MANUAL DE USUARIO DW292 DEWALT

Tamaño de adaptador 1/2" 3/4" Peso kg 3,2 3,2 Nivel de presión acústica de conformidad a EN 60745-1; EN 60745-2-2:

(presión acústica) dB(A) 99 99

(incertidumbre de la presión acústica) dB(A) 3 3

(potencia acústica) dB(A) 107 107

(incertidumbre de la potencia acústica) dB(A) 4,6 4,6 Valores totales de vibración (suma de vector triaxial) determinados de conformidad a EN 60745: Valor de emisión de vibración (ah)

= m/s² 8,0 8,0 Incertidumbre K = m/s² 1,5 1,5 Fusibles: Europa Herramientas a 230 V 10 Amperios, red El nivel de emisión de vibraciones suministrado en esta hoja de información se ha medido de conformidad con una prueba estandarizada contenida en la norma EN 60745 y puede utilizarse para comparar una herramienta con otra. Puede utilizarse para una evaluación preliminar de exposición.

ADVERTENCIA: ● El nivel de emisión declarado representa las aplicaciones principales de la herramienta. Sin embargo si la herramienta se utiliza para diferentes aplicaciones, con accesorios diferentes o mal conservados, la emisión de vibraciones puede diferir. Esto puede aumentar de forma signifi cativa el nivel de exposición en el período total de trabajo. ● Una estimación del nivel de exposición a la vibración debe tener en cuenta además las veces en que se apaga la herramienta o cuando está funcionando pero no está en realidad haciendo el trabajo. Esto puede disminuir de forma signifi cativa el nivel de exposición en el período total de trabajo. ● Identifi que medidas adicionales de seguridad para proteger al operador de los efectos de la vibración como: el mantenimiento de la herramienta y los accesorios, mantener las manos calientes, organización de patrones de trabajo. Defi niciones: Normas de seguridad Las siguientes defi niciones describen el nivel de gravedad de las señales. Lea el manual y preste atención a estos símbolos.

PELIGRO: indica una situación de peligro inminente, que si no se evita, provocará la muerte o lesiones graves.

ADVERTENCIA: indica una situación de posible peligro que, si no se evita, podría provocar la muerte o lesions graves.

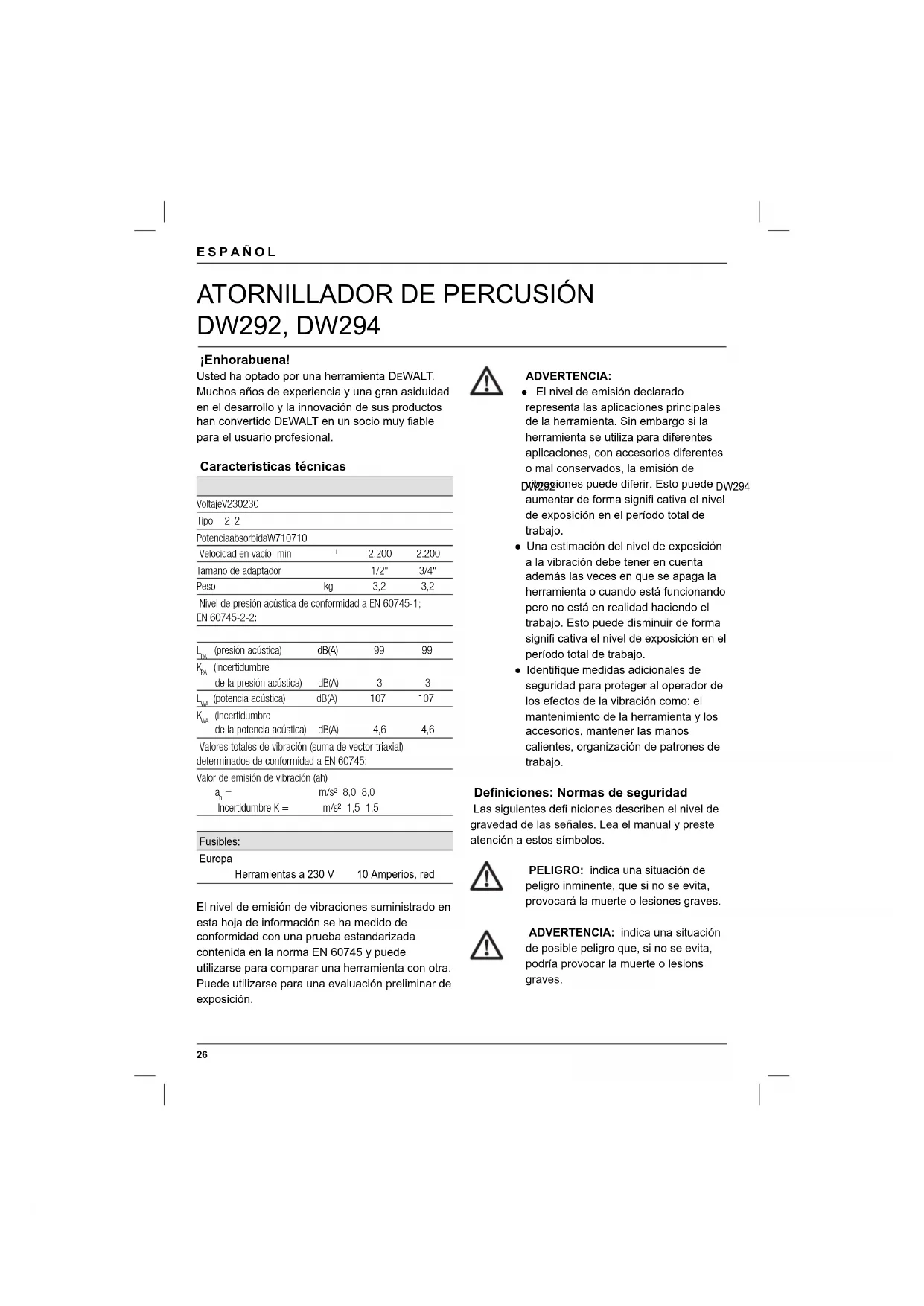

ATORNILLADOR DE PERCUSIÓN

DW292, DW29427 ESPAÑOL Advertencias generales de seguridad para las herramientas eléctricas

ADVERTENCIA: Lea todas las instrucciones y advertencias de seguridad. Si no lo hace, pueden producirse una descarga eléctrica, incendio o lesiones graves. Guarde todas las advertencias e instrucciones para consultarlas posteriormente El término "herramienta eléctrica" incluido en todas las advertencias se refi ere a su herramienta eléctrica conectada a la red (cable eléctrico) o a su herramienta eléctrica accionada con baterías (inalámbrica). 1 Seguridad del área de trabajo a Mantenga el área de trabajo limpia y bien iluminada. Las áreas abarrotadas u oscuras propician accidentes. b No haga funcionar las herramientas eléctricas en atmósferas explosivas, como ambientes donde haya polvo, gases o líquidos infl amables. Las herramientas eléctricas originan chispas que pueden encender el polvo o producir humo. c Mantenga alejados a los niños y a los espectadores de la herramienta eléctrica en funcionamiento. Las distracciones pueden provocar la pérdida de control. 2 Seguridad eléctrica a Los enchufes de la herramienta eléctrica deben adaptarse a la toma de corriente. Nunca modifi que el enchufe de ninguna manera. No utilice ningún enchufe adaptador con herramientas eléctricas con conexión a tierra. Los enchufes no modifi cados y que se adaptan a las tomas de corrientes reducirán el riesgo de descarga eléctrica. b Evite el contacto corporal con superfi cies con toma de tierra como, por ejemplo, tuberías, radiadores, cocinas y refrigeradores. Existe mayor riesgo de descarga eléctrica si su cuerpo está puesto a tierra.

ATENCIÓN: indica una situación de posible peligro que, si no se evita, puede provocar lesiones leves o moderadas. AVISO: Indica una práctica no relacionada con las lesiones personales que, de no evitarse, puede ocasionar daños materiales. Indica riesgo de descarga eléctrica.

Indica riesgo de incendio. Declaración de conformidad CE

EWALT declara que los productos descritos bajo “datos técnicos” son conformes a las normas: 2006/42/EC, EN 60745-1, EN 60745-2-2. Estos productos son conformes también a la Directriz 2004/108/EC. Si desea más información, póngase en contacto con D EWALT en la dirección indicada a continuación o bien consulte la parte posterior de este manual. El que suscribe es responsable de la compilación del archivo técnico y realiza esta declaración en representación de D EWALT.

Horst Großmann Vicepresidente de Ingeniería y Desarrollo de Productos

Instrucciones de seguridad

ADVERTENCIA: para reducir el riesgo de lesión, lea el manual de instrucciones.28 ESPAÑOL c No exponga las herramientas eléctricas a la lluvia ni a condiciones de humedad. Si entra agua en una herramienta eléctrica, aumentará el riesgo de descarga eléctrica. d No use el cable indebidamente. Nunca utilice el cable para transportar, tirar o desenchufar la herramienta eléctrica. Mantenga el cable alejado del calor, el aceite, los bordes afi lados o las piezas móviles. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica. e Al operar una herramienta eléctrica en el exterior, utilice un cable prolongador adecuado para tal uso. Utilice un cable adecuado para uso en exteriores a fi n de reducir el riesgo de descarga eléctrica. f Si no se puede evitar el uso de una herramienta eléctrica en una zona húmeda, utilice un dispositivo de corriente residual (residual current device, RCD) de seguridad. El uso de un RCD reduce el riesgo de sufrir una descarga eléctrica. 3 Seguridad personal a Permanezca alerta, controle lo que está haciendo y utilice el sentido común cuando emplee una herramienta eléctrica. No utilice una herramienta eléctrica si está cansado o bajo el efecto de drogas, alcohol o medicamentos. Un momento de descuido mientras se opera una herramienta eléctrica puede provocar lesiones personales graves. b Utilice equipo de seguridad personal. Utilice siempre protección ocular. El uso de equipo de seguridad, como mascarillas para polvo, calzado de seguridad antideslizante, cascos o protección auditiva en las condiciones adecuadas reducirá las lesiones personales. c Evite poner en marcha la herramienta involuntariamente. Asegúrese de que el interruptor está apagado antes de conectar la fuente de alimentación y/o la batería, coger o transportar la herramienta. Transportar herramientas eléctricas con su dedo apoyado sobre el interruptor o enchufar herramientas eléctricas con el interruptor en la posición de encendido puede propiciar accidentes. d Retire la clavija de ajuste o la llave de tuercas antes de encender la herramienta eléctrica. Una llave de tuercas o una clavija de ajuste que quede conectada a una pieza giratoria de la herramienta eléctrica puede provocar lesiones personales. e No se estire demasiado. Conserve el equilibrio y posiciónese adecuadamente en todo momento. Esto permite un mejor control de la herramienta eléctrica en situaciones inesperadas. f Use la vestimenta adecuada. No use ropas holgadas ni joyas. Mantenga el cabello, la ropa y los guantes alejados de las piezas en movimiento. Las ropas holgadas, las joyas o el cabello largo pueden quedar atrapados en las piezas en movimiento. g Si se suministran dispositivos para la conexión de accesorios con fi nes de recolección y extracción de polvo, asegúrese de que estén conectados y que se utilicen correctamente. El uso del extractor de polvo puede reducir los riesgos relacionados con el polvo. 4 Uso y mantenimiento de la herramienta eléctrica a No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para el trabajo que realizará. La herramienta eléctrica correcta hará el trabajo mejor, y de un modo más seguro, a la velocidad para la que fue diseñada. b No utilice la herramienta eléctrica si no puede encenderla o apagarla con el interruptor. Las herramientas que no puedan ser controladas con el interruptor constituyen un peligro y deben repararse. c Desconecte el enchufe de la fuente de alimentación o la batería de la herramienta eléctrica antes de realizar cualquier ajuste, cambio de accesorios o almacenar las herramientas eléctricas. Estas medidas de seguridad preventivas reducen el riesgo de encender la herramienta eléctrica de forma accidental.29 ESPAÑOL d Guarde la herramienta eléctrica que no esté en uso fuera del alcance de los niños y no permita que otras personas no familiarizadas con ella o con estas instrucciones operen la herramienta. Las herramientas eléctricas son peligrosas si son operadas por usuarios que no tienen formación. e Mantenimiento de las herramientas eléctricas. Revise que no haya piezas en movimiento mal alineadas o trabadas, piezas rotas o cualquier otra situación que pueda afectar el funcionamiento de las herramientas eléctricas. Si encuentra daños, haga reparar la herramienta eléctrica antes de utilizarla. Se producen muchos accidentes a causa de las herramientas eléctricas que carecen de un mantenimiento adecuado. f Mantenga las herramientas de corte afi ladas y limpias. Las herramientas de corte con mantenimiento adecuado y con los bordes de corte afi lados son menos propensas a trabarse y son más fáciles de controlar. g Utilice las herramientas eléctricas, sus accesorios y piezas, etc. de acuerdo con las presentes instrucciones, teniendo siempre en cuenta las condiciones de trabajo y el trabajo que deba llevar a cabo. El uso de la herramienta eléctrica para operaciones diferentes de aquellas para las que fue diseñada podría originar una situación peligrosa. 5 Servicio técnico a Haga reparar su herramienta eléctrica sólo por personal técnico autorizado que emplee exclusivamente piezas de repuesto originales. Solamente así se garantiza la seguridad de la herramienta eléctrica.

NORMAS ESPECÍFICAS DE SEGURIDAD

ADICIONALES Instrucciones de seguridad de todos los taladros de impacto

• Utilice protectores auditivos con los taladros de impacto. La exposición al ruido puede provocar sordera.

• Use los mangos auxiliares que se suministran con la herramienta. La pérdida de control puede provocar lesiones personales.

• Cuando la herramienta de corte pueda entrar en contacto con cables ocultos o su propio cable, sujete la herramienta eléctrica por las superficies de agarre aisladas. El contacto con un cable “activo" hará que las demás partes de la herramienta sean “activas" y transmitan una descarga al usuario.

• Utilice unas abrazaderas o cualquier otro medio que le resulte práctico para fijar y sujetar la pieza en la que vaya a trabajar a una superficie estable. Si sujeta la pieza con la mano o contra el cuerpo no tendrá estabilidad y podría perder el control.

• Utilice gafas de seguridad u otra protección ocular. Las operaciones de martilleo o taladrado provocan que salten virutas. Las partículas que saltan pueden provocar daños oculares permanentes.

• Las piezas, los vasos y las herramientas se calientan durante su funcionamiento. Utilice guantes cuando los toque.

• No trabaje con la herramienta durante largos períodos de tiempo. La vibración causada por el funcionamiento de la herramienta puede provocar lesiones en manos y brazos. Use guantes para proveer amortiguación adicional, y tome descansos frecuentes para limitar la exposición. Riesgos residuales A pesar del cumplimiento de las normas de seguridad pertinentes y del uso de dispositivos de seguridad, existen determinados riesgos residuales que no pueden evitarse. Los riesgos son los siguientes: – Deterioro auditivo. – Riesgo de lesión personal debido a partículas volantes. – Riesgo de quemaduras debido a los accesorios que se calientan durante el funcionamiento. – Riesgo de lesión personal debido al uso prolongado. Marcas sobre la herramienta En la herramienta se muestran los siguientes pictogramas: Antes de usarse, lea el manual de instrucciones.30 ESPAÑOL POSICIÓN DEL CÓDIGO DE FECHA (FIG. A) El Código de fecha (7), que contiene también el año de fabricación, viene impreso en la caja protectora. Ejemplo: 2010 XX XX Año de fabricación Verifi cación del contenido del embalaje El paquete contiene: 1 Atornillador de percusión 1 Manual de instrucciones 1 Dibujo despiezado ● Compruebe si la herramienta, piezas o accesorios han sufrido algún daño durante el transporte. ● Tómese el tiempo necesario para leer y comprender este manual antes de utilizar la herramienta. Descripción (fi g. A)

ADVERTENCIA: Nunca modifi que la herramienta eléctrica ni ninguna pieza de esta. Puede ocasionarse un daño o una lesión personal. 1 Interruptor de marcha/parada 2 Guía de deslizamiento de avance/retroceso 3 Boca 4 Adaptador Finalidad Su atornillador de percusión DW292, DW294 se ha diseñado para aplicaciones profesionales de atornillado y apretado de tuercas. NO use la herramienta bajo condiciones de humedad o en presencia de gases o líquidos infl amables. Este atornillador de percusión es una herramienta eléctrica profesional. NO permita que los niños tengan contacto con la herramienta. Cuando la hagan funcionar operarios sin experiencia, es necesaria su supervisión. Seguridad eléctrica El motor eléctrico está concebido para un solo voltaje. Compruebe siempre que el voltaje suministrado corresponda al indicado en la placa de características. Su herramienta DEWALT tiene doble aislamiento conforme a la norma EN 60745, por lo que no se requiere conexión a tierra. Si el cable de suministro está dañado, debe reemplazarse por un cable especialmente preparado disponible a través de la organización de servicios de

EWALT. Uso de un alargador En caso de que sea necesario utilizar un alargador, use uno aprobado y apto para la potencia de esta herramienta (véanse los datos técnicos). El tamaño mínimo del conductor es 1 mm

; la longitud máxima es 30 m. Si utiliza un carrete de cable, desenrolle siempre el cable completamente. Montaje y ajustes ADVERTENCIA: Desenchufe la herramienta antes de proceder con el montaje y los ajustes. Montaje y extracción de adaptadores Este atornillador de percusión DW292 utiliza un sistema de 1/2" por accionador rectangular con pasador retenedor. Este atornillador de percusión DW294 utiliza un sistema de 3/4" por accionador rectangular con pasador retenedor. Montaje de los adaptadores (fi g. B) ● Alinee el orifi cio (6) en el lado del adaptador con el pasador retenedor (5) de la boca. ● Presione el adaptador (4) sobre la boca (3) hasta que encaje en posición. Déle unos golpes ligeros si es necesario. Extracción de los adaptadores (fi g. C) ● Presione el pasador retenedor (5) a través del orifi cio (6) del adaptador, y tire de éste hasta extraerlo de la boca.31 ESPAÑOL Ajuste del sentido de giro (fi g. D) ● Seleccione el giro a la dcha. o la izqda. con el interruptor de avance/retroceso (2).

ADVERTENCIA: Espere siempre hasta que el motor esté completamente parado antes de cambiar el sentido de rotación. FUNCIONAMIENTO Instrucciones para el uso ADVERTENCIA: :

Respete siempre las instrucciones de seguridad y las normas de aplicación. ADVERTENCIA: Para disminuir el riesgo de lesiones personales graves, apague la herramienta y desconéctela de la fuente de alimentación antes de realizar ajuste alguno o de poner o quitar acoplamientos o accesorios. Atornillado o apretado de tuercas (fi g. A) ● Seleccione el adaptador correcto para el tornillo o tuerca que vaya a introducir. ● Seleccione el giro hacia delante o atrás como se ha explicado previamente. ● Sujete la herramienta en línea con el fi ador. Posición adecuada de las manos (fi g. A, E) ADVERTENCIA: Para reducir el riesgo de lesión personal grave, tenga SIEMPRE las manos en una posición adecuada como se muestra. ADVERTENCIA: Para reducir el riesgo de lesión personal grave, sujete SIEMPRE bien en caso de que haya una reacción repentina. La posición adecuada de las manos exige que una mano repose en la empuñadura principal (8) tal y como se indica en la ilustración. Encendido y apagado (fi g. A) ● Para poner en marcha la herramienta, presione el interruptor de encendido/apagado (1). ● Para parar la herramienta, suelte el interruptor. MANTENIMIENTO Su herramienta eléctrica D E WALT ha sido diseñada para funcionar mucho tiempo con un mínimo de mantenimiento. El funcionamiento satisfactorio continuado depende de un cuidado apropiado y una limpieza periódica de la herramienta.

ADVERTENCIA: Para reducir el riesgo de lesión, apague y desconecte la herramienta de la fuente de alimentación antes de instalar o retirar accesorios, antes de ajustar o cambiar confi guraciones o al realizar reparaciones. Asegúrese de que la herramienta esté apagada. Una puesta en marcha accidental podría provocar lesiones.

Lubricación Su herramienta eléctrica no requiere lubricación adicional.

ADVERTENCIA: Sople la suciedad y el polvo de la carcasa principal con aire seco siempre que vea acumularse el polvo alrededor de los respiraderos. Lleve protección ocular y una máscara antipolvo que tengan la debida homologación al realizar este procedimiento.

ADVERTENCIA: No use nunca disolventes ni otros agentes químicos agresivos para limpiar las piezas no metálicas de la herramienta. Estos agentes químicos pueden debilitar los materiales de dichas piezas. Use un trapo humedecido solo con agua y jabón suave. No deje que penetre ningún líquido dentro de la herramienta; no sumerja ninguna pieza de la herramienta en un líquido.32 ESPAÑOL Accesorios opcionales Consulte a su proveedor si desea información más detallada sobre los accesorios apropiados.

ADVERTENCIA: Dado que algunos accesorios, diferentes de los ofrecidos por D E WALT, no se han probado con este producto, el empleo de tales accesorios podría constituir un riesgo. Para reducir el riesgo de lesiones, solo deben usarse los accesorios recomendados D E WALT. También hay disponibles varios tipos de adaptadores, soportes y accesorios. Protección del medio ambiente

Separación de desechos. Este producto no debe desecharse con la basura doméstica normal. Si llega el momento de reemplazar su producto D E WALT o éste ha dejado de tener utilidad para usted, no lo deseche con la basura doméstica normal. Asegúrese de que este producto se deseche por separado.

La separación de desechos de productos usados y embalajes permite que los materiales puedan reciclarse y reutilizarse. La reutilización de materiales reciclados ayuda a evitar la contaminación medioambiental y reduce la demanda de materias primas. La normativa local puede prever la separación de desechos de productos eléctricos de uso doméstico en centros municipales de recogida de desechos o a través del distribuidor cuando adquiere un nuevo producto. D E WALT proporciona facilidades para la recogida y el reciclado de los productos D E WALT que hayan llegado al fi nal de su vida útil. Para hacer uso de este servicio, devuelva su producto a cualquier servicio técnico autorizado, que lo recogerá en nuestro nombre. Puede consultar la dirección de su servicio técnico más cercano poniéndose en contacto con la ofi cina local de D E WALT en la dirección que se indica en este manual. Como alternativa, encontrará en Internet, en la dirección siguiente, la lista de servicios técnicos autorizados de D E WALT e información completa de nuestros servicios de posventa y contactos: www.2helpU.com33 ESPAÑOL GARANTÍA DEWALT tiene plena confianza en la calidad de sus productos y ofrece una excepcional garantía para los usuarios profesionales del producto. Esta declaración de garantía es adicional a sus derechos contractuales como usuario profesional y a sus derechos legales como usuario particular no profesional y no perjudica de ningún modo dichos derechos. La garantía es válida dentro de los territorios de los Estados Miembros de la Unión Europea y del Área de Libre Comercio Europea.

• GARANTÍA DE SATISFACCIÓN

DE 30 DÍAS SIN RIESGO •

Si no está totalmente satisfecho con el rendimiento de su herramienta D EWALT, sólo tiene que devolverla al punto de compra en un plazo de 30 días, completa con todos los componentes originales, tal y como la compró, para un reembolso completo o cambio. El producto debe haber estado sujeto a un desgaste lógico y normal y debe presentarse prueba de compra.

Si necesita mantenimiento o revisión de su herramienta DEWALT en los 12 meses siguientes a la compra, se realizará gratuitamente por un agente de reparaciones autorizado de DEWALT. Debe presentarse prueba de compra. Incluye mano de obra. Excluye los accesorios y las piezas de repuesto a menos que hayan fallado bajo garantía.

• GARANTÍA COMPLETA DE UN AÑO • Si su producto DEWALT está defectuoso debido a fallos de material o fabricación, en un plazo de 12 meses a partir de la fecha de compra, garantizamos reemplazar todas las piezas defectuosas gratuitamente o, a nuestra discreción, cambiar el aparato gratis siempre que:

• El producto no se haya utilizado mal;

• El producto se haya sometido a un desgaste lógico y normal;

• No se hayan intentado hacer reparaciones por personas no autorizadas;

• Se presente prueba de compra.

DIRECTIVA “MÁQUINAS”
