BRUKSANVISNING DW292 DEWALT

FARE: Angir en eksisterende farlig situasjon som, og hvis den ikke unngås, vil føre til dødsfall eller alvorlig personskade.

ADVARSEL: Angir en potensielt farlig situasjon som, og hvis den ikke unngås, kan føre til dødsfall eller alvorlig personskade.

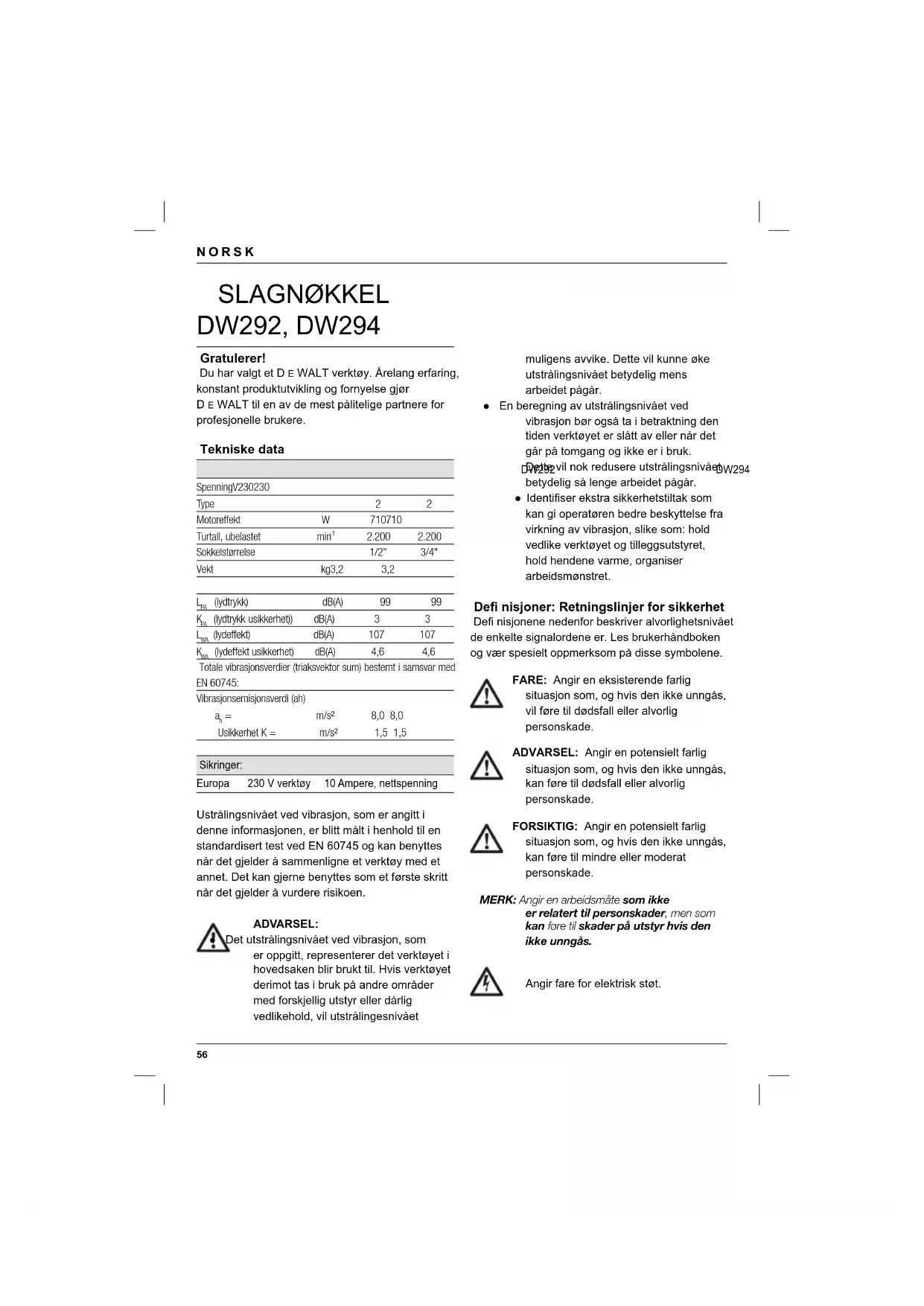

MERK: Angir en arbeidsmåte som ikke er relatert til personskader, men som kan føre til skader på utstyr hvis den ikke unngås. Angir fare for elektrisk støt. SLAGNØKKEL DW292, DW294 Gratulerer! Du har valgt et D E WALT verktøy. Årelang erfaring, konstant produktutvikling og fornyelse gjør D E WALT til en av de mest pålitelige partnere for profesjonelle brukere. Tekniske data DW292 DW294 Spenning V 230 230 Type 2 2 Motoreffekt W 710 710 Turtall, ubelastet min

(lydtrykk) dB(A) 99 99

(lydeffekt usikkerhet) dB(A) 4,6 4,6 Totale vibrasjonsverdier (triaksvektor sum) bestemt i samsvar med EN 60745: Vibrasjonsemisjonsverdi (ah)

= m/s² 8,0 8,0 Usikkerhet K = m/s² 1,5 1,5 Sikringer: Europa 230 V verktøy 10 Ampere, nettspenning Ustrålingsnivået ved vibrasjon, som er angitt i denne informasjonen, er blitt målt i henhold til en standardisert test ved EN 60745 og kan benyttes når det gjelder å sammenligne et verktøy med et annet. Det kan gjerne benyttes som et første skritt når det gjelder å vurdere risikoen.

ADVARSEL: ● Det utstrålingsnivået ved vibrasjon, som er oppgitt, representerer det verktøyet i hovedsaken blir brukt til. Hvis verktøyet derimot tas i bruk på andre områder med forskjellig utstyr eller dårlig vedlikehold, vil utstrålingesnivået57 NORSK

DW292, DW294 DEWALT erklærer at de produktene som er beskrevet under ”tekniske data” er i samsvar med: 2006/42/EC, EN 60745-1, EN 60745-2-2. Disse produktene er også i samsvar med direktiv 2004/108/EC. For mer informasjon, vennligst kontakt DEWALT på følgende adresser eller se baksiden av håndboken. Undertegnede er ansvarlig for sammenstillingen av den tekniske filen og fremsetter denne erklæringen på vegne av DEWALT.

ADVARSEL: Les bruksanvisningen for å redusere skaderisikoen. Generelle sikkerhetsadvarsler for elektriske verktøy

ADVARSEL: Les alle sikkerhetsadvarsler og all anvisningene. Følges ikke advarslene og anvisningene, kan dette resultere i elektrisk støt, brann og/eller alvorlig skade. Oppbevar alle advarsler og anvisninger for senere bruk Begrepet "elektrisk verktøy" i advarslene nedenfor henviser til et strømdrevet (med ledning) elektrisk verktøy eller batteridrevet (uten ledning) elektrisk verktøy. 1 Sikkerhet på arbeidsstedet a Arbeidsstedet skal være rent og godt belyst. Rotete eller mørke områder øker faren for ulykker. b Bruk ikke elektriske verktøy i eksplosive omgivelser, f.eks. nær antennelig væske, gass eller støv. Elektriske verktøy produserer gnister som kan antenne støv eller gass. c Barn og tilskuere skal holdes på god avstand ved bruk av elektriske verktøy. Distraksjoner kan forårsake tap av kontroll. 2 Sikkerhet ved bruk av elektrisitet a Støpslene på elektriske verktøy må passe i stikkontaktene. Endre aldri et støpsel. Bruk ikke tilpasningsstøpsler på jordede elektriske verktøy. Uendrede støpsler og stikkontakter som passer kravene, reduserer risikoen for elektrisk støt. b Unngå å berøre jordede fl ater som rør, radiatorer, komfyrer og kjøleskap. Hvis kroppen er jordet, øker faren for elektrisk støt. c Utsett ikke elektriske verktøy for regn eller fuktighet. Hvis vann kommer inn i et elektrisk verktøy, øker faren for elektrisk støt. d Vær ikke hardhendt med ledningen. Bruk ikke ledningen til å bære, dra eller frakople det elektriske verktøyet. Hold ledningen på god avstand fra varme, olje, skarpe kanter eller bevegelige deler. Skadde eller sammenviklede ledninger øker faren for elektrisk støt. e Ved utendørs bruk av det elektriske verktøyet skal du bruke en skjøteledning som er beregnet på utendørs bruk. Bruk av ledning som er beregnet på utendørs bruk reduserer faren for elektrisk støt. f Hvis du må bruke et elektrisk verktøy i fuktige omgivelser, bruk en strømkilde med jordfeilbryter (RCD). Bruk av jordfeilbryter reduserer faren for elektrisk støt. 3 Personsikkerhet a Vær oppmerksom, følg med på det du gjør, og bruk sunn fornuft når du bruker et elektrisk verktøy. Bruk ikke elektriske58 NORSK verktøy hvis du er trøtt eller sliten eller har brukt narkotika, alkohol eller legemidler. Et øyeblikks uoppmerksomhet er nok til å forårsake alvorlig personskade. b Bruk personlig verneutstyr. Bruk alltid vernebriller. Bruk av verneutstyr som støvmasker, glidesikre sko, hjelm og hørselsvern der det trengs, reduserer faren for personskade. c Unngå utilsiktet oppstarting. Påse at bryteren er i AV-posisjon før du kopler til strømmen og/eller batteripakken, samt tar opp eller bærer verktøyet. Hvis du bærer elektriske verktøy med fi ngeren på bryteren eller setter støpselet i stikkontakten mens bryteren er på, øker du faren for ulykker. d Fjern eventuelle justeringsnøkler før du slår på det elektriske verktøyet. En skrunøkkel som er festet til en roterende del i det elektriske verktøyet, kan forårsake personskade. e Strekk deg ikke for langt. Behold fotfestet og god balanse til enhver tid. Dette gir bedre kontroll over det elektriske verktøyet hvis det skulle oppstå en uventet situasjon. f Kle deg skikkelig. Bruk ikke løstsittende klær eller smykker. Hold hår, klær og hansker på god avstand fra bevegelige deler. Løstsittende klær, smykker og langt hår kan sette seg fast i bevegelige deler. g Hvis verktøyet har tilkopling for støvoppsamler eller støvavsug, skal du påse at disse er tilkoplet og brukes på riktig måte. Bruk av støvoppsamler kan redusere farer som er forbundet med støv. 4 Bruk og behandling av elektriske verktøy a Forsér ikke det elektriske verktøyet. Bruk riktig elektrisk verktøy til jobben. Det riktige verktøyet gjør jobben bedre og tryggere og med den hastigheten som er det konstruert for. b Bruk ikke det elektriske verktøyet hvis det ikke går an å slå bryteren av og på. Verktøy som ikke kan styres med bryteren, er farlig og må repareres. c Ta støpselet ut av kontakten og/eller ta batteripakken ut av det elektriske verktøyet, før du foretar justeringer, bytter tilbehør eller legger det bort til oppbevaring. Slike forebyggende sikkerhetstiltak reduserer faren for at det elektriske verktøyet startes utilsiktet. d Oppbevar elektriske verktøy utilgjengelig for barn, og la ikke personer som ikke er kjent med verktøyet eller disse anvisningene, bruke verktøyet. Elektriske verktøy er farlige i hendene på ukyndige brukere. e Vedlikehold av elektriske verktøy. Se etter feiljusteringer eller binding i bevegelige deler, skadde deler eller andre ting som kan påvirke det elektriske verktøyets funksjonalitet. Hvis det elektriske verktøyet er skadet, skal det repareres før bruk. Mange ulykker forårsakes av dårlig vedlikeholdte elektriske verktøy. f Sørg for at skjæreverktøy alltid er skarpe og rene. Med riktig vedlikeholdte skjæreverktøy med skarpe skjærekanter oppstår det sjeldnere bindinger. Slike verktøy er dessuten lettere å håndtere. g Bruk det elektriske verktøyet, tilbehør, bits osv. i samsvar med disse anvisningene. Ta også hensyn til arbeidsforholdene og jobben som skal utføres. Det kan være farlig å bruke det elektriske verktøyet til andre oppgaver enn det som er tiltenkt. 5 Service a Elektroverktøyet ditt skal alltid repareres av kvalifi sert personell og kun med originale reservedeler. Dette forsikrer at elektroverktøyets sikkerhet opprettholdes. YTTERLIGERE SPESIFIKKE SIKKERHETSREGLER Sikkerhetsinstruksjoner for alle slagborer

• Bruk ørebeskyttere med slagborer. Eksponering for støy kan forårsake tap av hørsel.

• Bruk hjelpehåndtakene som leveres med verktøyet. Mister man kontrollen kan dette forårsake personskade.

• Hold verktøyet i de isolerte gripeflatene når du gjør en jobb der skjæreverktøyet kan komme i kontakt med skjulte ledninger eller ledningen til selve verktøyet. Berøring med en “live" (strømførende) ledning gjør at de eksponerte metalldelene på verktøyet også blir strømførende, slik at brukeren får elektrisk støt.59 NORSK

• Bruk klemmer eller en annen praktisk metode til å sikre og støtte arbeidsstykket på et stabilt sted. Det å holde arbeidsstykket i hånden eller mot kroppen er ustabilt og kan føre til at du mister kontrollen.

• Bruk sikkerhetsbriller eller annen øyebeskyttelse. Hamring og boreoperasjoner kan forårsake at fliser flyr. Flyvende partikler kan forårsake permanent øyeskade.

• Bits, pipenøkler og verktøy blir varme løpet av drift. Bruk hansker når du rører dem.

• Ikke bruk dette verktøyet over lengre perioder. Vibrasjon forårsaket av verktøyet kan være skadelig til dine hender og armer. Bruk hansker for å forsyne ekstra beskyttelse og begrens eksponeringen ved å ta regelmessige hvileperioder. Restrisikoer Til tross for at man følger relevante sikkerhetsbestemmelser og bruker sikkerhetsutstyr, er det bestemte farer som ikke kan unngås. Disse er: – Hørselskader. – Fare for personskade pga. flygende partikler. – Fare for brannskader fordi utstyr blir varmt under bruk. – Fare for personskade ved langvarig bruk. Merking på verktøyet Følgende piktogrammer vises på verktøyet: Les instruksjonshåndboken før bruk. DATOKODE PLASSERING (FIG. A) Datokoden (7), som også inkluderer produksjonsåret, er trykket på huset. Eksempel: 2010 XX XX Produksjonsår Kontroll av pakkens innhold Pakken inneholder: 1 Slagnøkkel 1 Instruksjonsbok 1 Splitt-tegning ● Kontroller om verktøyet, deler eller tilbehør er blitt skadet under transporten. ● Ta deg tid til å lese nøye igjennom instruksjonsboken slik at du forstår innholdet før verktøyet tas i bruk. Beskrivelse (fi g. A)

ADVARSEL: Verktøyet eller delene skal aldri modifi seres, ellers kan det oppstå materiell skade eller personskade. 1 Strømbryter 2 Forover/bakover-skyvebryter 3 Ambolt 4 Sokkel Bruksområder Din DW292, DW294 slagnøkkel er konstruert for profesjonell skrutrekking og muttertrekking. Skal IKKE brukes ved høy luftfuktighet eller nær antennelige væsker eller gasser. Denne slagnøkkelen er et profesjonelt elektroverktøy. La IKKE barn røre verktøyet. Det kreves oppsyn når uerfarne operatører bruker dette verktøyet. Elektrisk sikkerhet Den elektriske motoren er blitt konstruert for kun én spenning. Kontroller alltid at strømforsyningen samsvarer med spenningen på merkeskiltet. Ditt DEWALT-verktøy er dobbeltisolert i samsvar med EN 60745; det trengs derfor ikke noen jordledning. Dersom tilførselsledningen er skadet, må den byttes i en spesialledning som fås via DEWALT- serviceorganisasjon. Bruk av skjøteledning Hvis man trenger en skjøteledning, bruk en godkjent skjøteledning egnet for verktøyets strømforbruk (se tekniske data). Minimum størrelse på lederen er 1 mm

ADVARSEL: Ta alltid støpselet ut av stikkontakten før montering og justering av verktøyet.60 NORSK Montering og fjerning av sokler Din DW292 slagnøkkel har et 1/2" fi rkantet drivsystem med låsestift. Din DW294 slagnøkkel har et 3/4" fi rkantet drivsystem med låsestift. Montering av sokler (fi g. B) ● Juster hullet (6) på siden av sokkelen med låsestiften (5) på ambolten. ● Skyv sokkelen (4) på ambolten (3) til den klikker på plass. Slå lett på den om nødvendig. Fjerning av sokler (fi g. C) ● Trykk ned låsestiften (5) gjennom hullet (6) i sokkelen, og dra sokkelen av ambolten. Innstilling av dreieretning (fi g. D) ● Velg høyre- eller venstregang ved hjelp av bryteren for høyre-/venstregang (2).

Overhold alltid sikkerhetsinstruksene og gjeldende forskrifter. ADVARSEL: For å redusere risikoen for alvorlig personskade, slå av verktøyet og koble det fra strømkilden før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør. Skrutrekking eller mutterstramming. (fi g. A) ● Velg passende sokkel for den skruen eller mutteren som skal strammes. ● Velg høyre- eller venstregang som beskrevet ovenfor. ● Hold verktøyet på linje med skruen/mutteren. Korrekt plassering av hendene (fi g. A, E) ADVARSEL: For å redusere faren for alvorlig personskade, skal man ALLTID ha hendene i korrekt posisjon, som vist. ADVARSEL: For å redusere faren for personskade, skal man ALLTID holde godt fast, for å være forberedt på en plutselig reaksjon. Riktig håndstilling er å ha en hånd på hovedhåndtaket (8) som anvist. Skru på og av (fi g. A) ● Når du skal bruke verktøyet, trykker du på strømbryteren. ● Maskinen stanses ved å slippe strømbryteren. VEDLIKEHOLD Ditt D E WALT-elektroverktøy er konstruert slik at det kan brukes i lang tid med et minimum av vedlikehold. Kontinuerlig og tilfredsstillende drift avhenger av riktig behandling og regelmessig rengjøring av verktøyet.

ADVARSEL: For å redusere faren for skade, slå av verktøyet og trekk ut støpslet før du installerer og fjerner tilbehør, før justering eller endring av oppsett, og når du utfører reparasjoner. Sørg for at verktøyet er slått av. En utilsiktet oppstart kan føre til skader.

ADVARSEL: Blås skitt og støv ut av verktøyhuset med tørr luft så ofte som du ser at skitt legger seg i og rundt lufteåpningene. Bruk vernebriller og godkjent stovmaske når du utforer denne prosedyren.61 NORSK

ADVARSEL: Bruk aldri løsningsmidler eller andre harde kjemikalier for rengjøring av deler av verktøyet som ikke er laget av metall. Disse kjemikaliene kan svekke materialene som er brukt i disse delene. Bruk en klut som er fuktet med bare vann og mild såpe. Pass på at det aldri kommer væske inn i verktøyet. legg aldri noen av verktøydelene i vann. Tilleggsutstyr Din forhandler kan gi nærmere opplysninger om egnet tilleggsutstyr.

ADVARSEL: Siden tilbehør som ikke leveres av D E WALT, ikke er testet med dette produktet, kan det være farlig å bruke slikt tilbehør med dette produktet. Reduser risikoen for personskade ved å bare bruke tilbehør som anbefales av D E WALT. Ulike typer av sokler, holdere og adaptere er å få som ekstrautstyr. Miljøvern

Kildesortering. Dette produktet må ikke kastes i det vanlige husholdningsavfallet. Hvis du fi nner ut at D E WALT-produktet ditt må skiftes ut, eller hvis du ikke lenger har bruk for det, må du unnlate å kaste det sammen med det vanlige husholdningsavfallet. Sørg for at dette produktet gjøres tilgjengelig for kildesortering.

Kildesortering av brukte produkter og emballasje gjør det mulig å resirkulere materialer og bruke dem igjen. Gjenbruk av resirkulerte materialer bidrar til å forhindre forsøpling av miljøet og reduserer behovet for råmaterialer. Lokale regelverk kan legge tilrette for kildesortering av elektriske produkter fra husholdningen, ved kommunale deponier eller gjennom forhandleren når du kjøper et nytt produkt.

E WALT har tilrettelagt for innsamling og resirkulering av D E WALT-produkter etter at de har utspilt sin rolle. For å benytte deg av denne tjenesten, vennligst returner produktet ditt til et av våre autoriserte serviceverksteder, som vil samle inn produktene for oss. For informasjon om nærmeste autoriserte serviceverksted, ta kontakt med det lokale D E WALT-kontoret på den adressen som er oppgitt i denne bruksanvisningen. En oversikt over alle autoriserte D E WALT-serviceverksteder og fullstendige servicevilkår fi nnes også tilgjengelig på Internett, adresse: www.2helpU.com .62 NORSK GARANTI DEWALT er overbevist om kvaliteten på produktene sine og tilbyr en enestående garanti for profesjonelle brukere av produktet. Denne garantierklæringen kommer i tillegg til, og har på ingen måte negativ innvirkning på, dine kontraktsmessige rettigheter som profesjonell bruker eller på dine lovfestede rettigheter som privat, ikke-profesjonell bruker. Garantien er gyldig innen områdene tilhørende medlemslandene i den Europeiske Union (EU) og det Europeiske Frihandelsområdet (EFTA).

• 30-DAGERS RISIKOFRI TILFREDSHETSGARANTI • Dersom du ikke er helt tilfreds med ytelsen til ditt D EWALT-verktøy, kan du ganske enkelt returnere det innen 30 dager, komplett med alle de originale komponentene slik du kjøpte det, til innkjøpsstedet for å få full refusjon eller bytte. Produktet må ha blitt utsatt for rimelig slitasje og kvittering må fremvises.

• ET ÅRS GRATIS SERVICEKONTRAKT • Hvis du trenger vedlikehold eller service på ditt DEWALT-verktøy i løpet av de første 12 månedene etter innkjøp, vil dette bli utført vederlagsfritt av en autorisert DEWALT- reparatør. Kvittering må fremvises. Inkluderer arbeid. Ekskluderer tilbehør og reservedeler såfremt disse ikke sviktet under garantien.

• ET ÅRS FULL GARANTI • Dersom ditt DEWALT-produkt blir defekt på grunn av material- eller produksjonsfeil innen 12 måneder fra kjøpsdato, garanterer DEWALT å bytte ut alle defekte deler vederlagsfritt eller - etter vårt skjønn - å erstatte enheten vederlagsfritt, forutsatt at:

• Produktet ikke har blitt feilaktig anvendt;

• Produktet har blitt utsatt for rimelig slitasje;

• Reparasjoner ikke er blitt forsøkt av uautoriserte personer;
