KÄYTTÖOHJE DW292 DEWALT

(äänenpaine) dB(A) 99 99

(äänenpaineen vaihtelu) dB(A) 3 3

(ääniteho) dB(A) 107 107

(äänitehon vaihtelu) dB(A) 4,6 4,6 Tärinän kokonaisarvot (kolmiaks. vektorisumma) määritetty seuraavasti EN 60745: Tärinän päästöarvo (ah)

= m/s² 8,0 8,0 Epävarmuus K = m/s² 1,5 1,5 Sulakkeet: Eurooppa 230 V:n työkalut 10 A, verkkovirta Tässä tiedotteessa ilmoitettu värinäarvo on mitattu EN 60745-standardissa kuvatun testin mukaan, ja sen avulla voidaan verrata yhtä työkalua toiseen. Tätä arvoa voidaan käyttää myös altistuksen esiarviointiin.

VAROITUS: ● Ilmoitettu värinäarvo edustaa työkalun pääsovelluksia. Jos työkalua kuitenkin käytetään eri sovelluksina, eri lisälaitteiden kanssa tai sitä huolletaan huonosti, värinäarvo voi erota ilmoitetusta. Tämä voi merkittävästi lisätä kokonaistyöjakson aikaista altistustasoa. ● Tietyn työjakson aikana koetun värinäaltistuksen arvioinnissa tulee myös ottaa huomioon se aika, jonka työkalu on kytkettynä pois tai on käynnissä, mutta sitä ei varsinaisesti käytetä työhön. Tämä voi merkittävästi vähentää kokonaistyöjakson aikaista altistustasoa. ● Ota huomioon työntekijää värinävaikutukselta suojaavat lisätoimenpiteet, kuten työkalun huolto, käsien pitäminen lämpiminä ja töiden organisointi. Määritelmät: Turvallisuusohjeet Seuraavat määritelmät kuvaavat kuhunkin symboliin liittyvän sanan vakavuusastetta. Lue tämä ohjekirja ja kiinnitä huomiota seuraaviin symboleihin.

VAARA: Ilmaisee välitöntä vaaratilannetta. Mikäli vaaraa ei voida välttää, seurauksena on hengenmenetys tai vakava vamma.

VAROITUS: Ilmaisee mahdollista vaaratilannetta. Mikäli vaaraa ei voida välttää, seurauksena voi olla hengenmenetys tai vakava vamma.

HUOMIO: Ilmaisee mahdollista vaaratilannetta. Mikäli vaaraa ei voida välttää, seurauksena voi olla vähäinen tai keskivaikea vamma.

HUOMAUTUS: Viittaa menettelyyn, joka ei välttämättä aiheuta henkilövahinkoa mutta voi aiheuttaa omaisuusvahingon. Ilmaisee sähköiskun vaaraa.

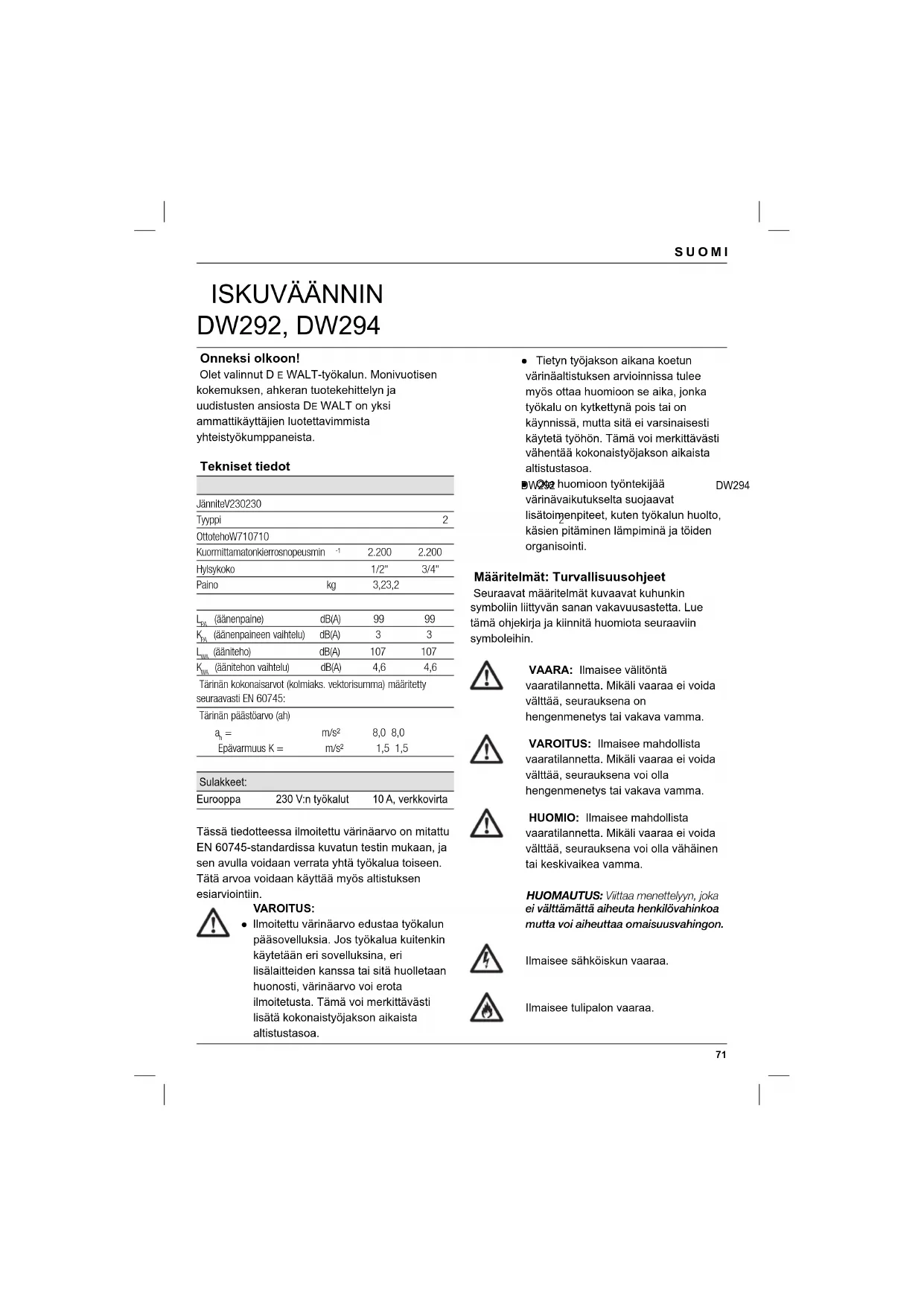

Ilmaisee tulipalon vaaraa. ISKUVÄÄNNIN DW292, DW29472 SUOMI EY-vaatimustenmukaisuustodistus KONEDIREKTIIVI DW292, DW294

EWALT vakuuttaa, että nämä tuotteet täyttävät seuraavat määräykset: 2006/42/EC, EN 60745-1, EN 60745-2-2. Nämä tuotteet täyttävät myös direktiivin 2004/108/ EU vaatimukset. Saat lisätietoja ottamalla yhteyden DEWALTiin. Osoitteet näkyvät käyttöohjeen takasivulla. Allekirjoittaja vastaa teknisistä tiedoista ja antaa tämän vakuutuksen DEWALTin puolesta.

VAROITUS: Tapaturmavaaran vähentämiseksi lue ohje. Yleisiä moottorityökalujen turvallisuutta koskevia varoituksia

VAROITUS: Lue kaikki turvavaroitukset ja ohjeet. Varoitusten ja ohjeiden laiminlyönnistä voi aiheutua sähköisku, tulipalo ja/tai vakava vamma. Tallenna kaikki varoitukset ja ohjeet myöhempää tarvetta varten Käsite "moottoroitu työkalu" viittaa verkkokäyttöiseen (johdolliseen) moottoroituun työkaluun tai akkukäyttöiseen (johdottomaan) moottoroituun työkaluun. 1 Työalueen turvallisuus a Pidä työalue puhtaana ja hyvin valaistuna. Epäjärjestyksessä olevat tai pimeät alueet voivat aiheuttaa onnettomuuksia. b Älä käytä moottorityökaluja räjähdysalttiissa ympäristössä, esimerkiksi tilassa, jossa on syttyviä nesteitä, kaasuja tai pölyä. Moottorityökaluista syntyy kipinöitä, jotka voivat sytyttää pölyn tai kaasut palamaan. c Pidä lapset ja sivulliset poissa lähettyviltä, kun käytät moottoroitua työkalua. Häiriötekijät voivat aiheuttaa laitteen hallinnan menetyksen. 2 Sähköturvallisuus a Moottorityökalujen pistokkeiden on sovittava pistorasiaan. Älä koskaan tee pistokkeisiin mitään muutoksia. Älä käytä maadoitetuissa koneissa mitään sovitinpistokkeita. Modifi oimattomat pistokkeet ja niihin sopivat pistorasiat vähentävät sähköiskun vaaraa. b Vältä koskettamasta maadoitettuja pintoja, kuten putkia, lämpöpattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi maadoittuu. c Älä jätä moottorityökaluja sateeseen tai märkään paikkaan. Työkalun sisään menevä vesi lisää sähköiskun vaaraa. d Älä käytä johtoa väärin. Älä koskaan kanna tai vedä työkalua sähköjohdosta äläkä irrota sitä pistorasiasta johdosta vetämällä. Älä anna sähköjohdon koskea kuumiin pintoihin, öljyyn, teräviin reunoihin tai liikkuviin osiin. Vaurioituneet tai sotkeutuneet johdot lisäävät sähköiskun riskiä. e Kun käytät moottorityökalua ulkona, käytä ulkokäyttöön sopivaa jatkojohtoa. Ulkokäyttöön soveltuvan sähköjohdon käyttö vähentää sähköiskun riskiä. f Jos moottorityökalun käyttöä kosteassa paikassa ei voida välttää, on käytettävä jäännösvirtalaitteella (RCD) suojattua virtalähdettä. Jäännösvirtalaitteen käyttö vähentää sähköiskun vaaraa.73 SUOMI 3 Henkilökohtainen turvallisuus a Ole valppaana, katso, mitä teet, ja käytä tervettä järkeä moottoroitua työkalua käyttäessäsi. Älä käytä moottorityökalua väsyneenä tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Tarkkaavaisuuden herpaantuminen työkalua käytettäessä saattaa johtaa vakaviin henkilövahinkoihin. b Käytä henkilösuojaimia. Käytä aina silmäsuojaimia. Sellaiset turvavarusteet, kuten pölynaamari, liukastumista estävät kengät, kypärä tai korvasuojaimet olosuhteiden niitä vaatiessa vähentävät henkilövahinkoja. c Estä tahaton käynnistäminen. Varmista, että kytkin on pois-asennossa ennen työkalun yhdistämistä virtalähteeseen ja/tai akkupakkaukseen tai ennen kuin tartut työkaluun. Työkalun kantaminen sormi kytkimellä tai pistokkeen työntäminen pistorasiaan, kun kytkin on päälle kytkettynä, voi aiheuttaa onnettomuuksia. d Poista mahdolliset säätö- tai kiintoavaimet ennen työkalun käynnistämistä. Pyörivään osaan jäänyt kiinto- tai säätöavain saattaa aiheuttaa henkilövahinkoja. e Älä kurottele. Huolehdi siitä, että sinulla on koko ajan tukeva jalansija ja hyvä tasapaino. Näin voit paremmin hallita moottoroidun työkalun käytön odottamattomissa tilanteissa. f Pukeudu oikein. Älä käytä löysiä vaatteita äläkä koruja. Pidä hiukset, vaatteet ja käsineet poissa liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin. g Jos laitteella voi kerätä ja poistaa pölyä, varmista, että nämä toiminnot ovat kytkettyinä ja että käytät niitä oikein. Pölynkeräysjärjestelmän käyttö voi vähentää pölyn aiheuttamia vaaroja. 4 Moottorityökalun käyttö ja huolto a Älä käytä moottorityökalua väkisin. Käytä tarkoitukseesi soveltuvaa työkalua. Teet työn paremmin ja turvallisemmin työkalulla, kun käytät sille tarkoitettua nopeutta. b Älä käytä moottorityökalua, jos virtakytkin ei kytke sitä päälle ja pois päältä. Työkalut, joita ei voida hallita kytkimellä, ovat vaarallisia, ja ne on korjattava. c Irrota pistoke virtalähteestä ja/tai akkupakkaus työkalusta ennen kuin teet mitään säätöjä, vaihdat lisävarusteita tai varastoit moottorityökalun. Tällaiset ehkäisevät turvatoimet alentavat vahingossa käynnistymisen riskiä moottorityökalua käytettäessä. d Varastoi moottorityökalut lasten ulottumattomiin äläkä anna työkalua sellaisten henkilöiden käyttöön, jotka eivät ole sitä tottuneet käyttämään tai eivät ole tutustuneet käyttöohjeisiin. Moottoroidut työkalut ovat vaarallisia kouluttamattomien käyttäjien käsissä. e Huolehdi moottoroitujen työkalujen kunnosta. Tarkista, onko liikkuvissa osissa väärä kohdistus tai takertelua, ovatko osat rikkoutuneet tai vaikuttaako jokin muu seikka mahdollisesti laitteen käyttöön. Jos laite vaurioituu, korjauta se ennen käyttöä. Monet onnettomuudet johtuvat moottoroitujen työkalujen puutteellisesta huollosta. f Pidä leikkaavat työkalut terävinä ja puhtaina. Kunnolla huolletut leikkaavat työkalut, joissa on terävät leikkausreunat, takertelevat vähemmän ja ovat helpommin hallittavissa. g Noudata moottorityökalujen, niiden lisävarusteiden, työkalun kärkiosien yms. käyttöohjeita ja ota huomioon työolosuhteet ja suoritettava työ. Työkalun käyttö muuhun kuin sille tarkoitettuun tehtävään voi johtaa vaaratilanteeseen. 5 Huolto a Anna koulutettujen ammattitaitoisten henkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena. LISÄTURVALLISUUSOHJEET Kaikkien iskuporien turvallisuusohjeet

• Käytä kuulonsuojaimia iskuporia käytettäessä. Melulle altistuminen voi aiheuttaa kuulon menetyksen.74 SUOMI

• Käytä työkalun mukana toimitettuja apukahvoja. Hallinnan menettäminen voi aiheuttaa henkilövammoja.

• Pidä työskentelyn aikana kiinni ainoastaan moottorityökalun eristetyistä tarttumapinnoista, jos leikkaava lisävaruste voi joutua kosketuksiin piilossa olevan sähköjohdon tai laitteen oman johdon kanssa. Kosketus jännitteelliseen johtoon tekee myös työkalun näkyvillä olevat metalliosat jännitteellisiksi, ja ne aiheuttavat sähköiskun työkalun käyttäjälle.

• Kiinnitä työstettävä kappale ruuvipuristimilla tai muulla sopivalla tavalla vakaaseen alustaan. Työstettävän kappaleen pitäminen käsissä tai kehoa vasten on epävakaata ja saattaa johtaa hallinnan menetykseen.

• Käytä suojalaseja tai suojaa silmät muulla tavalla. Vasarointi ja poraus voivat aiheuttaa palojen lentämistä käsiteltävästä materiaalista. Lentävät hiukkaset voivat aiheuttaa pysyviä silmävammoja.

• Terät, istukat ja työkalut kuumentuvat käytön aikana. Koske niitä vain hanskat kädessä.

• Älä käytä laitetta pitkiä aikoja kerrallaan. Työkalun käytön aiheuttama tärinä voi vahingoittaa kämmeniä ja käsivarsia. Käytä hanskoja, jotka pehmentävät tärinää, ja vähennä rasitusta pitämällä säännöllisesti taukoja laitteen käytössä. Vaarat Turvamääräysten noudattamisesta ja turvalaitteiden käyttämisestä huolimatta tiettyjä vaaroja ei voida välttää. Näitä ovat seuraavat: – Kuulon heikkeneminen. – Lentävien kappaleiden aiheuttamat henkilövahingot. – Käytön aikana kuumenevien varusteiden aiheuttamat palovammat. – Pitkäaikaisen käyttämisen aiheuttamat henkilövahingot. Työkalun merkinnät Seuraavat kuvakkeet näkyvät työkalussa: Lue käyttöohjeet ennen käyttämistä. PÄIVÄMÄÄRÄKOODIN SIJAINTI (KUVA [FIG.] A) Päivämääräkoodi (7) on merkitty koteloon. Se sisältää myös valmistusvuoden. Esimerkki: 2010 XX XX Valmistusvuosi Pakkauksen sisältö Pakkaus sisältää: 1 Iskuväännin 1 Käyttöohje 1 Hajoituskuva ● Tarkista etteivät kone, sen osat tai lisävarusteet ole vioittuneet kuljetuksen aikana. ● Lue tämä käyttöohje huolellisesti ennen koneen käyttöönottoa. Kuvaus (kuva A)

VAROITUS: Älä koskaan tee muutoksia moottoroituun työkaluun tai mihinkään sen osaan. Siitä voi seurata vaurioita tai henkilövahinkoja. 1 Virtakytkin 2 Suunnanvaihtokytkin 3 Taltta 4 Hylsy Käyttötarkoitus Tämä DW292, DW294 iskuväännin on suunniteltu ammattimaiseen hylsynvääntöön ja muttereiden kiinnitykseen. ÄLÄ käytä kosteissa olosuhteissa tai syttyvien nesteiden tai kaasujen läheisyydessä. Tämä iskuväännin on ammattilaisten sähkötyökalu. ÄLÄ anna työkalua lasten käsiin. Käytön valvonta on välttämätöntä silloin, kun työkalun käyttäjät ovat kokemattomia. Sähköturvallisuus Sähkömoottori toimii vain yhdellä jännitteellä. Tarkista aina, että verkkovirran jännite vastaa tyyppikilpeen merkittyä jännitettä.75 SUOMI Tämä DEWALT-työkalu on kaksoiseristetty EN 60745 -säädösten mukaisesti, joten maadoitusjohdinta ei tarvita. Jos virtajohto vaurioituu, se on korvattava uudella johdolla, jonka voi hankkia D EWALTin huolto- organisaation kautta. Jatkojohdon käyttäminen Jos on käytettävä jatkojohtoa, käytä tälle työkalulle soveltuvaa jatkojohtoa. Lisätietoja on teknisissä tiedoissa. Johdinten pienin koko on 1 mm

ja suurin pituus 30 m. Jos käytät johtokelaa, kelaa johto aina kokonaan auki. Asennus ja säädöt

VAROITUS: Vedä pistokytkin pistorasiasta aina ennen asennusta. Hylsyjen kiinnittäminen ja irrottaminen DW292 iskuvääntimessä käytetään 1/2" neliökantaista sokkatappikiinnitystä. DW294 iskuvääntimessä käytetään 3/4" neliökantaista sokkatappikiinnitystä. Hylsyjen kiinnittäminen (kuva B) ● Aseta hylsyn kyljessä oleva reikä (6) taltan sokkatapin (5) kohdalle. ● Työnnä hylsyä (4) talttaan (3), kunnes se lukittuu paikalleen. Napauta hylsyä tarvittaessa kevyesti. Hylsyjen irrottaminen (kuva C) ● Paina sokkatappi (5) hylsyssä olevan reiän (6) läpi ja vedä hylsy irti taltasta. Pyörimissuunnan valitseminen (kuva D) ● Valitse pyörimissuunta (eteen- tai taaksepäin) kytkimen (2) avulla.

VAROITUS: Odota aina, että moottori on täysin pysähtynyt ennen kuin vaihdat pyörimissuuntaa. TOIMINTA Käyttöohjeet

Noudata aina turvallisuusohjeita ja voimassa olevia sääntöjä. VAROITUS: Vakavan henkilövahingon vaaran vähentämiseksi katkaise työkalusta virta ja irrota sen pistoke pistorasiasta ennen säätämistä tai varusteiden irrottamista tai asentamista. Ruuvinvääntö tai mutterin kiinnittäminen (kuva A) ● Valitse ruuviin tai mutteriin sopiva hylsy. ● Valitse pyörimissuunta (eteen- tai taaksepäin) yllä annettujen ohjeiden mukaan. ● Pidä työkalu kiinnittimineen suorassa. Käsien oikea asento (kuva A, E) VAROITUS: Voit vähentää vakavan henkilövahingon vaaraa pitämällä kädet AINA oikeassa asennossa. VAROITUS: Voit vähentää vakavan henkilövahingon vaaraa pitelemällä työkalua AINA tiukassa otteessa. Käsien oikea asento tarkoittaa toisen käden pitämistä pääkahvassa (8) kuten kuvassa näytetään. Virran kytkeminen päälle/pois päältä (kuva A) ● Käynnistä kone virtakytkimestä (1). ● Pysäytä kone vapauttamalla kytkin. HUOLTO-OHJEITA D E WALT sähkötyökalusi on suunniteltu käytettäväksi pitkän aikaa mahdollisimman vähällä huollolla. Asianmukainen käyttö ja säännönmukainen puhdistus takaavat laitteen jatkuvan tyydyttävän toiminnan.

VAROITUS: Loukkaantumisen vaaran välttämiseksi kytke laite pois päältä ja irrota se virtalähteestä ennen lisävarusteiden asentamista ja poistamista, ennen säätämistä tai asetusten vaihtoa tai korjausten aikana. Varmista, että työkalu on pois päältä. Tahaton käynnistyminen voi aiheuttaa vamman.76 SUOMI Kun D E WALT -koneesi on käytetty loppuun, älä hävitä sitä kotitalousjätteen mukana. Tämä tuote on kerättävä erikseen.

Käytettyjen tuotteiden ja pakkausten erillinen keräys mahdollistaa materiaalien kierrätyksen ja uudelleenkäytön. Kierrätettyjen materiaalien uudelleenkäyttö auttaa ehkäisemään ympäristön saastumisen ja vähentää raaka-aineiden kysyntää. Paikallisten säännösten mukaisesti on mahdollista viedä kotitalouksien sähkölaitteet kuntien kaatopaikoille tai jättää ne vähittäismyyjälle ostettaessa uusi tuote.

E WALT tarjoaa mahdollisuuden D E WALT -tuotteiden keräykseen ja kierrätykseen sen jälkeen, kun ne on poistettu käytöstä. Jotta voisit hyötyä tästä palvelusta, palauta laitteesi johonkin valtuutettuun huoltoliikkeeseen, joka kerää laitteet meidän puolestamme. Voit tarkistaa lähimmän valtuutetun huoltopisteen sijainnin ottamalla yhteyden D E WALTin toimistoon, joka sijaitsee tässä käsikirjassa annetussa osoitteessa. Lista valtuutetuista D E WALT -huoltoliikkeistä sekä yksityiskohtaiset tiedot korjauspalvelustamme ovat vaihtoehtoisesti saatavilla Internetissä, osoitteessa www.2helpU.com Jatkuvan tuotekehittelyn seurauksena nämä tiedot saattavat muuttua. Niistä emme ilmoita erikseen.

Voitelu Sähkötyökalusi ei tarvitse lisävoitelua.

VAROITUS: Puhalla lika ja pöly ulos pääkehyksestä kuivalla ilmalla aina, kun havaitset lian kertyvän tuuletusaukkojen sisälle ja ympärille. Käytä hyväksyttyä suojalaseja ja hyväksyttyä pölynsuojanaamaria toimenpiteiden suorittamisen aikana.

VAROITUS: Älä käytä liuottimia tai voimakkaita kemikaaleja työkalun ei-metallisten osien puhdistamiseen. Tällaiset kemikaalit voivat heikentää näissä osissa käytettyjä materiaaleja. Käytä ainoastaan veteen kostutettua kangasta ja mietoa saippuaa. Älä koskaan päästä mitään nestettä työkalun sisälle; älä koskaan upota työkalun mitään osaa nesteeseen. Lisävarusteet Ota yhteys myyjääsi halutessasi tietoja sopivista lisätarvikkeista.

VAROITUS: Koska muita kuin D E WALTin tarjoamia lisävarusteita ei ole testattu tämän tuotteen kanssa, niiden käyttö tämän työkalun kanssa voi olla vaarallista. Vahinkoriskin vähentämiseksi tulee käyttää ainoastaan D E WALTin suosittelemia lisävarusteita. Erilaisia hylsyjä, hylsypitimiä ja sovitekappaleita on saatavana lisävarusteena. Ympäristön suojelu

Erillinen keräys. Tätä tuotetta ei saa hävittää normaalin kotitalousjätteen kanssa.77 SUOMI TAKUU DEWALT luottaa tuotteidensa laatuun ja antaa erinomaisen takuun tämän tuotteen ammattikäyttäjille. Tämä takuu laajentaa käyttäjän oikeuksia heikentämättä ammattikäyttäjän sopimuspohjaisia oikeuksia eikä yksityisen muun kuin ammattikäyttäjän lainsäädäntöön perustuvia oikeuksia. Tämä takuu on voimassa kaikissa EU- ja ETA- maissa.

• 30 PÄIVÄN TYYTYVÄISYYSTAKUU ILMAN RISKEJÄ • Jos et ole täysin tyytyväinen D EWALT- työkalun toimintaan, palauta se ostopaikkaan 30 päivän kuluessa kaikkine osineen. Saat rahat takaisin. Tuote saa olla kulunut vain kohtalaisesti, ja ostotodistus on esitettävä.

• VUODEN HUOLTOSOPIMUS MAKSUTTA • Jos DEWALT-työkalusi tarvitsee huoltoa 12 kuukauden kuluessa ostamisesta, valtuutettu DEWALT-huoltokorjaamo tekee sen ilmaiseksi. Ostotodistus on esitettävä. Takuu kattaa myös työn. Takuu ei kata tarvikkeita eikä varaosia, ellei niissä ole vikaa.

• YHDEN VUODEN TAKUU • Jos DEWALT-tuotteeseesi tulee vika 12 kuukauden aikana ostopäivästä materiaali- tai valmistustyövirheen vuoksi, DEWALT vaihtaa kaikki vialliset osat maksutta tai harkintansa mukaan vaihtaa laitteen maksutta edellyttäen, että

• laitetta ei ole väärinkäytetty

• laite on kulunut vain normaalisti

• valtuuttamattomat henkilöt eivät ole yrittäneet korjata laitetta

• ostotodistus esitetään

• laite palautetaan kaikkine alkuperäisine osineen. Voit pyytää takuuhuoltoa ottamalla yhdeyden laitteen jälleenmyyjään tai lähimpään valtuutettuun DEWALT-huoltokorjaamoon. Saat yhteystiedot DEWALT-kuvastosta tai ottamalla yhteyden tässä käyttöohjeessa näkyvään DEWALTin toimipaikkaan. Luettelo valtuutetuista D EWALT-huoltokorjaamoista ja myynnin jälkeisestä palvelusta on Internet- sivustossa www.2helpU.com.78 SVENSKA Vi gratulerar! Du har valt ett D E WALT verktyg. Mångårig erfarenhet, ihärdig produktutveckling och förnyelse gör D E WALT till ett av de mest pålitliga namnen för professionella användare. Tekniska data DW292 DW294 Spänning V 230 230 Typ 2 2 Ineffekt W 710 710 Varvtal obelastad min
