KÄYTTÖOHJE DC840 DEWALT

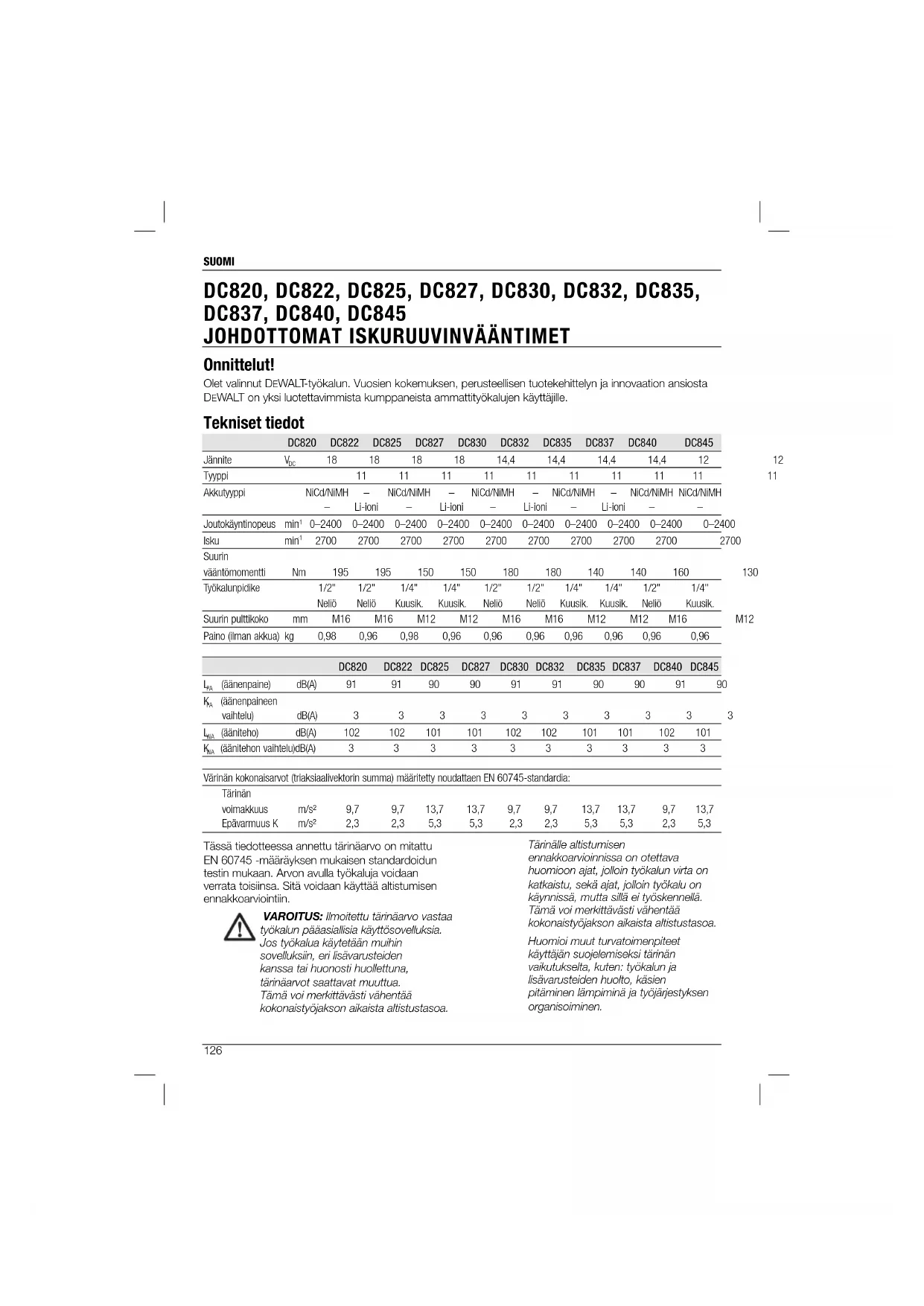

Onnittelut! Olet valinnut DEWALT-työkalun. Vuosien kokemuksen, perusteellisen tuotekehittelyn ja innovaation ansiosta DEWALT on yksi luotettavimmista kumppaneista ammattityökalujen käyttäjille. Tekniset tiedot DC820 DC822 DC825 DC827 DC830 DC832 DC835 DC837 DC840 DC845 Jännite V

Suurin vääntömomentti Nm 195 195 150 150 180 180 140 140 160 130 Työkalunpidike 1/2" 1/2" 1/4" 1/4" 1/2" 1/2" 1/4" 1/4" 1/2" 1/4" Neliö Neliö Kuusik. Kuusik. Neliö Neliö Kuusik. Kuusik. Neliö Kuusik. Suurin pulttikoko mm M16 M16 M12 M12 M16 M16 M12 M12 M16 M12 Paino (ilman akkua) kg 0,98 0,96 0,98 0,96 0,96 0,96 0,96 0,96 0,96 0,96 DC820 DC822 DC825 DC827 DC830 DC832 DC835 DC837 DC840 DC845

(äänenpaineen vaihtelu) dB(A) 3 3 3 3 3 3 3 3 3 3

(äänitehon vaihtelu) dB(A) 3 3 3 3 3 3 3 3 3 3 Värinän kokonaisarvot (triaksiaalivektorin summa) määritetty noudattaen EN 60745-standardia: Tärinän voimakkuus m/s² 9,7 9,7 13,7 13,7 9,7 9,7 13,7 13,7 9,7 13,7 Epävarmuus K m/s² 2,3 2,3 5,3 5,3 2,3 2,3 5,3 5,3 2,3 5,3 Tässä tiedotteessa annettu tärinäarvo on mitattu EN 60745 -määräyksen mukaisen standardoidun testin mukaan. Arvon avulla työkaluja voidaan verrata toisiinsa. Sitä voidaan käyttää altistumisen ennakkoarviointiin. VAROITUS: Ilmoitettu tärinäarvo vastaa työkalun pääasiallisia käyttösovelluksia. Jos työkalua käytetään muihin sovelluksiin, eri lisävarusteiden kanssa tai huonosti huollettuna, tärinäarvot saattavat muuttua. Tämä voi merkittävästi vähentää kokonaistyöjakson aikaista altistustasoa. Tärinälle altistumisen ennakkoarvioinnissa on otettava huomioon ajat, jolloin työkalun virta on katkaistu, sekä ajat, jolloin työkalu on käynnissä, mutta sillä ei työskennellä. Tämä voi merkittävästi vähentää kokonaistyöjakson aikaista altistustasoa. Huomioi muut turvatoimenpiteet käyttäjän suojelemiseksi tärinän vaikutukselta, kuten: työkalun ja lisävarusteiden huolto, käsien pitäminen lämpiminä ja työjärjestyksen organisoiminen.SUOMI

Akkutyyppi NiCd/NiMH NiCd/NiMH/Li-ioni Arvioitu min 30 40 latausaika (2,0 Ah:n akut) (2,0 Ah:n akut) Paino kg 0,52 0,52 Varokkeet: Eurooppa 230 V:n työkalut 10 A, verkkovirran varoke Määritelmät: Turvallisuusohjeet Alla näkyvät selitykset liittyvät turvallisuuteen. Lue käyttöohje ja kiinnitä huomiota näihin symboleihin. VAARA: Ilmaisee, että on olemassa hengen- tai vakavan henkilövahingon vaara. VAROITUS: Ilmoittaa, että on olemassa hengen- tai vakavan vaaran mahdollisuus. HUOMIO: Tarkoittaa mahdollista vaaratilannetta. Ellei tilannetta korjata, saattaa aiheutua lievä tai keskinkertainen loukkaantuminen. HUOMAUTUS: Viittaa menettelyyn, joka ei välttämättä aiheuta henkilövahinkoa mutta voi aiheuttaa omaisuusvahingon. Sähköiskun vaara! Tulipalon vaara. EU-yhdenmukaisuusilmoitus KONEDIREKTIIVI DC820, DC822, DC825, DC827, DC830, DC832, DC835, DC837, DC840, DC845 DEWALT vakuuttaa, että nämä tuotteet täyttävät seuraavat määräykset: 2006/42/EC, EN 60745-1, EN 60745-2-2. Nämä tuotteet täyttävät myös direktiivin 2004/108/EU ja 2011/65/EU vaatimukset. Saat lisätietoja ottamalla yhteyden DEWALTiin. Osoitteet näkyvät käyttöohjeen takasivulla. Allekirjoittaja vastaa Teknisistä tiedoista ja antaa tämän vakuutuksen DEWALTin puolesta. Horst Grossmann Vice President Engineering and Product Development DEWALT, Richard-Klinger-Strasse 11, D-65510, Idstein, Germany

VAROITUS: Tapaturmavaaran vähentämiseksi lue ohje. Yleisiä moottorityökalujen turvallisuutta koskevia varoituksia VAROITUS! Lue kaikki turvallisuusvaroitukset ja ohjeet. Jos kaikkia varoituksia ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara.

Käsite “moottoroitu työkalu" viittaa verkkokäyttöiseen (johdolliseen) moottoroituun työkaluun tai akkukäyttöiseen (johdottomaan) moottoroituun työkaluun.SUOMI

a) Pidä työalue puhtaana ja hyvin valaistuna. Epäjärjestyksessä olevat tai pimeät alueet voivat aiheuttaa onnettomuuksia. b) Älä käytä moottorityökaluja räjähdysalttiissa ympäristössä, esimerkiksi tilassa, jossa on syttyviä nesteitä, kaasuja tai pölyä. Moottorityökaluista syntyy kipinöitä, jotka voivat sytyttää pölyn tai kaasut palamaan. c) Pidä lapset ja sivulliset poissa lähettyviltä, kun käytät moottoroitua työkalua. Häiriötekijät voivat aiheuttaa laitteen hallinnan menetyksen.

2) SÄHKÖTURVALLISUUS

a) Moottorityökalujen pistokkeiden on sovittava pistorasiaan. Älä koskaan tee pistokkeisiin mitään muutoksia. Älä käytä maadoitetuissa koneissa mitään sovitinpistokkeita. Modifioimattomat pistokkeet ja niihin sopivat pistorasiat vähentävät sähköiskun vaaraa. b) Vältä koskettamasta maadoitettuja pintoja, kuten putkia, lämpöpattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi maadoittuu. c) Älä jätä moottorityökaluja sateeseen tai märkään paikkaan. Työkalun sisään menevä vesi lisää sähköiskun vaaraa. d) Älä käytä johtoa väärin. Älä koskaan kanna tai vedä työkalua sähköjohdosta äläkä irrota sitä pistorasiasta johdosta vetämällä. Älä anna sähköjohdon koskea kuumiin pintoihin, öljyyn, teräviin reunoihin tai liikkuviin osiin. Vaurioituneet tai sotkeutuneet johdot lisäävät sähköiskun riskiä. e) Kun käytät moottorityökalua ulkona, käytä ulkokäyttöön sopivaa jatkojohtoa. Ulkokäyttöön soveltuvan sähköjohdon käyttö vähentää sähköiskun riskiä. f) Jos moottorityökalun käyttöä kosteassa paikassa ei voida välttää, on käytettävä jäännösvirtalaitteella (RCD) suojattua virtalähdettä. Jäännösvirtalaitteen käyttö vähentää sähköiskun vaaraa.

3) HENKILÖKOHTAINEN TURVALLISUUS

a) Ole valppaana, katso, mitä teet, ja käytä tervettä järkeä moottoroitua työkalua käyttäessäsi. Älä käytä moottorityökalua väsyneenä tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Tarkkaavaisuuden herpaantuminen työkalua käytettäessä saattaa johtaa vakaviin henkilövahinkoihin. b) Käytä henkilösuojaimia. Käytä aina silmäsuojaimia. Sellaiset turvavarusteet, kuten pölynaamari, liukastumista estävät kengät, kypärä tai korvasuojaimet olosuhteiden niitä vaatiessa vähentävät henkilövahinkoja. c) Estä tahaton käynnistäminen. Varmista, että kytkin on pois-asennossa ennen työkalun yhdistämistä virtalähteeseen ja/tai akkupakkaukseen tai ennen kuin tartut työkaluun. Työkalun kantaminen sormi kytkimellä tai pistokkeen työntäminen pistorasiaan, kun kytkin on päälle kytkettynä, voi aiheuttaa onnettomuuksia. d) Poista mahdolliset säätö- tai kiintoavaimet ennen työkalun käynnistämistä. Pyörivään osaan jäänyt kiinto- tai säätöavain saattaa aiheuttaa henkilövahinkoja. e) Älä kurottele. Huolehdi siitä, että sinulla on koko ajan tukeva jalansija ja hyvä tasapaino. Näin voit paremmin hallita moottoroidun työkalun käytön odottamattomissa tilanteissa. f) Pukeudu oikein. Älä käytä löysiä vaatteita äläkä koruja. Pidä hiukset, vaatteet ja käsineet poissa liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin. g) Jos laitteella voi kerätä ja poistaa pölyä, varmista, että nämä toiminnot ovat kytkettyinä ja että käytät niitä oikein. Pölynkeräysjärjestelmän käyttö voi vähentää pölyn aiheuttamia vaaroja.

4) MOOTTORITYÖKALUN KÄYTTÖ JA HUOLTO

a) Älä käytä moottorityökalua väkisin. Käytä tarkoitukseesi soveltuvaa työkalua. Teet työn paremmin ja turvallisemmin työkalulla, kun käytät sille tarkoitettua nopeutta. b) Älä käytä moottorityökalua, jos virtakytkin ei kytke sitä päälle ja pois päältä. Työkalut, joita ei voida hallita kytkimellä, ovat vaarallisia, ja ne on korjattava. c) Irrota pistoke virtalähteestä ja/tai akkupakkaus työkalusta ennen kuin teet mitään säätöjä, vaihdat lisävarusteita tai varastoit moottorityökalun. Tällaiset ehkäisevät turvatoimet alentavat vahingossa käynnistymisen riskiä moottorityökalua käytettäessä. d) Varastoi moottorityökalut lasten ulottumattomiin äläkä anna työkalua sellaisten henkilöiden käyttöön, jotka eivät ole sitä tottuneet käyttämään tai eivät ole tutustuneet käyttöohjeisiin. Moottoroidut työkalut ovat vaarallisia kouluttamattomien käyttäjien käsissä.SUOMI

e) Huolehdi moottoroitujen työkalujen kunnosta. Tarkista, onko liikkuvissa osissa väärä kohdistus tai takertelua, ovatko osat rikkoutuneet tai vaikuttaako jokin muu seikka mahdollisesti laitteen käyttöön. Jos laite vaurioituu, korjauta se ennen käyttöä. Monet onnettomuudet johtuvat moottoroitujen työkalujen puutteellisesta huollosta. f) Pidä leikkaavat työkalut terävinä ja puhtaina. Kunnolla huolletut leikkaavat työkalut, joissa on terävät leikkausreunat, takertelevat vähemmän ja ovat helpommin hallittavissa. g) Noudata moottorityökalujen, niiden lisävarusteiden, työkalun kärkiosien yms. käyttöohjeita ja ota huomioon työolosuhteet ja suoritettava työ. Työkalun käyttö muuhun kuin sille tarkoitettuun tehtävään voi johtaa vaaratilanteeseen.

5) AKKUKÄYTTÖISEN TYÖKALUN KÄYTTÖ JA HUOLTO

a) Lataa akut vain valmistajan määrittelemässä laturissa. Tietyntyyppiselle akulle soveltuva laturi voi aiheuttaa tulipalon riskin toista akkutyyppiä käytettäessä. b) Käytä moottorikäyttöisten työkalujen kanssa vain erityisesti niille tarkoitettuja akkuja. Muunlaisten akkuyksiköiden käyttö voi aiheuttaa loukkaantumisen ja tulipalovaaran. c) Kun akkuyksikkö ei ole käytössä, pidä se poissa muiden metalliesineiden, kuten paperiliitinten, kolikoiden, avainten, naulojen, ruuvien tai muiden sellaisten pienten metalliesineiden läheltä, jotka voivat muodostaa yhteyden toisesta navasta toiseen. Oikosulku akun napojen välillä voi aiheuttaa palovammoja tai tulipalon. d) Väärän käsittelyn seurauksena neste saattaa suihkuta ulos akusta. Vältä kosketusta akkunesteeseen. Jos joudut vahingossa kosketukseen nesteen kanssa, huuhtele neste pois vedellä. Jos nestettä joutuu silmiin, käänny lisäksi lääkärin puoleen. Akusta tuleva neste voi aiheuttaa ihoärsytystä tai palovammoja.

a) Anna moottoroitu työkalu huollettavaksi ammattikorjaajalle, joka käyttää ainoastaan samanlaisia vaihto-osia. Näin taataan moottorityökalun turvallisuus. LISÄTURVALLISUUSOHJEET Kaikkien iskuporien turvallisuusohjeet

• Käytä kuulonsuojaimia iskuporia käytettäessä. Melulle altistuminen voi aiheuttaa kuulon menetyksen.

• Käytä työkalun mukana toimitettuja apukahvoja. Hallinnan menettäminen voi aiheuttaa henkilövammoja.

• Pidä työskentelyn aikana kiinni ainoastaan moottorityökalun eristetyistä tarttumapinnoista, jos leikkaava lisävaruste voi joutua kosketuksiin piilossa olevan sähköjohdon tai laitteen oman johdon kanssa. Kosketus jännitteelliseen johtoon tekee myös työkalun näkyvillä olevat metalliosat jännitteellisiksi, ja ne aiheuttavat sähköiskun työkalun käyttäjälle.

• Kiinnitä työstettävä kappale ruuvipuristimilla tai muulla sopivalla tavalla vakaaseen alustaan. Työstettävän kappaleen pitäminen käsissä tai kehoa vasten on epävakaata ja saattaa johtaa hallinnan menetykseen.

• Käytä suojalaseja tai suojaa silmät muulla tavalla. Vasarointi ja poraus voivat aiheuttaa palojen lentämistä käsiteltävästä materiaalista. Lentävät hiukkaset voivat aiheuttaa pysyviä silmävammoja.

• Terät, istukat ja työkalut kuumentuvat käytön aikana. Koske niitä vain hanskat kädessä.

• Älä käytä laitetta pitkiä aikoja kerrallaan. Työkalun käytön aiheuttama tärinä voi vahingoittaa kämmeniä ja käsivarsia. Käytä hanskoja, jotka pehmentävät tärinää, ja vähennä rasitusta pitämällä säännöllisesti taukoja laitteen käytössä. Muut riskit Asiaankuuluvien turvallisuusmääräysten noudattamisesta ja turvalaitteiden käytöstä huolimatta tiettyjä jäännösriskejä ei voida välttää. Näitä ovat: – kuulovamma – loukkaantuminen lentävistä hiukkasista – palovammat, jotka johtuvat käytön aikana kuumentuvista työvälineistä – pitkäaikaisesta käytöstä aiheutuvat loukkaantumiset.SUOMI

Työkalun merkinnät Työkalussa esitetään seuraavat kuvamerkit: Lue käyttöohje ennen käyttöä. Käytä kuulosuojaimia. Suojaa silmät. IM Iskua minuutissa

PÄIVÄMÄÄRÄKOODIN SIJAINTI

Päivämääräkoodi on merkitty kotelon pintaan laitteen ja akun väliin. Se sisältää myös valmistusvuoden. Esimerkki: 2012 XX XX Valmistusvuosi Kaikkia akkulatureita koskevat tärkeät turvallisuusohjeet SÄILYTÄ NÄMÄ OHJEET: Tämä ohjekirja sisältää tärkeitä turvallisuus- ja käyttöohjeita DE9130/ DE9135-sarjan akkulatureille.

• Lue kaikki ohjeet sekä laturin, akun ja akkukäyttöisen laitteen varoitusmerkinnät ennen laturin käyttämistä. VAARA: tappavan sähköiskun vaara. Latausliitinten jännite on 230 volttia. Älä kokeile akkuja sähköä johtavilla esineillä. Seurauksena voi olla sähköisku, joka voi johtaa kuolemaan. VAROITUS: sähköiskun vaara. Älä päästä laturin sisään nestettä. Seurauksena voi olla sähköisku. HUOMIO: palovammavaara. Estä henkilövahingot lataamalla vain uudelleen ladattavia DEWALT-akkuja. Muuntyyppiset akut voivat räjähtää ja aiheuttaa henkilövahinkoja ja vaurioita. HUOMIO: Kun laturi on kytkettynä virtalähteeseen, vieras materiaali voi joissakin olosuhteissa aiheuttaa oikosulun laturin sisällä olevissa paljaissa latausliittimissä. Huolehdi siksi, ettei laturin aukkoihin pääse johtavaa materiaalia, esimerkiksi teräsvillaa, alumiinifoliota tai metallihiukkasia. Irrota laturin virtapistoke pistorasiasta aina, kun latausliittimessä ei ole akkua. Irrota laturi pistorasiasta ennen puhdistusta.

• ÄLÄ lataa akkua muilla kuin tässä ohjekirjassa mainituilla latureilla. Laturi ja akku on tarkoitettu käytettäviksi yhdessä.

• Näitä latureita saa käyttää ainoastaan DEWALTin ladattavien akkujen kanssa. Muunlainen käyttö voi aiheuttaa tulipalon tai sähköiskun, joka voi johtaa kuolemaan.

• Älä altista laturia vesi- tai lumisateelle.

• Irrota laturin virtapistoke pistorasiasta vetämällä pistokkeesta. Älä vedä johdosta. Näin virtapistoke ja -johto eivät vaurioidu.

• Sijoita virtajohto siten, ettei kukaan astu sen päälle, kompastu siihen tai ettei se muutoin vaurioidu tai kuormitu.

• Käytä jatkojohtoa vain silloin, kun se on ehdottoman välttämätöntä. Vääränlaisen jatkojohdon käyttö voi aiheuttaa tulipalon tai sähköiskun, joka voi johtaa kuolemaan.

• Jatkojohdon tulee turvallisuussyistä olla oikean kokoinen (AWG eli amerikkalainen johdonmitta). Mitä pienempi johdon AWG-luku on, sitä suurempi on sen kapasiteetti. Siten 16 AWG:n johdossa on enemmän kapasiteettia kuin 18 AWG:n johdossa. Jos tarvittavan johdon pituus vaatii useamman kuin yhden jatkojohdon, varmista, että jokainen jatkojohto on vähintään minimikokoa.

• Älä aseta laturin päälle esineitä äläkä pane sitä pehmeälle alustalle, joka voi tukkia tuuletusaukot ja johtaa siten laitteen ylikuumenemiseen. Aseta laturi kauas lämmönlähteistä. Laturin ilmastointiaukot ovat kotelon päällä ja pohjassa.

• Älä käytä laturia, jos virtajohto tai -pistoke on vaurioitunut – vaihdata ne heti uusiin.

• Älä käytä laturia, jos siihen on osunut kova isku tai jos se on pudonnut tai muutoin vaurioitunut. Toimita se valtuutettuun huoltoliikkeeseen.

• Älä pura laturia osiin, vaan vie se tarvittaessa huollettavaksi tai korjattavaksi valtuutettuun huoltoliikkeeseen. Jos kokoat laitteen väärin, seurauksena voi olla tulipalo tai sähköisku, joka voi johtaa kuolemaan.

• Irrota laturin virtapistoke pistorasiasta ennen puhdistusta. Tämä vähentää sähköiskuvaaraa. Akun irrottaminen ei vähennä sähköiskuvaaraa.

• ÄLÄ KOSKAAN yritä yhdistää kahta laturia toisiinsa.SUOMI

• Laturi on tarkoitettu käytettäväksi kotitaloussähkön 230 voltin vakiojännitteellä. Älä yritä käyttää sitä muulla jännitteellä. Tämä ei koske ajoneuvojen latureita.

Laturit DE9130-laturissa voidaan käyttää 7,2–18 V:n NiCd- ja NiMH-akkuja. DE9135-laturissa voidaan käyttää 7,2–18 V:n NiCd-, NiMH- tai Li-ioniakkuja. Näitä latureita ei tarvitse säätää, ja ne on suunniteltu mahdollisimman helppokäyttöisiksi. Lataaminen (kuva [fi g.] 2) VAARA: tappavan sähköiskun vaara. Latausliitinten jännite on 230 volttia. Älä kokeile akkuja sähköä johtavilla esineillä. Sähköiskun ja tappavan sähköiskun vaara.

1. Kytke laturi (j) sopivaan pistokkeeseen ennen

akun lisäämistä siihen.

2. Lisää akku (h) laturiin. Punainen valo alkaa

vilkkua jatkuvasti osoittaen, että latausprosessi on alkanut.

3. Lataus on päättynyt, kun punainen merkkivalo

palaa yhtäjaksoisesti. Akku on latautunut täysin, ja se voidaan ottaa käyttöön tai jättää laturiin. HUOMAA: Voit varmistaa, että NiCd-, NiMH- tai Li-ion-akku toimii mahdollisimman tehokkaasti ja pitkään lataaamalla akkua vähintään 10 tuntia ennen sen ensimmäistä käyttökertaa. Latausprosessi Katso alla olevasta taulukosta akun lataustila. Lataustila lataa – – – – – – täysin latautunut ––––––––––– kuuman/kylmän akun viive ––– – ––– – vaihda akku ••••••••••• ongelma •• •• •• •• Automaattinen virkistys Automaattinen virkistystila tasoittaa tai tasapainottaa akun eri kennot sen huippukapasiteetilla. Akut tulisi virkistää viikoittain tai aina, kun ne eivät enää toimi yhtä tehokkaasti kuin aiemmin. Aseta akku virkistämistä varten laturiin normaalilla tavalla. Jätä akku laturiin ainakin 10 tunniksi. Liian kuuman tai kylmän akun latausviive Kun laturi havaitsee, että akkuyksikkö on liian kuuma tai kylmä, se aloittaa automaattisesti kuuma-/ kylmäviiveen eli keskeyttää lataamisen, kunnes akku on saavuttanut sopivan lämpötilan. Tämän jälkeen laturi kytkeytyy automaattisesti lataustilaan. Tämä ominaisuus maksimoi akun käyttöiän. VAIN LI-ION-AKUT Li-Ion-akuissa on elektroniuen suojausjärjestelmä, joka estää niitä latautumasta tai kuumenemasta liikaa tai purkautumasta kokonaan. Jos elektroninen suojausjärjestelmä tulee käyttöön, työkalu poistaa sen käytöstä automaattisesti. Jos näin käy, lataa Li-Ion-akkua latauslaitteessa, kunnes se on ladattu täyteen. Kaikkia akkuja koskevat tärkeät turvallisuusohjeet Varmista osanumero ja jännite, kun tilaat vaihtoakkua. Tämän käyttöohjeen lopussa näkyvässä kaaviossa tietoja latauslaitteiden ja akkujen yhteensopivuudesta. Pakkauksesta otettu akku ei ole täyteen ladattu. Lue seuraavat turvallisuusohjeet ennen akun ja laturin käyttöä. Noudata annettuja latausohjeita.

• Älä lataa tai käytä akkua räjähdysalttiissa ympäristössä, esimerkiksi tilassa, jossa on syttyviä nesteitä, kaasuja tai pölyä. Akun liittäminen laturiin tai siitä irrottaminen saattaa sytyttää pölyn tai kaasun.

• Lataa akku vain DEWALT-laturilla.

• ÄLÄ läiskytä vettä tai muuta nestettä laturin päälle äläkä upota sitä nesteeseen.

• Älä säilytä tai käytä työkalua ja akkua tilassa, jonka lämpötila voi nousta 40˚C:seen tai sitä korkeammaksi (kuten ulkovajoissa tai metallisissa rakennuksissa kesällä). VAARA: Älä yritä avata akkua mistään syystä. Jos akun kotelo on haljennut tai vahingoittunut, älä aseta akkua latauslaitteeseen. Älä rusenna, pudota tai vaurioita akkua. Älä käytä akkua tai latauslaitetta, jos se on pudonnut, saanut voimakkaan iskun tai vaurioitunut esimerkiksi naulan tai vasaran iskusta tai päälleastumisesta. Muutoin voi aiheutua sähköisku. Palauta vaurioitunut akku huoltokorjaamolle toimitettavaksi kierrätykseen.SUOMI

HUOMIO: Kun työkalua ei käytetä, aseta se vakaalle alustalle kyljelleen, jotta se ei aiheuta putoamis- tai kompastumisvaaraa. Kookkaalla akulla varustetut työkalut voidaan jättää pystyasentoon, mutta ne kaatuvat helposti. NIKKELIKADMIUMAKKUJA (NiCd) JA NIKKELIMETALLIHY- DRIDIAKKUJA (NiMH) KOSKEVAT ERITYISTURVAOHJEET

• Älä hävitä akkua polttamalla, vaikka se olisi pahasti vaurioitunut tai loppuun kulunut. Akku voi räjähtää tulessa.

• Akkukennoista voi vuotaa pieni määrä nestettä äärimmäisessä käytössä tai äärilämpötiloissa. Tämä ei ole vika. Jos kuitenkin ulkotiiviste on rikki: a. ja akun nestettä pääsee ihollesi, pese ihoa välittömästi saippualla ja vedellä useiden minuuttien ajan. b. Jos akkunestettä joutuu silmiin, huuhtele puhtaalla vedellä vähintään 10 minuuttia ja käänny välittömästi lääkärin puoleen. (Tiedoksi hoitohenkilöstölle: Neste on 25–35-prosenttista kaliumhydroksidiliuosta.)

• Älä hävitä akkua polttamalla, vaikka se olisi pahasti vaurioitunut tai loppuun kulunut. Akku voi räjähtää tulessa. Litiumioniakkuja poltettaessa syntyy myrkyllisiä höyryjä ja materiaaleja.

• Jos akun sisältö pääsee kosketuksiin ihon kanssa, pese alue välittömästi miedolla saippualla ja vedellä. Jos akun nestettä pääsee silmiin, huuhtele avoinna olevia silmiä 15 minuutin ajan tai kunnes ärsytys loppuu. Jos lääkärin hoito on tarpeen, lääkärille on kerrottava, että akun elektrolyytti koostuu nestemäisten orgaanisten karbonaattien ja litiumsuolojen seoksesta.

• Avattujen akkukennojen sisältö voi ärsyttää hengitysteitä. Vie avattu akku tuuletettuun tilaan. Jos oireet eivät poistu, mene lääkäriin. VAROITUS: palovammavaara. Akun neste voi syttyä, jos sen lähellä on kipinöitä tai liekkejä. Akun kansi (kuva 3) Akun suojakannen tarkoituksena on peittää irrotetun akun liittimet. Jos suojakansi ei ole paikallaan, irralliset metalliesineet voivat aiheuttaa oikosulun liittimiin, mikä johtaa tulipalovaaraan ja vaurioittaa akkua.

1. Irrota suojakansi ennen kuin asetat akun laturiin

tai työkaluun (kuva 3A).

2. Aseta suojakansi liitinten päälle heti, kun olet

ottanut akun pois laturista tai työkalusta (kuva 3B). VAROITUS: Varmista ennen irrotetun akun varastointia tai toiseen paikkaan siirtämistä, että akun suojakansi on paikallaan. Akkuyksikkö AKKUTYYPPI DC820, DC822, DC825 ja DC827 toimivat 18 voltin akkuyksiköillä. DC830, DC832, DC835 ja DC837 toimivat 14,4 voltin akkuyksiköillä. Työkalut DC840 ja DC845 toimivat 12 voltin akuilla. Säilytyssuositukset

1. On suositeltavaa säilyttää akku viileässä

ja kuivassa paikassa poissa suorasta auringonpaisteesta sekä liiallisesta kylmyydestä tai kuumuudesta. Akku toimii mahdollisimman tehokkaasti ja pitkään, kun sitä säilytetään huoneenlämpötilassa, kun se ei ole käytössä.

2. Pitkän säilytyksen aikana täyteen ladattu akku

on suositeltavaa säilyttää viileässä ja kuivassa paikassa irti laturista. HUOMAA: Akkuja ei saa asettaa säilöön täysin tyhjinä. Akku on ladattava ennen käyttöä. Laturin ja akkupakkauksen kuvakkeet Tässä ohjekirjassa olevien kuvakkeiden lisäksi laturissa ja akkupakkauksessa on seuraavat kuvakkeet: Lue käyttöohje ennen käyttöä. Akku latautuu. Akku on latautunut. Akku on viallinen. Liian kuuman/kylmän akun latausviive. Älä kokeile akkuja sähköä johtavilla esineillä.SUOMI

Älä lataa vaurioituneita akkuja. Käytä ainoastaan DEWALT-akkujen kanssa. Muut akut voivat räjähtää ja aiheuttaa henkilövahinkoja ja vaurioita. Älä altista akkuja vedelle. Vaihdata vialliset johdot välittömästi. Lataa ainoastaan 4––40 °C:n lämpötilassa. Noudata akkuja hävittäessäsi ympäristön kannalta tarpeellista huolellisuutta. Älä polta NiMH-, NiCd+- ja Li-ioniakkuja. Lataa NiMH- ja NiCd-akkuja. Lataa Li-ioniakkuja. Latausajan tiedot ovat Teknisissä tiedoissa. Pakkauksen sisältö Pakkauksessa on: 1 johdoton iskuruuvinväännin 2 akkuyksikköä 1 laturi 1 ohjekirja 1 rakennekaavio HUOMAA: Akkupakkaukset ja laturit eivät sisälly N-malleihin.

• Tarkista, onko työkalussa, sen osissa tai lisävarusteissa vaurioita, jotka ovat voineet syntyä kuljetuksen aikana.

• Lue ennen työhön ryhtymistä tämä ohjekirja perusteellisesti, jotta ymmärrät sen sisällön. Kuvaus (kuva 1–5) VAROITUS: Älä koskaan tee muutoksia sähkökäyttöiseen työkaluun tai mihinkään sen osaan. Muutoin voi aiheutua vaurioita tai henkilövahinkoja.

Nämä raskaaseen työstöön tarkoitetut iskuruuvinvääntimet on suunniteltu ammattikäyttöisiksi iskuruuvinvääntimiksi. Iskuvaikutus tekee työkalusta erityisen hyödyllisen lyötäessä kiinnittimiä puuhun, metalliin ja betoniin. ÄLÄ käytä laitetta kosteissa olosuhteissa tai syttyvien nesteiden tai kaasujen läheisyydessä. Nämä iskuruuvinvääntimet ovat ammattikäyttöön tarkoitettuja moottorikäyttöisiä työkaluja. ÄLÄ anna työkalua lasten käsiin. Käytön valvonta on välttämätöntä silloin kun työkalun käyttäjät ovat kokemattomia.

• Tämä tuote ei ole tarkoitettu henkilöiden (mukaan lukien lapset) käytettäväksi, joiden fyysiset, sensoriset tai henkiset kyvyt tai kokemus ja/tai tietämys tai taidot ovat rajalliset. Heidän turvallisuudestaan tulee huolehtia heistä vastuussa oleva henkilö. Lapsia ei koskaan saa jättää yksin tämän tuotteen kanssa. a. Liipaisukytkin b. Eteen-/taakse-painike c. Holkki d. 1/4 tuuman kuusikulmainen pikairrotusistukka e. Pidätyspuikko f. Kärki g. Työvalo h. Akkuyksikkö

i. Akun vapautuspainikkeet

Sähköturvallisuus Sähkömoottori toimii vain yhdellä jännitteellä. Tarkista aina, että akun jännite vastaa laitteen tyyppikilpeen merkittyä jännitettä. Tarkista myös, että latauslaitteen jännite vastaa sähköverkon jännitettä. Tämä DEWALT-latauslaite on kaksoiseristetty EN 60335 -säädösten mukaisesti, joten maadoitusjohtoa ei tarvita. Jos virtajohto vaurioituu, se on korvattava uudella johdolla, jonka voi hankkia DEWALTin huolto- organisaation kautta. Jatkojohdon käyttäminen Jatkojohtoa saa käyttää vain, jos se on ehdottoman välttämätöntä. Käytä latauslaitteen vaatimukset täyttävää hyväksyttyä jatkojohtoa. Lisätietoja on Teknisissä tiedoissa. Johdinten pienin koko on 1 mm

ja suurin pituus 30 m.SUOMI

Jos käytät johtokelaa, kelaa johto aina kokonaan auki.

KOKOAMINEN JA SÄÄTÄMINEN

VAROITUS: Poista akku aina ennen työkalun kokoamista ja säätämistä. Kytke työkalu aina pois päältä ennen akun asentamista tai poistamista. VAROITUS: Käytä ainoastaan DEWALT- akkuja ja -latureita. Akkuyksikön asentaminen ja irrottaminen (kuva 2) VAROITUS: Vähennä vakavaa henkilövaurion riskiä kytkemällä työkalu pois päältä ja irrottamalla akku ennen säätöjen tekemistä tai lisävarusteiden ja apuvälineiden irrottamista tai asentamista. Vahingossa tapahtuva käynnistyminen voi aiheuttaa vamman. HUOMAA: Varmista, että akku on ladattu täyteen.

AKUN ASENTAMINEN TYÖKALUKAHVAAN

1. Kohdista työkalun runko työkalukahvan sisällä

olevan uran suuntaisesti (kuva 2).

2. Liu’uta akku tiukasti kahvaan, kunnes kuulet

lukon napsahtavan paikalleen.

AKUN POISTAMINEN TYÖKALUSTA

1. Paina akun vapautuspainikkeita (i) ja vedä akku

voimalla työkalukahvasta.

2. Syötä akku laturiin tämän käyttöoppaan laturin

toimintaa kuvaavassa osiossa kuvatulla tavalla. Vyökoukku (lisävaruste) (kuva 1) VAROITUS Vakavan henkilövahingon vaaran vähentämiseksi ÄLÄ ripusta työkalua pään yläpuolelle äläkä ripusta vyökoukkuun muita esineitä. Ripusta työkalu koukkunsa varaan VAIN työskentelyvyöhön. VAROITUS Vakavan henkilövahingon vaaran vähentämiseksi varmista, että vyökoukun ruuvi (l) on tiukasti paikallaan. Työkalussa voi olla vyökoukku (k). Työkalu voidaan kiinnittää sen avulla vyöhön, jotta kädet pysyvät vapaina työskentelemistä varten. Vyökoukku voidaan kiinnittää työkalun kummalle puolelle tahansa käyttäjän kätisyyden mukaan. Jos koukkua ei tarvita ollenkaan, se voidaan irrottaa työkalusta. Voit irrottaa vyökoukun irrottamalla sen kiinnitysruuvin (l) ja irrottamalla toiselta puolelta. Kiristä ruuvi momenttiin 0,6-0,8 Nm, kun kiinnität vyökoukun työkaluun. TOIMINTA Käyttöohjeet VAROITUS: Noudata aina turvaohjeita ja määräyksiä. VAROITUS: Vakavan henkilövahingon vaaran vähentämiseksi katkaise työkalusta virta ja irrota sen pistoke pistorasiasta ennen säätämistä tai varusteiden irrottamista tai asentamista. Käsien oikea asento (kuva 6) VAROITUS: Voit vähentää vakavan henkilövahingon vaaraa pitämällä kädet AINA oikeassa asennossa. VAROITUS: Voit vähentää vakavan henkilövahingon vaaraa pitelemällä työkalua AINA tiukassa otteessa. Kädet ovat oikeassa asennossa, kun tartut sivukahvaan (m) yhdellä kädellä kuvassa näkyvällä tavalla. Vaihtuvanopeuksinen liipaisukytkin (kuva 1) Kytke työkalu päälle puristamalla liipaisukytkintä (a). Kytke työkalu pois päältä vapauttamalla liipaisukytkin. Työkalussa on jarru. Kärki pysähtyy heti, kun laukaisin vapautetaan kokonaan. Jos poraat ilman alkuaukkoa tai jos poraat metallia tai muovia tai väännät ruuvia, käytä matalaa nopeutta. Jotta työkalu kestäisi mahdollisimman pitkään, käytä vaihtuvaa nopeutta vain reikien aloittamiseen tai kiinnityksessä. HUOMAA: Vaihtuvan nopeusalueen jatkuva käyttö ei ole suositeltavaa. Se voi tuhota kytkimen, joten sitä on vältettävä. Eteen-/taakse-suunnan ohjauspainike (kuva 1) Eteen-/taakse-painikkeella (b) määritetään työkalun pyörimissuunta, minkä lisäksi se toimii lukituspainikkeena.SUOMI

Jos haluat työkalun pyörivän eteenpäin, vapauta liipaisinkytkin ja paina työkalun oikealla sivulla olevaa eteen/taakse-suunnan ohjauspainiketta. Jos haluat työkalun pyörivän taaksepäin, paina työkalun vasemmalla sivulla olevaa eteen/taakse- suunnan ohjauspainiketta. Jos ohjauspainike on keskiasennossa, työkalu lukittuu pois päältä -asentoon. Varmista ohjauspainikkeen asentoa vaihtaessasi, että liipaisin on vapautettuna. HUOMAA: Kun työkalua käytetään ensimmäisen kerran pyörimissuunnan vaihtamisen jälkeen, käynnistyksen yhteydessä voi kuulua napsahdus. Tämä on täysin normaalia eikä aiheuta ongelmia. Työvalo (kuva 1) Liipaisinkytkimen (a) yläpuolella on työvalo (g). Työvalo aktivoituu, kun liipaisinkytkintä painetaan. HUOMAUTUS: työvalo on tarkoitettu työkalua ympäröivän työpinnan valaisuun, eikä se ole tarkoitettu käytettäväksi taskulamppuna. Pikavapautusistukka (kuva 4) DC825, DC827, DC835, DC837, DC845 HUOMAA: istukassa voidaan käyttää vain 1/4 tuuman kuusikulmaisia työvälineitä. Aseta kytkin pois päältä lukittuun (keskimmäiseen) asentoon tai poista akku ennen työvälineen vaihtamista. Kun haluat asentaa työvälineen, vedä istukan holkki (c) pois työkalun edestä, lisää työväline ja vapauta holkki. Työväline lukittuu paikalleen. Kun haluat poistaa työvälineen, vedä istukan holkki pois työkalun edestä. Poista työväline ja vapauta holkki. Kärki pidätyspuikolla (kuva 5) DC820, DC822, DC830, DC832, DC840 Aseta kytkin pois päältä lukittuun (keskimmäiseen) asentoon tai poista akku ennen työvälineen vaihtamista. Kun haluat asentaa istukan kärkeen, kohdista istukan sivulla oleva reikä kärjen (f) pidätyspuikon (e) kanssa. Paina istukkaa, kunnes pidätyspuikko osuu reikään. Istukan asennusta voi helpottaa painamalla pidätyspuikkoa. HUOMIO: käytä vain iskuistukkaa. Ei-iskuistukat voivat rikkoutua ja aiheuttaa vaaratilanteen. Tarkista istukka ennen sen käyttöä, jotta se ei sisällä halkeamia. Kun haluat poistaa istukan, paina pidätyspuikkoa reiän kautta ja vedä istukka pois. Käyttö Iskutyökalu synnyttää seuraavan antovääntömomentin: Luettelonumero jalkanaulaa tuumanaulaa Nm DC820 145 1740 195 DC822 145 1740 195 DC825 111 1330 150 DC827 111 1330 150 DC830 135 1620 180 DC832 135 1620 180 DC835 103 1240 140 DC837 103 1240 140 DC840 120 1440 160 DC845 96 1150 130 HUOMIO: varmista, että kiinnitin ja/tai järjestelmä kestää työkalun synnyttämän vääntömomentin. Liiallinen vääntömomentti voi aiheuttaa työkalun rikkoutumisen tai käyttäjän vahingoittumisen.

1. Aseta istukka kiinnityspäähän. Pidä työkalu

osoitettuna suoraan kiinnitintä kohti.

2. Aloita työskentely painamalla

käynnistyspainiketta. Tarkista aina vääntömomentti momenttiavaimella, koska vääntömomentiin vaikuttavat monet tekijät, mukaan lukien seuraavat:

• Jännite: lähes tyhjentyneestä akusta johtuva matala jännite vähentää kiinnityksen vääntömomenttia.

• Istukan koko: väärän istukan koon käyttö vähentää kiinnityksen vääntömomenttia.

• Pultin koko: halkaisijaltaan suuremmat pultit vaativat yleensä enemmän vääntömomenttia. Kiinnityksen vääntömomentti vaihtelee myös pituuden, materiaalin laadun ja momenttikertoimen mukaan.

• Pultti: varmista, että kaikki kierteet ovat ruosteettomia ja puhtaita.

• Materiaali: materaalin ja pintakerroksen tyyppi vaikuttavat kiinnityksen vääntömomenttiin.

• Kiinnitysaika: mitä pidempi kiinnitysaika on, sitä suurempi kiinnityksen vääntömomentti on. Suositeltua pidemmät kiinnitysajat voivat aiheuttaa kiinnittimen ylikuormituksen, irtoamisen tai vahingoittumisen.SUOMI

KUNNOSSAPITO Sähkökäyttöinen DEWALT-työkalu on suunniteltu siten, että se toimii pitkään hyvin vähäisellä huollolla. Laite toimii jatkuvasti tyydyttävällä tavalla, kun sitä huolletaan oikein ja puhdistetaan säännöllisesti. VAROITUS: Vähennä vakavaa henkilövaurion riskiä kytkemällä työkalu pois päältä ja irrottamalla akku ennen säätöjen tekemistä tai lisävarusteiden ja apuvälineiden irrottamista tai asentamista. Vahingossa tapahtuva käynnistyminen voi aiheuttaa vamman. Laturia tai akkua ei voida huoltaa. Sisällä ei ole mitään huollettavia osia. Voitelu Moottoroitu työkalu ei vaadi ylimääräistä voitelua. Puhdistus VAROITUS: Puhalla lika ja pöly ulos pääkotelosta kuivalla ilmalla aina, kun havaitset lian kertyvän tuuletusaukkojen sisälle ja ympärille. Käytä asianmukaisia silmäsuojaimia ja hyväksyttyä pölysuojainta tämän toimenpiteen aikana. VAROITUS: Työkalun metallittomien osien puhdistamiseen ei saa käyttää liuottimia tai muita vahvoja kemikaaleja. Nämä kemikaalit voivat heikentää näiden osien valmistuksessa käytettyjä materiaaleja. Käytä ainoastaan mietoon saippuaveteen kostutettua kangasta. Älä koskaan päästä mitään nestettä työkalun sisälle äläkä koskaan upota työkalun mitään osaa nesteeseen. LATURIN PUHDISTUSOHJEET VAROITUS: sähköiskun vaara. Irrota laturin virtapistoke pistorasiasta ennen puhdistusta. Voit puhdistaa laturin ulkopinnalla olevan lian ja rasvan liinalla tai pehmeällä harjalla (ei metallisella). Älä käytä vettä tai puhdistusliuoksia. Lisävarusteet VAROITUS: Koska tämän tuotteen kanssa ei ole testattu muita kuin DEWALTin tarjoamia lisävarusteita, niiden käyttö tämän työkalun kanssa voi olla vaarallista. Tämän tuotteen kanssa tulee käyttää ainoastaan

EWALTin suosittelemia lisävarusteita. Näin toimimalla vähennetään myös vahingoittumisriskiä. Kysy jälleenmyyjältäsi lisätietoja työkaluusi soveltuvista lisävarusteista. Ympäristön suojeleminen Lajittele osat. Tätä tuotetta ei saa hävittää normaalin kotitalousjätteen seassa. Jos huomaat DEWALT-tuotteesi vaativan vaihtoa tai jos et tarvitse sitä enää, älä hävitä sitä kotitalousjätteen mukana. Vie tuote lajiteltavaksi. Kun käytetyn tuotteen ja pakkauksen osat erotetaan toisistaan, materiaali voidaan kierrättää ja käyttää uudelleen. Kierrätetyn materiaalin uudelleen käyttö auttaa estämään ympäristön saastumista ja vähentää raaka-aineen tarvetta. Paikallisten säädösten mukaan sähkötuotteiden osat saatetaan erottaa kotitalousjätteestä kunnallisissa jätteenkäsittelypaikoissa, tai jälleenmyyjä tekee sen, kun ostat uuden tuotteen. DEWALT tarjoaa mahdollisuuden DEWALT- tuotteiden keräykseen ja kierrätykseen, kun niiden elinkaari on lopussa. Voit käyttää tämän palvelun hyväksesi palauttamalla tuotteesi valtuutettuun korjauspaikkaan, jossa jätteen keräys tehdään puolestasi. Saat lähimmän valtuutetun korjauspaikan osoitteen ottamalla yhteyden paikalliseen DEWALT- toimipisteeseen tässä ohjekirjassa mainittuun osoitteeseen. Valtuutetut DEWALT-korjauspaikat ja täydelliset tiedot myynnin jälkeisestä huoltopalvelusta ja yhteyshenkilöistä ovat saatavilla myös Internetissä osoitteessa: www.2helpU.com.SUOMI

Uudelleenladattava akku Tämä pitkään kestävä akku on ladattava uudelleen, jos se ei enää tuota riittävää tehoa töissä, joihin teho on aikaisemmin riittänyt hyvin. Kun laitteen toiminta-aika on lopussa, se tulee hävittää ympäristöystävällisellä tavalla:

• Anna akun tyhjentyä kokonaan ja irrota se sitten laitteesta.

• Li-Ion-, NiCd- ja NiMH-akut ovat kierrätettäviä. Vie ne jälleenmyyjälle tai paikalliseen kierrätyspisteeseen. Kerätyt akkupakkaukset kierrätetään uudelleen tai hävitetään oikealla tavalla. TAKUU DEWALT luottaa tuotteidensa laatuun ja antaa erinomaisen takuun tämän tuotteen ammattikäyttäjille. Tämä takuu laajentaa käyttäjän oikeuksia heikentämättä ammattikäyttäjän sopimuspohjaisia oikeuksia eikä yksityisen muun kuin ammattikäyttäjän lainsäädäntöön perustuvia oikeuksia. Tämä takuu on voimassa kaikissa EU- ja ETA-maissa.

• 30 PÄIVÄN TYYTYVÄISYYSTAKUU ILMAN RISKEJÄ • Jos et ole täysin tyytyväinen D EWALT- työkalun toimintaan, palauta se ostopaikkaan 30 päivän kuluessa kaikkine osineen. Saat rahat takaisin. Tuote saa olla kulunut vain kohtalaisesti, ja ostotodistus on esitettävä.

• VUODEN HUOLTOSOPIMUS MAKSUTTA • Jos DEWALT-työkalusi tarvitsee huoltoa 12 kuukauden kuluessa ostosta, olet oikeutettu yhteen maksuttomaan huoltoon. Huollon suorittaa maksutta valtuutettu DEWALT- korjaamo. Ostotodistus on esitettävä. Takuu kattaa myös työn. Takuu ei kata tarvikkeita eikä varaosia, ellei niissä ole vikaa.

• YHDEN VUODEN TÄYSI TAKUU • Jos DEWALT-tuotteeseesi tulee vika 12 kuukauden aikana ostopäivästä materiaali tai valmistustyövirheen vuoksi, DEWALT vaihtaa kaikki vialliset osat maksutta tai harkintansa mukaan vaihtaa laitteen maksutta edellyttäen, että:

• laitetta ei ole väärinkäytetty,

• laite on kulunut vain normaalisti,

• valtuuttamattomat henkilöt eivät ole yrittäneet korjata laitetta,

• ostotodistus esitetään,

• laite palautetaan kaikkine alkuperäisine osineen. Voit pyytää takuuhuoltoa ottamalla yhteyden laitteen jälleenmyyjään tai lähimpään valtuutettuun DEWALT huoltokorjaamoon. Saat yhteystiedot DEWALT -kuvastosta tai ottamalla yhteyden tässä käyttöohjeessa näkyvään DEWALTin toimipaikkaan. Luettelo valtuutetuista DEWALT-huoltokorjaamoista ja myynnin jälkeisestä palvelusta on Internet-sivustossa: www.2helpU.com.SVENSKA
