GEBRUIKSAANWIJZING DC840 DEWALT

DC820, DC822, DC825, DC827, DC830, DC832, DC835, DC837, DC840, DC845 SNOERLOZE IMPACTMOERSLEUTELS/ IMPACTAANDRIJVINGEN Gefeliciteerd! U hebt een werktuig van DEWALT gekocht. Door haar jarenlange ervaring, grondige productontwikkeling en innovatie heeft DEWALT zich tot één van de meest betrouwbare partners voor gebruikers van professionele elektrische werktuigen ontwikkeld. Technische gegevens DC820 DC822 DC825 DC827 DC830 DC832 Spanning V

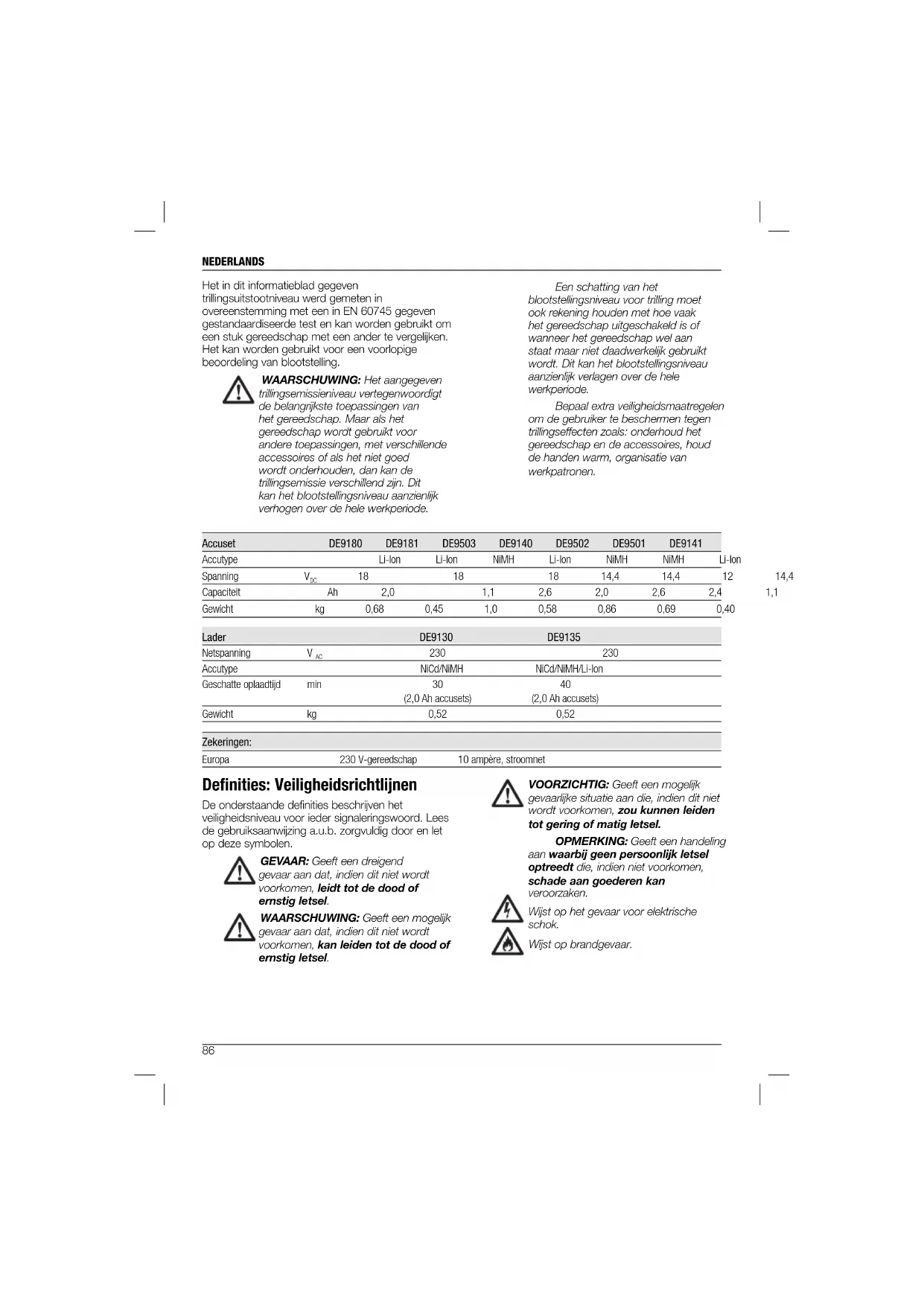

Het in dit informatieblad gegeven trillingsuitstootniveau werd gemeten in overeenstemming met een in EN 60745 gegeven gestandaardiseerde test en kan worden gebruikt om een stuk gereedschap met een ander te vergelijken. Het kan worden gebruikt voor een voorlopige beoordeling van blootstelling. WAARSCHUWING: Het aangegeven trillingsemissieniveau vertegenwoordigt de belangrijkste toepassingen van het gereedschap. Maar als het gereedschap wordt gebruikt voor andere toepassingen, met verschillende accessoires of als het niet goed wordt onderhouden, dan kan de trillingsemissie verschillend zijn. Dit kan het blootstellingsniveau aanzienlijk verhogen over de hele werkperiode. Een schatting van het blootstellingsniveau voor trilling moet ook rekening houden met hoe vaak het gereedschap uitgeschakeld is of wanneer het gereedschap wel aan staat maar niet daadwerkelijk gebruikt wordt. Dit kan het blootstellingsniveau aanzienlijk verlagen over de hele werkperiode. Bepaal extra veiligheidsmaatregelen om de gebruiker te beschermen tegen trillingseffecten zoals: onderhoud het gereedschap en de accessoires, houd de handen warm, organisatie van werkpatronen. Accuset DE9180 DE9181 DE9503 DE9140 DE9502 DE9501 DE9141 Accutype Li-Ion Li-Ion NiMH Li-Ion NiMH NiMH Li-Ion Spanning V

Accutype NiCd/NiMH NiCd/NiMH/Li-Ion Geschatte oplaadtijd min 30 40 (2,0 Ah accusets) (2,0 Ah accusets) Gewicht kg 0,52 0,52 Zekeringen: Europa 230 V-gereedschap 10 ampère, stroomnet Defi nities: Veiligheidsrichtlijnen De onderstaande definities beschrijven het veiligheidsniveau voor ieder signaleringswoord. Lees de gebruiksaanwijzing a.u.b. zorgvuldig door en let op deze symbolen. GEVAAR: Geeft een dreigend gevaar aan dat, indien dit niet wordt voorkomen, leidt tot de dood of ernstig letsel. WAARSCHUWING: Geeft een mogelijk gevaar aan dat, indien dit niet wordt voorkomen, kan leiden tot de dood of ernstig letsel. VOORZICHTIG: Geeft een mogelijk gevaarlijke situatie aan die, indien dit niet wordt voorkomen, zou kunnen leiden tot gering of matig letsel. OPMERKING: Geeft een handeling aan waarbij geen persoonlijk letsel optreedt die, indien niet voorkomen, schade aan goederen kan veroorzaken. Wijst op het gevaar voor elektrische schok. Wijst op brandgevaar.NEDERLANDS

EG verklaring van overeenstemming

RICHTLIJN VOOR MACHINES

DC820, DC822, DC825, DC827, DC830, DC832, DC835, DC837, DC840, DC845 DEWALT verklaart dat deze producten zoals beschreven onder Technische gegevens in overeenstemming zijn met: 2006/42/EG, EN 60745-1, EN 60745-2-2. Deze producten voldoen ook aan Richtlijn 2004/108/EG en 2011/65/EU. Neem voor meer informatie contact op met D EWALT via het volgende adres of kijk op de achterzijde van de gebruiksaanwijzing. De ondergetekende is verantwoordelijk voor de samenstelling van het technische bestand en legt deze verklaring af namens DEWALT. Horst Grossmann Vice President Engineering and Product Development DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Duitsland

WAARSCHUWING: lees de handleiding met instructies om de kans op letsels te verminderen. Algemene veiligheidswaarschuwingen voor elektrische werktuigen WAARSCHUWING! Lees alle veiligheidsinstructies en waarschuwingen. Als u de waarschuwingen en instructies niet opvolgt, kan dit leiden tot een elektrische schok, brand en/of ernstig letsel.

De term ‘elektrisch gereedschap’ in de waarschuwingen verwijst naar uw elektrische gereedschap met netvoeding (met snoer) of accugedreven (snoerloos) elektrisch gereedschap.

1) VEILIGHEID VAN HET WERKGEBIED

a) Houd het werkgebied schoon en zorg voor goede verlichting. Rommelige of donkere plekken vragen om ongelukken. b) Gebruik geen elektrisch werktuig in een explosieve omgeving, zoals in de buurt van brandbare vloeistoffen, gassen of stof. Elektrische werktuigen creëren vonken waardoor stof of dampen vuur kunnen vatten. c) Houd kinderen en omstanders op een afstand tijdens het gebruik van een elektrisch werktuig. Verstrooidheid kan leiden tot verlies van controle over het werktuig.

2) ELEKTRISCHE VEILIGHEID

a) Stekkers van elektrische werktuigen mogen alleen worden gebruikt in een geschikt stopcontact. Pas de stekker op geen enkele manier aan. Gebruik geen adapterstekkers met een geaard elektrisch werktuig. Ongemodificeerde stekkers en bijpassende stopcontacten verminderen het risico van elektrische schokken. b) Vermijd lichaamscontact met geaarde oppervlakten zoals leidingen, radiatoren, fornuizen en koelkasten. Er bestaat een verhoogd risico voor elektrische schokken als uw lichaam geaard is. c) Stel elektrische werktuigen niet bloot aan regen of water. Als er water in elektrische werktuigen terechtkomt, neemt het risico van een elektrische schok toe. d) Gebruik het snoer niet verkeerd. Gebruik het snoer nooit om een elektrisch werktuig te verplaatsen, te slepen of de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe kanten of bewegende delen. Beschadigde of verwarde snoeren verhogen het risico van een elektrische schok. e) Als u een elektrisch werktuig buiten bedient, gebruik dan een verlengsnoer dat geschikt is voor gebruik in de open lucht. Het gebruik van een snoer dat geschikt is voor gebruik in de open lucht, vermindert het risico van een elektrische schok. f) Indien het bedienen van een elektrisch gereedschap in een vochtige plaats niet kan worden vermeden, gebruik dan een voeding beschermd door een RCD (residustroomapparaat). Het gebruik van een RCD verlaagt het risico van elektrische schokken.NEDERLANDS

a) Blijf alert, kijk naar wat u doet en gebruik uw gezond verstand als u elektrische werktuigen gebruikt. Gebruik geen elektrische werktuigen als u moe of onder de invloed van drugs, alcohol of medicijnen bent. Een moment van onoplettendheid tijdens het gebruik van een elektrisch werktuig kan leiden tot ernstig letsel. b) Gebruik een beschermende uitrusting. Draag altijd oogbescherming. Het gebruik van veiligheidsuitrustingen zoals een stofmasker, antislip-veiligheidsschoenen, een helm of gehoorbescherming, vermindert de kans op letsels. c) Vermijd dat het werktuig onopzettelijk start. Zorg ervoor dat de schakelaar in de stand ‘uit’ is voordat u aansluit op de stroombron en/of accu bij het opnemen of verdragen van het gereedschap. Als u elektrische werktuigen met uw vinger op de schakelaar verplaatst, of een elektrisch werktuig aansluit met de schakelaar al aan, kan dit ongevallen tot gevolg hebben. d) Verwijder alle afstelsleutels of moersleutels voordat u het elektrische werktuig aanzet. Een moersleutel of afstelsleutel die nog vastzit aan een draaiend onderdeel van het elektrische werktuig, kan tot letsels leiden. e) Reik niet te ver. Sta stevig op de grond en behoud voortdurend uw evenwicht. Hierdoor hebt u in onverwachte omstandigheden een betere controle over het elektrische werktuig. f) Draag geschikte kleding. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vastraken in bewegende onderdelen. g) Als er hulpmiddelen zijn geleverd voor de verbinding van voorzieningen voor stofafvoer en stofverzameling, zorg dan ervoor dat ze aangesloten zijn en op de juiste manier worden gebruikt. Stofverzameling kan aan stof gerelateerde gevaren beperken.

4) HET GEBRUIK EN ONDERHOUD VAN ELEKTRISCHE

WERKTUIGEN a) Forceer het elektrische werktuig niet. Gebruik het juiste elektrische werktuig voor uw toepassing. Het gereedschap zal zijn werk beter en veiliger doen tegen de snelheid waarvoor het is bedoeld. b) Gebruik het elektrische werktuig niet als de schakelaar het niet in- en uitschakelt. Elk werktuig dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd. c) Koppel de stekker los van de stroombron en/of accu van het elektrische gereedschap voordat u aanpassingen aanbrengt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrische werktuig toevallig wordt geactiveerd. d) Bewaar elektrische werktuigen die niet worden gebruikt buiten het bereik van kinderen en laat mensen die niet vertrouwd zijn met het elektrische werktuig of met deze instructies het elektrische werktuig niet gebruiken. Elektrische werktuigen zijn gevaarlijk in de handen van onervaren gebruikers. e) Onderhoud elektrische werktuigen. Controleer op foutieve uitlijning of vastlopen van beweegbare delen, gebroken onderdelen of een andere omstandigheid die de werking van het elektrische werktuig kan beïnvloeden. Als het elektrische werktuig beschadigd is, laat dit dan repareren voordat u het gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrische werktuigen. f) Houd zaagwerktuigen scherp en schoon. Goed onderhouden zaagwerktuigen met scherpe zaagkanten zullen minder snel vastlopen en zijn makkelijker te gebruiken. g) Gebruik het elektrische werktuig, hulpstukken e.d. overeenkomstig deze instructies en houd daarbij rekening met de werkomstandigheden en het uit te voeren werk. Het gebruik van het elektrische werktuig voor handelingen die afwijken van die waarvoor het werktuig bedoeld is, zou een gevaarlijke situatie tot gevolg kunnen hebben.

5) GEBRUIK EN ONDERHOUD VAN WERKTUIGEN OP ACCU

a) Herlaad alleen met de lader die wordt vermeld door de fabrikant. Een lader die geschikt is voor een bepaalde soort accuset kan leiden tot een brandrisico als deze lader wordt gebruikt met een andere accuset. b) Gebruik elektrische werktuigen alleen met speciaal daarvoor bestemde accusets. Gebruik van een andere accuset kan een risico op verwondingen en brand tot gevolg hebben.NEDERLANDS

c) Wanneer de accu niet wordt gebruikt, houd die dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding kunnen maken van de ene pool naar de andere. Het kortsluiten van de polen van de batterij kan leiden tot brandwonden of brand. d) Wanneer de accu onjuist wordt gebruikt, kan vloeistof uit de accu weglekken. Vermijd contact met deze vloeistof. Als er per ongeluk contact ontstaat, spoel dan af met water. Raadpleeg een arts wanneer de vloeistof in contact komt met de ogen. Vloeistof die uit de accu lekt, kan irritatie of brandwonden veroorzaken.

a) Laat uw elektrische werktuig onderhouden door een erkende onderhoudsmonteur die alleen identieke vervangingsonderdelen gebruikt. Hiermee wordt de veiligheid van het elektrische werktuig gewaarborgd. AANVULLENDE SPECIFIEKE VEILIGHEIDSREGELS Veiligheidsinstructies voor Alle Impactboren

• Draag oorbescherming bij impactboren. Blootstelling aan lawaai kan leiden tot gehoorverlies.

• Gebruik de zijhandgrepen die bij dit werktuig worden geleverd. Als u de controle over het apparaat verliest kunt u verwondingen oplopen.

• Houd het werktuig vast bij de geïsoleerde grijpvlakken wanneer u een karwei uitvoert waarbij het zaagwerktuig in aanraking kan komen met verborgen snoeren of zijn eigen snoer. Door contact met een snoer onder spanning zullen blootgestelde metalen onderdelen van het werktuig ook onder spanning komen te staan en de gebruiker elektrocuteren.

• Gebruik klemmen of een andere praktische methode om het werkstuk stevig vast te klemmen op een stabiel werkblad. Het werk in uw hand of tegen uw lichaam houden is niet stabiel en kan leiden tot verlies van controle.

• Draag een veiligheidsbril of andere oogbescherming. Hamer- en boorhandelingen leiden ertoe dat er stukjes wegvliegen. Rondvliegende deeltjes kunnen leiden tot blijvende oogschade.

• Stukken, holtes en het gereedschap worden warm tijdens de bediening. Draag handschoenen als u ze aanraakt.

• Gebruik dit werktuig niet voor een langdurige aaneengesloten periode. De trilling veroorzaakt door het werktuig kan schadelijk zijn voor uw handen en armen. Gebruik handschoenen als extra bescherming en beperk uw blootstelling door regelmatige rustpauzes in te lassen. Overige risico’s Ondanks het toepassen van de relevante veiligheidsvoorschriften en de implementatie van veiligheidsmiddelen kunnen sommige overige risico’s niet worden vermeden. Dit zijn: – Gehoorbeschadiging. – Risico op lichamelijke letsels door rondvliegende deeltjes. – Risico op brandwonden door bijbehoren die warm worden tijdens de bediening. – Risico op lichamelijke letsel door langdurig gebruik. Labels op het gereedschap De volgende pictogrammen worden afgebeeld op het gereedschap: Lees voor gebruik de gebruiksaanwijzing. Draag oorbescherming. Draag oogbescherming. SPM Slagen per minuut. POSITIE DATUMCODE De datumcode, die ook het jaar van fabricage bevat, staat afgedrukt in de behuizing die het verbindingsstuk tussen het gereedschap en de accu vormt. Voorbeeld: 2012 XX XX Jaar van fabricageNEDERLANDS

Belangrijke Veiligheidsinstructies voor Alle Acculaders BEWAAR DEZE INSTRUCTIES: Deze handleiding bevat belangrijke veiligheids- en bedieningsinstructies voor de DE9130/DE9135 acculaders.

• Lees voor gebruik van de accu en lader eerst alle instructies en waarschuwingen op de lader, de accuset en op het product waarin de accuset wordt gebruikt. GEVAAR: Elektrocutiegevaar. 230 volt is aanwezig op de laadterminals. Niet sonderen met geleidende voorwerpen. Dit kan leiden tot elektrische schokken of elektrocutie. WAARSCHUWING: Elektrocutiegevaar. Zorg dat er geen vloeistof in de werklamp/lader binnendringt. Dit kan leiden tot elektrische schokken. VOORZICHTIG: Risico op brandwonden. Laad, om het risico op letsel te beperken, uitsluitend oplaadbare batterijen van DEWALT op. Andere typen accu’s kunnen barsten. Dit kan leiden tot lichamelijk letsel en schade. VOORZICHTIG: Als de lader is aangesloten op de voedingsbron, kunnen de blootliggende contactpunten in de lader onder bepaalde omstandigheden kortsluiten onder invloed van vreemd materiaal. Vreemde geleidende materialen, waaronder, maar niet beperkt tot, staalwol, aluminiumfolie of een opeenhoping van metaalhoudende deeltjes, moeten uit de buurt van openingen in de lader worden gehouden. Koppel de lader altijd los van de voedingsbron als er geen accuset in zit. Ontkoppel de lader voordat u deze reinigt.

• Probeer de accuset NIET op te laden met andere laders dan de laders in deze handleiding. De lader en de accuset zijn specifiek op elkaar afgestemd.

• Deze laders zijn niet bedoeld voor ander gebruik dan het opladen van DEWALT herlaadbare accu’s. Bij andere toepassingen bestaat risico op brand, elektrische schokken of elektrocutie.

• Stel de lader niet bloot aan regen of sneeuw.

• Trek de stekker niet los aan het snoer wanneer u de lader ontkoppelt. Zo beperkt u het risico op beschadiging aan stekker en snoer.

• Plaats het snoer zo dat niemand erop kan stappen of erover kan struikelen, of het snoer op een andere andere manier kan beschadigen.

• Gebruik geen verlengsnoer, tenzij dit echt noodzakelijk is. Gebruik van een verkeerd verlengsnoer kan leiden tot risico op brand, elektrische schokken of elektrocutie.

• Een verlengsnoer dient een aangepaste kabeldikte te hebben (AWG of American Wire Gauge) voor de veiligheid. Hoe kleiner de draaddikte, hoe groter de capaciteit van de kabel, m.a.w. dikte 16 heeft meer capaciteit dan dikte 18. Wanneer u meer dan 1 verlengsnoer gebruikt om de totale lengte te krijgen, zorg er dan voor dan elke verlenging apart minstens de minimale draadmaat bedraagt.

• Plaats geen voorwerpen op de lader en plaats de lader niet op een zacht oppervlak. Hierdoor kunnen de ventilatieopeningen geblokkeerd raken, wat kan leiden tot extreem hoge interne temperaturen. Houd de lader verwijderd van warmtebronnen. De lader wordt geventileerd via groeven aan de boven- en onderkant van de behuizing.

• Gebruik de lader niet als het snoer of de stekker beschadigd is – vervang deze in dat geval direct.

• Gebruik de lader niet als er hard tegenaan is gestoten, als hij is gevallen of op enigerlei wijze is beschadigd. Ga ermee naar een erkend reparatiepunt.

• Haal de lader niet uit elkaar; ga ermee naar een erkend reparatiepunt wanneer onderhoud of reparatie nodig is. Als de lader verkeerd in elkaar wordt gezet, kan dit leiden tot risico op brand, elektrische schokken of elektrocutie.

• Haal de stekker van de lader uit het stopcontact voordat u deze reinigt. Zo beperkt u het risico op elektrische schokken. U vermindert dit risico niet door de accuset te verwijderen.

• NOOIT proberen twee laders samen te verbinden.

• De lader is ontworpen om te functioneren met de standaard 230V huishoudelijke stroomvoorziening. Probeer het toestel niet te gebruiken met een andere spanning. Dit geldt niet voor de lader van het apparaat.NEDERLANDS

Laders De DE9130 lader werkt in combinatie met 7,2–18V NiCd en NiMH batterijen. De DE9135 7,2–18 V NiCd, NiMH of Li-Ion batterijen. Deze laders vereisen geen aanpassing en zijn ontworpen om zo eenvoudig mogelijk mee te werken. Laadprocedure (fi g. 2) GEVAAR: Elektrocutiegevaar. 230 volt aanwezig op laadstations. Niet sonderen met geleidende voorwerpen. Risico op elektrische schok of elektrocutie.

1. Sluit de lader (j) aan op een geschikt

stopcontact voordat u de accuset erin plaatst.

2. Plaats de accuset (h) in de lader. Het rode

(opladen) lampje zal doorlopend knipperen om aan te geven dat het oplaadproces begonnen is.

3. Als het rode AAN-lampje continu blijft branden,

is het opladen voltooid. De accu is volledig opgeladen en mag onmiddellijk worden gebruikt of in de lader blijven. OPMERKING: Om maximale prestaties en levensduur van de NiCd, NiMH en Li-Ion accu's te garanderen laadt u de accu tenminste 10 uur voor het eerste gebruik op. Oplaadproces In onderstaande tabel staat aangegeven hoe u uit de oplaadindicatoren kunt afleiden in welk stadium van het opladen de accu zich bevindt. Stadium van opladen bezig met opladen – – – – – – volledig opgeladen ––––––––––– hete/koude accuvertraging ––– – ––– – accuset vervangen ••••••••••• probleem •• •• •• •• Automatische verversing De automatische verversingsmodus zal de individuele cellen in de accuset gelijkschakelen of balanceren op het piekvermogen van de accu. De accuset dient wekelijks bijgeladen te worden, of wanneer de accu niet langer de gebruikelijke capaciteit levert. Om de accuset bij te laden, plaatst u de accu op de gebruikelijke manier in de lader. Laat de accuset ten minste 10 uur in de lader. Hete/koude accuvertraging Als de lader een accu detecteert die te heet of te koud is, begint de lader automatisch een hete/koude accuvertraging, waarbij het opladen vertraagd wordt totdat de accu een geschikte temperatuur heeft bereikt. De lader schakelt dan automatisch over op de acculaadmodus. Hiermee wordt een maximale levensduur van de accu gegarandeerd.

UITSLUITEND LI-ION ACCU'S

Li-Ion accu's zijn ontworpen met een elektronisch beschermingssysteem dat de accu beschermt tegen te lang opladen, oververhitting en bijna volledige ontlading. Het gereedschap schakelt automatisch uit als het elektronische beschermingssysteem in werking treedt. Als dit gebeurt, plaatst u de Li-Ion accu in de lader totdat deze volledig is opgeladen. Belangrijke veiligheidsinstructies voor alle accusets Wanneer u vervangingsaccusets besteld, zorg er dan voor dat u het catalogusnummer en de spanning vermeldt. Kijk onderaan de tabel voor de compatibiliteit van acculaders en accu's. De accuset is niet volledig opgeladen wanneer die uit de verpakking komt. Vooraleer u de accuset en de lader gebruikt, dient u de volgende veiligheidsinstructies te lezen. Volg daarna de beschreven oplaadprocedure.

LEES ALLE INSTRUCTIES

• Gebruik geen elektrisch werktuig in een explosieve omgeving, zoals in de buurt van brandbare vloeistoffen, gassen of stof. Door de batterij in de lader te plaatsen of eruit te halen kunnen stof of dampen ontvlammen.

• Laad de accusets enkel in DEWALT laders.

• GELIEVE NIET met water of andere vloeistoffen te besprenkelen of hierin onder te dompelen.

• Het werktuig en de accuset niet opbergen of gebruiken in ruimtes waar de temperatuur 40 ˚C (105 °F) kan bereiken of overschrijden (zoals buitenloodsen of metalen gebouwen in de zomer). GEVAAR: Probeer nooit de accu te openen om welke reden dan ook. Plaats de accu niet in de oplader wanneer deze gebroken of beschadigd is oefen geen kracht op de accu uit, laat dezeNEDERLANDS

niet vallen en beschadig ze niet. Gebruik een accu of oplader niet wanneer deze een zware klap heeft gekregen, is laten vallen, er overheen is gereden of op enigerlei wijze is beschadigd (d.w.z. doorboord met een spijker, geslagen met een hamer, erop getrapt is). Dit kan leiden tot een elektrische schok of elektrocutie. Beschadigde accu‘s dienen naar het servicecentrum te worden gebracht voor recycling. VOORZICHTIG: Plaats het gereedschap als het niet in gebruik is op de zijkant op een stabiele ondergrond waar er niet overheen kan worden gestruikeld of het zelf kan vallen. Sommige gereedschappen met grote accu‘s staan rechtop op de accu maar kunnen gemakkelijk worden omgestoten.

• Verbrand de accuset niet, ook al is deze ernstig beschadigd of totaal versleten. De accuset kan ontploffen in vuur.

• Er kan een klein vloeistoflek optreden uit de accuset bij extreem gebruik of extreme temperaturen. Dit wijst niet op een probleem. Als de buitenste zegel echter gebroken is: a. en de batterijvloeistof raakt uw huid, was deze dan onmiddellijk met zeep en water gedurende verschillende minuten. b. en de batterijvloeistof komt in uw ogen terecht, spoel deze dan met schoon water gedurende minimaal 10 minuten uit en zoek onmiddellijk medische hulp. (Medische opmerking: de vloeistof is 25-35% oplossing van kaliumhydroxide.)

• Verbrand de accuset niet, ook als deze ernstig beschadigd is of volledig versleten. De accuset kan ontploffen in vuur. Er ontstaan giftige dampen en materialen wanneer lithium- ion accusets verbrand worden.

• Als de batterij-inhoud in contact komt met de huid, was deze onmiddellijk met milde zeep en water. Als de batterij-inhoud in de ogen terecht komt, spoel water over het open oog gedurende 15 minuten of totdat de irritatie stopt. Indien medische hulp noodzakelijk is: de elektrolyt is samengesteld uit een mengeling van vloeibare organische carbonaten en lithiumzouten.

• De inhoud van geopende batterijcellen kan irritatie bij ademhaling veroorzaken. Zorg voor frisse lucht. Als de symptomen blijven aanhouden, schakelt u het beste medische hulp in. WAARSCHUWING: Risico op brandwonden. Batterijvloeistof kan ontvlambaar zijn als deze blootgesteld wordt aan vonken of vlammen. Accudop (fi g. 3) Een beschermende accudop wordt meegeleverd om de aansluitpunten van een losgekoppelde accu te bedekken. Zonder de beschermdop zouden losse metalen voorwerpen de aansluitpunten kunnen kortsluiten, wat leidt tot een brandrisico en schade aan de accu veroorzaakt.

1. Verwijder de beschermende accudop voordat

u de accuset in de lader of het apparaat plaatst (fig. 3A).

2. Plaats de beschermdop onmiddellijk op de

aansluitpunten nadat u de accu uit de lader of het werktuig hebt verwijderd (fig. 3B). WAARSCHUWING: Zorg dat de beschermende accudop op zijn plaats zit voordat u een losgekoppelde accu oppakt of opbergt. Accu ACCUTYPE De DC820, DC822, DC825 en DC827 werken op accusets van 18 volt. De DC830, DC832, DC835 en DC837 werken op accusets van 14,4 volt. De DC840 en DC845 werken op accusets van 12volt. Aanbevelingen voor opslag

1. De beste plaats om het apparaat op te bergen

is koel en droog, uit direct zonlicht en niet in overmatige hitte of koude. Voor optimale accuprestaties en levensduur bergt u accu's op bij kamertemperatuur als deze niet in gebruik zijn.

2. Wanneer u de accu lange tijd opbergt, kunt u

deze voor optimale resultaten het beste volledig opgeladen opslaan op een koele, droge plaats buiten de lader. OPMERKING: Accu’s kunnen beter niet volledig ontladen worden opgeslagen. De accu moet voor gebruik weer worden opgeladen.NEDERLANDS

Labels op lader en accu Naast de pictogrammen die in deze handleiding worden gebruikt, geven de labels op zowel de lader als de accu de volgende pictogrammen weer: Lees voor gebruik de gebruiksaanwijzing. Accu opladen. Accu opgeladen. Accu beschadigd. Hete/koude accuvertraging. Niet sonderen met geleidende voorwerpen. Beschadigde accusets niet opladen. Uitsluitend gebruiken in combinatie met accusets van DEWALT, andere kunnen openbarsten en tot lichamelijk letsel en schade lijden. Niet blootstellen aan water. Zorg dat beschadigde snoeren meteen vervangen worden. Alleen opladen tussen 4 °C en 40 °C. Denk aan het milieu wanneer u de accuset weggooit. Verbrand de NiMH, NiCd+ en Li-Ion accusets niet. Laadt NiMH en NiCd accu’s op. Laadt Li-Ion accusets op. Zie Technische gegevens voor de oplaadtijd. Inhoud van het pakket Het pakket bevat: 1 Snoerloze impact slagschroevendraaier 2 Accu’s 1 Lader 1 Gebruiksaanwijzing 1 Open tekening OPMERKING: accusets en laders zijn niet bij N-modellen inbegrepen.

• Controleer op schade aan het gereedschap, onderdelen of hulpstukken die tijdens het vervoer veroorzaakt kunnen zijn.

• Neem de tijd om vóór het gebruik deze gebruiksaanwijzing aandachtig te lezen. Beschrijving (fi g. 1–5) WAARSCHUWING: Verander nooit het elektrische werktuig of enig onderdeel daarvan. Dit kan schade of lichamelijk letsel tot gevolg hebben. BEOOGD GEBRUIK Deze zware slagschroevendraaiers zijn ontworpen voor professionele boor- en schroeftoepassingen. De impactfunctie maakt dit gereedschap bijzonder geschikt voor het aanbrengen van schroeven in hout, metaal en cement. NIET gebruiken in vochtige omstandigheden of in de aanwezigheid van ontvlambare vloeistoffen of gassen. Deze slagschroevendraaiers zijn professionele elektrische werktuigen. HOUD het werktuig uit de buurt van kinderen. Toezicht is vereist wanneer dit gereedschap wordt gebruikt door onervaren personen.

• Dit product is niet bedoeld voor gebruik door personen (waaronder kinderen) die verminderde fysieke, sensorische of psychische vermogens hebben of die het ontbreekt aan ervaring en/ of kennis of bekwaamheden, als dat niet gebeurt onder toezicht van een persoon die verantwoordelijk is voor hun veiligheid. Kinderen mogen nooit alleen worden gelaten met dit product zodat ze ermee zouden kunnen spelen. a. Drukschakelaar b. Knop links/rechts draaien c. Hoes d. 1/4" zeskantige snelspanboorkop e. Weerstandspin f. AambeeldNEDERLANDS

Elektrische veiligheid De elektrische motor is slechts voor één voltage ontworpen. Controleer altijd of het voltage van de accu overeenkomt met het voltage op het typeplaatje. Zorg er ook voor dat het voltage van uw oplader overeenkomt met dat van uw stroomvoorziening. Uw DEWALT oplader is dubbel geïsoleerd in overeenstemming met EN 60335; daarom is geen aarding nodig. Als het stroomsnoer is beschadigd, moet het worden vervangen door een speciaal geprepareerd snoer dat leverbaar is via het DEWALT servicecentrum. Een verlengsnoer gebruiken U dient geen verlengsnoer te gebruiken, tenzij dit absoluut noodzakelijk is. Gebruik een goedgekeurd verlengsnoer dat geschikt is voor de stroominvoer van uw oplader (zie Technische gegevens). De minimale geleidergrootte is 1 mm

; de maximale lengte is 30 m. Als u een haspel gebruikt, dient u het snoer altijd volledig af te rollen.

MONTAGE EN AANPASSINGEN

WAARSCHUWING: Vóór montage en aanpassing moet u altijd de accu verwijderen. Schakel het werktuig altijd uit voordat u de accu aanbrengt of verwijdert. WAARSCHUWING: Gebruik alleen de accusets en laders van DEWALT. Inzetten en verwijderen van de accuset in het werktuig (fi g. 2) WAARSCHUWING: Om het risico op ernstig letsel te verkleinen, dient u het werktuig uit te schakelen en de accuset te verwijderen voordat u hulpstukken of accessoires aan- of afkoppelt. Een toevallige activering kan verwondingen veroorzaken. OPMERKING: Zorg ervoor dat uw accu volledig is opgeladen. OM DE ACCUSET IN DE HANDGREEP VAN HET WERKTUIG TE PLAATSEN

1. Plaats de onderkant van het werktuig gelijk aan

de inkeping in de handgreep van het werktuig (fig. 2).

2. Schuif de accuset stevig in de handgreep totdat

u het slot op zijn plaats hoort klikken. OM DE ACCUSET TE VERWIJDEREN UIT HET WERKTUIG

1. Druk op de ontkoppelknoppen van de accu (i)

en trek de accuset stevig uit de handgreep van het werktuig.

2. Plaats de accuset in de lader zoals beschreven

in de laadsectie van deze handleiding. Gordelhaak (optioneel accessoire) (fi g. 1) WAARSCHUWING: Om het risico op ernstig persoonlijk letsel te verminderen houdt u het gereedschap NIET boven uw hoofd en hangt u geen objecten aan de gordelhaak. Hang de gordelhaak van het gereedschap UITSLUITEND aan een werkgordel. WAARSCHUWING: Om het risico op ernstig persoonlijk letsel te verminderen zorgt u ervoor dat de schroef (l) die de gordelhaak beveiligt goed is vastgemaakt. Uw gereedschap is mogelijk van een gordelhaak (k) voorzien. De gordelhaak zorgt ervoor dat het gereedschap aan de gereedschapsgordel hangt zodat u zonder handen kunt werken. De gordelhaak kan aan beide kanten van het gereedschap worden bevestigd om op die manier zowel linkshandige als rechtshandige gebruikers van dienst te zijn. Als de haak helemaal niet gewenst is, kan deze van het gereedschap worden verwijderd. Om de gordelhaak te verplaatsen, verwijdert u de schroef (l) die de gordelhaak op zijn plaats houdt en maakt u de haak vervolgens aan de andere kant vast. Draai de bevestigingsschroef altijs op 0,6-0,8 Nm torsie als u de gordelhaak op de machine installeert. BEDIENING Instructies voor gebruik WAARSCHUWING: Houd u altijd aan de veiligheidsinstructies en van toepassing zijnde voorschriften.NEDERLANDS

WAARSCHUWING: Om het gevaar op ernstig persoonlijk letsel te verminderen, zet u het gereedschap uit en ontkoppelt u het van de stroomvoorziening, voordat u enige aanpassing maakt of hulpstukken of accessoires verwijdert/installeert. Juiste positie van de handen (fi g. 6) WAARSCHUWING: Om het risico op ernstig persoonlijk letsel te verminderen, dient u ALTIJD de handen in de juiste positie te hebben, zoals afgebeeld. WAARSCHUWING: Om het risico op ernstig persoonlijk letsel te verminderen, houdt u het ALTIJD stevig vast, anticiperend op een plotseling reactie. De juiste positie van de hand betekent één hand op de hoofdhandgreep (m) zoals weergegeven. Variabele snelheidsschakelaar (fi g. 1) Druk de drukschakelaar (a) in om het toestel aan te zetten. Laat de drukschakelaar los om het toestel uit te schakelen. Uw werktuig is uitgerust met een remfunctie. Het aambeeld zal stoppen zodra de drukschakelaar volledig is losgelaten. Gebruik een lagere snelheid om gaten aan te zetten zonder een center punch, om in metaal of plastic te boren of om schroeven in te draaien. Voor een maximale levensduur van uw gereedschap gebruikt u de variabele snelheid alleen om het in- of uitdraaien van bouten te starten. OPMERKING: Onafgebroken gebruik in de variabele snelheidsstand wordt niet aanbevolen. Dit kan leiden tot schade aan de schakelaar en dient te vermeden te worden. Controleknop links/rechts (fi g. 1) Een L/R-schakelaar (b) bepaalt de draairichting van het werktuig en fungeert tevens als een blokkeerfunctie. Om een voorwaartse rotatie te selecteren laat u de boorschakelaar los en drukt u de L/R-schakelaar aan de rechterzijde van het werktuig uit. Om draairichting te wijzigen drukt u de L/R- schakelaar aan de linkerzijde van het werktuig uit. De centrale positie van de bedieningsfunctie zet het werktuig in de uitstand. Zorg ervoor dat u de boorschakelaar niet ingedrukt houdt wanneer u van draairichting verandert. OPMERKING: De eerste maal dat u het werktuig gebruikt nadat de draairichting is veranderd, kunt u bij het beginnen een klikgeluid horen. Dit is volkomen normaal en wijst niet op een probleem. Werklicht (fi g. 1) Er is een werklicht bevestigd (g) net boven de drukschakelaar (a). Het werklicht zal worden geactiveerd wanneer de drukschakelaar ingedrukt wordt. OPMERKING: het werklicht dient om het rechtstreekse werkoppervlak te belichten en dient niet als zaklamp. Snelspanboorkop (fi g. 4) DC825, DC827, DC835, DC837, DC845 OPMERKING: de boorkop werkt alleen met 1/4" zeskantige hulpstukken. Zet de schakelaar in de afgrendelpositie (midden) of verwijder de accuset voordat u hulpstukken omwisselt. Om een hulpstuk te installeren, trekt u de kraag van de boorkop (c) weg van de voorkant van het werktuig, voegt u het hulpstuk in en laat de kraag los. Het hulpstuk is op zijn plaats vergrendeld. Om een hulpstuk te verwijderen trekt u de boorkopkraag weg van de voorkant van het werktuig. Verwijder het hulpstuk en laat de kraag los. Aambeeld met Weerstandspin (fi g. 5) DC820, DC822, DC830, DC832, DC840 Zet de schakelaar in de vergrendelpositie (midden) of verwijder de accuset voordat u hulpstukken verwisselt. Om een plughouder op het aambeeld te installeren plaatst u de opening aan de binnenkant van de plughouder gelijk met de weerstandspin (e) op het aambeeld (f). Druk op de plughouder totdat de weerstandspin in de opening klikt. Mogelijk moet de weerstandspin neergedrukt worden voor het juist plaatsen van de plughouder.NEDERLANDS

VOORZICHTIG: Gebruik enkel impactplughouders. Niet- impactplughouders kunnen breken en gevaar opleveren. Controleer de plughouder voor gebruik om zeker te zijn dat deze geen scheuren vertoont. Om een plughouder te verwijderen drukt u de weerstandspin door de opening en trekt u de plughouder eraf. Gebruik Uw slagwerktuig veroorzaakt de volgende outputtorsie: Cat # Voet-Pond Inch-Pond Nm DC820 145 1740 195 DC822 145 1740 195 DC825 111 1330 150 DC827 111 1330 150 DC830 135 1620 180 DC832 135 1620 180 DC835 103 1240 140 DC837 103 1240 140 DC840 120 1440 160 DC845 96 1150 130 VOORZICHTIG: Zorg ervoor dat er een bevestiging en/of systeem is dat het torsieniveau van het werktuig aankan. Buitensporige torsie kan een breuk of persoonlijke schade veroorzaken.

1. Plaats de plughouder op de bevestigingskop.

Houd het werktuig recht op de bevestiging gericht.

2. Druk de schakelaar in om de operatie te

starten. Controleer de torsie altijd met een torsiemoersleutel, aangezien de schroeftorsie beïnvloed wordt door vele factoren, zoals:

• Spanning: Lage spanning, door een bijna lege batterij, vermindert de schroeftorsie.

• Grootte van de plughouder: Door een plughouder met verkeerde afmetingen te gebruiken, kan de schroeftorsie verminderd worden.

• Boutgrootte: Een grotere boutdiameter vereist doorgaans een hogere schroeftorsie. Schroeftorsie zal ook variëren naargelang de lengte, graad en torsiecoëfficiënt.

• Bout: Zorg ervoor dat alle draden vrij zijn van roest en ander vuil om de juiste schroeftorsie te garanderen.

• Materiaal: Het type materiaal en de polijsting van het oppervlak beïnvloedt ook de schroeftorsie.

• Schroeftijd: Een langere schroeftijd resulteert in een verhoogde schroeftorsie. Een langere schroeftorsie gebruiken dan aanbevolen is kan ervoor zorgen dat de schroeven overspannen, gestript of beschadigd raken. ONDERHOUD Uw elektrisch werktuig van DEWALT is ontworpen om gedurende een lange periode te werken met een minimum aan onderhoud. Een permanente goede werking is afhankelijk van goed onderhoud en een regelmatige reiniging van het gereedschap. WAARSCHUWING: Om het risico op ernstig letsel te verkleinen, dient u het werktuig uit te schakelen en de accuset te verwijderen voordat u hulpstukken of accessoires aan- of afkoppelt. Een toevallige activering kan verwondingen veroorzaken. Aan de lader en de accu kan geen onderhoud worden verricht. Er zitten binnen in het apparaat geen onderdelen die onderhoudswerkzaamheden vereisen. Smering Uw elektrisch gereedschap behoeft geen extra smering. Reinigen WAARSCHUWING: Blaas vuil en stof met droge lucht uit de behuizing als vuil zich zichtbaar opstapelt in en rond de ventilatieopeningen. Draag goedgekeurde oogbescherming en goedgekeurd stofmasker bij het uitvoeren van deze procedure. WAARSCHUWING: Gebruik nooit oplosmiddelen of andere ruwe chemicaliën voor het reinigen van de niet-metalen onderdelen van het werktuig. Deze chemicaliën kunnen de materialen die in deze onderdelen gebruikt worden, verzwakken. Gebruik een doek enkel bevochtigd met water en zachte zeep. Laat nooit vloeistof inNEDERLANDS

het gereedschap lopen en dompel nooit enig deel van het gereedschap onder in vloeistof.

SCHOONMAAKINSTRUCTIES VOOR DE LADER

WAARSCHUWING: Schokgevaar. Haal de stekker van de lader uit het stopcontact voordat u het apparaat reinigt. Verwijder vuil en vet met een doek of zachte, niet-metalen borstel van de buitenkant van de werklamp/lader. Gebruik geen water of schoonmaakmiddel. Optionele hulpstukken WAARSCHUWING: Omdat hulpstukken, behalve die van DEWALT, niet zijn getest in combinatie met dit product, kan het gebruik van dergelijke hulpstukken gevaarlijk zijn. Om het risico van letsel te beperken, mogen bij dit product uitsluitend accessoires worden gebruikt die zijn aanbevolen door DEWALT. Raadpleeg uw dealer voor nadere informatie over de geschikte hulpstukken en accessoires. Milieubescherming Aparte inzameling. Dit product mag niet bij het normale huishoudafval worden gegooid. Als u op een dag merkt dat uw DEWALT product vervangen moet worden of dat u het verder niet kunt gebruiken, gooi het dan niet bij het huishoudafval. Dit product moet afzonderlijk ingezameld worden. Aparte inzameling van gebruikte producten en verpakkingen maakt recycling en hergebruik van materialen mogelijk. Hergebruik van gerecycleerde materialen helpt milieuvervuiling te voorkomen en vermindert de vraag naar grondstoffen. Plaatselijke voorschriften bepalen mogelijk een aparte inzameling voor elektrische producten, in containerparken of bij de verkoper wanneer u een nieuw product koopt. DEWALT beschikt over een gebouw voor de verzameling en recyclage van DEWALT producten die het einde van hun levensduur hebben bereikt. Om van deze dienst gebruik te maken, kunt u uw product terugbrengen naar elke erkende reparateur die hem voor ons zal inzamelen. U kunt de dichtstbijzijnde erkende reparateur vinden door contact op te nemen met uw plaatselijke

EWALT kantoor op het adres dat in deze handleiding staat. Of u kunt een lijst met erkende

EWALT reparateurs en alle gegevens over onze herstellingsdienst en contactinformatie vinden op www.2helpU.com. Herlaadbare accu Deze duurzame accu moet herladen worden als hij niet krachtig genoeg blijkt tijdens het uitvoeren van klussen die daarvoor vlot verliepen. Aan het einde van zijn technische levensduur dient u dit werktuig weg te gooien met respect voor het milieu:

• Gebruik de accu helemaal op en verwijder deze vervolgens uit het werktuig.

• Li-Ion, NiCd en NiMH cellen zijn recycleerbaar. Breng ze naar uw dealer of een plaatselijk recyclagecentrum. De ingezamelde accu’s worden gerecycleerd of op de correcte manier weggegooid.NEDERLANDS

GARANTIE DEWALT vertrouwt op de kwaliteit van zijn producten en biedt professionele gebruikers van het product een uitstekende garantie. Deze garantieverklaring is een aanvulling op uw contractuele rechten als een professionele gebruiker of uw wettelijke rechten als een particuliere, niet-professionele gebruiker, en is op geen enkele wijze van invloed op deze rechten. De garantie is geldig binnen het grondgebied van de Lidstaten van de Europese Unie en de Europese Vrijhandelszone.

• 30 DAGEN NIET GOED GELD TERUG GARANTIE • Als u niet geheel tevreden bent over de prestaties van uw D EWALT-gereedschap, kunt u dit compleet met de originele onderdelen, zoals u het hebt aangekocht. binnen 30 dagen, gewoon terugbrengen bij het verkooppunt en omruilen voor een ander stuk gereedschap of tegen restitutie van het aankoopbedrag. Het product mag niet in onredelijke mate zijn versleten en u dient een aankoopbewijs te overleggen.

• EEN JAAR GRATIS ONDERHOUDSCONTRACT • Als onderhouds- of servicewerkzaamheden nodig zijn voor uw DEWALT-gereedschap, in de 12 maanden na uw aankoop, hebt u recht op één jaar gratis service. Deze zal kosteloos worden uitgevoerd in een DEWALT-servicecentrum. U dient een aankoopbewijs te overleggen. Inclusief arbeidskosten. Exclusief accessoires en reserveonderdelen, tenzij deze defect raakten en onder de garantie vielen.

• EEN JAAR VOLLEDIGE GARANTIE • Als uw DEWALT-product defect raakt als gevolg van het gebruik van verkeerde materialen of onjuiste constructie binnen 12 maanden na de datum van aankoop, garandeert DEWALT alle defecte onderdelen gratis te vervangen of – naar onze beoordeling – het apparaat gratis te vervangen, op voorwaarde dat:

• Het product niet verkeerd gebruikt is;

• Het product in redelijke mate is versleten;

• Er geen reparaties zijn ondernomen door niet-geautoriseerde personen;

• U een aankoopbewijs kunt overleggen;

• Het product compleet met alle originele onderdelen wordt geretourneerd. Als u aanspraak wilt maken op de garantie, neem dan contact op met uw leverancier of zoek het officiële D EWALT-servicecentrum bij u in de buurt in de DEWALT-catalogus of neem contact op met het DEWALT-kantoor op het adres dat wordt vermeld in deze handleiding. Een lijst van officiële DEWALT- servicecentra en volledige details over onze after-sales-service zijn ook te vinden op internet via: www.2helpU.com.NORSK
