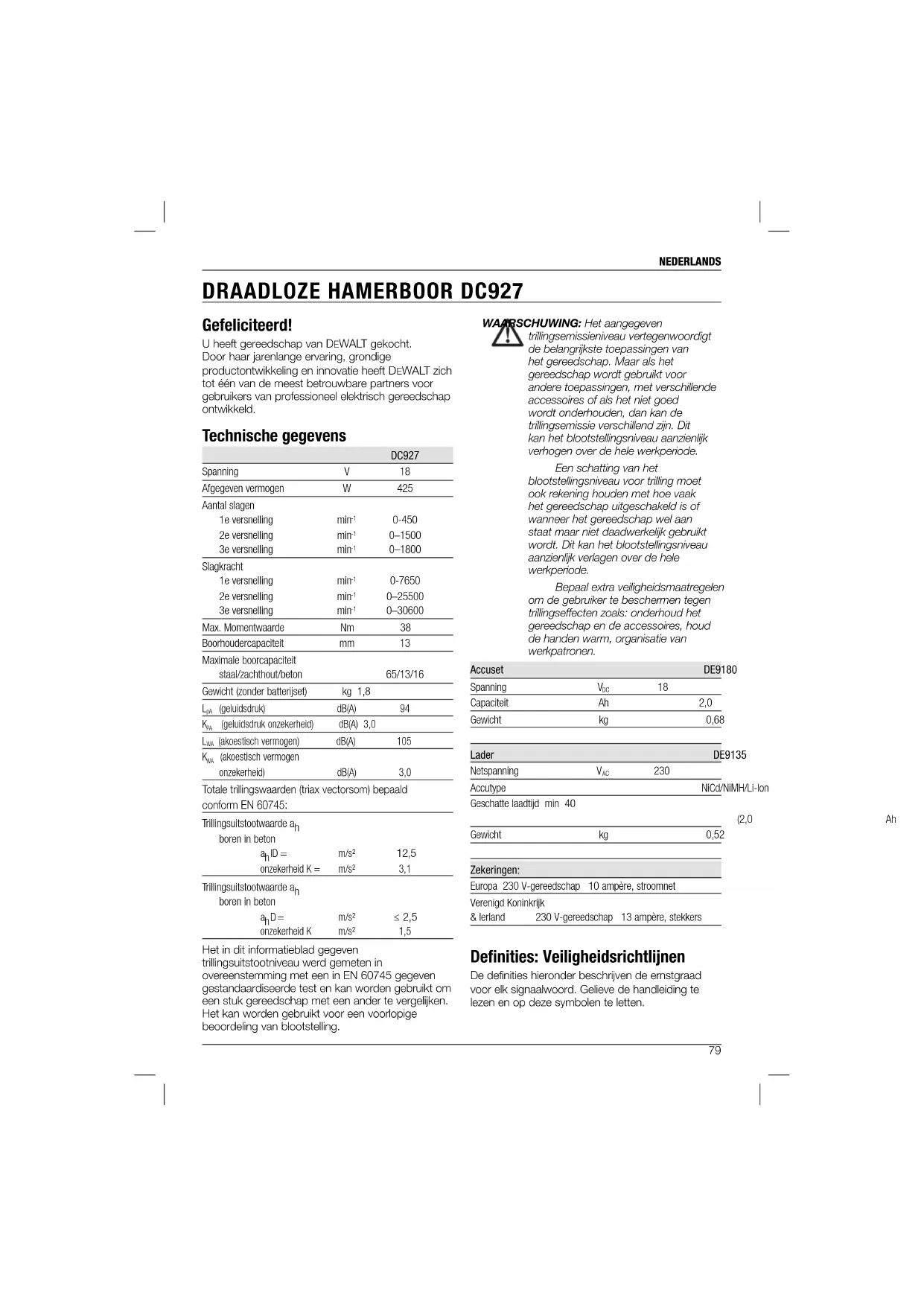

GEBRUIKSAANWIJZING DC927 DEWALT

WAARSCHUWING: Het aangegeven trillingsemissieniveau vertegenwoordigt de belangrijkste toepassingen van het gereedschap. Maar als het gereedschap wordt gebruikt voor andere toepassingen, met verschillende accessoires of als het niet goed wordt onderhouden, dan kan de trillingsemissie verschillend zijn. Dit kan het blootstellingsniveau aanzienlijk verhogen over de hele werkperiode. Een schatting van het blootstellingsniveau voor trilling moet ook rekening houden met hoe vaak het gereedschap uitgeschakeld is of wanneer het gereedschap wel aan staat maar niet daadwerkelijk gebruikt wordt. Dit kan het blootstellingsniveau aanzienlijk verlagen over de hele werkperiode. Bepaal extra veiligheidsmaatregelen om de gebruiker te beschermen tegen trillingseffecten zoals: onderhoud het gereedschap en de accessoires, houd de handen warm, organisatie van werkpatronen. Accuset DE9180 Spanning V

Accutype NiCd/NiMH/Li-Ion Geschatte laadtijd min 40 (2,0 Ah accusets) Gewicht kg 0,52 Zekeringen: Europa 230 V-gereedschap 10 ampère, stroomnet Verenigd Koninkrijk & Ierland 230 V-gereedschap 13 ampère, stekkers Defi nities: Veiligheidsrichtlijnen De definities hieronder beschrijven de ernstgraad voor elk signaalwoord. Gelieve de handleiding te lezen en op deze symbolen te letten. Gefeliciteerd! U heeft gereedschap van DEWALT gekocht. Door haar jarenlange ervaring, grondige productontwikkeling en innovatie heeft D EWALT zich tot één van de meest betrouwbare partners voor gebruikers van professioneel elektrisch gereedschap ontwikkeld. Technische gegevens DC927 Spanning V 18 Afgegeven vermogen W 425 Aantal slagen 1e versnelling min

0-450 2e versnelling min

0–1800 Slagkracht 1e versnelling min

0-7650 2e versnelling min

0–25500 3e versnelling min

0–30600 Max. Momentwaarde Nm 38 Boorhoudercapaciteit mm 13 Maximale boorcapaciteit staal/zachthout/beton 65/13/16 Gewicht (zonder batterijset) kg 1,8

(geluidsdruk) dB(A) 94

(geluidsdruk onzekerheid) dB(A) 3,0

(akoestisch vermogen) dB(A) 105

(akoestisch vermogen onzekerheid) dB(A) 3,0 Totale trillingswaarden (triax vectorsom) bepaald conform EN 60745: Trillingsuitstootwaarde a

m/s² 12,5 onzekerheid K = m/s² 3,1 Trillingsuitstootwaarde a

m/s² ≤ 2,5 onzekerheid K m/s² 1,5 Het in dit informatieblad gegeven trillingsuitstootniveau werd gemeten in overeenstemming met een in EN 60745 gegeven gestandaardiseerde test en kan worden gebruikt om een stuk gereedschap met een ander te vergelijken. Het kan worden gebruikt voor een voorlopige beoordeling van blootstelling.NEDERLANDS

GEVAAR: Wijst op een dreigende gevaarlijke situatie die, indien niet vermeden, zal leiden tot de dood of ernstige verwondingen. WAARSCHUWING: Wijst op een mogelijk gevaarlijke situatie die, indien niet vermeden, zou kunnen leiden tot de dood of ernstige letsels. VOORZICHTIG: Wijst op een mogelijk gevaarlijke situatie die, indien niet vermeden, kan leiden tot kleine of matige letsels. VOORZICHTIG: Indien gebruikt zonder het veiligheidsalarmsymbool wijst dit op een mogelijk gevaarlijke situatie die, indien niet vermeden, kan leiden tot schade aan eigendommen. Wijst op risico van een elektrische schok. Wijst op brandgevaar. EG-conformiteitsverklaring DC927 DEWALT verklaart dat deze onder “technische gegevens” beschreven producten werden ontworpen in overeenstemming met: 98/37/EEC (tot 28 dec. 2009), 2004/108/EC, 2006/42/EC (vanaf 29 dec. 2009) 2006/95/EC, EN 55014-1, EN 55014-2, EN 60745-1, EN 60745-2-6. Voor meer informatie kunt u contact opnemen met DEWALT op onderstaand adres, of kunt u de achterzijde van de handleiding raadplegen. Ondergetekende is verantwoordelijk voor het samenstellen van het technische bestand en legt deze verklaring af namens DEWALT. Horst Grossmann Vice-president Techniek en productontwikkeling DEWALT, Richard-Slinger-Strase 11, D-65510, Idstein, Duitsland 30/10/2007 WAARSCHUWING: Lees de instructiehandleiding om het risico op letsel te verminderen. Algemene veiligheidswaarschuwingen elektrisch gereedschap WAARSCHUWING! Lees alle veiligheidswaarschuwingen en instructies Indien geen gevolg aan deze aanwijzingen wordt gegeven, kan dit leiden tot elektrische schok, brand of ernstig letsel.

BEWAAR ALLE WAARSCHUWINGEN EN

INSTRUCTIESOM LATER TE RAADPLEGEN. De term ‘elektrisch gereedschap’ in alle onderstaande waarschuwingen verwijst naar uw elektrisch gereedschap met netvoeding (met snoer) of accugedreven (draadloos) elektrisch gereedschap.

1) VEILIGHEID VAN HET WERKGEBIED

a) Houd het werkgebied schoon en zorg voor goede verlichting. Rommelige of donkere plekken vragen om ongevallen. b) Gebruik geen elektrisch gereedschap in een explosief-gevoelige omgeving, zoals in de buurt van brandbare vloeistoffen, gassen of stof. Elektrisch gereedschap creëert vonken waardoor stof of dampen vlam kunnen vatten. c) Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Verstrooidheid kan leiden tot verlies van controle over het gereedschap.

2) ELEKTRISCHE VEILIGHEID

a) Stekkers van elektrische werktuigen mogen alleen worden gebruikt in een geschikt stopcontact. Pas de stekker op geen enkele manier aan. Gebruik geen adapterstekkers met een geaard elektrisch werktuig. Ongemodificeerde stekkers en bijpassende stopcontacten verminderen het risico van elektrische schokken. b) Vermijd lichaamscontact met geaarde oppervlakten zoals leidingen, radiatoren, fornuizen en koelkasten. Er bestaat een verhoogd risico voor elektrische schokken als uw lichaam geaard is. c) Stel elektrische werktuigen niet bloot aan regen of water. Als er water in elektrische werktuigen terechtkomt, neemt het risico van een elektrische schok toe. d) Gebruik het snoer niet verkeerd. Gebruik het snoer nooit om een elektrischNEDERLANDS

werktuig te verplaatsen, te slepen of de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe kanten of bewegende delen. Beschadigde of verwarde snoeren verhogen het risico van een elektrische schok. e) Als u een elektrisch werktuig buiten bedient, gebruik dan een verlengsnoer dat geschikt is voor gebruik in de open lucht. Het gebruik van een snoer dat geschikt is voor gebruik in de open lucht, vermindert het risico van een elektrische schok. f) Indien het bedienen van een elektrisch gereedschap in een vochtige plaats niet kan worden vermeden, gebruik dan een voeding beschermd door een RCD (residustroomapparaat). Het gebruik van een RCD verlaagt het risico van elektrische schokken.

3) PERSOONLIJKE VEILIGHEID

a) Blijf alert, kijk naar wat u doet en gebruik uw gezond verstand als u elektrische werktuigen gebruikt. Gebruik geen elektrische werktuigen als u moe of onder de invloed van drugs, alcohol of medicijnen bent. Een moment van onoplettendheid tijdens het gebruik van een elektrisch werktuig kan leiden tot ernstig letsel. b) Gebruik een beschermende uitrusting. Draag altijd oogbescherming. Het gebruik van veiligheidsuitrustingen zoals een stofmasker, antislip-veiligheidsschoenen, een helm of gehoorbescherming, vermindert de kans op letsels. c) Vermijd dat het werktuig onopzettelijk start. Zorg ervoor dat de schakelaar in de stand ‘uit’ is voordat u aansluit op de stroombron en/of accu bij het opnemen of verdragen van het gereedschap. Als u elektrische werktuigen met uw vinger op de schakelaar verplaatst, of een elektrisch werktuig aansluit met de schakelaar al aan, kan dit ongevallen tot gevolg hebben. d) Verwijder alle afstelsleutels of moersleutels voordat u het elektrische werktuig aanzet. Een moersleutel of afstelsleutel die nog vastzit aan een draaiend onderdeel van het elektrische werktuig, kan tot letsels leiden. e) Reik niet te ver. Sta stevig op de grond en behoud voortdurend uw evenwicht. Hierdoor hebt u in onverwachte omstandigheden een betere controle over het elektrische werktuig. f) Draag geschikte kleding. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vastraken in bewegende onderdelen. g) Als er hulpmiddelen zijn geleverd voor de verbinding van voorzieningen voor stofafvoer en stofverzameling, zorg dan ervoor dat ze aangesloten zijn en op de juiste manier worden gebruikt. Stofverzameling kan aan stof gerelateerde gevaren beperken.

4) HET GEBRUIK EN ONDERHOUD VAN ELEKTRISCHE

WERKTUIGEN a) Forceer het elektrische werktuig niet. Gebruik het juiste elektrische werktuig voor uw toepassing. Het gereedschap zal zijn werk beter en veiliger doen tegen de snelheid waarvoor het is bedoeld. b) Gebruik het elektrische werktuig niet als de schakelaar het niet in- en uitschakelt. Elk werktuig dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd. c) Koppel de stekker los van de stroombron en/of accu van het elektrische gereedschap voordat u aanpassingen aanbrengt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrische werktuig toevallig wordt geactiveerd. d) Bewaar elektrische werktuigen die niet worden gebruikt buiten het bereik van kinderen en laat mensen die niet vertrouwd zijn met het elektrische werktuig of met deze instructies het elektrische werktuig niet gebruiken. Elektrische werktuigen zijn gevaarlijk in de handen van onervaren gebruikers. e) Onderhoud elektrische werktuigen. Controleer op foutieve uitlijning of vastlopen van beweegbare delen, gebroken onderdelen of een andere omstandigheid die de werking van het elektrische werktuig kan beïnvloeden. Als het elektrische werktuig beschadigd is, laat dit dan repareren voordat u het gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrische werktuigen. f) Houd zaagwerktuigen scherp en schoon. Goed onderhouden zaagwerktuigen met scherpe zaagkanten zullen minder snel vastlopen en zijn makkelijker te gebruiken.NEDERLANDS

g) Gebruik het elektrische werktuig, hulpstukken e.d. overeenkomstig deze instructies en houd daarbij rekening met de werkomstandigheden en het uit te voeren werk. Het gebruik van het elektrische werktuig voor handelingen die afwijken van die waarvoor het werktuig bedoeld is, zou een gevaarlijke situatie tot gevolg kunnen hebben.

5) GEBRUIK EN ONDERHOUD VAN WERKTUIGEN OP ACCU

a) Herlaad alleen met de lader die wordt vermeld door de fabrikant. Een lader die geschikt is voor een bepaalde soort accuset kan leiden tot een brandrisico als deze lader wordt gebruikt met een andere accuset. b) Gebruik elektrische werktuigen alleen met speciaal daarvoor bestemde accusets. Gebruik van een andere accuset kan een risico op verwondingen en brand tot gevolg hebben. c) Wanneer de accu niet wordt gebruikt, houd die dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding kunnen maken van de ene pool naar de andere.Het kortsluiten van de polen van de batterij kan leiden tot brandwonden of brand. d) Wanneer de accu onjuist wordt gebruikt, kan vloeistof uit de accu weglekken. Vermijd contact met deze vloeistof. Als er per ongeluk contact ontstaat, spoel dan af met water. Raadpleeg een arts wanneer de vloeistof in contact komt met de ogen. Vloeistof die uit de accu lekt, kan irritatie of brandwonden veroorzaken.

a) Laat uw elektrische werktuig onderhouden door een erkende onderhoudsmonteur die alleen identieke vervangingsonderdelen gebruikt. Hiermee wordt de veiligheid van het elektrische werktuig gewaarborgd. AANVULLENDE SPECIFIEKE VEILIGHEIDSREGELS Veiligheidswaarschuwingen boor/ klopboor/hamerboor

• Draag oorbescherming bij impactboren. Blootstelling aan lawaai kan leiden tot gehoorverlies.

• Houd het gereedschap vast bij de geïsoleerde grijpvlakken wanneer u een karwei uitvoert waarbij het zaaggereedschap in aanraking kan komen met verborgen snoeren of zijn eigen snoer. Wanneer een hulpstuk een stroomdraad raakt, kunnen de metalen delen van het elektrische gereedschap onder stroom komen te staan en kan de gebruiker een schok krijgen.

• Gebruik de zijhandgrepen die bij dit gereedschap werden geleverd. Als u de controle over het apparaat verliest, kunt u verwondingen oplopen.

• Gebruik klemmen of een andere praktische methode om het werkstuk stevig vast te klemmen op een stabiel werkblad. Het te bewerken object in uw hand of tegen uw lichaam houden, is niet stabiel en kan leiden tot verlies van controle.

• Draag oorbescherming wanneer u de hamerboor langdurig gebruikt. Langdurige blootstelling aan lawaai kan gehoorbeschadiging veroorzaken. Tijdelijk gehoorverlies of ernstige schade aan het trommelvlies kan het gevolg zijn van hoge, door hamerboren gegenereerde geluidsniveaus.

• Draag een veiligheidsbril of andere oogbescherming. Hamer- en boorhandelingen leiden ertoe dat er deeltjes wegvliegen. Rondvliegende deeltjes kunnen leiden tot blijvende oogschade.

• Hamerboortjes en het gereedschap worden heet tijdens het gebruik. Draag handschoenen als u ze aanraakt. Labels op het gereedschap

POSITIE VAN DATUMCODE

De datumcode, die ook het jaar van fabricage bevat, staat gedrukt op het oppervlak van het omhulsel dat de bevestigingsverbinding vormt tussen het gereedschap en de accu! Voorbeeld: 2007 XX XX Fabricagejaar Belangrijke veiligheidsinstructies voor alle acculaders BEWAAR DEZE INSTRUCTIES: Deze handleiding bevat belangrijke veiligheids- en bedieningsinstructies voor de acculaders DE9130/DE9135.NEDERLANDS

• Lees voor gebruik van de accu en lader eerst alle instructies en waarschuwingen op de lader, de accuset en op het product waarin de accuset wordt gebruikt. GEVAAR: Elektrocutiegevaar. 230 volt is aanwezig op de laadterminals. Niet sonderen met geleidende voorwerpen. Dit kan leiden tot elektrische schokken of elektrocutie. WAARSCHUWING: Elektrocutiegevaar. Zorg dat er geen vloeistof in de werklamp/lader binnendringt. Dit kan leiden tot elektrische schokken. VOORZICHTIG: Risico op brandwonden. Laad, om het risico op letsel te beperken, uitsluitend oplaadbare batterijen van DEWALT op. Andere typen accu’s kunnen barsten. Dit kan leiden tot lichamelijk letsel en schade. VOORZICHTIG: Als de lader is aangesloten op de voedingsbron, kunnen de blootliggende contactpunten in de lader onder bepaalde omstandigheden kortsluiten onder invloed van vreemd materiaal. Vreemde geleidende materialen, waaronder, maar niet beperkt tot, staalwol, aluminiumfolie of een opeenhoping van metaalhoudende deeltjes, moeten uit de buurt van openingen in de lader worden gehouden. Koppel de lader altijd los van de voedingsbron als er geen accuset in zit. Ontkoppel de lader voordat u deze reinigt.

• Probeer de accuset NIET op te laden met andere laders dan de laders in deze handleiding. De lader en de accuset zijn specifiek op elkaar afgestemd.

• Deze laders zijn niet bedoeld voor ander gebruik dan het opladen van DEWALT herlaadbare accu’s. Bij andere toepassingen bestaat risico op brand, elektrische schokken of elektrocutie.

• Stel de lader niet bloot aan regen of sneeuw.

• Trek de stekker niet los aan het snoer wanneer u de lader ontkoppelt. Zo beperkt u het risico op beschadiging aan stekker en snoer.

• Plaats het snoer zo dat niemand erop kan stappen of erover kan struikelen, of het snoer op een andere andere manier kan beschadigen.

• Gebruik geen verlengsnoer, tenzij dit echt noodzakelijk is. Gebruik van een verkeerd verlengsnoer kan leiden tot risico op brand, elektrische schokken of elektrocutie.

• Plaats geen voorwerpen op de lader en plaats de lader niet op een zacht oppervlak. Hierdoor kunnen de ventilatieopeningen geblokkeerd raken, wat kan leiden tot extreem hoge interne temperaturen. Houd de lader verwijderd van warmtebronnen. De lader wordt geventileerd via groeven aan de boven- en onderkant van de behuizing.

• Gebruik de lader niet als het snoer of de stekker beschadigd is – vervang deze in dat geval direct.

• Gebruik de lader niet als er hard tegenaan is gestoten, als hij is gevallen of op enigerlei wijze is beschadigd. Ga ermee naar een erkend reparatiepunt.

• Haal de lader niet uit elkaar; ga ermee naar een erkend reparatiepunt wanneer onderhoud of reparatie nodig is. Als de lader verkeerd in elkaar wordt gezet, kan dit leiden tot risico op brand, elektrische schokken of elektrocutie.

• Haal de stekker van de lader uit het stopcontact voordat u deze reinigt. Zo beperkt u het risico op elektrische schokken. U vermindert dit risico niet door de accuset te verwijderen.

• NOOIT proberen twee laders samen te verbinden.

• De lader is ontworpen om te functioneren met de standaard 230V huishoudelijke stroomvoorziening. Probeer het toestel niet te gebruiken met een andere spanning. Dit geldt niet voor de lader van het apparaat.

BEWAAR DEZE INSTRUCTIES

Laders De DE9135-lader werkt met NiCd, NiMH- of Li-Ion- batterijen van 7,2 – 18 V. Deze laders vereisen geen aanpassing en zijn ontworpen om er zo eenvoudig mogelijk mee te kunnen werken. Laadprocedure GEVAAR: Elektrocutiegevaar. Er is 230 volt aanwezig op laadstations. Niet sonderen met geleidende voorwerpen. Risico van elektrische schok of elektrocutie.NEDERLANDS

1. Sluit de lader (h) aan op een geschikt

stopcontact voordat u de accuset erin plaatst.

2. Plaats de accuset in de lader. Het rode (oplaad-)

lampje zal doorlopend knipperen om aan te geven dat het oplaadproces begonnen is.

3. Als het rode AAN-lampje continu blijft branden,

is het opladen voltooid. De accu is volledig opgeladen en mag onmiddellijk worden gebruikt of in de lader blijven. Oplaadproces In onderstaande tabel staat aangegeven hoe u uit de oplaadindicatoren kunt afleiden in welk stadium van het opladen de accu zich bevindt. Stadium van opladen bezig met opladen – – – – – – volledig opgeladen ––––––––––– hete/koude accuvertraging ––– – ––– – accuset vervangen ••••••••••• probleem •• •• •• •• Automatische verversing De automatische verversingsmodus zal de individuele cellen in de accuset gelijkschakelen of balanceren op het piekvermogen van de accu. De accuset dient wekelijks bijgeladen te worden, of wanneer de accu niet langer de gebruikelijke capaciteit levert. Om de accuset bij te laden, plaatst u de accu op de gebruikelijke manier in de lader. Laat de accuset ten minste 8 uur in de lader. Hete/koude accuvertraging Als de lader een accu detecteert die te heet of te koud is, begint de lader automatisch een hete/koude accuvertraging, waarbij het opladen vertraagd wordt totdat de accu een geschikte temperatuur heeft bereikt. De lader schakelt dan automatisch over op de acculaadmodus. Hiermee wordt een maximale levensduur van de accu gegarandeerd.

BESCHERMING TEGEN VOLLEDIGE ONTLADING

Wanneer de accuset zich in het werktuig bevindt, is deze beschermd tegen volledige ontlading Belangrijke veiligheidsinstructies voor alle accusets. Wanneer u vervangingsaccusets besteld, zorg er dan voor dat u het catalogusnummer en de spanning vermeldt. Raadpleeg de tabel achteraan deze handleiding voor de compatibiliteit van laders en accusets. De accuset is niet volledig opgeladen wanneer die uit de verpakking komt. Vooraleer u de accuset en de lader gebruikt, dient u de volgende veiligheidsinstructies te lezen. Volg daarna de beschreven oplaadprocedure.

LEES ALLE INSTRUCTIES

• Gebruik geen elektrisch werktuig in een explosieve omgeving, zoals in de buurt van brandbare vloeistoffen, gassen of stof. Door de batterij in de lader te plaatsen of eruit te halen kunnen stof of dampen ontvlammen.

• Laad de accusets enkel in DEWALT laders.

• GELIEVE NIET met water of andere vloeistoffen te besprenkelen of hierin onder te dompelen.

• Het werktuig en de accuset niet opbergen of gebruiken in ruimtes waar de temperatuur 40˚ C (105° F) kan bereiken of overschrijden (zoals buitenloodsen of metalen gebouwen in de zomer). GEVAAR: Elektrocutiegevaar. Probeer nooit een accu te openen, om welke reden dan ook. Als het omhulsel van de accuset gebarsten of beschadigd is, plaats deze niet in de lader. Dit kan leiden tot elektrische schokken of elektrocutie. Beschadigde accusets moeten terugbezorgd worden aan de klantendienst voor recyclage. WAARSCHUWING: Probeer nooit een accu te openen, om welke reden dan ook. Als het omhulsel van de accuset gebarsten of beschadigd is, plaats deze niet in de lader. Gelieve de accuset niet samen te drukken, te laten vallen of te beschadigen. Gebruik geen accuset of lader die een zware klap heeft gekregen, gevallen is, overreden is of beschadigd is op welke manier dan ook (bv. doorboord met een spijker, geraakt met een hamer, platgetrapt). Beschadigde accusets moeten teruggebracht worden naar het reparatiepunt voor recyclage. VOORZICHTIG: Wanneer het werktuig niet gebruikt wordt, plaats het dan op zijn zijkant op een stabiele ondergrond waar niemand er kan over struikelen of vallen. Sommige werktuigen met grote accusets staan rechtop op de accuset, waardoor deze makkelijk omver kan vallen.NEDERLANDS

• Verbrand de accuset niet, ook al is deze ernstig beschadigd of totaal versleten. De accuset kan ontploffen in vuur.

• Er kan een klein vloeistoflek optreden uit de accuset bij extreem gebruik of extreme temperaturen. Dit wijst niet op een probleem. Als de buitenste zegel echter gebroken is: a. en de batterijvloeistof raakt uw huid, was deze dan onmiddellijk met zeep en water gedurende verschillende minuten. b. en de batterijvloeistof komt in uw ogen terecht, spoel deze dan met schoon water gedurende minimaal 10 minuten uit en zoek onmiddellijk medische hulp. (Medische opmerking: de vloeistof is 25-35% oplossing van kaliumhydroxide.)

• Verbrand de accuset niet, ook als deze ernstig beschadigd is of volledig versleten. De accuset kan ontploffen in vuur. Er ontstaan giftige dampen en materialen wanneer lithium- ion accusets verbrand worden.

• Als de batterij-inhoud in contact komt met de huid, was deze onmiddellijk met milde zeep en water. Als de batterij-inhoud in de ogen terecht komt, spoel water over het open oog gedurende 15 minuten of totdat de irritatie stopt. Indien medische hulp noodzakelijk is: de elektrolyt is samengesteld uit een mengeling van vloeibare organische carbonaten en lithiumzouten.

• De inhoud van geopende batterijcellen kan irritatie bij ademhaling veroorzaken. Zorg voor frisse lucht. Als de symptomen blijven aanhouden, schakelt u het beste medische hulp in. WAARSCHUWING: Risico op brandwonden. Batterijvloeistof kan ontvlambaar zijn als deze blootgesteld wordt aan vonken of vlammen. Accudop (afb. 3) Een beschermende accudop wordt meegeleverd om de aansluitpunten van een losgekoppelde accu te bedekken. Zonder de beschermdop zouden losse metalen voorwerpen de aansluitpunten kunnen kortsluiten, wat leidt tot een brandrisico en schade aan de accu veroorzaakt.

1. Verwijder de beschermende accudop voordat

u de accuset in de lader of het apparaat plaatst (afb. 3A).

2. Plaats de beschermdop onmiddellijk op de

aansluitpunten nadat u de accu uit de lader of het werktuig hebt verwijderd (afb. 3B). WAARSCHUWING: Zorg dat de beschermende accudop op zijn plaats zit voordat u een losgekoppelde accu oppakt of opbergt. Accuset (afb. 1) ACCUTYPE De DC927 werkt op 18-volt accu’s. Conseils pour le rangement

Niet blootstellen aan water. Zorg dat beschadigde snoeren meteen vervangen worden. Alleen opladen tussen 4 °C en 40 °C. Denk aan het milieu wanneer u de accuset weggooit. Verbrand de NiMH, NiCd+ en Li-Ion accusets niet. Laadt NiMH en NiCd accu’s op. Laadt Li-Ion accusets op. Raadpleeg de technische informatie voor de oplaadtijd. Inhoud van het pakket Het pakket bevat: 1 Draadloze hamerboor 1 Zijhandgreep 2 Accusets 1 Lader 1 Gebruiksaanwijzing 1 Vergrote tekening OPMERKING: Accusets en laders zijn niet bij N-modellen inbegrepen.

• Controleer het gereedschap, onderdelen of hulpstukken op schade die tijdens het vervoer veroorzaakt kan zijn.

• Neem de tijd om vóór het gebruik deze gebruiksaanwijzing aandachtig te lezen. Beschrijving (afb. 1–5)

WAARSCHUWING: Breng nooit veranderingen aan het elektrisch gereedschap of enig onderdeel daarvan aan. Dit kan schade of lichamelijk letsel tot gevolg hebben. a. Drukschakelaar b. Controleknop links/rechts c. Standbedieningskraag d. Draaimomentaanpassingskraag e. Versnellingschakelaar f. Boorhouderkraag g. Accu-ontkoppelknoppen BEOOGD GEBRUIK Uw DC927-hamerboor werd ontworpen voor professioneel boren, hamerboren en schroevendraaiertoepassingen NIET gebruiken in vochtige omstandigheden of in de buurt van ontvlambare vloeistoffen of gassen. Deze hamerboren zijn professionele elektrische gereedschappen. HOUD het werktuig uit de buurt van kinderen. Toezicht is vereist wanneer dit gereedschap wordt gebruikt door onervaren personen. Elektrische veiligheid De elektrische motor werd voor slechts één spanning ontworpen. Controleer altijd of de spanning van de accuset overeenstemt met de spanning op de kenplaat. Zorg ook dat de spanning van uw lader overeenkomt met die van uw netspanning. Uw DEWALT-lader is dubbel geïsoleerd in overeenstemming met EN 60335; er is daarom geen aardingsdraad nodig. Indien het voedingssnoer beschadigd is, moet het worden vervangen door een speciaal vervaardigd snoer dat verkrijgbaar is via de onderhoudsafdeling van DEWALT. Een verlengsnoer gebruiken Gebruik geen verlengsnoer, tenzij absoluut noodzakelijk. Gebruik een goedgekeurd verlengsnoer dat geschikt is voor de stroomtoevoer van uw lader (zie technische gegevens). De minimumafmeting van de geleider is 1 mm

; de maximumlengte is 30 m. Wanneer het verlengsnoer op een haspel zit, rol het snoer dan helemaal af.

MONTAGE EN AANPASSINGEN

WAARSCHUWING: vóór montage en aanpassing moet u altijd de accu verwijderen. Schakel het werktuig altijd uit voordat u de accu aanbrengt of verwijdert. WAARSCHUWING: gebruik alleen de accusets en laders van D EWALT.NEDERLANDS

De accuset in het gereedschap plaatsen en eruit verwijderen (afb. 2) WAARSCHUWING: om het risico van ernstig letsel te verkleinen, dient u het gereedschap uit te schakelen en de accuset te verwijderen voordat u aanpassingen maakt, of hulpstukken of accessoires verwijdert of plaatst. Een toevallige activering kan letsel toebrengen. OM DE ACCUSET IN DE HANDGREEP VAN HET

GEREEDSCHAP TE PLAATSEN

1. Breng de onderkant van het gereedschap op

gelijke hoogte van de inkeping in de handgreep van het gereedschap (afb. 2).

2. Schuif de accuset stevig in de handgreep totdat

u het slot op zijn plaats hoort klikken.

1. Druk op de ontkoppelknoppen van de accu (g)

en trek de accuset stevig uit de handgreep van het gereedschap.

2. Plaats de accuset in de lader zoals beschreven

in de laadsectie van deze handleiding. BEDIENING Gebruiksaanwijzing WAARSCHUWING: neem altijd de veiligheidsinstructies en geldende voorschriften in acht. Zijhandgreep WAARSCHUWING: om het risico van persoonlijk letsel te voorkomen, moet het gereedschap ALTIJD worden bediend met de op de juist manier geïnstalleerde zijhandgreep. Als u dit niet doet, kan de zijhandgreep tijdens de bediening van zijn plaats glijden waarmee de controle wordt verloren. Houd het gereedschap met beide handen vast om maximale controle te houden. De zijhandgreep wordt aan de voorkant van de versnellingsbehuizing zoals weergegeven aangebracht en kan naar wens worden gedraaid voor rechts- of linkshandig gebruik. De zijhandgreep moet goed worden vastgezet om weerstand te bieden tegen de draaiende beweging van het gereedschap als het accessoire vastloopt of hapert. Zorg dat u de zijhandgreep aan het uiteinde vasthoudt om het gereedschap tijdens het haperen onder controle te houden. Als het model niet is uitgerust met een zijhandgreep, pak dan de boor met één hand op de handgreep en één hand op de accuset. Variabele snelheidsschakelaar (afb. 1) Zet het toestel aan door de drukschakelaar (a) in te drukken. Zet het toestel uit door de drukschakelaar los te laten. Uw gereedschap is uitgerust met een remfunctie. De boorhouder zal stoppen zodra de drukschakelaar volledig is losgelaten. N.B.: onafgebroken gebruik in de variabele snelheidsstand wordt niet aanbevolen. Dit kan leiden tot schade aan de schakelaar en dient te vermeden te worden. Controleknop links/rechts (afb. 1) De controleschakelaar links/rechts (b) bepaalt de draairichting van het gereedschap en fungeert tevens als een blokkeerknop. Om een voorwaartse rotatie te selecteren, laat u de boorschakelaar los en drukt u de controleschakelaar links/rechts in aan de rechterzijde van het gereedschap. Om een omgekeerde rotatie te selecteren, drukt u de controleschakelaar links/rechts in aan de linkerzijde van het gereedschap. De centrale positie van de bedieningsfunctie zet het gereedschap in de UIT-stand. Zorg ervoor dat u de bedieningsschakelaar niet ingedrukt houdt wanneer u van draairichting verandert. LET OP: de eerste maal dat u het werktuig gebruikt nadat de draairichting is veranderd, kunt u bij het begin een klikgeluid horen. Dit is volkomen normaal en wijst niet op een probleem. Standbedieningskraag Uw boor is uitgerust met een aparte standbedieningskraag (afb. 1, c) om tussen boor-, schroevendraaien- en hamerboorstanden te wisselen. SCHROEVENDRAAIEN (AFB. 4)

1. Selecteer het gewenste bereik van de snelheid/

momentwaarde van de versnelling met drie snelheden (e) bovenaan het gereedschap om de snelheid en de momentwaarde op de geplande bewerking af te stellen. Om hetNEDERLANDS

draaimomentwaardeniveau op de juiste instelling op de boorhouderkraag in te stellen, stelt u eerst de boorhouderkraag in op een lagere instelling om ervoor te zorgen de bevestiging op uw specificatie wordt ingesteld. N.B.: gebruik de laagste momentwaarde- instelling die is vereist om de bevestiging op de gewenste diepte te zetten. Hoe lager het getal, hoe lager de uitvoer van de draaimomentwaarde.

2. Draai de standbedieningskraag (c) zodat het

schroefsymbool op één lijn staat met de pijl.

3. Stel de draaimomentaanpassingskraag (d) in op

de van toepassing zijnde getalinstelling voor de gewenste momentwaarde. N.B.: de draaimomentaanpassingskraag kan op ieder nummer worden ingesteld en worden gewijzigd tussen schroevendraaien en boorstanden met de standbedieningskraag. BOREN (AFB. 5). VOORZICHTIG: als de standkraag in de boor-/hamerboorstand staat, zal de boor niet ontkoppelen van de positie, ongeacht de positie van de draaimomentaanpassingskraag (d). Draai de standbedieningskraag (c) zodat het schroefsymbool op één lijn staat met de pijl. N.B.: de draaimomentaanpassingskraag (d) kan op eender welk getal worden ingesteld. HAMERBOREN (AFB. 6) Draai zodanig aan de standbedieningskraag (c) dat het hamersymbool op één lijn staat met de pijl. Draaimoment aanpassingskraag (afb. 4) Uw gereedschap beschikt over een aanpasbaar momentwaarde-schroevendraaiermechanisme met een brede keuze in bevestigingsvormen en -maten om te kunnen schroeven en verwijderen; en, in sommige modellen, een hamermechanisme om in metselwerk te kunnen boren. Rondom de draaimomentaanpassingskraag (d) staan getallen. Deze getallen worden gebruikt om de koppeling in te stellen ten einde een momentwaardebereik af te leveren. Hoe hoger het getal op de kraag, hoe hoger de momentwaarde en hoe groter de bevestiging die kan worden aangedreven. Om één van de getallen te kunnen selecteren, draait u eraan totdat het gewenste getal tegenover de pijl staat. Versnelling met drie snelheden (afb. 4) Met de versnelling met drie snelheden van uw gereedschap kunt u van versnelling veranderen voor een hogere keuzemogelijkheid. Om snelheid 1 te selecteren (hoogste momentwaarde-instelling), zet u het gereedschap uit en laat u het stoppen. Schuif de versnelling (e) helemaal naar links. Snelheid 2 (middelste momentwaarde en snelheidinstelling) staat in de middelste positie. Snelheid 3 (hoogste snelheidinstelling) is naar rechts. N.B.: verander niet van versnellingen als het gereedschap draait. Laat de boor altijd tot een volledige stop komen voordat u van versnelling verandert. Als u moeite hebt met het wijzingen van een versnelling, controleert u of de versnelling in één van de drie snelheidinstellingen staat. Bediening zelfklemmende boorhouder (afb. 7–9) WAARSCHUWING: probeer de boortjes (of een ander accessoire) niet vast te zetten door de voorkant van de boorhouder vast te pakken en het gereedschap aan te schakelen. Dit kan leiden tot schade aan de boorhouder en persoonlijk letsel. Vergrendel altijd de drukschakelaar als u van accessoires wisselt. WAARSCHUWING: zorg dat het boortje goed vastzit voordat u het gereedschap opstart. Een los boortje dat uit het gereedschap wordt geworpen, kan persoonlijk letsel veroorzaken.

2. Pak de boorhouderkraag (f) met een hand

vast en gebruik uw andere hand om het gereedschap vast te zetten zoals weergegeven in afbeelding 7. Draai de kraag ver genoeg naar links (vanaf de voorkant gezien) om het gewenste accessoire vast te zetten.

3. Plaats het boortje of ander accessoire

ongeveer 19 mm (3/4") in de boorhouder, zoals weergegeven in afbeelding 8. Pak de boorhouderkraag met een hand stevig vast en draai met de andere hand de kraag naar rechts (vanaf de voorkant gezien) om het gereedschap vast te zetten. Draai de kraag naar rechts totdat hij niet verder kan worden gedraaid, zoals weergegeven in afbeelding 9. Als de boorNEDERLANDS

in de voorste positie wordt bediend, zullen de grijpers van de boorhouder voortdurend om het boortje klemmen. Om het accessoire los te maken, herhaalt u bovenstaande stap 2. Bediening van de boor

1. Selecteer het gewenste bereik van de snelheid/

momentwaarde met de bereikversnellingskiezer om overeen te komen met de snelheid en momentwaarde van de geplande toepassing.

2. Voor HOUT gebruikt u spiraalboren, houtboren,

elektrische grondboren of gatenzagen. Voor METAAL gebruikt u hogesnelheidspiraalboren van staal of gatenzagen. Gebruik snijsmeermiddel voor het boren van metaal. Uitzonderingen hierop vormen gietijzer en koper dat droog moet worden geboord.

3. Pas druk altijd toe in een rechte lijn met het

boortje. Gebruik genoeg druk om te blijven boren, maar druk niet zó hard dat de motor vastloopt of het boortje eruitvliegt.

4. Houd het gereedschap stevig met beide

handen vast om tegengewicht te bieden aan de draaiende beweging van de boor.

5. ALS DE BOOR IS VASTGELOPEN, wordt

dit meestal veroorzaakt doordat het te zwaar is belast. LAAT DE DRUKSCHAKELAAR ONMIDDELLIJK LOS, verwijder het boortje uit het werkstuk en stel de reden van het vastlopen vast. KLIK DE DRUKSCHAKELAAR NIET AAN EN UIT IN EEN POGING OM DE

6. Laat de motor lopen terwijl u het boortje uit

een boorgat haalt. Dit helpt het vastlopen te voorkomen. Bediening hamerboor

1. Boor met net genoeg kracht op de hamer zodat

deze niet te veel speling heeft of “hoger” dan het boortje komt. Door te veel kracht worden er lagere boorsnelheden bereikt, wordt er teveel hitte ontwikkeld met een langere benodigde boortijd tot gevolg.

2. Boor recht en houd het boortje hierbij in een

rechte hoek ten opzichte van het werk. Oefen niet teveel zijdelingse druk op het boortje uit als u aan het boren bent omdat hierdoor in de uitsparingen van het boortje vuil komt te zitten en dat heeft een lagere boorsnelheid tot gevolg.

3. Als de hamersnelheid tijdens het boren van

diepe gaten vertraagt, trekt u het boortje gedeeltelijk uit het gat terwijl u het gereedschap laat draaien om zo vuil uit het gat te verwijderen.

4. Voor METSELWERK gebruikt u hardmetalen

boren of metselwerkboren. Een soepele, gelijkmatige uitstroom van stof uit het gat geeft de juiste boorsnelheid aan. Bediening schroevendraaier Selecteer uit drie snelheiden het gewenste bereik van de snelheid/momentwaarde met de bovenop het gereedschap gelegen versnellingskiezer om overeen te komen met de snelheid en de momentwaarde van de geplande toepassing. Plaats het gewenste bevestigingsaccessoire in de boorhouder zoals u met een boortje zou doen. Zet de draaimomentaanpassingskraag (d) in de gewenste instelling. Voer enkele testruns op een proefstukje uit of in gebieden die niet zichtbaar zijn om de juiste positie van de koppelingskraag vast te stellen. ONDERHOUD Uw elektrisch gereedschap van DEWALT is ontworpen om gedurende een lange periode te werken met een minimum aan onderhoud. Een blijvend goede werking is afhankelijk van goede verzorging en regelmatig reinigen. WAARSCHUWING: om het risico op ernstig letsel te verkleinen, dient u het gereedschap uit te schakelen en de accuset te verwijderen voordat u hulpstukken of accessoires aan- of afkoppelt. Een toevallige activering kan letsel toebrengen. De lader kan niet worden onderhouden. Er zijn geen onderdelen in de lader die door de gebruiker kunnen worden onderhouden. Smering Uw elektrisch gereedschap behoeft geen extra smering. Reinigen WAARSCHUWING: Blaas vuil en stof met droge lucht uit de behuizing als vuil zich zichtbaar opstapelt in enNEDERLANDS

rond de ventilatieopeningen. Draag goedgekeurde oogbescherming en goedgekeurd stofmasker bij het uitvoeren van deze procedure. WAARSCHUWING: Gebruik nooit oplosmiddelen of andere ruwe chemicaliën voor het reinigen van de niet-metalen onderdelen van het werktuig. Deze chemicaliën kunnen de materialen die in deze onderdelen gebruikt worden, verzwakken. Gebruik een doek enkel bevochtigd met water en zachte zeep. Laat nooit vloeistof in het gereedschap lopen en dompel nooit enig deel van het gereedschap onder in vloeistof.

SCHOONMAAKINSTRUCTIES VOOR DE LADER

WAARSCHUWING: Schokgevaar. Haal de stekker van de lader uit het stopcontact voordat u het apparaat reinigt. Verwijder vuil en vet met een doek of zachte, niet-metalen borstel van de buitenkant van de werklamp/lader. Gebruik geen water of schoonmaakmiddel. Optionele hulpstukken WAARSCHUWING: Omdat hulpstukken, behalve die van DEWALT, niet zijn getest in combinatie met dit product, kan het gebruik van dergelijke hulpstukken gevaarlijk zijn. Om het risico van letsel te beperken, mogen bij dit product uitsluitend accessoires worden gebruikt die zijn aanbevolen door DEWALT. Raadpleeg uw dealer voor nadere informatie over de geschikte hulpstukken en accessoires. Milieubescherming Aparte inzameling. Dit product mag niet bij het normale huishoudafval worden gegooid. Als u op een dag merkt dat uw DEWALT product vervangen moet worden of dat u het verder niet kunt gebruiken, gooi het dan niet bij het huishoudafval. Dit product moet afzonderlijk ingezameld worden. Aparte inzameling van gebruikte producten en verpakkingen maakt recycling en hergebruik van materialen mogelijk. Hergebruik van gerecycleerde materialen helpt milieuvervuiling te voorkomen en vermindert de vraag naar grondstoffen. Plaatselijke voorschriften bepalen mogelijk een aparte inzameling voor elektrische producten, in containerparken of bij de verkoper wanneer u een nieuw product koopt.

EWALT beschikt over een gebouw voor de verzameling en recyclage van DEWALT producten die het einde van hun levensduur hebben bereikt. Om van deze dienst gebruik te maken, kunt u uw product terugbrengen naar elke erkende reparateur die hem voor ons zal inzamelen. U kunt de dichtstbijzijnde erkende reparateur vinden door contact op te nemen met uw plaatselijke DEWALT kantoor op het adres dat in deze handleiding staat. Of u kunt een lijst met erkende DEWALT reparateurs en alle gegevens over onze herstellingsdienst en contactinformatie vinden op www.2helpU.com. Herlaadbare accu Deze duurzame accu moet herladen worden als hij niet krachtig genoeg blijkt tijdens het uitvoeren van klussen die daarvoor vlot verliepen. Aan het einde van zijn technische levensduur dient u dit werktuig weg te gooien met respect voor het milieu:

• Gebruik de accu helemaal op en verwijder deze vervolgens uit het werktuig.

• Li-Ion, NiCd en NiMH cellen zijn recycleerbaar. Breng ze naar uw dealer of een plaatselijk recyclagecentrum. De ingezamelde accu’s worden gerecycleerd of op de correcte manier weggegooid.NEDERLANDS

• 30 DAGEN GEEN RISICO TEVREDENHEIDSGARANTIE • Indien uw DEWALT-machine, om welke reden dan ook, niet geheel aan uw verwachtingen voldoet, brengt u de machine dan compleet zoals bij de aankoop en binnen de 30 dagen terug naar het erkend D EWALT verkooppunt waar u het toestel heeft gekocht, samen met uw aankoopbewijs. U ontvangt een nieuw toestel of het aankoopbedrag wordt terugbetaald.

• EEN JAAR GRATIS SERVICECONTRACT • Als u onderhoud of service nodig hebt voor uw DEWALT werktuig binnen de 12 maanden na uw aankoop, zal dit gratis worden geleverd bij een bevoegde DEWALT reparateur. U dient een aankoopbewijs voor te leggen. Dit omvat werkuren en vervangingsonderdelen voor elektrisch gereedschap. Dit omvat geen toebehoren.

• EEN JAAR VOLLEDIGE GARANTIE • Als uw DEWALT product gebreken vertoont die te wijten zijn aan slechte materialen of vakmanschap binnen 12 maanden na aankoop, garanderen wij dat we alle defectieve onderdelen gratis zullen vervangen of, naar onze keuze, de eenheid gratis zullen vervangen mits:

• Het product niet verkeerd werd gebruikt.

• Onbevoegde personen niet getracht hebben herstellingen uit te voeren.

• Bewijs van aankoop is geleverd. Deze garantie wordt aangeboden als een extra voordeel en vormt een aanvulling op de wettelijke rechten van klanten. Voor het adres van uw dichtstbijzijnde erkende DEWALT reparateur verwijzen we naar het telefoonnummer op de achterzijde van deze handleiding. Of u kunt een lijst met bevoegde DEWALT reparateurs en alle gegevens over onze herstellingsdienst en contactinformatie vinden op www.2helpU. com.NORSK
