KULLANIM KILAVUZU DC927 DEWALT

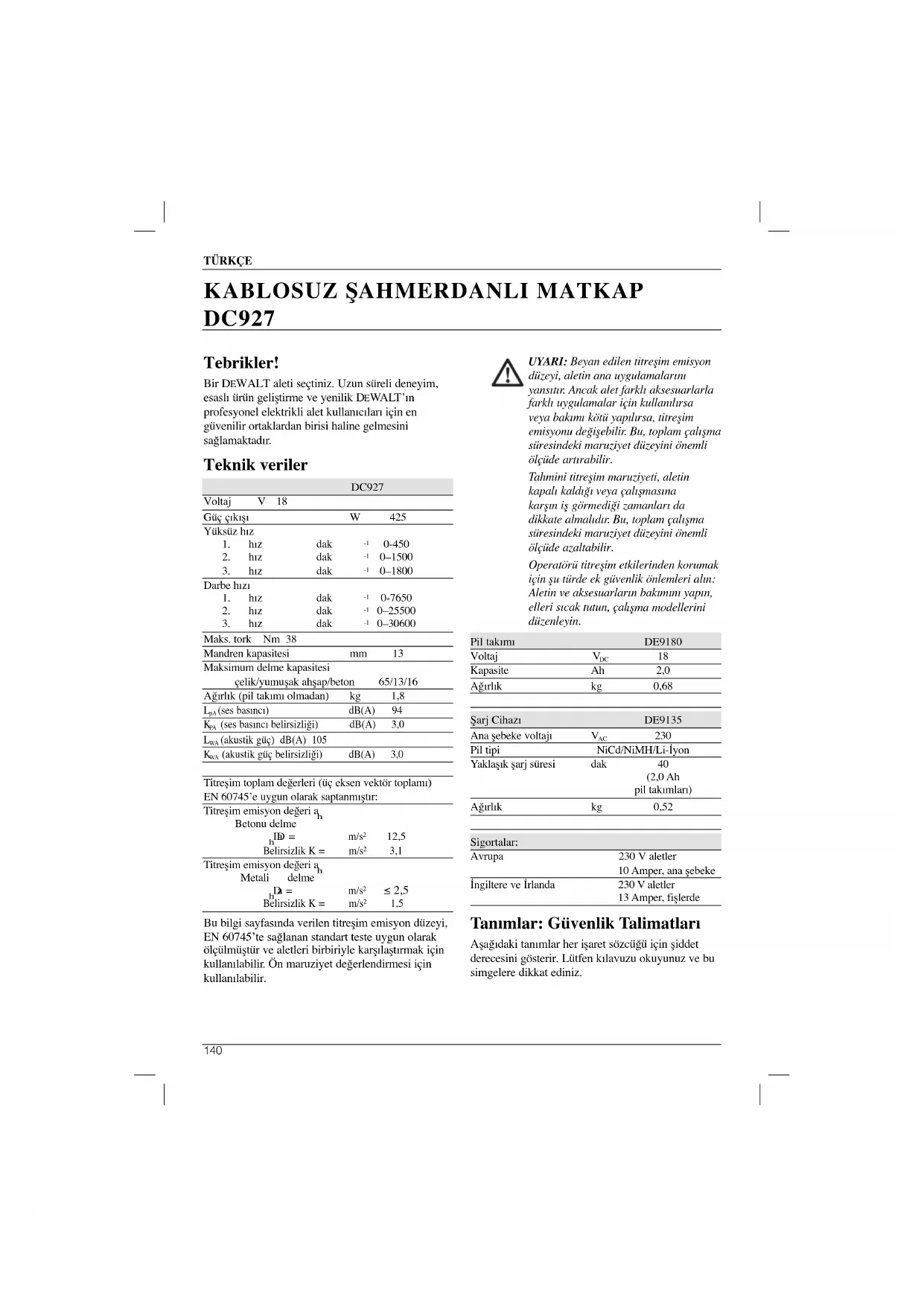

DC927 Tebrikler! Bir DEWALT aleti seçtiniz. Uzun süreli deneyim, esaslı ürün geliştirme ve yenilik D EWA LT ’ın profesyonel elektrikli alet kullanıcıları için en güvenilir ortaklardan birisi haline gelmesini sağlamaktadır. Teknik veriler DC927 Voltaj V 18 Güç çıkışı W 425 Yüksüz hız

0–30600 Maks. tork Nm 38 Mandren kapasitesi mm 13 Maksimum delme kapasitesi çelik/yumuşak ahşap/beton 65/13/16 Ağırlık (pil takımı olmadan) kg 1,8

(ses basıncı) dB(A) 94

(ses basıncı belirsizliği) dB(A) 3,0

(akustik güç belirsizliği) dB(A) 3,0 Titreşim toplam değerleri (üç eksen vektör toplamı) EN 60745’e uygun olarak saptanmıştır: Titreşim emisyon değeri a

m/s² 3,1 Titreşim emisyon değeri a

m/s² 1,5 Bu bilgi sayfasında verilen titreşim emisyon düzeyi, EN 60745’te sağlanan standart teste uygun olarak ölçülmüştür ve aletleri birbiriyle karşılaştırmak için kullanılabilir. Ön maruziyet değerlendirmesi için kullanılabilir. UYARI: Beyan edilen titreşim emisyon düzeyi, aletin ana uygulamalarını yansıtır. Ancak alet farklı aksesuarlarla farklı uygulamalar için kullanılırsa veya bakımı kötü yapılırsa, titreşim emisyonu değişebilir. Bu, toplam çalışma süresindeki maruziyet düzeyini önemli ölçüde artırabilir. Tahmini titreşim maruziyeti, aletin kapalı kaldığı veya çalışmasına karşın iş görmediği zamanları da dikkate almalıdır. Bu, toplam çalışma süresindeki maruziyet düzeyini önemli ölçüde azaltabilir. Operatörü titreşim etkilerinden korumak için şu türde ek güvenlik önlemleri alın: Aletin ve aksesuarların bakımını yapın, elleri sıcak tutun, çal ışma modellerini düzenleyin. Pil takımı DE9180 Voltaj V

Kapasite Ah 2,0 A ğırlık kg 0,68 Şarj Cihazı DE9135 Ana şebeke voltajı V

Pil tipi NiCd/NiMH/Li-İyon Yaklaşık şarj süresi dak 40 (2,0 Ah pil takımları) Ağırlık kg 0,52 Sigortalar: Avrupa 230 V aletler 10 Amper, ana şebeke İngiltere ve İrlanda 230 V aletler 13 Amper, fişlerde Tanımlar: Güvenlik Talimatları Aşağıdaki tanımlar her işaret sözcüğü için şiddet derecesini gösterir. Lütfen kılavuzu okuyunuz ve bu simgelere dikkat ediniz.TÜRKÇE

TEHLİKE: Engellenmemesi halinde ölüm veya ciddi yaralanma ile sonuçlanabilecek çok yakın bir tehlikeli durumu gösterir. UYARI: Engellenmemesi halinde ölüm veya ciddi yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumu gösterir. DİKKAT: Engellenmemesi halinde önemsiz veya orta dereceli yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumu gösterir. DİKKAT: Güvenlik alarmı simgesi olmaksızın kullanılırsa, engellenmemesi halinde mal zararı ile sonuçlanabilecek potansiyel bir tehlikeli durumu gösterir. Elektrik çarpması riskini belirtir. Yangın riskini belirtir. EC-Uygunluk bildirimi DC927

EWALT, “teknik veriler” bölümünde açıklanan bu ürünlerin 98/37/EEC (28 Aralık 2009’a kadar), 2006/42/EC (29 Aralık 2009’dan itibaren), 2006/95/EC, EN 55014-1, EN 55014-2, EN 60745-1 ve EN 60745-2-6 normlarına uygun olarak tasarlandığını beyan eder. Daha fazla bilgi için, lütfen aşağıdaki adresten

EWALT ile irtibata geçin veya kılavuzun arkasına bakın. Bu belge altında imzası bulunan yetkili, teknik dosyanın derlenmesinden sorumludur ve bu beyanı

EWALT adına vermiştir. Horst Grossmann Başkan Yardımcısı, Mühendislik ve Ürün Geliştirme

EWALT, Richard-Klinger-Strase 11, D-65510, Idstein, Almanya 30/10/2007 UYARI: Yaralanma riskini azaltmak için, kullanım kılavuzunu okuyun. Genel Elektrikli Alet Güvenlik Uyarıları UYARI! Tüm güvenlik uyarılarını ve tüm talimatları okuyun. Uyarı ve talimatlara uyulmaması elektrik çarpması, yangın ve/veya ciddi yaralanmaya yol açabilir.

TÜM UYARI VE TALIMATLARI ILERIDE

BAŞVURU AMACIYLA SAKLAYIN. Uyarılarda geçen “elektrikli alet” terimi, ana şebekeden güç alan (kablolu) elektrikli aletinizi veya pil ile çalışan (kablosuz) elektrikli aletinizi ifade etmektedir.

1) ÇALIŞMA ALANININ GÜVENLIĞI

a) Çalışma alanını temiz tutun ve iyi ışıklandırın. Karışık veya karanlık bölgeler kazalara yol açabilir. b) Elektrikli aletleri yanıcı sıvılar, gazlar veya toz gibi patlayıcıların bulunduğu ortamlarda kullanmayın. Elektrikli aletler toz veya dumanı ateşleyebilecek kıvılcımlar

ıkarmaktadır. c) Bir elektrikli aleti kullanırken çocukları ve etraftaki insanları uzakta tutun. Dikkat dağıtıcı şeyler kontrolü kaybetmenize sebep olabilir.

2) ELEKTRIK EMNIYETI

a) Elektrikli aletin fişleri prize uygun olmalıdır. Fişi hiçbir şekilde değiştirmeyin. Topraklanmış elektrikli aletler ile birlikte adaptör fişlerini kullanmayın. Değiştirilmemiş fişler ve uygun prizler elektrik çarpması riskini azaltacaktır. b) Borular, radyatörler, mutfak ocakları ve buzdolapları gibi topraklanmış yüzeylerle vücudunuzun temas etmesini engelleyin. Vücudunuzun topraklanması halinde elektrik çarpması riski artmaktadır. c) Elektrikli aletleri yağmura veya ıslak koşullara maruz bırakmayın. Bir elektrikli aletin içine giren su, elektrik çarpması riskini art ıracaktır. d) Kabloyu başka amaçlarla kullanmayın. Kabloyu hiçbir zaman elektrikli aleti taşımak, sürüklemek veya prizden çekmek üzere kullanmayın. Kabloyu ısı, yağ, keskin köşeler veya hareketli parçalardan uzakTÜRKÇE

tutun. Hasarlı veya dolaşmış kablolar elektrik çarpması riskini artırmaktadır. e) Bir elektrikli aleti dış mekanda kullanırken, dış mekan kullanımına uygun bir uzatma kablosu kullanın. Dış mekan kullanımına uygun bir kablonun kullanılması elektrik çarpması riskini azaltmaktadır. f) Elektrikli aletin nemli ortamda çalışması kaçınılmazsa, bir artık akım cihazı (RCD) korumalı besleme kullanın. RCD kullanımı elektrik çarpma riskini azaltır.

a) Bir elektrikli aleti kullanırken tetikte olun, ne yaptığınıza dikkat edin ve sağduyunuzu kullanı n. Yorgun olduğunuz zaman veya ilaç, alkol ya da başka tedavi etkisi altında iken elektrikli aleti kullanmayın. Elektrikli aletleri kullanırken bir anlık dikkatsizlik ciddi kişisel yaralanmaya yol açabilir. b) Kişisel koruyucu ekipman kullanın. Her zaman göz koruması kullanın. Uygun koşullarda kullanılan toz maskesi, kaymaz emniyet ayakkabıları, kask veya duyma koruması gibi koruyucu ekipman kişisel yaralanmaları azaltacaktır. c) İstemeyerek çalıştırmaktan kaçının. Güç kaynağını ve/veya pil takımını bağlamadan, aleti yerden kaldırmadan ya da taşımadan önce anahtarın off (kapalı) konumda olduğundan emin olun. Elektrikli aletleri parmağınız anahtar üzerindeyken taşı mak veya anahtarı açık konumdaki elektrikli aletleri prize takmak kazalara yol açacaktır. d) Elektrikli aleti açık konuma getirmeden önce varsa ayar anahtarını veya ayarlı penseyi çıkarın. Elektrikli aletin dönen bir parçasına bağlı kalan bir ayarlı pense veya anahtar kişisel yaralanmaya yol açabilir. e) Yetişemeyeceğiniz noktalara uzanmayın. Her zaman için uygun ayak basacak yer bulun ve dengenizi sağlayın. Böylece beklenmeyen durumlarda elektrikli alet daha iyi kontrol edilebilecektir. f) Uygun giysiler giyin. Bol giysiler veya takı kullanmayın. Saçınız, giysileriniz ve eldivenlerinizi hareketli parçalardan uzak tutun. Bol giysiler, takılar veya uzun saç hareketli parçalara takılabilir. g) Toz çekme ve toplama araç-gereçlerinin bağlanması için cihazlar verilmesi halinde, bunların uygun biçimde bağlanması ve kullanılmasını sağlayın. Toz toplama kullanımı tozla ilgili tehlikeleri azaltabilir.

4) ELEKTRIKLI ALETIN KULLANIMI VE

BAKIMI a) Elektrikli aleti zorlamayın. Uygulamanız için doğru elektrikli aleti kullanın. Doğru elektrikli alet, tasarlandığı hızda işi daha iyi ve daha güvenli yapacaktır. b) Açma/kapama anahtarı çalışmazsa elektrikli aleti kullanmayın. Anahtar ile kontrol edilemeyen herhangi bir elektrikli alet tehlikelidir ve tamir edilmelidir. c) Herhangi bir ayarlama yapmadan, aksesuvarları değiştirmeden veya elektrikli aletleri saklamadan önce fişi güç kaynağından çekin ve/veya pilleri çıkarın. Bu türlü koruyucu güvenlik önlemleri elektrikli aletin yanlışlıkla çalışması riskini azaltır. d) Boştaki elektrikli aletleri çocukların erişemeyeceği yerlerde muhafaza edin ve elektrikli aleti veya bu talimatları bilmeyen kişilerin elektrikli aleti kullanmasına izin vermeyin. Elektrikli aletler eğitimsiz kullanıc ıların elinde çok tehlikelidir. e) Elektrikli aletlerin bakımını yapın. Hareketli parçaların hizalanmasını veya bağlantılarını, parçaların kırık olup olmadığını ve elektrikli aletlerin çalışmasını etkileyebilecek başka koşulları kontrol edin. Hasarlı ise, kullanmadan önce elektrikli aletin tamirini yaptırın. Kazaların pek çoğu, bakımı yapılmayan elektrikli aletlerden kaynaklanmaktadır. f) Kesme aletlerini keskin ve temiz tutun. Bakımı gerektiği şekilde yapılmış keskin uçlu kesme aletlerinin rahatsızlı k yaratma olasılığı daha az, kontrolü daha kolaydır. g) Elektrikli el aletini, aksesuvarları ve uçları vb. çalışma şartlarını ve gerçekleştirilecek işi göz önüne alarak bu talimatlara göre kullanın. Elektrikli aletin amacı dışındaki işlemlerde kullanılması tehlikeli durumlara yol açabilir.

5) PIL CIHAZININ KULLANIMI VE BAKIMI

a) Sadece imalatçı tarafından belirtilen şarj cihazı ile şarj edin. Bir pil takımı türüne uygun olan bir şarj cihazı, başka bir pil takımı ile kullanıldığında yangın riski ortaya çıkarabilir. b) Elektrikli aletleri sadece özellikle belirtilen pil takımları ile kullanın. Başka pil takımlarının kullanılması yaralanma ve yangın tehlikesi oluşturabilir.TÜRKÇE

c) Kullanılmadığı zamanlarda pil takımını kağıt klipsler, madeni paralar, anahtarlar, çiviler, vidalar veya bir kutup başından diğerine bağlantı yapabilecek diğer küçük metal nesnelerden uzak tutun. Pil kutup başlarının kısa devre yapılması yanıklara veya yangına sebep olabilir. d) Kötü koşullar altında, pilden sıvı çıkabilir, teması önleyin. Yanlışlıkla temas olursa, su ile yıkayın. Sıvı gözlere temas ederse, tıbbi yardım alın. Pilden çıkan sıvı iritasyona veya yanıklara yol açabilir.

a) Elektrikli aletinizin eğ itimli bir tamir görevlisi tarafından sadece aynı yedek parçalar kullanılarak tamir edilmesini sağlayın. Bu şekilde elektrikli aletin güvenliği sağlanmış olacaktır.

EK ÖZEL GÜVENLIK KURALLARI

Matkap/Sürücü/Şahmerdanlı Matkap Güvenlik Uyarıları

• Darbeli matkaplarla kulak koruyucular kullanın. Gürültüye maruz kalmak işitme kaybına neden olabilir.

• Kesim aletinin gizli kablolara ya da kendi kablosuna temas edebileceği bir iş yaparken, elektrikli aleti izoleli kavrama yüzeylerinden tutun. “Elektrik yüklü” kabloyla temas eden kesim aksesuarı, aletin açık metal parçalarına “elektrik yükleyerek” kullanıcıyı elektrik çarpmasına neden olabilir.

• Aletle birlikte verilen yardımcı tutamaçları kullanın. Kontrolü kaybetmek kişisel yaralanmalara neden olabilir.

• İş parçasını sabit bir düzleme bağlamak ve desteklemek için mengene veya başka bir pratik yol kullanın. İşi elinizle veya vücudunuza karşı tutmak dengeyi bozar ve kontrolü kaybetmenize neden olabilir.

• Uzun süre matkapla çalışacağınız zaman kulak koruyucuları takın. Uzun süreli ve yüksek şiddetli gürültüye maruz kalmak, işitme kaybına neden olabilir. Şahmerdanlı matkapla çalışırken maruz kalınan yüksek ses düzeyleri, geçici işitme kaybına veya kulak zarında ciddi hasara yol açabilir.

• Koruyucu gözlük veya başka bir göz koruması kullanın. Vurma ve delme işlemleri küçük parçaların sıçramasına neden olur. Sıçrayan parçacıklar gözlerde kalıcı hasar bırakabilir.

• Matkap uçları ve aletler çalışırken ısınır. Bunlara dokunurken eldiven takın. Alet üzerindeki etiketler

İmalat yılını da içeren Tarih Kodu aletle pil arasındaki montaj cıvatasını oluşturan kasanın yüzeyine basılıdır! Örnek: 2007 XX XX İmalat Yılı Tüm Pil Şarj Cihazları İçin Önemli Güvenlik Talimatları BU TALİMATLARI SAKLAYIN: Bu kılavuz, DE9130/DE9135 pil şarj cihazları için önemli güvenlik ve çalıştırma talimatları içerir.

• Şarj cihazını kullanmadan önce, pil takımını kullanırken şarj cihazı, pil takımı ve ürün üzerindeki tüm talimatları ve uyarıcı işaretleri okuyun. TEHLİKE: Elektrikle ölüm tehlikesi. Şarj kutup başlarında 230 volt elektrik vardır. İletken nesnelerle temas etmeyin. Elektrik şoku veya elektrik sebebiyle ölüm ortaya çıkabilir. UYARI: Şok tehlikesi. Herhangi bir sıvının şarj cihazının içine girmesine izin vermeyin. Elektrik şokuna yol açabilir. DIKKAT: Yanık tehlikesi. Yaralanma riskini azaltmak için, sadece yeniden şarj edilebilen D EWALT pillerini şarj edin. Diğer pil türleri, kişisel yaralanma veya hasara yol açacak şekilde infilak edebilir. DIKKAT: Belirli şartlar altında, şarj cihazı güç kaynağına takılıyken, şarj cihazının içinde bulunan açıktaki şarj temas noktaları, yabancı maddelerle kısa devre yapabilir. Çelik yünü, alüminyum folyo veya metalik parçacıklardan oluşan herhangi bir takviye gibi iletken niteliği olan yabancı maddeler, şarj etme yuvalarından uzak tutulmalıdır. Yuva içinde pil takımı olmadığında, daima şarj cihazının güç kaynağı bağlantısını kesin. Temizlemeye kalkışmadan önce şarj cihazının fişini prizden çekin.TÜRKÇE

• Pil takımını, bu kılavuzda belirtilenlerin haricinde herhangi başka şarj cihazlarıyla şarj etmeye KALKIŞMAYIN. Şarj cihazı ve pil takımı, özel olarak birlikte çalışmak üzere tasarlanmıştır.

• Bu şarj cihazlarının, yeniden şarj edilebilen

EWALT pillerini şarj etme dışında herhangi bir şekilde kullanılması amaçlanmaz. Herhangi başka kullanım, yangın, elektrik şoku veya elektrikle ölüm riskine yol açabilir.

• Şarj cihazını yağmura veya kara maruz bırakmayın.

• Şarj cihazının bağlantısını sökerken kabloyu değil fişi çekin. Bu, elektrik prizi ve kablonun hasar görmesi riskini azaltacaktır.

• Kablonun, üzerine basılmayacak, takılıp düşülmeyecek şekilde konumlandırıldığından emin olun; aksi takdirde zarar görebilir veya gerilime maruz kalabilirsiniz.

• Mutlaka gerekli olmadığı sürece uzatma kablosu kullanmayın. Yanlış uzatma kablosunun kullanılması, yangına, elektrik şokuna veya elektrikle ölüme yol açabilir.

• Şarj cihazının üzerine herhangi bir nesne yerleş tirmeyin veya şarj cihazını, havalandırma yuvalarını kapatabilecek ve aşırı iç ısınmaya yol açabilecek yumuşak bir yüzeye yerleştirmeyin. Şarj cihazını tüm ısı kaynaklarının uzağına konumlandırın. Şarj cihazı, kasanın üstündeki ve altındaki yuvalarla havalandırılır.

• Şarj cihazını hasarlı bir kabloyla veya fişle çalıştırmayın — bunları derhal değiştirin.

• Sert bir darbe almışsa, düşmüşse veya herhangi bir şekilde zarar görmüşse şarj cihazını çalıştırmayın. Cihazı yetkili bir servis merkezine götürün.

• Şarj cihazını demonte etmeyin; servis veya onarım gerekirse yetkili bir servis merkezine götürün. Hatalı olarak yeniden kurulması, elektrik şoku, elektrikle ölüm veya yangın gibi risklere yol açabilir.

• Herhangi bir temizlikten önce şarj cihazının fişini prizden çekin. Bu, elektrik şoku riskini azaltacaktır. Pil takımını çıkarmak riski azaltmaz.

• HİÇBİR ZAMAN 2 şarj cihazını birlikte bağlamaya çalışmayın.

• Şarj cihazı, standart 230V ev elektriği gücüyle çalışmak üzere tasarlanm ıştır. Başka herhangi bir voltajla kullanmayı denemeyin. Bu, araç şarj cihazı için geçerli değildir.

BU TALİMATLARI SAKLAYIN

Şarj Cihazları DE9135 şarj cihazı 7,2 – 18 V NiCd, NiMH veya Li-İyon pillere uygundur. Bu şarj cihazlarına ayarlama yapmanız gerekmez ve bunlar mümkün olduğunca kolay çalıştırılacak şekilde tasarlanmıştır. Şarj Prosedürü TEHLİKE: Elektrikle ölüm tehlikesi. Şarj kutup başlarında 230 volt elektrik vardır. İletken nesnelerle temas etmeyin. Elektrik çarpması veya elektrikle ölüm tehlikesi.

1. Pil takımını takmadan önce, şarj cihazının (h)

fişini uygun prize takın.

2. Pil takımını şarj cihazına takın. Kırmızı (şarj

oluyor) ışığın sürekli yanıp sönmesi, şarj işleminin başladığını gösterir.

3. Kırmızı ışığın sürekli AÇIK kalması, şarjın

tamamlandı ğını gösterir. Takım tamamen şarj olmuştur ve hemen kullanılabilir veya şarj cihazında bırakılabilir. Şarj işlemi Pil takımının şarj durumu için aşağıdaki tabloya bakın. Şarj durumu şarj oluyor – – – – – – tamamen şarj oldu ––––––––––– sıcak/soğuk pil gecikmesi ––– – ––– – pil takımını değiştirin ••••••••••• sorun •• •• •• •• Otomatik yenileme Otomatik yenileme modu, pil takımındaki ayrı hücrelerin en yüksek kapasitede eşitlenmesini veya dengelenmesini sağlayacaktır. Pil takımları haftada bir ya da pil takımı artık aynı miktarda iş çıkarmadığı zaman yenilenmelidir. Pil takımınızı yenilemek için her zaman olduğu gibi pili şarj cihazınıza yerleştirin. Pil takımını en az 8 saat şarj cihazında bırakın.TÜRKÇE

Sıcak/Soğuk Pil Gecikmesi Şarj cihazı bir pil takımının çok sıcak veya çok soğuk olduğunu tespit ederse, otomatik olarak Sıcak/ Soğuk Pil Gecikmesini başlatır ve pil takımı uygun sıcaklığa ulaşana kadar şarj işlemini durdurur. Şarj cihazı bundan sonra otomatik olarak şarj moduna geçer. Bu özellik maksimum pil ömrü sağlamaktadır.

DERIN DEŞARJ KORUMASI

Pil takımı alet içinde kullanıldığında derin deşarja karşı korunmaktadır. Tüm Pil Takımları İçin Önemli Güvenlik Talimatları Yedek pil takımları sipariş ederken, katalog numarasını ve voltajı eklediğinizden emin olun. Şarj cihazları ve pil takımlarının uyumluluğu için bu kılavuzun sonunda yer alan tabloya başvurun. Pil takımı, kutudan şarjı dolu olarak çıkmaz. Pil takımını ve şarj cihazını kullanmadan önce, aşağıdaki güvenlik talimatlarını dikkatlice okuyun. Daha sonra belirtilen şarj prosedürlerini uygulayın.

TÜM TALIMATLARI OKUYUN

• Elektrikli aletleri yanıcı sıvılar, gazlar veya toz gibi patlayıcıların bulunduğu ortamlarda şarj etmeyin veya kullanmayın. Pili şarj cihazına takar veya çıkarırken toz veya dumanlar tutuşabilir.

• Pil takımlarını yalnızca D EWALT şarj cihazlarında şarj edin.

• Su veya başka sıvılar SIÇRATMAYIN ve bunlara BATIRMAYIN.

• Aleti ve pil takımını, sıcaklığın 40 °C’ye veya üzerine ulaşabileceği yerlerde (yaz aylarında dışarıdaki sundurmalar veya metal binalar gibi) saklamayın ve kullanmayın. TEHLIKE: Elektrikle ölüm tehlikesi. Hiçbir zaman herhangi bir nedenle pil takımını açmaya çalışmayın. Kasası çatlamış veya hasarlı pil takımını şarj cihazına takmayın. Elektrik şoku veya elektrikle ölümle sonuçlanabilir. Hasarlı pil takımları, geri dönüştürülmek üzere servis merkezine iade edilmelidir. UYARI: Hiçbir zaman herhangi bir nedenle pil takımını açmaya çalışmayın. Kasası çatlamış veya hasarlı pil takımını şarj cihazına takmayın. Pil takımını kırmayın, düşürmeyin ve buna zarar vermeyin. Sert bir darbe almış, düşmüş, ezilmiş veya herhangi bir şekilde hasar görmüş (çiviyle delinmiş, çekiç darbesi almış, üzerine basılmış) pil takımını veya şarj cihazını kullanmayın. Hasarlı pil takımları, geri dönüştürülmek üzere servis merkezine iade edilmelidir. DIKKAT: Kullanmadığınız zaman, aleti takılma veya düşme tehlikesi oluşturmayan düz bir yüzey üzerine yana yatırarak yerleştirin. Büyük pil takımları bulunan bazı aletler, pil takımı üzerinde dik konumda durur ancak kolaylıkla devrilebilir. NIKEL KADMIYUM (NiCd) VEYA NIKEL METAL HIDRIT (NiMH) İÇIN ÖZEL

GÜVENLIK TALIMATLARI

• Önemli ölçüde hasarlı veya tamamen eskimiş olsa bile pil takımını ateşe atmayın. Pil takımı ateşe atılırsa patlayabilir.

• Aşırı kullanım veya sıcaklık koşullarında, pil takımı hücrelerinden az miktarda sıvı sızabilir. Bu, hasar olduğunu göstermez. Ancak dış mühür bozulursa: a. ve pil sıvısı cildinize bulaşırsa, derhal cildinizi su ve sabunla birkaç dakika boyunca yıkayın. b. ve pil sıvısı gözlerinize bulaşırsa, en az 10 dakika boyunca gözlerinizi temiz suyla yıkayın ve derhal tıbbi yardım alın. (Tıbbi not: Sıvı, %25-35 oranında potasyum hidroksit solüsyonudur.)

LITYUM İYON İÇIN ÖZEL GÜVENLIK

TALIMATLARI (LI- İYON)

• Önemli ölçüde hasarlı veya tamamen eskimiş olsa bile pil takımını ateşe atmayın. Pil takımı ateşe atılırsa patlayabilir. Lityum iyon pil takımları yanınca toksik buharlar ve materyaller açığa çıkar.

• Pil içeriği cildinizle temas ederse, etkilenen alanı derhal yumuşak bir sabun ve suyla yıkayın. Pil sıvısı gözlerinize bulaşırsa, gözünüzü açık tutarak 15 dakika boyunca veya tahriş hissi geçene kadar suyla yıkayın. Tıbbi yardım gerekirse, pil elektroliti sıvı organik karbonatlar ve lityum tuzları karışımından oluşmaktadır.

• Açı lan pil hücrelerinin içeriği solunum yolunu tahriş edebilir. Ortama temiz hava girmesini sağlayın. Belirtiler geçmezse tıbbi yardım alın.TÜRKÇE

UYARI: Ya nık tehlikesi. Pil sıvısı kıvılcıma veya ateşe maruz kalırsa yanıcı olabilir. Pil Başlığı (şek. 3) Bağlantısız bir pil takımının ilgili parçalarını örtmek üzere bir koruyucu pil başlığı temin edilmiştir. Koruyucu başlığın yerinde olmaması halinde, gevşek metal nesneler bu parçalara kısa devre yaparak, yangın tehlikesine yol açabilir ve pil takımına zarar verebilir.

1. Pil takımını şarj cihazına veya alete

yerleştirmeden önce koruyucu pil başlığını veya aleti çıkarın (şekil 3A).

2. Pil takımını şarj cihazı veya aletten çıkardıktan

hemen sonra koruyucu başlığı bağlant ılı parçaların üzerine yerleştirin (şekil 3B). UYARI: Bağlantısız bir pil takımını taşımadan veya saklamadan önce koruyucu pil başlığının yerinde olduğundan emin olun. Pil takımı (şekil 1) PIL TIPI DC927, 18 voltluk pil takımlarıyla çalışır. Saklama Önerileri

1. En iyi saklama ortamı serin ve kuru, doğrudan

güneş ışığı almayan, aşırı sıcak ve soğuk olmayan yerlerdir.

2. Uzun süreli saklama, pil takımı ya da şarj

cihazına zarar vermez. Uygun şartlar altında 5 yıl ya da daha fazla süreyle saklanabilirler. Şarj cihazı ve pil takımı üzerindeki etiketler Bu kılavuzda kullanılan piktograflara ilave olarak, şarj cihazı ve pil takımı üzerinde bulunan etiketler aşağıdaki piktografları göstermektedir: Kullanmadan önce talimat kılavuzunu okuyun. Pil şarj oluyor. Pil şarj oldu. Pil arızalı. Sıcak/soğuk pil gecikmesi. İletken nesnelerle temas etmeyin. Hasarlı pil takımlarını şarj etmeyin. Sadece DEWALT pil takımları ile kullanın, diğerleri patlayabilir ve kişisel yaralanma ve hasara yol açabilir. Suya maruz bırakmayın. Hasarlı kabloları derhal yenisiyle değiştirin. Sadece 4 °C ve 40 °C arasında şarj edin. Pil takımını çevreye gerekli özeni göstererek imha edin. NiMH, NiCd+ ve Li-İyon pil takımını ateşe atmayın. Şarj cihazı, NiMH ve NiCd pil takımlarını şarj eder. Şarj cihazı, Li-İyon pil takımlarını şarj eder. Şarj süresi için teknik veriler bölümüne bakın. Paket içerikleri Paket içeriğinde şunlar bulunmaktadır: 1 Kablosuz şahmerdanlı matkap 1 Yan kol 2 Pil takımı 1 Şarj cihazı 1 Talimat kılavuzu 1 Teknik çizim NOT: N modelleriyle birlikte pil takımları ve şarj cihazları verilmemektedir.

• Alet, parçalar ve aksesuarlarda nakliye sırasında hasar oluşup oluşmadığını kontrol edin.TÜRKÇE

• Çalıştırmadan önce bu kılavuzu iyice okuyup anlamak için gerekli zamanı ayırın. Açıklama (şekil 1–5) UYARI: Hiçbir zaman elektrikli aleti veya herhangi bir parçasını değiştirmeyin. Hasarla veya yaralanmayla sonuçlanabilir. a. Tetik anahtarı b. İleri/geri kontrol düğmesi c. Mod kontrol halkası d. Tork ayarlama halkası e. Hız değiştirici f. Mandren manşonu g. Pil çıkarma düğmeleri KULLANIM ALANI DC927 şahmerdanlı matkabınız profesyonel delme, çekiçle delme ve vidalama uygulamaları için tasarlanmıştır. Nemli koşullarda ve yanıcı sıvıların veya gazların bulunduğu ortamlarda KULLANMAYIN. Bu şahmerdanlı matkaplar profesyonel elektrikli aletlerdir.Çocukların aletle temas etmesine IZIN VERMEYIN. Bu aletin deneyimsiz kullanıcılar tarafından kullanıldı ğı durumlarda gözetim gereklidir. Elektrik emniyeti Elektrik motoru sadece tek bir voltaj için tasarlanmıştır. Her zaman pil takımı voltajının, sınıflandırma plakasındaki voltajla aynı olup olmadığını kontrol edin. Ayrıca, şarj cihazınızın voltajının ana şebeke voltajı ile aynı olmasına dikkat edin. DEWA LT şarj cihazınız EN 60335 standardına uygun olarak çift yalıtımlıdır; bu nedenle, topraklama kablosuna gerek yoktur. Güç kablosu hasarlıysa, DEWALT servis kuruluşundan temin edilebilen özel olarak hazırlanmış bir kabloyla değiştirilmelidir. Uzatma kablosu kullanma Gerekli olmadığı sürece uzatma kablosu kullanılmamalıdır. Şarj cihazınızın güç girişine uygun onaylı bir uzatma kablosu kullanın (teknik verilere bakın). Minimum iletken ebadı 1 mm

maksimum uzunluk 30 m’dir. Bir kablo makarası kullanırken, her zaman kabloyu tamamen makaradan çıkarın.

MONTAJ VE AYARLAMALAR

UYARI: Montaj ve ayarlama işleminden önce, her zaman pil takımını çıkarın. Pil takımını takıp çıkarmadan önce her zaman aleti kapatın. UYARI: Sadece DEWALT pil takımları ve şarj aletleri kullanın. Pil takımını alete takıp çıkarma (şekil 2) UYARI: Ciddi yaralanma riskini azaltmak için herhangi bir ayar yapmadan veya ek parça ve aksesuarları çıkarmadan/takmadan önce aleti kapatın ve pil takımını çıkarın. Aletin yanlışlıkla çalışması yaralanmaya sebep olabilir.

PIL TAKIMINI ALET TUTAMACINA TAKMA

1. Aletin tabanını, alet tutamacı içindeki dişle

hizalayın (şekil 2).

2. Yerine oturduğunu gösteren kilitlenme sesini

duyana kadar, pil takımını tutamacın içine doğru kaydırın.

PIL TAKIMINI ALETTEN ÇIKARMA

1. Pil çıkarma düğmelerine (g) basın ve pil

takımını alet tutamacından çekip çıkarın.

2. Pil takımını, bu kılavuzun şarj cihazı bölümünde

açıklanan şekilde şarj cihazına takın. ÇALIŞTIRMA Kullanma talimatları UYARI: Her zaman güvenlik talimatlarına ve geçerli düzenlemelere uygun hareket edin. Yan Kol UYARI: Yaralanma riskini azaltmak için aleti HER ZAMAN yan kol doğru şekilde takılı olarak çalıştırın. Aksi halde alet çalışırken yan kol kayabilir ve sonrasında kontrolü kaybedebilirsiniz. Kontrolü en üst düzeye çıkarmak için aleti iki elinizle birden tutun. Yan tutamaç kıskaçları şekilde gösterildiği gibi hız ayarlama kutusunun ön tarafında yer alır ve sağ veya sol el kullanımına izin verecek şekildeTÜRKÇE

döndürülebilir. Yan tutamaç, aksesuar engellenir veya durursa, dönüş hareketine direnmeye yetecek kadar sıkıştırılmalıdır. Durursa aleti kontrol edebilmek için yan tutamacı en ucundan kavrayın. Modelde yan tutamaç yoksa, matkabı bir elinizle tutamaçtan, diğer elinizle pil takımından kavrayın. Değişken Hız Tetik Anahtarı (şekil 1) Aleti açmak için tetik anahtarını (a) sıkıştırın. Aleti kapatmak için tetik anahtarını serbest bırakın. Aletinizde bir durdurma sistemi vardır. Tetik anahtarı tamamen serbest bırakılınca mandren hemen duracaktır. NOT: Sürekli olarak değişken hızda kullanılması tavsiye edilmez. Bu durum anahtara zarar verebilir ve yapılmamalıdır. İleri/Geri Kontrol Düğmesi (şekil 1) İleri/geri kontrol düğmesi (b) aletin yönünü saptar ve kilitleme düğmesi olarak da çalışır. İleri dönüşü seçmek için tetik anahtarını serbest bırakın ve aletin sağ tarafındaki ileri/geri kontrol düğmesine basın. Geri dönüşü seçmek için aletin sol tarafındaki ileri/ geri kontrol düğmesine basın. Kontrol düğmesi orta konuma getirilince alet KAPALI konuma kilitlenecektir. Kontrol düğmesinin konumunu değiştirirken tetiğin serbest bırakıldığından emin olun. NOT: Dönme yönünü değiştirdikten sonra aleti ilk çalıştırınca bir tık sesi duyabilirsiniz. Bu normal bir durumdur ve sorun olduğu anlamına gelmez. Mod Kontrol Halkası Matkabınızda delme, vidalama ve çekiçle delme modu arasında geçiş yapmanızı sağlayan ayrı bir mod kontrol halkası (şekil 1, c) vardır. VIDALAMA (ŞEKIL 4)

1. Planlanan uygulamanın hızı ve torkunu

eşleştirmek için aletin üst kısmındaki üç hızlı hız seçiciyi (e) kullanarak istediğiniz hız/ tork aralığını seçin. Tork düzeyini kavrama halkası üzerinde doğru ayara getirmek için önce kavrama halkasını düşük ayara getirerek desteğin istediğiniz özelliğe göre ayarlanmasını sağlayın. NOT: Desteği istediğiniz derinliğe yerleştirmek için gerekli en düşük tork ayarını kullanın. Sayı azaldıkça tork çıkışı da azalır.

2. Mod kontrol halkasını (c), vida sembolü okla

aynı hizaya gelecek şekilde döndürün.

3. Tork ayarlama halkasını (d), istediğiniz torka

uygun sayıya ayarlayın. NOT: Tork ayarlama halkası herhangi bir sayıya ayarlanabilir ve mod kontrol halkası kullanılarak vidalama ve delme modları arasında değiştirilebilir. DELME (ŞEKIL 5) DIKKAT: Mod halkası delme/çekiçle delme modundayken, tork ayarlama halkası (d) hangi pozisyonda olursa olsun matkap kavraması bozulmaz. Mod kontrol halkasını (c), matkap sembolü okla aynı hizaya gelecek şekilde döndürün. NOTE: Tork ayarlama halkası (d) herhangi bir sayıya ayarlanabilir. ÇEKIÇLE DELME (ŞEKIL 6) Mod kontrol halkasını (c), çekiç sembolü okla aynı hizaya gelecek şekilde döndürün. Tork Ayarlama Halkası (şekil 4) Aletinizde, çeşitli şekil ve boyutlardaki destekleri takıp çıkarmak için ayarlanabilir bir tork tornavida mekanizması ve duvara delik açmak için bir çekiç mekanizması vardır. Tork ayarlama halkasının (d) çevresinde sayılar mevcuttur. Bu sayılar, tork aralığını sağlamak üzere kavramayı ayarlamak için kullanılır. Halka üzerindeki sayı büyüdükçe, tork artar ve takılabilen destek büyür. Sayılardan herhangi birini seçmek için istediğiniz sayı okla aynı hizaya gelene kadar çevirin. Üç Hızlı Hız Ayarlama (şekil 4) Aletinizin üç hız özelliği, çok yönlülük sağlamak için hızları değiştirmenize olanak verir. 1. hızı (en yüksek tork ayarı) seçmek için aleti kapatıp durmasını bekleyin. Hız değiştiriciyi (e) gittiği yere kadar sola kaydırın. 2. hız (orta tork ve hız ayarı) orta konumdadır. 3. hız (en yüksek hız ayarı) en sağdadır. NOT: Alet çalışırken hızı değiştirmeyin. Hız değiştirmeden önce her zaman matkabın tamamen durmasını bekleyin. Hız değiştirme konusunda sorun yaşarsanız, hız değiştiricinin üç hız ayarından birinde olduğundan emin olun.TÜRKÇE

Kendi Kendine Sıkışan Mandreni Çalıştırma (şekil 7–9) UYARI: Matkap uçlarını (veya diğer aksesuarları), mandrenin ön parçasını kavrayıp aleti çalıştırarak sıkıştırmayı denemeyin. Mandren zarar görebilir veya yaralanma meydana gelebilir. Aksesuarları değiştirirken her zaman tetik anahtarını kilitleyin. UYARI: Aleti çalıştırmadan önce her zaman ucun sağlam şekilde tutturulduğundan emin olun. Gevşek uç aletten çıkarak yaralanmaya neden olabilir. MATKAP UCU VEYA BAŞKA BIR AKSESUAR TAKMA

1. Tetiği KAPALI konumda kilitleyin.

2. Şekil 7’de gösterildiği gibi mandren manşonunu

(f) bir elinizle kavrayın ve diğer elinizi kullanarak aleti sabitleyin. Manşonu, saat yönünün tersine (önden bakıldığı zaman) istenilen aksesuarın takılabileceği kadar döndürün.

3. Şekil 8’de gösterildiği gibi ucu veya diğer

aksesuarı mandrenin yaklaşık 19 mm (3/4") içine girecek şekilde takın. Mandren manşonunu sıkıca kavrayın ve manşonu bir elinizle saat yönüne (önden bakıldığı zaman) döndürürken, diğer elinizi kullanarak aleti sabitleyin. Şekil 9’da gösterildiğ i gibi, manşon artık dönmeyecek konuma gelene kadar manşonu saat yönüne döndürün. Matkap ileri konumda çalışırken, mandren, uç kavrama gücünü en üst düzeye çıkarmak için mandren ağzını sürekli olarak ucun üzerinde kendi kendine sıkıştırır. Aksesuarı çıkarmak için 2. adımı tekrarlayın. Matkabı Çalıştırma

1. Planlanan işlemin hızını ve torkunu eşleştirmek

için hız değiştiriciyi kullanarak istenen hız/tork aralığını seçin.

2. AHŞAP için kıvrımlı matkap uçları, yassı uçlar,

elektrikli sarmal uçlar veya delikli testereler kullanın. METAL için çelik kıvrımlı uçlar veya delikli testereler kullanın. Metalleri delerken bir kesme yağı kullanın. Kuru delinmesi gereken dökme demirler ve pirinç buna istisna oluşturur.

3. Her zaman matkap ucuyla aynı çizgide basınç

uygulayın. Matkabın uçla delmeye devam edeceği kadar basınç uygulayın ancak motoru durduracak veya ucu bükecek kadar çok itmeyin.

4. Matkabın kıvrılma hareketini kontrol edecek

şekilde aleti her iki elinizle sıkıca tutun.

5. MATKAP BAYILARAK DURURSA,

bunun nedeni genellikle aşırı yüklenmesi veya uygun olmayan şekilde kullanılmasıdır. TETİĞİ DERHAL SERBEST BIRAKIN, matkap ucunu çalışma parçasından çıkarın ve durmanın nedenini belirleyin. DURAN

MATKABI ÇALIŞTIRMAK İÇİN TETİĞİ

6. Matkap ucunu açılan delikten geriye çekerken

motoru çalışır durumda tutun. Bu, takılmayı önlemeye yardımcı olur. Şahmerdanlı Matkabı Çalıştırma

1. Delme işlemi sırasında, geri tepmesini veya

“ucu çıkarmasını” önlemek için çekiç üzerinde yalnızca yeterli kuvvet uygulayın. Aşırı kuvvet uygulamak delme hızlarının yavaşlamasına, aşırı ısınmaya ve delme oranının azalmasına neden olur.

2. Matkap ucunu çalışılan parça üzerinde doğru

açıda tutarak düz bir şekilde delin. Delme işlemi sırasında ucun üzerinde yandan basınç uygulamayın; aksi halde uç yivleri engellenir ve delme hızı düşer.

3. Derin delikler açarken çekiç hızı düşmeye

başlarsa, alet çalışırken ucu kısmen deliğin d ışına çıkararak delikteki molozun temizlenmesini sağlayın.

4. DUVAR için karpit uçları veya duvar uçları

kullanın. Delikten pürüzsüz ve eşit bir toz akışı olması, delme hızının doğru olduğunu gösterir. Tornavidayı Çalıştırma Planlanan işlemin hızı ve torkunu eşleştirmek için aletin üst kısmındaki üç hızlı hız seçme kolunu kullanarak istediğiniz hız/tork aralığını seçin. Herhangi bir matkap ucuyla yaptığınız gibi, istediğiniz destek aksesuarını mandrene takın. Tork ayarlama halkasını (d) istediğiniz ayara getirin. Kavrama halkasının doğru konumunu belirlemek için bir parça üzerinde veya görülmeyen alanlarda birkaç deneme çalışması yapın.TÜRKÇE

BAKIM DEWALT elektrikli aletiniz uzun süre boyunca minimum bakımla çalışmak üzere tasarlanmıştır. Aletin uzun süre boyunca verimli bir şekilde çalışması, uygun bakımın ve düzenli temizliğin yapılmasına bağlıdır. UYARI: Ciddi yaralanma riskini azaltmak için herhangi bir ayar yapmadan veya ek parça ve aksesuarları çıkarmadan/takmadan önce aleti kapatın ve pil takımını çıkarın. Aletin yanlışlıkla çalışması yaralanmaya sebep olabilir. Şarj cihazına bakım yapılmaz. Şarj cihazı içinde kullanıcı tarafından bakımı yapılabilecek parça yoktur. Yağlama Bu elektrikli aletin ilave yağlanmasına gerek yoktur. Temizleme UYARI: Havalandırma deliklerinde ve etrafında toz toplanması halinde bu tozu ve kiri kuru hava kullanarak ana gövdeden uzaklaştırın. Bu işlemi gerçekleştirirken onaylı bir göz koruması ve onaylı toz maskesi takın. UYARI: Aletin metalik olmayan parçalarını temizlemek için asla çözücü veya başka sert kimyasal kullanmayın. Bu kimyasallar bu parçalarda kullanılan malzemeleri güçsüzleştirir. Yalnızca su ve yumuşak sabunla nemlendirilmiş bir bez kullanın. Aletin içine herhangi bir sıvının girmesine izin vermeyin; aletin herhangi bir parçasını bir sıvı içine daldırmayın.

ŞARJ CIHAZI TEMIZLEME TALIMATLARI

UYARI: Şok tehlikesi. Temizlemeden önce şarj cihazının fişini AC prizinden çekin. Bir bez veya metalik olmayan yumuşak bir fırça kullanılarak, şarj cihazının dışındaki kir ve yağ çıkartılabilir. Su veya başka bir temizleme solüsyonu kullanmayın. Opsiyonel aksesuarlar UYARI: DEWALT tarafından verilenlerin dışındaki aksesuarlar bu ürün üzerinde test edilmediğinden, söz konusu aksesuarların bu aletle birlikte kullanılması tehlikeli olabilir. Yaralanma riskini azaltmak için, bu aletle birlikte sadece D EWALT tarafından tavsiye edilen aksesuarlar kullanılmalıdır. Uygun aksesuarlarla ilgili daha fazla bilgi almak için satıcınızla görüşün. Çevrenin korunması Ayrı toplama. Bu ürün normal evsel atıklarla birlikte imha edilmemelidir. Herhangi bir zamanda D EWALT ürününüzü değiştirmek isterseniz ya da artık işinize yaramıyorsa, normal evsel atıklarla birlikte atmayın. Bu ürünü ayrı toplama için ayırın. Kullanılmış ürünlerin ayrı toplanması ve paketlenmesi malzemelerin geri kazanım yoluyla tekrar kullanılmasını sağlamaktadır. Geri kazanılan malzemelerin tekrar kullanılması çevre kirliliğinin önlenmesine yardımcı olur ve ham madde talebini azaltır. Yerel düzenlemeler kapsamında elektrikli ürünlerin evsel atıklardan ayrı olarak belediyenin atık sahalarında toplanması veya yeni bir ürün aldığınızda satıcı tarafından geri alınması öngörülebilir.

EWALT, kullanma süreleri sona eren DEWA LT ürünlerinin toplanması ve geri kazanımı için bir imkan sunmaktadır. Bu hizmetten yararlanmak için, lütfen ürününüzü bizim adımıza toplama işlemi yapan bir yetkili servise götürün. Bu kılavuzda belirtilen adresteki yerel D EWA LT ofisi ile irtibata geçerek size en yakın yetkili servisin yerini öğrenebilirsiniz. Alternatif olarak, yetkili

EWALT tamir acentelerinin listesi ve satış sonrası servis ve bağlantıların tam ayrıntıları İnternette www.2helpU.com adresinde mevcuttur.TÜRKÇE

Şarj Edilebilir Pil Takımı Bu uzun ömürlü pil takımı, daha önce kolayca yapılan işlerde yeterince güç üretemeyecek duruma geldiğinde şarj edilmelidir. Pil takımının teknik ömrünün tamamlanmasından sonra, çevre unsuruna dikkat ederek imha işlemi yapın:

• Pil takımını tam olarak aşağıya doğru çekin ve aletten çıkarın.

• Li-Ion, NiCd ve NiMH piller geri dönüşümlüdür. Bunları satıcınıza veya bir yerel geri dönüşüm istasyonuna götürün. Toplanan pil takımları uygun biçimde yeniden değerlendirilecek veya imha edilecektir. GARANTİ

EWALT aletinizin performansından tam olarak memnun kalmazsanız, satın almanızdan sonra 30 gün içinde satın aldığınız yere iade ederek parasını geri alabilir veya başka aletle değiştirebilirsiniz. Satın alındığına dair bir kanıtın ibraz edilmesi zorunludur.

Satın alma tarihinden itibaren 12 aylık süre içinde D EWALT aletiniz için bakım veya servis hizmetine ihtiyaç duymanız halinde, bu hizmetler ücretsiz olarak bir D EWA LT tamir acentesi tarafından yapılacaktır. Satın alındığına dair bir kanıtın ibraz edilmesi zorunludur. Bu hizmet Elektrikli Aletlerin işçilik ve yedek parça maliyetlerini de içerir. Aksesuarlar hariçtir.

EWALT ürününüzün satın alma tarihinden itibaren 12 aylık süre içinde kusurlu malzeme veya işçilik nedeniyle arıza yapması halinde, bütün kusurlu parçaları ücretsiz olarak değiştirmeyi veya karar yetkisi bize ait olmak üzere üniteyi ücretsiz olarak değiştirmeyi aşağıdaki şartlara tabi olarak garanti ederiz:

• Ürünün hatalı kullanılmamış olması.

• Yetkisi olmayan kişilerce tamir girişiminde bulunulmamış olması.

• Satın alma tarihine ilişkin belgenin ibraz edilmesi. Bu garanti fazladan bir avantaj olarak sunulmaktadır ve tüketicilerin yasal haklarına ilavedir. En yakındaki D EWALT yetkili tamir acentesinin yerini öğrenmek için, bu kılavuzun arkasındaki uygun telefon numarasını kullanınız. Alternatif olarak, yetkili D EWA LT tamir acentelerinin listesi ve satış sonrası servis ve bağlantıların tam ayrıntıları şu internet adresinde mevcuttur: www.2helpU. com.ΕΛΛΗΝΙΚΑ
