BRUGSANVISNING DC927 DEWALT

ADVARSEL: Det erklærede vibrationsniveau gælder for værktøjets hovedanvendelsesformål. Vibrationsniveauet kan imidlertid variere, hvis værktøjet anvendes til andre formål eller ved ringe vedligeholdelse. Dette kan lede til en betydelig forøgelse i eksponeringsniveauet over den samlede driftsperiode. Et skøn over vibrationsudsættelsen skal tage højde for tiden, hvor værktøjet er slukket eller tændt uden at blive brugt. Dette kan mindske eksponeringsniveauet over den samlede driftsperiode. Identificer yderligere sikkerhedsforanstaltninger, der skal beskytte brugeren mod vibrationer, såsom: vedligeholdelse af værktøjet og dets tilbehør, hold hænderne varme og etablering af arbejdsrutiner. Batteripakke DE9180 Spænding V

Kapacitet Ah 2,0 Vægt kg 0,68 Oplader DE9135 Forsyningsspænding V

Batteritype NiCd/NiMH/Li-Ion Cirka Opladningstid min 40 (2,0 Ah batteripakker) Vægt kg 0,52 Sikringer: Europa 230 V værktøj 10 Amp, el-net Storbritannien & Irland 230 V værktøj 13 A, i stikkontakter Defi nitioner: sikkerhedsretningslinjer Nedenstående definitioner beskriver sikkerhedsniveauet for hvert enkelt signalord. Læs vejledningen og vær opmærksom på disse symboler. FARE: Angiver en umiddelbart farlig situation, der medmindre den undgås, vil resultere i død eller alvorlig personskade. Tillykke! Du har valgt et DeWALT værktøj. Mange års erfaring og indgående produktudvikling og innovation gør

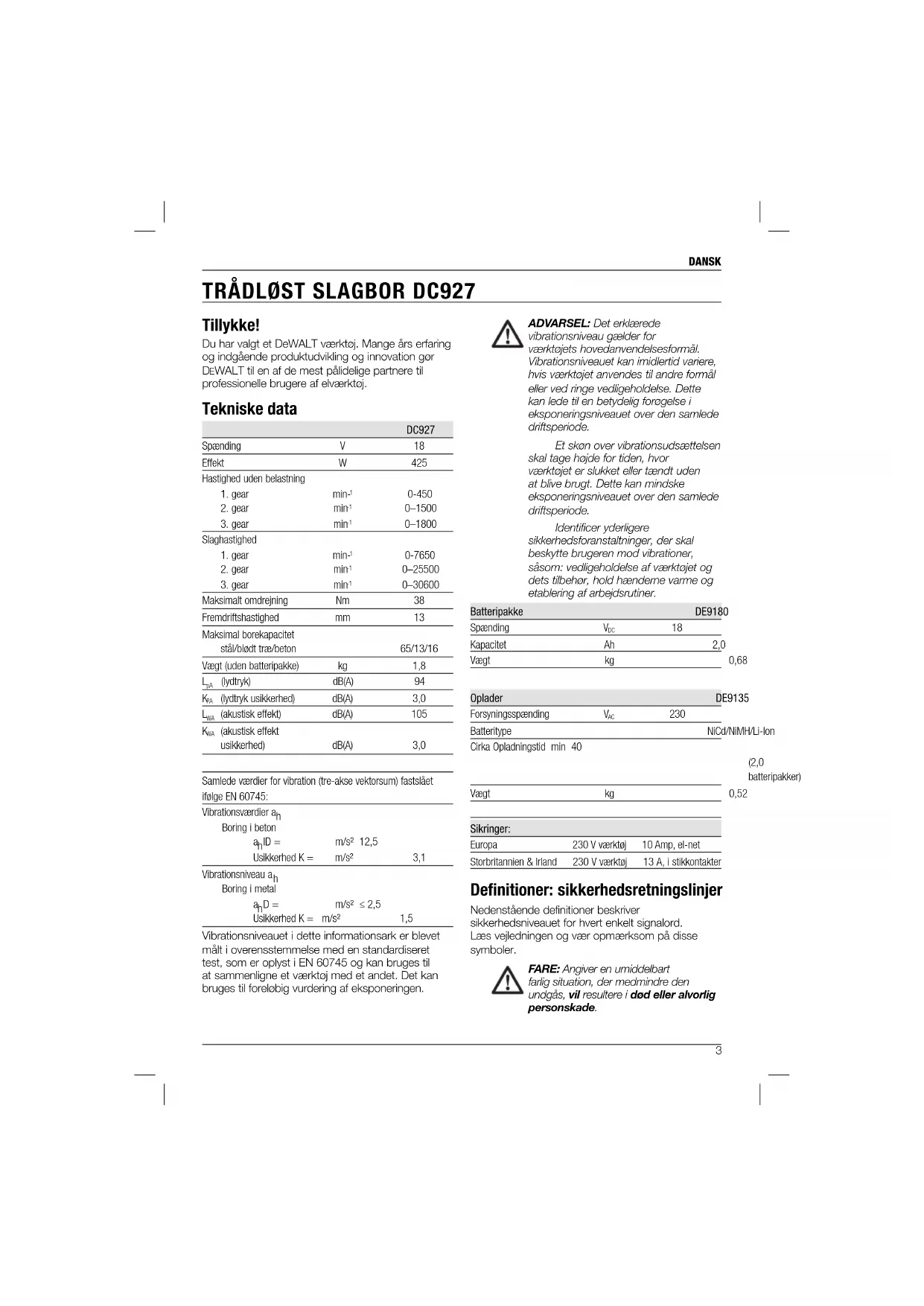

EWALT til en af de mest pålidelige partnere til professionelle brugere af elværktøj. Tekniske data DC927 Spænding V 18 Effekt W 425 Hastighed uden belastning

0–30600 Maksimalt omdrejning Nm 38 Fremdriftshastighed mm 13 Maksimal borekapacitet stål/blødt træ/beton 65/13/16 Vægt (uden batteripakke) kg 1,8

(akustisk effekt usikkerhed) dB(A) 3,0 Samlede værdier for vibration (tre-akse vektorsum) fastslået ifølge EN 60745: Vibrationsværdier a

D = m/s² ≤ 2,5 Usikkerhed K = m/s² 1,5 Vibrationsniveauet i dette informationsark er blevet målt i overensstemmelse med en standardiseret test, som er oplyst i EN 60745 og kan bruges til at sammenligne et værktøj med et andet. Det kan bruges til foreløbig vurdering af eksponeringen.DANSK

ADVARSEL: Angiver en potentielt farlig situation, der medmindre den undgås, kunne resultere i død eller alvorlig personskade. FORSIGTIG: Angiver en potentielt farlig situation, der medmindre den undgås, kan resultere i mindre eller moderat personskade. FORSIGTIG: Når det bruges uden sikkerhedsadvarselsymbolet, angiver det en potentielt farlig situation, der, medmindre den undgås, kan resultere i beskadigelse af ejendom. Angiver risiko for elektrisk stød. Angiver brandfare. EF-konformitetserklæring DC927 DEWALT erklærer, at disse produkter, som er beskrevet under “tekniske data” er konstrueret i overensstemmelse med: 98/37/EØF (indtil 28. dec 2009), 2004/108/EC, 2006/42/EC (fra 29. dec 2009), 2006/95/EC, EN 55014-1, EN 55014-2, EN 60745-1, EN 60745-2-6. For yderligere oplysninger, kontakt DEWALT på følgende adresse eller henvis til bagerst i vejledningen. Undertegnede er ansvarlig for kompilering af den tekniske fil og udsteder denne erklæring på vegne af DEWALT. Horst Grossmann Vicepræsident for Maskinteknik og Produktudvikling DEWALT, Richard-Klinger-Strase 11, D-65510, Idstein, Tyskland 30/10/2007 ADVARSEL: Læs instruktionsvejledningen for at reducere risikoen for personskader. Generelle sikkerhedsadvarsler for elektrisk værktøj ADVARSEL! Læs alle sikkerhedsadvarsler og instruktioner Hvis ikke advarsler og instruktioner følges kan det resultere i elektrisk stød, brand og/ eller alvorlig personskade.

GEM ALLE ADVARSLER OG INSTRUKTIONER

TIL FREMTIDIG REFERENCE. Udtrykket “elektrisk værktøj” i advarslerne henviser til elektrisk værktøj tilsluttet lysnettet (med el-ledning) eller batteridrevet elektrisk værktøj (uden el-ledning).

1) SIKKERHED I ARBEJDSOMRÅDET

a) Sørg for, at arbejdsområdet er rent og vel oplyst. Rodede eller mørke områder giver anledning til ulykker. b) Undlad at benytte elektrisk værktøj i en eksplosionsfarlig atmosfære, f.eks. ved tilstedeværelse af brændbare væsker, gasser eller støv. Elektrisk værktøj skaber gnister, der kan antænde støvet eller dampene. c) Hold børn og omkringstående på afstand når der anvendes elektrisk værktøj. Distraktioner kan medføre, at du mister kontrollen.

2) ELEKTRISK SIKKERHED

a) Stik på elektrisk værktøj skal passe til stikkontakten. Stikket må aldrig modificeres på nogen måde. Undlad at bruge adapterstik sammen med jordforbundet elektrisk værktøj. Umodificerede stik og dertil passende stikkontakter reducerer risikoen for elektrisk stød. b) Undgå kropskontakt med jordforbundne overflader, såsom rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet. c) Undlad at udsætte elektrisk værktøj for regn eller våde forhold. Hvis der trænger vand ind i et elektrisk værktøj øges risikoen for elektrisk stød. d) Undlad at udsætte ledningen for overlast. Brug aldrig ledningen til at bære, trække værktøjet eller trække det ud af stikkontakten. Hold ledningen borte fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød. e) Når elektrisk værktøj benyttes udendørs skal der anvendes en forlængerledning, som er egnet til udendørs brug. Brug af en ledning der er egnet til udendørs brug reducerer risikoen for elektrisk stød.DANSK

f) Hvis det ikke kan undgås at betjene et elektrisk værktøj i et fugtigt område, benyt en strømforsyning, der er beskyttet af en fejlstrømsafbryder. Ved at benytte en fejlstrømsafbryder reduceres risikoen for elektrisk stød.

3) PERSONLIG SIKKERHED

a) Vær opmærksom, pas på hvad du foretager dig, og brug sund fornuft, når du benytter et elektrisk værktøj. Brug ikke elektrisk værktøj, når du er træt eller påvirket af narkotika, alkohol eller medicin. En øjebliks uopmærksomhed under anvendelse af et elektrisk værktøj kan forårsage alvorlig personskade. b) Brug personligt sikkerhedsudstyr. Bær altid beskyttelsesbriller. Sikkerhedsudstyr såsom støvmaske, skridsikre sikerhedssko, sikkerhedshjelm eller høreværn, brugt når omstændighederne foreskriver det, reducerer omfanget af personskader. c) Undgå utilsigtet opstart. Sørg for at der er slukket for kontakten inden værktøjet tilsluttes strømkilde og/eller batterienhed, samles op eller bæres. Når elektrisk værktøj bæres med fingeren på kontakten eller tilsluttes når kontakten er tændt, giver det anledning til ulykker. d) Fjern eventuelle justerings- eller skruenøgler, før det elektriske værktøj startes. En skruenøgle eller anden nøgle, der bliver siddende på en roterende del af elektrisk værktøj, kan give anledning til personskade. e) Undlad at række for langt. Hold hele tiden en god fodstilling og balance. Dette giver bedre kontrol af det elektriske værktøj når uventede situationer opstår. f) Bær hensigtsmæssig påklædning. Bær ikke løst tøj eller smykker. Hold dit hår, tøj og handsker væk fra bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive fanget i bevægelige dele. g) Hvis der anvendes støvudsugnings- eller -opsamlingsudstyr, skal dette tilsluttes og anvendes rigtigt. Anvendelse af støvopsamlingsudstyr kan begrænse farer forårsaget af støv.

a) Undlad at bruge magt over for det elektriske værktøj. Brug det værktøj, der er bedst egnet til det arbejde, der skal udføres. Værktøjet vil klare opgaven bedre og mere sikkert med den ydelse, som det er beregnet til. b) Undlad at benytte elektrisk værktøj, hvis kontakten ikke tænder og slukker for det. Alt elektrisk værktøj, der ikke kan kontrolleres med kontakten, er farligt og skal repareres. c) Træk stikket ud af stikkontakten og/ eller batterienheden fra det elektriske værktøj, før det elektriske værktøj justeres, dets tilbehør udskiftes eller det stilles til opbevaring. Sådanne forebyggende sikkerhedsforanstaltninger mindsker risikoen for at værktøjet startes utilsigtet. d) Opbevar elektrisk værktøj uden for rækkevidde af børn, og tillad ikke personer som ikke er bekendt med dette elektriske værktøj eller disse instruktioner at betjene værktøjet. Elektrisk værktøj er farligt i hænderne på personer, som ikke er instrueret i brugen deraf. e) Vedligeholdelse af elektrisk værktøj. Undersøg om bevægelige dele sidder skævt, binder eller er gået itu såvel som andre forhold, der kan påvirke betjeningen af værktøjet. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange ulykker er forårsaget af dårligt vedligeholdt værktøj. f) Hold skæreværktøj skarpe og rene. Ordentligt vedligeholdt skæreværktøj med skarpe skærekanter har mindre tilbøjelighed til at binde og er lettere at styre. g) Brug elektrisk værktøj, tilbehør, bor, osv. i overensstemmelse med disse instruktioner, idet der tages hensyn til arbejdsforholdene og den opgave, som skal udføres. Brug af elektrisk værktøj til andre opgaver end dem, det er beregnet til, kan resultere i en farlig situation.

5) ANVENDELSE OG VEDLIGEHOLDELSE AF BATTERI

a) Må kun genoplades med den oplader, som er angivet af fabrikanten. En oplader, der er beregnet til en bestemt type batteripakke, kan udgøre en brandrisiko, hvis den bruges med en anden type batteripakke. b) Brug kun elektrisk værktøj med de batteripakker, der er beregnet til hver enkelt type.Brug af andre batteripakker kan skabe risiko for personskade og brand. c) Når en batteripakke ikke er i brug, skal den holdes borte fra andre metalgenstande, så som papirclips, mønter, nøgler, søm, skruer og andre små metalgenstande, der kan danne forbindelse mellem to elektriske kontaktflader.Kortslutninger mellem batterikontakter kan forårsage forbrænding eller brand.DANSK

d) Hvis en batteripakke udsættes for overlast, kan der sive væske ud. Undgå berøring. Hvis væsken berøres ved et tilfælde, skal der skylles med masser af vand. Hvis der kommer væske i øjnene, skal der desuden søges lægehjælp. Batterivæske kan forårsage irritation eller forbrænding.

a) Elektrisk værktøj skal serviceres af en kvalificeret servicetekniker som udelukende benytter identiske reservedele. Derved sikres at værktøjets driftssikkerhed opretholdes. YDERLIGERE SPECIFIKKE SIKKERHEDSREGLER Sikkerhedsadvarsler for boremaskine/skruemaskine/ slagboremaskine

• Anvend høreværn ved brug af slagbor. Udsættelse for støj kan føre til tab af høreevne.

• Hold altid el-værktøj i de isolerede greb ved arbejdsprocesudførelser, hvor skæreværktøjet kan komme i kontakt med skjulte ledninger eller værktøjets egen ledning. Hvis skæretilbehøret kommer i kontakt med en strømførende ledning, kan værktøjets metaldele blive strømførende og give operatøren stød.

• Anvend de hjælpegreb, som følger med værktøjet. Tab af kontrollen kan føre til personskade.

• Anvend skruetvinger eller anden anordning til at fastgøre og understøtte arbejdsemnet til en stabil platform. At holde emnet med hånden eller mod kroppen er en ustabil løsning, der kan føre til tab af kontrollen.

• Anvend høreværn, hvis der hamres i længere perioder. Langvarig udsættelse for høje støjniveauer kan føre til tab af høreevne. Midlertidigt tab af høreevne eller alvorlig beskadigelse af trommehinden kan forårsages af høje lydniveauer som følge af slagboring.

• Anvend beskyttelsesbriller eller anden øjenbeskyttelse. Hammer- og boreprocesser kan få splinter til at flyve omkring. Flyvende partikler kan forårsage permanent øjenskade.

• Slagbor og -værktøj bliver varme under brug. Anvend handsker ved berøring. Værktøjsmærkater

PLACERING AF DATOMÆRKNING

Datomærkning, som også inkluderer fremstillingsåret, er trykt ind i kabinetfladen, der danner monteringssammenføjningen mellem værktøj og batteri! Eksempel: 2007 XX XX Fremstillingsår Vigtige sikkerhedsinstruktioner for alle batteriopladere GEM DISSE INSTRUKTIONER: Denne vejledning indeholder vigtige sikkerheds- og betjeningsanvisninger for DE9130/DE9135 batteriopladere.

• Læs alle instruktioner og sikkerhedsafmærkninger på opladeren, batteripakken og det produkt, som batteripakken anvendes til, før opladeren tages i brug. FARE: Fare for livsfarligt elektrisk stød. Opladningsterminaler er forsynet med 230 volt spænding. Berør aldrig kontaktflader med strømførende genstande. Det kan medføre elektrisk stød og eventuel livsfare. ADVARSEL: Fare for elektrisk stød. Lad aldrig væske trænge ind i opladeren. Det kan medføre elektrisk stød. FORSIGTIG: Fare for forbrændinger. For at undgå fare for personskade må der kun oplades DEWALT genopladelige batterier. Andre typer risikerer at sprænges, hvilket kan forårsage person- eller materiel skade. FORSIGTIG: Under visse omstændigheder, når opladeren er sluttet til ledningsnettet, kan de fritliggende opladerkontakter inde i opladeren blive kortsluttet af udefra kommende materialer. Udefra kommende materialer, som kan lede strøm, som f.eks. ståluld, aluminiumsfolie, eller ophobede metalpartikler og lignende, skal holdes i sikker afstand fra opladerens hulrum. Tag altid opladeren ud af strømstikket, når der ikke er et batteri i opladeren. Tag opladeren ud af strømstikket før rengøring.DANSK

• Forsøg ALDRIG at oplade batteripakken med andre opladere end dem, der er vist her i vejledningen. Opladeren og batteripakken er konstrueret, så de fungerer som en enhed.

• Disse opladere er ikke beregnet til anden brug end opladning af DEWALT genopladelige batterier. Anden anvendelse kan medføre brandfare, fare for elektrisk stød og eventuel livsfare.

• Opladeren må ikke udsættes for regn eller sne.

• Træk altid i stikket og ikke i ledningen, når opladeren skal kobles fra ledningsnettet. Herved reduceres risikoen for at beskadige stik og ledning.

• Sørg for at anbringe ledningen, så den ikke trædes på, rykkes i, eller på anden måde udsættes for skade eller overlast.

• Anvend kun en forlængerledning, hvis det er absolut nødvendigt. Fejlagtig brug af forlængerledninger kan medføre brandfare samt fare for elektrisk stød og eventuel livsfare.

• Placer aldrig andre genstande oven på opladeren, og placer aldrig opladeren på et blødt underlag, som kan blokere ventilationshullerne og føre til overophedning. Placer ikke opladeren i umiddelbar nærhed af andre varmekilder. Opladeren ventileres gennem ventilationshullerne i husets top og bund.

• Opladeren må ikke bruges når ledning eller stik er beskadiget — udskift straks ledning og stik.

• Opladeren må ikke bruges hvis den har været udsat for hårde stød, er blevet tabt eller på anden måde er blevet beskadiget. Opladeren skal indleveres til et autoriseret serviceværksted.

• Skil ikke opladeren ad. Aflever den til et autoriseret servicecenter for service eller reparation. Ukorrekt samling kan medføre brandfare eller fare for elektrisk stød og eventuel livsfare.

• Afbryd opladeren fra strømstikket før eventuel rengøring. Herved undgås risiko for elektrisk stød. Det er ikke nok at fjerne batteripakken.

• Forsøg ALDRIG at sammenkoble 2 opladere.

• Opladeren er konstrueret til at fungere med en standard 230V strømforsyning. Forsøg ikke at anvende en anden spænding. Dette gælder ikke for bilopladeren.

GEM DISSE INSTRUKTIONER

Opladere DE9135 opladeren accepterer 7,2 – 18 V NiCd, NiMH eller Li-Ion batterier. Disse opladere kræver ingen justering og er konstrueret til yderst nem betjening. Opladningsprocedure FARE: Fare for livsfarligt elektrisk stød. Der er 230 volt til stede i opladningsterminalerne. Undersøg aldrig med strømførende genstande. Fare for elektrisk stød, muligvis livsfarligt.

1. Forbind opladeren (h) med en passende

stikkontakt, inden batteriet indsættes.

2. Indsæt batteriet i opladeren. Den røde

(opladnings-) lampe blinker uafbrudt som tegn på, at opladningsprocessen er startet.

3. Når batteriet er helt opladet, er den røde lampe

konstant på ON. Batteriet er helt opladet og kan hermed anvendes eller efterlades i opladeren. Opladningsproces Se batteripakkens opladningstilstand i nedenstående skema. Opladningstilstand oplader – – – – – – fuldt opladet ––––––––––– forsinkelse ved varm/kold batteripakke ––– – ––– – udskift batteripakke ••••••••••• problem •• •• •• •• Automatisk genopfriskning Den automatiske genopfriskningsindstilling udligner eller afbalancerer de enkelte celler i batteripakken ved dens spidskapacitet. Batteripakker skal genopfriskes ugentligt, eller når batteripakken ikke længere yder maksimalt. For at genopfriske en batteripakke, sættes den i opladeren som normalt. Lad batteripakken blive i opladeren i mindst 8 timer. Forsinkelse ved varm/kold batteripakke Når opladeren påviser en batteripakke, der er for varm eller for kold, påbegynder den automatisk en varm/kold batteripakke-forsinkelsesfunktion, hvor opladningen indstilles, indtil batteriet har nået den rette temperatur. Opladeren skifter derefterDANSK

automatisk til opladningsfunktionen. Denne funktion sikrer maksimal batterilevetid.

BESKYTTELSE MOD FULD AFLADNING

Batteripakken er beskyttet mod fuld afladning under anvendelse med værktøjet. Vigtige sikkerhedsinstruktioner for alle batteripakker Sørg ved bestilling af nye batteripakker for at inkludere katalognummer og spænding. Henvis til diagrammet i slutningen af denne vejledning for kompatibilitet af opladere og batteripakker. Batteripakken er ikke fuldt opladet i den originale indpakning. Læs inden brug af batteripakken og opladeren nedenstående sikkerhedsinstruktioner. Følg derefter de beskrevne opladningsprocedurer.

LÆS ALLE INSTRUKTIONER

• Undlad at oplade eller bruge batteri i en eksplosionsfarlig atmosfære, f.eks. i nærhed af brændbare væsker, gasser eller støv. Isættelse eller fjernelse af batteriet fra opladeren kan antænde støvet eller røgen.

• Oplad kun batteripakker i DEWALT opladere.

• Stænk eller nedsænk IKKE batteripakker i vand eller andre væsker.

• Opbevar eller anvend ikke værktøjet og batteripakken på steder, hvor temperaturen kan nå eller overstige 40˚ C (105° F) (så som udendørs skure eller metalbygninger om sommeren). FARE: Fare for elektrisk stød og mulig livsfare. Forsøg aldrig at åbne batteripakken af nogen grund. Sæt ikke i opladeren, hvis batteripakkens kasse er revnet eller beskadiget. Det kan medføre elektrisk stød og eventuel livsfare. Beskadigede batteripakker skal returneres til servicecenteret til genbrug. ADVARSEL: Forsøg aldrig at åbne batteripakken af nogen grund. Sæt ikke i opladeren, hvis batteripakkens kasse er revnet eller beskadiget. Batteripakken må ikke udsættes for stød, tabes eller beskadiges. Anvend ikke en batteripakke eller oplader, som har været udsat for et hårdt stød, tabt, kørt over eller på anden vis er blevet beskadiget (dvs. gennemboret af et søm, ramt med en hammer, trådt på). Beskadigede batteripakker skal returneres til servicecenteret til genbrug. FORSIGTIG: Anbring, når det ikke er i brug, værktøjet på siden på en stabil overflade, hvor det ikke er til at snuble eller falde over. Værktøj med store batteripakker kan stå opret på batteripakken, men kan let væltes.

• Brænd ikke batteripakken, selv hvis den er svært beskadiget eller helt opslidt. Batteripakken kan eksplodere i en brand.

• Lidt lækage fra cellerne i batteripakken kan forekomme under ekstreme brugs- eller temperaturforhold. Dette udgør dog ikke et batterisvigt. Men, hvis det udvendige segl er brudt: a. og batterivæske får kontakt med huden, vask omgående huden med sæbe og vand i flere minutter. b. og batterivæske kommer i øjnene, skyl øjnene med rent vand i mindst 10 minutter og søg straks lægehjælp. (medicinsk notat: Væsken er en 25-35% opløsning af kaliumhydroxid.)

• Brænd ikke batteripakken, selv hvis den er svært beskadiget eller helt opslidt. Batteripakken kan eksplodere i en brand. Giftige dampe og materialer dannes ved forbrænding af lithium-ion batteripakker.

• Hvis indholdet af et batteri kommer i kontakt med huden, vask omgående området med mild sæbe og vand. Hvis batterivæske kommer i øjnene, lad vand løbe over det åbne øje i 15 minutter, eller indtil irritationen ophører. Hvis det er nødvendigt at søge lægehjælp, består batterielektrolytten af en blanding af flydende organiske karbonater og lithiumsalte.

• Indholdet af åbnede battericeller kan forårsage luftvejlsirritation. Flyt til frisk luft. Søg lægehjælp, hvis symptomerne vedvarer. ADVARSEL: Fare for brandskader. Batterivæske kan være antændelig ved udsættelse for gnister eller flammer. Batterihætte (fi g. 3) En beskyttende batterihætte medfølger til at dække kontakterne på en udtaget batteripakke. Uden den beskyttende hætte på plads er der risiko for, at løse metalgenstande kan kortslutte kontakterne, forårsage brandfare og beskadige batteripakken.DANSK

1. Tag batterihætten af, før batteripakken sættes i

opladeren eller værktøjet (fig. 3A).

2. Sæt beskyttelseshætten over kontakterne

straks efter udtagning af batteripakken fra opladeren eller værktøjet (fig. 3B). ADVARSEL: Sørg for, at den beskyttende batterihætte er på plads, inden en batteripakke, som ikke er i brug, opbevares eller transporteres. Batteri (fi g. 1) BATTERITYPE DC927 kører på 18 volt batteripakker. Anbefalinger til opbevaring

1. Batteripakker opbevares bedst i kølige og tørre

lokaler, uden direkte sollys eller ekstrem varme eller kulde.

2. Både batteripakke og oplader tåler

længerevarende opbevaring. Under passende forhold kan de opbevares i mindst 5 år. Mærkater på oplader og batteripakke Ud over de piktogrammer, der anvendes i denne vejledning, viser mærkaterne på opladeren og batteripakken følgende piktogrammer: Læs brugsvejledningen før brug. Batteri oplader. Batteri opladet. Batteri defekt. Forsinkelse ved varm/kold batteripakke. Berør aldrig kontaktflader med strømførende genstande. Undlad at oplade beskadigede batteripakker. Brug kun med DEWALT-batteripakker, andre typer risikerer at sprænges, hvilket kan forårsage person- eller materiel skade. Må ikke udsættes for vand. Udskift straks defekter ledninger. Oplad kun mellem 4 °C og 40 °C. Bortskaf batteripakken på en miljøforsvarlig måde. Brænd ikke NiMH, NiCd+ og Li-Ion batteripakker. Kan oplade NiMH og NiCd batteripakker. Oplader Li-Ion batteripakker. Se tekniske data for opladetid. Emballageindhold Pakken indeholder: 1 Trådløst slagbor 1 Sidehåndtag 2 batterier 1 oplader 1 brugsvejledning 1 sprængbillede BEMÆRK: Batteripakker og opladere medfølger ikke ved N-modeller.

• Kontroller om værktøjet, dele eller tilbehør er blevet beskadiget under transporten.

• Tag dig tid til grundigt at læse og forstå denne vejledning inden brug. Beskrivelse (fi g. 1–5) ADVARSEL: Modificer aldrig el-værktøjet eller dele deraf. Det kan medføre person- eller materialeskade. a. Triggerafbryder b. Knap til Fremad/bak c. Funktionsstyringsstykke d. Ring til justering af vridningsmomentet e. Gearskifte f. Fastspændingsstykke g. batterifrigørelsesknapper

Dit DC927slagbor er blevet designet til professionelle boreopgaver og iskruning.DANSK

MÅ IKKE bruges ved høj fugtighed eller under forhold, hvor der er brændbare væsker eller gasser til stede. Disse slagbor er professionelt elektrisk værktøj. LAD IKKE børn komme i kontakt med værktøjet. Overvågning kræves, når uerfarne brugere anvender dette værktøj. Elektrisk sikkerhed Den elektriske motor er konstrueret til bare én spænding. Kontroller altid, at batteriets spænding svarer til spændingen på mærkepladen. Sørg også for, at din opladers spænding svarer til din el-netspænding. Din DEWALT-oplader er dobbeltisoleret i overensstemmelse med EN 60335. Derfor kræves der ingen jordledning. Hvis strømledningen er beskadiget, skal den erstattes af en specialfremstillet ledning, der fås gennem DEWALTS serviceorganisation. Brug af forlængerledninger Forlængerledninger bør ikke anvendes, medmindre det er strengt nødvendigt. Brug en godkendt forlængerledning, som er egnet til din opladers indgangsstrøm (se tekniske data). Den mindste lederstørrelse er 1 mm

; den maksimale længde er 30 m. Ved anvendelse af en kabeltromle, skal kablet altid vindes helt ud.

SAMLING OG JUSTERING

ADVARSEL: Inden samling og justering skal batteripakken altid tages ud. Sluk altid for værktøjet, inden batteriet indsættes eller fjernes. ADVARSEL: Anvend kun DEWALT batterier og opladere. Indsættelse og fjernelse af batteriet fra værktøjet (fi g. 2) ADVARSEl: For at reducere risikoen for alvorlig personskade, skal værktøjet slukkes og batteripakken fjernes, før der foretages nogen former for justering eller af-/påmontering af værktøjsdele eller tilbehør. En utilsigtet opstart kan forårsage personskade. SÅDAN INSTALLERES BATTERIET I VÆRKTØJSHÅNDTAGET

1. Stil værktøjets base på linie med hakket i

værktøjshåndtaget (fig. 2).

2. Skub batteriet godt ind i håndtaget, indtil du kan

høre, at låsen smækker på plads. SÅDAN FJERNES BATTERIET FRA VÆRKTØJET

1. Tryk på frigørelsesknapperne (g), og træk

batteriet ud af værktøjshåndtaget med en hurtig bevægelse.

2. Indsæt batteriet i opladeren som beskrevet i

denne vejlednings afsnit om opladere. BRUG Brugsvejledning ADVARSEL: Følg altid sikkerhedsanvisningerne og gældende lovbestemmelser. Sidehåndtag ADVARSEL: Betjen ALTID værktøjet med sidehåndtagene korrekt installeret for at minimere risikoen for personskader. Udeladelse heraf kan medføre, at sidehåndtaget skrider under betjeningen og medfører tab af kontrol. Hold fast i værktøjet med begge hænder med henblik på maksimal kontrol. Sidehåndtagenes klemmer fortil på gearkassen, som vist på billedet, kan drejes med henblik på betjening med højre eller venstre hånd. Sidehåndtaget skal strammes tilstrækkeligt til at modstå drejning af værktøjet, hvis tilbehøret sætter sig fast eller standser. Sørg for, at gribe fat i sidehåndtaget i den fjerneste ende, så værktøjet kan styres, hvis det standser pludseligt. Hvis modellen ikke er udstyret med et sidehåndtag, tag fat om boret med en hånd på håndtaget og en hånd på batteriet. Afbryder med variabel hastighed (fi g. 1) Tænd for værktøjet ved at presse triggerafbryderen (a). Sluk for værktøjet ved at slippe triggerafbryderen. Dit værktøj er udstyret med en bremse. Borepatronen standser, når triggerafbryderen slippes helt. BEMÆRK: Konstant anvendelse ved regulerbar hastighed anbefales ikke. Det kan beskadige afbryderen og bør undgås. Frem/tilbage styreknap (fi g. 1) En frem/tilbage styreknap (b) bestemmer værktøjets retning, og virker også som en afspærringsknap.DANSK

Vælg fremadrettet rotation ved at slippe afbryderen og trykke frem/tilbage knappen på højre side af værktøjet ned. Vælg tilbagerettet rotation ved at trykke frem/ tilbage styreknappen på venstre side af værktøjet ned. Midterstillingen for frem/tilbage knappen låser værktøjet i den SLUKKEDE stilling. Sørg for, at afbryderen er sluppet, når frem/tilbage styreknappens position ændres. BEMÆRK: Første gang værktøjet skal køre efter ændring af rotationsretningen, kan man høre et klik ved opstarten. Det er helt normalt og betyder ikke, at der er et problem. Funktionsstyringskrave Dit bor er udstyret med et separat funktionsstyringstykke (fig. 1, c) to skift mellem borings, iskrunings og slagboringsfunktionerne. ISKRUNING (FIG. 4)

1. Vælg den ønskede hastighed/omdrejning til

arbejdsopgaven vha. gearskiftfunktionens tre hastigheder (e) oven på værktøjet. Sæt momentniveauet korrekt via koblingsstykket ved først at indstille koblingsstykket til den laveste indstilling for at sikre at fastgøringsmekanismen er indstillet efter formålet. BEMÆRK: Brug den lavest mulige momentindstilling til at indsætte fastgøringsmekanismen i den ønskede dybde. Jo lavere tal, des lavere antal omdrejninger.

2. Drej funktionsindstillingsstykket (c) således at

skruesymbolet flugter med pilen.

3. Sæt omdrejningsjusteringsstykket (d) til

nummeret for det ønskede antal omdrejninger. BEMÆRK: Momentjusteringsstykket kan sættes til ethvert nummer og skiftes mellem iskruning og boring vha. funktionsindstillingsstykket. BORING (FIG. 5) FORSIGTIG: Boret vil ikke koble ud, uanset omdrejningsjusteringsstykkets position (d), så længe funktionsstykket et sat til boring/slagboring. Drej funktionsstyringsstykket (c) således, at boresymbolet flugter med pilen. BEMÆRK: Momentjusteringsstykket (d) kan indstilles til et hvilket som helst nummer. SLAGBORING (FIG. 6) Drej funktionsstyringsstykket (c) således at hammersymbolet flugter med pilen. Krave til justering af vridningsmomentet (fi g. 4) Dit værktøj har en justerbar momentskruetrækkermekanisme til skruning og fjernelse af et bredt udvalg af skruesikringsformer og størrelser og på nogle modeller en hammermekanisme til boring i murværk. Tal er angivet rundt om momentjusteringsstykket (d). Disse tal anvendes til at indstille grebet til levering af et momentområde. Jo højere tallet er på kraven, jo højere er vridningsmomentet, og jo større er den skruesikring der kan skrues. Vælg et hvilket som helst af tallene ved at rotere indtil det ønskede tal står ud for pilen. Gear til tre hastigheder (fi g. 4) Værktøjets tre hastigheder gør det muligt at skifte gear med henblik på flere anvendelsesformål. For at vælge hastighed 1 (højeste momentindstilling), skal du slukke for værktøjet og vente på at det standser. Skub gearskifteren (e) hele vejen mod venstre. Hastighed 2 (mellemste moment- og hastighedsindstilling) er i midterpositionen. Hastighed 3 (højeste hastighedsindstilling) er til højre. BEMÆRK: Skift ikke gear, mens værktøjet er i gang. Lad altid boret standse helt, inden der skiftes gear. Hvis man har problemer med at skifte gear, skal man sørge for, at gearskifteren er sat til en af følgende tre hastighedsindstillinger. Automatisk indspænding (fi g. 7–9) ADVARSEL: Forsøg ikke at spænde borehoveder (eller andet tilbehør) ved at gribe borepatronens forende og tænde for værktøjet. Det kan medføre skade på borepatronen og personskade. Afspær altid triggerafbryderen ved skiftning af tilbehør. ADVARSEL: Sørg altid for at boret er fastspændt, inden værktøjet tændes Et løst bor kan flyve ud af værktøjet og medføre personskade. SÅDAN INDSÆTTES BOR ELLER ANDET TILBEHØR

1. Fastlås udløserknappen til slukket position

2. Grib fat om fastspændingsstykket (f) med

den ene hånd, og brug den anden hånd til at fastgøre værktøjet som vist i figur 7. Drej stykket mod uret (vist forfra) tilstrækkeligt til at gribe om tilbehøret.

3. Før bor eller andet tilbehør omkring 19 mm

(3/4") ind i fastspændingsstykket som vist iDANSK

figur 8. Grib godt fat om fastspændingsstykket og drej stykket med uret (vist forfra) med den ene hånd, mens den anden hånd holder værktøjet på plads. Drej stykket med uret, indtil det ikke kan drejes yderligere figur 9. Mens boret betjenes i fremadholdt position vil boret kontinuerligt stramme indspændingen om boret for at maksimere grebet om boret. For at fjerne tilbehøret, gentag trin 2 ovenfor. Betjening af boret

1. Vælg den ønskede hastighed/momentområde

ved at anvende dobbeltområde gearvælgeren til at matche hastigheden og den planlagte anvendelses vridningsmoment.

2. Til TRÆ bruges spiralbor, spadebor,

stangbor eller hulsave. Til METAL bruges højhastighedsspiralbor i stål eller hulsave. Brug skærefedt. Undtagelser er støbejern og messing, som skal bores tørt.

3. Anvend altid tryk i en lige linie med borehovedet.

Anvend tryk nok til at fastholde grebet om borhovedet, men skub ikke så hårdt at motoren sætter ud eller borehovedet afbøjes.

4. Hold værktøjet godt fast med begge hænder for

at kontrollere borets drejebevægelse.

5. HVIS BORET GÅR I STÅ, er det som regel fordi

det er blevet overbelastet eller anvendt forkert. SLIP ØJEBLIKKELIGT TRIGGEREN, fjern borehovedet fra emnet og fastslå årsagen til at det gik i stå.KLIK IKKE TRIGGEREN ON OG OFF I ET FORSØG PÅ AT STARTE ET

trækkes ud igen af et boret hul. Det hjælper til at forhindre blokering. Slagboring

1. Brug kun lige tilstrækkelig megen kraft på

på arbejdsemnet. Udøv ikke tryk fra siden af borehovedet under boring, da det vil forårsage tilstopning af hovedets kannelurer og en langsommere borehastighed.

3. Hvis hammerhastigheden begynder at falde ved

boring af dybe huller, træk borehovedet delvist ud af hullet, mens værktøjet stadig er i gang for at hjælpe med at rydde boreaffald fra hullet.

4. Til MURVÆRK brug borehoveder med karbid-

spids eller hoveder til murværk. En jævn strøm af støv angiver, at borehastigheden er korrekt. Betjening af skruetrækker Vælg den ønskede hastighed/omdrejning til arbejdsopgaven vha. gearskiftfunktionens tre hastigheder oven på værktøjet. Indsæt det ønskede skruesikringstilbehør i borepatronen på samme måde som med alle borehoveder. Sæt momentjusteringsstykket (d) til nummeret for det ønskede antal omdrejninger. Foretag nogle træningsboringer på skrotmateriale, eller på skjulte områder, for at fastslå den rigtige position for grebskraven. VEDLIGEHOLDELSE DEWALT elektrisk værktøj er beregnet til langvarig brug med minimal vedligeholdelse. Værktøjets fortsatte tilfredsstillende drift afhænger af korrekt vedligeholdelse og rengøring af værktøjet. ADVARSEL: For at reducere risikoen for alvorlig personskade, skal værktøjet slukkes og batteripakken fjernes, før der foretages nogen former for justering eller af-/påmontering af værktøjsdele eller tilbehør. En utilsigtet opstart kan forårsage personskade. Opladeren er ikke servicerbar. Der er ingen servicerbare dele inden i opladeren. Smøring Dette elektriske værktøj skal ikke smøres yderligere. Rengøring ADVARSEL: Blæs støv og snavs ud af hovedhuset med tør luft, lige så snart der samler sig snavs i og omkring luftaftrækket. Bær godkendte beskyttelsesbriller og godkendt støvmaske ved udførelse af denne procedure. ADVARSEL: Brug aldrig opløsningsmidler eller andre kraftige kemikalier til at rengøre værktøjetsDANSK

ikke-metalliske dele. Disse kemikalier kan svække de materialer, der anvendes i disse dele. Brug en klud, der kun er fugtet med vand og mild sæbe. Der må under ingen omstændigheder komme væske ind i værktøjet. Ingen af værktøjets dele må nedsænkes i væske.

RENGØRINGSINSTRUKTIONER FOR OPLADEREN

ADVARSEL: Fare for elektrisk stød. Afbryd strømforsyningen til opladeren før rengøring. Snavs og fedt kan fjernes fra opladerens udvendige flader ved hjælp af en klud eller en blød børste (ikke metal). Brug ikke vand eller rengøringsmidler. Valgfrit tilbehør ADVARSEL: Da andet tilbehør end det, som stilles til rådighed af DEWALT, ikke er afprøvet med dette produkt, kan det være farligt at bruge sådant tilbehør med dette værktøj. For at mindske risikoen for personskade, må dette produkt kun anvendes med tilbehør, som anbefales af DEWALT. Nærmere oplysninger om det rigtige tilbehør fås hos forhandleren. Miljøbeskyttelse Særskilt bortskaffelse. Dette produkt må ikke bortskaffes sammen med almindeligt husholdningsaffald. Hvis du på noget tidspunkt finder det nødvendigt at udskifte dit DEWALT produkt, eller hvis det ikke længere tjener det tiltænkte formål, må det ikke bortskaffes med almindeligt husholdningsaffald. Sørg for, at dette produkt bortskaffes særskilt. Særskilt bortskaffelse af brugte produkter og emballage gør det muligt at genbruge materialer og anvende dem på ny. Genanvendelse af genbrugsmaterialer bidrager til at forhindre forurening af miljøet og reducerer behovet for råmaterialer. Lokale forskrifter muliggør i nogen tilfælde særskilt bortskaffelse af elektriske produkter fra husholdningen, ved kommunale affaldsdepoter eller hos forhandleren i forbindelse med køb af et nyt produkt. DEWALT har stillet faciliteter til rådighed til indsamling og genbrug af udslidte DEWALT produkter. For at benytte sig af denne service kan man returnere produktet til et hvilket som autoriseret serviceværksted, der modtager det på vore vegne. Du kan finde ud af, hvor det nærmeste autoriserede serviceværksted befinder sig ved at kontakte dit lokale D EWALT-kontor på den adresse, der er angivet i denne vejledning. Alternativt findes der en liste over autoriserede D EWALT serviceværksteder og detaljerede oplysninger om vores eftersalgsservice og kontakter på følgende internetadresse: www.2helpU.com. Genopladelig batteripakke Dette batteri har en lang levetid, men skal udskiftes, når det ikke afgiver tilstrækkelig effekt ved opgaver, der før var lette at udføre. Ved afslutningen af batteriets rimelige levetid bortskaffes det på en miljøsikker måde:

• Sørg for, at batteripakken er helt afladet og tag den derpå ud af værktøjet.

• Li-Ion, NiCd og NiMH celler kan genbruges. Bring dem til din forhandler eller nærmeste genbrugsstation. De indsamlede batteripakker vil blive genbrugt eller bortskaffet på forsvarlig vis.DANSK

• 30 DAGE UDEN RISIKO TILFREDSHEDSGARANTI • Hvis du ikke er fuldt tilfreds med dit DEWALT værktøj, kan du returnere det inden for 30 dage, komplet som købt, til den forhandler, hvor værktøjet blev købt og få alle pengene refunderet eller bytte det. Der skal fremvises gyldig kvittering.

• ET ÅRS GRATIS SERVICEKONTRAKT • Hvis du har brug for vedligeholdelse eller service til dit D EWALT værktøj inden for 12 måneder efter købet, gøres dette helt gratis på et autoriseret DEWALT serviceværksted. Der skal fremvises gyldig kvittering. Omfatter arbejdsløn og reservedele til elektrisk værktøj. Tilbehør ikke inkluderet.

• ET ÅRS FULD GARANTI • Hvis dit DEWALT produkt går i stykker på grund af fejlbehæftede materialer eller arbejdsudførelse inden for 12 måneder efter købsdatoen, garanterer vi, at alle defekte dele eller produktet som helhed, hvilket besluttes af os, erstattes vederlagsfrit, forudsat at:

• Produktet er ikke misbrugt.

• Ingen uautoriserede personer har repareret dette produkt.

• Bevis på købsdato er fremvist. Denne garanti tilbydes som en ekstra service og ydes foruden de af loven fastsatte rettigheder for forbrugere. Nærmeste autoriserede DEWALT serviceværksted findes ved at benytte telefonnummeret på bagsiden af denne vejledning. Alternativt findes der en liste over autoriserede D EWALT serviceværksteder og detaljerede oplysninger om vores eftersalgsservice på følgende internetadresse: www.2helpU.com.DEUTSCH
