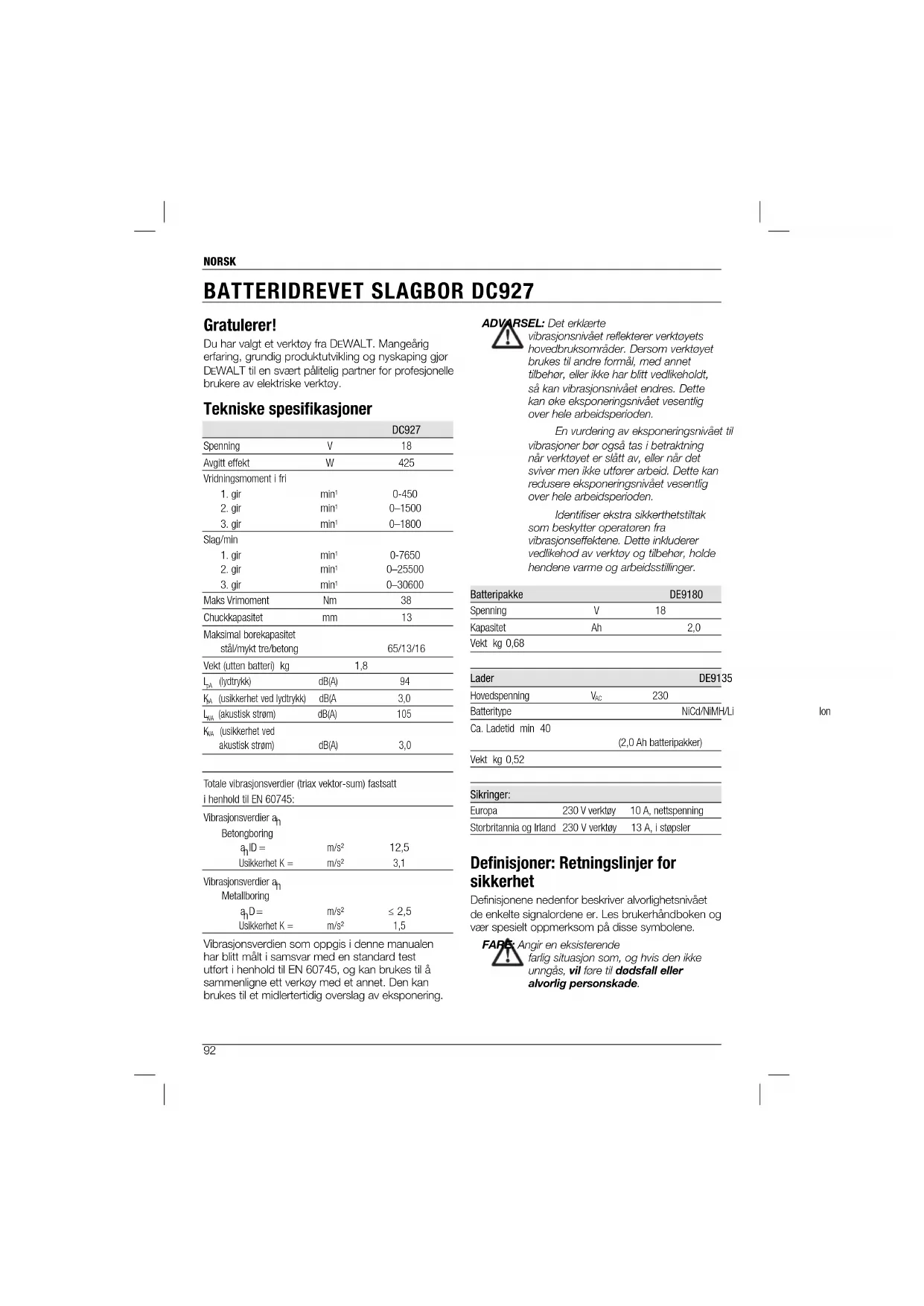

BRUKSANVISNING DC927 DEWALT

ADVARSEL: Det erklærte vibrasjonsnivået reflekterer verktøyets hovedbruksområder. Dersom verktøyet brukes til andre formål, med annet tilbehør, eller ikke har blitt vedlikeholdt, så kan vibrasjonsnivået endres. Dette kan øke eksponeringsnivået vesentlig over hele arbeidsperioden. En vurdering av eksponeringsnivået til vibrasjoner bør også tas i betraktning når verktøyet er slått av, eller når det sviver men ikke utfører arbeid. Dette kan redusere eksponeringsnivået vesentlig over hele arbeidsperioden. Identifiser ekstra sikkerthetstiltak som beskytter operatøren fra vibrasjonseffektene. Dette inkluderer vedlikehod av verktøy og tilbehør, holde hendene varme og arbeidsstillinger. Batteripakke DE9180 Spenning V

Batteritype NiCd/NiMH/Li Ion Ca. Ladetid min 40 (2,0 Ah batteripakker) Vekt kg 0,52 Sikringer: Europa 230 V verktøy 10 A, nettspenning Storbritannia og Irland 230 V verktøy 13 A, i støpsler Defi nisjoner: Retningslinjer for sikkerhet Definisjonene nedenfor beskriver alvorlighetsnivået de enkelte signalordene er. Les brukerhåndboken og vær spesielt oppmerksom på disse symbolene. FARE: Angir en eksisterende farlig situasjon som, og hvis den ikke unngås, vil føre til dødsfall eller alvorlig personskade. Gratulerer! Du har valgt et verktøy fra DEWALT. Mangeårig erfaring, grundig produktutvikling og nyskaping gjør

EWALT til en svært pålitelig partner for profesjonelle brukere av elektriske verktøy. Tekniske spesifi kasjoner DC927 Spenning V 18 Avgitt effekt W 425 Vridningsmoment i fri

(usikkerhet ved lydtrykk) dB(A 3,0

(usikkerhet ved akustisk strøm) dB(A) 3,0 Totale vibrasjonsverdier (triax vektor-sum) fastsatt i henhold til EN 60745: Vibrasjonsverdier a

m/s² 12,5 Usikkerhet K = m/s² 3,1 Vibrasjonsverdier a

m/s² ≤ 2,5 Usikkerhet K = m/s² 1,5 Vibrasjonsverdien som oppgis i denne manualen har blitt målt i samsvar med en standard test utført i henhold til EN 60745, og kan brukes til å sammenligne ett verkøy med et annet. Den kan brukes til et midlertertidig overslag av eksponering.NORSK

ADVARSEL: Angir en potensielt farlig situasjon som, og hvis den ikke unngås, kan føre til dødsfall eller alvorlig personskade. FORSIKTIG: Angir en potensielt farlig situasjon som, og hvis den ikke unngås, kan føre til mindre eller moderat personskade. FORSIKTIG: Når dette brukes uten sikkerhetsvarselsymbolet, foreligger det en potensielt farlig situasjon som, hvis den ikke unngås, kan føre til materiell skade. Angir fare for elektrisk støt. Angir brannfare. Overensstemmelseserklæring med EU DC927 DEWALT erklærer at disse produktene, beskrevet under ”teknisk data”, har blitt laget i samsvar med: 98/37/EEC (til desember 28, 2009), 2004/108/EC, 2006/42/EC (fra desember 29, 2009), 2006/95/EC, EN 55014-1, EN 55014-2, EN 60745-1, EN 60745-2-6. Ytterligere informasjon fås ved å ta kontakt med DEWALT på adressen nedenfor eller ved å slå opp bakerst i brukerhåndboken. Undertegnede er ansvarlig for alle tekniske data og stadfester denne erklæringen på vegne av DEWALT. Horst Grossmann Ingeniørvirksomhet og produktutvikling DEWALT, Richard-Klinger-Straße 11, D-65510 Idstein, Tyskland 30/10/2007 ADVARSEL: Les bruksanvisningen slik at skaderisikoen kan reduseres. Generelle sikkerhetsadvarsler ved bruk av elektriske verktøyer ADVARSEL! Les alle sikkerhetsadvarsler og bruksanvisninger. Unnlatelse av å følge advarsler og bruksanvisninger kan resultere i elektrisk sjokk, brann og/eller alvorlige skader.

a) Pass på at arbeidsplassen er ren og godt belyst. Rotete eller mørke områder øker faren for ulykker. b) Bruk ikke elektriske verktøy i eksplosive omgivelser, f.eks. nær antennelig væske, gass eller støv. Elektriske verktøyer produserer gnister som kan antenne støv eller gass. c) Barn og tilskuere skal holdes på god avstand ved bruk av elektriske verktøyer. Forstyrrelser kan forårsake at en mister oversikten.

2) SIKKERHET VED BRUK AV ELEKTRISITET

a) Støpslene på elektriske verktøy må passe i stikkontaktene. Endre aldri et støpsel. Bruk ikke tilpasningsstøpsler på jordede elektriske verktøy. Uendrede støpsler og stikkontakter som passer kravene, reduserer risikoen for elektrisk støt. b) Unngå å berøre jordede flater som rør, radiatorer, komfyrer og kjøleskap. Hvis kroppen er jordet, øker faren for elektrisk støt. c) Utsett ikke elektriske verktøy for regn eller fuktighet. Hvis vann kommer inn i et elektrisk verktøy, øker faren for elektrisk støt. d) Vær ikke hardhendt med ledningen. Bruk ikke ledningen til å bære, dra eller frakople det elektriske verktøyet. Hold ledningen på god avstand fra varme, olje, skarpe kanter eller bevegelige deler. Skadde eller sammenviklede ledninger øker faren for elektrisk støt. e) Ved utendørs bruk av det elektriske verktøyet skal du bruke en skjøteledning som er beregnet på utendørs bruk. Bruk av ledning som er beregnet på utendørs bruk reduserer faren for elektrisk støt.NORSK

a) Vær oppmerksom, følg med på det du gjør, og bruk sunn fornuft når du bruker et elektrisk verktøy. Bruk ikke elektriske verktøy hvis du er trøtt eller sliten eller har brukt narkotika, alkohol eller legemidler. Et øyeblikks uoppmerksomhet er nok til å forårsake alvorlig personskade. b) Bruk personlig verneutstyr. Bruk alltid vernebriller. Bruk av verneutstyr som støvmasker, glidesikre sko, hjelm og hørselsvern der det trengs, reduserer faren for personskade. c) Unngå utilsiktet oppstarting. Påse at bryteren er i AV-posisjon før du kopler til strømmen og/eller batteripakken, samt tar opp eller bærer verktøyet. Hvis du bærer elektriske verktøy med fingeren på bryteren eller setter støpselet i stikkontakten mens bryteren er på, øker du faren for ulykker. d) Fjern eventuelle justeringsnøkler før du slår på det elektriske verktøyet. En skrunøkkel som er festet til en roterende del i det elektriske verktøyet, kan forårsake personskade. e) Strekk deg ikke for langt. Behold fotfestet og god balanse til enhver tid. Dette gir bedre kontroll over det elektriske verktøyet hvis det skulle oppstå en uventet situasjon. f) Kle deg skikkelig. Bruk ikke løstsittende klær eller smykker. Hold hår, klær og hansker på god avstand fra bevegelige deler. Løstsittende klær, smykker og langt hår kan sette seg fast i bevegelige deler. g) Hvis verktøyet har tilkopling for støvoppsamler eller støvavsug, skal du påse at disse er tilkoplet og brukes på riktig måte. Bruk av støvoppsamler kan redusere farer som er forbundet med støv.

4) BRUK OG BEHANDLING AV ELEKTRISKE VERKTØY

a) Forsér ikke det elektriske verktøyet. Bruk riktig elektrisk verktøy til jobben. Det riktige verktøyet gjør jobben bedre og tryggere og med den hastigheten som er det konstruert for. b) Bruk ikke det elektriske verktøyet hvis det ikke går an å slå bryteren av og på. Verktøy som ikke kan styres med bryteren, er farlig og må repareres. c) Ta støpselet ut av kontakten og/eller ta batteripakken ut av det elektriske verktøyet, før du foretar justeringer, bytter tilbehør eller legger det bort til oppbevaring. Slike forebyggende sikkerhetstiltak reduserer faren for at det elektriske verktøyet startes utilsiktet. d) Oppbevar elektriske verktøy utilgjengelig for barn, og la ikke personer som ikke er kjent med verktøyet eller disse anvisningene, bruke verktøyet. Elektriske verktøy er farlige i hendene på ukyndige brukere. e) Vedlikehold av elektriske verktøy. Se etter feiljusteringer eller binding i bevegelige deler, skadde deler eller andre ting som kan påvirke det elektriske verktøyets funksjonalitet. Hvis det elektriske verktøyet er skadet, skal det repareres før bruk. Mange ulykker forårsakes av dårlig vedlikeholdte elektriske verktøy. f) Sørg for at skjæreverktøy alltid er skarpe og rene. Med riktig vedlikeholdte skjæreverktøy med skarpe skjærekanter oppstår det sjeldnere bindinger. Slike verktøy er dessuten lettere å håndtere. g) Bruk det elektriske verktøyet, tilbehør, bits osv. i samsvar med disse anvisningene. Ta også hensyn til arbeidsforholdene og jobben som skal utføres. Det kan være farlig å bruke det elektriske verktøyet til andre oppgaver enn det som er tiltenkt.

5) BRUK OG BEHANDLING AV BATTERIDREVNE VERKTØY

a) Batteriet skal bare lades med laderen som er angitt av produsenten. En lader som er beregnet på en bestemt batteripakke, kan medføre brannfare hvis den brukes med en annen batteripakke. b) Elektriske verktøy skal bare brukes med den angitte batteripakken. Bruk av andre batteripakker kan medføre risiko for personskade og brann. c) En batteripakke som ikke er i bruk, skal holdes på god avstand fra metallgjenstander som binders, mynter, nøkler, spiker, skruer og andre små metallgjenstander som kan skape kontakt mellom polene. Kortslutning av batteripolene kan forårsake forbrenning eller brann. d) Ved hardhendt behandling, kan det lekke væske fra batteriet. Unngå berøring. Skyll med vann hvis du kommer i kontakt med væsken. Oppsøk lege hvis væsken kommer i kontakt med øynene. Batterivæske kan forårsake irritasjon eller forbrenning.NORSK

a) Service på det elektriske verktøyet skal utføres av en kvalifisert servicetekniker som utelukkende bruker originale reservedeler. Slik sørger du for å ivareta det elektriske verktøyets sikkerhet.

• Bruk ørebeskyttere ved bruk av slagbor. Det å være utsatt for støy kan forårsake hørselstap.

• Under arbeidsutførelse, hold verktøyet i de isolerte gripeflatene hvor skjæreverktøyet kan komme i kontakt med skjulte ledninger eller ledningen til selve verktøyet. Hvis skjæretilbehøret kommer i kontakt med en strømførende ledning, kan synlige metalldeler i verktøyet bli strømførende og gi brukeren elektrisk støt.

• Bruk hjelpehåndtakene som leveres med verktøyet. Kontrolltap kan forårsake personskade.

• Bruk klemmer eller en annen praktisk metode som hjelper å stabilisere arbeidet på et stabilt sted. Å holde arbeidet du skal gjøre i hånden eller opp mot kroppen er ustabilt og kan føre til kontrolltap.

• Bruk ørebeskyttere når du borer over lengre perioder. Å være utsatt for mye støy over lengre tid kan forårsake hørselstap. Midlertidig hørselstap eller alvorlige skader på trommehinnen kan oppstå fra høye lydnivåer som følge av slagboring.

• Bruk sikkerhetsbriller eller annen øyebeskyttelse. Slagbors -og boreoperasjoner kan forårsake at fliser flyr. Flygende partikler kan forårsake permanent øyeskade.

• Slagbor og verktøy blir varme når de brukes. Bruk hansker når du er i berøring med dem. Etiketter på verktøyet

PLASSERING AV DATOKODE

Datokode, som også inkluderer produksjonsåret, er trykt på overflaten ved montasjeleddet mellom verktøyet og batteriet! Eksempel: 2007 XX XX Produksjonsår Viktige sikkerhetsinstruksjoner for alle batteriladere OPPBEVAR DISSE INSTRUKSJONENE: Denne manualen inneholder viktige sikkerhetsinstruksjoner og bruksanvisninger DE9130/DE9135 batteriladere.

• Før du bruker batteriet og laderen, må du lese alle instruksjonene og advarselsmerker på laderen, batteripakken, og produktet som bruker batteripakken. FARE: Fare for dødelig elektrosjokk. 230 volt er tilstede ved ladeterminalene. Stikk ikke inn ledende gjenstander. Dette kan medføre elektrisk sjokk eller dødelig elektrosjokk. ADVARSEL: Fare for elektrisk støt. Ikke la væske trenge inn i laderen. Elektrisk sjokk kan forekomme. FORSIKTIG: Forbrenningsfare. For å redusere risikoen for skade, må du kun lade DEWALT oppladbare batterier. Andre typer batterier kan sprenges og forårsake personskade og andre skader. FORSIKTIG: Under visse omstendigheter, med laderen plugget inn i strømforsyningen, kan de eksponerte ladekontaktene inne i laderen kortsluttes av fremmedmateriale. Fremmedmaterialer av en ledende type kan være, men er ikke begrenset til, stålull, aluminiumfolie, eller oppbygning av metalliske partikler skal holdes bort fra laderommene. Trekk alltid ut laderen av kontakten når det ikke er en batteripakke i rommet. Frakoble laderen før rengjøring.

• IKKE forsøk å lade batteripakken med andre ladere enn de som er angitt i denne håndboken. Laderen og batteripakken er spesielt designet for å brukes sammen.

• Disse laderne er ikke ment til annen bruk enn lading av DEWALT oppladbare batterier. All annen bruk kan resultere i risiko for brann, elektrisk støt eller dødelig elektrosjokk.

• Påse at ledningen er plassert slik at den ikke kan bli tråkket på, snublet over, eller på andre måter skadet eller overbelastet.

• Ikke plasser gjenstander oppå laderen, laderen må heller ikke plasseres på en myk overflate som kan blokkere ventilasjonshullene og resultere i sterk intern varme. Plasser laderen på god avstand fra alle varmekilder. Laderen er ventilert gjennom slissene i toppen og bunnen av beholderen.

• Ikke bruk laderen med en skadet ledning eller støpsel - de må skiftes ut umiddelbart.

• Ikke bruk laderen om den har blitt slått hardt, blitt mistet eller på andre måter skadet. Ta den med til et autorisert servicesenter.

• Ikke demonter laderen; ta den med til et autorisert servicesenter når service eller reparasjon er påkrevd. Feilmontering kan medføre elektrisk sjokk, dødelig elektrosjokk eller brann.

• Frakoble laderen fra stikkontakten før rengjøring. Dette vil redusere risikoen for elektrisk sjokk. Fjerning av batteripakken vil ikke redusere denne risikoen.

• ALDRI forsøk å koble 2 ladere sammen.

• Laderen er designet for å brukes på standard 230 V elektrisk strøm for husholdningsartikler Ikke forsøk å bruke den på en annen spenning. Dette gjelder ikke billaderen.

TA VARE PÅ DISSE ANVISNINGENE

Ladere DE9135 lader aksepterer 7,2 – 18 V NiCd, NiMH eller Li-Ion batterier. Disse laderne krever ingen justering og er laget slik at det skal være så enkelt som mulig å bruke dem. Ladeprosedyre FARE: Fare for dødelig elektrosjokk. 230 volt er tilstede ved ladeterminalene. Stikk ikke inn ledende gjenstander. Fare for elektrisk sjokk eller elektrisk støt.

3. Fullført oppladning indikeres av at den røde

lampen hele tiden lyser PÅ. Pakken er fullstendig ladet og kan nå brukes eller kan forbli i laderen. Ladeprosess Se tabellen nedenfor når det gjelder ladestatus for batteripakken. Ladestatus lader – – – – – – Fullstendig ladet ––––––––––– varm/kald pakke forsinkelse ––– – ––– – skift ut batteripakke ••••••••••• problem •• •• •• •• Automatisk balansering av battericellene Modusen for automatisk balansering av battericellene balanserer de individuelle cellene i batteripakken for å utnytte kapasiteten maksimalt. Batteripakker skal balanseres en gang i uken eller når batteripakkens ytelse er svekket. Balanser batteripakken ved å legge batteriet i laderen på vanlig måte. La batteripakken ligge i laderen i minst 8 timer. Forsinkelse ved varm/kald batteripakke Hvis laderen registrerer at batteriet er for varmt eller for kaldt, legges det automatisk inn en forsinkelse som følge av dette. Batteriet blir ikke ladet før batteripakken har oppnådd riktig temperatur. Laderen går deretter automatisk til lademodus. Denne funksjonen gjør at batteriet varer lengst mulig.

BESKYTTELSE MOT FOR MYE UTLADING

Batteripakken er beskyttet mot for mye utlading når den brukes i verktøyet. Viktige sikkerhetsinstruksjoner for alle batteripakkene Når du bestiller batteripakker for utskifting, påse at du inkluderer katalognummer og spenning. Sjekk tabellen på slutten av denne manualen for kompabilitet av ladere og batteripakker. Batteripakken er ikke fullt ladet når den tas ut av kartongen. Les sikkerhetsinstruksjonene nedenfor, før bruk av batteripakken og laderen. Følg deretter ladeprosedyren som vist. LES ALLE BRUKSANVISNINGER.

• Ikke oppbevar eller bruk verktøyet og batteripakken på steder hvor temperaturen kan nå eller overskride 40 °C (slik som i skjul eller metallbygninger om sommeren). FARE: Fare for dødelig elektrosjokk. Prøv aldri å åpne en batteripakke, uansett grunn. Hvis batteripakkens beholder er sprukket eller skadet bør den ikke settes inn i laderen. Dette kan medføre elektrisk sjokk eller dødelig elektrosjokk. Skadede batteripakker bør returneres til et servicesenter for resirkulering. ADVARSEL: Prøv aldri å åpne en batteripakke, uansett grunn. Hvis batteripakkens beholder er sprukket eller skadet bør den ikke settes inn i laderen. Ikke knus, mist eller skade batteripakken. Ikke bruk en batteripakke eller lader som har fått et skarpt støt, blitt mistet, kjørt over eller skadet på noen måte (m.a.o. stukket med en spiker, slått med en hammer, tråkket på). Skadede batteripakker bør returneres til et servicesenter for resirkulering. FORSIKTIG: Når den ikke er i bruk må verktøyet plasseres på dets side på en stabil overflate hvor det ikke vil forårsake snubling eller en fallfare. Noen verktøy med store batteripakker kan stå rett opp og ned på batteripakken men kan lett falle ned.

• Om batteri-innhold kommer i kontakt med huden din, vask øyeblikkelig område med mild såpe og vann. Om batterivæske kommer inn i øyet, skyll med vann over det åpne øyet i 15 minutter eller til irritasjon stopper. Om medisinsk tilsyn er nødvendig, er batterielektrolytt sammensatt av en blanding med flytende organiske karbonater og litiumsalt.

• Innholdet av åpnede battericeller kan forårsake åndedrettsirritasjon. Forsyn frisk luft. Om symptomene vedvarer, oppsøk medisinsk tilsyn. ADVARSEL: Forbrenningsfare. Batterivæske kan være brannfarlig om eksponert til gnister eller flammer. Batterihette (fi g. 3) En beskyttende batterihette dekker og beskytter kontaktene når batteripakken er tatt av. Hvis den beskyttende batterihetten ikke sitter på, kan løse metallgjenstander kortslutte kontaktene. Dette er brannfarlig og kan skade batteripakken.

1. Ta av den beskyttende batterihetten før du

setter batteripakken i laderen eller verktøy (fig. 3A).

2. Sett den beskyttende batterihetten over

kontaktene med en gang du tar batteripakken ut av laderen eller verktøyet (fig. 3B). ADVARSEL: Påse at den beskyttende batterihetten sitter på før du bærer en løs batteripakke eller legger den til oppbevaring. Batteripakke (fi g. 1) BATTERITYPE DC927 bruker 18 volts batteripakker. Anbefalinger ved oppbevaring

1. Det beste oppbevaringsstedet er kjølig, tørt og

2. Langvarig oppbevaring er ikke skadelig for

batteripakken eller laderen. Disse kan, under riktige forhold, oppbevares i 5 år eller mer. Merker på lader og batteripakke Foruten symbolene i denne brukerhåndboken, viser merkene på laderen og batteripakken følgende symboler: Les brukerhåndboken før bruk. Batteriet lades. Batteriet er ladet. Defekt batteri. Forsinkelse ved varm/kald batteripakke. Stikk ikke inn ledende gjenstander. Lad ikke skadde batteripakker. Skal kun brukes med DEWALT batteripakker. Andre typer batteripakker kan sprekke og forårsake personskade og materiell skade. Skal ikke utsettes for vann. Defekte ledninger skal skiftes med en gang. Skal bare lades i temperaturer mellom 4 og 40 °C. Ta hensyn til miljøet når batteripakken skal kasseres. Ikke brenn batteripakken NiMH, NiCd+ og Li-Ion. Lader NiMH- og NiCd-batteripakker. Lader Li-Ion batteripakker. Ladetid er angitt under tekniske spesifikasjoner. Pakkeinnhold Pakken inneholder: 1 Batteridrevet slagbor 1 Sidehåndtak 2 batteripakker 1 lader 1 brukerhåndbok 1 diagram MERK: Batteripakkene og laderne er ikke inkludert med N-modeller.

• Sjekk at det ikke har oppstått skade på verktøyet, delene eller tilbehøret under transport.

• Ta deg tid til å lese og gjøre deg godt kjent med brukerhåndboken før du tar verktøyet i bruk. Beskrivelse (fi g. 1–5) ADVARSEL: Verktøyet eller delene må aldri endres. Dette kan medføre materielle skader eller personskader. a. Bryter b. Forover/revers kontrollknapp c. Stillingsnivåkrave d. Skyvebryter for vridningsmoment e. Girveksler f. Chuckkrave g. Batteriutløsningsknapper TILTENKT BRUK Din DC927 slagboremaskin er utarbeidet med tanke på profesjonell boring, slagboring og skruing. IKKE BRUK ved høy luftfuktighet eller nær antennelige væsker eller gasser. Disse slagborene er profesjonelle elektroverktøyer. LA IKKE barn røre verktøyet. Det kreves oppsyn når uerfarne operatører bruker dette verktøyet. Sikkerhet ved bruk av elektrisitet Den elektriske motoren er kun beregnet på én bestemt spenning. Sjekk alltid at spenningen i batteripakken stemmer overens med spenningen på klassifiseringsskiltet. Sjekk også at spenningen i laderen stemmer med nettspenningen. Denne DEWALT-laderen er dobbeltisolert i samsvar med EN 60335. Det er derfor ikke påkrevd å bruke jordledning. Hvis ledningen er skadet må den skiftes ut med en spesialledning som kun er tilgjengelig gjennom DEWALTS serviceorganisasjon.NORSK

Skjøteledningsbruk Bruk ikke skjøteledning med mindre det er helt nødvendig. Bruk en godkjent skjøteledning som passer til inngangseffekten i laderen (se tekniske spesifikasjoner). Minste lederstørrelse er 1 mm

ADVARSEL: Ta alltid ut batteripakken før montering og justering. Slå alltid av verktøyet før du setter inn eller tar ut batteripakken. ADVARSEL: Bruk kun batteripakker og ladere fra DEWALT. Innsetting og fjerning av batteripakke fra verktøyet (fi g. 2) ADVARSEL: For å redusere farenfor alvorlige personskader, slå av verktøyet og koble fra batteripakken før det utføres justeringer eller montering/demontering av tilbehør eller ekstrautstyr. Utilsiktet start kan forårsake personskade.

innsiden av verktøyshåndtaket (fig. 2).

2. Skyv batteripakken godt inn i håndtaket til du

hører at det låses på plass. VED FJERNING AV BATTERIPAKKEN FRA VERKTØYET

1. Trykk batteriets utløsningsknapper (g) og trekk

batteripakken ut fra verktøyshåndtaket.

2. Sett inn batteripakken i laderen som beskrevet i

denne manualens laderavsnitt. BRUK Bruksanvisninger ADVARSEL: Følg alltid sikkerhetsanvisninger og gjeldende forskrifter. Sidehåndtak ADVARSEL: For å redusere faren for personskader, operer ALLTID verktøyet med sidehåndtaket installert riktig. Et feilinnstalert sidehåndtak kan føre til at sidehåndtaket sklir ved verktøybruk, som igjen kan føre til tap av kontroll over verktøyet. Hold verktøyet med begge hender for maksimal kontroll. Sidehåndtaket kan som vist festes til den fremre delen av verktøyet og kan roteres. Dette tillater høyre eller venstrehånds bruk. Sidehåndtaket må festes tilstrekkelig for å unngå at verktøyet vris dersom tilbehør binder seg eller kveles. Pass på å gripe sidehåndtaket i enden for å kontrollere verktøyet skulle kvelning forekomme. Hvis modellen ikke er utstyrt med et sidehåndtak, grip tak i boremaskinen med en hånd på håndtaket og en hånd på batteripakken. Avtrekker med variabel hastighet (fi g. 1) Slå på verktøyet ved å klemme på utløseren (a). Slå av verktøyet ved å slippe opp utløseren. Verktøyet ditt er utstyrt med en brems. Ambolten stopper så snart utløserbryteren er helt utløst. MERK: Uavbrutt bruk under ujevn hastighet anbefales ikke. Det kan skade bryteren og bør unngås. Forover/revers kontrollknapp (fi g. 1) En forover-/reversknapp (b) bestemmer retningen verktøyet skal brukes i og tjener også som låseknapp. For å velge forover rotasjon utløs utløserbryteren og trykk ned forover/revers-kontrollknappen på høyre siden av verktøyet. For å velge revers, trykk ned forover-/ reverskontrollknappen på venstre siden av verktøyet. Midtstillingen på kontrollknappen låser verktøyet i AV-stilling. Påse at avtrekkeren er i fri når stillingen på kontrollknappen forandres. MERK: Første gang verktøyet brukes etter retningsendring, kan det være at det høres et klikk ved oppstart. Dette er normalt og ikke et tegn på feil. Skyvebryter Boren din er utstyrt med en separat skyvebryter (fig. 1, c) slik at du kan bytte mellom boring, skruing og slagboring. SKRUING (FIG. 4)

1. Velg ønsket hastighet/vridningsmoment

ved å bruke tregirsveksleren (e) på toppen av verktøyet for å tilpasse hastighet ogNORSK

vridningsmoment til planlagt bruk. For å sette det riktig omdreiningsnivået til klutsjkraven, sett først klutsjkraven i en lavere instilling slik at strammeren blir stilt inn slik du ønsker. MERK: Bruk det laveste vridningsmomentet for å plassere brosjen til ønsket dybde. Jo lavere nummer, dess lavere vridningsmoment.

ønsket vridningsmoment (d). MERK: Skyvebryteren som regulerer vridningsmomentet kan stilles inn på hvilket som helst nummer og veksle mellom skruing og boreinnstillinger ved bruk av innstillingshjulet. DRILLING (FIG. 5) FORSIKTIG: Når innstillingshjulet befinner seg i bore/slagbor stilling, vil boren ikke slippe klutsjen uansett hvilken stilling skyvebryteren som regulerer vridningsmomentet (d). Roter innstillingshjulet (c) slik at boresymbolet stiller seg opp ved pilen. MERK: Skyvebryteren som regulerer vridningsmomementet (d) kan stilles inn på hvilket som helst nummer. SLAGBORSBORING (FIG. 6) Roter innstillingshjulet (c) slik at slagsymbolet stiller opp med pilen. Skyvebryteren Som Regulerer Vridningsmomentet (fi g. 4) Verktøyet ditt har en justerbar skrutrekkermekanisme til bruk ved boring og fjerning av et vidt spekter av fasongjern i mange størrelser, samt i noen modeller, en slagbormekanisme ved boring i mur. Rundt skyvebrytere som regulerer vridningsmomentet (d) finnes det flere tall. Disse tallene brukes til å innstille clutchen så den kan yte visse vridningsmoment. Jo høyere tallet er på kraven, desto høyere vridningsmomentet og desto større er borene som kan brukes. For å velge nummer, roter til det ønsket nummer stiller opp med pilen. Trehastighets giring (fi g. 4) Trehastighets funksjonen gjør deg i stand til å bytte gir, som gjør verktøyet ditt mer annvendelig. For å velge hastighet 1 (høyeste vridningsmoment), skru av verktøyet og la det komme til en fullstending stopp. Skyv girveksleren (e) helt til venstre. Hastighet 2 (middels omvridnings -og hastighetsinnstilling) er i midtposisjonen. Hastighet 3 (høyeste hastighetsinnsilling) er til høyre. MERK: Ikke skift gir mens verktøyet sviver. La alltid boret stoppe fullstending opp før du bytter gir. Dersom du har problemer med å bytte gir, se etter at girveksleren er plassert i en av de tre hastighetsinnstillingene. Selvstrammende chuck funksjon (fi g. 7–9) ADVARSEL: Ikke forsøk å feste borebitsene (eller annet tilbehør) ved å gripe fatt i fremdelen av kjoksen for å så slå på verktøyet. Det kan da oppstå skade på kjoksen samt personskader. Alltid lås avtrekkeren når du bytter tilbehør. ADVARSEL: Vær alltid sikker på at bitsen er solid festet før verktøyet startes. En løs bits kan bli slengt fra verktøyet og potensielt forårsake personskader. INNSTALLASJON AV BOREBITS ELLER ANNET TILBEHØR

andre hånden til å holde verktøyet fast som vist i figur 7. Roter kraven mot klokken (sett foranifra) langt nok slik at kraven kan stramme seg til rundt ønsket tilbehør.

3. Plasser bitsen eller annet tilbehør 19 mm (3/4")

inn i chucken, som vist på figur 8. Ta et godt grep i chuckkraven og roter kraven med klokken (sett foranifra) med en hånd mens den andre handen brukes til å holde verktøyet fast. Roter kraven med klokken til kraven ikke kan roteres mer, som demonstrert i figur 9. Mens boren sviver i foroverinnstillingen vil chucken stramme chuckens kjever rundt bitsen slik at bitsen blir festet så stramt som mulig. For å løsne tilbehør, gjenta steg 2. Boring

1. Velg ønsket hastighet/vridningsmoment ved

hjelp av girveksleren for å tilpasse hastighet og vridningsmoment til planlagt bruk.

2. For TRE, bruk skrubits, gravebits, vribits eller

hullbor Bruk en skjærelubrikant ved metalboring. Unntakene er smijern og messing, som bør bores uten lubrikering.

3. Trykk alltid på boret etter en rett linje. Bruk nok

trykk til å holde boret igang, men ikke trykk så hardt at du kveler motoren eller brekker av boret.NORSK

4. Hold verktøyet godt med begge hendene for å

vanligvis fordi den er overbelastet. FRIGJØR AVTREKKEREN ØYEBLIKKELIG, fjern boret borebitsen fra arbeidet og fastsett årsaken for kveling. IKKE TRYKK AVTREKKEREN PÅ OG AV I ET FORSØK PÅ å STARTE

et oppboret hull. Dette vil være til hjelp til slik at det ikke setter seg fast. Slagboring

1. Når du borer, legg akkurat nok trykk på

slagboret slik at det ikke får anledning til å sprette omkring for mye eller ikke vil ”ta tak”. For mye trykk vil forårsake saktere borehastighet, overoppheting og lavere gjennomtrengningskraft.

2. Bor rett og hold boret i rett vinkel i forhold til der

du borer. Ikke trykk på boret fra siden da dette kan resultere i at borsporene fylles, noe som vil forårsake at boret arbeider saktere.

3. Hvis slaghastigheten begynner å avta ved

boring, trekk bitsen delvis ut av hullet mens verktøyet fremdeles er i gang for å hjelpe til med å rense rester fra hullet.

4. For MUR, bruk carbid-tuppede bits eller

murbits. En jevn støvflyt indikerer riktig borehasighet. Skruing Velg ønsket hastighet/vridningsmoment ved hjelp av tregirsveksleren på toppen av verktøyet for å tilpasse vridningsmoment/hastiget til planlagt bruk. Innstill det ønskede festetilbehøret i kjoksen på samme måte som et hvilket som helst bor. Plasser skyvebryteren som regulerer vridningsmomementet (d) til ønsket posisjon. Foreta gjerne en test på noen rester eller usatte steder for å bestemme den riktige posisjonen for koplingskraven. VEDLIKEHOLD Elektriske verktøy fra DEWALT er laget for langtidsbruk med minimalt vedlikehold. Uavbrutt og tilfredsstillende bruk avhenger av riktig bruk og jevnlig verktøysvedlikehold. ADVARSEL: For å redusere risikoen for personlige skader, skru av verktøyet og koble fra batteriet før du endrer verktøyinnstillinger eller fjerner/installerer komponenter eller tilbehør. Utilsiktet start kan forårsake personskade. Laderen kan ikke repareres. Det er ingen deler på innsiden av laderen som behøver service av bruker. Smøring Dette elektriske verktøyet trenger ikke smøring. Rengjøring ADVARSEL: Blås smuss og støv ut av verktøyhuset med tørr luft så ofte som du ser at smuss legger seg i og rundt lufteåpningene. Bruk godkjent øyebeskyttelse og godkjent støvmaske når du utfører denne prosedyren. ADVARSEL: Aldri bruk oppløsningsmidler eller andre sterke kjemikalier for rengjøring av ikke- metalliske deler av verktøyet. Disse kjemikaliene kan svekke materialene brukt i disse delene. Bruk en klut fuktet kun med vann og mild såpe. Pass på at det aldri kommer væske inn i verktøyet. Legg aldri noen av verktøydelene i vann.

RENGJØRINGSINSTRUKSJONER FOR LADER

ADVARSEL: Fare for elektrisk støt. Frakople laderen fra vekselstrømkontakten før rengjøring. Smuss og fett kan fjernes fra eksteriøret av laderen ved bruk av en klut eller myk ikke-metallisk børste. Ikke bruk vann eller andre rengjøringsmidler. Ekstrautstyr ADVARSEL: Siden tilbehør som ikke leveres av DEWALT ikke er testet med dette produktet, kan det være farlig å bruke slikt tilbehør. Reduser risikoen for personskade ved å kun bruke tilbehør som anbefales av DEWALT sammen med dette produktet. Ta kontakt med en forhandler for informasjon om ekstrautstyr.NORSK

Miljøvern Separat innsamling. Dette produktet skal ikke kastes sammen med vanlig husholdningsavfall. Hvis du en dag finner ut at D EWALT-produktet må skiftes eller du ikke lenger har bruk for det, skal du ikke kaste det sammen med det vanlige husholdningsavfallet. Sørg for at produktet innsamles separat. Separat innsamling av brukte produkter og pakkematerialer gjør det mulig å gjenvinne materialer og bruke dem på nytt. Gjenbruk av gjenvunne materialer reduserer forurensning og etterspørselen etter råvarer. Lokale forskrifter kan inneholde bestemmelser om separat innsamling av elektriske produkter fra hjemmet, ved søppelfyllinger eller hos forhandleren når du kjøper et nytt produkt. DEWALT har et anlegg for innsamling og gjenvinning av DEWALT-produkter som ikke kan brukes lenger. Send produktet til et autorisert servicesenter som kan samle inn produkter på dine vegne og anvende denne tjenesten. Finn nærmeste autoriserte servicesenter ved å ta kontakt med nærmeste DEWALT-kontor på adressen som er oppført i denne brukerhåndboken. Du finner også en liste over autoriserte servicesentre for DEWALT og utførlig informasjon om service og kontaktpersoner på Internett på www.2helpU.com. Oppladbar batteripakke Denne langtids batteripakken må lades på nytt når den ikke lenger produserer nok strøm til jobber som enkelt kunne utføres tidligere. Ta hensyn til miljøet når batteripakken må kasseres:

• Lad batteripakken helt ut, og ta den ut av verktøyet.

• Li-Ion, NiCd og NiMH-celler kan resirkuleres. Ta dem med til en forhandler eller et lokalt gjenvinningssenter. Innsamlede batteripakker blir gjenvunnet eller kassert på forsvarlig måte. GARANTI

• 30 DAGERS FULL GARANTI • Hvis du ikke er 100 % fornøyd med ytelsen til DEWALT-verktøyet, kan du levere det tilbake innen 30 dager, komplett som ved kjøpet. Lever det til forhandleren du kjøpte det av, så får du full refusjon eller bytterett. Kvittering må fremvises.

• ETTÅRSKONTRAKT MED GRATIS SERVICE • Vedlikehold og service på D EWALT-verktøyet i de første 12 månedene etter kjøpet utføres gratis ved et autorisert servicesenter for DEWALT. Kvittering må fremvises. Inkludert arbeidstimer og reservedeler for elektriske verktøy. Ekskludert ekstrautstyr.

• ETT ÅRS FULL GARANTI • Hvis DEWALT-produktet blir defekt som følge av svikt i materialer eller utførelse innen 12 måneder etter kjøpedatoen, garanterer vi at alle defekte deler skal skiftes gratis eller, etter vårt skjønn, at hele verktøyet skal byttes ut gratis på følgende vilkår:

• Produktet er ikke feilbrukt.

• Ingen uautoriserte personer har prøvd å reparere verktøyet.

• Kvittering fremvises. Denne garantien gis i tillegg til lovbestemte forbrukerrettigheter. Ring det aktuelle telefonnummeret bakerst i denne brukerhåndboken for å finne nærmeste autoriserte servicesenter for DEWALT. Du finner også en liste over autoriserte servicesentre for DEWALT og utførlig informasjon om service på Internett på www.2helpU.com.PORTUGUÊS
