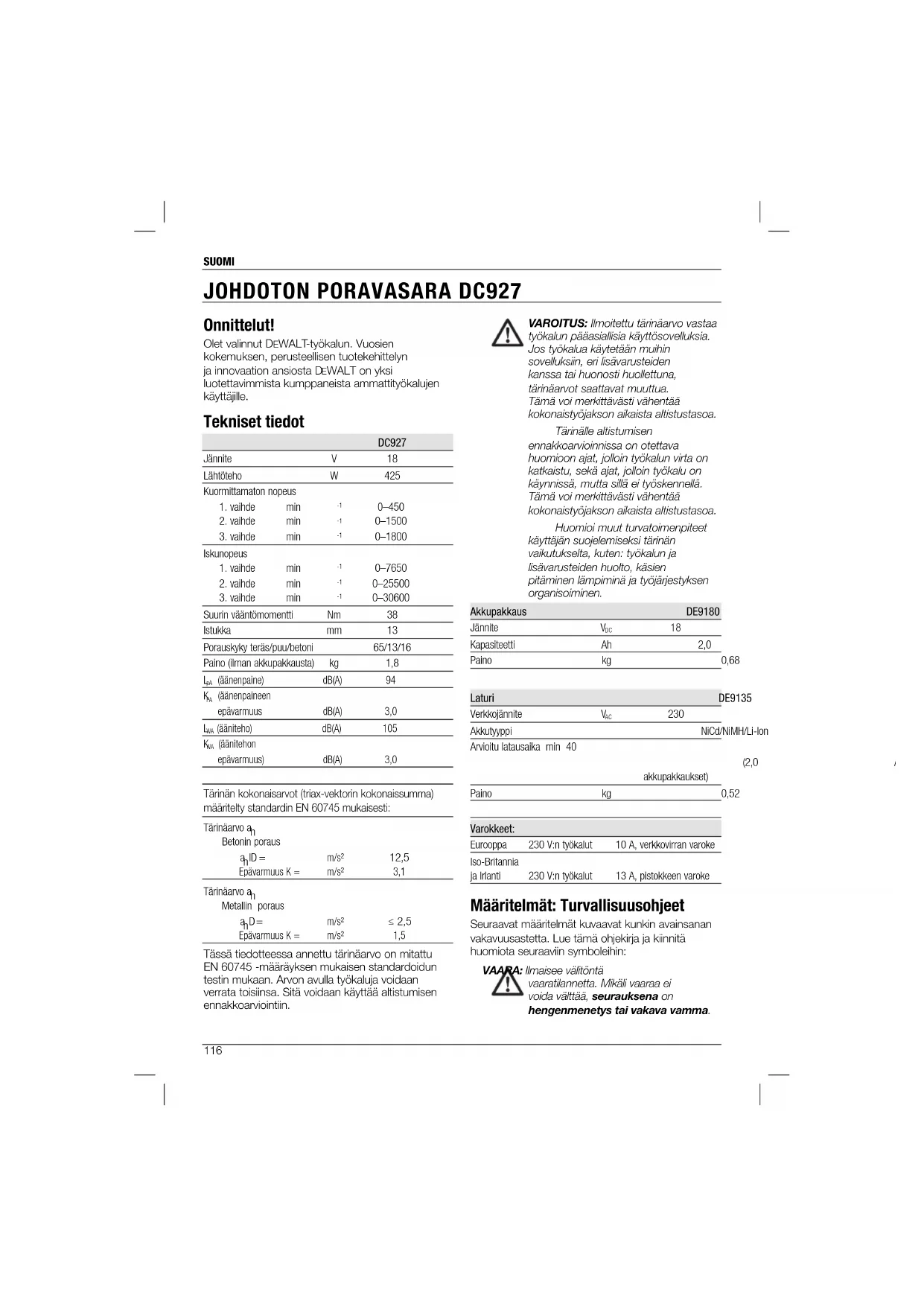

KÄYTTÖOHJE DC927 DEWALT

VAROITUS: Ilmoitettu tärinäarvo vastaa työkalun pääasiallisia käyttösovelluksia. Jos työkalua käytetään muihin sovelluksiin, eri lisävarusteiden kanssa tai huonosti huollettuna, tärinäarvot saattavat muuttua. Tämä voi merkittävästi vähentää kokonaistyöjakson aikaista altistustasoa. Tärinälle altistumisen ennakkoarvioinnissa on otettava huomioon ajat, jolloin työkalun virta on katkaistu, sekä ajat, jolloin työkalu on käynnissä, mutta sillä ei työskennellä. Tämä voi merkittävästi vähentää kokonaistyöjakson aikaista altistustasoa. Huomioi muut turvatoimenpiteet käyttäjän suojelemiseksi tärinän vaikutukselta, kuten: työkalun ja lisävarusteiden huolto, käsien pitäminen lämpiminä ja työjärjestyksen organisoiminen. Akkupakkaus DE9180 Jännite V

Kapasiteetti Ah 2,0 Paino kg 0,68 Laturi DE9135 Verkkojännite V

Akkutyyppi NiCd/NiMH/Li-Ion Arvioitu latausaika min 40 (2,0 Ah:n akkupakkaukset) Paino kg 0,52 Varokkeet: Eurooppa 230 V:n työkalut 10 A, verkkovirran varoke Iso-Britannia ja Irlanti 230 V:n työkalut 13 A, pistokkeen varoke Määritelmät: Turvallisuusohjeet Seuraavat määritelmät kuvaavat kunkin avainsanan vakavuusastetta. Lue tämä ohjekirja ja kiinnitä huomiota seuraaviin symboleihin: VAARA: Ilmaisee välitöntä vaaratilannetta. Mikäli vaaraa ei voida välttää, seurauksena on hengenmenetys tai vakava vamma. Onnittelut! Olet valinnut DEWALT-työkalun. Vuosien kokemuksen, perusteellisen tuotekehittelyn ja innovaation ansiosta D EWALT on yksi luotettavimmista kumppaneista ammattityökalujen käyttäjille. Tekniset tiedot DC927 Jännite V 18 Lähtöteho W 425 Kuormittamaton nopeus

0–30600 Suurin vääntömomentti Nm 38 Istukka mm 13 Porauskyky teräs/puu/betoni 65/13/16 Paino (ilman akkupakkausta) kg 1,8

(äänenpaine) dB(A) 94

(äänenpaineen epävarmuus dB(A) 3,0

(ääniteho) dB(A) 105

(äänitehon epävarmuus) dB(A) 3,0 Tärinän kokonaisarvot (triax-vektorin kokonaissumma) määritelty standardin EN 60745 mukaisesti: Tärinäarvo a

m/s² 12,5 Epävarmuus K = m/s² 3,1 Tärinäarvo a

m/s² ≤ 2,5 Epävarmuus K = m/s² 1,5 Tässä tiedotteessa annettu tärinäarvo on mitattu EN 60745 -määräyksen mukaisen standardoidun testin mukaan. Arvon avulla työkaluja voidaan verrata toisiinsa. Sitä voidaan käyttää altistumisen ennakkoarviointiin.SUOMI

VAROITUS: Ilmaisee mahdollista vaaratilannetta. Mikäli vaaraa ei voida välttää, seurauksena voi olla hengenmenetys tai vakava vamma. HUOMIO: Ilmaisee mahdollista vaaratilannetta. Mikäli vaaraa ei voida välttää, seurauksena voi olla vähäinen tai keskinkertainen vamma. HUOMIO: Merkintä ilman varoituskolmiota ilmaisee mahdollista vaaratilannetta. Mikäli vaaraa ei voida välttää, voi seurauksena olla omaisuuden vahingoittuminen. Ilmaisee sähköiskun vaaraa. Ilmaisee tulipalon vaaraa. EY-vaatimustenmukaisuusvakuutus DC927 DEWALT ilmoittaa, että kohdassa “tekniset tiedot” kuvatut tuotteet on suunniteltu seuraavien doku- menttien mukaisesti: 98/37/ETY (28.12. 2009 saakka), 2004/108/EY, 2006/42/EY (alk. 29.12. 2009), 2006/95/EY, EN 55014-1, EN 55014-2, EN 60745-1, EN 60745-2-6. Lisätietoja saat DEWALTilta alla olevasta osoitteesta tai käsikirjan takakannesta. Allekirjoittanut on vastuussa teknisen tiedoston tuottamisesta ja antaa tämän ilmoituksen DEWALTin puolesta. Horst Grossmann Vice President Engineering and Product Development DEWALT, Richard-Klinger-Strase 11, D-65510, Idstein, Saksa 30/10/2007 VAROITUS: Vähennä tapaturmavaaraa lukemalla ohje. Yleiset sähkölaitteita koskevat turvavaroitukset VAROITUS! Lue kaikki turvallisuusvaroitukset ja -ohjeet Varoitusten ja ohjeiden noudattamatta jättäminen saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavan vamman. Käsite ”moottorityökalu” viittaa kaikissa seuraavissa varoituksissa verkkokäyttöiseen (johdolliseen) moottorityökaluun tai akkukäyttöiseen (johdottomaan) moottorityökaluun.

1) TYÖALUEEN TURVALLISUUS

a) Pidä työalue puhtaana ja hyvin valaistuna. Epäjärjestyksessä olevat tai pimeät alueet voivat aiheuttaa onnettomuuksia. b) Älä käytä moottorityökaluja räjähdysalttiissa ympäristössä, esimerkiksi tilassa, jossa on syttyviä nesteitä, kaasuja tai pölyä. Moottorityökaluista syntyy kipinöitä, jotka voivat sytyttää pölyn tai kaasut palamaan. c) Pidä lapset ja sivulliset poissa lähettyviltä, kun käytät moottorityökalua.Häiriötekijät voivat aiheuttaa laitteen hallinnan menetyksen.

2) SÄHKÖTURVALLISUUS

a) Moottorityökalujen pistokkeiden on sovittava pistorasiaan. Älä koskaan tee pistokkeisiin mitään muutoksia. Älä käytä maadoitetuissa koneissa mitään sovitinpistokkeita. Modifioimattomat pistokkeet ja niihin sopivat pistorasiat vähentävät sähköiskun vaaraa. b) Vältä koskettamasta maadoitettuja pintoja, kuten putkia, lämpöpattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi maadoittuu. c) Älä jätä moottorityökaluja sateeseen tai märkään paikkaan. Työkalun sisään menevä vesi lisää sähköiskun vaaraa. d) Älä käytä johtoa väärin. Älä koskaan kanna tai vedä työkalua sähköjohdosta äläkä irrota sitä pistorasiasta johdosta vetämällä. Älä anna sähköjohdon koskea kuumiin pintoihin, öljyyn, teräviin reunoihin tai liikkuviin osiin. Vaurioituneet tai sotkeutuneet johdot lisäävät sähköiskun riskiä. e) Kun käytät moottorityökalua ulkona, käytä ulkokäyttöön sopivaa jatkojohtoa. Ulkokäyttöön soveltuvan sähköjohdon käyttö vähentää sähköiskun riskiä. f) Jos moottorityökalun käyttöä kosteassa paikassa ei voida välttää, on käytettävä jäännösvirtalaitteella (RCD) suojattuaSUOMI

virtalähdettä. Jäännösvirtalaitteen käyttö vähentää sähköiskun vaaraa.

3) HENKILÖKOHTAINEN TURVALLISUUS

a) Ole valppaana, katso, mitä teet, ja käytä tervettä järkeä moottoroitua työkalua käyttäessäsi. Älä käytä moottorityökalua väsyneenä tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Tarkkaavaisuuden herpaantuminen työkalua käytettäessä saattaa johtaa vakaviin henkilövahinkoihin. b) Käytä henkilösuojaimia. Käytä aina silmäsuojaimia. Sellaiset turvavarusteet, kuten pölynaamari, liukastumista estävät kengät, kypärä tai korvasuojaimet olosuhteiden niitä vaatiessa vähentävät henkilövahinkoja. c) Estä tahaton käynnistäminen. Varmista, että kytkin on pois-asennossa ennen työkalun yhdistämistä virtalähteeseen ja/tai akkupakkaukseen tai ennen kuin tartut työkaluun. Työkalun kantaminen sormi kytkimellä tai pistokkeen työntäminen pistorasiaan, kun kytkin on päälle kytkettynä, voi aiheuttaa onnettomuuksia. d) Poista mahdolliset säätö- tai kiintoavaimet ennen työkalun käynnistämistä. Pyörivään osaan jäänyt kiinto- tai säätöavain saattaa aiheuttaa henkilövahinkoja. e) Älä kurottele. Huolehdi siitä, että sinulla on koko ajan tukeva jalansija ja hyvä tasapaino. Näin voit paremmin hallita moottoroidun työkalun käytön odottamattomissa tilanteissa. f) Pukeudu oikein. Älä käytä löysiä vaatteita äläkä koruja. Pidä hiukset, vaatteet ja käsineet poissa liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin. g) Jos laitteella voi kerätä ja poistaa pölyä, varmista, että nämä toiminnot ovat kytkettyinä ja että käytät niitä oikein. Pölynkeräysjärjestelmän käyttö voi vähentää pölyn aiheuttamia vaaroja.

4) MOOTTORITYÖKALUN KÄYTTÖ JA HUOLTO

a) Älä käytä moottorityökalua väkisin. Käytä tarkoitukseesi soveltuvaa työkalua. Teet työn paremmin ja turvallisemmin työkalulla, kun käytät sille tarkoitettua nopeutta. b) Älä käytä moottorityökalua, jos virtakytkin ei kytke sitä päälle ja pois päältä. Työkalut, joita ei voida hallita kytkimellä, ovat vaarallisia, ja ne on korjattava. c) Irrota pistoke virtalähteestä ja/tai akkupakkaus työkalusta ennen kuin teet mitään säätöjä, vaihdat lisävarusteita tai varastoit moottorityökalun. Tällaiset ehkäisevät turvatoimet alentavat vahingossa käynnistymisen riskiä moottorityökalua käytettäessä. d) Varastoi moottorityökalut lasten ulottumattomiin äläkä anna työkalua sellaisten henkilöiden käyttöön, jotka eivät ole sitä tottuneet käyttämään tai eivät ole tutustuneet käyttöohjeisiin. Moottoroidut työkalut ovat vaarallisia kouluttamattomien käyttäjien käsissä. e) Huolehdi moottoroitujen työkalujen kunnosta. Tarkista, onko liikkuvissa osissa väärä kohdistus tai takertelua, ovatko osat rikkoutuneet tai vaikuttaako jokin muu seikka mahdollisesti laitteen käyttöön. Jos laite vaurioituu, korjauta se ennen käyttöä. Monet onnettomuudet johtuvat moottoroitujen työkalujen puutteellisesta huollosta. f) Pidä leikkaavat työkalut terävinä ja puhtaina. Kunnolla huolletut leikkaavat työkalut, joissa on terävät leikkausreunat, takertelevat vähemmän ja ovat helpommin hallittavissa. g) Noudata moottorityökalujen, niiden lisävarusteiden, työkalun kärkiosien yms. käyttöohjeita ja ota huomioon työolosuhteet ja suoritettava työ. Työkalun käyttö muuhun kuin sille tarkoitettuun tehtävään voi johtaa vaaratilanteeseen.

5) AKKUKÄYTTÖISEN TYÖKALUN KÄYTTÖ JA HUOLTO

a) Lataa akut vain valmistajan määrittelemässä laturissa. Tietyntyyppiselle akulle soveltuva laturi voi aiheuttaa tulipalon riskin toista akkutyyppiä käytettäessä. b) Käytä moottorikäyttöisten työkalujen kanssa vain erityisesti niille tarkoitettuja akkuja. Muunlaisten akkuyksiköiden käyttö voi aiheuttaa loukkaantumisen ja tulipalovaaran. c) Kun akkuyksikkö ei ole käytössä, pidä se poissa muiden metalliesineiden, kuten paperiliitinten, kolikoiden, avainten, naulojen, ruuvien tai muiden sellaisten pienten metalliesineiden läheltä, jotka voivat muodostaa yhteyden toisesta navasta toiseen. Oikosulku akun napojen välillä voi aiheuttaa palovammoja tai tulipalon. d) Väärän käsittelyn seurauksena neste saattaa suihkuta ulos akusta. Vältä kosketusta akkunesteeseen. Jos joudut vahingossa kosketukseen nesteen kanssa, huuhtele neste pois vedellä. Jos nestettä joutuu silmiin, käänny lisäksi lääkärin puoleen. Akusta tuleva neste voi aiheuttaa ihoärsytystä tai palovammoja.SUOMI

a) Anna moottoroitu työkalu huollettavaksi ammattikorjaajalle, joka käyttää ainoastaan samanlaisia vaihto-osia. Näin taataan moottorityökalun turvallisuus. LISÄTURVALLISUUSOHJEET Poran/ruuvivääntimen/poravasaran turvavaroitukset

• Käytä kuulonsuojaimia iskuporia käytettäessä. Melulle altistuminen voi aiheuttaa kuulon menetyksen.

• Pidä työskentelyn aikana kiinni ainoastaan moottorityökalun eristetyistä tarttumapinnoista, jos leikkaava lisävaruste voi joutua kosketuksiin piilossa olevan sähköjohdon tai laitteen oman johdon kanssa. Jännitteelliseen johtoon koskeva leikkaava lisävaruste voi tehdä paljaana olevat metalliosat jännitteellisiksi ja aiheuttaa työkalun käyttäjälle sähköiskun.

• Käytä työkalun mukana toimitettuja apukahvoja. Hallinnan menettäminen voi aiheuttaa henkilövammoja.

• Kiinnitä työstettävä kappale ruuvipuristimilla tai muulla sopivalla tavalla vakaaseen alustaan. Työstettävän kappaleen pitäminen käsissä tai kehoa vasten on epävakaata ja saattaa johtaa hallinnan menetykseen.

• Käytä kuulosuojia pitkään jatkuvan porauksen aikana. Pitkittynyt altistuminen voimakkaalle melulle saattaa aiheuttaa kuulon menetyksen. Vasaraporauksesta syntyvät voimakkaat äänitasot saattavat aiheuttaa väliaikaista kuulon menetystä tai vakavan tärykalvovaurion.

• Käytä suojalaseja tai suojaa silmät muulla tavalla. Porauksen ja vasaraporauksen seurauksena lentää pieniä osia. Lentävät hiukkaset voivat aiheuttaa pysyviä silmävammoja.

• Poranterät ja työkalut kuumentuvat käytön aikana. Koske niitä vain hanskat kädessä. Työkalussa olevat tarrat

Päiväyskoodi, joka sisältää myös valmistusvuoden, on painettu kotelon pinnan siihen kohtaan, joka muodostaa työkalun ja akun välisen kiinnityskohdan. Esimerkki: 2007 XX XX Valmistusvuosi Kaikkia akkulatureita koskevat tärkeät turvallisuusohjeet SÄILYTÄ NÄMÄ OHJEET: Tämä opas sisältää tärkeitä DE9130-/DE9135-akkulatureita koskevia turvallisuus- ja käyttöohjeita.

• Lue kaikki ohjeet sekä laturin, akun ja akkukäyttöisen laitteen varoitusmerkinnät ennen laturin käyttämistä. VAARA: tappavan sähköiskun vaara. Latausliitinten jännite on 230 volttia. Älä kokeile akkuja sähköä johtavilla esineillä. Seurauksena voi olla sähköisku, joka voi johtaa kuolemaan. VAROITUS: sähköiskun vaara. Älä päästä laturin sisään nestettä. Seurauksena voi olla sähköisku. HUOMIO: palovammavaara. Estä henkilövahingot lataamalla vain uudelleen ladattavia DEWALT-akkuja. Muuntyyppiset akut voivat räjähtää ja aiheuttaa henkilövahinkoja ja vaurioita. HUOMIO: Kun laturi on kytkettynä virtalähteeseen, vieras materiaali voi joissakin olosuhteissa aiheuttaa oikosulun laturin sisällä olevissa paljaissa latausliittimissä. Huolehdi siksi, ettei laturin aukkoihin pääse johtavaa materiaalia, esimerkiksi teräsvillaa, alumiinifoliota tai metallihiukkasia. Irrota laturin virtapistoke pistorasiasta aina, kun latausliittimessä ei ole akkua. Irrota laturi pistorasiasta ennen puhdistusta.

• ÄLÄ lataa akkua muilla kuin tässä ohjekirjassa mainituilla latureilla. Laturi ja akku on tarkoitettu käytettäviksi yhdessä.

• Näitä latureita saa käyttää ainoastaan DEWALTin ladattavien akkujen kanssa. Muunlainen käyttö voi aiheuttaa tulipalon tai sähköiskun, joka voi johtaa kuolemaan.

• Älä altista laturia vesi- tai lumisateelle.

• Irrota laturin virtapistoke pistorasiasta vetämällä pistokkeesta. Älä vedä johdosta. Näin virtapistoke ja -johto eivät vaurioidu.

• Sijoita virtajohto siten, ettei kukaan astu sen päälle, kompastu siihen tai ettei se muutoin vaurioidu tai kuormitu.

• Käytä jatkojohtoa vain silloin, kun se on ehdottoman välttämätöntä. Vääränlaisen jatkojohdon käyttö voi aiheuttaa tulipalon tai sähköiskun, joka voi johtaa kuolemaan.SUOMI

• Älä aseta laturin päälle esineitä äläkä pane sitä pehmeälle alustalle, joka voi tukkia tuuletusaukot ja johtaa siten laitteen ylikuumenemiseen. Aseta laturi kauas lämmönlähteistä. Laturin ilmastointiaukot ovat kotelon päällä ja pohjassa.

• Älä käytä laturia, jos virtajohto tai -pistoke on vaurioitunut – vaihdata ne heti uusiin.

• Älä käytä laturia, jos siihen on osunut kova isku tai jos se on pudonnut tai muutoin vaurioitunut. Toimita se valtuutettuun huoltoliikkeeseen.

• Älä pura laturia osiin, vaan vie se tarvittaessa huollettavaksi tai korjattavaksi valtuutettuun huoltoliikkeeseen. Jos kokoat laitteen väärin, seurauksena voi olla tulipalo tai sähköisku, joka voi johtaa kuolemaan.

• Irrota laturin virtapistoke pistorasiasta ennen puhdistusta. Tämä vähentää sähköiskuvaaraa. Akun irrottaminen ei vähennä sähköiskuvaaraa.

• ÄLÄ KOSKAAN yritä yhdistää kahta laturia toisiinsa.

• Laturi on tarkoitettu käytettäväksi kotitaloussähkön 230 voltin vakiojännitteellä. Älä yritä käyttää sitä muulla jännitteellä. Tämä ei koske ajoneuvojen latureita.

Laturit DE9135-laturissa voidaan käyttää 7,2–18 V:n NiCd-, NiMH- tai Li-ioniakkuja. Näitä latureita ei tarvitse säätää, ja ne on suunniteltu mahdollisimman helppokäyttöisiksi. Lataus VAARA: tappavan sähköiskun vaara. Latausliitinten jännite on 230 volttia. Älä kokeile akkuja sähköä johtavilla esineillä. Sähköiskun ja tappavan sähköiskun vaara.

1. Kytke laturi (h) sopivaan pistokkeeseen, ennen

kuin asetat akkupakkauksen laturiin.

2. Työnnä akkupakkaus laturiin. Punainen

(latauksen) valo alkaa vilkkua jatkuvasti merkkinä siitä, että latausprosessi on alkanut.

3. Lataus on päättynyt, kun punainen merkkivalo

palaa yhtäjaksoisesti. Akkupakkaus on latautunut täysin, ja se voidaan ottaa käyttöön tai jättää laturiin. Latausprosessi Katso alla olevasta taulukosta akun lataustila. Lataustila lataa – – – – – – täysin latautunut ––––––––––– kuuman/kylmän akun viive ––– – ––– – vaihda akku ••••••••••• ongelma •• •• •• •• Automaattinen virkistys Automaattinen virkistystila tasoittaa tai tasapainottaa akun eri kennot sen huippukapasiteetilla. Akut tulisi virkistää viikoittain tai aina, kun ne eivät enää toimi yhtä tehokkaasti kuin aiemmin. Aseta akku virkistämistä varten laturiin normaalilla tavalla. Jätä akku laturiin ainakin kahdeksaksi tunniksi. Liian kuuman tai kylmän akun latausviive Kun laturi havaitsee, että akkuyksikkö on liian kuuma tai kylmä, se aloittaa automaattisesti kuuma-/ kylmäviiveen eli keskeyttää lataamisen, kunnes akku on saavuttanut sopivan lämpötilan. Tämän jälkeen laturi kytkeytyy automaattisesti lataustilaan. Tämä ominaisuus maksimoi akun käyttöiän. SYVÄPURKAUSSUOJA Akku on suojattu syväpurkautumista vastaan, kun sitä käytetään työkalussa. Kaikkia akkuja koskevat tärkeät turvallisuusohjeet Varmista osanumero ja jännite, kun tilaat vaihtoakkua. Tarkista laturin ja akun yhteensopivuus tämän ohjekirjan lopussa olevasta taulukosta. Pakkauksesta otettu akku ei ole täyteen ladattu. Lue seuraavat turvallisuusohjeet ennen akun ja laturin käyttöä. Noudata annettuja latausohjeita.

• Älä lataa tai käytä akkua räjähdysalttiissa ympäristössä, esimerkiksi tilassa, jossa on syttyviä nesteitä, kaasuja tai pölyä. Akun liittäminen laturiin tai siitä irrottaminen saattaa sytyttää pölyn tai kaasun.

• Lataa akku vain D EWALT-laturilla.

• ÄLÄ läiskytä vettä tai muuta nestettä laturin päälle äläkä upota sitä nesteeseen.SUOMI

• Älä säilytä tai käytä työkalua ja akkua tilassa, jonka lämpötila voi nousta 40 ˚C:seen tai sitä korkeammaksi (kuten ulkovajoissa tai metallisissa rakennuksissa kesällä). VAARA: tappavan sähköiskun vaara. Älä koskaan yritä avata akkua mistään syystä. Älä liitä säröytynyttä tai vaurioitunutta akkua laturiin. Seurauksena voi olla sähköisku, joka voi johtaa kuolemaan. Vaurioituneet akut on vietävä huoltoliikkeeseen kierrätettäviksi. VAROITUS: Älä koskaan yritä avata akkua mistään syystä. Älä liitä säröytynyttä tai vaurioitunutta akkua laturiin. Älä murskaa, pudota tai vahingoita akkua. Älä käytä akkua tai laturia, johon on kohdistunut kova isku, joka on pudonnut, jonka päälle on ajettu tai joka on muutoin vaurioitunut (esimerkiksi lävistetty naulalla, lyöty vasaralla tai astuttu päälle). Vahingoittuneet akut on vietävä huoltoliikkeeseen kierrätettäviksi. HUOMIO: Kun työkalua ei käytetä, se tulee asettaa kyljelleen vakaalle alustalle, jossa ei ole laukeamis- tai putoamisvaaraa. Jos työkalussa on suuri akku, se pysyy pystyasennossa, mutta se voidaan helposti töytäistä kumoon. NIKKELIKADMIUMAKKUJA (NiCd) JA NIKKELIMETALLIHY- DRIDIAKKUJA (NiMH) KOSKEVAT ERITYISTURVAOHJEET.

• Älä hävitä akkua polttamalla, vaikka se olisi pahasti vaurioitunut tai loppuun kulunut. Akku voi räjähtää tulessa.

• Akkukennoista voi vuotaa pieni määrä nestettä äärimmäisessä käytössä tai äärilämpötiloissa. Tämä ei ole vika. Jos kuitenkin ulkotiiviste on rikki: a. ja akun nestettä pääsee ihollesi, pese ihoa välittömästi saippualla ja vedellä useiden minuuttien ajan. b. Jos akkunestettä joutuu silmiin, huuhtele puhtaalla vedellä vähintään 10 minuuttia ja käänny välittömästi lääkärin puoleen. (Tiedoksi hoitohenkilöstölle: Neste on 25–35-prosenttista kaliumhydroksidiliuosta.)

• Älä hävitä akkua polttamalla, vaikka se olisi pahasti vaurioitunut tai loppuun kulunut. Akku voi räjähtää tulessa. Litiumioniakkuja poltettaessa syntyy myrkyllisiä höyryjä ja materiaaleja.

• Jos akun sisältö pääsee kosketuksiin ihon kanssa, pese alue välittömästi miedolla saippualla ja vedellä. Jos akun nestettä pääsee silmiin, huuhtele avoinna olevia silmiä 15 minuutin ajan tai kunnes ärsytys loppuu. Jos lääkärin hoito on tarpeen, lääkärille on kerrottava, että akun elektrolyytti koostuu nestemäisten orgaanisten karbonaattien ja litiumsuolojen seoksesta.

• Avattujen akkukennojen sisältö voi ärsyttää hengitysteitä. Vie avattu akku tuuletettuun tilaan. Jos oireet eivät poistu, mene lääkäriin. VAROITUS: palovammavaara. Akun neste voi syttyä, jos sen lähellä on kipinöitä tai liekkejä. Akun kansi (kuva 3) Akun suojakannen tarkoituksena on peittää irrotetun akun liittimet. Jos suojakansi ei ole paikallaan, irralliset metalliesineet voivat aiheuttaa oikosulun liittimiin, mikä johtaa tulipalovaaraan ja vaurioittaa akkua.

1. Irrota suojakansi ennen kuin asetat akun laturiin

tai työkaluun (kuva 3A).

2. Aseta suojakansi liitinten päälle heti, kun olet

ottanut akun pois laturista tai työkalusta (kuva 3B). VAROITUS: Varmista ennen irrotetun akun varastointia tai toiseen paikkaan siirtämistä, että akun suojakansi on paikallaan. Akkupakkaus (kuva 1) AKKUTYYPPI DC927 toimii 18 voltin akkupakkauksilla. Varastointisuositukset

1. Paras varastointipaikka on viileä ja kuiva paikka,

joka on suojattu suoralta auringonvalolta ja liialliselta kuumuudelta ja kylmyydeltä.

2. Pitkä varastointi ei vahingoita akkua eikä laturia.

Oikeissa olosuhteissa ne voidaan varastoida vähintään viideksi vuodeksi. Laturin ja akkupakkauksen kuvakkeet Tässä ohjekirjassa olevien kuvakkeiden lisäksi laturissa ja akkupakkauksessa on seuraavat kuvakkeet: Lue käyttöohje ennen käyttöä.SUOMI

Akku latautuu. Akku on latautunut. Akku on viallinen. Liian kuuman/kylmän akun latausviive. Älä kokeile akkuja sähköä johtavilla esineillä. Älä lataa vaurioituneita akkuja. Käytä ainoastaan DEWALT-akkujen kanssa. Muut akut voivat räjähtää ja aiheuttaa henkilövahinkoja ja vaurioita. Älä altista akkuja vedelle. Vaihdata vialliset johdot välittömästi. Lataa ainoastaan 4–40 °C:n lämpötilassa. Noudata akkuja hävittäessäsi ympäristön kannalta tarpeellista huolellisuutta. Älä polta NiMH-, NiCd+- ja Li-ioniakkuja. Lataa NiMH- ja NiCd-akkuja. Lataa Li-ioniakkuja. Katso latausaika teknisistä tiedoista. Pakkauksen sisältö Pakkauksessa on: 1 johdoton poravasara 1 sivukahva 2 akkupakkausta 1 laturi 1 ohjekirja 1 rakennekaavio HUOMAA: Akkupakkaukset ja laturit eivät sisälly N-malleihin.

• Tarkista, onko työkalussa, sen osissa tai lisävarusteissa vaurioita, jotka ovat voineet syntyä kuljetuksen aikana.

• Lue ennen työn aloittamista tämä ohjekirja perusteellisesti, jotta ymmärrät sen sisällön. Kuvaus (kuva 1–5) VAROITUS: Älä koskaan tee muutoksia sähkökäyttöiseen työkaluun tai mihinkään sen osaan. Muutoin voi aiheutua vaurioita tai henkilövahinkoja. a. Liipaisukytkin b. Eteen-/taakse-suunnan ohjauspainike c. Tilan säätökaulus d. Vääntömomentin säätökaulus e. Vaihdevalitsin f. Istukan holkki g. Akun vapautuspainikkeet

DC927-poravasara on tarkoitettu ammattimaista porausta, vasaraporausta ja ruuvausta varten. ÄLÄ käytä laitetta kosteissa olosuhteissa tai syttyvien nesteiden tai kaasujen läheisyydessä. Nämä poravasarat ovat ammattimaisia sähkötyökaluja. ÄLÄ anna työkalua lasten käsiin. Käytön valvonta on välttämätöntä silloin, kun työkalun käyttäjät ovat kokemattomia. Sähköturvallisuus Sähkömoottori on suunniteltu vain yhdelle jännitteelle. Tarkista aina, että akkupakkauksen jännite vastaa tehokilvessä annettua arvoa. Tarkista myös, että laturin jännite vastaa verkkojännitettä. DEWALT-laturi on kaksoiseristetty EN 60335 -standardin mukaisesti; siksi siinä ei tarvita maadoitusjohtoa. Jos syöttökaapeli on vioittunut, se on vaihdettava DEWALT-palveluorganisaation kautta saatavaan erikoisvalmisteiseen kaapeliin. Jatkojohdon käyttö Jatkojohtoa ei tule käyttää, ellei se ole aivan välttämätöntä. Käytä hyväksyttyä jatkojohtoa, joka soveltuu laturin syöttötehoon (katso tekniset tiedot). Johtimen pienin sallittu koko on 1 mm

; suurin sallittu pituus on 30 m. Jos käytät kaapelikelaa, keri kaapeli aina täysin auki.SUOMI

VAROITUS: Poista akkupakkaus aina ennen työkalun kokoamista ja säätämistä. Kytke työkalu aina pois päältä ennen akkupakkauksen asentamista tai poistamista. VAROITUS: Käytä ainoastaan DEWALT-akkupakkauksia ja -latureita. Akkupakkauksen kiinnittäminen työkaluun ja irrotus työkalusta (kuva 2) VAROITUS: Vähennä vakavaa henkilövaurion riskiä kytkemällä työkalu pois päältä ja irrottamalla akkupakkaus ennen säätöjen tekemistä tai lisävarusteiden ja apuvälineiden irrottamista tai asentamista. Vahingossa tapahtuva käynnistyminen voi aiheuttaa vamman.

AKKUPAKKAUKSEN ASENTAMINEN TYÖKALUKAHVAAN

1. Kohdista työkalun runko työkalukahvan sisällä

olevan uran suuntaisesti (kuva 2).

2. Liu’uta akkupakkaus tiukasti kahvaan, kunnes

kuulet lukon napsahtavan paikalleen.

AKKUPAKKAUKSEN POISTAMINEN TYÖKALUSTA

1. Paina akun vapautuspainikkeita (g) ja vedä

akkupakkaus voimalla työkalukahvasta.

2. Aseta akkupakkaus laturiin tämän käyttöoppaan

laturin toimintaa kuvaavassa osiossa kuvatulla tavalla. KÄYTTÖ Käyttöohjeet VAROITUS: Noudata aina turvallisuusohjeita ja asiaa koskevia säädöksiä. Sivukahva VAROITUS: Vähennä henkilövaurion riskiä käyttämällä työkalua AINA sivukahva oikein asennettuna. Sivukahva voi muutoin liukua työkalun käytön aikana, jolloin saatat menettää työkalun hallinnan. Pystyt hallitsemaan työkalua parhaiten pitämällä siitä kiinni kaksin käsin. Sivukahva kiinnitetään vaihdekotelon etuosaan kuvan esittämällä tavalla ja sitä voidaan kääntää, minkä ansiosta laite soveltuu sekä oikea- että vasenkätisille. Sivukahvaa on kiristettävä riittävästi, jotta estetään työkalun kääntyminen, jos lisävaruste jumittuu tai pysähtyy. Muista pitää kiinni sivukahvan kauimmaisesta päästä pitääksesi työkalun hallinnassa pysähdyksen sattuessa. Mikäli käyttämässäsi mallissa ei ole sivukahvaa, ota kiinni toisella kädellä poran kahvasta ja toisella kädellä akkuosasta. Vaihtuvanopeuksinen liipaisukytkin (kuva 1) Kytke työkalu päälle puristamalla liipaisukytkintä (a). Kytke työkalu pois päältä vapauttamalla liipaisukytkin. Työkalussa on jarru. Holkki pysähtyy heti, kun laukaisin vapautetaan kokonaan. HUOMAA: Vaihtuvan nopeusalueen jatkuva käyttö ei ole suositeltavaa. Se voi vaurioittaa kytkintä, joten sitä on vältettävä. Eteen-/taakse-suunnan ohjauspainike (kuva 1) Eteen/taakse-suunnan ohjauspainikkeella (b) määritetään työkalun pyörimissuunta, ja lisäksi se toimii lukituspainikkeena. Jos haluat työkalun pyörivän eteenpäin, vapauta liipaisukytkin ja paina työkalun oikealla sivulla olevaa eteen/taakse-suunnan ohjauspainiketta. Jos haluat työkalun pyörivän taaksepäin, paina työkalun vasemmalla sivulla olevaa eteen/taakse- suunnan ohjauspainiketta. Jos ohjauspainike on keskiasennossa, työkalu lukittuu POIS PÄÄLTÄ -asentoon. Varmista ohjauspainikkeen asentoa vaihtaessasi, että liipaisin on vapautettu. HUOMAA: Kun työkalua käytetään ensimmäisen kerran pyörimissuunnan vaihtamisen jälkeen, käynnistyksen yhteydessä voi kuulua napsahdus. Tämä on täysin normaalia eikä aiheuta ongelmia. Tilan säätökaulus Työkalussa on erillinen tilan säätökaulus (kuva 1, c), jolla voidaan vaihtaa poraus-, ruuvaus- ja vasarointiporaustilojen välillä. RUUVAUS (KUVA 4)

1. Valitse haluttu nopeus/vääntömomentti

työkalun yläosassa olevalla kolminopeuksisella vaihdevalitsimella (e) suunnitellun käyttösovelluksen mukaan. Valitse vääntömomentin asetus kytkimen kauluksesta asettamalla kytkimen kaulus aluksi alhaiselleSUOMI

asetukselle, jotta voit varmistaa, että kiinnitin on asetettu määritysten mukaisesti. HUOMAA: Käytä alhaisinta mahdollista vääntömomentin asetusta kiinnittimen asettamiseksi haluttuun syvyyteen. Mitä alhaisempi luku, sitä alhaisempi vääntömomentin voima.

2. Kierrä tilan säätökaulusta (c), kunnes ruuvimerkki

3. Aseta vääntömomentin säätökaulus (d) oikean

numeron kohdalle halutun vääntömomentin mukaisesti. HUOMAA: Vääntömomentin säätökaulus voidaan asettaa mihin tahansa arvoon ja sillä voidaan vaihtaa ruuvaus- ja poraustilojen välillä. PORAUS (KUVA 5) HUOMIO: Kun tilakaulus on poraus-/vasaraporaustilassa, kytkin ei vapaudu riippumatta vääntömomentin säätökauluksen (d) asennosta. Kierrä tilan säätökaulusta (c), kunnes ruuvimerkki on nuolen kohdalla. HUOMAA: Vääntömomentin säätökaulus (d) voidaan asettaa mihin tahansa arvoon. VASARAPORAUS (KUVA 6) Kierrä tilan säätökaulusta (c), kunnes vasaramerkki on nuolen kohdalla. Vääntömomentin säätökaulus (kuva 4) Työkalussa on säädettävä vääntöruuvausmekanismi erimuotoisten ja -kokoisten kiinnitinten kiinnittämistä ja irrotusta varten sekä vasarajärjestelmä kiviporausta varten. Vääntömomentin säätökauluksen (d) ympärillä on numeroita. Näitä numeroita käytetään kytkimen asettamiseksi, jotta saadaan aikaan haluttu vääntömomentti. Mitä suurempi numero kauluksessa on, sitä suurempi on vääntömomentti ja sitä suurempaa kiinnitintä voidaan käyttää. Valitse numero kiertämällä kaulusta niin kauan, että haluamasi numero on nuolen kohdalla. Kolmen nopeuden vaihdejärjestelmä (kuva 4) Kolme vaihdetta lisäävät työkalun monipuolisuutta. Valitse 1. vaihde (korkein vääntömomentin asetus) katkaisemalla virta antamalla työkalun pysähtyä. Liu’uta vaihdevalitsin (e) vasemmanpuoleiseen asentoon. 2. vaihde (keskitasoinen vääntömomentin ja nopeuden asetus) on keskellä. 3. vaihde (korkein nopeuden asetus) on oikealla. HUOMAA: Älä vaihda vaihteita työkalun käytön aikana. Odota aina, että työkalu pysähtyy kokonaan, ennen vaihteiden vaihtamista. Jos vaihteiden vaihtaminen tuntuu vaikealta, varmista, että vaihdevalitsin on kytketty johonkin kolmesta nopeusasetuksesta. Itsestään kiristyvä istukka (kuvat 7–9) VAROITUS: Älä yritä kiristää poran kärkiä (tai muita lisävarusteita) tarttumalla istukan etuosaan ja käynnistämällä työkalu. Seurauksena voi olla istukan vaurioituminen ja henkilövahinkoja. Vapauta aina liipaisimen lukitus, kun vaihdat lisävarusteita. VAROITUS: Varmista aina, että poran kärki on kunnolla kiinni, ennen työkalun käynnistämistä. Irtonainen kärki saattaa irrota ja aiheuttaa henkilövahinkoja. PORAN KÄRKIEN JA MUIDEN LISÄVARUSTEIDEN KIINNIT- TÄMINEN

1. Lukitse liipaisin pois päältä -asentoon.

2. Tartu istukan holkkiin (f) yhdellä kädellä ja

pidä työkalusta kiinni toisella kädellä kuvan 7 mukaisesti. Kierrä holkkia vastapäivään (edestä päin katsottuna), kunnes haluttu lisävaruste asettuu paikalleen.

3. Työnnä kärki tai jokin muu lisävaruste noin

19 mm istukan sisälle kuvan 8 mukaisesti. Tartu tukevasti istukan holkkiin ja kierrä holkkia myötäpäivään (edestä päin katsottuna) yhdellä kädellä pitäen toisella kädellä kiinni työkalusta. Kierrä holkkia myötäpäivään, kunnes se ei enää liiku, kuvan 9 mukaisesti. Kun pora pyörii eteenpäin, holkki kiristää itsestään jatkuvasti istukan leukojen otetta kärkeen, jotta ote olisi mahdollisimman voimakas. Vapauta lisävaruste toistamalla vaihe 2. Poraus

1. Valitse haluttu nopeus/vääntömomentti

vaihdevalitsimella suunnitellun toimenpiteen nopeutta ja vääntömomenttia vastaavaksi.

2. Käytä PUULLE kieräteriä, lapioteriä,

lusikkateriä tai reikäsahoja. Käytä METALLILLE nopeita teräksisiä kieräteriä tai reikäsahoja. Käytä voiteluainetta leikatessasi metalleja. Poikkeuksena ovat valurauta ja messinki, jotka porataan kuivina.

3. Kohdista paine aina suoraan laitteen kärjen

suuntaisesti. Käytä voimaa poratessasi niin, että kärki tunkeutuu kappaleeseen, mutta älä painaSUOMI

niin voimakkaasti, että moottori jumiutuu tai kärki vääntyy.

4. Pitele työkalua tukevasti molemmin käsin

estääksesi poran kääntymisen.

5. JOS PORA PYSÄHTYY, se johtuu tavallisesti

laitteen liiallisesta käytöstä. VAPAUTA LIIPAISIN VÄLITTÖMÄSTI, vie poran kärki työkohteesta ja selvitä jumiutumisen syy.

6. Pidä moottori käynnissä, kun vedät kärjen ulos

poratusta reiästä. Tämä auttaa välttämään kiinni juuttumista. Vasaraporaus

1. Kohdista porauksessa vasaraan voimaa

juuri sen verran, kun tarvitaan sen liiallisen pomppimisen tai kärjestä ”nousemisen” estämiseksi. Liika voimankäyttö aiheuttaa hitaampia porausnopeuksia, laitteen ylikuumentumista ja alhaisempaa poraustasoa.

2. Poraa suoraan pitämällä laitteen kärki oikeassa

kulmassa työhön nähden. Älä käytä sivupainetta laitteen kärkeen porauksen aikana, koska se aiheuttaa kärjen urien tukkeutumista ja hitaampaa porausnopeutta.

3. Jos poravasaran nopeus alkaa hidastua syviä

reikiä porattaessa, vedä laitteen kärki osittain ulos reiästä laitteen käynnin aikana jäteaineen poistamiseksi reiästä.

4. Käytä KIVIPORAUKSESSA karbiditeriä tai

kiviporanteriä. Pehmeä ja tasainen pöly on merkki oikeasta porausnopeudesta. Ruuvaus Valitse haluttu nopeus/vääntömomentti työkalun yläosassa olevasta kolmen nopeuden vaihdevalitsimesta suunnitellun käyttösovelluksen mukaan. Kiinnitä haluttu kiinnitinosa istukkaan samalla tavalla kuin muut poran terät. Aseta vääntömomentin säätökaulus (d) haluttuun asetukseen. Harjoittele laitteen käyttöä romulla tai näkymättömissä oleviin kohtiin kytkimen kauluksen oikean asennon määrittämiseksi. KUNNOSSAPITO DEWALT-sähkötyökalu on suunniteltu siten, että se toimii pitkään hyvin vähäisellä huollolla. Jatkuva ja asianmukainen toiminta riippuu laitteeseen tehdyistä huolloista ja säännöllisestä puhdistuksesta. VAROITUS: Vähennä vakavaa henkilövaurion riskiä kytkemällä työkalu pois päältä ja irrottamalla akkupakkaus ennen säätöjen tekemistä tai lisävarusteiden ja apuvälineiden irrottamista tai asentamista. Vahingossa tapahtuva käynnistyminen voi aiheuttaa vamman. Laturia ei voi huoltaa. Laturissa ei ole huollettavia osia. Voitelu Moottoroitu työkalu ei vaadi ylimääräistä voitelua. Puhdistus VAROITUS: Puhalla lika ja pöly ulos pääkotelosta kuivalla ilmalla aina, kun havaitset lian kertyvän tuuletusaukkojen sisälle ja ympärille. Käytä asianmukaisia silmäsuojaimia ja hyväksyttyä pölysuojainta tämän toimenpiteen aikana. VAROITUS: Työkalun metallittomien osien puhdistamiseen ei saa käyttää liuottimia tai muita vahvoja kemikaaleja. Nämä kemikaalit voivat heikentää näiden osien valmistuksessa käytettyjä materiaaleja. Käytä ainoastaan mietoon saippuaveteen kostutettua kangasta. Älä koskaan päästä mitään nestettä työkalun sisälle äläkä koskaan upota työkalun mitään osaa nesteeseen. LATURIN PUHDISTUSOHJEET VAROITUS: sähköiskun vaara. Irrota laturin virtapistoke pistorasiasta ennen puhdistusta. Voit puhdistaa laturin ulkopinnalla olevan lian ja rasvan liinalla tai pehmeällä harjalla (ei metallisella). Älä käytä vettä tai puhdistusliuoksia. Lisävarusteet VAROITUS: Koska tämän tuotteen kanssa ei ole testattu muita kuin

EWALTin tarjoamia lisävarusteita, niiden käyttö tämän työkalun kanssa voi olla vaarallista. Tämän tuotteen kanssa tulee käyttää ainoastaanSUOMI

DEWALTin suosittelemia lisävarusteita. Näin toimimalla vähennetään myös vahingoittumisriskiä. Kysy jälleenmyyjältäsi lisätietoja työkaluusi soveltuvista lisävarusteista. Ympäristön suojeleminen Lajittele osat. Tätä tuotetta ei saa hävittää normaalin kotitalousjätteen seassa. Jos huomaat DEWALT-tuotteesi vaativan vaihtoa tai jos et tarvitse sitä enää, älä hävitä sitä kotitalousjätteen mukana. Vie tuote lajiteltavaksi. Kun käytetyn tuotteen ja pakkauksen osat erotetaan toisistaan, materiaali voidaan kierrättää ja käyttää uudelleen. Kierrätetyn materiaalin uudelleen käyttö auttaa estämään ympäristön saastumista ja vähentää raaka-aineen tarvetta. Paikallisten säädösten mukaan sähkötuotteiden osat saatetaan erottaa kotitalousjätteestä kunnallisissa jätteenkäsittelypaikoissa, tai jälleenmyyjä tekee sen, kun ostat uuden tuotteen. DEWALT tarjoaa mahdollisuuden DEWALT- tuotteiden keräykseen ja kierrätykseen, kun niiden elinkaari on lopussa. Voit käyttää tämän palvelun hyväksesi palauttamalla tuotteesi valtuutettuun korjauspaikkaan, jossa jätteen keräys tehdään puolestasi. Saat lähimmän valtuutetun korjauspaikan osoitteen ottamalla yhteyden paikalliseen DEWALT- toimipisteeseen tässä ohjekirjassa mainittuun osoitteeseen. Valtuutetut DEWALT-korjauspaikat ja täydelliset tiedot myynnin jälkeisestä huoltopalvelusta ja yhteyshenkilöistä ovat saatavilla myös Internetissä osoitteessa: www.2helpU.com. Uudelleenladattava akku Tämä pitkään kestävä akku on ladattava uudelleen, jos se ei enää tuota riittävää tehoa töissä, joihin teho on aikaisemmin riittänyt hyvin. Kun laitteen toiminta-aika on lopussa, se tulee hävittää ympäristöystävällisellä tavalla:

• Anna akun tyhjentyä kokonaan ja irrota se sitten laitteesta.

• Li-Ion-, NiCd- ja NiMH-akut ovat kierrätettäviä. Vie ne jälleenmyyjälle tai paikalliseen kierrätyspisteeseen. Kerätyt akkupakkaukset kierrätetään uudelleen tai hävitetään oikealla tavalla.SUOMI

• 30 PÄIVÄÄ ILMAN RISKIÄ TYYTYVÄISYYSTAKUU • Jos et ole täysin tyytyväinen DEWALT-työkalusi toimintaan, palauta se ostopaikkaan 30 päivän kuluessa sellaisena kuin se oli ostettaessa. Saat täyden palautushinnan tai uuden laitteen. Ostotodistus on esitettävä.

• YHDEN VUODEN ILMAINEN HUOLTOSOPIMUS • Jos tarvitset kunnossapitoa tai huoltoa

EWALT-työkalullesi 12 kuukauden ajan ostohetkestä lukien, saat ilmaisen palvelun valtuutetussa DEWALT-korjausliikkeessä. Ostotodistus on esitettävä. Palveluun sisältyy työ ja moottoroidun työkalun varaosat. Lisälaitteet eivät sisälly ilmaiseen huoltosopimukseen.

• YHDEN VUODEN TÄYSI TAKUU • Jos DEWALT-tuote vikaantuu väärien materiaalien tai virheellisen työn takia 12 kuukauden kuluessa ostohetkestä, takaamme kaikkien viallisten osien ilmaisen vaihdon tai harkintamme mukaan vaihdamme laitteen uuteen, jos:

• Tuotetta ei ole käytetty väärin.

• Valtuuttamattomat henkilöt eivät ole yrittäneet korjata laitetta.

• Ostopäivä on todistettavissa. Tämä takuu tarjotaan ylimääräisenä etuna, ja se on lisänä kuluttajan lakisääteisiin oikeuksiin. Etsi lähin valtuutettu DEWALT-korjauspaikka soittamalla tämän käyttöohjeen takakannessa olevaan puhelinnumeroon. Valtuutetut DEWALT-korjauspaikat ja täydelliset tiedot myynnin jälkeisestä huoltopalvelusta ja yhteyshenkilöistä ovat saatavilla myös Internetissä osoitteessa: www.2helpU.com.SVENSKA
