BRUKSANVISNING DC927 DEWALT

stiller opp med pilen.

6. Hold motoren gående mens du drar boret ut av

Gratulerar! Du har valt ett DEWALT-verktyg. Åratals erfarenhet, omsorgsfull produktutveckling och förnyelse gör

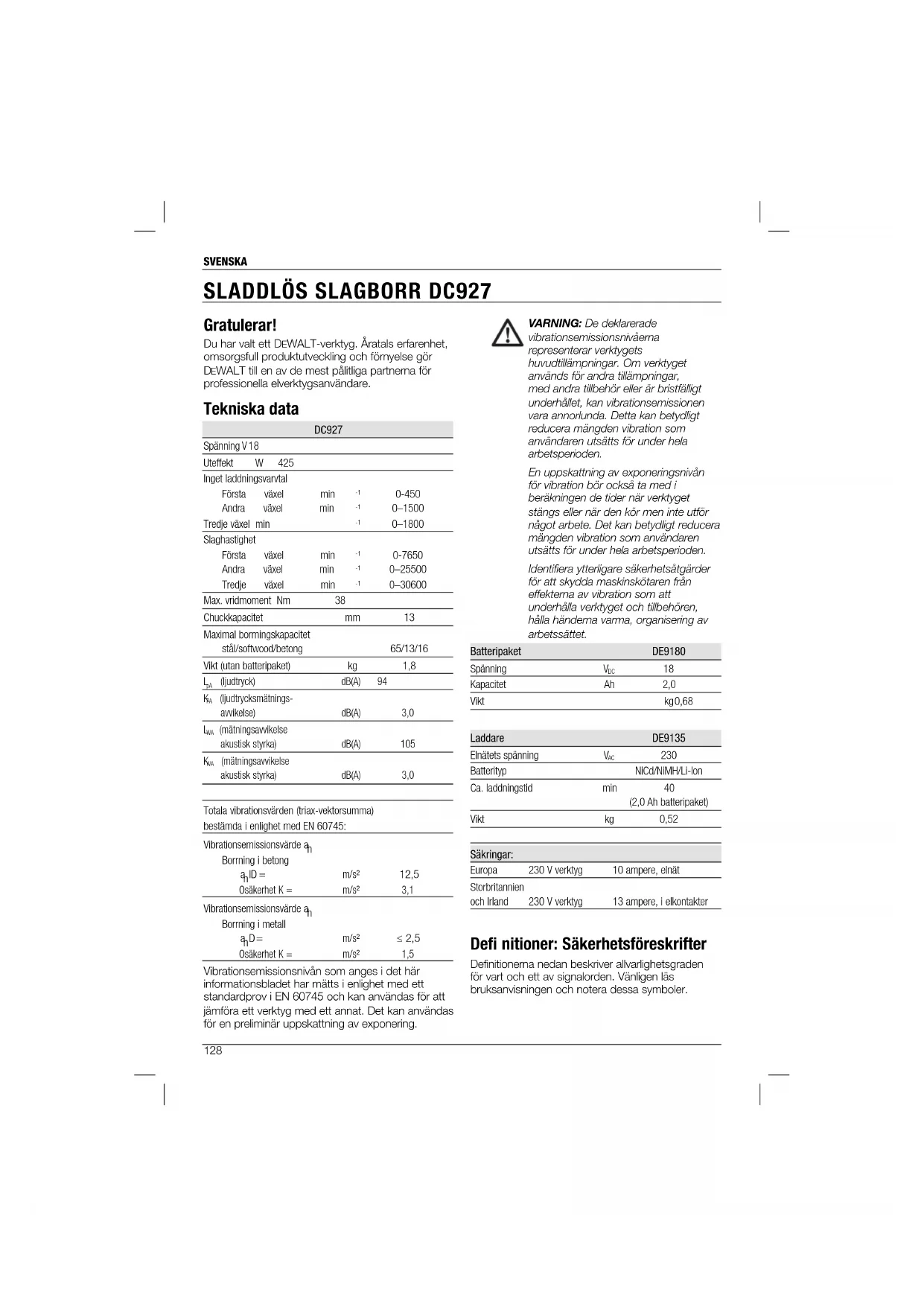

EWALT till en av de mest pålitliga partnerna för professionella elverktygsanvändare. Tekniska data DC927 Spänning V 18 Uteffekt W 425 Inget laddningsvarvtal Första växel min

0-450 Andra växel min

0–1500 Tredje växel min

0–1800 Slaghastighet Första växel min

0-7650 Andra växel min

0–25500 Tredje växel min

(mätningsavvikelse akustisk styrka) dB(A) 105

(mätningsavvikelse akustisk styrka) dB(A) 3,0 Totala vibrationsvärden (triax-vektorsumma) bestämda i enlighet med EN 60745: Vibrationsemissionsvärde a

m/s² 12,5 Osäkerhet K = m/s² 3,1 Vibrationsemissionsvärde a

m/s² ≤ 2,5 Osäkerhet K = m/s² 1,5 Vibrationsemissionsnivån som anges i det här informationsbladet har mätts i enlighet med ett standardprov i EN 60745 och kan användas för att jämföra ett verktyg med ett annat. Det kan användas för en preliminär uppskattning av exponering. VARNING: De deklarerade vibrationsemissionsnivåerna representerar verktygets huvudtillämpningar. Om verktyget används för andra tillämpningar, med andra tillbehör eller är bristfälligt underhållet, kan vibrationsemissionen vara annorlunda. Detta kan betydligt reducera mängden vibration som användaren utsätts för under hela arbetsperioden. En uppskattning av exponeringsnivån för vibration bör också ta med i beräkningen de tider när verktyget stängs eller när den kör men inte utför något arbete. Det kan betydligt reducera mängden vibration som användaren utsätts för under hela arbetsperioden. Identifiera ytterligare säkerhetsåtgärder för att skydda maskinskötaren från effekterna av vibration som att underhålla verktyget och tillbehören, hålla händerna varma, organisering av arbetssättet. Batteripaket DE9180 Spänning V

Batterityp NiCd/NiMH/Li-Ion Ca. laddningstid min 40 (2,0 Ah batteripaket) Vikt kg 0,52 Säkringar: Europa 230 V verktyg 10 ampere, elnät Storbritannien och Irland 230 V verktyg 13 ampere, i elkontakter Defi nitioner: Säkerhetsföreskrifter Definitionerna nedan beskriver allvarlighetsgraden för vart och ett av signalorden. Vänligen läs bruksanvisningen och notera dessa symboler.SVENSKA

VARNING: Läs bruksanvisningen för att minska risken för personskada. Allmänna säkerhetsvarningar för elverktyg VARNING! Läs säkerhetsvarningarna och instruktionerna. Om varningarna och instruktionerna inte följs kan det resultera i elektrisk stöt, brand och/eller allvarlig personskada.

SPARA ALLA VARNINGAR OCH INSTRUKTIONER

FÖR FRAMTIDA REFERENS. Termen ”elverktyg” i varningar, syftar på ditt eldrivna elverktyg (anslutet via sladd till eluttag), eller ditt batteridrivna (sladdlösa) elverktyg.

1) SÄKERHET I ARBETSLOKALEN

a) Håll arbetsområdet rent och väl belyst. Fullbelamrade eller mörka områden inbjuder till olyckor. b) Använd inte elverktyg i explosiva miljöer, så som i närheten av lättantändliga vätskor, gaser eller damm. Elverktyg åstadkommer gnistor som kan antända damm och gaser. c) Håll barn och åskådare på avstånd när elverktyget används. Distraktioner kan få dig att förlora kontrollen.

a) Elverktygets kontakt måste passa eluttaget. Kontakten bör aldrig, på något som helst sätt, modifieras. Använd inte adapterkontakter med jordade elverktyg. Icke modifierade kontakter och passande eluttag minskar risken för elektrisk stöt. b) Undvik kroppskontakt med jordade ytor, så som rör, element, spisar och kylskåp. Ökad risk för elektrisk stöt föreligger om din kropp är jordad. c) Utsätt inte elverktyg för regn eller våta miljöer. Risken för elektrisk stöt ökar om vatten kommer in i elverktyget. d) Använd inte sladden på olämpligt sätt. Använd aldrig sladden för att bära, dra eller dra ur kontakten till elverktyget. Håll sladden borta från hetta, olja, vassa kanter och rörliga maskindelar. En skadad eller tilltrasslad sladd ökar risken för elektrisk stöt. e) Vid användande av elverktyget utomhus bör en förlängningssladd anpassad för utomhusbruk användas. Användande av sladd anpassad för utomhusbruk minskar risken för elektrisk stöt. FARA! Anger en situation av omedelbar fara som, om den inte undviks, kommer att resultera i dödsfall eller allvarlig skada. VARNING! Anger en situation av potentiell fara som, om den inte undviks, kan resultera i dödsfall eller allvarlig skada. OBSERVER: Anger en situation av potentiell fara som, om den inte undviks, kan resultera i lindrig eller måttlig skada. OBSERVER: Angett utan säkerhetsvarningssymbolen anger en situation av potentiell fara som, om den inte undviks, kan resultera i materiell skada. Anger risk för elektrisk stöt. Anger brandfara. EG-deklaration om överensstämmelse DC927 DEWALT intygar att dessa produkter, som beskrivs under ”tekniska data”, har konstruerats i enlighet med: 98/37/ETY (28.12. 2009 saakka), 2004/108/EY, 2006/42/EY (alk. 29.12. 2009), 2006/95/EY, EN 55014-1, EN 55014-2, EN 60745-1, EN 60745-2-6. För mer information, vänligen kontakta DEWALT på följande adress, eller se baksidan av bruksanviningen. Undertecknad ansvarar för överensstämmelsen hos teknisk data och gör denna deklaration på DEWALTs vägnar. Horst Grossmann Vice Verkställande Direktor, Teknik och Produktutveckling DEWALT, Richard-Klinger-Straße 11, D-65510 Idstein, Tyskland 30/10/2007SVENSKA

f) Om användning av elverktyg i fuktiga miljöer inte går att undvika, skall strömtillförsel med jordfelsbrytare (residual current device, RCD) användas. Att använda en jordfelsbrytare, reducerar risken för elektrisk stöt.

a) Var alert, håll ögonen på vad du gör och använd sunt förnuft då du använder ett elverktyg. Använd inte elverktyg då du är trött eller påverkad av droger, alkohol eller läkemedel. Ett ögonblicks ouppmärksamhet under användande av ett elverktyg kan resultera i allvarlig personskada. b) Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Skyddsutrustning så som andningsskydd, halkfria skyddsskor, hjälm och hörselskydd, använda på lämpligt sätt minskar personskador. c) Förhindra att verktyget startas av misstag. Se till att strömbrytaren står i AV-läge, före du kopplar verktyget till strömkälla och/eller batteripaket, eller då du lyfter eller bär det. Att bära elverktyg med fingret på strömbrytaren eller att koppla på strömmen då strömbrytaren är påslagen inbjuder till olyckor. d) Avlägsna alla justeringsnycklar och skiftnycklar innan elverktyget slås på. En skiftnyckel eller skruvnyckel som sitter kvar i en roterande del av ett elverktyg kan orsaka personskada. e) Sträck dig inte för långt. Ha alltid säkert fotfäste och balans. Det ger bättre kontroll över elverktyget i oväntade situationer. f) Bär lämplig klädsel. Bär inte löst hängande kläder eller smycken. Håll hår, kläder och handskar borta från rörliga maskindelar. Löst hängande kläder, smycken och långt hår kan fastna i rörliga maskindelar. g) Om utrustning tillhandahålls för utsugning och insamling av damm, försäkra dig om att de är anslutna och använda på rätt sätt. Användande av damminsamlingssystem, kan reducera dammrelaterade faror.

4) ANVÄNDNING OCH VÅRD AV ELVERKTYG

a) Pressa inte för hårt på elverktyget. Använd rätt elverktyg för rätt uppgift. Elverktyget kommer att utföra arbetet bättre och säkrare om det används för arbete på den nivå det är avsett för. b) Använd inte elverktyget om det inte kan slås av och på med strömbrytaren. Ett elverktyg som inte kan kontrolleras via strömbrytare är farligt att använda och måste repareras. c) Koppla ur kontakten från strömkällan och/eller batteripaketet från elverktyget före du gör justeringar, byter tillbehör, eller lägger undan elverktyget. Sådana förebyggande säkerhetsåtgärder minskar risken för att elverktyget slås på av misstag. d) Förvara oanvända elverktyg utom räckhåll för barn och låt inte personer som inte känner till elverktygets funktioner och de här instruktionerna, använda elverktyget. Elverktyg är farliga om de sätts i händerna på användare utan träning. e) Vård av elverktyg. Kontrollera om det finns rörliga delar som inte sitter rätt eller som har fastnat, delar som är trasiga eller annat som kan påverka elverktygets funktion. Om elverktyget är skadat bör det repareras före det används. Många olyckor orsakas av bristfälligt underhållna elverktyg. f) Håll skärverktyg skarpa och rena. Om skärverktyg är väl underhållna med skarpa eggar minskar det risken för att de ska fastna och det gör dem lättare att kontrollera. g) Använd elverktyget, tillbehör och bitar osv. i enlighet med de här instruktionerna och med hänsyn till arbetsförhållanden och det arbete som skall utföras. Användande av elverktyget för andra ändamål än det är menat för, kan orsaka farliga situationer.

5) ANVÄNDNING OCH VÅRD AV ELVERKTYG

a) Ladda enbart med laddare som specificerats av tillverkaren. En laddare som är lämplig för en typ av batteripaket kan orsaka brandfara om den används med ett annat batteripaket. b) Använd elverktyg enbart med batteripaket som är speciellt avsedda för verktyget. Användande av annat batteripaket kan medföra risk för skada och brand. c) När batteripaket inte används bör det hållas borta från andra metallföremål som gem, slantar, nycklar, spikar, skruvar och andra små metallföremål som kan skapa kontakt mellan de två polerna. Kortslutning mellan batteriets poler kan orsaka brännskada eller brand. d) Under olämpliga förhållanden kan vätska spruta ut från batteriet. Undvik kontakt. Vid oavsiktlig kontakt, spola med vatten. Om vätskan kommer i kontakt med ögonen, sök också läkarhjälp. Vätska som sprutar ur batteriet kan orsaka sveda och brännskador.SVENSKA

a) Låt enbart kvalificerad reparatör som använder identiska ersättningsdelar reparera ditt elverktyg. Det kommer att garantera uppehållande av elverktygets säkerhet. TILLKOMMANDE SPECIELLA

SÄKERHETSFÖRESKRIFTER

Säkerhetsvarningar för Borrmaskin/ Skruvdragare/Slagborr

• Använd öronskydd när du använder slagborrar. Utsättande för buller kan leda till hörselskada.

• Håll elverktyget i de isolerade greppytorna när du utför ett arbete där skärverktyget kan komma i kontakt med dolda elledningar eller sin egen sladd. Ett skärtillbehör som kommer i kontakt med en strömförande ledning kan göra blottade metalldelar på elverktyget strömförande och ge användaren en elektrisk stöt.

• Använd hjälphandtagen som levereras med verktyget. Att förlora kontrollen kan medföra personskada.

• Använd klämmor eller annan praktisk metod för att stödja och fästa arbetsstycket vid ett stabilt underlag. Det är inte stabilt att hålla stycket som ska borras/skruvas löst i handen eller mot kroppen, detta kan leda till att man tappar kontrollen.

• Använd öronskydd när du använder slagborr under en längre tid. Längre perioder i högt buller kan orsaka hörselskador. Högt buller från slagborrning kan ge temporär hörselförlust eller allvarlig skada på trumhinnan.

• Använd skyddsglasögon eller annat skydd för ögonen. Hamring och borrning får flagor att flyga omkring. Flygande partiklar kan ge permanent ögonskada.

• Borrspetsar och verktyg blir varma vid användning. Använd handskar när du rör vid dem. Etiketter på verktyget

PLACERING AV DATUMKOD

Datumkoden, som även inkluderar tillverkningsår, står tryckt på den del av verktyget som bildar monteringsled mellan verktyget och batteriet! Exempel: 2007 XX XX Tillverkningsår Viktiga säkerhetsinstruktioner för alla batteriladdare SPARA DESSA INSTRUKTIONER: Denna bruksanvisning innehåller viktiga säkerhets- och användningsinstruktioner för DE9130/DE9135.

• Innan du använder laddaren, läs igenom alla instruktioner och varningar på laddaren, batteripaketet och den produkt som batteripaketet skall användas i. FARA! Fara för elektrisk stöt. Laddningspolerna är strömförande med 230 volt. Stick inte in ledande föremål. Det kan orsaka elektrisk stöt eller död med elektrisk ström. VARNING! Fara för elektrisk stöt. Släpp inte in vätska i laddaren. Det kan leda till elektrisk stöt. OBSERVER: Fara för brännskada. Minska risken för personskada genom att enbart ladda laddningsbara batterier från DEWALT. Andra batterier kan explodera och orsaka person- och materialskada. OBSERVER: Under vissa omständigheter, då laddaren är kopplad till väggkontakt, kan de blottade laddningskontakterna inuti laddaren kortslutas av främmande föremål. Främmande ledande föremål, så som – men inte begränsat till – stålull, aluminiumfolie eller ansamling av metallpartiklar, bör hållas borta från laddarens håligheter. Koppla alltid ur laddaren från elkontakten när det inte finns något batteripaket i hålet. Koppla ur laddaren före rengöring.

• Försök INTE ladda batteripaketet med andra laddare än de som ingår i den här bruksanvisningen. Laddaren och batteripaketet är specialkonstruerade för att fungera tillsammans.

• Den här laddaren är inte avsedd att användas för något annat än laddning av återladdningsbara batterier från DEWALT. All annan användning kan orsaka brandfara eller risk för elektrisk stöt.

• Utsätt inte laddaren för regn eller snö.

• Dra i kontakten i stället för i sladden när laddaren kopplas ur. Det minskar risken för skada på den elektriska sladden och kontakten.

• Se till att sladden ligger så att den inte går att trampa på, snava över eller på annat sätt blir utsatt för skada eller påfrestning.SVENSKA

• Använd inte förlängningssladd om det inte är absolut nödvändigt. Användande av olämplig förlängningssladd kan resultera i brandfara eller elektrisk stöt eller dödande med elektrisk ström.

• Placera inte föremål ovanpå laddaren och placera inte laddaren på en mjuk yta som kan blockera ventilationsspringorna och på så sätt orsaka för stor inre upphettning. Placera laddaren långt från värmekällor. Laddaren ventileras genom ventilationsspringor ovanpå och under laddarens hus.

• Använd inte laddare med skadad sladd eller stickpropp – byt genast ut dem.

• Använd inte laddaren om den har fått en kraftig stöt, har tappats i golvet eller på annat sätt skadats. Ta den till en auktoriserad reparatör.

• Montera inte isär laddaren. Ta den istället till en auktoriserad reparatör när service eller reparation behövs. Felaktig återmontering kan resultera i risk för elektrisk stöt, dödande med elektrisk ström eller brand.

• Koppla ur laddaren från eluttagen före rengöring. Det minskar risken för elektrisk stöt. Att ta bort batteripaketet minskar inte risken.

• Försök ALDRIG koppla ihop två laddare.

• Laddaren är utformad för att drivas med standard 230V hushållsel. Försök inte använda den med annan spänning. Detta gäller inte billaddaren.

SPARA DE HÄR INSTRUKTIONERNA

Laddare DE9135-laddaren fungerar för 7,2–18 V NiCd, NiMH eller Li-Ion-batterier. Dessa laddare behöver ingen justering och är designade för att vara så lätta som möjligt att använda. Laddningsprocedur FARA: Risk för död med elektrisk ström. Laddningspolerna är strömförande med 230 volt. Stick inte in ledande föremål. Fara för elektrisk stöt eller död med elektrisk ström.

1. Sätt laddaren (h) i ett lämpligt uttag innan du

sätter i batteripaketet.

2. Sätt batteripaketet i laddaren. Den röda

(laddnings)lampan kommer då att blinka oavbrutet, vilket visar att laddningen har satt igång.

3. När laddningen är avslutad kommer detta att

visas genom att den röda lampan börjar LYSA. Paketet är då helt laddat och kan användas genast eller lämnas i laddaren. Laddningsprocess Se tabellen nedan för batteripaketets laddningsstatus. Laddningsstatus laddar – – – – – – fulladdat ––––––––––– fördröjning för att paketet är varmt/kallt ––– – ––– – bytt ut batteripaketet ••••••••••• problem •• •• •• •• Automatisk balansering Den automatiska balanseringen jämnar ut eller balanserar de individuella cellerna i batteripaket till dess toppkapacitet. Batteripaket bör balanseras varje vecka eller var gång batteripaketet inte längre presterar som förut. För att balansera ditt batteripaket placerar du det i laddaren som vanligt. Låt batteripaketet sitta kvar i laddaren i minst 8 timmar. Fördröjning för varmt/kallt paket Om laddaren känner av att ett batteripaket är för varmt eller för kallt kommer det automatiskt att initiera en varmt/kallt paket-fördröjning, som kommer att stoppa laddningen tills batteriet har uppnått lämplig temperatur. Sedan kommer laddaren automatiskt att ställa om sig till laddning. Den här funktionen garanterar maximal batterilivslängd. SKYDD MOT DJUP URLADDNING. Batteripaketet är skyddat mot djup urladdning då det används i verktyget. Viktiga Säkerhetsinstruktioner för alla batteripaket Se till att inkludera katalognummer och spänning när du beställer utbytesbatteripaket. Se tabellen i slutet av den här bruksanvisningen för överensstämmelse mellan laddare och batteripaket. Batteripaketet är inte fullt laddat vid leverans. Läs säkerhetsinstruktionerna nedan innan du använder batteripaketet och laddaren. Följ sedan de laddningsprocedurer som beskrivs.

LÄS ALLA INSTRUKTIONER

• Du skall inte ladda eller använda batteriet i explosiva miljöer, så som i närhet avSVENSKA

lättantändliga vätskor, gaser eller damm. Att sätta i eller ta ut batteriet från laddaren kan antända damm eller rökgaser.

• Ladda batteripaketen enbart i DEWALT-laddare.

• Stänk INTE på batteripaketet med vatten eller andra vätskor och doppa det inte i dem.

• Verktyget och batteripaketet skall inte förvaras eller användas i miljöer där temperaturen kan nå eller överstiga 40 ˚C (105 °F) (så som utomhusskjul eller metallbyggnader under sommarmånaderna). FARA! Risk för död med elektrisk ström. Försök aldrig, av någon som helst orsak, att öppna ett batteripaket. Sätt inte i batteripaketet i laddaren om höljet är sprucket eller skadat. Det kan orsaka elektrisk stöt eller död med elektrisk ström. Skadade batteripaket skall returneras till ett servicecenter för återvinning. VARNING! Försök aldrig, av någon som helst orsak, att öppna ett batteripaket. Sätt inte i batteripaketet i laddaren om höljet är sprucket eller skadat. Låt inte batteripaketet krossas, tappas i golvet eller skadas. Använd inte ett batteripaket som har fått en kraftig stöt, har tappats i golvet, körts över eller på annat sätt skadats (t.ex. genomborrats av en spik, slagits med en hammare, trampats på). Skadade batteripaket skall returneras till ett servicecenter för återvinning. OBSERVER: När verktyget inte används, skall det placeras liggande på sidan, på stabilt underlag och på ett ställe där det inte kan snavas över eller falla ner. Vissa verktyg med stora batteripaket kan stå upprätt på batteripaketet men kan lätt vältas.

• Bränn inte batteripaketet även om det är svårt skadat eller helt uttjänt. Batteripaketet kan explodera i eld.

• En liten läcka av vätskan från batteripaketets celler kan uppstå under extrem användning eller temperatur. Detta betyder inte att batteripaketet slutat fungera. Men om den yttre förseglingen går sönder: a. och du får batterivätska på huden, tvätta genast med tvål och vatten under flera minuter. b. Om du får batterivätska i ögonen skall du spola med rent vatten i minst 10 minuter och omedelbart söka läkarvård. (Medicinsk anmärkning: Vätskan är en lösning med 25-35 procent kaliumhydroxid.) SÄRSKILDA SÄKERHETSINSTRUKTIONER FÖR LITIUMJON (LI-ION)

• Bränn inte batteripaketet även om det är svårt skadat eller helt uttjänt. Batteripaketet kan explodera i eld. Giftiga rökångor och ämnen bildas när litiumjonbatterier brinner.

• Om batteriinnehållet kommer i kontakt med huden, tvätta omedelbart där med mild tvål och vatten. Om batterivätska kommer i ett öga, skölj det öppna ögat med vatten i 15 minuter eller tills det slutar vara irriterat. Om du behöver söka medicinsk hjälp, är batteriets elektrolyt sammansatt av en blandning av vätskor av organiska karbonat och litiumsalter.

• Innehållet i öppnade battericeller kan orsaka irritation hos andningsorganen. Släpp in frisk luft. Om symptomen kvarstår, sök medicinsk hjälp. VARNING! Risk för brännskada Batterivätskan kan antändas om den utsätts för gnistor eller lågor. Batterilock (bild 3) Ett batteriskyddslock finns som täcker det losstagna batteripakets kontakter. Om batteripaketet inte har skyddslocket på, kan lösa metallföremål kortsluta kontakterna och orsaka brandfara, samt skada batteripaketet.

1. Ta av batteriskyddslocket innan du sätter in

batteripaketet i laddaren eller verktyget (bild 3A).

2. Sätt på skyddslocket omedelbart efter det

att du tagit ut batteripaketet ur laddaren eller verktyget (bild 3B). VARNING! Se till att batteriskyddslocket sitter på plats innan du lägger undan eller bär det losstagna batteripaketet. Batteripaket (bild 1) BATTERITYP DC927 drivs med 18 volts batteripaket. Förvaringsrekommendationer

1. Det är bäst att förvara batteripaketen på en sval

och torr plats utom räckhåll för direkt solljus och stark hetta eller köld.SVENSKA

2. Långvarig förvaring kommer inte att skada

batteripaket eller laddaren. Under lämpliga förhållanden kan de förvaras i 5 år eller mer. Etiketter på laddare och batteripaket Förutom bilderna i den här bruksanvisningen, visar etiketterna på laddaren och batteripaketet följande symboler: Läs bruksanvisningen före användandet. Batteri laddas. Batteri laddat. Batteri defekt. Fördröjning för varmt/kallt paket. Stick inte in ledande föremål. Ladda inte skadade batteripaket. Använd enbart med DEWALT batteripaket, andra kan explodera och orsaka personskada och materiella skador. Utsätt inte för vatten. Byt omedelbart ut defekta sladdar. Ladda enbart i temperaturer mellan 4 °C och 40 °C. Omhänderta batteripaket på ett miljövänligt sätt. Bränn inte batteripaketen NiMH, NiCd+ och Li-Ion. Laddar batteripaket NiMH och NiCd batteripaket. Laddar batteripaket Li-Ion. Se tekniska upplysningar för laddningstid. Paketets innehåll Paketet innehåller: 1 Sladdlös slagborr 1 Sidhandtag 2 Batteripaket 1 Laddare 1 Bruksanvisning 1 Sprängskiss OBS! Batteripaket och laddare ingår inte när man köper N-modeller.

• Kontrollera om det finns skador på verktyget, delar eller tillbehör som kan ha uppkommit under transporten.

• Ta dig tid att noggrant läsa igenom och förstå den här bruksanvisningen, före användande. Beskrivning (bild 1–5) VARNING! Modifiera aldrig elverktyget eller delar av det. Det kan orsaka materiella skador eller personskador. a. Avtryckarknapp b. Knapp för framåt/bakåtkontroll c. Lägeskontrollkrage d. Krage för inställning av vridmomentet e. Växelspak f. Chuckhylsan g. Batterifrigörarknappar

Din DC927 slagborr är utformad för yrkesmässig borrning, slagborrning och skruvdragningstillämpningar. FÅR INTE ANVÄNDAS i fuktiga miljöer, eller i närheten av lättantändliga vätskor eller gaser. Dessa slagborrar är professionella kraftverktyg. TILLÅT INTE barn att komma i kontakt med verktyget. Övervakning krävs då detta verktyg används av oerfarna personer. Elsäkerhet Den elektriska motorn har utformats enbart för 1 spänning. Kontrollera alltid att batteripaketets spänning motsvarar spänningen på märkplåten. Försäkra dig också om att laddarens spänning motsvarar elnätets spänning. Din DEWALT-laddare är dubbelisolerad i enlighet med standard EN 60335 och behöver därför inte en jordad sladd.SVENSKA

Om elsladden är skadad, måste den bytas ut mot en specialgjord sladd, som finns att få från DEWALTS serviceorganisation. Användning av förlängningssladd Förlängningssladd bör bara användas om det är absolut nödvändigt. Använd en godkänd förlängningssladd som är lämpad laddarens elintag (se tekniska upplysningar). Minimum ledningsstorlek är 1 mm

; maximal längd är 30 m. Om du använder en sladdvinda, vira alltid av sladden fullstä ndigt.

MONTERING OCH INSTÄLLNINGAR

VARNING! Avlägsna alltid batteripaketet före montering och inställning. Stäng alltid av verktyget innan du sätter in eller tar ut batteripaketet. VARNING! Använd enbart DEWALT batteripaket och laddare. Placering och avlägsnande av batteripaketet (bild 2) VARNING! Minska risken för allvarlig personskada genom att stänga av verktyget och koppla ur batteripaketet innan du gör några justeringar eller tar bort/installerar tillsatser och tillbehör. Oavsiktlig påslaging av verktyget kan orsaka personskador.

1. Rikta in botten på verktyget efter märket inuti

hör att låset kommer på plats med ett klick. BORTTAGNING AV BATTERIPAKETET FRÅN VERKTYGET:

1. Tryck på knapparna som lossar batteriet (g) och

dra loss batteripaketet från verktygets handtag.

2. Sätt batteripaketet i laddaren enligt

beskrivningen i avsnittet om laddaren i denna bruksanvisning. ANVÄNDNING Bruksanvisning VARNING! Iakttag alltid säkerhetsföreskrifter och gällande regler. Sidhandtag VARNING: För att minska risken för personskada ska verktyget ALLTID användas med sidhandtaget korrekt installerat. Om man inte gör det kan resultatet bli att sidhandtaget slinter vid användningen med påföljande förlust av kontroll. Håll verktyget med båda händerna för maximal kontroll. Sidhandtagsklämmorna framför växellådan som visas kan roteras för att tillåta användning med höger- eller vänsterhand. Sidhandtaget måste tätas tillräckligt för att stå emot vridning av verktyget om tillbehöret binds eller stoppas. Se till att greppa sidhandtaget i den nedre ändan för att kontrollera verktyget under ett stopp. Om modellen du använder inte har ett sidhandtag ska du greppa borren med ena handen på handtaget och den andra på batteripaketet. Avtryckarknapp med varierbar fart (bild 1) Tryck på avtryckarknappen (a) för att sätta på verktyget. Släpp avtryckarknappen för att stänga av verktyget. Verktyget är försett med en broms. Chucken stannar så fort avtryckarknappen släpps helt och hållet. OBS! Vi rekommenderar inte att variabel hastighet används under längre tid. Det kan skada knappen och bör undvikas. Knapp för framåt-/bakåtkontroll (bild 1) En knapp för framåt-/bakåtkontroll (b) bestämmer verktygets riktning och fungerar också som en låsningsknapp. Välj rotation framåt genom att släppa avtryckarknappen och trycka in knappen för framåt-/bakåtkontroll på höger sida av verktyget. Välj rotation bakåt genom att trycka in framåt-/bakåtknappen på vänster sida av verktyget. Mittläget på kontrollknappen låser verktyget i AVSTÄNGT läge. Se till att du har släppt avtryckarknappen innan du ändrar läge på kontrollknappen. OBS! Första gången du kör verktyget efter att ha ändrat rotationsriktning kanske du hör ett klick när du startar. Det är helt normalt och betyder inte problem.SVENSKA

Lägeskontrollkrage Din borr är utrustad med en separat lägeskontrollkrage (bild 1, c) för att växla mellan borrning, skruvdragning och slagborrningsläge. SKRUVDRAGNING (BILD 4)

1. Välj önskad hastighet-/vridmomentomfång

med hjälp av tre-hastighetsväxelspaken (e) på verktygets överdel för att anpassa hastighet och vridmoment till den planerade tillämpningen. För att ställa in vridmoment-nivån i rätt läge på slagkragen, börja med att ställa slagkragen på en lägre nivå för att tillförsäkra att fästanordningen sätts enligt dina specifikationer. OBS! Använd den lägsta vridmoment- inställningen som krävs för att sätta fäst anordningen på önskat djup. Ju lägre siffra desto lägre vridmoment-volym.

2. Rotera lägeskontrollkragen (c) så att

skruvsymbolen är riktad mot pilen.

3. Sätt vridmoment-justeringskragen (d) på lämplig

siffra för önskat värde på vridmomentet. OBS! Vridmoment-justeringskragen kan sättas på vilken siffra som helst och växla mellan skruvdragnings- och borrningslägen med hjälp av lägeskontrollkragen. BORRNING (BILD 5) OBSERVER: När lägeskragen är i borr-/slagborrläge kommer borren inte att slå ut oavsett positionen på vridmoment-justeringskragen (d). Rotera lägeskontrollkragen (c) så att borrsymbolen är riktad mot pilen. OBS! Vridmoment-justeringskragen (d) kan sättas på vilken siffra som helst. SLAGBORRNING (BILD 6) Rotera lägeskontrollkragen (c) så att slagsymbolen är riktad mot pilen. Krage för inställning av vridningsmoment (bild 4) Ditt verktyg har en mekanism för inställning av skruvdragarvridmoment, för att kunna driva in och ta ut ett stort antal fästelement av olika former och storlekar och för en del modeller, en slagborrsmekanism för borrning i murbruk. I vridmoment-justeringskragens cirkel (d) finns siffror. De här siffrorna används för att ställa in kopplingen, för att ge ett vridmomentsvärde. Ju högre siffra på kragen, desto högre vridmoment och större fästelement kan drivas in. Välj en siffra genom att rotera kragen tills den önskade siffran ligger i linje med pilen. Tre-hastighetsväxel (bild 4) Tre-hastighetsfunktionen på ditt verktyg tillåter dig att byta växel för ökad mångsidighet. För att välja hastighet 1 (högsta vridmoment-inställning), stäng av verktyget och låt det stanna. Skjut växelspaken (e) så långt det går till vänster. Hastighet 2 (medel- vridmoment och hastighetsinställning) finns i mitten- position. Hastighet 3 (högsta hastighet) finns till höger. OBS! Ändra inte växel medan verktyget är igång. Låt alltid borren stanna helt innan du ändrar växel. Om du har problem med att byta växel, se till att växelspaken är i ett av de tre hastighetslägen. Själv-tätande slagoperation (bild 7–9) VARNING: Försök inte att skruva fast borrspetsar (eller andra tillbehör) genom att hålla i den främre delen av chucken och sätta på verktyget. Det kan skada chucken och orsaka personskador. Lås alltid avtryckaren då du byter tillbehör. VARNING: Se alltid till att borrspetsen är säkrad innan du startar verktyget. En lös borrspets kan skjuta ut från verktyget och orsaka möjlig personskada. ATT FÖRA IN EN BORRSPETS ELLER ANNAT TILLBEHÖR

1. Lås startknappen på OFF-läge.

2. Grippa chuckhylsan (f) med en hand och

använd den andra handen för att säkra verktyget som visas på bild 7. Rotera armen motsols (sett framifrån) tillräckligt långt för att nå det önskade tillbehöret.

3. För in borrspetsen eller annat tillbehör omkring

19 mm (3/4") i chucken, som visas på bild

8. Grippa chuckhylsan säkert och rotera

armen medsols (sett framifrån) med en hand och använd den andra handen till att säkra verktyget. Rotera armen medsols tills den inte kan roteras mer, som visas i bild 9. Eftersom borren används i framåtvänt läge, kommer chucken att fortsätta täta chuckens gripklor på egen hand mot borrspetsen för att maximera borrspetsens gripstyrka. Upprepa steg 2 ovan för att lossa tillbehöret.SVENSKA

1. Välj önskat varvtal/vridmoment med hjälp av den

dubbla växelväljaren för att få rätt varvtal och vridmoment för det planerade arbetet.

2. För TRÄ, använd vridborrspetsar,

spadborrspetsar, jordborrspetsar eller hela sågar. För METALL, använd vridborrspetsar av höghastighetsstål eller hela sågar. Använd smörjmedel vid borrning av metaller. Undantagen är gjutjärn och mässing som ska borras torra.

3. Pressa alltid in rakt i linje med borrspetsen.

Pressa tillräckligt hårt för att hålla borren greppande, men inte så hårt att motorn tjuvstannar eller borrspetsen böjer sig.

4. Håll stadigt i verktyget med båda händerna för

att kontrollera borrens vridrörelse.

5. OM BORREN TJUVSTANNAR, beror

det vanligtvis på att den överbelastats eller används på fel sätt. SLÄPP AVTRYCKARKNAPPEN OMEDELBART, ta bort borrspetsen från arbetsstycket och undersök orsaken till tjuvstoppet. SLÅ INTE

6. Håll motorn på medan du drar ut borrspetsen

ur det borrade hålet. Det kommer att förhindra att den fastnar. Slagborrningsoperation

1. Borra med lagom mycket tryck mot slagborren,

för att hindra att den hoppar för mycket, eller ”reser sig” från borren. För mycket tryck kommer att sakta ner varvtalet, orsaka upphettning och lägre borrkraft.

2. Borra rakt och håll borrspetsen i en rak vinkel

mot arbetsstycket. Pressa inte från sidan mot borrspetsen när du borrar, då det kan få borrspetsens rännor att fyllas upp och kan sakta ner borrhastigheten.

3. När du borrar djupa hål och slagborren börjar

sakta ner ska du dra upp borrspetsen en bit ur hålet medan verktyget fortfarande är igång, för att rensa ut skräp från hålet.

4. För MURBRUK, använd borrspetsar doppade

i karbid eller murbruksborrspetsar. Ett mjukt, jämnt flöde av damm indikerar rätt borrningshastighet. Skruvdrivningsoperation Välj önskad hastighets-/vridmomentsomfång med hjälp av tre-hastighetsväxelspaken på verktygets överdel för att anpassa hastighet och vridmoment till den planerade tillämpningen. Sätt i önskat skruvdragartillbehör i chucken, på samma sätt som en borrspets. Ställ in vridningsmomentkragen (d) på önskad nivå. Öva några gånger i restbitar eller gömda områden, för att avgöra rätt läge för kopplingskragen. UNDERHÅLL Ditt DEWALT elverktyg har utformats för att fungera under lång tid med ett minimalt underhåll. Fortsatt tillfredsställande drift beror på rätt verktygsvård och regelbunden rengöring. VARNING: För att minska risken för allvarlig personskada, stäng av verktyget och dra ur batteripaketet innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. Oavsiktlig påslaging av verktyget kan orsaka personskador. Laddaren är inte reparerbar. Det finns inga delar inuti laddaren som kan repareras av användaren. Smörjning Ditt elverktyg behöver ingen extra smörjning. Rengöring VARNING! Blås ut smuts och damm ur verktygshuset med torr luft när man kan se smuts samlas i och runt luftventilerna. Bär godkända skyddsglasögon och godkänd andningsmask när du utför denna procedur. VARNING! Använd aldrig lösningsmedel eller andra starka kemikalier för rengöring av de delar som inte är av metall. Kemikalierna kan försvaga materialet i de här delarna. Använd en trasa enbart fuktad med vatten och mild tvållösning. Låt aldrig vätska komma in i verktyget och sänk aldrig någon del av verktyget i vätska.SVENSKA

VARNING! Fara för elektrisk stöt. Dra ut laddaren ur eluttaget före rengöring. Smuts och flott kan avlägsnas från laddarens utsida med hjälp av trasa eller mjuk borste som inte är av metall. Använd inte vatten eller rengöringsmedel. Valfria tillbehör VARNING! Då andra tillbehör än de som erbjuds av DEWALT inte har testats med den här produkten, kan användande av sådana tillbehör vara farligt. För att minska olycksrisken bör enbart tillbehör rekommenderade av DEWALT användas med den här produkten. Rådgör med din handlare för information om lämpliga tillbehör. Miljöskydd Separat avfallshantering. Den här produkten skall inte kastas bort tillsammans med normalt hushållsavfall. Kasta inte bort din DEWALT produkt tillsammans med hushållsavfall, om du en dag finner att den behöver bytas ut, eller du inte längre har användning för den. Lämna den här produkten till separat avfallsinsamling. Separat insamling av använda produkter och paketeringsmaterial, gör det möjligt att återvinna materialet. Återvinning av material hjälper till att förhindra miljöförorening och minskar efterfrågan på råmaterial. Lokala bestämmelser kan föreskriva separat insamling av elprodukter från hushåll vid allmänna avfallsterminaler eller hos handlaren när du köper en ny produkt. DEWALT tillhandahåller en terminal för insamling och återvinning av DEWALT produkter då de uppnått slutet av sin fungerande livslängd. För att utnyttja den här servicen, vänligen återlämna din produkt till en auktoriserad reparatör som kommer att lämna in den å dina vägnar. Du kan ta reda på var din närmaste auktoriserade reparatör finns genom att kontakta ditt lokala DEWALT kontor på adressen som finns i den här bruksanvisningen. Det finns också en lista med auktoriserade D EWALT reparatörer, samt fullständiga upplysningar om vår service efter försäljning och kontakter på Internet på: www.2helpU.com. Laddningsbart Batteripaket Det här långlivade batteripaketet måste laddas när det inte längre producerar tillräcklig energi för arbeten som tidigare lätt utförts. Det bör omhändertas med lämpliga miljöhänsyn vid slutet av dess fungerande livslängd:

• Ladda ur batteripaketet fullständigt och ta sedan ut det ur produkten.

• Li-Ion, NiCd och NiMH batterier kan återvinnas. Ta med dem till din handlare eller lokala återvinningscentral. De insamlade batteripaketen återvinns eller avyttras på lämpligt sätt.SVENSKA

• 30 DAGARS RISKFRI TILLFREDSSTÄLLELSEGARANTI • Om du inte är fullständigt nöjd med prestationen hos ditt D EWALT verktyg, kan du helt enkelt lämna tillbaka det till inköpsstället inom 30 dagar, komplett så som det inköpts och få pengarna tillbaka eller utbyte av produkten. Inköpsbevis krävs.

• ETT ÅRS GRATIS SERVICEKONTRAKT • Om du behöver översyn eller preparation av ditt DEWALT verktyg under de 12 första månaderna efter inköpet, kommer det att utföras gratis hos en auktoriserad DEWALT reparatör. Inköpsbevis krävs. Detta inkluderar arbetskostnader och reservdelar för elverktyg. Tillbehör är inte inkluderade.

• ETT ÅRS FULLSTÄNDIG GARANTI • Om din DEWALT produkt blir funktionsoduglig på grund av defekt material eller tillverkning inom de första 12 månaderna efter inköpet, garanterar vi att byta ut alla defekta delar utan betalning eller, om det enligt vår omdöme är lämpligt, ersätta produkten utan avgift, förutsatt att:

• Produkten inte har använts på olämpligt sätt.

• Inga reparationsförsök av icke auktoriserade personer har utförts.

• Inköpsbevis kan visas. Denna garanti erbjuds som en extra förmån och är utöver lagstadgade konsumenträttigheter. Använd lämpligt telefonnummer längst bak i denna bruksanvisning för att hitta din närmaste auktoriserade DEWALT reparatör. Det finns också en lista med auktoriserade DEWALT reparatörer och fullständiga upplysningar om vår service efter försäljning, på Internet på www.2helpU.com.TÜRKÇE
