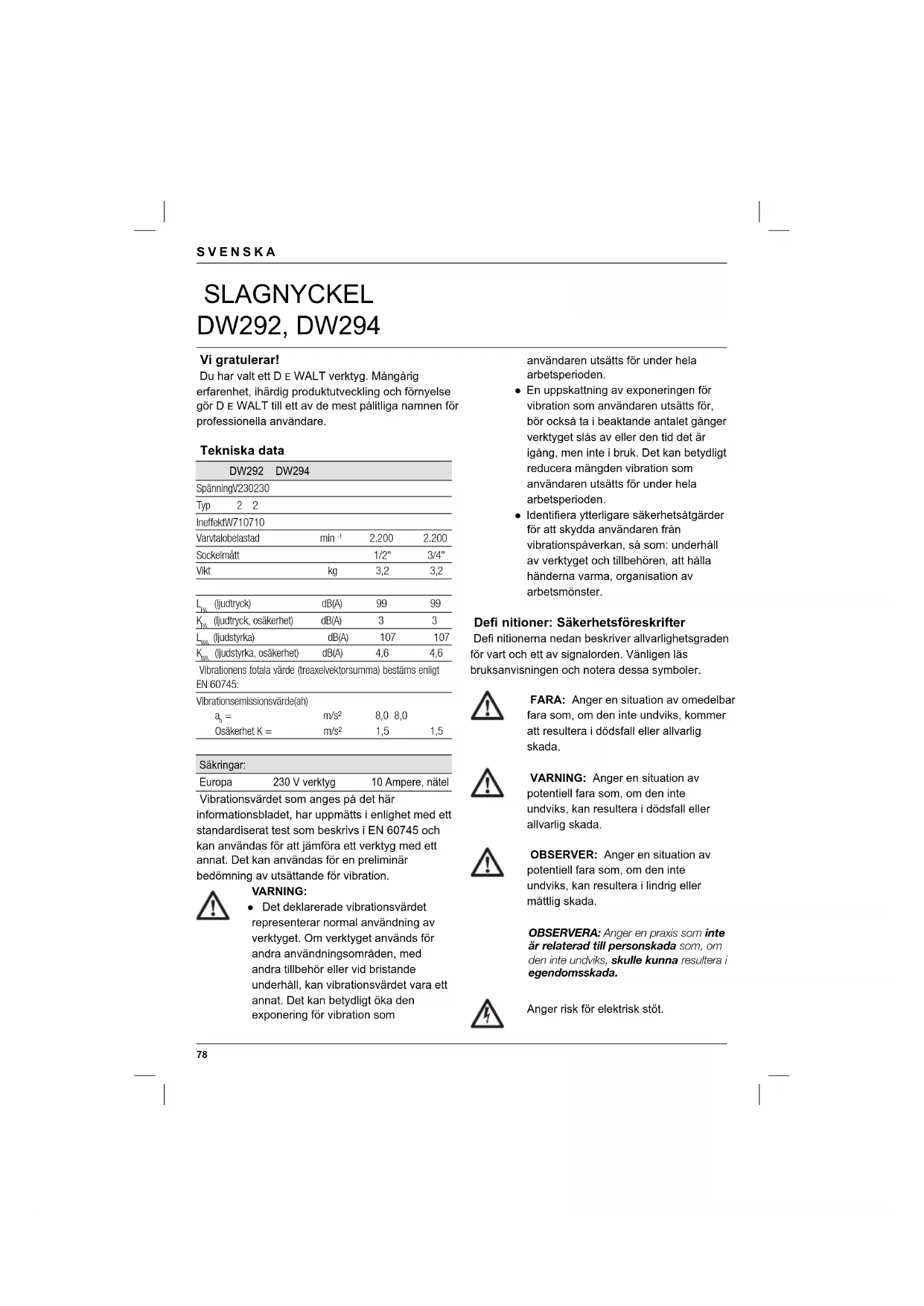

BRUKSANVISNING DW292 DEWALT

(ljudtryck, osäkerhet) dB(A) 3 3

(ljudstyrka, osäkerhet) dB(A) 4,6 4,6 Vibrationens totala värde (treaxelvektorsumma) bestäms enligt EN 60745: Vibrationsemissionsvärde (ah)

= m/s² 8,0 8,0 Osäkerhet K = m/s² 1,5 1,5 Säkringar: Europa 230 V verktyg 10 Ampere, nätel Vibrationsvärdet som anges på det här informationsbladet, har uppmätts i enlighet med ett standardiserat test som beskrivs i EN 60745 och kan användas för att jämföra ett verktyg med ett annat. Det kan användas för en preliminär bedömning av utsättande för vibration.

VARNING: ● Det deklarerade vibrationsvärdet representerar normal användning av verktyget. Om verktyget används för andra användningsområden, med andra tillbehör eller vid bristande underhåll, kan vibrationsvärdet vara ett annat. Det kan betydligt öka den exponering för vibration som användaren utsätts för under hela arbetsperioden. ● En uppskattning av exponeringen för vibration som användaren utsätts för, bör också ta i beaktande antalet gånger verktyget slås av eller den tid det är igång, men inte i bruk. Det kan betydligt reducera mängden vibration som användaren utsätts för under hela arbetsperioden. ● Identifi era ytterligare säkerhetsåtgärder för att skydda användaren från vibrationspåverkan, så som: underhåll av verktyget och tillbehören, att hålla händerna varma, organisation av arbetsmönster. Defi nitioner: Säkerhetsföreskrifter Defi nitionerna nedan beskriver allvarlighetsgraden för vart och ett av signalorden. Vänligen läs bruksanvisningen och notera dessa symboler.

FARA: Anger en situation av omedelbar fara som, om den inte undviks, kommer att resultera i dödsfall eller allvarlig skada.

VARNING: Anger en situation av potentiell fara som, om den inte undviks, kan resultera i dödsfall eller allvarlig skada.

OBSERVER: Anger en situation av potentiell fara som, om den inte undviks, kan resultera i lindrig eller måttlig skada. OBSERVERA: Anger en praxis som inte är relaterad till personskada som, om den inte undviks, skulle kunna resultera i egendomsskada.

Anger risk för elektrisk stöt. SLAGNYCKEL DW292, DW29479 SVENSKA

Anger brandfara. CE-Försäkran om överensstämmelse MASKINDIREKTIV

DW292, DW294 DEWALT deklarerar att dessa produkter, beskrivna under “tekniska data” uppfyller: 2006/42/EC, EN 60745-1, EN 60745-2-2. Dessa produkter uppfyller dessutom direktiv 2004/108/EC. För mer information, var god kontakta DEWALT på följande adress, eller se handbokens baksida. Undertecknad är ansvarig för sammanställning av den tekniska filen och gör denna förklaring å DEWALTs vägnar. Horst Großmann Vice Verkställande Direktor, Teknik och Produktutveckling D E WALT, Richard-Klinger-Straße 11 D-65510, Idstein, Tyskland

VARNING! Läs bruksanvisningen för att minska risken för personskada. Allmänna säkerhetsvarningar för elverktyg

VARNING! Läs alla säkerhetsvarningar och instruktioner. Om varningarna inte följs kan det resultera i elektrisk stöt, brand och/eller allvarlig skada. Spara alla varningar och instruktioner för framtida referens Termen "elverktyg" i varningar, syftar på ditt eldrivna elverktyg (anslutet via sladd till eluttag), eller ditt batteridrivna (sladdlösa) elverktyg. 1 Säkerhet i arbetslokalen a Håll arbetsområdet rent och väl belyst. Fullbelamrade eller mörka områden inbjuder till olyckor. b Använd inte elverktyg i explosiva miljöer, så som i närhet av lättantändliga vätskor, gaser eller damm. Elverktyg åstadkommer gnistor som kan antända damm och gaser. c Håll barn och åskådare på avstånd under det att elverktyget används. Distraktioner kan få dig att förlora kontrollen. 2 Elsäkerhet a Elverktygets kontakt måste passa eluttaget. Kontakten bör aldrig, på något som helst sätt, modifi eras. Använd inte adapterkontakter med jordade elverktyg. Icke modifi erade kontakter och passande eluttag minskar risken för elektrisk stöt. b Undvik kroppskontakt med jordade ytor, så som rör, element, spisar och kylskåp. Ökad risk för elektrisk stöt föreligger om din kropp är jordad. c Utsätt inte elverktyg för regn eller våta miljöer. Risken för elektrisk stöt ökar om vatten kommer in i elverktyget. d Använd inte sladden på olämpligt sätt. Använd aldrig sladden för att bära, dra eller dra ur kontakten till elverktyget. Håll sladden borta från hetta, olja, vassa kanter och rörliga maskindelar. En skadad eller tilltrasslad sladd ökar risken för elektrisk stöt. e Vid användande av elverktyget utomhus bör en förlängningssladd anpassad för utomhusbruk användas. Användande av sladd anpassad för utomhusbruk minskar risken för elektrisk stöt. f Om användning av elverktyg i fuktiga miljöer inte går att undvika, skall strömtillförsel med jordfelsbrytare (residual current device, RCD) användas. Att använda en jordfelsbrytare, reducerar risken för elektrisk stöt. 3 Personsäkerhet a Var alert, håll ögonen på vad du gör och använd sunt förnuft då du använder ett elverktyg. Använd inte elverktyg då du är trött eller påverkad av droger, alkohol eller läkemedel. Ett ögonblicks ouppmärksamhet80 SVENSKA under användande av ett elverktyg kan resultera i allvarlig personskada. b Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Skyddsutrustning så som andningsskydd, halkfria skyddsskor, hjälm och hörselskydd, använda på lämpligt sätt minskar personskador. c Förhindra att verktyget startas av misstag. Se till att strömbrytaren står i AV-läge, före du kopplar verktyget till strömkälla och/eller batteripaket, eller då du lyfter eller bär det. Att bära elverktyg med fi ngret på strömbrytaren eller att koppla på strömmen då strömbrytaren är påslagen inbjuder till olyckor. d Avlägsna alla justeringsnycklar och skiftnycklar innan elverktyget slås på. En skiftnyckel eller skruvnyckel som sitter kvar i en roterande del av ett elverktyg kan orsaka personskada. e Sträck dig inte för långt. Ha alltid säkert fotfäste och balans. Det ger bättre kontroll över elverktyget i oväntade situationer. f Bär lämplig klädsel. Bär inte löst hängande kläder eller smycken. Håll hår, kläder och handskar borta från rörliga maskindelar. Löst hängande kläder, smycken och långt hår kan fastna i rörliga maskindelar. g Om utrustning tillhandahålls för utsugning och insamling av damm, försäkra dig om att de är anslutna och använda på rätt sätt. Användande av damminsamlingssystem, kan reducera dammrelaterade faror. 4 Användning och vård av elverktyg a Pressa inte för hårt på elverktyget. Använd rätt elverktyg för rätt uppgift. Elverktyget kommer att utföra arbetet bättre och säkrare om det används för arbete på den nivå det är avsett för. b Använd inte elverktyget om det inte kan slås av och på med strömbrytaren. Ett elverktyg som inte kan kontrolleras via strömbrytare är farligt att använda och måste repareras. c Koppla ur kontakten från strömkällan och/ eller batteripaketet från elverktyget före du gör justeringar, byter tillbehör, eller lägger undan elverktyget. Sådana förebyggande säkerhetsåtgärder minskar risken för att elverktyget slås på av misstag. d Förvara oanvända elverktyg utom räckhåll för barn och låt inte personer som inte känner till elverktygets funktioner och de här instruktionerna, använda elverktyget. Elverktyg är farliga om de sätts i händerna på användare utan träning. e Vård av elverktyg. Kontrollera om det fi nns rörliga delar som inte sitter rätt eller som har fastnat, delar som är trasiga eller annat som kan påverka elverktygets funktion. Om elverktyget är skadat bör det repareras före det används. Många olyckor orsakas av bristfälligt underhållna elverktyg. f Håll skärverktyg skarpa och rena. Om skärverktyg är väl underhållna med skarpa eggar minskar det risken för att de ska fastna och det gör dem lättare att kontrollera. g Använd elverktyget, tillbehör och bitar osv. i enlighet med de här instruktionerna och med hänsyn till arbetsförhållanden och det arbete som skall utföras. Användande av elverktyget för andra ändamål än det är menat för, kan orsaka farliga situationer. 5 Service a Låt elverktyget repareras endast av kvalifi cerad fackpersonal och med originalreservdelar. Detta garanterar att elverktygets säkerhet bibehålls. TILLKOMMANDE SPECIELLA

SÄKERHETSFÖRESKRIFTER

Säkerhetsinstruktioner för alla slagborrar

• Ha på öronskydd när du använder slagborrar. Att utsättas för buller kan ge hörselskada.

• Använd hjälphandtagen som levereras med verktyget. Att förlora kontrollen kan medföra personskada.

• Håll elverktyget i de isolerade greppsytorna när du utför ett arbete där skärverktyget kan komma i kontakt med dolda elledningar eller sin egen sladd. Kontakt med en strömförande ledning, kommer att också göra verktygets oskyddade metalldelar strömförande och ge användaren en elektrisk stöt.

• Använd klämmor eller annan praktisk metod för att stödja och fästa arbetsstycket vid ett stabilt underlag. Att hålla stycket som ska81 SVENSKA ● Läs noga igenom handboken och förvissa Dig om att Du förstår instruktionerna innan Du börjar använda maskinen. Beskrivning (fi g. A)

VARNING: Modifi era aldrig elverktyget eller delar av det. Det kan orsaka materiella skador eller personskador. 1 Strömbrytare 2 Väljare höger/vänstergång 3 Städ 4 Sockel Användningsområde Din DW292, DW294 slagnyckel är konstruerad för professionell drivning av skruvar och muttrar. Använd INTE i fuktiga miljöer, eller i närhet av lättantändliga vätskor eller gaser. Denna slagnyckel är ett elverktyg för yrkesmässig användning. Tillåt INTE barn att komma i kontakt med verktyget. Övervakning krävs då detta verktyg används av oerfarna personer. Elektrisk Säkerhet Den elektriska motorn har konstruerats för endast en spänning. Kontrollera alltid att strömförsörjningen motsvarar spänningen på klassificeringsplattan. Ditt DEWALT-verktyg är dubbel-isolerad i enlighet med EN 60745; därför behövs ingen jordningstråd. Om starkströmssladden är skadad måste den bytas ut mot en speciellt preparerad sladd som finns att få genom D EWALTs serviceorganisation. Användning av Förlängningssladd Om en förlängningssladd behövs, använd en godkänd förlängningssladd, som är lämplig för detta verktygs strömbehov (se tekniska data). Minsta ledningsstorlek är 1 mm

; maximala längden är 30 m. Vid användning av en sladdvinda, dra alltid ut sladden helt och hållet. borras/skruvas löst i handen eller mot kroppen är inte stabilt och kan leda till att man tappar kontrollen.

• Ha på skyddsglasögon eller annat skydd för ögonen. Hamring och borrning får flagor att flyga omkring. Flygande partiklar kan ge permanent ögonskada.

• Borrspetsar, uttag och verktyg blir varma vid användning. Ha på handskar när du rör vid dem.

• Använd inte det här verktyget under långa perioder. Vibration orsakad av verktygets rörelse, kan vara skadlig för händer och armar. Använd handskar för att skapa en extra madrassering och ta många pauser för att minska mängden vibration du utsätts för. Dolda risker Trots tillämpning av de relevanta säkerhetsbestämmelserna och användning av säkerhetsapparater kan vissa återstående risker inte undvikas. Dessa är: – Hörselnedsättning. – Risk för personskada på grund av flygande partiklar. – Risk för brännskador på grund av att tillbehör blir heta under arbetet. – Risk för personskada på grund av långvarig användning. Märkningar på verktyg Följande bildikoner visas på verktyget: Läs instruktionshandbok före användning. DATUMKODPLACERING (FIG. A) Datumkoden (7), vilken också inkluderar tillverkningsår, finns tryckt i kåpan. Exempel: 2010 XX XX Tillverkningsår Kontroll av förpackningens innehåll Förpackningen innehåller: 1 Slagnyckel 1 Instruktionshandbok 1 Sprängteckning ● Kontrollera defekter på verktyg, delar och tillbehör som kan ha uppstått i samband med transport.82 SVENSKA Montering och inställning

VARNING: Koppla alltid ur verktyget innan Du börjar med montering och inställning. Montering och avlägsnande av socklar Din DW292 slagnyckel har ett 1/2" fyrkants- drivsystem med spärrstift. Din DW294 slagnyckel har ett 3/4" fyrkants- drivsystem med spärrstift. Montering av socklar (fi g. B) ● Rikta hålet (6) i sidan av sockeln gentemot spärrstiftet (5) på städet. ● Tryck sockeln (4) mot städet (3) tills den klickar fast. Slå lätt mot den om det behövs. Avlägsnande av socklar (fi g. C) ● Tryck in spärrstiftet (5) genom hålet (6) i sockeln och drag av sockeln från städet. Inställning av vridriktningen (fi g. D) ● Välj vridriktning framåt eller bakåt med riktningsomkopplaren (2).

Följ alltid säkerhetsföreskrifterna och tillhörande bestämmelser. VARNING: För att minska risken för allvarlig personskada, stäng av verktyget och koppla bort det från strömkällan innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. Dragning av skruvar eller muttrar (fi g. A) ● Välj rätt sockel för skruven eller muttern som ska drivas. ● Välj vridriktning framåt eller bakåt enligt ovanstående beskrivning. ● Håll verktyget i linje med skruven/muttern. Korrekt Handplacering (fi g. A, E) VARNING: För att minska risken för allvarlig personskada, använd ALLTID korrekt handställning, så som visas. VARNING: För att minska risken för allvarlig personskada, håll ALLTID verktyget säkert, för att förekomma en plötslig reaktion. Korrekt handplacering kräver en hand på huvudhandtaget (8) såsom visas. Strömbrytare (fi g. A) ● För att starta maskinen, trycka på strömbrytaren (1). ● För att stanna maskinen, släpp strömbrytaren. UNDERHÅLL Ditt D E WALT elverktyg har tillverkats för att, med så lite underhåll som möjligt, kunna användas länge. Varaktig och tillfredsställande användning erhålles endast genom noggrann skötsel och regelbunden rengöring.

VARNING: För att minska risken för skador, stäng alltid av och koppla ur verktyget ur elnätet innan du monterar och tar bort tillbehör, innan justering eller ändring av inställningar eller vid reparationer. Kontrollera att verktyget är avstängt. En ofrivillig start kan orsaka skador.

Smörjning Ditt elverktyg behöver ingen smörjning.

VARNING: Blås ut smuts och damm ur verktygshuset med torr luft när man kan se smuts samlas i och runt luftventilerna. Använd alltid godkända skyddsglasögon och andningsmask vid utförandet av denna procedur.83 SVENSKA hushåll, antingen vid kommunala miljöstationer eller hos detaljhandlaren när du köper en ny produkt. D E WALT erbjuder en insamlings- och återvinningstjänst för D E WALT-produkter när de en gång har tjänat ut. För att du skall kunna utnyttja den, ber vi dig att återlämna produkten till en auktoriserad reparations- och servicerepresentant som samlar in produkterna för vår räkning. Adressen till närmaste auktoriserade verkstad får du genom kontakt med den lokala D E WALT- företrädare, vars adress du återfi nner i manualen. En lista på auktoriserade verkstäder samt servicevillkor och kontakter fi nns även tillgängligt på Internet på: www.2helpU.com . VARNING: Använd aldrig lösningsmedel eller andra starka kemikalier för rengöring av delarna som inte är av metall. Kemikalierna kan försvaga materialet i de här delarna. Använd endast milda rengöringsmedel och en fuktig trasa. Låt aldrig vätska komma in i verktyget; sänk aldrig någon del av verktyget i vätska. Extra tillbehör Kontakta Din återförsäljare för vidare information om lämpliga tillbehör.

VARNING: Då andra tillbehör än de som erbjuds av D E WALT, inte har testats med den här produkten, kan användande av sådana tillbehör vara farligt. För att minska olycksrisken bör enbart tillbehör rekommenderade av D E WALT användas med den här produkten. Olika sorters socklar, hållare och adaptrar kan erhållas som extra tillbehör. Miljöskydd

Särskild insamling. Denna produkt får inte kastas bland vanliga hushållssopor. Om du någon gång i framtiden behöver ersätta din

E WALT-produkt med en ny, eller inte längre behöver den, ska du inte kasta den i hushållssoporna. Denna produkt skall lämnas till särskild insamling.

Efter insamling av använda produkter och förpackningsmaterial kan materialen återvinnas och användas på nytt. Användning av återvunna material skonar miljön och minskar förbrukningen av råvaror. Enligt lokal lagstiftning kan det förekomma särskilda insamlingar av uttjänt elutrustning från84 SVENSKA GARANTI DEWALT har förtroende för kvaliteten på sina produkter, och erbjuder en enastående garanti för professionella användare av produkten. Denna garanti-deklaration kommer som tillägg till och inskränker inte dina kontraktsmässiga rättigheter i egenskap av professionell användare, eller dina lagstadgade rättigheter i egenskap av enskild icke-professionell användare. Garantin är giltig i de territorier som tillhör medlemsstaterna i Europeiska unionen och det europeiska frihandelsområdet.

• 30 DAGARS RISKFRI TILLFREDSSTÄLLELSE-GARANTI • Om du inte är helt nöjd med funktionaliteten hos ditt verktyg från D EWALT kan du helt enkelt återlämna det inom 30 dagar, i komplett skick, med alla ursprungliga delar så som det köpts, till inköpsstället, för full återbetalning eller byte. Produkten måste ha blivit utsatt för rimligt slitage och nötning, och bevis på inköpet måste visas upp.

• KONTRAKT PÅ ETT ÅRS FRI SERVICE • Skulle du behöva underhåll eller service på ditt verktyg från D EWALT inom 12 månader efter inköpet, kommer detta att göras avgiftsfritt hos ett godkänt reparationsombud för D EWALT. Bevis på köpet måste visas upp. Detta inkluderar arbete. Det innefattar inte tillbehör och reservdelar, såvida dessa inte fallerar inom ramen för garantin.

• ETT ÅRS FULLSTÄNDIG GARANTI • Om din produkt från DEWALT fallerar på grund av bristfälligt material eller tillverkning inom 12 månader efter inköpsdatum, garanterar DEWALT att vi kostnadsfritt byter ut alla felaktiga delar eller – efter vårt gottfinnande – kostnadsfritt byter ut enheten, förutsatt att:

• Produkten inte har använts felaktigt;

• Produkten bara har utsatts för rimligt slitage och nötning;

• Reparationer inte har försökt göras av obehöriga personer;

• Bevis på köpet visas upp.

• Produkten återlämnas i fullständigt skick, med alla sina ursprungliga beståndsdelar.

Om du vill ställa skadeståndsanspråk, kontakta din försäljare eller ta reda på var ditt närmaste godkända reparationsombud för D EWALT finns, i DEWALTs katalog, eller kontakta närmaste kontor för D EWALT på den adress som anges i denna handbok. En förteckning över behöriga reparationsombud för DEWALT och komplett information om vår service efter försäljning finns tillgängligt på Internet på: www.2helpU.com.85
