MANUALE UTENTE DW292 DEWALT

EWALT, ou contacter votre succursale DEWALT à l’adresse indiquée dans cette notice d’instructions. Une liste des centres de réparation agréés EWALT, et tout détail complémentaire concernant notre service après-vente, sont à votre disposition sur notre site Internet à : www.2helpU.com.41 ITALIANO se l'utensile è usato per applicazioni diverse, con accessori diversi o con scarsa manutenzione, l'emissione di vibrazioni potrebbe essere diversa. Ciò potrebbe aumentare sensibilmente il livello di esposizione in un dato periodo di lavoro. ● Una stima del livello di esposizione alle vibrazioni dovrebbe anche prendere in considerazione il tempo durante cui l'utensile viene spento o i periodi in cui è acceso ma non effettivamente utilizzato. Ciò potrebbe ridurre sensibilmente il livello di esposizione in un dato periodo di lavoro. ● Individuare ulteriori misure di sicurezza per proteggere l'operatore dagli effetti delle vibrazioni, come la manutenzione dell'utensile e degli accessori, il mantenere le mani calde e l'organizzazione dei turni di lavoro. Defi nizioni: Linee guida per la sicurezza Le defi nizioni seguenti descrivono il livello di criticità di ciascuna indicazione. Leggere il manuale e prestare attenzione ai seguenti simboli.

PERICOLO: Indica una situazione di pericolo imminente che, se non viene evitata, provoca il decesso o lesioni personali gravi.

AVVERTENZA: Indica una situazione potenzialmente pericolosa che, se non viene evitata, può provocare il decesso o lesioni personali gravi.

ATTENZIONE: Indica una situazione potenzialmente pericolosa che, se non viene evitata, può provocare lesioni personali di entità lieve o moderata. Congratulazioni! Siete entrati in possesso di un utensile D E WALT. Anni di esperienza, continui miglioramenti ed innovazioni tecnologiche fanno dei prodotti D E WALT uno degli strumenti più affi dabili per l'utilizzatore professionale. Dati tecnici DW292 DW294 Tensione V 230 230 Tipo 2 2 Potenza assorbita W 710 710 Velocità a vuoto min

Dimensioni attacco 1/2" 3/4" Peso kg 3,2 3,2

(incertezza pressione sonora) dB(A) 3 3

(incertezza potenza sonora) dB(A) 4,6 4,6 Valori totali di vibrazione (somma vettoriale triax) determinati in base a EN 60745: Valore di emissione delle vibrazioni (ah)

= m/s² 8,0 8,0 Incertezza K = m/s² 1,5 1,5 Fusibili: Europa utensili a 230 V 10 ampère, rete Il livello di emissione di vibrazioni riportato in questa scheda informativa è stato misurato secondo un test standard specifi cato dalla norma EN 60745 e può essere usato per confrontare fra loro due utensili. Esso può essere usato per una valutazione preliminare dell'esposizione.

AVVERTENZA: ● Il livello di emissione di vibrazioni dichiarato è relativo alle applicazioni principali dell'utensile. Tuttavia,

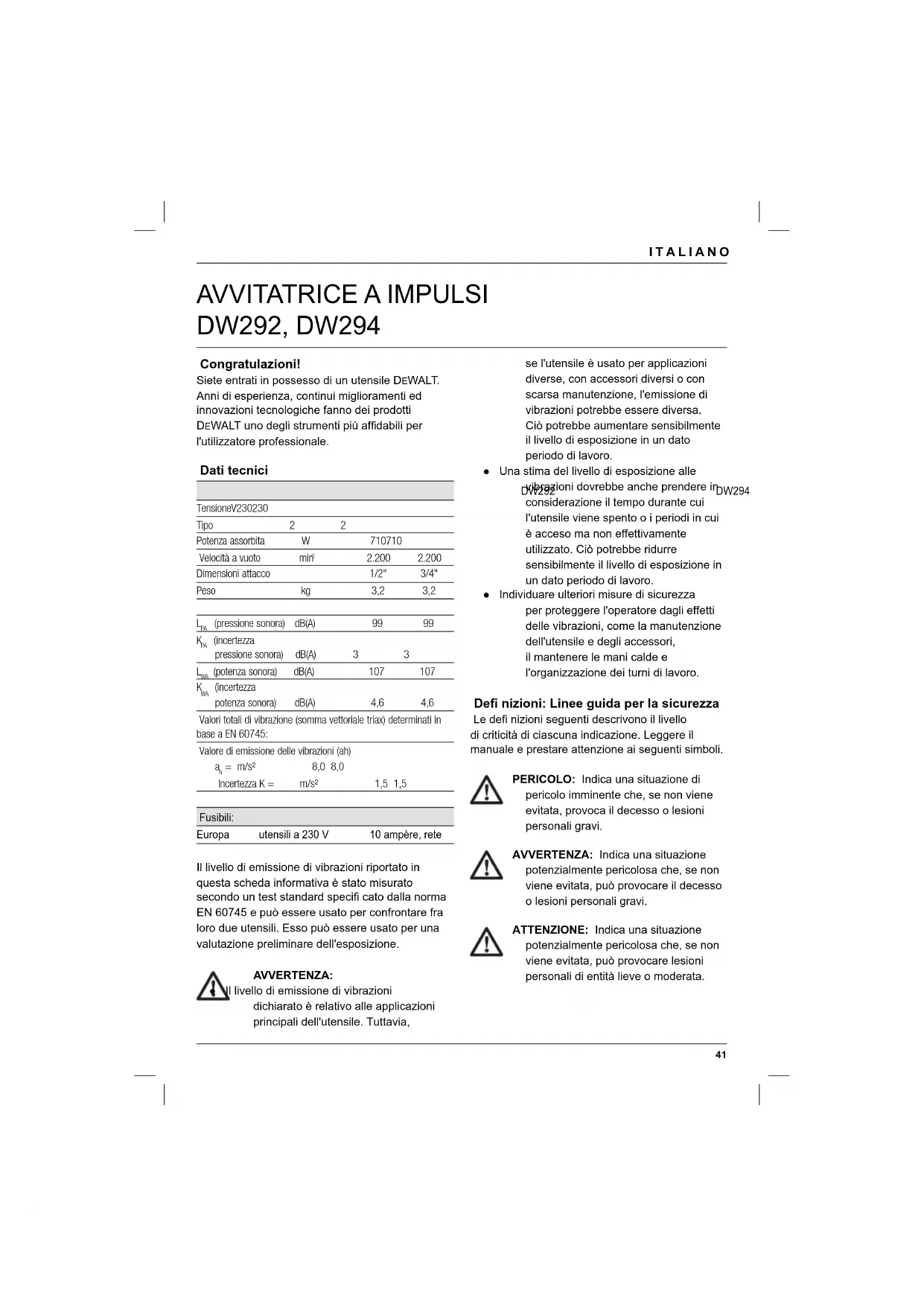

AVVITATRICE A IMPULSI

DW292, DW29442 ITALIANO Avvertenze generali relative alla sicurezza degli elettroutensili

AVVERTENZA: Leggere attentamente tutte le avvertenze e le istruzioni relative alla sicurezza. La mancata osservanza di avvertenze e istruzioni può provocare scosse elettriche, incendi e/o lesioni personali gravi. Conservare tutte le avvertenze e le istruzioni per riferimento futuro Il termine "elettroutensile" utilizzato nelle avvertenze fa riferimento sia agli elettroutensili alimentati da rete (tramite cavo), sia a quelli alimentati a batteria (cordless). 1 Sicurezza dell'ambiente di lavoro a Mantenere l'ambiente di lavoro pulito e ben illuminato. Gli ambienti disordinati o bui favoriscono gli incidenti. b Non utilizzare elettroutensili in atmosfere esplosive, ad esempio in presenza di liquidi, gas o polveri infi ammabili. Gli elettroutensili generano scintille che possono provocare l'accensione di polvere o fumi. c Durante l'uso di un elettroutensile, tenere lontani i bambini e qualsiasi altra persona che si trova nelle vicinanze. Le distrazioni possono provocare la perdita di controllo. 2 Sicurezza dal punto di vista elettrico a Le spine dell'elettroutensile devono essere adatte alla presa di rete. Non modifi care mai la spina in alcun modo. Non utilizzare adattatori con gli elettroutensili con collegamento a terra (a massa). Per ridurre il rischio di scosse elettriche evitare di modifi care le spine e utilizzare sempre le prese appropriate. b Evitare il contatto delle parti del corpo con superfi ci collegate a terra, quali condotti, radiatori, fornelli e frigoriferi. Se il proprio corpo è collegato a terra, il rischio di scosse elettriche aumenta. c Non esporre gli elettroutensili alla pioggia o all'umidità. L'ingresso di acqua in un elettroutensile aumenta il rischio di scosse elettriche.

AVVISO: indica una situazione non in grado di causare lesioni personali ma che, se non evitata, potrebbe provocare danni materiali. Segnala il pericolo di scosse elettriche.

Segnala rischio di incendi. Dichiarazione CE di conformità DIRETTIVA MACCHINE

DW292, DW294 DEWALT dichiara che i prodotti qui descritti nei “Dati tecnici” sono conformi alle normative: 2006/42/EC, EN 60745-1, EN 60745-2-2. Questi prodotti sono anche conformi alle normative 2004/108/EC. Per ulteriori informazioni, contattare DEWALT all’indirizzo seguente o vedere sul retro del manuale. Il firmatario è responsabile della compilazione del documento tecnico e rende questa dichiarazione per conto di D EWALT.

Norme generali di sicurezza

AVVERTENZA: Per ridurre il rischio di lesioni personali, leggere attentamente il manuale di istruzioni.43 ITALIANO d Utilizzare il cavo correttamente. Non utilizzare mai il cavo per spostare, tirare o scollegare l'elettroutensile. Tenere il cavo al riparo da calore, olio, spigoli o parti in movimento. Se il cavo è danneggiato o impigliato, il rischio di scosse elettriche aumenta. e Durante l'uso dell'elettroutensile in ambienti esterni, utilizzare una prolunga adatta all'uso esterno. Per ridurre il rischio di scosse elettriche, utilizzare un cavo adatto ad ambienti esterni. f Se è inevitabile l'uso di un elettroutensile in una zona umida, usare una fonte di corrente protetta da un interruttore differenziale (salvavita). L'uso di un interruttore differenziale riduce i rischi di scosse elettriche. 3 Sicurezza personale a Quando si utilizza un elettroutensile, prestare sempre la massima attenzione a quello che si sta facendo e utilizzare il buon senso. Non utilizzare un elettroutensile se si è stanchi o sotto l'effetto di droghe, alcool o medicinali. Un solo attimo di distrazione durante l'uso di tali elettroutensili potrebbe provocare gravi lesioni personali. b Usare le protezioni antinfortunistiche. Indossare sempre protezioni oculari. L'uso di protezioni antinfortunistiche quali mascherine per la polvere, scarpe antiscivolo, elmetti o cuffi e protettive, in condizioni opportune consente di ridurre le lesioni personali. c Evitare la messa in funzione non intenzionale. Assicurarsi che l'interruttore sia in posizione off prima di connettere la fonte di corrente e/o il blocco batteria e prima di afferrare o trasportare l'utensile. Se gli elettroutensili vengono trasportati tenendo il dito sull'interruttore o collegati alla rete elettrica con l'interruttore nella posizione on, il rischio di incidenti aumenta. d Prima di accendere l'elettroutensile, rimuovere eventuali chiavi o chiavistelli di regolazione. Un chiavistello o una chiave fi ssati su una parte rotante dell'elettroutensile possono provocare lesioni personali. e Prestare attenzione a non perdere l'equilibrio. Mantenere costantemente un buon equilibrio, evitando sbilanciamenti. In questo modo si detiene un maggiore controllo sull'elettroutensile nelle situazioni impreviste. f Indossare un abbigliamento adatto. Non indossare abiti larghi o gioielli. Tenere capelli, abiti e guanti lontano dalle parti in movimento. Gli abiti larghi, i gioielli o i capelli lunghi possono rimanere impigliati nelle parti in movimento. g Se la dotazione comprende dispositivi per il collegamento di sistemi di estrazione e raccolta della polvere, collegarli e utilizzarli in modo corretto. La raccolta della polvere può ridurre i pericoli legati alla polvere. 4 Uso e manutenzione dell'elettroutensile a Non forzare l'elettroutensile. Utilizzare l'elettroutensile adatto alla situazione. L'elettroutensile svolge il lavoro nel modo migliore e più sicuro quando usato nelle condizioni per cui è stato progettato. b Non utilizzare l'elettroutensile se l'interruttore non consente di accenderlo e spegnerlo. Qualsiasi elettroutensile che non possa essere controllato con l'interruttore è pericoloso e deve essere riparato. c Disconnettere la presa dalla fonte di corrente e/o dal il blocco batteria dell'elettroutensile prima di effettuare qualsiasi tipo di regolazione, prima di cambiare accessori o riporre l'elettroutensile. Tali misure di sicurezza preventive riducono il rischio di accensione accidentale dell'elettroutensile. d Tenere gli elettroutensili lontano dalla portata dei bambini ed evitarne l'uso da parte di persone che hanno poca familiarità con l'elettroutensile e con le presenti istruzioni. Gli elettroutensili sono pericolosi nelle mani di persone non addestrate. e Effettuare la manutenzione degli elettroutensili. Verifi care che non vi siano errori di allineamento o grippaggio delle parti in movimento, parti rotte e altre situazioni che potrebbero infl uire sull'uso dell'elettroutensile. In caso di danni, riparare l'elettroutensile prima dell'uso. Molti incidenti sono provocati da elettroutensili su cui non è stata effettuata la corretta manutenzione. f Tenere gli utensili da taglio affi lati e puliti. La manutenzione corretta degli utensili da taglio44 ITALIANO con bordi affi lati riduce le probabilità di grippaggio e facilita il controllo. g Utilizzare l'elettroutensile, gli accessori, gli utensili da taglio e così via secondo le presenti istruzioni e tenendo in considerazione le condizioni di lavoro e il lavoro da eseguire. L'uso dell'elettroutensile per operazioni diverse da quelle previste può provocare situazioni pericolose. 5 Riparazioni a Fare riparare l'elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tal modo la sicurezza dell'elettroutensile sarà garantita.

ULTERIORI REGOLE SPECIFICHE PER

LA SICUREZZA Istruzioni per la sicurezza per tutti i trapani a percussione

• Con i trapani a percussione indossare protezioni per le orecchie. L’esposizione al rumore può causare perdita dell’udito.

• Utilizzare le maniglie aggiuntive in dotazione con lo strumento. La perdita di controllo può causare lesioni personali.

• Quando si eseguono operazioni in cui lo strumento di taglio può entrare in contatto con fili nascosti o con il cavo elettrico, tenere l’elettroutensile esclusivamente dalle impugnature, che sono isolate. Il contatto con un cavo “in tensione" metterà “in tensione" anche le parti metalliche esposte dello strumento e potrebbe causare una scossa elettrica all’operatore.

• Impiegare morsetti o altri strumenti per fissare il pezzo da lavorare ad una superficie stabile. Tenere il pezzo da lavorare in mano o contro il proprio corpo è una soluzione instabile che può far perdere il controllo.

• Indossare occhiali di sicurezza o altre protezioni per gli occhi. Le operazioni di martellamento e percussione possono provocare il lancio di schegge. Le schegge volanti possono provocare danni permanenti agli occhi.

• Punte, prese e attrezzi diventano molto caldi durante l’uso. Quando li toccate, indossare sempre i guanti.

• Non utilizzare lo strumento per periodi prolungati. Le vibrazioni causate dal martello potrebbero essere nocive per mani e braccia. Utilizzare dei guanti per avere un’ulteriore protezione e limitare l’esposizione all’utensile facendo numerose pause. Rischi residui Malgrado l’applicazione delle principali regole di sicurezza e l’implementazione di dispositivi di sicurezza, alcuni rischi residui non possono essere evitati. Questi sono: – Menomazioni uditive. – Rischio di lesioni personali causati da schegge volanti. – Rischio di bruciature causate da parti che si arroventano durante la lavorazione. – Rischio di lesioni personali causate dall’utilizzo prolungato. Riferimenti sull’apparato Sull’apparato sono presenti i seguenti simboli: Leggere il manuale d’istruzioni prima dell’uso. POSIZIONE DEL CODICE DATA (FIG. A) Il codice data (7), che comprende anche l’anno di fabbricazione, è stampato sulla superficie dell’alloggiamento. Esempio: 2010 XX XX Anno di fabbricazione Contenuto dell'imballo L'imballo comprende: 1 Avvitatrice ad impulsi 1 Manuale istruzione 1 Disegno esploso ● Accertarsi che l'utensile, i componenti o gli accessori non abbiano subito danni durante il trasporto. ● Leggere a fondo, con calma e con la massima attenzione il presente manuale prima di mettere in funzione l'utensile.45 ITALIANO Descrizione (fi g. A)

AVVERTENZA: Non alterare l'elettroutensile o le sue parti. Diversamente, si potrebbero provocare danni o infortuni. 1 Interruttore acceso/spento 2 Comando reversibilità 3 Incudine 4 Attacchi Uso previsto La vostra avvitatrice ad impulsi DW292, DW294 è stata progettata per avvitamenti professionali e applicazioni di inserimento dadi. NON utilizzare in condizioni di umidità o in presenza di liquidi o gas infi ammabili. Questa avvitatrice ad impulsi è un elettroutensile professionale. NON lasciare che i bambini entrino in contatto con l'utensile. È necessaria una supervisione quando questo utensile è usato da personale inesperto. Sicurezza elettrica Il motore elettrico è stato progettato per essere alimentato con un solo livello di tensione. Verificare sempre che l’alimentazione corrisponda alla tensione della targhetta. L’apparato DEWALT possiede doppio isolamento secondo la normativa EN 60745, perciò non è necessario il collegamento a terra. Se il cavo di alimentazione è danneggiato, deve essere sostituito con un cavo appositamente realizzato, disponibile tramite la rete di assistenza DEWALT.

Per la sostituzione del cavo di alimentazione, utilizzare sempre la spina di tipo prescritto. Tipo 11 per la classe II (doppio isolamento) - utensili elettrici Tipo 12 per la classe I (messa a terra) - utensili elettrici

Gli apparecchi portatili, utilizzati in ambiente esterno, devono essere collegati ad un interruttore differenziale. Utilizzo di un cavo di prolunga Se è necessaria una prolunga, utilizzare un cavo di prolunga omologato, idoneo alla potenza di ingresso di questo apparato (vedere i dati tecnici). La sezione minima del conduttore è 1 mm

e la lunghezza massima è 30 m. Se si utilizza un cavo in bobina, srotolarlo completamente. Assemblaggio e regolazione

AVVERTENZA: Prima di effettuare il montaggio o la regolazione disinserire sempre la spina dalla presa di alimentazione. Montaggio e rimozione degli attacchi L’avvitatrice ad impulsi DW292 usa un sistema di attacco a sezione quadra da 1/2" con spina di fermo. L’avvitatrice ad impulsi DW294 usa un sistema di attacco a sezione quadra da 3/4" con spina di fermo. Montaggio degli attacchi (fi g. B) ● Allineare il foro (6) situato sul lato dell’attacco con la spina di fermo (5) sull’incudine. ● Premere l’attacco (4) sull’incudine (3) fi no a quando non scatta in posizione. Se necessario, colpirlo leggermente. Rimozione degli attacchi (fi g. C) ● Premere la spina di fermo (5) attraverso il foro (6) nell’attacco e ritrarre quest’ultimo dall’incudine. Impostazione del senso di rotazione (fi g. D) ● Selezionare il senso di rotazione in avanzamento o in arretramento usando l’apposito interruttore (2).

AVVERTENZA: Attendere sempre che il motore sia completamente fermo prima di invertire il senso di rotazione.46 ITALIANO Funzionamento Istruzioni per l'uso

Osservare sempre le istruzioni per la sicurezza e le normative vigenti. fi ssaggio. AVVERTENZA: per ridurre il rischio di gravi lesioni personali, spegnere l’apparato e scollegarlo dall’alimentazione prima di eseguire qualsiasi regolazione o rimozione/ installazione di dotazioni o accessori. Inserimento di viti o regolazione di dadi (fi g. A) ● Selezionare l’attacco appropriato alla vite o al dado da inserire. ● Selezionare il senso di rotazione come descritto sopra. ● Mantenere l’utensile in linea con l’elemento di fi ssaggio. Corretto posizionamento delle mani (fi g. A, E) AVVERTENZA: per ridurre il rischio di lesioni personali gravi, tenere le mani SEMPRE nella posizione corretta, come illustrato. AVVERTENZA: per ridurre il rischio di lesioni personali gravi, mantenere SEMPRE l’apparato con presa sicura per prevenire reazioni improvvise. La posizione corretta delle mani richiede una mano sull'impugnatura principale (8), come illustrato. Accensione e spegnimento (fi g. A) ● Per avviare l'utensile, premere l'interruttore acceso/spento (1). ● Per fermare l'utensile, rilasciare l'interruttore. MANUTENZIONE Il vostro elettroutensile D E WALT è stato studiato per durare a lungo richiedendo solo la minima manutenzione. Per ottenere prestazioni sempre soddisfacenti occorre avere cura dell'utensile e sottoporlo a pulizia periodica.

AVVERTENZA: Per ridurre il rischio di lesioni, spegnere l'elettroutensile e scollegarlo dalla sorgente di alimentazione prima di inserire o rimuovere accessori, prima di regolare o cambiare le impostazioni o prima di eseguire riparazioni. Verifi care che l'elettroutensile sia spento. Un avvio accidentale può causare lesioni.

Lubrifi cazione Il Vostro elettroutensile non richiede lubrifi cazione addizionale.

AVVERTENZA: Soffi are via lo sporco e la polvere dall'alloggiamento principale con aria secca non appena si nota l'accumulo di sporco sia all'interno che intorno alle prese d'aria. Indossare occhiali di sicurezza e maschera anti-polvere approvati per eseguire questa procedura.

AVVERTENZA: Non utilizzare mai solventi o altre sostanze chimiche aggressive per pulire le parti non metalliche dell'utensile. Queste sostanze potrebbero indebolire i materiali utilizzati per costruire le summenzionate parti. Utilizzare un panno inumidito solo con acqua e con un sapone delicato. Non lasciare mai che un liquido penetri all'interno dello strumento e non immergere mai alcuna parte dello strumento in un liquido. Accessori opzionali Consultate il vostro rivenditore per ottenere ulteriori informazioni sugli accessori disponibili.

AVVERTENZA: Poiché accessory diversi da quelli offerti da D E WALT non47 ITALIANO sono stati testati con questo prodotto, il loro uso con l'utensile potrebbe essere pericoloso. Per ridurre il rischio di lesioni personali, si consiglia di utilizzare soltanto accessori raccomandati da D E WALT. Vari tipi di attacchi, supporti e adattatori disponibili come optional. Protezione dell'ambiente

Raccolta differenziata. Questo prodotto non deve essere smaltito con i normali rifi uti domestici. Nel caso in cui si decida di sostituire il prodotto oppure di disfarsene in quanto non più necessario, non dovrà essere smaltito con i normali rifi uti domestici. Smaltire il prodotto tramite raccolta differenziata.

La raccolta differenziata di prodotti e imballaggi usati, consente il riciclaggio e il riutilizzo dei materiali. Riutilizzare i materiali riciclati aiuta a prevenire l'inquinamento ambientale e riduce la richiesta di materie prime. In base alle normative locali, i servizi per la raccolta differenziata di elettrodomestici possono essere disponibili presso i punti di raccolta municipali o presso il rivenditore, al momento dell'acquisto di un nuovo prodotto. D E WALT offre ai suoi clienti un servizio per la raccolta differenziata e la possibilità di riciclare i prodotti D E WALT che hanno esaurito la loro durata in servizio. Per utilizzarlo, è suffi ciente rendere il prodotto a qualsiasi tecnico autorizzato, incaricato della raccolta per conto dell'azienda. Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede D E WALT locale, presso il recapito indicato in questo manuale. Altrimenti, un elenco completo di tutti i tecnici autorizzati D E WALT e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet alla pagina: www.2helpU.com48 ITALIANO GARANZIA DEWALT realizza prodotti di qualità e offre una garanzia eccezionale per i professionisti che utilizzano i suoi apparati. Questa dichiarazione di garanzia è aggiuntiva e non pregiudica in alcun modo la copertura assicurativa dell’utilizzatore professionista o quella della previdenza sociale per l’utente privato non professionista. La garanzia è valida sui territori degli stati membri dell’Unione Europea o dell’EFTA ( Associazione europea di libero scambio).

• 30 GIORNI SENZA RISCHI SODDISFAZIONE GARANTITA • Se non è completamente soddisfatto delle prestazioni del suo utensile D EWALT, può semplicemente restituircelo entro 30 giorni, completo come era al momento dell’acquisto, per ottenere il rimborso totale o la sostituzione del prodotto. Il prodotto deve aver subito un’usura normale in rapporto al numero di giorni in cui è stato utilizzato va restituito accompagnato dallo scontrino originale di acquisto.

• UN ANNO DI ASSISTENZA GRATUITA • Se ha bisogno di manutenzione o di assistenza tecnica per il suo utensile DEWALT, nei 12 mesi successivi all’acquisto, le saranno fornite gratuitamente da un riparatore autorizzato DEWALT. Deve presentare uno scontrino che provi l’acquisto. Sono compresi i costi di manodopera, mentre sono esclusi quelli per gli accessori e i ricambi, a meno che non si tratti di pezzi difettosi coperti dalla garanzia.

• UN ANNO DI GARANZIA COMPLETA • Se entro 12 mesi dalla data di acquisto il suo prodotto DEWALT si rivelasse difettoso a causa di imperfezioni nei materiali o nella costruzione, le garantiamo la sostituzione gratuita di tutte le parti difettose oppure, a nostra discrezione, la sostituzione gratuita dell’intero apparato a condizione che:

• il prodotto non sia stato utilizzato in modo improprio;

• il prodotto abbia subito una normale usura;

• non siano avvenuti tentativi di riparazione da parte di persone non autorizzate a farli;

• sia presentato uno scontrino che provi l’acquisto del prodotto.

• il prodotto va restituito come era al momento dell’acquisto con tutti i componenti originali. Se si desidera presentare un reclamo, si prega di contattare il venditore o individuare il riparatore autorizzato più vicino rivolgendosi all’ufficio D EWALT di zona all’indirizzo indicato nel presente manuale. È possibile consultare un elenco dei riparatori autorizzati DEWALT e tutti i dettagli relativi alla nostra assistenza post-vendita, nel sito Internet: www.2helpU. com.49 NEDERLANDS Gefeliciteerd! U heeft gekozen voor een machine van
