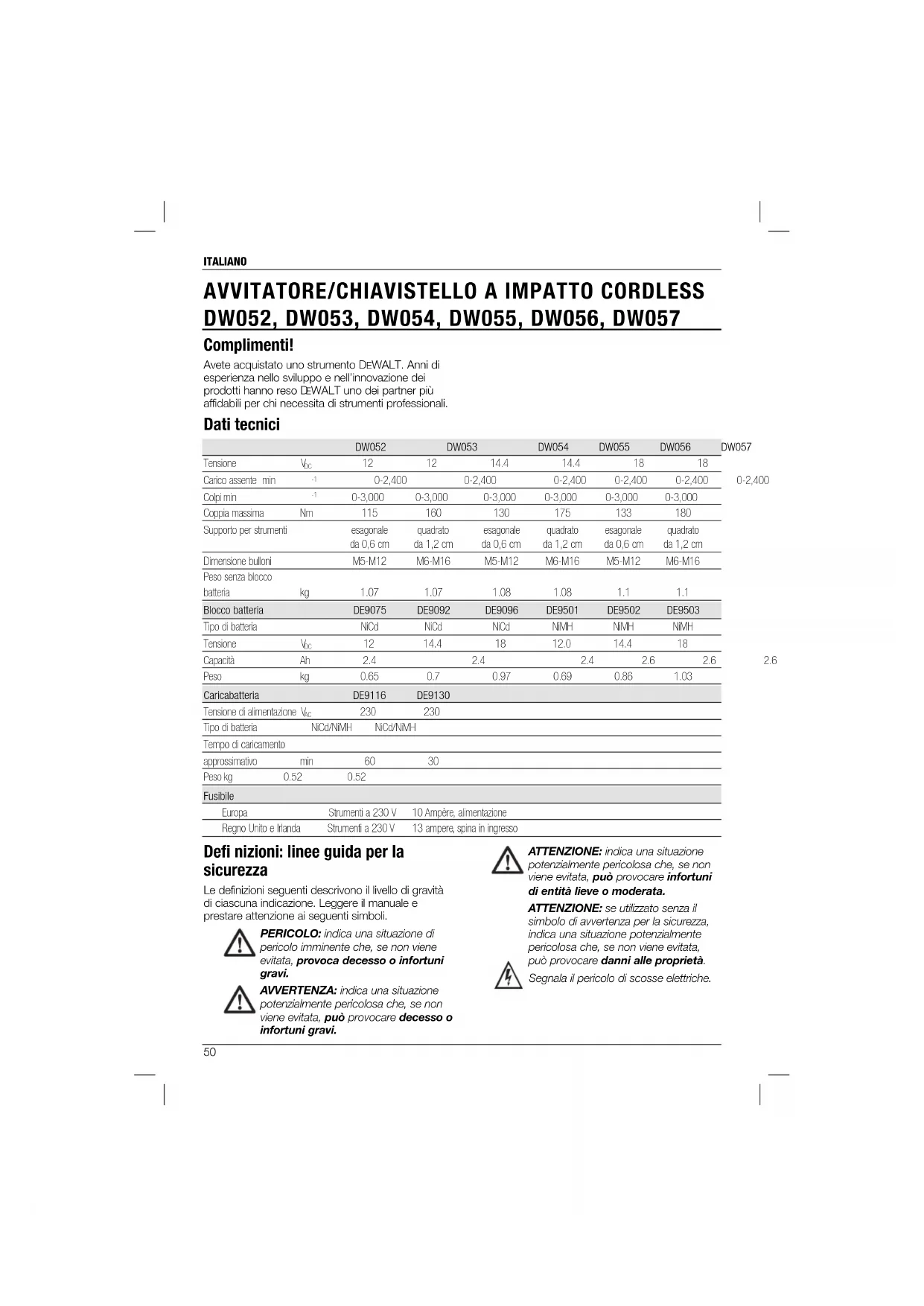

MANUALE UTENTE DW052 DEWALT

Complimenti! Avete acquistato uno strumento DEWALT. Anni di esperienza nello sviluppo e nell’innovazione dei prodotti hanno reso D EWALT uno dei partner più affidabili per chi necessita di strumenti professionali.

0-3,000 0-3,000 0-3,000 0-3,000 0-3,000 0-3,000 Coppia massima Nm 115 160 130 175 133 180 Supporto per strumenti esagonale quadrato esagonale quadrato esagonale quadrato da 0,6 cm da 1,2 cm da 0,6 cm da 1,2 cm da 0,6 cm da 1,2 cm Dimensione bulloni M5-M12 M6-M16 M5-M12 M6-M16 M5-M12 M6-M16 Peso senza blocco batteria kg 1.07 1.07 1.08 1.08 1.1 1.1 Blocco batteria DE9075 DE9092 DE9096 DE9501 DE9502 DE9503 Tipo di batteria NiCd NiCd NiCd NiMH NiMH NiMH Tensione V

Capacità Ah 2.4 2.4 2.4 2.6 2.6 2.6 Peso kg 0.65 0.7 0.97 0.69 0.86 1.03 Caricabatteria DE9116 DE9130 Tensione di alimentazione V

Tipo di batteria NiCd/NiMH NiCd/NiMH Tempo di caricamento approssimativo min 60 30 Peso kg 0.52 0.52 Fusibile Europa Strumenti a 230 V 10 Ampère, alimentazione Regno Unito e Irlanda Strumenti a 230 V 13 ampere, spina in ingresso Defi nizioni: linee guida per la sicurezza Le definizioni seguenti descrivono il livello di gravità di ciascuna indicazione. Leggere il manuale e prestare attenzione ai seguenti simboli. PERICOLO: indica una situazione di pericolo imminente che, se non viene evitata, provoca decesso o infortuni gravi. AVVERTENZA: indica una situazione potenzialmente pericolosa che, se non viene evitata, può provocare decesso o infortuni gravi. ATTENZIONE: indica una situazione potenzialmente pericolosa che, se non viene evitata, può provocare infortuni di entità lieve o moderata. ATTENZIONE: se utilizzato senza il simbolo di avvertenza per la sicurezza, indica una situazione potenzialmente pericolosa che, se non viene evitata, può provocare danni alle proprietà. Segnala il pericolo di scosse elettriche.ITALIANO

Dichiarazione di conformità CE DW052, DW053, DW054, DW055, DW056, DW057

EWALT dichiara che gli strumenti e i caricabatteria sono stati progettati in conformità con: 98/37/EC, 89/336/EEC, 73/23/EEC, EN 60745-1, EN 60745-2-2, EN 60335, EN 55014-2, EN 55014-1, EN 61000-3-2 and EN 61000-3-3. Per ulteriori informazioni, rivolgersi a D EWALT all’indirizzo riportato di seguito, oppure sulla copertina posteriore del manuale. DW052 DW053

(potenza acustica) dB(A) 91 104 Valore di accelerazione efficace ponderato m/s

Incertezza pressione sonora (K

) dB(A) 3 3 Incertezza potenza acustica (K

(potenza acustica) dB(A) 104 104 Valore di accelerazione efficace ponderato m/s

Incertezza pressione sonora (K

) dB(A) 3 3 Incertezza potenza acustica (K

(potenza acustica) dB(A) 106 108 Valore di accelerazione efficace ponderato m/s

Incertezza pressione sonora (K

) dB(A) 3 3 Incertezza potenza acustica (K

) dB(A) 3 3 Direttore tecnico e per lo sviluppo dei prodotti Horst Grossmann DEWALT, Richard-Klinger-Strase 11D-65510, Idstein, Germania 11/2006 Regole generiche per la sicurezza AVVERTENZA! Leggere tutte le istruzioni. La mancata osservanza di tutte le istruzioni indicate di seguito può provocare scosse elettriche, incendi o infortuni gravi. Il termine “elettroutensile” nelle avvertenze elencate di seguito fa riferimento sia agli strumenti alimentati da rete (tramite filo) sia agli strumenti alimentati a batteria (cordless).

a) Mantenere pulito e ben illuminato l’ambiente di lavoro. Gli ambienti disordinati o bui favoriscono gli incidenti. b) Non utilizzare elettroutensili in atmosfere esplosive, ad esempio in presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili creano scintille che possono provocare l’accensione di polvere e fumi. c) Tenere lontani i bambini e i presenti durante l’uso di un elettroutensile. Le distrazioni possono provocare la perdita di controllo.

2) SICUREZZA DAL PUNTO DI VISTA ELETTRICO

a) Le spine dell’elettroutensile devono essere adatte alla presa di rete. Mai modificare in alcun modo la spina. Non utilizzare adattatori con gli elettroutensili con collegamento a terra (a massa). Per ridurre il rischio di scosse elettriche evitare di modificare le spine e utilizzare sempre le prese appropriate. b) Evitare il contatto delle parti del corpo con superfici collegate a terra, quali condotti, radiatori, fornelli e frigoriferi. Se il proprio corpo è collegato a terra, il rischio di scosse elettriche aumenta. c) Non esporre gli elettroutensili alla pioggia o all’umidità. L’ingresso di acqua in un elettroutensile aumenta il rischio di scosse elettriche.ITALIANO

d) Non abusare del cavo. Evitare di utilizzare il cavo per spostare, tirare o scollegare l’elettroutensile. Tenere il cavo al riparo da calore, olio, spigoli e parti in movimento. Se il cavo è danneggiato o impigliato, aumenta il rischio di scosse elettriche. e) Durante l’uso dell’elettroutensile in ambienti esterni, utilizzare una prolunga adatta all’uso esterno. Per ridurre il rischio di scosse elettriche, utilizzare un cavo adatto ad ambienti esterni.

3) SICUREZZA PERSONALE

a) Quando si utilizza un elettroutensile, prestare sempre la massima attenzione a quello che si sta facendo e utilizzare il buonsenso. Non utilizzare un elettroutensile se si è stanchi o sotto l’influenza di droghe, alcool o medicinali. Un attimo di disattenzione durante l’uso di elettroutensili può provocare gravi infortuni. b) Uso di protezioni antinfortunistiche. Indossare sempre una protezione per gli occhi. L’uso di protezioni antinfortunistiche quali mascherina per la polvere, scarpe anti-scivolo, elmetto e cuffie protettive, in condizioni opportune consente di ridurre gli infortuni. c) Evitare di accendere l’elettroutensile inavvertitamente. Prima di disinserire la spina, accertarsi che l’interruttore sia nella posizione OFF. Se gli elettroutensili vengono trasportati tenendo il dito sull’interruttore o collegati alla rete elettrica con l’interruttore nella posizione ON, il rischio di incidenti aumenta. d) Prima di accendere l’elettroutensile, rimuovere eventuali chiavi o chiavistelli di regolazione. Un chiavistello o chiave fissati su una parte rotante dell’elettroutensile possono provocare infortuni. e) Non perdere l’equilibrio. Mantenere costantemente i piedi per terra e un corretto equilibrio. In questo modo si ottiene un maggiore controllo sull’elettroutensile nelle situazioni impreviste. f) Indossare un abbigliamento adatto. Non indossare abiti larghi o gioielli. Tenere capelli, abiti e guanti lontano dalle parti in movimento. Gli abiti larghi, i gioielli o i capelli lunghi possono rimanere impigliati nelle parti in movimento. g) Se la dotazione comprende dispositivi per il collegamento di sistemi di estrazione e raccolta della polvere, collegarli e utilizzarli in modo corretto. L’uso di questi dispositivi può ridurre i pericoli legati alla polvere.

4) USO E MANUTENZIONE DELL’ELETTROUTENSILE

a) Non forzare l’elettroutensile. Utilizzare l’elettroutensile adatto alla situazione. Se si utilizza l’elettroutensile corretto alla velocità per cui è stato progettato, è possibile eseguire il lavoro in modo migliore e più sicuro. b) Non utilizzare l’elettroutensile se l’interruttore non consente di accenderlo e spegnerlo. Qualsiasi elettroutensile che non possa essere controllato con l’interruttore è pericoloso e deve essere riparato. c) Prima di effettuare regolazioni, sostituire gli accessori o riporre gli elettroutensili, staccare la spina dall’alimentazione. Tali misure di sicurezza preventive riducono il rischio di accensione accidentale dell’elettroutensile. d) Tenere gli elettroutensili lontano dalla portata dei bambini ed evitarne l’uso da parte di persone che hanno poca familiarità con lo strumento e con le presenti istruzioni. Gli elettroutensili sono pericolosi nelle mani di persone non addestrate. e) Effettuare la manutenzione degli elettroutensili. Verificare che non vi siano errori di allineamento o grippaggio delle parti in movimento, parti rotte e altre situazioni che potrebbero influire sull’uso dell’elettroutensile. In caso di danni, riparare l’elettroutensile prima dell’uso. Molti incidenti sono provocati da elettroutensili su cui non è stata effettuata la corretta manutenzione. f) Mantenere l’affilatura e la pulizia degli strumenti di taglio. La manutenzione corretta degli strumenti di taglio e l’uso con dispositivi di taglio correttamente affilati, riducono le probabilità di grippaggio e facilitano il controllo. g) Utilizzare l’elettroutensile, gli accessori, gli strumenti da taglio e così via secondo le presenti istruzioni e nel modo previsto per il particolare tipo di elettroutensile, prendendo in considerazione le condizioni di lavoro e il lavoro da eseguire. L’uso dell’elettroutensile per operazioni diverse da quelle previste può provocare situazioni pericolose.ITALIANO

5) USO E MANUTENZIONE DELLO STRUMENTO

A BATTERIA a) Prima di inserire il blocco batteria, verificare che l’interruttore sia nella posizione OFF. Se il blocco batteria viene inserito in un elettroutensile che abbia l’interruttore in posizione ON, il rischio di incidenti aumenta. b) Effettuare la ricarica solo con il caricabatteria specificato dal produttore. Un caricabatteria adatto a un determinato tipo di blocco batteria può provocare un rischio di incendio se utilizzato con un altro blocco batteria. c) Utilizzare gli elettroutensili solo con blocchi batteria specifici. L’uso di altri blocchi batteria può provocare il rischio di infortuni e incendi. d) Quando il blocco batteria non è in uso, tenerlo lontano da altri oggetti metallici, quali fermagli, monete, chiavi, chiodi, viti o altri oggetti metallici che possono determinare un collegamento tra i terminali. Il cortocircuito dei terminali della batteria può provocare ustioni o incendi. e) In condizioni di abuso, è possibile che la batteria espella del liquido; evitare il contatto. Se dovesse verificarsi un contatto, sciacquare con acqua. Se il liquido entra in contatto con gli occhi, consultare un medico. Il liquido espulso dalla batteria può causare irritazioni o ustioni.

a) L’elettroutensile deve essere riparato da personale qualificato, utilizzando parti di ricambio identiche. In questo modo viene garantita la sicurezza dell’elettroutensile. Ulteriori istruzioni per la sicurezza dei blocchi batteria AVVERTENZA: pericolo di incendio! Evitare il cortocircuito tramite metallo dei contatti di un blocco batteria non inserito. Non conservare o trasportare il blocco batteria senza applicare sui contatti l’apposita calotta.

• Il fluido della batteria, una soluzione al 25- 30% di idrossido di potassio, può essere dannosa. In caso di contatto con la pelle, sciacquare immediatamente con acqua. La neutralizzazione si può ottenere con un acido blando, ad esempio succo di limone o aceto. In caso di contatto con gli occhi, sciacquare con abbondante acqua pulita per almeno 10 minuti. Consultare un medico.

• Mai tentare di aprire un blocco batteria, per nessun motivo. Ulteriori istruzioni per la sicurezza di blocchi batteria e caricatori

• Assicurarsi che il blocco batteria sia asciutto e pulito prima di inserirlo nel caricabatteria.

• Per il caricamento dei blocchi batteria NiMH

EWALT, utilizzare solamente caricatori con l’indicazione “NiMH” o “NiMH + NiCd”.

• Non trasportare mai il caricabatteria tenendolo per il cavo. Non tirare mai il cavo per scollegare lo strumento dalla presa. Tenere il cavo lontano da fonti di calore, olio e spigoli.

• Non esporre il caricabatteria alla pioggia o all’umidità.

• Non tentare di caricare blocchi batteria umidi.

• Mai tentare di aprire un blocco batteria, per nessun motivo.

• Per lo smaltimento del blocco batteria, seguire sempre le istruzioni in fondo a questo manuale.

• Quando non vengono utilizzati, caricatori e blocchi batteria devono essere conservati in un luogo asciutto, lontano dalla portata dei bambini.

ETICHETTE SU CARICABATTERIA E BLOCCO BATTERIA

Oltre alle indicazioni grafiche utilizzate nel manuale, le etichette sul caricabatteria e sul blocco batteria riportano le seguenti indicazioni: Batteria in carica Batteria carica Batteria difettosa Ritardo dovuto a riscaldamento/ raffreddamento Non testare con oggetti conduttori. Non caricare blocchi batteria danneggiati. Leggere il manuale di istruzioni prima dell’uso. Utilizzare solo blocchi batteria DEWALT; altri blocchi batteria possono esplodere, provocando infortuni e danni.ITALIANO

Non esporre all’acqua. Sostituire immediatamente i cavi difettosi. Caricare a temperature comprese tra 4 °C e 40 °C. Smaltire il blocco batteria con la dovuta attenzione all’ambiente. Non gettare nelle fiamme il blocco batteria NiMH/NiCd+. Blocchi batteria NiMH and NiCd. Per il tempo di caricamento, vedere i dati tecnici. Ulteriori istruzioni per la sicurezza di Avvitatori/chiavistelli a impatto

• Nell’eseguire operazioni in cui lo strumento di taglio possa entrare in contatto con cavi nascosti o con il suo stesso cavo di alimentazione, tenere lo strumento afferrando le superfici di impugnatura isolate. Il contatto con un cavo “in tensione” metterà “in tensione” anche le parti metalliche dello strumento, e potrebbe causare scosse elettriche all’operatore.

• Prima di installare e rimuovere accessori o prima di effettuare regolazioni o riparazioni, spegnere il dispositivo e scollegare il blocco batteria. Un avvio accidentale può causare infortuni.

• Utilizzare unicamente accessori raccomandati dal produttore per il modello in questione. Accessori adatti a uno strumento potrebbero essere pericolosi se utilizzati con un altro strumento. L’utilizzo di accessori non idonei può causare rischi di lesioni a persone.

• Leggere e seguire sempre tutte le istruzioni del produttore riguardo al materiale per calafataggio e all’adesivo. La mancata osservanza delle istruzioni potrebbe causare infortuni. Non utilizzare lo strumento su una scala. Contenuto della confezione La confezione contiene: 1 Avvitatore/chiavistello a impatto cordless 2 blocchi batteria 1 caricabatteria 1 Kitbox 1 manuale di istruzioni 1 disegno esploso

• Accertarsi che lo strumento, le parti o gli accessori non presentino danni provocati durante il trasporto.

• Prima dell’uso dello strumento, leggere e comprendere il presente manuale. Descrizione (fi g. 1) AVVERTENZA: mai alterare l’elettroutensile o le sue parti. Diversamente, si potrebbero provocare danni o infortuni USO PREVISTO Gli avvitatori/chiavistelli a impatto cordless DW052, DW053, DW054, DW055, DW056 e DW057 sono progettati per applicazioni di avvitamento a impatto professionali. La funzione d’impatto rende questo strumento particolarmente utile nell’inserimento di chiodi nel legno, nel metallo e nel calcestruzzo. NON utilizzare sul bagnato o in presenza di liquidi o gas infiammabili. Gli avvitatori/chiavistelli a impatto cordless sono elettroutensili professionali. NON lasciare che i bambini entrino in contatto con lo strumento. È necessaria la supervisione in presenza di bambini con meno di 16 anni a. Interruttore di velocità variabile b. Cursore avanti/indietro c. Supporto per strumenti d. Impugnatura a pistola e. Blocco batteria f. Pulsanti di rilascio g. Caricabatteria h. Indicatore di carica (rosso) Caricabatteria Il caricabatteria DE9130 supporta blocchi batteria NiCd D EWALT con valori compresi tra 7,2 e 14,4 V. Il caricabatteria DE9116 supporta blocchi batteria NiCd/NiMH D EWALT con valori compresi tra 7,2 e 18 V.ITALIANO

Sicurezza dal punto di vista elettrico Il motore elettrico è stato progettato per una singola tensione. Verificare sempre che la tensione del blocco batteria corrisponda alla tensione sulla targhetta. Verificare inoltre che la tensione del caricabatteria corrisponda a quella della rete elettrica. Il caricabatteria DEWALT dispone di un doppio isolamento in conformità a EN

Uso di una prolunga È preferibile non utilizzare una prolunga, tranne nei casi in cui sia assolutamente necessario. Utilizzare una prolunga approvata, adatta per la tensione in ingresso del caricabatteria (vedere i dati tecnici). La dimensione minima del conduttore è 1 mm

; la lunghezza massima è 30 m. Montaggio e regolazione AVVERTENZA: prima di effettuare montaggio e regolazioni, rimuovere il blocco batteria. Spegnere sempre lo strumento prima di inserire o rimuovere il blocco batteria. AVVERTENZA: usare solo blocchi batteria e caricabatteria DEWALT. Blocco batteria (fi g. 1)

I modelli DW052 e DW053 utilizzano blocchi batteria a 12 volt. I modelli DW054 e DW055 utilizzano blocchi batteria a 14,4 volt. I modelli DW056 e DW057 utilizzano blocchi batteria a 18 volt. Caricamento del blocco batteria (fi g. 2) Quando si carica il blocco batteria (e) per la prima volta, o dopo un lungo periodo di inutilizzo, la carica massima accettata è pari all’80%. Dopo diversi cicli di caricamento e scaricamento, il blocco batteria raggiunge la massima capacità. Verificare sempre l’alimentazione prima di caricare il blocco batteria. Se l’alimentazione è attiva, ma il blocco batteria non viene caricato, consegnare il caricabatteria a un agente per le riparazioni autorizzato DEWALT. Durante la ricarica, il caricabatteria e il blocco batteria possono riscaldarsi. È una situazione normale, che non indica la presenza di un problema. AVVERTENZA: non caricare il blocco batteria a temperature ambiente inferiori a 4 °C o superiori a 40 °C. Temperatura di caricamento consigliata: circa 24 °C. Per caricare il blocco batteria (e), inserirlo nel caricabatteria (g) come mostrato e inserire la spina del caricabatteria. Verificare il corretto alloggiamento del blocco batteria nel caricabatteria. L’indicatore di carica rosso (h) lampeggia. Dopo circa un’ora, la spia smette di lampeggiare e rimane accesa. Il blocco batteria è completamente carico. Il blocco batteria può essere rimosso in qualsiasi momento o lasciato nel caricabatteria collegato per un lungo periodo (massimo 14 giorni). Inserimento e rimozione blocco batteria

1. Inserire il blocco batteria (e) nel manico fino a

2. Per rimuovere il blocco batteria, premere i due

pulsanti di rilascio (f) contemporaneamente ed estrarre il blocco dal manico. Calotta della batteria (fi g. 2) La dotazione comprende una calotta protettiva per la batteria (i), da utilizzare per coprire i contatti di un blocco batteria non in uso. Se non si applica la calotta protettiva, gli oggetti in metallo possono provocare un cortocircuito dei contatti, creando pericolo di incendi e danneggiando il blocco batteria.

1. Rimuovere la calotta protettiva per la batteria

(i) prima di inserire il blocco batteria (e) nel caricabatteria o nello strumento.

2. Collocare la calotta protettiva sui contatti

subito dopo aver rimosso il blocco batteria dal caricabatteria o dallo strumento. AVVERTENZA: verificare di aver applicato il blocco batteria prima di conservare o trasportare un blocco batteria non in uso. Rinnovamento automatico La modalità di rinnovamento automatico permette di equalizzare o bilanciare le singole celle del blocco batteria per ripristinarne la massima capacità. È opportuno rinnovare i blocchi batteria per l’intera notte ogni 10 cicli di caricamento/scaricamento oppure quando il blocco non garantisce più le stesse prestazioni. Per rinnovare il blocco batteria, inserirlo nel caricabatteria come di consueto. La spia rossa lampeggia in modo continuo per indicare che è iniziato il ciclo di caricamento. Al termine del ciclo di caricamento di un’ora, la spia rimane accesa e non lampeggia più. Il blocco batteria è completamente carico e può essere utilizzato.ITALIANO

Se il blocco batteria viene lasciato nel caricabatteria dopo il periodo iniziale di un’ora, il caricabatteria avvia automaticamente la modalità di rinnovamento. Questa modalità prosegue per otto ore, ma il blocco batteria può essere rimosso in qualsiasi momento. Ritardo dovuto a riscaldamento/ raffreddamento Quando il caricabatteria rileva che un blocco batteria è troppo caldo o troppo freddo, viene provocato automaticamente un ritardo per sospendere il caricamento fino al raggiungimento di una temperatura adeguata della batteria. Il caricabatteria passa quindi automaticamente alla modalità di caricamento del blocco. Questa funzionalità garantisce la massima vita utile della batteria. Se è attiva la modalità di ritardo dovuto a riscaldamento/ raffreddamento, la spia rossa lampeggia a lungo, quindi brevemente. MONTAGGIO Inserimento e rimozione di una punta (fi g. 1, 4) DW052, DW054, DW056 Lo strumento utilizza un sistema di avvitamento con attacco esagonale da 0,6 cm con manicotto di fissaggio

1. Tirare il manicotto/Supporto per strumenti (c)

in avanti e inserire una punta nel manicotto fin dove è possibile. Rilasciare il manicotto in modo da fissare la punta.

2. Per rimuovere la punta, tirare il manicotto in

avanti ed estrarre la punta saldamente. Montaggio e rimozione delle prese (fi g. 1, 4) DW053, DW055, DW057 Lo strumento utilizza un sistema di avvitamento con attacco quadrato da 1,2 cm con spina di ritegno.

MONTAGGIO DELLE PRESE

1. Allineare il foro (j) sul lato della presa con la

spina di ritegno (k) sul basamento.

2. Spingere la presa (l) sul basamento/Supporto

per strumenti (c) finché non scatta in posizione. Dare qualche colpo leggero se necessario.

RIMOZIONE DELLE PRESE

Premere la spina di ritegno (k) attraverso il foro nella presa ed estrarre la presa dal basamento. Cursore avanti/indietro (fi g. 3) Per selezionare la rotazione avanti o indietro, utilizzare il cursore avanti/indietro (b) come nella figura (vedere frecce sullo strumento). ATTENZIONE: attendere sempre che il motore sia completamente fermo prima di cambiare il senso di rotazione. La prima volta che si aziona lo strumento dopo aver cambiato il senso di rotazione, è possibile che si senta uno scatto all’avvio. Istruzioni per l’uso AVVERTENZA: osservare sempre le istruzioni per la sicurezza e le normative applicabili. Prima dell’uso, verificare che il blocco batteria sia completamente carico. FUNZIONAMENTO AVVERTENZA: prima di installare e rimuovere accessori o prima di effettuare regolazioni o riparazioni, spegnere il dispositivo e scollegare il blocco batteria. Bloccare l’interruttore di azionamento quando non si utilizza lo strumento o quando lo si ripone. Prima dell’uso

1. A seconda dello strumento , selezionare la

punta o la presa appropriate.

2. Per mettere in funzione lo strumento , premere

l’interruttore di velocità variabile (a). La pressione esercitata sull’interruttore di velocità variabile determina la velocità dello strumento .

3. Per bloccare lo strumento in posizione OFF,

spostare il cursore avanti/indietro (b) in posizione centrale. Funzionamento

1. Selezionare la rotazione avanti o indietro

mediante il cursore (b).

2. In base all’applicazione, seguire una delle

istruzioni illustrate di seguito.

3. Premere l’interruttore di velocità variabile (a).

4. Dopo il serraggio, controllare la coppia con un

chiavistello torsiometrico.ITALIANO

1. Posizionare l’estremità della punta dell’avvitatore

nella testa della vite.

2. Mantenendo lo strumento in linea con la

vite, esercitare una pressione in avanti sullo strumento nel momento in cui viene a contatto con la superficie. Posizionamento del dado

1. Posizionare la presa sopra la testa del bullone o

2. Tenere lo strumento in linea con il dispositivo di

fissaggio. Tempo di serraggio lo strumento serra la maggior parte dei chiodi in pochi secondi. Il tempo di serraggio adeguato rispetto alla coppia deve essere determinato in base all’esperienza. AVVERTENZA: un serraggio eccessivo può danneggiare l’estremità della punta dell’avvitatore e la testa della vite. Utilizzare solo accessori a impatto specifici per lo strumento in uso. Rivolgersi al rivenditore per ulteriori informazioni sugli accessori disponibili. MANUTENZIONE L’elettroutensile DEWALT è stato progettato per funzionare per un lungo periodo con una manutenzione minima. Un uso continuo soddisfacente è consentito dalla corretta manutenzione dello strumento e dalla pulizia periodica. Lubrifi cazione lo strumento non richiede lubrificazione. Pulizia

• Rimuovere il caricatore prima di pulire il corpo macchina con un panno morbido.

• Rimuovere il blocco batteria prima di pulire l’elettroutensile.

• Evitare l’ostruzione delle fessure per la ventilazione e pulire regolarmente il corpo macchina con un panno morbido. Accessori opzionali AVVERTENZA: poiché non sono stati testati con il prodotto, l’uso di accessori diversi da quelli offerti da DEWalt con lo strumento potrebbe essere pericoloso. Per ridurre il rischio di lesioni, si consiglia di utilizzare insieme al prodotto soltanto accessori raccomandati da D EWalt. Rivolgersi al rivenditore per ulteriori informazioni sugli accessori disponibili. Protezione dell’ambiente Raccolta differenziata. Questo prodotto non deve essere smaltito con i normali rifiuti domestici. Se il prodotto DEWALT deve essere sostituito o non è più utilizzato, non effettuare lo smaltimento con i rifiuti domestici. Consegnare il prodotto per la raccolta differenziatan. La raccolta differenziata di prodotti usati e imballaggi permette il riciclo e il riutilizzo dei materiali. Il riutilizzo di materiali riciclati aiuta a impedire l’inquinamento ambientale e riduce la richiesta di materiali grezzi. Secondo le normative locali, la raccolta differenziata di prodotti elettrici può avvenire a domicilio, presso le sedi di raccolta comunali oppure presso il rivenditore all’acquisto di un nuovo prodotto.

EWALT offre un servizio di ritiro e riciclaggio dei suoi prodotti alla fine della loro vita utile. Per usufruire di questo servizio, restituire il prodotto a un tecnico autorizzato per le riparazioni, che lo raccoglie per conto del cliente. È possibile individuare il tecnico per le riparazioni autorizzato più vicino rivolgendosi all’ufficio DEWALT di zona all’indirizzo indicato nel presente manuale. In alternativa, un elenco dei tecnici per le riparazioni autorizzati DEWALT, con i dettagli completi del servizio post-vendita e i contatti, è disponibile su Internet all’indirizzo www.2helpU.com.ITALIANO

Blocco batteria ricaricabile Questo blocco batteria di lunga durata deve essere ricaricato quando non è in grado di produrre energia sufficiente per svolgere lavori in precedenza eseguiti senza problemi. Alla fine della sua durata tecnica, deve essere smaltita con la dovuta attenzione per l’ambiente:

• Scaricare completamente il blocco batteria, quindi estrarlo dallo strumento.

• Le celle NiCd e NiMH sono riciclabili. Consegnarle al rivenditore o a un servizio di riciclaggio di zona. I blocchi batteria raccolti vengono riciclati o smaltiti in modo corretto. Strumenti indesiderati Consegnare lo strumento a un tecnico per le riparazioni DEWALT autorizzato, dove sarà smaltito in modo sicuro per l’ambiente. GARANZIA

• GARANZIA DI SODDISFAZIONE

30 GIORNI SENZA RISCHI •

Se non si è del tutto soddisfatti delle prestazioni dello strumento D EWALT, è possibile restituirlo al luogo di acquisto entro 30 giorni, completo come all’acquisto, per ottenere un rimborso completo o una sostituzione. È necessario mostrare una prova di acquisto.

Nei 12 mesi successivi all’acquisto, la manutenzione e la riparazione dello strumento DEWALT vengono eseguite gratuitamente da agenti per le riparazioni autorizzati DEWALT. È necessario mostrare una prova di acquisto. Sono comprese la manodopera e le parti di ricambio degli elettroutensili. Accessori esclusi.

• GARANZIA COMPLETA DI UN ANNO • Se il prodotto DEWALT risulta difettoso a causa dei materiali o della manodopera, è garantita la sostituzione gratuita di tutte le parti difettose o, a discrezione dell’azienda, la sostituzione gratuita dell’unità per un periodo di 12 mesi dalla data di acquisto, alle seguenti condizioni:

• Il prodotto non è stato utilizzato in modo scorretto.

• Non sono state tentate riparazioni da parte di persone non autorizzate.

• È stata fornita una prova d’acquisto. Questa garanzia è offerta in aggiunta ai diritti garantiti ai consumatori. Per conoscere l’ubicazione dell’agente per le riparazioni D EWALT autorizzato di zona, telefonare al numero indicato sulla copertina posteriore del manuale. In alternativa, un elenco degli agenti per le riparazioni autorizzati DEWALT, con i dettagli completi del servizio post-vendita, è disponibile su Internet all’indirizzo www.2helpU.com.NEDERLANDS
