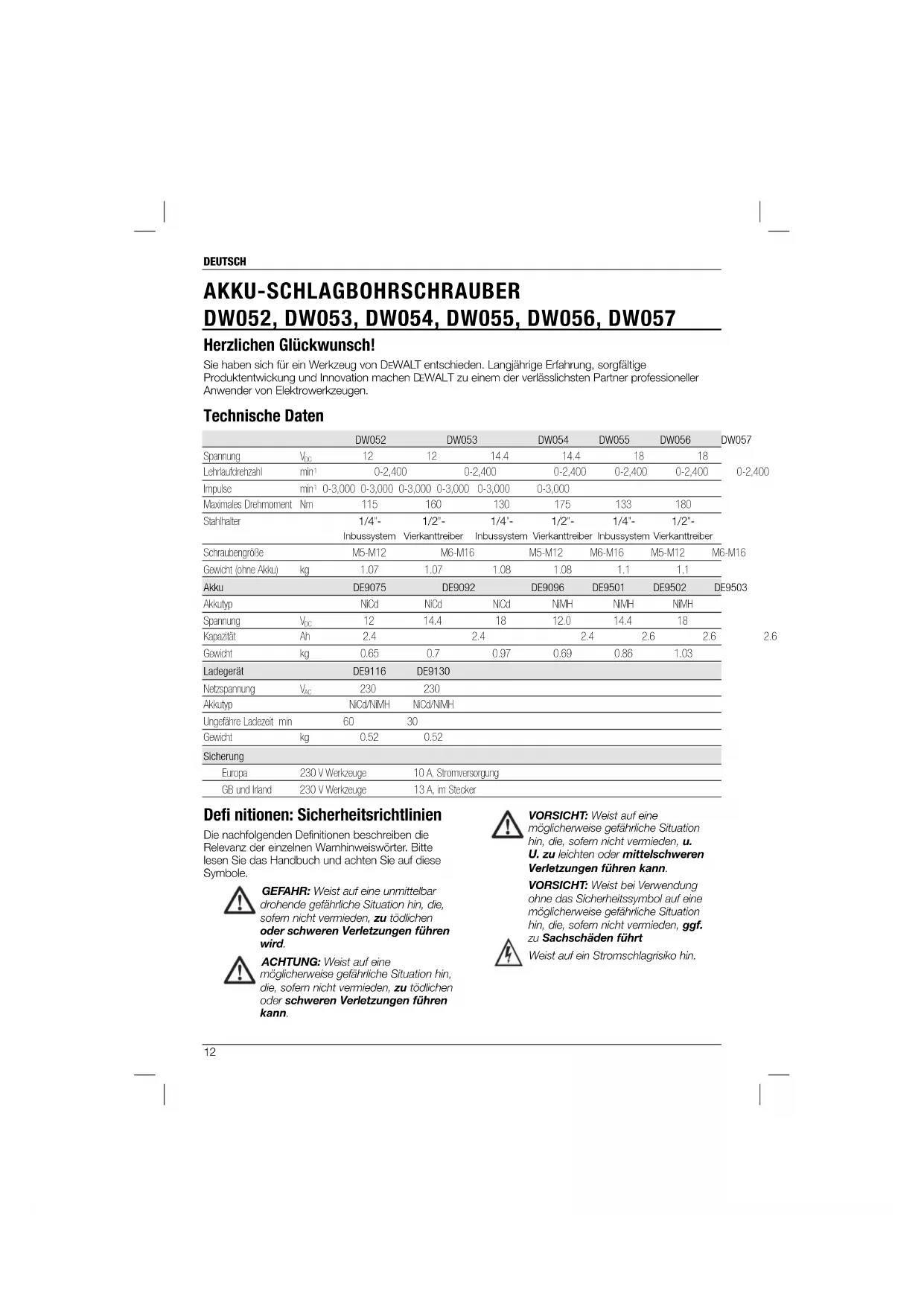

BEDIENUNGSANLEITUNG DW052 DEWALT

Herzlichen Glückwunsch! Sie haben sich für ein Werkzeug von DEWALT entschieden. Langjährige Erfahrung, sorgfältige Produktentwickung und Innovation machen D EWALT zu einem der verlässlichsten Partner professioneller Anwender von Elektrowerkzeugen. Technische Daten DW052 DW053 DW054 DW055 DW056 DW057 Spannung V

Lehrlaufdrehzahl min

Akkutyp NiCd/NiMH NiCd/NiMH Ungefähre Ladezeit min 60 30 Gewicht kg 0.52 0.52 Sicherung Europa 230 V Werkzeuge 10 A, Stromversorgung GB und Irland 230 V Werkzeuge 13 A, im Stecker Defi nitionen: Sicherheitsrichtlinien Die nachfolgenden Definitionen beschreiben die Relevanz der einzelnen Warnhinweiswörter. Bitte lesen Sie das Handbuch und achten Sie auf diese Symbole. GEFAHR: Weist auf eine unmittelbar drohende gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führen wird. ACHTUNG: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führen kann. VORSICHT: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, u. U. zu leichten oder mittelschweren Verletzungen führen kann. VORSICHT: Weist bei Verwendung ohne das Sicherheitssymbol auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, ggf. zu Sachschäden führt Weist auf ein Stromschlagrisiko hin. AKKU-SCHLAGBOHRSCHRAUBER DW052, DW053, DW054, DW055, DW056, DW057DEUTSCH

EG-Konformitätserklärung DW052, DW053, DW054, DW055, DW056, DW057

EWALT erklärt hiermit, dass diese Werkzeuge und Ladegeräte entsprechend den folgenden Richtlinien und Normen konzipiert sind: 98/37/EC, 89/336/EEC, 73/23/EEC, EN 60745-1, EN 60745-2-2, EN 60335, EN 55014-2, EN 55014-1, EN 61000-3-2 und EN 61000-3-3. Für weitere Informationen wenden Sie sich bitte an DEWALT unter der unten angeführten Adresse oder an eine der auf der Rückseite dieser Anleitung genannten Niederlassungen. DW052 DW053

(Schalldruck) dB(A) 80 93

Schallleistung) dB(A) 91 104 Gewichteter Effektivwert der Beschleunigung m/s

Unbestimmtheit des Schalldrucks (K

) dB(A) 3 3 Unbestimmtheit der Schallleistung (K

(Schalldruck) dB(A) 93 93

Schallleistung) dB(A) 104 104 Gewichteter Effektivwert der Beschleunigung m/s

Unbestimmtheit des Schalldrucks (K

) dB(A) 3 3 Unbestimmtheit der Schallleistung (K

(Schalldruck) dB(A) 95 97

Schallleistung) dB(A) 106 108 Gewichteter Effektivwert der Beschleunigung m/s

Unbestimmtheit des Schalldrucks (K

) dB(A) 3 3 Unbestimmtheit der Schallleistung (K

) dB(A) 3 3 Direktor Produktentwicklung Horst Großmann DEWALT, Richard-Klinger-Straße 11 D-65510 Idstein, Deutschland 11/2006 Allgemeine Sicherheitsregeln ACHTUNG! Lesen Sie sämtliche Anweisungen. Die Nichteinhaltung der nachstehend aufgeführten Anweisungen kann elektrischen Schlag, Brand und/ oder schwere Verletzungen verursachen. Der nachfolgend verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Werkzeuge (mit Netzkabel) und auf akkubetriebene Werkzeuge (ohne Netzkabel).

BEWAHREN SIE DIESE ANWEISUNGEN AUF

a) Halten Sie Ihren Arbeitsbereich sauber und gut ausgeleuchtet. Unordnung oder dunkle Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit Elektrowerkzeugen nicht in explosionsgefährdeten Umgebungen, in der sich brennbare Flüssigkeiten, Gase oder Staub befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Ablenkungen können dazu führen, dass Sie die Kontrolle verlieren.

2) ELEKTRISCHE SICHERHEIT

a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie mit geerdeten Elektrowerkzeugen keine Adapterstecker. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines Stromschlags. b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie Rohre, Heizungen, Herde und Kühlschränke. Es besteht ein erhöhtes Stromschlagrisiko, wenn Ihr Körper geerdet ist.DEUTSCH

c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Werkzeug erhöht das Stromschlagrisiko. d) Zweckentfremden Sie das Kabel nicht. Verwenden Sie es niemals, um das Elektrowerkzeug zu tragen oder zu ziehen bzw. um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel von Hitze, Öl, scharfen Kanten oder beweglichen Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das Stromschlagrisiko. e) Wenn Sie ein Elektrowerkzeug im Freien benutzen, verwenden Sie nur Verlängerungskabel, die für Außenbereiche geeignet sind. Die Verwendung eines für Außenbereiche geeigneten Verlängerungskabels verringert das Stromschlagrisiko.

3) PERSÖNLICHE SICHERHEIT

a) Bleiben Sie stets aufmerksam, achten Sie darauf, was Sie tun, und lassen Sie beim Umgang mit Elektrowerkzeugen gesunden Menschenverstand walten. Benutzen Sie keine Elektrowerkzeuge, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch von Elektrowerkzeugen kann zu ernsthaften Verletzungen führen. b) Verwenden Sie Schutzausrüstung. Tragen Sie stets einen Augenschutz. Schutzausrüstungen (wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz) für die entsprechenden Einsatzbedingungen können das Verletzungsrisiko mindern. c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass sich der Schalter in der Aus-Stellung befindet, bevor das Gerät mit dem Netz verbunden wird. Das Tragen des Elektrowerkzeugs mit dem Finger am Schalter oder der Anschluss eingeschalteter Werkzeuge führen unnötig Unfälle herbei. d) Nehmen Sie vor dem Einschalten des Elektrowerkzeugs Einstellwerkzeuge oder Schraubenschlüssel ab. Ein Schraubenschlüssel oder Einstellwerkzeug, der/das sich in einem drehenden Teil befindet, kann zu Verletzungen führen. e) Nicht zu weit vorlehnen! Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Werkzeug in unerwarteten Situationen besser unter Kontrolle halten. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung und keinen Schmuck. Halten Sie Haare, Kleidung und Handschuhe von sich bewegenden Teilen fern. Lose sitzende Kleidung, Schmuck oder lange Haare können sich in den beweglichen Teilen verfangen. g) Falls Vorrichtungen zu Staubabsaugung bzw. Staubfang vorhanden sind, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Nutzung dieser Vorrichtungen verringert Gefährdungen durch Staub.

4) GEBRAUCH UND WARTUNG VON ELEKTROWERKZEUGEN

a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie das für Ihren Anwendungsbereich bestimmte Elektrowerkzeug. Mit dem passenden Werkzeug können die Arbeiten besser und sicherer in dem Leistungsbereich, für das es konzipiert ist, erledigt werden. b) Benutzen Sie das Elektrowerkzeug nicht, wenn sich der Ein-Aus-Schalter nicht verstellen lässt. Ein Elektrowerkzeug mit defektem Schalter ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdose, bevor Sie Einstellungen vornehmen, Zubehörteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahmen verhindern das unbeabsichtigte Einschalten des Elektrowerkzeugs. d) Bewahren Sie ungenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Elektrowerkzeuge nicht von Personen benutzen, die damit nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind in Händen von unerfahrenen Personen gefährlich. e) Halten Sie Elektrowerkzeuge stets in einem einwandfreien Zustand. Überprüfen Sie, ob bewegliche Teile falsch ausgerichtet sind oder klemmen und ob Teile Bruchstellen aufweisen oder so beschädigt sind, dass sie die Funktion des Elektrowerkzeugs beeinträchtigen. Lassen Sie beschädigte Werkzeuge vor dem Gebrauch reparieren. Viele Unfälle sind auf schlecht gewartete Elektrowerkzeuge zurückzuführen.DEUTSCH

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu kontrollieren. g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen und in der für diesen speziellen Elektrowerkzeugtyp vorgeschriebenen Art und Weise. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführenden Arbeiten. Der Gebrauch von Werkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) GEBRAUCH UND WARTUNG VON AKKUBETRIEBENEN

WERKZEUGEN a) Stellen Sie sicher, dass das Werkzeug ausgeschaltet ist, bevor Sie den Akku einsetzen. Das Einsetzen eines Akkus in ein eingeschaltetes Werkzeug kann zu Unfällen führen. b) Laden Sie Akkus nur in Ladegeräten auf, die vom Hersteller angegeben wurden. Von einem Ladegerät, das nur für eine bestimmte Akkuart geeignet ist, geht Brandgefahr aus, wenn es mit anderen Akkus verwendet wird. c) Verwenden Sie für die Elektrowerkzeuge nur die dafür speziell vorgesehenen Akkus. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen. d) Halten Sie den nicht benutzten Akku von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen fern, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder einen Brand hervorrufen. e) Bei unsachgemäßer Verwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei unbeabsichtigtem Kontakt mit Wasser abspülen. Gelangt die Flüssigkeit in die Augen, suchen Sie darüber hinaus einen Arzt auf. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Originalersatzteilen reparieren. Damit kann gewährleistet werden, dass der Betrieb des Elektrowerkzeugs sicher ist. Zusätzliche Sicherheitshinweise für Akkus ACHTUNG: Brandgefahr! Vermeiden Sie ein Kurzschließen der Kontakte eines abgenommenen Akkus. Lagern bzw. transportieren Sie den Akku nie ohne die mitgelieferte Schutzkappe über den Kontakten.

• Die Akkuflüssigkeit, eine 25 bis 30%ige Kaliumhydroxidlösung, kann schädlich sein. Falls die Lösung mit der Haut in Berührung kommt, spülen Sie sofort mit reichlich Wasser ab. Neutralisieren Sie die Lösung mit einer milden Säure wie Zitronensaft oder Essig. Falls die Lösung mit den Augen in Berührung kommt, spülen Sie sie mindestens 10 Minuten lang mit reichlich klarem Wasser aus. Wenden Sie sich an einen Arzt.

• Versuchen Sie niemals und unter keinen Umständen, einen Akku zu öffnen. Zusätzliche Sicherheitshinweise für Akkus und Ladegeräte

• Stellen Sie sicher, dass der Akku trocken und sauber ist, bevor Sie ihn in das Ladegerät legen.

• Verwenden Sie zum Aufladen der D EWALT NiMH-Akkus nur Ladegeräte mit der Kennzeichnung „NiMH“ oder „NiMH + NiCd“.

• Tragen Sie das Ladegerät niemals am Netzkabel. Ziehen Sie niemals am Netzkabel, um den Stecker des Ladegerätes aus der Steckdose zu ziehen. Halten Sie das Kabel von Hitze, Öl und scharfen Kanten fern.

• Setzen Sie das Ladegerät keinen feuchten oder nassen Umgebungsbedingungen aus.

• Versuchen Sie niemals, einen nassen Akku zu laden.

• Versuchen Sie niemals und unter keinen Umständen, einen Akku zu öffnen.

• Halten Sie sich bei der Entsorgung von Akkus an die Anweisungen auf der Rückseite dieser Bedienungsanleitung.

• Wenn Ladegeräte und Akkus nicht in Gebrauch sind, müssen sie an einem trockenen Ort unter Verschluss außerhalb der Reichweite von Kinder aufbewahrt werden. SCHILDER AM LADEGERÄT UND AM AKKU Die Piktogramme in diesem Handbuch und die Schilder am Ladegerät und am Akku zeigen folgende Symbole:DEUTSCH

Akku wird geladen. Akku ist geladen. Akku ist defekt. Temperaturverzögerung Nicht mit elektrisch leitenden Gegenständen berühren. Beschädigte Akkus nicht aufladen. Bedienungsanleitung vor Gebrauch lesen. Nur DEWALT-Akkus verwenden; andere Akkus könnten bersten und Sach- und Personenschäden verursachen. Das Gerät keiner Nässe aussetzen. Beschädigte Kabel sofort ersetzen lassen. Nur bei einer Umgebungstemperatur zwischen 4-40 °C aufladen. Akku umweltgerecht entsorgen. NiMH/NiCd+ Akku nicht ins Feuer werfen. Zum Aufladen von NiMH und NiCd- Akkus geeignet. Ladezeit ist den technischen Daten zu entnehmen. Zusätzliche Sicherheitsregeln für Schlagbohrschrauber

• Halten Sie das Werkzeug an den isolierten Griffen, wenn Sie in Bereichen arbeiten, in denen es mit verborgenen elektrischen Installationen oder seinem eigenen Netzkabel in Kontakt kommen könnte. Kontakt mit einem stromführenden Draht führt dazu, dass die freiliegenden Metallteile des Werkzeugs ebenfalls Strom führen und der Bediener bei Berührung einen Stromschlag erleidet.

• Bevor Sie Zubehörteile anbringen oder abnehmen bzw. Einstellungen oder Reparaturen vornehmen, schalten Sie das Gerät ab und nehmen Sie den Akku ab. Ein unbeabsichtigtes Einschalten des Geräts kann zu Verletzungen führen.

• Verwenden Sie ausschließlich die vom Hersteller für Ihr Modell empfohlenen Zubehörteile. Zubehörteile, die für ein bestimmtes Werkzeug geeignet sind, können bei Gebrauch mit einem anderen Werkzeug gefährlich sein. Bei Verwendung von ungeeigneten Zubehörteilen kann es zu Personenschäden kommen.

• Lesen und befolgen Sie stets alle Hinweise des Herstellers zu Dicht- oder Klebstoffen. Die Nichtbeachtung dieser Hinweise kann zu Körperverletzungen führen. Verwenden Sie das Werkzeug niemals auf einer Leiter. Lieferumfang Die Packung enthält: 1 Akku-Schlagbohrschrauber 2 Akkus 1 Ladegerät 1 Transportkoffer 1 Bedienungsanleitung 1 Explosionszeichnung

• Vergewissern Sie sich, dass Elektrowerkzeug, Teile und Zubehörteile beim Transport nicht beschädigt wurden.

• Nehmen Sie sich die Zeit, die Bedienungsanleitung vor Inbetriebnahme des Elektrowerkzeugs gründlich durchzulesen. Gerätebeschreibung (Abb. 1) WARNUNG: Nehmen Sie niemals Änderungen an dem Elektrowerkzeug oder seinen Teilen vor. Dies könnte zu Sach- und Personenschäden führen.

BESTIMMUNGSGEMÄSSER GEBRAUCH

Die Akku-Schlagbohrschrauber DW052, DW053, DW054, DW055, DW056 und DW057 sind für den professionellen Gebrauch bestimmt.DEUTSCH

Die Schlagbohrfunktion ist besonders hilfreich zum Eintreiben von Befestigungsteilen in Holz, Metall und Beton. Verwenden Sie das Werkzeug nicht in einer nassen Umgebung oder in der Nähe von brennbaren Flüssigkeiten oder Gasen. Akku-Schlagbohrer sind Elektrowerkzeuge für den professionellen Gebrauch. Lassen Sie Kinder nicht in Kontakt mit dem Werkzeug kommen. Personen unter 16 Jahren dürfen das Werkzeug nur unter Beaufsichtigung benutzen. a. Variabler Drehzahlschalter b. Rechts-/Linkslauf-Schalter c. Stahlhalter d. Pistolengriff e. Akku f. Freigabeknöpfe g. Ladegerät h. Ladekontrollleuchte (rot) Ladegerät Das Ladegerät DE9130 kann DEWALT NiCd Akkus von 7,2 bis 14,4 V laden. Das Ladegerät DE9116 kann DEWALT NiCd/NiMH Akkus von 7,2 bis 18 V laden. Elektrische Sicherheit Der Elektromotor ist nur für eine Netzspannung ausgelegt. Überprüfen Sie daher, ob die Netzspannung der auf dem Typenschild des Ladegerätes angegebenen Spannung entspricht. Vergewissern Sie sich außerdem, dass die Netzspannung des Ladegerätes mit der des Stromnetzes übereinstimmt. Ihr DEWALT-Ladegerät ist gemäß EN 60335 zweifach isoliert. Brug af forlængerledning Der bør ikke bruges forlængerledning, medmindre det er strengt nødvendigt. Brug en godkendt forlængerledning, som er egnet til din opladers indgangsstrøm (se tekniske data). Den minimale lederstørrelse er 1 mm

; den maksimale længde er 30 m. Zusammenbauen und Einstellen ACHTUNG: Entnehmen Sie vor dem Zusammenbauen und Einstellen immer den Akku. Schalten Sie das Werkzeug immer aus, bevor Sie den Akku einsetzen oder herausnehmen. ACHTUNG: Verwenden Sie nur

EWALT-Akkus und -Ladegeräte. Akku (Abb. 1) AKKUTYP Für die Modelle DW052 und DW053 wird ein 12 V Akku eingesetzt. Für die Modelle DW054 und DW055 wird ein 14,4 V Akku eingesetzt. Für die Modelle DW056 und DW057 wird ein 18 V Akku eingesetzt. Laden des Akkus (Abb. 2) Wenn der Akku (e) zum ersten Mal oder nach längerer Lagerung geladen wird, nimmt er nur 80 % der Nennkapazität auf. Erst nach mehreren Lade- und Entladezyklen erreicht der Akku die volle Kapazität. Prüfen Sie vor dem Laden des Akkus die Stromversorgung des Ladegerätes. Falls die Stromversorgung funktioniert, der Akku aber nicht geladen wird, sollten Sie Ihr Ladegerät in einer

EWALT-Kundendienstwerkstatt prüfen lassen. Beim Laden können sich Ladegerät und Akku erwärmen. Dies gehört zum normalen Betrieb und deutet nicht auf ein mögliches Problem hin. ACHTUNG: Laden Sie den Akku nicht bei einer Umgebungstemperatur von unter 4 °C oder über 40 °C. Empfohlene Ladetemperatur: ca. 24 °C. Um den Akku (d) zu laden, stecken Sie ihn gemäß der Abbildung in das Ladegerät (g) und schließen Sie dieses an die Stromversorgung an. Vergewissern Sie sich, dass der Akku vollständig im Ladegerät sitzt. Die rote Ladekontrollleuchte (h) muss blinken. Nach ungefähr einer Stunde schaltet die Ladekontrollleuchte von Blink- auf Dauerbetrieb. Der Akku ist nun vollständig geladen. Der Akku kann jederzeit entfernt werden oder aber längere Zeit (maximal 14 Tage) im angeschlossenen Ladegerät verbleiben. Einsetzen und Entfernen des Akkus

1. Stecken Sie den Akku (e) in den Handgriff, bis

er hörbar einrastet.

2. Um den Akku zu entfernen, drücken Sie die

beiden Freigabeknöpfe (f) gleichzeitig und ziehen Sie den Akku aus dem Handgriff heraus. Akkuschutzkappe (Abb. 2) Zum Abdecken der Kontakte eines abgenommenen Akkus liegt eine Schutzkappe (i) bei. Ohne Schutzkappe können lose Metallteile die Kontakte kurzschließen, was zu einem Brand sowie einer Beschädigung des Akkus führen kann.DEUTSCH

1. Nehmen Sie die Schutzkappe (i) ab, bevor Sie

den Akku (e) in das Ladegerät bzw. Werkzeug einsetzen.

2. Setzen Sie die Schutzkappe unmittelbar nach

Entnahme des Akkus aus dem Ladegerät bzw. Werkzeug über die Kontakte. ACHTUNG: Vergewissern Sie sich, dass die Schutzkappe richtig aufsitzt, bevor Sie einen abgenommenen Akku lagern oder transportieren. Automatischer Feinausgleich Beim automatischen Feinausgleich werden die einzelnen Zellen im Akku sowie deren Spitzenkapazität ausgeglichen. Akkus sollten nach jedem zehnten Lade-/Entladezyklus bzw. immer wenn der Akku nicht mehr die gewohnte Leistung liefert, über Nacht ausgeglichen werden. Um den Akku auszugleichen, legen Sie ihn wie gewohnt in das Ladegerät. Die rote Kontrollleuchte blinkt ununterbrochen und zeigt damit an, dass der Ladezyklus begonnen hat. Nachdem der einstündige Ladezyklus abgeschlossen ist, bleibt die Kontrollleuchte eingeschaltet und blinkt nicht mehr. Der Akku ist nun vollständig aufgeladen und kann jederzeit verwendet werden. Wenn der Akku nach dem anfänglichen einstündigen Ladevorgang im Ladegerät gelassen wird, leitet das Ladegerät automatisch den Feinausgleichsmodus ein. Dieser Modus wird bis zu 8 Stunden lang fortgesetzt. Der Akku kann während dieser Betriebsart aber jederzeit herausgenommen werden. Temperaturverzögerung Wenn das Ladegerät feststellt, dass der Akku zu heiß oder zu kalt ist, wird automatisch die Temperaturverzögerung ausgelöst, d. h. der Ladevorgang wird so lange ausgesetzt, bis der Akku eine normale Temperatur erreicht hat. Das Ladegerät schaltet dann automatisch auf Ladebetrieb. Dieses Funktionsmerkmal gewährt die maximale Lebensdauer des Akkus. Die rote Ladekontrollleuchte blinkt während der Temperaturverzögerung erst lang, dann kurz. ZUSAMMENBAU Einstecken und Entfernen eines Bits (Abb. 1. 4) DW052, DW054, DW056 Das Werkzeug verwendet ein 1/4"-Inbussystem mit Verriegelungshülse auf.

1. Ziehen Sie die Hülse/den Stahlhalter (c)

nach vorne und stecken Sie das Bit bis zum Anschlag in die Hülse. Lassen Sie die Hülse los, um das Bit sicher zu befestigen.

2. Zum Entfernen des Bits, schieben Sie zunächst

die Hülse nach vorne und ziehen dann das Bit heraus. Anbringen und Entfernen der Steckschlüsseleinsätze (Abb. 1. 4) DW053, DW055, DW057 Das Werkzeug weist einen 1/2"-Vierkanttreiber mit Raststift auf.

ANBRINGEN DER STECKSCHLÜSSELEINSÄTZE

1. Richten Sie das Loch (j) in der Seite des

Steckschlüsseleinsatzes auf den Raststift (k) an der Aufnahme aus.

2. Drücken Sie den Steckschlüsseleinsatz (l) auf

die Aufnahme/den Stahlhalter bis er einrastet. Falls erforderlich leicht einklopfen.

ENTFERNEN DER STECKSCHLÜSSELEINSÄTZE

Drücken Sie den Raststift (k) durch das Loch am Steckschlüsseleinsatz und ziehen Sie den Einsatz aus der Aufnahme. Rechts-/Linkslauf-Schalter (Abb. 3) Unter Verwendung des Rechts-Linkslauf-Schalters (b) können Sie wie gezeigt den Rechts- oder Linkslauf des Werkzeugs wählen (siehe Pfeile am Werkzeug). VORSICHT: Achten Sie immer darauf, dass der Motor vollkommen zum Stillstand kommt, bevor Sie die Drehrichtung wechseln. Beim ersten Betrieb des Werkzeugs nach einem Drehrichtungswechsel kann bei der Inbetriebnahmen evtl. ein Klickgeräusch zu hören sein. Bedienungsanleitung ACHTUNG: Beachten Sie stets die Sicherheitshinweise und anwendbaren Vorschriften. Vergewissern Sie sich vor dem Betrieb, dass der Akku (vollständig) geladen ist. BETRIEB ACHTUNG: Bevor Sie Zubehörteile anbringen oder abnehmen bzw. Einstellungen oder ReparaturenDEUTSCH

vornehmen, schalten Sie das Gerät aus und nehmen Sie den Akku ab. Sichern Sie den Auslöser, wenn das Werkzeug nicht in Gebrauch ist bzw. gelagert wird. Vor dem Betrieb

1. Wählen Sie das gewünschte Bit oder den

Steckschlüsseleinsatz.

2. Drücken Sie zum Einschalten des Werkzeugs

den variablen Drehzahlschalter (a). Der auf den variablen Drehzahlschalter ausgeübte Druck bestimmt die Werkzeugdrehzahl.

3. Um das ausgeschaltete Werkzeug zu verriegeln,

schieben Sie den Rechts-/Linkslauf-Schalter (b) in die mittlere Position. Betrieb

1. Wählen Sie anhand des Rechts-/Linkslauf-

Schalters (b) die Rechts- oder Linksdrehung.

2. Befolgen Sie die der jeweiligen Anwendung

entsprechende unten aufgeführte Anleitung.

3. Drücken Sie den variablen Drehzahlschalter (a).

4. Überprüfen Sie nach dem Festziehen das

Drehmoment mit einem Drehmomentschlüssel. Schrauben

1. Setzen Sie die Spitze des Bits in den Kopf der

2. Halten Sie das Werkzeug gerade auf die

Schraube ausgerichtet und legen Sie leichten Druck an, sobald das Werkzeug die Arbeitsfläche berührt. Setzen von Muttern

1. Setzen Sie den Steckschlüsseleinsatz auf den

Schraubenkopf oder die Mutter.

2. Halten Sie Werkzeug gerade auf das

Befestigungsteil ausgerichtet. Anzugszeit Dieses Werkzeug benötigt zum Festziehen der meisten Befestigungsteile nur wenige Sekunden. Das Verhältnis zwischen Anzugszeit und Drehmoment ist muss durch Erfahrung festgestellt werden. WARNUNG: Zu festes Anziehen kann das Bit oder den Schraubenkopf beschädigen. Verwenden Sie mit Ihrem Werkzeug nur das dafür bestimmte Schlagzubehör. Nähere Informationen über passendes Zubehör erhalten Sie von Ihrem Fachhändler. WARTUNG Ihr DEWALT-Elektrowerkzeug wurde für eine lange Lebensdauer bei möglichst geringem Wartungsaufwand entwickelt. Ein dauerhafter, einwandfreier Betrieb setzt sachgemäße Wartung und regelmäßige Reinigung des Werkzeugs voraus. Schmierung Dieses Werkzeug benötigt keine zusätzliche Schmierung. Reinigung

• Reinigen Sie das Gehäuse des Ladegerätes mit einem weichen Tuch. Ziehen Sie vorher den Netzstecker des Ladegerätes aus der Steckdose.

• Entnehmen Sie vor der Reinigung Ihres Werkzeuges den Akku.

• Achten Sie darauf, dass die Lüftungsschlitze nicht blockiert sind. Reinigen Sie das Gehäuse regelmäßig mit einem weichen Tuch. Sonderzubehör WARNUNG: Da anderes Zubehör von Drittanbietern von DEWALTnicht mit diesem Produkt geprüft wurde, könnte die Verwendung von solchem Zubehör gefährlich sein. Zur Vermeidung einer Verletzungsgefahr sollten nur die von DEWALT empfohlenen Zubehörteile mit diesem Produkt verwendet werden. Nähere Informationen über passendes Zubehör erhalten Sie von Ihrem Fachhändler. Umweltschutz Getrennte Sammlung Dieses Produkt darf nicht zusammen mit normalem Hausmüll entsorgt werden.DEUTSCH

Wenn Sie Ihr D EWALT Produkt ersetzen möchten oder es ausgedient hat, entsorgen Sie es nicht mit dem normalen Hausmüll. Geben Sie dieses Produkt an Sammelstellen zur getrennten Erfassung ab oder stellen Sie es zur Abholung bereit. Durch getrennte Sammlung von gebrauchten Produkten und Verpackungen kann sichergestellt werden, dass sie dem Recycling zugeführt und wiederverwertet werden. Die Wiederverwendung von recyceltem Material trägt zur Verhinderung von Umweltverschmutzung und zur Reduzierung des Rohstoffsbedarfs bei. Nach Maßgabe örtlicher Vorschriften ist die getrennte Sammlung von elektrischen Geräten u. U. über Abholung, Sammelstellen oder den Fachhändler möglich, wo das Produkt ursprünglich bezogen wurde.

EWALT betreibt eine Einrichtung zur Sammlung und zum Recycling von ausgedienten DEWALT- Produkten. Wenn Sie von diesem Service Gebrauch machen möchten, bringen Sie Ihr Produkt zur Kundendienstwerkstatt zurück, die es für Sie dem Recycling zuführen wird. Für die Adresse einer Kundendienstwerkstatt in Ihrer Nähe setzen Sie sich bitte mit der örtlichen DEWALT-Niederlassung unter der in dieser Anleitung angegebenen Anschrift in Verbindung. Eine Übersicht der DEWALT-Kundendienstwerkstätten und weitere Informationen zu Servicerichtlinien und Kontaktadressen finden Sie auch im Internet: www.2helpU.com. Akku Dieser langlebige Akku muss aufgeladen werden, wenn die Leistung nicht mehr für Arbeiten ausreicht, die bei voller Ladung leicht durchgeführt werden konnten. Am Ende des technischen Lebens ist der Akku umweltgerecht zu entsorgen:

• Entladen Sie den Akku vollständig und entnehmen Sie ihn aus dem Werkzeug.

• NiMH- und NiCd-Akkus sind wiederverwertbar. Zur Wiederverwertung oder umweltverträglichen Entsorgung sind sie bei einer kommunalen Sammelstelle abzugeben oder direkt an

EWALT einzuschicken. Auf keinen Fall dürfen Akkus über den Hausmüll entsorgt werden. Ausgediente Werkzeuge Ausgediente netz- und akkubetriebene DEWALT- Werkzeuge können beim Handel abgegeben oder direkt an DEWALT eingeschickt werden.DEUTSCH

• RISIKOLOSE 30-TAGE ZUFRIEDENHEITSGARANTIE • Wenn Sie mit der Leistung Ihres DEWALT- Elektrowerkzeuges nicht völlig zufrieden sind, können Sie es unter Vorlage des Originalkaufbeleges ohne Weiteres innerhalb von 30 Tagen bei der Verkaufsstelle im Originallieferumfang zurückgeben und erhalten eine Rückerstattung des Kaufpreises.

• 1 JAHR KOSTENLOSER SERVICEVERTRAG • Innerhalb der ersten 12 Monate nach dem Kauf werden Wartungs- oder Kundendienstleistungen für Ihr D EWALT- Elektrowerkzeug unter Vorlage des Originalkaufbeleges von einer DEWALT- Kundendienstwerkstatt ausgeführt. Dies umfasst Arbeits- und Ersatzteilkosten für Elektrowerkzeuge. Zubehör ist nicht enthalten.

• 1 JAHR GARANTIE • Wenn Ihr DEWALT-Produkt innerhalb von 12 Monaten ab dem Kaufdatum aufgrund von Material- oder Verarbeitungsfehlern unbrauchbar wird, garantieren wir den kostenlosen Ersatz aller schadhaften Teile oder nach unserem Ermessen den kostenlosen Ersatz des Gerätes unter folgenden Voraussetzungen:

• Das Produkt wurde nicht unsachgemäß eingesetzt.

• Reparaturversuche wurden nicht von unbefugten Personen durchgeführt.

• Der Originalkaufbeleg wird vorlegt. Diese Garantie gilt zusätzlich zu den Ihnen als Verbraucher zustehenden gesetzlichen Gewährleistungsansprüchen. Die Adresse der nächstgelegenen D EWALT- Kundendienstwerkstatt erfahren Sie unter der entsprechenden Telefonnummer auf der Rückseite dieser Anleitungen. Eine Übersicht der D EWALT-Kundendienstwerkstätten und weitere Informationen zu Servicerichtlinien und Kontaktadressen finden Sie auch im Internet: www.2helpU.com.ENGLISH
