BEDIENUNGSANLEITUNG DCF896 DEWALT

DeWALT erklärt hiermit, dass diese unter Technische Daten beschriebenen Produkte die folgenden Vorschriften erfüllen: 2006/42/EG, EN62841-1:2014, EN62841-2-2:2014. Diese Produkte erfüllen auch die Anforderungen von Richtlinie 2014/53/EU und 2011/65/EU. Für weitere Informationen wenden Sie sich bitte an DeWALT unter der folgenden Adresse oder schauen Sie auf der Rückseite dieser Betriebsanleitungnach. Der Unterzeichnete ist verantwortlich für die Zusammenstellung des technischen Dossiers und gibt diese Erklärung im Namen von DeWALT ab. Markus Rompel Vizepräsident of Engineering, PTE-Europa DeWALT , Richard-Klinger-Straße 11 D-65510 Idstein, Deutschland

WARNUNG: Zur Reduzierung der Verletzungsgefahr bitte die Bedienungsanleitunglesen. Definitionen: Sicherheitsrichtlinien Im Folgenden wird die Relevanz der einzelnen Warnhinweise erklärt. Bitte lesen Sie das Handbuch und achten Sie auf dieseSymbole.

GEFAHR: Weist auf eine unmittelbar drohende gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungenführt.

WARNUNG: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führenkann.

VORSICHT: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, u. U. zu leichten oder mittelschweren Verletzungen führenkann. Herzlichen Glückwunsch! Sie haben sich für ein Gerät von DeWALT entschieden. Langjährige Erfahrung, sorgfältige Produktentwicklung und Innovation machen DeWALT zu einem zuverlässigen Partner für professionelle Anwender vonElektrowerkzeugen. Technische Daten

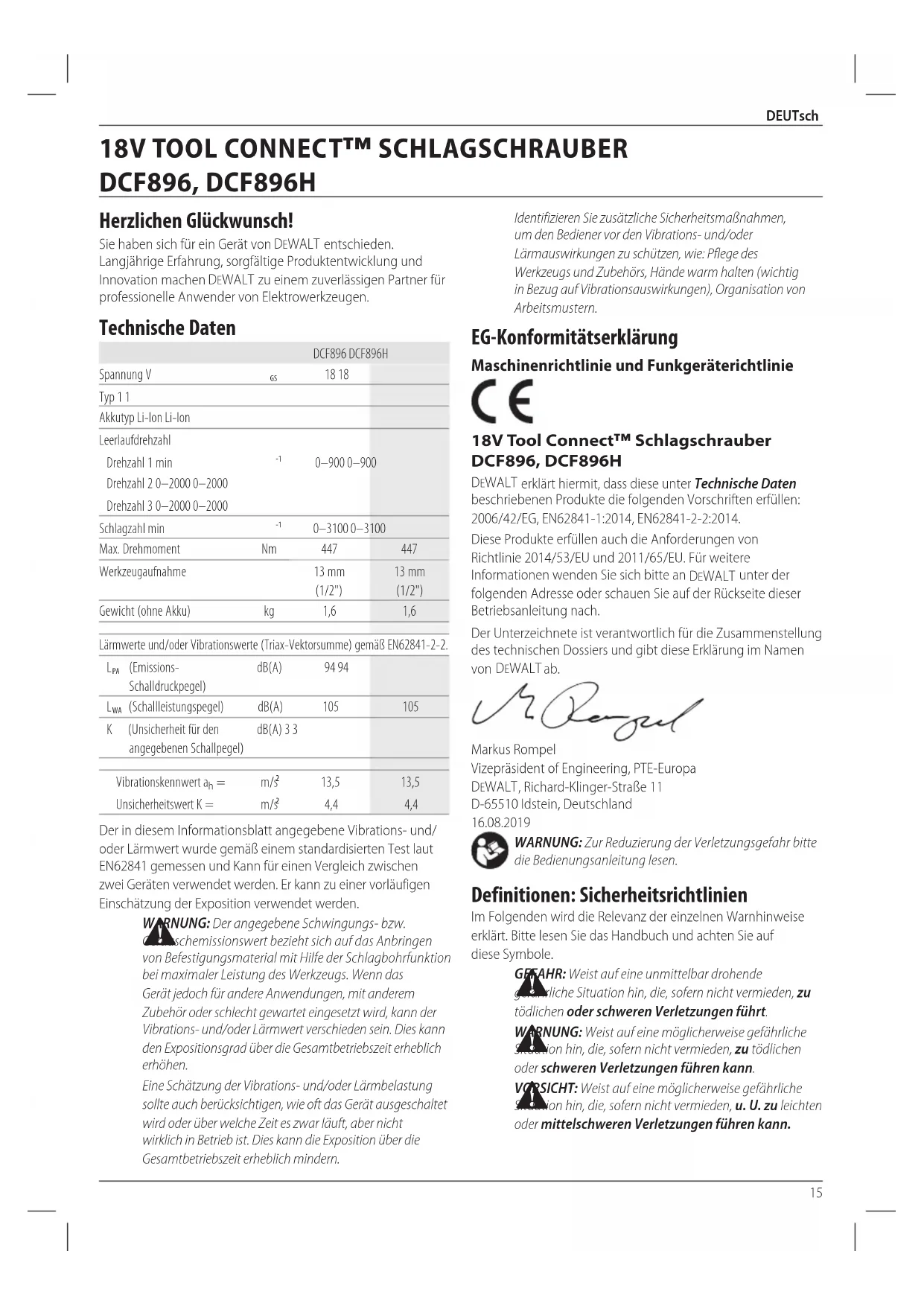

Typ 1 1 Akkutyp Li-Ion Li-Ion Leerlaufdrehzahl Drehzahl 1 min

0–900 0–900 Drehzahl 2 0–2000 0–2000 Drehzahl 3 0–2000 0–2000 Schlagzahl min

0–3100 0–3100 Max. Drehmoment Nm 447 447 Werkzeugaufnahme 13 mm (1/2") 13 mm (1/2") Gewicht (ohne Akku) kg 1,6 1,6 Lärmwerte und/oder Vibrationswerte (Triax-Vektorsumme) gemäß EN62841-2-2.

(Schallleistungspegel) dB(A) 105 105 K (Unsicherheit für den angegebenen Schallpegel) dB(A) 3 3 Vibrationskennwert a

13,5 13,5 Unsicherheitswert K = m/s

4,4 4,4 Der in diesem Informationsblatt angegebene Vibrations- und/ oder Lärmwert wurde gemäß einem standardisierten Test laut EN62841 gemessen und Kann für einen Vergleich zwischen zwei Geräten verwendet werden. Er kann zu einer vorläufigen Einschätzung der Exposition verwendet werden.

WARNUNG: Der angegebene Schwingungs- bzw. Geräuschemissionswert bezieht sich auf das Anbringen von Befestigungsmaterial mit Hilfe der Schlagbohrfunktion bei maximaler Leistung des Werkzeugs. Wenn das Gerät jedoch für andere Anwendungen, mit anderem Zubehör oder schlecht gewartet eingesetzt wird, kann der Vibrations- und/oder Lärmwert verschieden sein. Dies kann den Expositionsgrad über die Gesamtbetriebszeit erheblich erhöhen. Eine Schätzung der Vibrations- und/oder Lärmbelastung sollte auch berücksichtigen, wie oft das Gerät ausgeschaltet wird oder über welche Zeit es zwar läuft, aber nicht wirklich in Betrieb ist. Dies kann die Exposition über die Gesamtbetriebszeit erheblich mindern.

Deutsch (übersetzt von den originalanweisungen)16 DEUTsch Adapterstecker an geerdeten Elektrogeräten. Unveränderte Stecker und passende Steckdosen mindern die Gefahr eines elektrischenSchlages. b ) Vermeiden Sie Körperkontakt mit geerdeten Flächen, wie Rohre, Radiatoren, Herde und Kühlgeräte. Es besteht eine erhöhte Gefahr für einen elektrischen Schlag, wenn Ihr Körper geerdetist. c ) Setzen Sie Elektrogeräte keinem Regen oder feuchter Umgebung aus. Wenn Wasser in das Elektrogerät eindringt, erhöht sich die Gefahr eines elektrischenSchlages. d ) Überlasten Sie das Kabel nicht. Verwenden Sie niemals das Kabel, um das Elektrogerät zu tragen oder durch Ziehen vom Netz zu trennen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder beweglichen Teilen. Beschädigte oder verhedderte Kabel erhöhen die Gefahr eines elektrischenSchlages. e ) Wenn Sie ein Elektrogerät im Freien betreiben, verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel. Die Verwendung von für den Außeneinsatz geeigneten Kabeln mindert die Gefahr eines elektrischenSchlages. f ) Wenn der Betrieb eines Elektrogerätes in feuchter Umgebung unumgänglich ist, verwenden Sie eine durch einen Fehlerstromschutzschalter (FI-Schalter oder Rcd) geschützte Stromversorgung. Der Einsatz eines Fehlerstromschutzschalters mindert die Gefahr eines elektrischenSchlages.

3) Sicherheit von Personen

a ) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Betrieb eines Elektrogerätes kann zu schweren Verletzungenführen. b ) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste HINWEIS: Weist auf ein Verhalten hin, das nichts mit Verletzungen zu tun hat, aber, wenn es nicht vermieden wird, zu Sachschäden führenkann.

Weist auf ein Stromschlagrisikohin.

Weist auf eine Brandgefahrhin. Allgemeine Sicherheitswarnhinweise für Elektrowerkzeuge

WARNUNG: Beachten Sie alle Sicherheitshinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie die folgenden Anweisungen nicht beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommen.

BEWAHREN SIE ALLE WARNHINWEISE UND

ANWEISUNGEN ZUM SPÄTEREN

NACHSCHLAGEN AUF Der Begriff „Elektrowerkzeug“ in den Warnhinweisen bezieht sich auf Ihr netzbetriebenes Elektrowerkzeug (mit Kabel) oder auf Ihr akkubetriebenes (kabelloses)Elektrowerkzeug.

1) Sicherheit im Arbeitsbereich

a ) Halten Sie den Arbeitsbereich sauber und gut ausgeleuchtet. Unaufgeräumte oder dunkle Bereiche begünstigenUnfälle. b ) Betreiben Sie das Elektrowerkzeug nicht in explosionsgefährdeten Umgebungen, in denen sich z. B. brennbare Flüssigkeiten, Gase oder Staub befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzündenkönnen. c ) Halten Sie Kinder und Zuschauer fern, während Sie ein Elektrogerät betreiben. Ablenkung kann dazu führen, dass Sie die Kontrolle über das Gerätverlieren.

2) Elektrische Sicherheit

a ) Der Stecker des Elektrogerätes muss in die Steckdose passen. Ändern Sie niemals den Stecker in irgendeiner Form. Verwenden Sie keinerlei Akkus Ladegeräte/Ladedauer (Minuten) Kat # V

Gewicht17 DEUTsch Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko vonVerletzungen. c ) Vermeiden Sie unbeabsichtigtes Starten. Vergewissern Sie sich, dass der Schalter in der AUS-Position ist, bevor Sie das Gerät an die Stromversorgung und/oder an den Akku anschließen oder wenn Sie das Gerät aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällenführen. d ) Entfernen Sie alle Einstellschlüssel oder Werkzeuge, bevor Sie das Elektrogerät einschalten. Werkzeuge oder Schlüssel, die an rotierenden Teilen des Elektrogerätes angebracht sind, können zu Verletzungenführen. e ) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besserkontrollieren. f ) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung und keinen Schmuck. Halten Sie Haare und Kleidung von beweglichen Teilen fern. Lose sitzende Kleidung, Schmuck oder lange Haare können sich in den beweglichen Teilenverfangen. g ) Wenn Geräte für den Anschluss an eine Staubabsaugung und Staubsammlung vorgesehen sind, vergewissern Sie sich, dass diese richtig angeschlossen sind und verwendet werden. Der Einsatz von Staubsammlern kann staubbedingte Gefahrenmindern. h ) Vermeiden Sie, durch die häufige Nutzung des Werkzeugs in einen Trott zu verfallen und Prinzipien für die Werkzeugsicherheit zu ignorieren. Eine unachtsame Aktion kann im Bruchteil einer Sekunde zu schweren Verletzungenführen.

4) Verwendung und Pflege des

Elektrogerätes a ) Überlasten Sie das Elektrogerät nicht. Verwenden Sie das für Ihre Arbeit passende Elektrogerät. Das richtige Gerät wird die Aufgabe besser und sicherer erledigen, wenn es bestimmungsgemäß verwendetwird. b ) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariertwerden. c ) Trennen Sie den Stecker vom Netz und/ oder den Akku (sofern abnehmbar) vom Elektrowerkzeug, bevor Sie Einstellungen am Gerät vornehmen, Zubehör wechseln oder es aufbewahren. Diese Vorbeugemaßnahmen mindern die Gefahr, dass das Elektrogerät unbeabsichtigtstartet. d ) Bewahren Sie nicht verwendete Elektrogeräte für Kinder unerreichbar auf und lassen Sie nicht zu, dass Personen ohne Erfahrung mit dem Elektrogerät oder mit diesen Anweisungen das Elektrogerät bedienen. Elektrogeräte sind in den Händen nicht geschulter Personengefährlich. e ) Elektrowerkzeuge und Zubehör müssen gepflegt werden. Prüfen Sie, ob bewegliche Teile verzogen oder ausgeschlagen, ob Teile gebrochen oder in einem Zustand sind, der den Betrieb des Elektrogerätes beeinträchtigen kann. Bei Beschädigungen lassen Sie das Elektrogerät reparieren, bevor Sie es verwenden. Viele Unfälle entstehen wegen mangelnder Wartung derElektrogeräte. f ) Halten Sie Schneidwerkzeuge scharf und sauber. Richtig gewartete Schneidwerkzeuge mit scharfen Klingen blockieren seltener und sind leichter unter Kontrolle zuhalten. g ) Verwenden Sie Elektrogeräte, Zubehör und Einsätze (Bits) usw. gemäß diesen Anweisungen und unter Berücksichtigung der Arbeitsbedingungen und der Aufgabe. Wenn Sie das Elektrogerät für Aufgaben verwenden, die nicht bestimmungsgemäß sind, kann dies zu gefährlichen Situationenführen. h ) Halten Sie die Griffe trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Oberflächen unterbinden die sichere Bedienbarkeit und Kontrolle über das Werkzeug in unerwartetenSituationen.

5) Verwendung und Pflege von

Akkugeräten a ) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Ein Ladegerät, das für einen bestimmten Akkutyp geeignet ist, kann zu Brandgefahr führen, wenn es mit einem anderen Akku verwendetwird. b ) Verwenden Sie Elektrogeräte nur mit den speziell vorgesehenen Akkus. Der Einsatz anderer Akkus kann zu Verletzungs- und Brandgefahrführen. c ) Wenn Akkus nicht verwendet werden, halten Sie sie von anderen Metallteilen, z. B. Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallteilen fern, die eine Verbindung zwischen den Polen verursachen können. Wenn die Akkupole kurzgeschlossen werden, kann dies zu Verbrennungen oder einem Brandführen. d ) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungenführen. e ) Verwenden Sie kein Akkupack oder Werkzeug, das beschädigt ist oder modifiziert wurde. Beschädigte oder modifizierte Akkus können unvorhersehbare Reaktionen auslösen und zu Bränden, Explosionen oder Verletzungenführen.18 DEUTsch f ) Setzen Sie das Akkupack oder Werkzeug keinem Feuer oder übermäßig hohen Temperaturen aus. Die Belastung durch Feuer oder Temperaturen über 130 °C kann zur Explosionführen. g ) Befolgen Sie alle Ladeanweisungen und laden Sie das Akkupack oder Werkzeug nicht außerhalb des in den Anweisungen festgelegten Temperaturbereichs auf. Ein unsachgemäßer Ladevorgang oder Temperaturen außerhalb des festgelegten Bereichs können den Akku schädigen und die Brandgefahrerhöhen.

a ) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original- Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhaltenbleibt. b ) Führen Sie niemals Wartungsarbeiten an beschädigten Akkus durch. Die Wartung von Akkupacks darf nur vom Hersteller selbst oder autorisierten Dienstleistern durchgeführtwerden. Zusätzliche Sicherheitshinweise für Schlagschrauber

• Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Arbeiten durchgeführt werden, bei denen das Gerät versteckte Leitungen berühren könnte. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlagführen. Restrisiken Trotz Beachtung der geltenden Sicherheitsvorschriften und des Einsatzes von Schutzvorrichtungen können bestimmte Risiken nicht vermieden werden. Diese sind:

• Beeinträchtigung desGehörs.

• Verletzungsgefahr durch umherfliegendeTeilchen.

• Verbrennungsgefahr durch während des Betriebes heiß werdendeZubehörteile.

• Verletzungsgefahr durch andauerndenGebrauch.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

DeWALT -Ladegeräten müssen keine Einstellungen vorgenommen werden, und sie wurden für eine möglichst einfache Bedienungkonzipiert. Elektrische Sicherheit Der Elektromotor wurde für eine einzige Spannung konstruiert. Überprüfen Sie immer, ob die Spannung des Akkus der Spannung auf dem Typenschild entspricht. Stellen Sie auch sicher, dass die Spannung Ihres Ladegeräts der Netzspannungentspricht. Ihr DeWALT Ladegerät ist gemäß EN60335 doppelt isoliert. Es muss deshalb nicht geerdetwerden. Wenn das Stromversorgungskabel beschädigt ist, muss es durch ein speziell ausgestattetes Kabel ersetzt werden, dass bei der DeWALT Kundendienstorganisation erhältlichist. Bei Ersatz des Netzkabels achten Sie auf Verwendung des SchweizerNetzsteckers. Typ 11 für Klasse II (Doppelisolierung) – Geräte Typ 12 für Klasse I (Schutzleiter) – Geräte Ortsveränderliche Geräte, die im Freien verwendet werden, müssen über einen Fehlerstromschutzschalter angeschlossenwerden. Verwendung eines Verlängerungskabels Ein Verlängerungskabel sollte nur verwendet werden, wenn es absolut notwendig ist. Verwenden Sie ein zugelassenes Verlängerungskabel, das für die Leistungsaufnahme Ihres Ladegerätes geeignet ist (siehe Technische Daten). Der Mindestquerschnitt der Leitungen beträgt 1mm² und die Höchstlänge beträgt 30m. Wenn Sie eine Kabeltrommel verwenden, wickeln Sie das Kabel vollständigab. Wichtige Sicherheitshinweise für alle Akku-Ladegeräte BEWAHREN SIE DIESE ANWEISUNGEN AUF: Dieses Handbuch enthält wichtige Sicherheits- und Betriebsanweisungen für kompatible Ladegeräte (siehe Technische Daten).

• Lesen Sie vor der Verwendung des Ladegeräts alle Anweisungen und Warnhinweise auf dem Ladegerät und demAkku.

WARNUNG: Stromschlaggefahr. Keine Flüssigkeiten in das Ladegerät gelangen lassen. Dies kann einen elektrischen Schlag zur Folgehaben.

WARNUNG: Wir empfehlen die Verwendung einer Fehlerstromschutzeinrichtung mi einemt Nennfehlerstrom von maximal30mA.

VORSICHT: Verbrennungsgefahr. Zur Reduzierung der Verletzungsgefahr sollten nur Akkus von DeWALT

verwendet werden. Andere Akkutypen können bersten und Verletzungen und Sachschädenverursachen.

VORSICHT: Lassen Sie nicht zu, dass Kinder mit dem Werkzeugspielen. HINWEIS: Wenn das Ladegerät in die Steckdose gesteckt wird, können die Ladekontakte im Ladegerät unter bestimmten Bedingungen durch Fremdmaterial kurzgeschlossen werden. Leitfähige Fremdmaterialien, z.B. unter anderem Stahlwolle, Alufolie oder angesammelte Metallpartikel, sollten von Hohlräumen des Ladegeräts ferngehalten werden. Ziehen Sie den Netzstecker des Ladegerätes immer aus der Steckdose, wenn kein Akku in der Vertiefung steckt. Ziehen Sie den Netzstecker des Ladegerätes vor dem Reinigen aus derSteckdose.

• Der Akku darf NIEMALS in einem anderen Ladegerät, außer dem in diesem Handbuch beschriebenen, aufgeladen werden. Das Ladegerät und der Akku wurden speziell zur gemeinsamen Verwendungkonzipiert.19 DEUTSCH

• Diese Ladegeräte sind ausschließlich für das Laden von DeWALT Akkus bestimmt. Eine anderweitige Verwendung kann zu Brand führen oder gefährliche oder tödliche Verletzungen durch Elektroschockverursachen.

• Setzen Sie das Ladegerät weder Regen noch Schneeaus.

• Ziehen Sie immer am Stecker und nicht am Kabel, um das Ladegerät von der Stromquelle zu trennen. Dadurch wird das Risiko einer Beschädigung von Stecker und Kabelreduziert.

• Verlegen Sie das Netzkabel so, dass niemand darauf treten oder darüber stolpern kann, und dass es keinen sonstigen schädlichen Einflüssen oder Belastungen ausgesetztwird.

• Ein Verlängerungskabel sollte nur dann verwendet werden, wenn es absolut notwendig ist. Ein ungeeignetes Verlängerungskabel kann zu Brand führen oder gefährliche oder tödliche Verletzungen durch Elektroschockverursachen.

• Stellen Sie keine Gegenstände auf das Ladegerät bzw. stellen Sie das Ladegerät nicht auf eine weiche Oberfläche. Dadurch könnten die Lüftungsschlitze blockiert und das Gerät überhitzt werden. Stellen Sie das Ladegerät von Hitzequellen entfernt auf. Das Ladegerät ist oben und unten am Gehäuse mit Lüftungsschlitzenversehen.

• Betreiben Sie das Ladegerät nicht mit einem beschädigten Netzkabel oder Netzstecker—beschädigte Teile sind unverzüglichauszuwechseln.

• Benutzen Sie das Ladegerät nicht, wenn es einen harten Stoß erlitten hat, fallen gelassen oder anderweitig beschädigt wurde. Bringen Sie es zu einer autorisiertenKundendienststelle.

• Das Ladegerät darf nicht zerlegt werden. Bringen Sie es zu einer autorisierten Kundendienststelle, wenn es gewartet oder repariert werden muss. Ein unsachgemäßer Zusammenbau kann gefährliche oder tödliche Verletzungen durch Elektroschock verursachen oder zu Brandführen.

• Zur Vermeidung von Gefahren muss ein beschädigtes Netzkabel unverzüglich vom Hersteller, einer Kundendienststelle oder einer anderen qualifizierten Person ausgetauschtwerden.

• Ziehen Sie den Netzstecker des Ladegerätes vor dem Reinigen aus der Steckdose. Dadurch wird das Risiko eines Stromschlags reduziert. Durch alleiniges Herausnehmen des Akkus wird dieses Risiko nichtreduziert.

• Versuchen Sie NIEMALS 2 Ladegeräte miteinander zuverbinden.

• Das Ladegerät wurde für den Betrieb mit standardmäßigem 230V Netzstrom konzipiert. Es darf mit keiner anderen Spannung verwendet werden. Dies gilt nicht für dasFahrzeugladegerät. Laden des Akkus (Abb. [Fig.] B)

1. Stecken Sie das Ladegerät in eine geeignete Steckdose,

bevor Sie das Akkupackeinsetzen.

2. Legen Sie das Akkupack

in das Ladegerät ein und vergewissern Sie sich, dass es vollständig eingerastet ist. Die rote Leuchte (Aufladen) blinkt wiederholt und zeigt dadurch an, dass der Ladevorgang begonnenwurde.

3. Der Abschluss des Ladevorgangs wird dadurch angezeigt,

dass das rote Licht dauerhaft leuchtet. Der Akku ist vollständig aufgeladen und kann jetzt verwendet oder in der Ladestation gelassen werden. Um das Akkupack aus dem Ladegerät zu entnehmen, drücken Sie den Akku- Löseknopf

amAkkupack. HINWEIS: Um die maximale Leistung und Lebensdauer der Li-Ionen-Akkus zu gewährleisten, laden Sie das Akkupack vor der ersten Verwendung vollständigauf. Bedienung des Ladegeräts Siehe Anzeigen unten zum Ladezustand derAkkus. Anzeigen am Ladegerät Wird geladen Vollständig aufgeladen Verzögerung heißer/kalter Akku*

• Die rote Leuchte blinkt in der Zeit weiter, aber eine gelbe Anzeige leuchtet bei diesem Vorgang dauerhaft. Sobald der Akku eine angemessene Temperatur erreicht hat, geht die gelbe Leuchte aus und das Ladegerät nimmt den Ladevorgang wiederauf. Diese/s kompatible/n Ladegerät/e lädt keine defekten Akkus auf. Das Ladegerät zeigt einen defekten Akku an, indem es nichtleuchtet. HINWEIS: Dies kann auch auf ein Problem mit dem Ladegeräthinweisen. Wenn das Ladegerät auf ein Problem hinweist, bringen Sie es zusammen mit dem Akku zur Überprüfung zu einer autorisiertenServicestelle. Verzögerung heißer/kalter Akku Wenn das Ladegerät erkennt, dass ein Akku zu heiß oder zu kalt ist, startet es automatisch eine „Verzögerung heißer/kalter Akku“, bis der Akku eine angemessene Temperatur erreicht hat. Das Ladegerät schaltet dann automatisch in den Lademodus. Diese Funktion gewährleistet eine maximale Lebensdauer desAkkus. Ein kalter Akku wird mit einer geringeren Geschwindigkeit als ein warmer Akku geladen. Der Akku wird während des gesamten Ladevorgangs mit der geringeren Geschwindigkeit geladen, die sich auch nicht erhöht, wenn der Akku wärmerwird. Das Ladegerät DCB118 ist mit einem internen Gebläse ausgestattet, um das Akkupack zu kühlen. Das Gebläse wird automatisch eingeschaltet, wenn das Akkupack gekühlt werden muss. Benutzen Sie das Ladegerät nicht, wenn das Gebläse nicht ordnungsgemäß funktioniert oder die Lüftungsschlitze blockiert sind. Verhindern Sie, dass Fremdkörper in das Ladegerät eintretenkönnen.20 DEUTSCH Elektronischen Schutzsystem XR Li-Ionen-Werkzeuge sind mit einem elektronischen Schutzsystem ausgestattet, das den Akku vor Überladung, Überhitzung und vollständiger Entladungschützt. Das Werkzeug wird automatisch ausgeschaltet, sobald sich das elektronische Schutzsystem einschaltet. Wenn dies geschieht, setzen Sie das Lithium-Ionen-Akku in das Ladegerät, bis es vollständig aufgeladenist. Wandmontage Diese Ladegeräte sind so konzipiert, dass sie an der Wand oder aufrecht auf einem Tisch oder einer Arbeitsoberfläche montiert werden. Positionieren Sie das Ladegerät bei Wandmontage in Reichweite einer Steckdose und abseits von Kanten oder anderen Hindernissen, die den Luftstrom beeinträchtigen könnten. Nutzen Sie die Rückseite des Ladegeräts als Schablone für die Position der Montageschrauben an der Wand. Montieren Sie das Ladegerät mit Schnellbauschrauben (separat erhältlich), die mindestens 25,4mm lang sind und einen Schraubenkopfdurchmesser von 7-9mm haben. Diese müssen in optimaler Tiefe in das Holz geschraubt werden, sodass ca. 5,5mm der Schraube frei liegen. Richten Sie die Schlitze auf der Rückseite des Ladegeräts mit den frei liegenden Schrauben aus, und führen Sie diese vollständig in die Schlitzeein. Anweisungen zur Reinigung des Ladegeräts

WARNUNG: Stromschlaggefahr. Trennen Sie das Gerät vor der Reinigung von der Steckdose. Schmutz und Fett können mit einem Tuch oder einer weichen, nicht-metallischen Bürste vom Äußeren des Ladegeräts entfernt werden. Keinesfalls Wasser oder irgendwelche Reinigungslösungen verwenden. Achten Sie darauf, dass niemals Flüssigkeiten in das Gerät eindringen. Tauchen Sie niemals irgendein Teil des Gerätes in eineFlüssigkeit. Akkus Wichtige Sicherheitsanweisungen für alle Akkus Achten Sie beim Bestellen von Ersatzakkus darauf, dass Sie die Katalognummer und die Spannungangeben. Wenn Sie den Akku aus dem Karton auspacken, ist er nicht vollständig geladen. Lesen Sie die unten aufgeführten Sicherheitsanweisungen, bevor Sie den Akku und das Ladegerät verwenden. Befolgen Sie anschließend den beschriebenenLadevorgang.

LESEN SIE SÄMTLICHE ANWEISUNGEN

• Betreiben Sie das Elektrowerkzeug nicht in explosionsgefährdeten Umgebungen, in denen sich z. B. brennbare Flüssigkeiten, Gase oder Staub befinden. Beim Einsetzen und Herausnehmen des Akkus aus dem Ladegerät können sich Staub oder Dämpfeentzünden.

• Setzen Sie das Akku niemals mit Gewalt in das Ladegerät ein. Führen Sie niemals Änderungen am Akku durch, damit es in ein anderes Ladegerät passt, da das Akku reißen kann, was zu schweren Verletzungen führenkann.

• Laden Sie die Akkus nur in Ladegeräten von DeWALT auf.

• Das Ladegerät KEINEN Spritzern aussetzen und NICHT in Wasser oder andere Flüssigkeiteneintauchen.

• Das Werkzeug und den Akku niemals in Bereichen lagern oder verwenden, in denen die Temperatur 40 ˚C überschreiten könnte (z. B. Scheunen oder Metallgebäude im Sommer).

• Den Akku nicht verbrennen, auch wenn er stark beschädigt oder vollkommen verschlissen ist. Der Akku kann im Feuer explodieren. Beim Verbrennen eines Lithiumionen-Akkus entstehen giftige Dämpfe undStoffe.

• Wenn der Akkuinhalt mit der Haut in Kontakt kommt, waschen Sie die Stelle sofort mit einer milden Seife und Wasser. Wenn Akkuflüssigkeit in die Augen gelangt, spülen Sie das offene Auge für 15 Minuten, oder bis die Reizung nachlässt, mit Wasser. Falls Sie sich in ärztliche Behandlung begeben müssen: Das Akkuelektrolyt besteht aus einer Mischung von organischen Karbonaten undLithiumsalzen.

• Der Inhalt einer geöffneten Akkuzelle kann Atemwegsreizungen verursachen. Sorgen Sie für Frischluft. Wenn die Symptome anhalten, begeben Sie sich in ärztlicheBehandlung.

WARNUNG: Verbrennungsgefahr. Die Akkuflüssigkeit kann brennbar sein, wenn sie Funken oder einer Flamme ausgesetztist.

WARNUNG: Versuchen Sie niemals und unter keinen Umständen, den Akku zu öffnen. Wenn das Akkugehäuse Risse oder Beschädigungen aufweist, darf es nicht in das Ladegerät gelegt werden. Den Akku nicht quetschen, fallen lassen oder beschädigen. Verwenden Sie niemals einen Akku oder ein Ladegerät, wenn sie einen harten Schlag erlitten haben, fallen gelassen, überfahren oder sonst wie beschädigt wurden (z. B. wenn sie mit einem Nagel durchlöchert wurden, mit einem Hammer darauf geschlagen oder getreten wurde). Ein Stromunfall oder ein tödlicher Stromschlag könnte entstehen. Beschädigte Akkus sollten zum Recycling zur Kundendienststelle zurückgebrachtwerden.

WARNUNG: Feuergefahr. Akku nicht so aufbewahren oder transportieren, dass metallische Gegenstände die offenen Pole berühren können. Platzieren Sie das Akkupack beispielsweise nicht in Schürzen, Taschen, Werkzeugkästen, Produktverpackungen, Schubladen, usw. mit losen Nägeln, Schrauben, Schlüsseln,usw.

VORSICHT: Wenn das Werkzeug nicht in Gebrauch ist, muss es seitlich auf eine stabile Fläche gelegt werden, wo es kein Stolperrisiko darstellt und es nicht herunterfallen kann. Bestimmte Werkzeuge mit großen Akkus stehen aufrecht auf dem Akku und können leicht umgeworfenwerden. Transport

WARNUNG: Feuergefahr. Beim Transport von Akkus können Brände entstehen, wenn die Batterieanschlüsse unbeabsichtigt Kontakt mit leitfähigen Materialien bekommen. Stellen Sie beim Transportieren von Akkus sicher, dass die Batterieanschlüsse geschützt21 DEUTSCH und gut isoliert sind, damit sie nicht in Kontakt mit Materialien kommen können, durch die ein Kurzschluss entstehenkann. HINWEIS: Lithium-Ionen-Akkus sollten nicht in aufgegebenem Reisegepäck transportiertwerden. DeWALT Akkus erfüllen alle geltenden Transportvorschriften, so wie sie von den Industrie- und Rechtsnormen vorgeschrieben werden, einschließlich der UN-Empfehlungen für die Beförderung gefährlicher Güter; der Vorschriften über die Beförderung gefährlicher Güter der International Air Transport Association (IATA), der International Maritime Dangerous Goods (IMDG) Regulations und der Regelungen des europäischen Übereinkommens über die internationale Beförderung gefährlicher Güter auf der Straße (ADR). Lithium-Ionen-Zellen und -Akkus wurden gemäß Abschnitt 38,3 der „Empfehlungen der Vereinten Nationen zur Beförderung gefährlicher Stoffe, Testhandbuch und Kriterien“getestet. In den meisten Fällen ist zu erwarten, dass der Versand eines DeWALT -Akkus von der Klassifizierung als Gefahrstoff der voll regulierten Klasse 9 ausgenommen wird. In der Regel müssen nur Sendungen, die einen Lithium-Ionen-Akku mit einer Energiekennzahl von mehr als 100 Wattstunden (Wh) enthalten, als voll regulierte Klasse 9 verschickt werden. Bei allen Lithium- Ionen-Akkus ist die Wattstunden-Bewertung auf der Packung angegeben. Außerdem empfiehlt DeWALT den alleinigen Luftversand von Lithium-Ionen-Akkus aufgrund der komplexen Regulierungen generell nicht, und zwar unabhängig von der Wattstunden-Bewertung. Lieferungen von Werkzeugen mit Batterien (Combo-Kits) können als Ausnahme per Luftfracht versandt werden, wenn die Wattstunden-Bewertung des Akkus nicht mehr als 100 Whbeträgt. Unabhängig davon, ob ein Transport als ausgenommen oder vollständig reguliert gilt, liegt es in der Verantwortung des Versenders, sich über die aktuellen Vorschriften in Bezug auf die Anforderungen für Verpackung, Etikettierung/Kennzeichnung und Dokumentation zuinformieren. Die Informationen in diesem Abschnitt des Handbuchs werden in gutem Glauben zur Verfügung gestellt und es wird davon ausgegangen, dass sie zum Zeitpunkt der Erstellung des Dokuments genau sind. Jedoch wird keine Garantie, weder ausdrücklich noch implizit, gegeben. Es liegt in der Verantwortung des Kunden sicherzustellen, dass seine Tätigkeiten den geltenden Vorschriftenentsprechen. Transport des FLEXVOLT

-Akkus Der DeWALT FLEXVOLT

-Akku hat zwei Betriebsarten: Anwendung undTransport. Anwendungsmodus: Wenn der FLEXVOLT

-Akku unabhängig steht oder sich in einem DeWALT 18V-Produkt befindet, funktioniert er als 18V-Akku. Wenn sich der FLEXVOLT

-Akku in einem 54V oder 108V-Produkt (zwei 54V-Akkus) befindet, funktioniert er als 54V-Akku. Transportmodus: Wenn die Abdeckkappe am FLEXVOLT

-Akku angebracht ist, befindet sich der Akku im Transportmodus. Bewahren Sie die Kappe für den Versandauf. Im Transportmodus werden Zellensegmente im Akkupack elektrisch voneinander getrennt, sodass 3 Akkus mit einer geringeren Wattstundenzahl (Wh) entstehen, statt 1 Akku mit einer größeren Wattstundenzahl. Diese höhere Anzahl von 3 Akkus mit einer niedrigeren Wattstundenzahl kann das Akkupack bei bestimmten Transportvorschriften außen vor lassen, die bei anderen Akkus mit höherer Wattstundenzahl gelten können. Zum Beispiel kann für den Transport Wh-Wert 3x36Wh angegeben sein, das bedeutet 3 Akkus mit je 36 Wh. Der Verwendung Wh-Wert kann 108Wh sein (d.h. 1Akku). Empfehlungen für die Lagerung

1. Ein idealer Lagerplatz ist kühl und trocken und nicht

direktem Sonnenlicht sowie übermäßiger Hitze oder Kälte ausgesetzt. Für eine optimale Akkuleistung und Lebensdauer lagern Sie die Akkus bei Raumtemperatur, wenn sie nicht verwendetwerden.

2. Bei längerer Aufbewahrung sollte ein vollständig

aufgeladener Akku an einem kühlen, trockenen Ort und außerhalb des Ladegeräts aufbewahrt werden, um optimale Ergebnisse zuerhalten. HINWEIS: Akkus sollten nicht vollständig entladen aufbewahrt werden. Der Akku muss vor der Verwendung aufgeladenwerden. Schilder am Ladegerät und Akku Neben den Piktogrammen in dieser Anleitung können sich auf dem Ladegerät und dem Akku folgende Piktogramme befinden: Vor der Verwendung die Betriebsanleitunglesen. Die Ladezeit ist den Technischen Daten zuentnehmen. Nicht mit elektrisch leitenden Gegenständenberühren. Beschädigte Akkus nichtaufladen. Das Gerät keiner Nässeaussetzen. Beschädigte Kabel sofortaustauschen. Nur zwischen 4˚C und 40˚Caufladen. Nur in Innenräumenverwenden. Anwendungsbeispiele für use- und transport-kennzeichnungen22 DEUTsch Akku umweltgerechtentsorgen. Laden Sie DeWALT -Akkus nur mit den dazu bestimmten DeWALT -Ladegeräten auf. Werden andere Akkus als die dazu bestimmten DeWALT

Akkus mit einem DeWALT -Ladegerät aufgeladen, können diese platzen oder andere gefährliche Situationenverursachen. Den Akku nichtverbrennen. VERWENDUNG (ohne Transportkappe). Beispiel: Der Wh-Wert lautet 108 Wh (1Akku mit 108 Wh). TRANSPORT (mit angebrachter Transportkappe). Beispiel: Der Wh-Wert lautet 3 x 36 Wh (3Akkus mit 36 Wh). Akkutyp Die Modelle DCF896 und DCF896H werden mit einem 18 Volt- Akkubetrieben. Diese Akkus können verwendet werden: DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB189, DCB546, DCB547, DCB548. Weitere Angaben sind den Technischen Daten zuentnehmen. Packungsinhalt Die Packung enthält: 1 Schlagbohrgerät 1 Ladegerät 1 Transportkoffer 1 Li-Ion-Akku (C1, D1, L1, M1, P1, S1, T1, X1 Modelle) 2 Li-Ion-Akkus (C2, D2, L2, M2, P2, S2, T2, X2 Modelle) 3 Li-Ion-Akkus (C3, D3, L3, M3, P3, S3, T3, X3 Modelle) 1 Betriebsanleitung hInWEIs: Akkus, Ladegeräte und Transportboxen sind im Lieferumfang von N-Modellen nichtenthalten.

• Prüfen Sie das Gerät, die Teile oder Zubehörteile auf Beschädigungen, die beim Transport entstanden seinkönnten.

• Nehmen Sie sich Zeit, die Betriebsanleitung vor Inbetriebnahme sorgfältig zulesen. Bildzeichen am Werkzeug Die folgenden Bildzeichen sind am Gerät sichtbar angebracht: Vor der Verwendung die Betriebsanleitunglesen. Tragen SieGehörschutz. Tragen SieAugenschutz. Sichtbare Strahlung. Nicht in den Lichtstrahlschauen. Lage des Datumscodes (Abb. B) Der Datumscode

, der auch das Herstelljahr enthält, ist in das Gehäusegeprägt. Beispiel: 2019 XX XX Herstelljahr Beschreibung (Abb. A, B)

WARNUNG: Nehmen Sie niemals Änderungen am Elektrowerkzeug oder seinen Teilen vor. Dies könnte zu Schäden oder Verletzungenführen.

Modus-Leuchtanzeigen

Datumscode Bestimmungsgemässe Verwendung Diese Schlagschrauber wurden für den professionellen Einsatz bei Befestigungsarbeiten konstruiert. nIchT VERWEnDEn in nasser Umgebung oder in der Nähe von entflammbaren Flüssigkeiten oderGasen. These impact wrenches are professional powertools. Diese Schlagschrauber sind Elektrogeräte für den professionellenEinsatz. LassEn sIE nIchT ZU, dass Kinder in Kontakt mit dem Gerät kommen. Wenn unerfahrene Personen dieses Gerät verwenden, sind diese zubeaufsichtigen.

• Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder ohne ausreichende Erfahrung oder Kenntnisse verwendet werden, außer wenn diese Personen von einer Person, die für ihre Sicherheit verantwortlich ist, bei der Verwendung des Geräts beaufsichtigt werden. Lassen Sie nicht zu, dass Kinder mit diesem Produkt allein gelassenwerden.

ZUSAMMENBAU UND EINSTELLUNGEN

WARNUNG: Um die Gefahr ernsthafter Verletzungen zu reduzieren, muss vor jeder Einstellung und jedem Abnehmen/Installieren von Zubehör das Werkzeug ausgeschaltet und der Akku entfernt werden. Ein unbeabsichtigtes Starten kann zu Verletzungenführen.23 DEUTsch

WARNUNG: Verwenden Sie nur Akkus und Ladegeräte von DeWALT

Einsetzen und Entfernen des Akkus aus dem Werkzeug (Abb. B) hInWEIs: Um beste Ergebnisse zu erzielen, sollte der Akku

vollständig aufgeladensein. Einsetzen des Akkus in den Werkzeuggriff

1. Richten Sie den Akku

an den Führungen im Werkzeuggriff aus (Abb. B).

2. Schieben Sie ihn in den Griff, bis der Akku fest im Werkzeug

sitzt, und stellen Sie sicher, dass er sich nicht lösenkann. Entfernen des Akkus aus dem Werkzeuggriff

1. Drücken Sie Akku-Löseknopf

und ziehen Sie den Akku kräftig aus demWerkzeuggriff.

2. Legen Sie den Akku wie im Abschnitt Ladegerät dieser

Betriebsanleitung beschrieben in dasLadegerät. Akku-Ladestandsanzeige (Abb. B) Einige DeWALT -Akkus besitzen eine Ladestandsanzeige mit drei grünen LEDs, die den verbleibenden Ladestand des Akkusanzeigen. Zum Betätigen der Ladestandsanzeige halten Sie die Taste für die Ladestandsanzeige

gedrückt. Eine Kombination der drei grünen LEDs leuchtet auf und zeigt den verbleibenden Ladestand an. Wenn der verbleibende Ladestand im Akku nicht mehr ausreicht, um das Werkzeug zu verwenden, leuchtet die Ladestandsanzeige nicht auf und der Akku muss aufgeladenwerden. hInWEIs: Die Ladestandsanzeige ist nur eine Schätzung des verbleibenden Akku-Ladestands. Sie zeigt nicht die Funktionsfähigkeit des Werkzeugs an und unterliegt Unterschieden, die auf Bauteilen, Temperatur und Anwendungsart des Endbenutzersbasieren. Gürtelhaken (Optionales Zubehör) (Abb. A)

WARNUNG: Zur Vermeidung von schweren Verletzungen darf der Gürtelhaken des Werkzeugs NUR verwendet werden, um das Werkzeug an einen Arbeitsgürtel zu hängen. NICHT den Gürtelhaken verwenden, um das Werkzeug während der Benutzung an einer Person oder einem Objekt festzubinden oder auf andere Weise zu befestigen. Das Werkzeug NICHT über Kopf aufhängen oder Gegenstände vom Gürtelhaken herunterhängenlassen.

WARNUNG: Stellen Sie zur Vermeidung von schweren Verletzungen sicher, dass die Schraube, die den Gürtelhaken hält, sicherist.

VORSICHT: Um das Risiko von Verletzungen oder Beschädigungen zu vermeiden, darf der Gürtelhaken NICHT verwendet werden, um die Bohrmaschine daran aufzuhängen und zugleich als Scheinwerfereinzusetzen. WIchTIG: Verwenden Sie beim Befestigen oder Austauschen des Gürtelhakens

nur die mitgelieferte Schraube

. Stellen Sie sicher, dass die Schraube gut festgezogenist. Der Gürtelhaken

kann an jeder Werkzeugseite einfach mit Hilfe der mitgelieferten Schraube

befestigt werden, damit das Werkzeug für Links- oder Rechtshänder verwendbar ist. Wenn der Gürtelhaken gar nicht verwendet werden soll, kann er vom Werkzeug abgenommenwerden. Um die Position des Gürtelhakens

zu ändern, entfernen Sie die Schraube

, durch die er befestigt ist, und montieren Sie ihn dann an der gegenüberliegenden Seite. Stellen Sie sicher, dass die Schraube gut festgezogenist. Verstellbarer Drehzahlregler (Abb. A) Um das Werkzeug einzuschalten, drücken Sie den Auslöseschalter

zusammen. Zum Ausschalten des Gerätes lassen Sie den Auslöseschalter los. Ihr Werkzeug ist mit einer Bremse ausgestattet. Das Spannfutter stoppt, sobald der Auslöseschalter ganz losgelassenwird. Mit dem verstellbaren Drehzahlregler können Sie die Arbeit mit einer geringen Drehzahl beginnen. Je fester Sie den Auslöseschalter zusammendrücken, desto arbeitet das Werkzeug. Um die Lebensdauer des Werkzeugs zu optimieren, verwenden Sie die verstellbare Drehzahl nur für das Anbohren von Löchern oder dem Andrehen vonBefestigungsmaterialien. hInWEIs: Dauereinsatz im variablen Drehzahlbereich ist nicht empfohlen. Dies kann den Schalter beschädigen und sollte vermiedenwerden. Regelung der Rechts-/Linksdrehung (Abb. A) Ein Regler

für Rechts- oder Linksdrehung bestimmt die Drehrichtung des Werkzeugs und dient auch alsVerriegelungsschalter. Für Rechtsdrehung (vorwärts) lassen Sie den Auslöseschalter los und drücken Sie den Drehrichtungsknopf an der rechten Seite desWerkzeugs. Für Linksdrehung (rückwärts) lassen Sie den Auslöseschalter los und drücken Sie den Drehrichtungsknopf an der linken Seite des Werkzeugs. In der mittleren Stellung des Reglers ist das Werkzeug in der AUS-Stellung verriegelt. Achten Sie darauf, dass der Auslöseschalter entriegelt ist, wenn Sie diesen Reglerverstellen. hInWEIs: Wenn das Gerät zum ersten Mal nach einem Drehrichtungswechsel gestartet wird, hören Sie eventuell ein Klicken beim Starten. Dies ist normal und weist nicht auf ein Problemhin. Arbeitsleuchte (Abb. A) Unten am Werkzeug befindet sich eine Arbeitsleuchte

. Die Arbeitsleuchte schaltet sich ein, wenn der Auslöseschalter gedrücktwird. Wenn der Auslöseschalter entriegelt ist, bleibt die Arbeitsleuchte bis zu 20 Sekunden beleuchtet. Bleibt der Auslöseschalter gedrückt, bleiben auch die Arbeitsleuchteneingeschaltet.24 DEUTsch hInWEIs: Die Arbeitsleuchte soll die unmittelbare Arbeitsfläche ausleuchten und ist nicht dazu bestimmt, als Taschenlampe zufungieren. Tool Connect™ Modusauswahl (Abb. A)

WARNUNG: Um das Verletzungsrisiko zu senken, sollten Zubehörteile vor der Verwendung der Modusauswahl aus dem Werzeugspannfutter entferntwerden. Die Modelle DCF896 und DCF896H sind mit einer Modusauswahl ausgestattet, deren Modi 1, 2 (Precision Wrench™-Modus) und3 über die Tool Connect™-App individuell anpassbar sind. Die Starteinstellungen sind aktiv, wenn die „Home“-Anzeige

leuchtet und sie sind nicht anpassbar. Die 4 Funktionen in Tabelle1 sindanpassbar. Nach der Konfiguration werden durch Drücken der Modusauswahl-Taste

unten am Werkzeug die einzelnen Modi durchlaufen

Wenn nicht klar ist, welche Konfiguration aktuell vorliegt, drücken Sie die Modusauswahl-Taste

, um das Werkzeug auf die Starteinstellung einzustellen (die „Home“-Anzeige

leuchtet). Precision Wrench™ Neben den Modi mit normaler Schlagwirkung bietet dieses Werkzeug den Precision Wrench™-Modus, der dem Benutzer mehr Kontrolle beim Anbringen und Lösen von Befestigungsmitteln bietet. Im Vorwärtsgang erfolgt die Befestigung mit 2000 U/min, bis der Schlagmodus einsetzt. Das Werkzeug wird dann für eine vom Benutzer in Tool Connect™ festgelegte Zeit angehalten, wodurch der Benutzer eine bessere Kontrolle erhält und die Gefahr eines zu starken Anziehens oder einer Beschädigung des Materials verringertwird. Im Rückwärtsgang wird der Schlagmodus bei normaler Drehzahl und einer Rate von 3100 IPM verwendet. Wenn der Sensor bemerkt, dass ein Befestigungsmittel sich gelöst hat, beendet das Gerät den Schlagmodus und reduziert die Drehzahl, damit die lockere Hardware sich nicht frei drehen kann. Die Drehzahlreduzierung kann vom Benutzer über Tool Connect™ eingestelltwerden. Schlagdauer Der Schlagmodus des Werkzeugs wird nach einem bestimmten Zeitlimit, das der Benutzer in der Tool Connect™-App festgelegt hat, automatischausgeschaltet. Precision Tap™

WARNUNG: Verwenden Sie nur Gewinde und Zubehörteile, die für Schlagbohrarbeiten ausgelegtsind.

WARNUNG: Für kritische Werkstücke oder Präzisionswerkstücke wird kein Gewindeschneidenempfohlen.

WARNUNG: Die Lebensdauer eines Gewindes wird stark davon beeinflusst, wie das Werkzeug am Werkstück ausgerichtet ist, außerdem von den Drehzahleinstellungen, dem Materialzustand und derSchmierung.

WARNUNG: Wenn ein Gewinde zu weit eingedreht wird, ohne dass die entstehenden Späne entfernt werden, kann das Gewinde zerbrechen. Wählen Sie Einstellungen für die Geschwindigkeit und die Dauer des Gewindebohrens, bei denen das Gewinde nicht dadurch überlastet wird, dass es vor dem Rückwärtsbetrieb zu weit eingedrehtwird.

WARNUNG: Verhindern Sie, dass Befestigungsmittel mit Gewinde über das Ende des Gewindes hinaus eingedreht oder in einem Sackloch angebrachtwird.

WARNUNG: Befolgen Sie immer die Richtlinien des Gewindeherstellers, wenn es um die Auswahl des Gewindes und dessen Verwendung mit verschiedenen Materialien, Schneidflüssigkeiten, Gewindebohrergrößen sowie die Drehzahlengeht.

WARNUNG: Der Gewindebohrmodus wird nicht für Gewinde mit einem Durchmesser von weniger als 8 mm oder mehr als 20mmempfohlen.

WARNUNG: Die empfohlenen Drehzahlen zum Gewindebohren in den Tabellen 2 und 3 sind nur Richtwerte, die auf Tests basieren, bei denen neue Gewinde bis zu 75% ihrer Gewindetiefe eingedreht wurden. Es wird empfohlen, eine Testanwendung mit Abfallmaterial durchzuführen, beginnend mit Drehzahl1 und dann mit einer stufenweisen Erhöhung. Für den Gewindebohrmodus sollte die niedrigste Drehzahl gewählt werden, da dies Vorschubgeschwindigkeit und die Spanbeseitigung aus dem Materialoptimiert.

WARNUNG: Wenn Sie den erweiterten Gewindebohrmodus verwenden, beginnen Sie immer mit der in Tabelle 4 angegebenen Standarddauer für den Vorwärts- und Rückwärtsbetrieb und erhöhen oder verringern Sie diese dann je nachBedarf. Wenn die Option Precision Tap™ aktiviert ist, arbeitet das Werkzeug vorwärts und dann automatisch rückwärts, ohne dass der Auslöser losgelassen werden muss. Das Werkzeug wechselt automatisch zwischen Vorwärts- und Rückwärtsbetrieb, ohne dass der Auslöser losgelassenwird. DeWALT Tool Connect™ (Abb. A)

WARNUNG: Um das Verletzungsrisiko zu senken, sollten Zubehörteile vor der Interaktion mit Tool Connect™ vom Amboss entferntwerden. HINWEIS: Vor Verwendung des Werkzeugs immer die Konfigurationseinstellung überprüfen. Wenn nicht klar ist, welche Konfiguration aktuell vorliegt, drücken Sie die Modusauswahl-Taste

(Abb. A), um das Werkzeug auf die Starteinstellung einzustellen, so wie es auf dem Etikett und in dieser Anleitung beschriebenist. Dieses Werkzeug kann eine Verbindung zu mobilen Geräten herstellen, die die Technologien Bluetooth® Smart (oder Bluetooth® 4.0) unterstützen. (Um zu erfahren, ob Ihr Mobilgerät kompatibel ist, besuchen Sie: http://www.bluetooth.com/Pages/ Bluetooth-Smart-Devices-List.aspx) DeWALT Tool Connect™ ist eine optionale Anwendung für Ihr Smartgerät (beispielsweise Smartphone oder Tablet), die das Gerät mit Ihrem Werkzeug verbindet, damit Sie die jeweiligen25 DEUTSCH Werkzeugfunktionen konfigurieren können. SieheTool Connect™ Modusauswahl . HINWEIS: Die Wortmarke und Logos Bluetooth® sind eingetragene Marken im Besitz von Bluetooth®, SIG, Inc. und jede Verwendung dieser Marken durch DeWALT erfolgt unter Lizenz. Andere Marken und Markennamen sind das Eigentum ihrer jeweiligenEigentümer. HINWEIS: Die Tool Connect™-App unterliegt den separaten Bedingungen für die Anzeige durch die mobileAnwendung. Die DeWALT Tool Connect™-App können Sie hier herunterladen:

• Setzen Sie einen vollständig aufgeladenen 18V-Akku in das Werkzeug ein. Siehe Einsetzen und Entfernen des Akkus aus demWerkzeug.

• Beachten Sie die Hinweise in der App, um Ihr Tool Connect™-Kontoanzulegen.

• Wählen Sie auf dem Startbildschirm der App die Option „+ Tool“, um mit dem Hinzufügen Ihres Werkzeugs zur App zubeginnen.

• Um Ihr Werkzeug mit Hilfe der DeWALT Tool Connect™-App zu verbinden, drücken Sie in dem entsprechenden Fenster 3–5 Sekunden lang auf die Modusauswahl-Taste

und warten Sie, bis das Werkzeug die Verbindung herstellt. Das Werkzeug kann nur mit jeweils einem Tool Connect™-Konto verbundenwerden.

• Sobald das Werkzeug verbunden ist, können Sie bestätigen, dass Sie das Produkt registrierenmöchten. Knopfzelle Die Bluetooth®-Fähigkeit wird durch eine Knopfzelle in Ihrem Werkzeug gespeist, die bei Bedarf in Ihrem lokalen DeWALT

Kundendienstzentrum ausgetauscht werden sollte. Versuchen Sie nicht, die Knopfzelle selbstauszutauschen.

WARNUNG: Bei unsachgemäßem Vorgehen bestehtExplosionsgefahr.

WARNUNG: VERSCHLUCKEN SIE DIE BATTERIE NICHT, GEFAHR DURCH CHEMISCHE VERBRENNUNGEN. Dieses Produkt enthält eine Knopfzellenbatterie. Wenn die Knopfzelle verschluckt wird, kann diese zu internen Verbrennungen und in nur 2 Stunden zum Todführen.

• Halten Sie neue und alte Batterien von Kindern fern. Wenn das Batteriefach nicht ordnungsgemäß schließt, stellen Sie die Nutzung des Geräts ein und halten Sie es von Kindernfern.

• Falls Sie vermuten, dass Batterien verschluckt oder in andere Körperteile eingeführt wurden, suchen Sie sofort einen Arztauf.

• Wenn der Inhalt der Knopfzelle mit der Haut in Berührung kommt, den Bereich sofort mit milder Seife und Wasser abwaschen. Falls die Flüssigkeit der Knopfzelle in die Augen gelangt, das offene Auge 15 Minuten lang spülen, oder bis die Reizung aufhört. Ist ärztliche Hilfe erforderlich, geben Sie an, dass das Elektrolyt der Batterie aus einem organischen Lösungsmittel und Lithiumsalzenbesteht.

• Entsorgen Sie das Werkzeug NICHT zusammen mit dem Hausmüll und verbrennen Sie es nicht! Wenn das Werkzeug das Ende seines Lebenszyklus erreicht hat, muss es in einer geeigneten Recyclinganlage separat entsorgtwerden. Ambosse (Abb. D, E)

WARNUNG: Nur Zubehör für Schlagbohrarbeiten verwenden. Zubehör, das nicht für Schlagbohrarbeiten vorgesehen ist, kann zerbrechen und zu gefährlichen Situationen führen. Untersuchen Sie die Zubehörteile vor der Verwendung, um sicherzustellen, dass sie keine Risseaufweisen.

VORSICHT: Untersuchen Sie vor dem Gebrauch Ambosse, Arretierstifte und Krampen. Fehlende oder beschädigte Teile sollten vor Gebrauch ersetztwerden. Stellen Sie den Schalter in die Verriegelungsstellung (mittlere Position) oder entfernen Sie den Akku, bevor Sie Zubehörteileauswechseln. Amboss mit Arretierstift (Abb. D) DCF896 Zum Einsetzen eines Zubehörteils in den Amboss richten Sie das Loch in der Seite des Zubehörteils am Arretierstift

aus. Drücken Sie das Zubehörteil herein, bis der Arretierstift im Loch einrastet. Es kann erforderlich sein, den Arretierstift hereinzudrücken, um das Einsetzen des Zubehörteils zuvereinfachen. Um ein Zubehörteil zu entfernen, drücken Sie den Arretierstift durch das Loch herein und ziehen das Zubehörteilab. Amboss mit Krampen (Abb. E) DCF896H Zum Anbringen eines Zubehörteils am Amboss-Krampen drücken Sie das Zubehörteil fest auf den Amboss

lässt sich zusammendrücken, damit das Zubehörteil aufgeschoben werden kann. Nach dem Anbringen des Zubehörteils übt der Krampen Druck aus, damit das Zubehörteil besseren Halthat. Zum Entfernen eines Zubehörteils halten Sie dieses fest und ziehen es kräftigab. HINWEIS: Durch das Loch (Abb.E) kann ein O-Ring mit Haltestift oder ein 1-teiliger Haltestift verwendet werden, um die Befestigung von Einsätzen und Zubehörteilen am Werkzeug zugewährleisten. BETRIEB Betriebsanweisungen

WARNUNG: Beachten Sie immer die Sicherheitsanweisungen und die geltendenVorschriften.

WARNUNG: Um die Gefahr schwerer Verletzungen zu mindern, schalten Sie das Werkzeug aus und entfernen Sie den Akku oder trennen Sie ihn vom Netz, bevor Sie Einstellungen vornehmen oder Anbaugeräte oder Zubehör anbringen oder entfernen. Ungewolltes Anlaufen kann Verletzungen26 DEUTSCH verursachen. Ausnahme: Für die Tool Connect™- Funktionen und die Moduseinstellungen muss eine Batterie eingesetztwerden. HINWEIS: Vor Verwendung des Werkzeugs immer die Konfigurationseinstellung überprüfen. Wenn nicht klar ist, welche Konfiguration aktuell vorliegt, drücken Sie die Modusauswahl-Taste

(Abb. A), um das Werkzeug auf die Starteinstellung einzustellen, so wie es auf dem Etikett und in dieser Anleitung beschriebenist. Richtige Haltung der Hände (Abb. C)

WARNUNG: Um die Gefahr schwerer Verletzungen zu mindern, beachten Sie IMMER die richtige Haltung der Hände, wiedargestellt.

WARNUNG: Um die Gefahr schwerer Verletzungen zu mindern, halten Sie das Gerät IMMER sicher fest und seien Sie auf eine plötzliche Reaktiongefasst. Bei der korrekten Handposition liegt eine Hand auf dem Haupthandgriff

Verwendung Ihr Schlagbohrgerät erzeugt das folgende maximale Drehmoment: Kat # Nm Drehzahl 3/2/1 Ft.-Lbs. Drehzahl 3/2/1 In.-Lbs Drehzahl 3/2/1 DCF896, DCF896H 447/447/200 330/330/150 3960/3960/1800 HINWEIS: Die individuellen Einstellungen für die Tool Connect™-Geschwindigkeit beeinflussen die maximale Drehzahl des Werkzeugs. Geschwindigkeiten, die unter der Starteinstellung liegen, führen im Allgemeinen zu einer niedrigeren maximalenDrehzahl.

VORSICHT: Vergewissern Sie sich, dass das Befestigungsteil und/oder System dem vom Werkzeug generierten Drehmoment standhält. Bei einem übermäßig hohen Drehmoment besteht Bruch- und eine möglicheVerletzungsgefahr.

1. Stecken Sie das Zubehörteil auf den Kopf des

Befestigungsteils. Halten Sie das Werkzeug so, dass es gerade auf das Befestigungsteilzeigt.

2. Drücken Sie den Schalter, um den Betrieb aufzunehmen.

Lösen Sie den Schalter, um den Betrieb anzuhalten. Überprüfen Sie das Drehmoment immer mit einem Drehmomentschlüssel, da das Anziehdrehmoment vielen Einflussgrößen unterliegt, z.B. - Spannung: Niedrige Spannung, die durch eine fast entladene Batterie verursacht wird, reduziert dasAnziehdrehmoment. - Zubehörgröße: Bei der Verwendung einer falschen Zubehörgröße wird das Anziehdrehmomentreduziert. - Schraubengröße: Schrauben mit größerem Durchmesser erfordern in der Regel ein höheres Anziehdrehmoment. Ferner kann das Anziehdrehmoment infolge der Länge, Güte und des Drehmomentkoeffizienten unterschiedlichsein. - Schraube: Achten Sie darauf, dass die Gewindegänge frei von Rost oder anderen Verunreinigungen sind, damit das richtige Anziehdrehmoment gewährleistetwird. - Material: Die Art des Materials und die Oberflächenbeschaffenheit wirken sich auf das Anziehdrehmomentaus. - Einschraubzeit: Eine längere Einschraubzeit führt zu einer Erhöhung des Anziehdrehmoments. Bei Verwendung einer Einschraubzeit, die länger als empfohlen ist, können die Befestigungsteile überbeansprucht, abgenutzt oder beschädigtwerden. WARTUNG Ihr DeWALT Elektrowerkzeug wurde für langfristigen Betrieb mit minimalem Wartungsaufwand konstruiert. Ein kontinuierlicher, zufriedenstellender Betrieb hängt von der geeigneten Pflege des Elektrowerkzeugs und seiner regelmäßiger Reinigungab.

WARNUNG: Um die Gefahr ernsthafter Verletzungen zu reduzieren, muss vor jeder Einstellung und jedem Abnehmen/Installieren von Zubehör das Werkzeug ausgeschaltet und der Akku entfernt werden. Ein unbeabsichtigtes Starten kann zu Verletzungenführen. Das Ladegerät und der Akku können nicht gewartetwerden. Schmierung Ihr Elektrogerät benötigt keine zusätzlicheSchmierung. Reinigung

WARNUNG: Blasen Sie mit Trockenluft immer dann Schmutz und Staub aus dem Hauptgehäuse, wenn sich Schmutz sichtbar in und um die Lüftungsschlitze ansammelt. Tragen Sie bei diesen Arbeiten zugelassenen Augenschutz und eine zugelasseneStaubmaske.

WARNUNG: Verwenden Sie niemals Lösungsmittel oder andere scharfe Chemikalien für die Reinigung der nicht- metallischen Teile des Gerätes. Diese Chemikalien können das in diesen Teilen verwendete Material aufweichen. Verwenden Sie ein nur mit Wasser und einer milden Seife befeuchtetes Tuch. Achten Sie darauf, dass niemals Flüssigkeiten in das Gerät eindringen. Tauchen Sie niemals irgendein Teil des Gerätes in eineFlüssigkeit. Optionales Zubehör

WARNUNG: Da Zubehör, das nicht von DeWALT

angeboten wird, nicht mit diesem Produkt geprüft worden ist, kann die Verwendung von solchem Zubehör an diesem Gerät gefährlich sein. Um das Verletzungsrisiko zu mindern, sollte mit diesem Produkt nur von DeWALT

empfohlenes Zubehör verwendetwerden.

WARNUNG: Zur Vermeidung von Verletzungen darf nur D

WALT-Zubehör verwendet werden, das für Schlagbohrgeräte geeignetist.27 DEUTSCH

WARNUNG: Nur Zubehör für Schlagbohrarbeiten verwenden. Zubehör, das nicht für Schlagbohrarbeiten vorgesehen ist, kann zerbrechen und zu gefährlichen Situationen führen. Untersuchen Sie die Zubehörteile vor der Verwendung, um sicherzustellen, dass sie keine Risseaufweisen. Fragen Sie Ihren Händler nach weiteren Informationen zu geeignetemZubehör. Umweltschutz Separate Sammlung. Produkte und Batterien, die mit diesem Symbol gekennzeichnet sind, dürfen nicht im normalen Hausmüll entsorgt werden. Produkte und Batterien enthalten Materialien, die zurückgewonnen oder recycelt werden können, um den Bedarf an Rohstoffen zu reduzieren. Bitte recyceln Sie elektrische Produkte und Batterien gemäß den lokalen Bestimmungen. Weitere Informationen erhalten Sie unter www.2helpU.com. Akku Dieser langlebige Akku muss aufgeladen werden, wenn die Leistung nicht mehr für Arbeiten ausreicht, die bei voller Ladung leicht durchgeführt werden konnten. Am Ende des technischen Lebens ist der Akku umweltgerecht zu entsorgen:

• Entladen Sie den Akku vollständig und nehmen Sie ihn aus demWerkzeug.

• Lithium-Ionen-Zellen sind recycelbar. Geben Sie die gebrauchten Akkus bei Ihrem Händler oder bei einer kommunalen Recycling-Sammelstelle ab. Dort werden die gesammelten Akkus recycelt oder ordnungsgemäßentsorgt.28 DEUTSCH Tabelle 2 Tabelle 3 Empfohlene Geschwindigkeiten für Gewinde in Aluminium/weichen Materialien

Schlaggeschwindigkeit Empfohlene Geschwindigkeiten für Gewinde in Stahl/harten Materialien

Schlaggeschwindigkeit Tabelle 1 Anpassbare Funktionen Home Werkseinstellungen Anpassbarer BereichModus 1 Precision Wrench™ Modus 2 Modus 3 Helligkeit der Arbeitsleuchte Hoch Hoch Hoch Hoch AUS–Hoch Ausschaltverzögerung der Arbeitsleuchte 20 Sek. 20 Sek. 20 Sek. 20 Sek. 0–20 Minuten Maximale Drehzahl, vorwärts (U/min) 0–2000 0–900 0–2000 0–2000 0–2000 Maximale Drehzahl, rückwärts (U/min) 0–2000 0–2000 0–2000 (Schlagbohren) 0–900 (Entfernen) 0–2000 0–2000 Verzögerung Precision Wrench™ (Sekunden) Deaktiviert Deaktiviert 0,5 Deaktiviert 0-2 Schlagdauerbegrenzung (Sekunden) Deaktiviert Deaktiviert Deaktiviert Deaktiviert 0,25-10 Precision Tap™ Deaktiviert Deaktiviert Deaktiviert Deaktiviert Aus/Gewinde/Erweitert (Siehe Tabelle 4) Tabelle 4 Anpassungsmodus Vorwärtsdrehzahl Rückwärtsdrehzahl Dauer des Vorwärtsbetriebs Dauer des Rückwärtsbetriebs Dauer der Pause Precision Tap™ 900–2000 900–2000 0,6 Sek. 0,25 Sek. 0,25 Sek. Erweitertes Gewindebohren 900–2000 900–2000 0,3–2,0 Sek. 0,3–2,0 Sek. 0,2-1,0 Sek.29 EnGLIsh EC-Declaration of Conformity Machinery Directive and Radio Equipment Directive 18V Tool Connect™ Impact Wrench
