KULLANIM KILAVUZU DW052 DEWALT

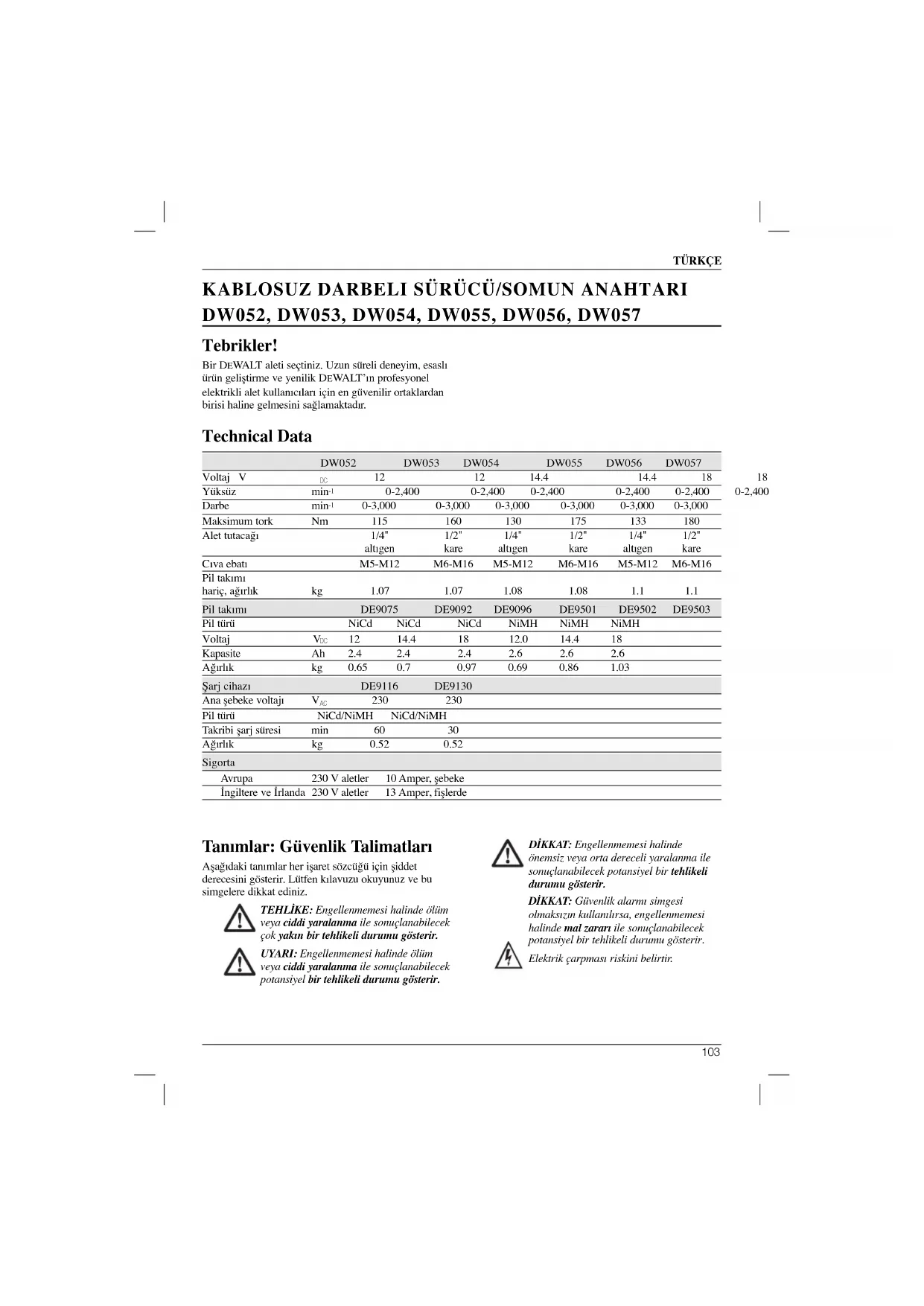

KABLOSUZ DARBELI SÜRÜCÜ/SOMUN ANAHTARI DW052, DW053, DW054, DW055, DW056, DW057 Tebrikler! Bir DEWALT aleti seçtiniz. Uzun süreli deneyim, esaslı ürün geliştirme ve yenilik D EWA LT ’ın profesyonel elektrikli alet kullanıcıları için en güvenilir ortaklardan birisi haline gelmesini sağlamaktadır. Technical Data DW052 DW053 DW054 DW055 DW056 DW057 Voltaj V

Kapasite Ah 2.4 2.4 2.4 2.6 2.6 2.6 Ağırlık kg 0.65 0.7 0.97 0.69 0.86 1.03 Şarj cihazı DE9116 DE9130 Ana şebeke voltajı V

Pil türü NiCd/NiMH NiCd/NiMH Takribi şarj süresi min 60 30 Ağırlık kg 0.52 0.52 Sigorta Avrupa 230 V aletler 10 Amper, şebeke İngiltere ve İrlanda 230 V aletler 13 Amper, fişlerde Tanımlar: Güvenlik Talimatları Aşağıdaki tanımlar her işaret sözcüğü için şiddet derecesini gösterir. Lütfen kılavuzu okuyunuz ve bu simgelere dikkat ediniz. TEHLİKE: Engellenmemesi halinde ölüm veya ciddi yaralanma ile sonuçlanabilecek çok yakın bir tehlikeli durumu gösterir. UYARI: Engellenmemesi halinde ölüm veya ciddi yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumu gösterir. DİKKAT: Engellenmemesi halinde önemsiz veya orta dereceli yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumu gösterir. D İKKAT: Güvenlik alarmı simgesi olmaksızın kullanılırsa, engellenmemesi halinde mal zararı ile sonuçlanabilecek potansiyel bir tehlikeli durumu gösterir. Elektrik çarpması riskini belirtir.TÜRKÇE

EC-Uygunluk Bildirimi DW052, DW053, DW054, DW055, DW056, DW057 DeWALT bu aletlerin ve şarj cihazlarının aşağıdaki normlara uygun olarak tasarlandığını beyan eder: : 98/37/EC, 89/336/EEC, 73/23/EEC, EN 60745-1, EN 60745-2-2, EN 60335, EN 55014-2, EN 55014-1, EN 61000-3-2 ve EN 61000-3-3. Daha fazla bilgi için, lütfen aşağıdaki adresten DeWALT ile irtibata geçiniz veya kılavuzun arkasına bakınız. DW052 DW053

(ses basıncı) dB(A) 80 93

(akustik güç) dB(A) 91 104 Yüklü RMS ivmelenme değeri m/s

Ses basıncı belirsizliği (K

) dB(A) 3 3 Akustik güç belirsizliği (K

(ses basıncı) dB(A) 93 93

(akustik güç) dB(A) 104 104 Yüklü RMS ivmelenme değeri m/s

Ses basıncı belirsizliği (K

) dB(A) 3 3 Akustik güç belirsizliği (K

(ses basıncı) dB(A) 95 97

(akustik güç) dB(A) 106 108 Yüklü RMS ivmelenme değeri m/s

Ses basıncı belirsizliği (K

) dB(A) 3 3 Akustik güç belirsizliği (K

) dB(A) 3 3 Direktör, Mühendislik ve Ürün Geliştirme Horst Grossmann DEWALT, Richard-Klinger-Strase 11D-65510, Idstein, Almanya 11/2006 Genel Güvenlik Kuralları UYARI! Tüm talimatları okuyunuz. Aşağıda açıklanan bütün talimatlara uyulmaması elektrik çarpması, yangın ve/veya ciddi yaralanmaya yol açabilir. Aşağıda belirtilen bütün uyarılarda geçen “elektrikli alet” terimi, ana şebekeden güç alan (kablolu) elektrikli aletinizi veya pil ile çalışan (kablosuz) elektrikli aletinizi ifade etmektedir.

a) Çalışma alanını temiz tutun ve iyi ışıklandırın. Karışık veya karanlık bölgeler kazalara yol açabilir. b) Elektrikli aletleri yanıcı sıvılar, gazlar veya toz gibi patlayıcıların bulunduğu ortamlarda kullanmayın. Elektrikli aletler, toz veya dumanı ateşleyebilecek kıvılcımlar çıkarmaktadır. c) Bir elektrikli aleti kullanırken çocukları ve etraftaki insanları uzakta tutun. Dikkat dağıtıcı şeyler kontrolü kaybetmenize sebep olabilir.

2) ELEKTRIK EMNIYETI

a) Elektrikli aletin fişleri prize uygun olmalıdır. Fişi hiçbir şekilde değiştirmeyin. Topraklanmış elektrikli aletler ile adaptör fişleri kullanmayın. Değiştirilmemiş fişler ve uygun prizler elektrik çarpması riskini azaltacaktır. b) Borular, radyatörler, mutfak ocakları ve buzdolapları gibi topraklanmış yüzeylerle temas etmesini engelleyin. Vücudunuzun topraklanması halinde elektrik çarpması riski artmaktadır. c) Elektrikli aletleri yağmur veya ıslak koşullara maruz bırakmayın. Bir elektrik aletinin içine giren su elektrik çarpması riskini artıracaktır. d) Kabloyu başka amaçlarla kullanmayın. Kabloyu hiçbir zaman elektrik aletini taşımak, çekmek veya prizden çekmek üzere kullanmayın. Kabloyu ısı, yağ, keskin köşeler veya hareketli parçalardan uzak tutun. Hasarlı veya dolaşmış kablolar elektrik çarpması riskini artırmaktadır. e) Bir elektrikli aleti d ış mekanda kullanırken, dış mekan kullanımına uygun bir uzatma kablosu kullanın. Dış mekan kullanımına uygun bir kablonun kullanılması elektrik çarpması riskini azaltmaktadır.

a) Bir elektrikli aleti kullanırken tetikte olun, ne yaptığınıza dikkat edin ve sağ duyunuzuTÜRKÇE

kullanın. Yorgun olduğunuz zaman veya ilaç, alkol veya başka tedavi etkisi altında iken elektrikli aleti kullanmayın. Elektrikli aletleri kullanırken bir anlık bir dikkatsizlik ciddi kişisel yaralanmaya yol açabilir. b) Güvenlik teçhizatı kullanın. Her zaman göz koruması kullanın. Uygun koşullarda kullanılan toz maskesi, kaymaz emniyet ayakkabıları, kask veya duyma koruması gibi güvenlik teçhizatı kişisel yaralanmaları azaltacaktır. c) Yanlışlıkla çalıştırmayı önleyin. Prize takmadan önce anahtarın kapalı konumda olduğundan emin olun. Elektrikli aletleri parmağınız anahtar üzerindeyken taşımak veya anahtarı açık konumdaki elektrikli aletleri prize takmak kazalara yol açacaktır. d) Elektrikli aleti açık konuma getirmeden önce varsa ayar anahtarını veya ayarlı penseyi çıkarın. Elektrikli aletin bir dönen parçasına bağlı kalan bir ayarlı pense veya anahtar kişisel yaralanmaya yol açabilir. e) Yetişemeyeceğiniz noktalara uzanmayın. Her zaman için uygun ayak basacak yer bulun ve dengenizi sağlayın. Böylece beklenmeyen durumlarda elektrikli alet daha iyi kontrol edilebilecektir. f) Uygun giysiler giyin. Bol giysiler veya takı kullanmayın. Saçınız, giysileriniz ve eldivenlerinizi hareketli parçalardan uzak tutun. Bol giysiler, takılar veya uzun saç hareketli parçalara takılabilir. g) Toz çekme ve toplama araç-gereçlerinin bağlanması için cihazlar verilmesi halinde, bunların uygun biçimde bağlanması ve kullanılmasını sağlayın. Bu cihazların kullanımı tozla ilgili tehlikeleri azaltabilir.

4) ELEKTRIKLI ALETIN KULLANIMI VE

BAKIMI a) Elektrikli aleti zorlamayın. Uygulamanız için doğru elektrikli aleti kullanın. İşinizi ancak doğru elektrikli alet tasarlandığı amaç doğrultusunda daha iyi ve daha güvenli bir şekilde yapacaktır. b) Açma/kapama anahtarı çalışmazsa elektrikli aleti kullanmayın. Anahtar ile kontrol edilemeyen herhangi bir elektrikli alet tehlikelidir ve tamir edilmelidir. c) Herhangi bir ayarlama yapmadan, aksesuarları değiştirmeden veya elektrikli aletleri saklamadan önce fişi elektrik kaynağından çekin. Bu türlü koruyucu güvenlik önlemleri elektrikli aletin yanlışlıkla çalışması riskini azaltır. d) Boştaki elektrikli aletleri çocukların erişemeyeceği yerlerde muhafaza edin ve elektrikli aleti veya bu talimatları bilmeyen kişilerin elektrikli aleti kullanmasına izin vermeyin. Elektrikli aletler eğitimsiz kullanıcıların elinde çok tehlikelidir. e) Elektrikli aletlerin bakımını yapın. Hareketli parçaların hizalanmasını veya bağlant ılarını, parçaların kırık olup olmadığını ve elektrikli aletlerin çalışmasını etkileyebilecek başka koşulları kontrol edin. Hasarlı ise, kullanmadan önce elektrikli aletin tamirini yaptırın. Kazaların pek çoğu bakımı yapılmayan elektrikli aletlerden kaynaklanmaktadır. f) Kesme aletlerini keskin ve temiz tutun. Bakımı gerektiği şekilde yapılmış keskin uçlu kesme aletlerinin rahatsızlık yaratma olasılığı daha az, kontrolü daha kolaydır. g) Elektrikli alet, aksesuarlar, alet parçaları ve benzerlerini bu talimatlara uygun olarak ve çalışma koşullarını ve yapılacak işi göz önüne alarak, elektrikli aletin tasarım amacına uygun şekilde kullanın. Elektrikli aletin amacı dışındaki işlemlerde kullanılması tehlikeli durumlara yol açabilir.

5) PIL CIHAZININ KULLANIMI VE BAKIMI

a) Pil takımını takmadan önce anahtarın kapalı konumda olduğundan emin olun. Açık konumdaki elektrikli aletlere pil takımının takılması kazalara yol açabilir. b) Sadece imalatçı tarafından belirtilen şarj cihazı ile şarj edin. Bir pil takımı türüne uygun olan bir şarj cihazı başka bir pil takımı ile kullanıldığında yangın riski ortaya çıkarabilir. c) Elektrikli aletleri sadece özellikle belirtilen pil takımları ile kullanın. Başka pil takımlarının kullanılması yaralanma ve yangın riskine yol açabilir. d) Pil takımları kullanılmadığı zaman, kağıt klipsleri, madeni paralar, anahtarlar, çiviler, vidalar veya bir kutup başından diğerine bağlantı yapabilecek başka küçük metal nesnelerden uzak tutun. Pil kutup başlarının kısa devre yapılması yanıklara veya yangına sebep olabilir. e) Kötü koşullar altında, pilden sıvı çıkabilir, teması önleyin. Yanlışlıkla temas olursa, su ile yıkayın. Sıvı gözlere temas ederse, tıbbi yardım alın. Pilden çıkan sıvı iritasyona veya yanıklara yol açabilir.

a) Elektrikli aletinizin eğitimli bir tamir görevlisi tarafından sadece aynı yedek parçalar kullanılarak tamir edilmesini sağlayın. Bu şekilde elektrikli aletin güvenliği sağlanmış olacaktır.TÜRKÇE

Pil takımları için ilave güvenlik talimatları UYARI: Yangın tehlikesi! Metallerin çıkarılmış pil takımına temas eden parçalardan kısa devre yapmasını engelleyin. Pil takımını temas ettiği parçaların üzerine pil başlığı yerleştirmeden taşımayın veya saklamayın.

• % 25- 30 potasyum hidroksit solüsyonu olan pil sıvısı zararlı olabilir. Deri ile temas etmesi halinde, derhal su ile yıkayın. Limon suyu veya sirke gibi hafif bir asit ile etkisiz duruma getirin. Gözlere temas etmesi halinde, en az 10 dakika boyunca bol temiz su ile yıkayın. Bir hekime başvurun.

• Hiçbir zaman herhangi bir nedenle pil takımını açmaya çalışmayın. Pil takımları ve şarj cihazları için ilave güvenlik talimatları

• Pil takımını şarj cihazına takmadan önce pil takımının kuru ve temiz olmasına dikkat edin.

• DEWALT NiMH pil takımlarını şarj etmek için sadece “NiMH” veya “NiMH + NiCd” işaretli şarj cihazlarını kullanın.

• Şarj cihazını hiçbir zaman kablosundan tutarak taşımayın. Prizden çıkarmak için hiçbir zaman kablodan çekmeyin. Kabloyu ısı, yağ ve keskin köşelerden uzak tutun.

• Şarj cihazını yağmur veya ıslak koşullara maruz bırakmayın.

• Islak pil takımlarını şarj etmeye çalışmayın.

• Hiçbir zaman herhangi bir nedenle pil takımını açmaya çalışmayın.

• Pil takımının imha edilmesi konusunda her zaman bu kılavuzun arkas ında bulunan talimatları uygulayın.

• Şarj cihazları ve pil takımları kullanılmadığı zaman kuru bir yerde saklanmalı ve çocukların erişemeyeceği şekilde kilitlenmelidir

ŞARJ CIHAZI VE PIL TAKIMI ÜZERINDEKI

ETIKETLER Bu kılavuzda kullanılan piktograflara ilave olarak, şarj cihazı ve pil takımı üzerinde bulunan etiketler aşağıdaki piktografları göstermektedir: Pil şarj oluyor Pil şarj oldu Pil arızalı Sıcak/soğuk pil gecikmesi İletken nesnelerle temas etmeyin. Hasarlı pil takımlarını şarj etmeyin. Kullanmadan önce kullanım kılavuzunu okuyun. Sadece DEWALT pil takımları ile kullanın, diğerleri patlayabilir ve kişisel yaralanma ve hasara yol açabilir. Suya maruz bırakmayın. Hasarlı kabloları derhal yenisiyle değiştirin. Sadece 4 °C ve 40 °C arasında şarj edin. Pil takımını çevreye gerekli özeni göstererek imha edin. NiMH/NiCd+ pil takımını yakmayın. NiMH ve NiCd pil takımlarını şarj etmektedir. Şarj süresi için teknik veriler bölümüne bakın. Darbeli Sürücüler/Somun Anahtarları için Ek güvenlik talimatları

• Kesme aletinin gizli kablolara veya kendi kablosuna temas edebileceği bir işlem yaparken aleti izole edilmiş kavrama yüzeylerinden tutun. Bir “elektrikli” tel ile temas edilmesi aletin açıktaki metal parçalarına da elektrik iletir ve işlem yapan kişiyi çarpar.

• Aksesuarların takılması ve çıkarılmasından önce ve ayarlama ve tamir işlemlerinden önce üniteyi kapatarak pil takımını çıkarın. Aletin yanlışlıkla çalışması yaralanmaya sebep olabilir.

• Sadece imalatçı tarafından modeliniz için tavsiye edilen aksesuarları kullanın. Bir alet için uygun olan aksesuarlar başka bir alette kullanıldığında tehlikeli olabilir. Uygun olmayan aksesuarların kullanılması, insanlarda yaralanma riskine yol açabilir.TÜRKÇE

• Her zaman kalafat veya yapışkanla ilgili olarak imalatçının bütün talimatlarını okuyun ve bunlara uyun. Bunun yapılmaması kişisel yaralanmaya neden olabilir. Aleti bir merdiven üzerinde kullanmayın. Paket içerikleri Paket içeriğinde şunlar bulunmaktadır: 1 Kablosuz darbeli sürücü/somun anahtarı 2 Pil takımı 1 Şarj cihazı 1 Takım çantası 1 Talimat kılavuzu 1 Teknik çizim

• Nakliye sırasında alet, parçalar veya aksesuarlarda ortaya çıkabilecek hasar olup olmadığını kontrol edin.

• Çalıştırmadan önce bu kılavuzu iyice okuyarak anlamak için gerekli zamanı ayırın. Açıklama (şek. 1) UYARI: Elektrikli aleti veya herhangi bir parçasını hiçbir zaman değiştirmeyin. Hasara veya kişisel yaralanmaya sebep olabilir. KULLANIM ALANI DW052, DW053, DW054, DW055, DW056 ve DW057 Kablosuz Darbeli Sürücüler/Somun Anahtarları, profesyonel darbeli vidalama uygulamaları için tasarlanmıştır. Darbe fonksiyonu bu aleti özellikle ahşap, metal ve betona bağlantı halkası takılması için uygun kılmaktadır. NEMLI KOÄULLARDA veya yanıcı sıvılar ya da gazların bulunduğu ortamlarda kullanmayın. Kablosuz darbeli sürücüler/somun anahtarları, profesyonel elektrikli aletlerdir. ÇOCUKLARIN aletle temas etmesine izin vermeyin. 16 yaşın altındaki çocuklar için gözetim gereklidir. a. Değişken hız anahtarı b. İleri/geri sürgü c. Alet tutacağı d. Tabanca tutacağı e. Pil takımı f. Ayı rma düğmeleri g. Şarj cihazı h. Şarj göstergesi (kırmızı) Şarj cihazı Şarj cihazınıza DE9130, 7.2 ile 14.4 V arasındaki DeWALT NiCd piller uygundur. Şarj cihazınıza DE9116, 7.2 ile 18 V arasındaki DeWALT NiCd/NiMH piller uygundur. Elektrik emniyeti Elektrik motoru sadece bir voltaj için tasarlanmıştır. Her zaman pil takımı voltajının anma değerleri plakasındaki voltajla aynı olup olmadığını kontrol edin. Ayrıca, şarj cihazınızın voltajının ana şebeke voltajı ile aynı olmasına dikkat edin. DEWA LT şarj cihazınız EN 60335 normuna uygun olarak iki kez izole edilmiştir. Uzatma kablosu kullanımı Mutlaka gerekli olmadıkça bir uzatma kablosu kullanılmamalıdır. Şarj cihazınızın güç girişine uygun bir onaylanmış uzatma kablosu kullanın (teknik verilere bakınız). Minimum iletken boyutu 1 mm

; maksimum uzunluk 30 m’dir. Montaj ve ayarlama UYARI: Montaj ve ayarlama işleminden önce, her zaman pil takımını çıkarın. Pil takımını takmadan veya çıkarmadan önce her zaman aleti kapatın. UYARI: Sadece DEWALT pil takımları ve şarj aletleri kullanın. Pil takımı (şekil. 1)

DW052 ve DW053, 12 voltluk pil takımları ile çalışmaktadır. DW054 ve DW055, 14.4 voltluk pil takımları ile çalışmaktadır. DW056 ve DW057, 18 voltluk pil takımları ile çalışmaktadır. Pil takımının şarj edilmesi (şekil 2 Pil takımını (e) ilk kez veya uzun süreli saklamanın ardından şarj ederken, cihaz yalnızca % 80 oranında şarjı kabul edecektir. Birkaç şarj ve deşarj döngüsünden sonra, pil takımı tam kapasite çalışmaya başlayacaktır. Pil takımını şarj etmeden önce her zaman şebekeyi kontrol edin. Şebekede herhangi bir sorun yoksa fakat pil takımı şarj olmuyorsa, şarj cihazınızı bir yetkili DeWALT servisine götürün. Şarj esnasında şarj cihazı ve pil takımı biraz ısınabilir. Bu normal bir durumdur ve sorun olduğu anlamına gelmez.TÜRKÇE

UYARI: Pil takımını < 4 °C veya > 40 °C ortam sıcaklıklarında şarj etmeyin. Tavsiye edilen şarj etme sıcaklığı: yaklaşık 24 °C. Pil takımını (e) şarj etmek için, bunu gösterildiği şekilde şarj cihazına (g) takın ve şarj cihazını da prize takın. Pil takımının şarj cihazına tam olarak oturmasına dikkat edin. Kırmızı şarj göstergesi (h) yanıp sönecektir. Yaklaşık 1 saat sonra yanıp sönme duracak ve sürekli yanık kalacaktır. Pil takımı artık tamamen doludur. Pil takım ı herhangi bir zamanda çıkarılabilir veya bağlı şarj cihazı üzerinde daha uzun süre bırakılabilir (maksimum 14 gün). Pil takımının takılıp çıkarılması

1. Pil takımını (e) tık sesi çıkartarak yerine oturana

kadar aletin kavrama yerine itin.

2. Pil takımını çıkarmak için, iki serbest bırakma

düğmesine (f) aynı anda basın ve pil takımını çekin. Pil başlığı (şekil 2) A protective battery cap (i) is supplied to cover the Çıkarılmış bir pil takımının temas eden kısımlarını örtmek üzere bir koruyucu pil başlığı (i) temin edilmiştir. Koruyucu başlığın yerinde olmaması halinde, gevşek metal nesneler bu parçalara kısa devre yaparak, yangın tehlikesine yol açabilir ve pil takımına zarar verebilir.

1. Pil takımını (e) şarj cihazına veya alete

yerleştirmeden önce koruyucu pil başlığını (i) çıkarın.

2. Pil takımını şarj cihazı veya aletten çıkardıktan

hemen sonra koruyucu başlığı bağlantılı parçaların üzerine yerleştirin. UYARI: Bağlantısız bir pil takımını taşımadan veya saklamadan önce koruyucu pil başlığının yerinde olduğundan emin olun. Otomatik yenileme Otomatik yenileme modu, pil takımındaki ayrı hücrelerin en yüksek kapasitede eşitlenmesini veya dengelenmesini sağlayacaktır. Pil takımları her 10. şarj/ deşarj döngüsünden sonra veya pil takımının artık aynı verimde çalışmaması durumlarında bir gece boyunca yenileme modunda yenilenmelidir. Pil takımınızı yenilemek için, her zamanki gibi şarj cihazına takın. Kırmızı ışığın sürekli yanıp sönmeye başlaması, şarj döngüsünün başladığını gösterir. 1 saatlik şarj süresi tamamlandıktan sonra, ışık sürekli yanık kalacak ve artı k yanıp sönmeyecektir. Pil takımı tam olarak şarj olmuştur ve gerekli zamanda kullanılabilir. Pil takımının 1 saatlik şarj süresinden sonra şarj cihazında bırakılması halinde, şarj cihazı otomatik olarak yenileme modunu başlatacaktır. Bu mod 8 saat kadar sürmektedir fakat pil takımı yenileme modu sırasında herhangi bir zamanda çıkarılabilir. Sıcak/Soğuk Pil Gecikmesi Şarj cihazı bir pil takımının çok sıcak veya çok soğuk olduğunu tespit ederse, otomatik olarak Sıcak/Soğuk Pil Gecikmesini başlatır ve pil takımı uygun sıcaklığa ulaşana kadar şarj işlemini durdurur. Şarj cihazı bundan sonra otomatik olarak şarj moduna geçer. Bu özellik maksimum pil ömrü sağlamaktadır. Sıcak/Soğuk Pil Gecikmesi modunda kırmızı gösterge önce uzun uzun daha sonra kısa kısa yanıp söner. TAKILMASI Uç takılması ve çıkarılması (şekil. 1, 4) DW052, DW054, DW056 Alet, kilit mandallı 1/4" altıgen sürgü sistemine sahiptir.

1. Mandalı/tutacağı (c) ileri itin ve ucu, mandalın içine

sonuna kadar yerleştirin. Ucu yerine sabitlemek için mandalı serbest bırakın.

2. Ucu çıkarmak için, mandalı ileri itip ucu sertçe

çekin. Soketlerin takılması ve çıkarılması (şekil. 1, 4) DW053, DW055, DW057 Alet, tespit mandallı 1/2" kare sürgü sistemine sahiptir. SOKETLERIN TAKILMASI

1. Örsün üzerindeki (k) tespit mandalı ile soketin yan

tarafındaki deliği (j) ayarlayın.

2. Soketi (l), yerine oturuncaya kadar, örsün/alet

tutacağının (c) üzerine itin. Gerekirse hafifçe vurun. SOKETLERIN ÇIKARILMASI Tespit mandalını (k) soketin deliğinden geçirerek soketi örsten çekin. İleri/geri sürgüsü (şekil. 3) İleri veya geri rotasyonu seçmek için, ileri/geri sürgüsünü (b) gösterildiği gibi kullanın (aletin üzerindeki oklara bakınız). DIKKAT: ARotasyonun yönünü değiştirmeden önce her zaman için motorun tamamen durmasını bekleyin.TÜRKÇE

Rotasyonun yönünü değiştirdikten sonra alet, ilk defa olarak çalıştırıldığında, başlangıçta bir klik sesi duyulabilir. Kullanma talimatları UYARI: Her zaman güvenlik talimatlarına ve geçerli düzenlemelere uygun hareket edin. Kullanmadan önce, pil takımının (tam olarak) dolu olup olmadığını kontrol edin. KULLANIM UYARI: Aksesuarların takılması ve çıkarılmasından önce ve ayarlama ve tamir işlemlerinden önce üniteyi kapatarak pil takımını çıkarın. Alet kullanılmadığı zamanlarda ve aleti saklarken tetik anahtarını kilitleyin. Çalıştırmadan önce

1. Aletinize göre uygun uç veya soketi seçin.

2. Aleti çalıştırmak için değişken hız anahtarına (a)

basın. Değişken hız anahtarına uygulanan basınç, alet hızını belirlemektedir.

3. Alet kapalı konumdayken, ileri/geri sürgüsünü (b)

ortaya getirin. Çalıştırmak için

1. Sürgüyü (b) kullanarak ileri veya geri rotasyonu

2. Uygulamaya bağlı olarak, aşağıdaki talimatlardan

3. Değişken hız anahtarına (a) basın.

4. Sıktıktan sonra, tork anahtarı ile torku kontrol edin.

1. Sürücü ucunun uç kısmını vidanın başına

2. Aleti vida ile aynı seviyede tutarak, çalışılacak

zeminle temas etmesini sağlamak üzere alete ileri doğru basınç uygulayın. Somun yerleştirme

1. Soketi, cıvata veya somunun başına yerleştirin.

2. Aleti, bağlantı ile aynı hizada tutun.

Sıkıştırma süresi Bu alet, birçok bağlantıyı birkaç saniye içinde sıkıştırmaktadır. Torka göre uygun sıkıştırma süresi tecrübe ile belirlenmelidir. UYARI: Aşırı sıkıştırma, sürücü ucuna ve vida başına zarar verebilir. Aletiniz ile birlikte sadece belirli darbeli aksesuarlar kullanın. Uygun aksesuarlarla ilgili daha fazla bilgi almak için satıcınızla görüşün. BAKIM DEWALT elektrikli aletiniz uzun süre boyunca minimum bakımla çalışmak üzere tasarlanmıştır. Aletin uzun süre boyunca verimli bir şekilde çalışması uygun bakımın ve düzenli temizliğin yapılmasına bağlıdır. Yağlama Bu aletin yağlanmasına gerek yoktur. Temizleme

• Karterin yumuşak bir bezle silinmesinden önce şarj cihazını prizden çıkarın.

• Elektrikli aletinizi temizlemeden önce pil takımını çıkarın.

• Havalandırma yuvalarını temiz tutun ve karteri yumuşak bir bezle düzenli olarak temizleyin. Opsiyonel aksesuarlar UYARI: DEWALT tarafından verilenler dışındaki aksesuarlar bu ürün üzerinde test edilmediğinden, bu aksesuarların bu aletle birlikte kullanılması tehlikeli olabilir. Yaralanma riskini azaltmak için, bu aletle birlikte sadece DEWALT tarafından tavsiye edilen aksesuarlar kullanılmalıdır. Uygun aksesuarlarla ilgili daha fazla bilgi almak için satıcınızla görüşün. Çevrenin korunması Ayrı toplama. Bu ürün normal evsel atıklarla birlikte imha edilmemelidir. Herhangi bir zamanda DeWALT ürününüzü değiştirmek isterseniz ya da artık işinizeTÜRKÇE

yaramıyorsa, normal evsel atıklarla birlikte atmayın. Bu ürünü ayrı toplama için ayırın. Kullanılmış ürünlerin ayrı toplanması ve paketlenmesi malzemelerin geri kazanım yoluyla tekrar kullanılmasını sağlamaktadır. Geri kazanılan malzemelerin tekrar kullanılması çevre kirliliğinin önlenmesine yardımcı olur ve ham madde talebini azaltır. Yerel düzenlemeler kapsamında elektrikli ürünlerin evsel atıklardan ayrı olarak belediyenin atık sahalarında toplanması veya yeni bir ürün aldığınızda satıcı tarafından geri alınması öngörülebilir.

EWALT, kullanma süreleri sona eren DEWA LT ürünlerinin toplanması ve geri kazanımı için bir imkan sunmaktadır. Bu hizmetten yararlanmak için, lütfen ürününüzü bizim adımıza toplama işlemi yapan bir yetkili servise götürün. Bu kılavuzda belirtilen adresteki yerel DEWALT ofisi ile irtibata geçerek size en yakın yetkili servisin yerini öğrenebilirsiniz. Alternatif olarak, yetkili DEWA LT tamir acentelerinin listesi ve satış sonrası servis ve bağlantıların tam ayrıntıları İnternette www.2helpU.com adresinde mevcuttur. Şarj edilebilir pil takımı Bu uzun ömürlü pil takımı, daha önce kolayca yapılan işlerde yeterince güç üretemeyecek duruma geldiğinde şarj edilmelidir. Pil takımının teknik ömrünün tamamlanmasından sonra, çevre unsuruna dikkat ederek imha işlemi yapın:

• Pil takımını tam olarak aşağıya doğru çekin ve aletten çıkarın.

• NiCd ve NiMH hücreleri yeniden değerlendirilebilir özelliktedir. Bunları satıcınıza veya bir yerel geri dönüşüm istasyonuna götürün. Toplanan pil takımları uygun biçimde yeniden değerlendirilecek veya imha edilecektir. İstenmeyen aletler Aletinizin çevreye zarar vermeden uygun biçimde imha edilmesi için bir yetkili DEWALT servisine götürün. GARANTİ

DEWALT aletinizin performansından tam olarak memnun kalmazsanız, satın almanızdan sonra 30 gün içinde satın aldığınız yere iade ederek parasını geri alabilir veya başka aletle değiştirebilirsiniz. Satın alındığına dair bir kanıtın ibraz edilmesi zorunludur. .

Satın alma tarihinden itibaren 12 aylık süre içinde D EWALT aletiniz için bakım veya servis hizmetine ihtiyaç duymanız halinde, bu hizmetler ücretsiz olarak bir DEWALT tamir acentesi tarafından yapılacaktır. Satın alındığına dair bir kanıtın ibraz edilmesi zorunludur. Bu hizmet Elektrikli Aletlerin işçilik ve yedek parça maliyetlerini de içerir. Aksesuarlar hariçtir. .

• BİR YILLIK TAM GARANTİ • DEWALT ürününüzün satın alma tarihinden itibaren 12 aylık süre içinde kusurlu malzeme veya işçilik nedeniyle arıza yapması halinde, bütün kusurlu parçaları ücretsiz olarak değiştirmeyi veya karar yetkisi bize ait olmak üzere üniteyi ücretsiz olarak değiştirmeyi aşağıdaki şartlara tabi olarak garanti ederiz:

• Ürünün hatalı kullanılmamış olması.

• Yetkisi olmayan kişilerce tamir girişiminde bulunulmamış olması.

• Satın alma tarihine ilişkin belgenin ibraz edilmesi. Bu garanti fazladan bir avantaj olarak sunulmaktadır ve tüketicilerin yasal haklarına ilavedir. En yakındaki DEWALT yetkili tamir acentesinin yerini öğrenmek için, bu kılavuzun arkasındaki uygun telefon numarasını kullanınız. Alternatif olarak, yetkili DEWALT tamir acentelerinin listesi ve satış sonrası servis ve bağlantıların tam ayrıntıları şu internet adresinde mevcuttur: www.2helpU.com.ΕΛΛΗΝΙΚΆ
