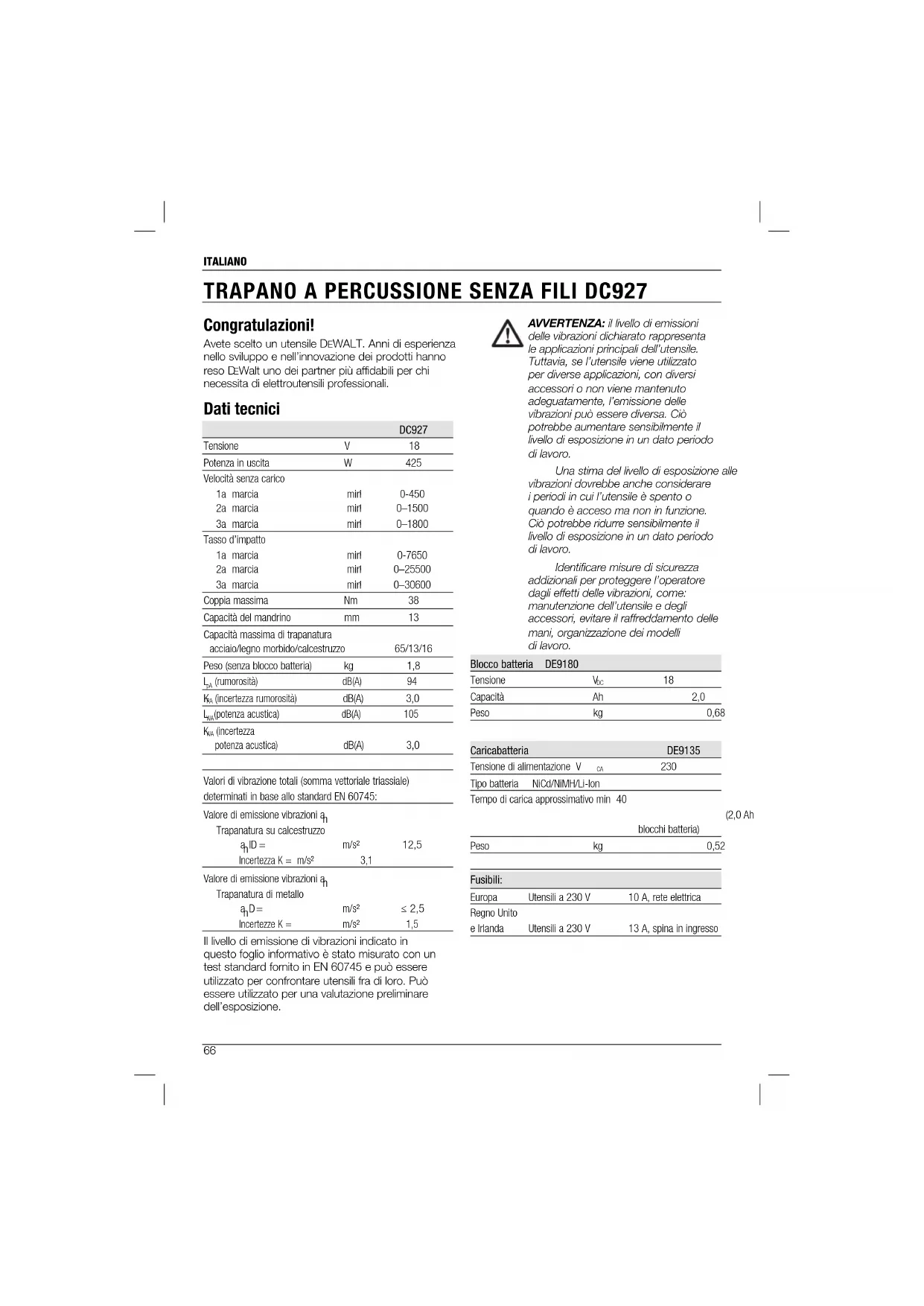

MANUALE UTENTE DC927 DEWALT

AVVERTENZA: il livello di emissioni delle vibrazioni dichiarato rappresenta le applicazioni principali dell’utensile. Tuttavia, se l’utensile viene utilizzato per diverse applicazioni, con diversi accessori o non viene mantenuto adeguatamente, l’emissione delle vibrazioni può essere diversa. Ciò potrebbe aumentare sensibilmente il livello di esposizione in un dato periodo di lavoro. Una stima del livello di esposizione alle vibrazioni dovrebbe anche considerare i periodi in cui l’utensile è spento o quando è acceso ma non in funzione. Ciò potrebbe ridurre sensibilmente il livello di esposizione in un dato periodo di lavoro. Identificare misure di sicurezza addizionali per proteggere l’operatore dagli effetti delle vibrazioni, come: manutenzione dell’utensile e degli accessori, evitare il raffreddamento delle mani, organizzazione dei modelli di lavoro. Blocco batteria DE9180 Tensione V

Capacità Ah 2,0 Peso kg 0,68 Caricabatteria DE9135 Tensione di alimentazione V

Tipo batteria NiCd/NiMH/Li-Ion Tempo di carica approssimativo min 40 (2,0 Ah blocchi batteria) Peso kg 0,52 Fusibili: Europa Utensili a 230 V 10 A, rete elettrica Regno Unito e Irlanda Utensili a 230 V 13 A, spina in ingresso Congratulazioni! Avete scelto un utensile DEWALT. Anni di esperienza nello sviluppo e nell’innovazione dei prodotti hanno reso D EWalt uno dei partner più affidabili per chi necessita di elettroutensili professionali. Dati tecnici DC927 Tensione V 18 Potenza in uscita W 425 Velocità senza carico 1a marcia min

0–30600 Coppia massima Nm 38 Capacità del mandrino mm 13 Capacità massima di trapanatura acciaio/legno morbido/calcestruzzo 65/13/16 Peso (senza blocco batteria) kg 1,8

(incertezza rumorosità) dB(A) 3,0

(incertezza potenza acustica) dB(A) 3,0 Valori di vibrazione totali (somma vettoriale triassiale) determinati in base allo standard EN 60745: Valore di emissione vibrazioni a

Trapanatura su calcestruzzo

m/s² 12,5 Incertezza K = m/s² 3,1 Valore di emissione vibrazioni a

Trapanatura di metallo

m/s² ≤ 2,5 Incertezze K = m/s² 1,5 Il livello di emissione di vibrazioni indicato in questo foglio informativo è stato misurato con un test standard fornito in EN 60745 e può essere utilizzato per confrontare utensili fra di loro. Può essere utilizzato per una valutazione preliminare dell’esposizione.ITALIANO

Defi nizioni: linee guida per la sicurezza Le definizioni seguenti descrivono il livello di criticità di ciascuna indicazione. Leggere il manuale e prestare attenzione ai seguenti simboli. PERICOLO: indica una situazione di pericolo imminente che, se non viene evitata, provoca il decesso o lesioni personali gravi. AVVERTENZA: indica una situazione potenzialmente pericolosa che, se non viene evitata, può provocare il decesso o lesioni personali gravi. ATTENZIONE: indica una situazione potenzialmente pericolosa che, se non viene evitata, può provocare lesioni personali di entità lieve o moderata. ATTENZIONE: utilizzato senza il simbolo di allarme sicurezza indica una situazione potenzialmente pericolosa che, se non viene evitata, potrebbe risultare in danni alla proprietà. Segnala il pericolo di scosse elettriche. Segnala rischio di incendi. Dichiarazione di conformità CE DC927 DEWALT dichiara che i prodotti descritti sotto la dicitura “Dati tecnici” sono stati costruiti in conformità alle norme: 98/37/CEE (fi no al 28 dicembre 2009), 2004/108/CE, 2006/42/CE (a partire dal 29 dicembre 2009), 2006/95/CE, EN 55014-1, EN 55014-2, EN 60745-1, EN 60745-2-6. Per ulteriori informazioni, contattare DEWALT all’indirizzo qui sotto o consultare il retro del presente manuale. La responsabilità della compilazione della scheda tecnica è stata affidata al sottoscritto, il quale rende questa dichiarazione a nome di D EWALT. Horst Grossmann Vicepresidente ricerca e sviluppo DEWALT, Richard-Klinger-Strase 11, D-65510, Idstein, Germania 30/10/2007 AVVERTENZA: per ridurre il rischio di lesioni, leggere attentamente il manuale di istruzioni. Avvertenze generali relative alla sicurezza degli elettroutensili AVVERTENZA! Leggere tutte le istruzioni e le avvertenze relative alla sicurezza La mancata osservanza delle avvertenze e delle istruzioni può provocare scosse elettriche, incendi e/o lesioni gravi.

CONSERVARE TUTTE LE AVVERTENZE E LE

ISTRUZIONI PER RIFERIMENTO FUTURO. Il termine “elettroutensile” utilizzato nelle avvertenze fa riferimento sia agli elettroutensili alimentati da rete (tramite cavo), sia a quelli alimentati a batteria (cordless).

1) SICUREZZA DELL’AMBIENTE DI LAVORO

a) Mantenere l’ambiente di lavoro pulito e ben illuminato. Gli ambienti disordinati o scarsamente illuminati favoriscono gli incidenti. b) Non utilizzare gli elettroutensili in atmosfere esplosive, ad esempio in presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili generano scintille che possono provocare l’accensione di polvere o fumi. c) Durante l’uso di un elettroutensile, tenere lontani i bambini e qualsiasi altra persona che si trovi nelle vicinanze. Le distrazioni possono provocare la perdita di controllo.

2) SICUREZZA DAL PUNTO DI VISTA ELETTRICO

a) Le spine dell’elettroutensile devono essere adatte alla presa di rete. Non modificare mai la spina in alcun modo. Non utilizzare adattatori con gli elettroutensili conITALIANO

collegamento a terra (a massa). Per ridurre il rischio di scosse elettriche evitare di modificare le spine e utilizzare sempre le prese appropriate. b) Evitare il contatto delle parti del corpo con superfici collegate a terra, quali condotti, radiatori, fornelli e frigoriferi. Se il proprio corpo è collegato a terra, il rischio di scosse elettriche aumenta. c) Non esporre gli elettroutensili alla pioggia o all’umidità. L’ingresso di acqua in un elettroutensile aumenta il rischio di scosse elettriche. d) Utilizzare il cavo correttamente. Non utilizzare mai il cavo per spostare, tirare o scollegare l’elettroutensile. Tenere il cavo al riparo da calore, olio, spigoli o parti in movimento. Se il cavo è danneggiato o impigliato, il rischio di scosse elettriche aumenta. e) Durante l’uso dell’elettroutensile in ambienti esterni, utilizzare una prolunga adatta all’uso esterno. Per ridurre il rischio di scosse elettriche, utilizzare un cavo adatto ad ambienti esterni. f) Se è inevitabile l’uso di un elettroutensile in una zona umida, usare una fonte di corrente protetta da un interruttore differenziale (salvavita). L’uso di un interruttore differenziale riduce i rischi di scosse elettriche.

3) SICUREZZA PERSONALE

a) Quando si utilizza un elettroutensile, prestare sempre la massima attenzione a quello che si sta facendo e utilizzare il buon senso. Non utilizzare un elettroutensile se si è stanchi o sotto l’effetto di droghe, alcool o medicinali. Un solo attimo di distrazione durante l’uso di tali elettroutensili potrebbe provocare gravi lesioni personali. b) Usare le protezioni antinfortunistiche. Indossare sempre protezioni oculari. L’uso di protezioni antinfortunistiche quali mascherine per la polvere, scarpe antiscivolo, elmetti o cuffie protettive, in condizioni opportune consente di ridurre le lesioni personali. c) Evitare la messa in funzione non intenzionale. Assicurarsi che l’interruttore sia in posizione off prima di connettere la fonte di corrente e/o il blocco batteria e prima di afferrare o trasportare l’utensile. Se gli elettroutensili vengono trasportati tenendo il dito sull’interruttore o collegati alla rete elettrica con l’interruttore nella posizione on, il rischio di incidenti aumenta. d) Prima di accendere l’elettroutensile, rimuovere eventuali chiavi o chiavistelli di regolazione. Un chiavistello o una chiave fissati su una parte rotante dell’elettroutensile possono provocare lesioni personali. e) Prestare attenzione a non perdere l’equilibrio. Mantenere costantemente un buon equilibrio, evitando sbilanciamenti. In questo modo si detiene un maggiore controllo sull’elettroutensile nelle situazioni impreviste. f) Indossare un abbigliamento adatto. Non indossare abiti larghi o gioielli. Tenere capelli, abiti e guanti lontano dalle parti in movimento. Gli abiti larghi, i gioielli o i capelli lunghi possono rimanere impigliati nelle parti in movimento. g) Se la dotazione comprende dispositivi per il collegamento di sistemi di estrazione e raccolta della polvere, collegarli e utilizzarli in modo corretto. La raccolta della polvere può ridurre i pericoli legati alla polvere.

4) USO E MANUTENZIONE DELL’ELETTROUTENSILE

a) Non forzare l’elettroutensile. Utilizzare l’elettroutensile adatto alla situazione. L’elettroutensile svolge il lavoro nel modo migliore e più sicuro quando usato nelle condizioni per cui è stato progettato. b) Non utilizzare l’elettroutensile se l’interruttore non consente di accenderlo e spegnerlo. Qualsiasi elettroutensile che non possa essere controllato con l’interruttore è pericoloso e deve essere riparato. c) Disconnettere la presa dalla fonte di corrente e/o dal il blocco batteria dell’elettroutensile prima di effettuare qualsiasi tipo di regolazione, prima di cambiare accessori o riporre l’elettroutensile. Tali misure di sicurezza preventive riducono il rischio di accensione accidentale dell’elettroutensile. d) Tenere gli elettroutensili lontano dalla portata dei bambini ed evitarne l’uso da parte di persone che hanno poca familiarità con l’elettroutensile e con le presenti istruzioni. Gli elettroutensili sono pericolosi nelle mani di persone non addestrate.ITALIANO

e) Effettuare la manutenzione degli elettroutensili. Verificare che non vi siano errori di allineamento o grippaggio delle parti in movimento, parti rotte e altre situazioni che potrebbero influire sull’uso dell’elettroutensile. In caso di danni, riparare l’elettroutensile prima dell’uso. Molti incidenti sono provocati da elettroutensili su cui non è stata effettuata la corretta manutenzione. f) Tenere gli utensili da taglio affilati e puliti. La manutenzione corretta degli utensili da taglio con bordi affilati riduce le probabilità di grippaggio e facilita il controllo. g) Utilizzare l’elettroutensile, gli accessori, gli utensili da taglio e così via secondo le presenti istruzioni e tenendo in considerazione le condizioni di lavoro e il lavoro da eseguire. L’uso dell’elettroutensile per operazioni diverse da quelle previste può provocare situazioni pericolose.

5) USO E MANUTENZIONE DELLO STRUMENTO A

BATTERIA a) Effettuare la ricarica solo con il caricabatteria specificato dal produttore. Un caricabatteria adatto a un determinato tipo di blocco batteria può provocare un rischio di incendio se utilizzato con un altro blocco batteria. b) Utilizzare gli elettroutensili solo con blocchi batteria specifici. L’uso di altri blocchi batteria può provocare il rischio di lesioni e incendi. c) Quando il blocco batteria non è in uso, tenerlo lontano da altri oggetti metallici quali fermagli, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che possono determinare un collegamento tra i terminali. Il cortocircuito dei terminali della batteria può provocare ustioni o incendi. d) In condizioni di abuso, è possibile che la batteria espella del liquido; evitare il contatto. Se dovesse verificarsi un contatto, sciacquare con acqua. Se il liquido entra in contatto con gli occhi, consultare un medico. Il liquido espulso dalla batteria può causare irritazioni o ustioni.

a) L’elettroutensile deve essere riparato da personale qualificato, utilizzando parti di ricambio identiche. In questo modo viene garantita la sicurezza dell’elettroutensile.

ULTERIORI REGOLE SPECIFICHE PER

LA SICUREZZA Avvertenze relative alla sicurezza di trapani/avvitatori/trapani a percussione

• Con i trapani a percussione indossare protezioni per le orecchie. L’esposizione al rumore può causare perdita dell’udito.

• Quando si eseguono operazioni in cui l’utensile di taglio può entrare in contatto con fili nascosti o con il cavo elettrico, tenere l’elettroutensile esclusivamente dalle impugnature isolate. Il contatto tra l’accessorio di taglio e un filo “in tensione” può mettere “in tensione” le parti metalliche dell’utensile esposte e causare una scossa elettrica all’operatore.

• Utilizzare le maniglie aggiuntive in dotazione con l’utensile. La perdita di controllo può causare lesioni personali.

• Impiegare morsetti o altri strumenti per fissare il pezzo da lavorare a una superficie stabile. Tenere il pezzo da lavorare in mano o contro il proprio corpo è una soluzione instabile che può far perdere il controllo.

• Indossare protezioni per le orecchie in caso di uso prolungato di un trapano a percussione. La prolungata esposizione a rumori di alta intensità può causare la perdita dell’udito. Gli elevati livelli di pressione sonora generati da un trapano a percussione possono provocare la temporanea perdita dell’udito o gravi danni al timpano dell’orecchio.

• Indossare occhiali di sicurezza o altre protezioni per gli occhi. Le operazioni di martellamento e percussione possono provocare il lancio di schegge. Le schegge volanti possono provocare danni permanenti agli occhi.

• Punte e utensili diventano molto caldi durante l’uso. Quando li si tocca, indossare sempre i guanti. Etichette sull’utensile

POSIZIONE DEL CODICE DELLA DATA

Il Codice della data, che comprende anche l’anno di fabbricazione, è stampato sulla superficie di protezione che forma il giunto di montaggio tra l’utensile e la batteria!ITALIANO

Esempio: 2007 XX XX Anno di fabbricazione Istruzioni di sicurezza importanti per tutti i caricabatteria CONSERVARE QUESTE ISTRUZIONI: questo manuale contiene istruzioni importanti per l’uso e la sicurezza dei caricabatteria DE9130/DE9135.

• Prima di utilizzare il caricabatteria, leggere tutte le istruzioni e le avvertenze sul caricabatteria, sul blocco batteria e sul prodotto in cui viene utilizzato il blocco batteria. PERICOLO: pericolo di folgorazione. Tensione di 230 volt sui terminali di carica. Non testare con oggetti conduttori. Pericolo di scosse elettriche o folgorazioni. AVVERTENZA: pericolo di scosse elettriche. Non permettere la penetrazione di liquidi nel caricabatteria. Pericolo di scosse elettriche. ATTENZIONE: pericolo di ustioni. Per ridurre il rischio di lesioni, ricaricare solo batterie ricaricabili DEWALT. Altri tipi di batterie potrebbero esplodere, provocando lesioni personali e danni ATTENZIONE: in certi casi, con il caricabatteria collegato alla rete di alimentazione, i contatti di carica esposti all’interno del caricabatteria possono essere cortocircuitati da oggetti esterni. Gli oggetti esterni di natura conduttiva, tra cui, ma non solo, pagliette di ferro, carta in alluminio o accumuli di particelle metalliche, devono essere tenuti lontani dai vani del caricabatteria. Scollegare sempre il caricabatteria dall’alimentazione quando il blocco batteria non è inserito nel vano. Scollegare il caricabatteria prima di effettuarne la pulizia.

• NON tentare di caricare il blocco batteria con caricabatteria diversi da quelli descritti nel presente manuale. Il caricabatteria e il blocco batteria sono appositamente progettati per l’uso congiunto.

• Questi caricabatteria non vanno destinati ad usi diversi dalla carica delle batterie ricaricabili DEWALT. Qualsiasi altro utilizzo può provocare il pericolo di incendi, scosse elettriche o folgorazioni.

• Non esporre il caricabatteria a pioggia o neve.

• Per scollegare il caricabatteria, tirare la spina, anziché il cavo. In questo modo si riduce il rischio di danni alla spina elettrica e al cavo.

• Assicurarsi che il cavo si trovi in una posizione in cui non possa essere calpestato, in cui si possa inciampare, o comunque essere altrimenti soggetto a danni o sollecitazioni.

• Non utilizzare una prolunga, salvo ove assolutamente necessario. L’utilizzo di una prolunga di tipo improprio può dare luogo a pericolo di incendi, scosse elettriche o folgorazioni.

• Non posizionare alcun oggetto sopra il caricabatteria o posizionare il caricabatteria su una superficie morbida, che può ostruire le aperture di ventilazione e provocare un surriscaldamento interno. Posizionare il caricabatteria lontano da qualsiasi fonte di calore. Il caricabatteria è ventilato attraverso aperture che si trovano in cima e in fondo all’involucro.

• Non utilizzare il caricabatteria se la spina o il cavo sono danneggiati; procedere immediatamente alla loro sostituzione.

• Non utilizzare il caricabatteria se ha subito urti violenti, è caduto o è stato danneggiato in altro modo. Consegnarlo ad un centro assistenza autorizzato.

• Quando occorre eseguire operazioni di manutenzione o riparazione, non smontare il caricabatteria; consegnarlo ad un centro di assistenza autorizzato. Un errore nel rimontaggio può provocare il pericolo di scosse elettriche, folgorazioni o incendi.

• Scollegare il caricabatteria dalla presa prima di cercare di pulirlo con qualunque metodo. In questo modo è possibile ridurre il pericolo di scosse elettriche. La rimozione del blocco batteria non riduce tale rischio.

• Non provare MAI a collegare insieme 2 caricabatteria.

• Il caricabatteria è progettato per funzionare con l’alimentazione della rete elettrica domestica a 230 V. Non provare ad usarlo con un’altra tensione di alimentazione. Questo non vale per i caricabatteria per autoveicoli.

Caricabatteria Il caricabatteria DE9135 è compatibile con batterie da 7,2 – 18 V NiCd, NiMH o Li-Ion. Questi caricabatteria non richiedono regolazioni e sono progettati affinché il loro uso sia il più facile possibile. Procedura di carica PERICOLO: rischio di folgorazione. 230 volt sui terminali di carica. Non testare con oggetti conduttori. Pericolo di scosse elettriche o folgorazioni.

1. Collegare il caricabatteria (i) a una presa di

corrente adeguata prima di inserire il blocco batteria.

2. Inserire il blocco batteria nel caricabatteria.

La spia rossa (di carica) lampeggia in modo continuo per indicare che è iniziato il ciclo di caricamento.

3. Il completamento della ricarica è indicato da una

spia rossa ACCESA in modo fisso. Il blocco è completamente carico e può essere utilizzato in questo momento o lasciato nel caricabatteria. Procedimento di carica Fare riferimento alla tabella seguente per verificare il livello di carica del blocco batteria. Livello di carica carica in corso – – – – – – completamento carica ––––––––––– ritardo dovuto a riscaldamento/raffreddamento ––– – ––– – sostituire il blocco batteria ••••••••••• problema •• •• •• •• Rinnovamento automatico La modalità di rinnovamento automatico permette di equalizzare o bilanciare le celle del blocco batteria per ripristinarne la massima capacità. I blocchi batteria devono essere rinnovati settimanalmente o non appena non garantiscono più lo stesso livello di funzionamento. Per rinnovare il blocco batteria, inserirlo nel caricabatteria come al solito. Lasciare il blocco batteria nel caricabatteria per almeno 8 ore. Ritardo dovuto a riscaldamento/ raffreddamento Quando il caricabatteria rileva che una batteria è troppo calda o troppo fredda, inizia automaticamente un Ritardo dovuto a riscaldamento/raffreddamento, sospendendo la carica fino al raggiungimento di una temperatura adeguata della batteria. Il caricabatteria passa quindi automaticamente alla modalità di carica della batteria. Questa funzionalità garantisce la massima vita utile della batteria.

PROTEZIONE DALLA SCARICA COMPLETA

Il blocco batteria è protetto dalla scarica completa quando è utilizzato con lo strumento. Importanti istruzioni di sicurezza per tutti i blocchi batteria Quando si ordinano blocchi batteria di ricambio, accertarsi di includere numero di catalogo e tensione. Vedere la tabella alla fine di questo manuale per la compatibilità tra caricabatteria e blocchi batteria. Il blocco batteria non è completamente carico appena estratto dalla confezione. Prima di usare il blocco batteria e caricabatteria, leggere le istruzioni di sicurezza che seguono. Quindi, seguire il procedimento di carica indicato.

LEGGERE TUTTE LE ISTRUZIONI

• Non caricare o utilizzare le batterie in atmosfere esplosive, ad esempio in presenza di liquidi, gas o polveri infiammabili. L’inserimento o l’estrazione della batteria dal caricabatteria può incendiare le polveri o i gas.

• Caricare i blocchi batteria solo nei caricabatteria DEWALT.

• NON bagnare o immergere in acqua o altri liquidi.

• Non immagazzinare o usare lo strumento e il blocco batteria in luoghi dove la temperatura può raggiungere o superare i 40 ˚ C (105 °F) (come in capannoni o edifici in metallo durante l’estate). PERICOLO: pericolo di folgorazione. Non tentare mai di aprire il blocco batteria, per nessun motivo. Se l’involucro del blocco batteria è incrinato o danneggiato, non inserirlo nel caricabatteria. Pericolo di scosse elettriche o folgorazioni. Consegnare i blocchi batteria danneggiati ai centri di assistenza per il loro riciclaggio. AVVERTENZA: non tentare mai di aprire un blocco batteria, per nessun motivo. Se l’involucro del blocco batteria è incrinato o danneggiato, non inserirlo nel caricabatteria. Non schiacciare, far cadere o danneggiareITALIANO

il blocco batteria. Non usare un blocco batteria o un caricabatteria che hanno subito urti violenti, sono caduti, sono stati schiacciati o sono stati in qualsiasi modo danneggiati (ad es. bucati con un chiodo, colpiti con un martello, calpestati). Consegnare i blocchi batteria danneggiati ai centri di assistenza per il loro riciclaggio. ATTENZIONE: quando non si usa lo strumento, collocarlo su un fianco su una superficie stabile dove non possa fare inciampare o cadere. Alcuni strumenti con grandi blocchi batteria sono in grado restare dritti se posti sul blocco batteria stesso, ma possono facilmente rovesciarsi. ISTRUZIONI DI SICUREZZA SPECIFICHE PER LE BATTERIE AL NICHEL-CADMIO (NiCd) O AL NICHEL-IDRURO METALLICO (NiMH)

• Non incenerire il blocco batteria anche se è gravemente danneggiato o completamente usurato. Il blocco batteria può esplodere tra le fiamme.

• In condizioni estreme di uso o temperatura, può verificarsi una piccola perdita di liquido dalle celle del blocco batteria. Questo non è segno di guasto. Tuttavia, se il sigillo esterno è rotto: a. e il liquido della batteria entra in contatto con la pelle, lavare immediatamente con acqua e sapone per diversi minuti. b. se il liquido della batteria viene a contatto con gli occhi, lavarli con acqua pulita per almeno 10 minuti e rivolgersi immediatamente a un medico. (Nota per il medico: il liquido è una soluzione di idrossido di potassio al 25-35%). ISTRUZIONI DI SICUREZZA SPECIFICHE PER IONI DI LITIO (LI-ION)

• Non incenerire il blocco batteria anche se è gravemente danneggiato o completamente usurato. Il blocco batteria può esplodere tra le fiamme. Quando i blocchi batteria a ioni di litio vengono bruciati si creano gas e materiali tossici.

• Se il contenuto della batteria entra in contatto con la pelle, lavare immediatamente la pelle con acqua e sapone. Se il liquido della batteria entra in contatto con gli occhi, sciacquare l’occhio aperto con acqua per 15 minuti o fino a quando l’irritazione cessa. Se è necessario l’intervento di un medico, l’elettrolita della batteria è composto di una mistura di carbonati organici liquidi e sali di litio.

• Il contenuto delle celle della batteria aperte può provocare irritazione alle vie respiratorie. Fornire aria fresca. Se i sintomi persistono, consultare un medico. AVVERTENZA: pericolo di ustioni. Il liquido della batteria può essere infiammabile se esposto a scintille o fiamme. Calotta della batteria (fi g. 3) La dotazione comprende una calotta protettiva per la batteria, da utilizzare per coprire i contatti di un blocco batteria non in uso. Se non si applica la calotta protettiva, gli oggetti in metallo possono provocare un corto circuito dei contatti, creando pericolo di incendi e danneggiando il blocco batteria.

1. Rimuovere la calotta protettiva della batteria

prima di inserire il blocco batteria nel caricabatteria o nello strumento (fig. 3A).

2. Posizionare la calotta protettiva sui contatti

subito dopo aver rimosso il blocco batteria dal caricabatteria o dallo strumento (fig. 3B). AVVERTENZA: verificare di aver applicato la calotta della batteria prima di conservare o trasportare un blocco batteria non in uso. Blocco batteria (fi g. 1)

Il modello DC927 utilizza blocchi batteria a 18 volt. Istruzioni per la conservazione

1. Il luogo migliore per conservare le batterie è

fresco e asciutto, lontano dalla luce diretta del sole o da temperature estremamente calde o fredde.

2. Una conservazione prolungata non danneggerà

il blocco batteria o il caricabatteria. Nelle condizioni appropriate, essi possono essere conservati per 5 o più anni. Etichette su caricabatteria e blocco batteria Oltre alle indicazioni grafiche utilizzate nel manuale, le etichette sul caricabatteria e sul blocco batteria riportano i seguenti pittogrammi: Leggere il manuale di istruzioni prima dell’uso. Batteria in carica.ITALIANO

Batteria carica. Batteria difettosa. Ritardo dovuto a riscaldamento/ raffreddamento. Non testare con oggetti conduttori. Non caricare blocchi batteria danneggiat. Utilizzare solo con blocchi batteria DEWALT; altri blocchi batteria possono esplodere, provocando lesioni personali e danni. Non esporre all’acqua. Sostituire immediatamente i cavi difettosi. Caricare a temperature comprese tra 4 °C e 40 °C. Smaltire il blocco batteria con la dovuta attenzione all’ambiente. Non incenerire il blocco batteria NiMH, NiCd+ e Li-Ion. Carica blocchi batteria NiMH e NiCd. Carica i blocchi batteria Li-Ion. Per il tempo di caricamento, vedere i dati tecnici. Contenuto della confezione La confezione contiene: 1 Trapano a percussione senza fili 1 Maniglia laterale 2 Blocchi batteria 1 Caricabatteria 1 Manuale di istruzioni 1 Illustrazione esplicativa NOTA: nei modelli N i blocchi batteria e i caricabatteria non sono inclusi.

• Accertarsi che l’utensile, le parti o gli accessori non abbiano subito danni durante il trasporto.

• Prima dell’uso, trovare il tempo di leggere con attenzione il presente manuale. Descrizione (fi g. 1–5) AVVERTENZA: non modificare mai l’elettroutensile o le sue parti. Si potrebbero provocare danni o lesioni personali. a. lnterruttore di azionamento b. Pulsante di controllo avanti/indietro c. Anello di controllo modalità d. Anello di regolazione della coppia e. Cambio marce f. Guaina mandrino g. Pulsanti di rilascio della batteria UTILIZZO PREVISTO Il vostro trapano a percussione DC927 è stato concepito per eseguire operazioni professionali di foratura, foratura a percussione e avvitatura/ svitatura. NON utilizzare sul bagnato o in presenza di liquidi o gas infiammabili. Queste punte da trapano sono elettroutensili professionali. NON lasciare che i bambini entrino in contatto con l’utensile. È necessaria la supervisione quando questo utensile è utilizzato da personale inesperto. Sicurezza elettrica Il motore elettrico è predisposto per operare con un’unica tensione. Verificare sempre che la tensione del blocco batteria corrisponda alla tensione sulla targhetta. Verificare inoltre che la tensione del caricabatteria corrisponda a quella della rete elettrica. Il caricabatteria DEWALT è dotato di doppio isolamento secondo la norma EN 60335; pertanto non è necessaria la messa a terra. Se il cavo di alimentazione è danneggiato, è necessario sostituirlo con un cavo apposito, disponibile presso il centro di assistenza DEWALT.

Per la sostituzione del cavo di alimentazione, utilizzare sempre la spina di tipo prescritto.ITALIANO

Tipo 11 per la classe II (doppio isolamento) - utensili elettrici Tipo 12 per la classe I (messa a terra) - utensili elettrici

Gli apparecchi portatili, utilizzati in ambiente esterno, devono essere collegati ad un interruttore differenziale. Uso di una prolunga È preferibile non utilizzare una prolunga, tranne nei casi in cui sia assolutamente necessario. Utilizzare una prolunga approvata, adatta per la tensione in ingresso del caricabatteria (vedere i dati tecnici). La dimensione minima del conduttore è 1 mm

; la lunghezza massima è 30 m. Se si utilizza un avvolgitore, estrarre il cavo per l’intera lunghezza.

MONTAGGIO E REGOLAZIONI

AVVERTENZA: prima di effettuare montaggio e regolazioni, rimuovere sempre il blocco batteria. Spegnere sempre l’utensile prima di inserire o rimuovere il blocco batteria. AVVERTENZA: usare solo blocchi batteria e caricabatteria DEWALT. Inserimento e rimozione del blocco batteria dall’utensile (fi g. 2) AVVERTENZA: per ridurre il rischio di gravi lesioni personali, spegnere l’utensile e rimuovere il blocco batteria prima di effettuare qualunque regolazione o prima di rimuovere/ installare eventuali parti o accessori. Un avvio accidentale può causare lesioni personali. PER INSTALLARE IL BLOCCO BATTERIA NELLA MANIGLIA DELL’UTENSILE

2. Far scorrere il blocco batteria saldamente nella

maniglia fino a sentire lo scatto di blocco in posizione.

RIMOZIONE DEL BLOCCO BATTERIA DALL’UTENSILE

1. Premere i pulsanti di rilascio (g) ed estrarre

con decisione il blocco batteria dalla maniglia dell’utensile.

2. Inserire il blocco batteria nel caricabatteria come

descritto nella sezione relativa al caricabatteria di questo manuale. USO Istruzioni per l’uso AVVERTENZA: osservare sempre le istruzioni per la sicurezza e le normative vigenti. Maniglia laterale AVVERTENZA: per ridurre il rischio di lesioni personali, utilizzare SEMPRE l’utensile con la maniglia laterale installata correttamente. La maniglia laterale installata in modo non corretto può provocare lo scivolamento durante il funzionamento dell’utensile e quindi la perdita di controllo. Afferrare l’utensile con entrambe le mani per massimizzare il controllo. La maniglia laterale si allaccia alla parte anteriore dello scomparto cambio marce ed è ruotabile per permetterne l’uso con la mano destra o sinistra. La maniglia laterale deve essere stretta a sufficienza per resistere all’azione ruotante dell’utensile se l’accessorio dovesse incastrarsi o bloccarsi. Assicurarsi di afferrare la maniglia laterale all’estremità lontana per controllare l’utensile durante un blocco. Se il modello non è dotato di maniglia laterale, afferrare l’utensile ponendo una mano sulla maniglia e l’altra sul blocco batteria. lnterruttore di azionamento a velocità variabile (fi g. 1) Per mettere in funzione l’utensile, premere l’interruttore di azionamento (a). Per spegnere l’utensile, rilasciare l’interruttore di azionamento. L’utensile è dotato di freno. Il mandrino si arresta non appena l’interruttore di azionamento viene rilasciato completamente. NOTA: l’utilizzo continuativo a velocità variabile è sconsigliato. Ciò potrebbe danneggiare l’interruttore e deve essere evitato. Pulsante di controllo avanti/indietro (fi g. 1) Un pulsante di controllo avanti/indietro (b) determina il verso di rotazione dell’utensile e serve anche come pulsante di blocco. Per selezionare la rotazione in avanti, rilasciare l’interruttore di azionamento e premere il pulsante di controllo avanti/indietro sul lato destro dell’utensile.ITALIANO

Per selezionare la rotazione inversa, premere il pulsante di controllo avanti/indietro sul lato sinistro dell’utensile. La posizione centrale del pulsante di controllo blocca l’utensile in POSIZIONE SPENTA. Assicurarsi di avere rilasciato il grilletto prima di cambiare la posizione del pulsante di controllo. NOTA: la prima volta che l’utensile viene messo in moto dopo un cambio della direzione di rotazione, è possibile sentire uno scatto al momento dell’avvio. È un fatto normale che non indica la presenza di problemi. Anello di controllo modalità Il vostro trapano è dotato di un anello di controllo modalità separato (fig. 1, c) per cambiare modalità fra trapano, avvitatore e trapano a percussione. USO AVVITATORE (FIG. 4)

1. Selezionare la gamma di velocità/coppia

desiderata per mezzo dell’apposito cambio marce a tre velocità (e) situato sulla parte superiore dell’utensile, in modo da adattare velocità e coppia all’operazione da eseguire Per impostare la coppia al livello desiderato sull’anello della frizione, impostare il numero sull’anello della frizione su un numero inferiore per assicurare la sistemazione della vite al livello desiderato. NOTA: Utilizzare l’impostazione di coppia più bassa per accomodare la vite alla profondità desiderata. Ad un numero inferiore corrisponde una coppia inferiore.

2. Ruotare l’anello di controllo modalità (c) in modo

che il simbolo della vite sia allineato alla freccia.

3. Impostare l’anello di regolazione della coppia

(d) al numero corrispondente alla coppia desiderata. NOTA: l’anello di regolazione della coppia può essere impostato su qualsiasi numero e cambiato dalla modalità avvitatore a quella trapano utilizzando l’anello di controllo modalità. TRAPANATURA (FIG. 5) ATTENZIONE: Quando l’anello di modalità è nella posizione trapano/ trapano a percussione, il trapano non uscirà dall’impostazione, indipendentemente dalla posizione dell’anello di regolazione della coppia (d). Far ruotare l’anello di controllo modalità (c) in modo da allineare il simbolo del trapano alla freccia. NOTA: l’anello di regolazione della coppia (d) può essere impostato su qualsiasi numero. TRAPANO A PERCUSSIONE (FIG. 6) Ruotare l’anello di controllo modalità (c) in modo che il simbolo trapano a percussione sia allineato alla freccia. Anello di regolazione della coppia (fi g. 4) L’utensile è provvisto di un meccanismo di regolazione della coppia per le operazioni di serraggio/rimozione di viti di varie forme e dimensioni; alcuni modelli sono dotati di un meccanismo a percussione per la foratura di opere in muratura. Numeri (d) intorno all’anello di regolazione della coppia. I numeri servono a tarare la frizione in modo da erogare una determinata gamma di coppia. Maggiore è il numero sull’anello, maggiore è la coppia, con la possibilità di avvitare viti o bulloni di grandi dimensioni. Per selezionare un numero ruotare l’anello fino ad allineare il numero desiderato con la freccia. Marce a tre velocità (fi g. 4) La caratteristica a tre velocità del vostro utensile vi permette di cambiare marcia per una maggiore versatilità. Per selezionare la velocità 1 (impostazione massima di coppia), spegnere l’utensile fino all’arresto totale. Far scorrere il cambio marce (e) completamente a sinistra. La velocità 2 (impostazione media di coppia e velocità) è nella posizione media. La velocità 3 (impostazione di velocità massima) è a destra. NOTA: non modificare la velocità mentre l’utensile è in funzione. Consentire sempre l’arresto totale del trapano prima di cambiare marcia. Per qualsiasi difficoltà a cambiare le marce, assicurarsi che il cambio marce sia innescato in una delle tre impostazioni di velocità. Operazione di autorestringimento del mandrino (fi g. 7–9) AVVERTENZA: non tentare di serrare una punta (o qualsiasi altro accessorio) tenendo ferma la parte anteriore del mandrino e mettendo in funzione l’utensile. Potrebbero derivarne danni al mandrino e lesioni personali. Bloccare sempre l’interruttore di azionamento prima di cambiare gli accessori. AVVERTENZA: assicurarsi sempre che la punta sia saldamente fissata prima di accendere l’utensile. Una punta allentata potrebbe staccarsi dall’utensile e provocare lesioni personali.ITALIANO

1. Bloccare il grilletto in posizione OFF.

2. Afferrare la guaina del mandrino (f) con una

mano servendosi dell’altra per sistemare l’utensile come illustrato in figura 7. Ruotare la guaina in senso antiorario (vista da davanti) quanto basta per accomodare l’accessorio desiderato.

3. Inserire la punta o altro accessorio circa

19 mm (3/4") nel mandrino, come mostrato in figura 8. Afferrare saldamente la guaina del mandrino e ruotare la guaina in senso orario (vista da davanti) con una mano, servendosi dell’altra per fissare l’utensile. Far ruotare la guaina in senso orario fino a bloccarsi, come dimostrato in figura 9. Durante l’operazione del trapano in avanti, il mandrino continuerà a stringere le morse attorno alla punta per massimizzare la forza di presa della punta. Per rimuovere l’accessorio dall’utensile, ripetere l’operazione di cui al passo 2. Uso del trapano

1. Selezionare la gamma di velocità/coppia

desiderata per mezzo dell’apposito cambio marce, in modo da adattare velocità e coppia all’operazione da eseguire.

2. Per opere in LEGNO, utilizzare punte a spirale,

a punta piatta, elicoidale o seghe circolari. Per opere in METALLO, utilizzare punte a spirale per acciaio ad alta velocità o seghe circolari. Utilizzare un lubrificante da taglio per la trapanatura dei metalli, ad eccezione di ghisa e ottone, che andrebbero forati asciutti.

3. Applicare sempre la pressione in linea retta con

la punta. Esercitare una pressione sufficiente per agevolare l’azione di foratura senza però spingere eccessivamente, in modo da non bloccare il motore o deformare la punta.

4. Tenere saldamente l’utensile con entrambe le

mani per controllare il movimento rotatorio del trapano.

5. IN CASO DI STALLO DEL MOTORE, il

motivo è da ricercarsi in un sovraccarico o in un uso improprio dell’utensile. RILASCIARE IMMEDIATAMENTE L’INTERRUTTORE, allontanare la punta del trapano dall’area di lavoro e determinare la causa dello stallo. NON ACCENDERE E SPEGNERE

6. Continuare a tenere il motore in funzione nel

ritrarre la punta da un foro, in modo da evitare che questa si inceppi. Uso del trapano a percussione

1. Eseguire la foratura esercitando sul trapano una

forza appena sufficiente ad evitare che il trapano rimbalzi eccessivamente o la punta si “sollevi”. Una forza eccessiva causerà il rallentamento della velocità di foratura, il surriscaldamento del motore e una minore efficacia dell’utensile.

2. Tenere il trapano in posizione diritta,

mantenendo la punta perpendicolare al piano di lavoro. Non esercitare pressioni laterali sulla punta durante la lavorazione in quanto ciò provoca l’ostruzione delle scanalature presenti sulla punta e una diminuzione della velocità del trapano.

3. Quando si praticano fori profondi, se la velocità

di percussione comincia a ridursi, estrarre parzialmente la punta dal foro con l’utensile in funzione, in modo da far fuoriuscire i detriti dal foro.

4. Per opere in MURATURA, utilizzare punte

in carburo o da muratura. La fuoriuscita continua e regolare di polvere è indice di un funzionamento adeguato. Uso dell’Avvitatore Selezionare la gamma di velocità/coppia desiderata per mezzo dell’apposito selettore a tre velocità situato sulla parte superiore dell’utensile, in modo da adattare velocità e coppia all’operazione da eseguire. Inserire l’accessorio di avvitatura desiderato nel mandrino, con le stesse modalità utilizzate per l’inserimento di una punta. Impostare l’anello di regolazione coppia (d) all’impostazione desiderata. Eseguire delle prove su un pezzo di materiale di scarto o su zone non visibili del materiale per accertarsi di avere scelto la posizione dell’anello della frizione adeguata. MANUTENZIONE Questo elettroutensile DEWALT è stato progettato per funzionare a lungo con una minima manutenzione. Un’operazione soddisfacente in modo continuo dipende dalla manutenzione adeguata dell’utensile e regolare pulitura AVVERTENZA: per ridurre il rischio di gravi lesioni personali, spegnere l’utensile e staccare il blocco batteria prima di eseguire regolazioni o staccare/installare accessori vari. Un avvio accidentale può causare lesioni personali.ITALIANO

Il caricabatteria non è riparabile. All’interno del caricabatteria non vi sono parti riparabili. Pulizia AVVERTENZA: soffiare via lo sporco e la polvere dall’alloggiamento principale con aria secca non appena si nota l’accumulo di sporco sia all’interno che intorno alle prese d’aria. Indossare occhiali di protezione a norma e una maschera di protezione a norma quando si effettua questa procedura. AVVERTENZA: non utilizzare mai solventi o altre sostanze chimiche aggressive per pulire le parti non metalliche dello strumento. Queste sostanze potrebbero indebolire i materiali utilizzati per costruire tali parti. Utilizzare un panno inumidito solo con acqua e con un sapone delicato. Non lasciare mai che un liquido penetri all’interno dello strumento e non immergere mai alcuna parte dello strumento in un liquido.

ISTRUZIONI PER LA PULIZIA DEL CARICABATTERIA

AVVERTENZA: pericolo di scosse elettriche. Scollegare il caricabatteria dalla presa di rete CA prima di effettuare la pulizia. Per rimuovere sporcizia e grasso dalla parte esterna del caricabatteria, utilizzare un panno o una spazzola morbida (non in metallo). Non utilizzare acqua o soluzioni detergenti. Accessori opzionali AVVERTENZA: poiché non sono stati testati con detto prodotto, l’uso di accessori diversi da quelli offerti da DEWALT con questo strumento potrebbe essere pericoloso. Per ridurre il rischio di lesioni personali, si consiglia di utilizzare soltanto accessori raccomandati da DEWALT. Rivolgersi al rivenditore per ulteriori informazioni sugli accessori disponibili. Protezione dell’ambiente Raccolta differenziata. Questo prodotto non deve essere smaltito con i normali rifiuti domestici. Se il prodotto D EWALT deve essere sostituito o non è più utilizzato, non effettuare lo smaltimento con i rifiuti domestici. Consegnare il prodotto per la raccolta differenziatan. La raccolta differenziata di prodotti usati e imballaggi permette il riciclo e il riutilizzo dei materiali. Il riutilizzo di materiali riciclati aiuta a impedire l’inquinamento ambientale e riduce la richiesta di materiali grezzi. Secondo le normative locali, la raccolta differenziata di prodotti elettrici può avvenire a domicilio, presso le sedi di raccolta comunali oppure presso il rivenditore all’acquisto di un nuovo prodotto.

EWALT offre un servizio di ritiro e riciclaggio dei suoi prodotti alla fine della loro vita utile. Per usufruire di questo servizio, restituire il prodotto a un tecnico autorizzato per le riparazioni, che lo raccoglie per conto del cliente. È possibile individuare il tecnico per le riparazioni autorizzato più vicino rivolgendosi all’ufficio DEWALT di zona all’indirizzo indicato nel presente manuale. In alternativa, un elenco dei tecnici per le riparazioni autorizzati DEWALT, con i dettagli completi del servizio post-vendita e i contatti, è disponibile su Internet all’indirizzo www.2helpU.com. Blocco batteria ricaricabile Questo blocco batteria di lunga durata deve essere ricaricato quando non è in grado di produrre energia sufficiente per svolgere lavori in precedenza eseguiti senza problemi. Alla fine della sua durata tecnica, deve essere smaltito con la dovuta attenzione per l’ambiente:

• Scaricare completamente il blocco batteria, quindi estrarlo dallo strumento.

• Le celle Li-Ion, NiCd e NiMH sono riciclabili. Consegnarli al rivenditore o ad un servizio di riciclaggio di zona. I blocchi batteria raccolti vengono riciclati o smaltiti in modo corretto.ITALIANO

• GARANZIA DI SODDISFAZIONE

30 GIORNI SENZA RISCHI •

Se non si è del tutto soddisfatti delle prestazioni dello strumento DEWALT, è possibile restituirlo al luogo di acquisto entro 30 giorni, completo come all’acquisto, per ottenere un rimborso completo o una sostituzione. È necessario mostrare una prova di acquisto.

Nei 12 mesi successivi all’acquisto, la manutenzione e la riparazione dello strumento

EWALT vengono eseguite gratuitamente da agenti per le riparazioni autorizzati DEWALT. È necessario mostrare una prova di acquisto. Sono comprese la manodopera e le parti di ricambio degli elettroutensili. Accessori esclusi.

• GARANZIA COMPLETA DI UN ANNO • Se il prodotto DEWALT risulta difettoso a causa dei materiali o della manodopera, è garantita la sostituzione gratuita di tutte le parti difettose o, a discrezione dell’azienda, la sostituzione gratuita dell’unità per un periodo di 12 mesi dalla data di acquisto, alle seguenti condizioni:

• Il prodotto non è stato utilizzato in modo scorretto.

• Non sono state tentate riparazioni da parte di persone non autorizzate.

• È stata fornita una prova d’acquisto. Questa garanzia è offerta in aggiunta ai diritti garantiti ai consumatori. Per conoscere l’ubicazione dell’agente per le riparazioni DEWALT autorizzato di zona, telefonare al numero indicato sulla copertina posteriore del manuale. In alternativa, un elenco degli agenti per le riparazioni autorizzati DEWALT, con i dettagli completi del servizio post-vendita, è disponibile su Internet all’indirizzo www.2helpU.com.NEDERLANDS
