BRUGSANVISNING DW292 DEWALT

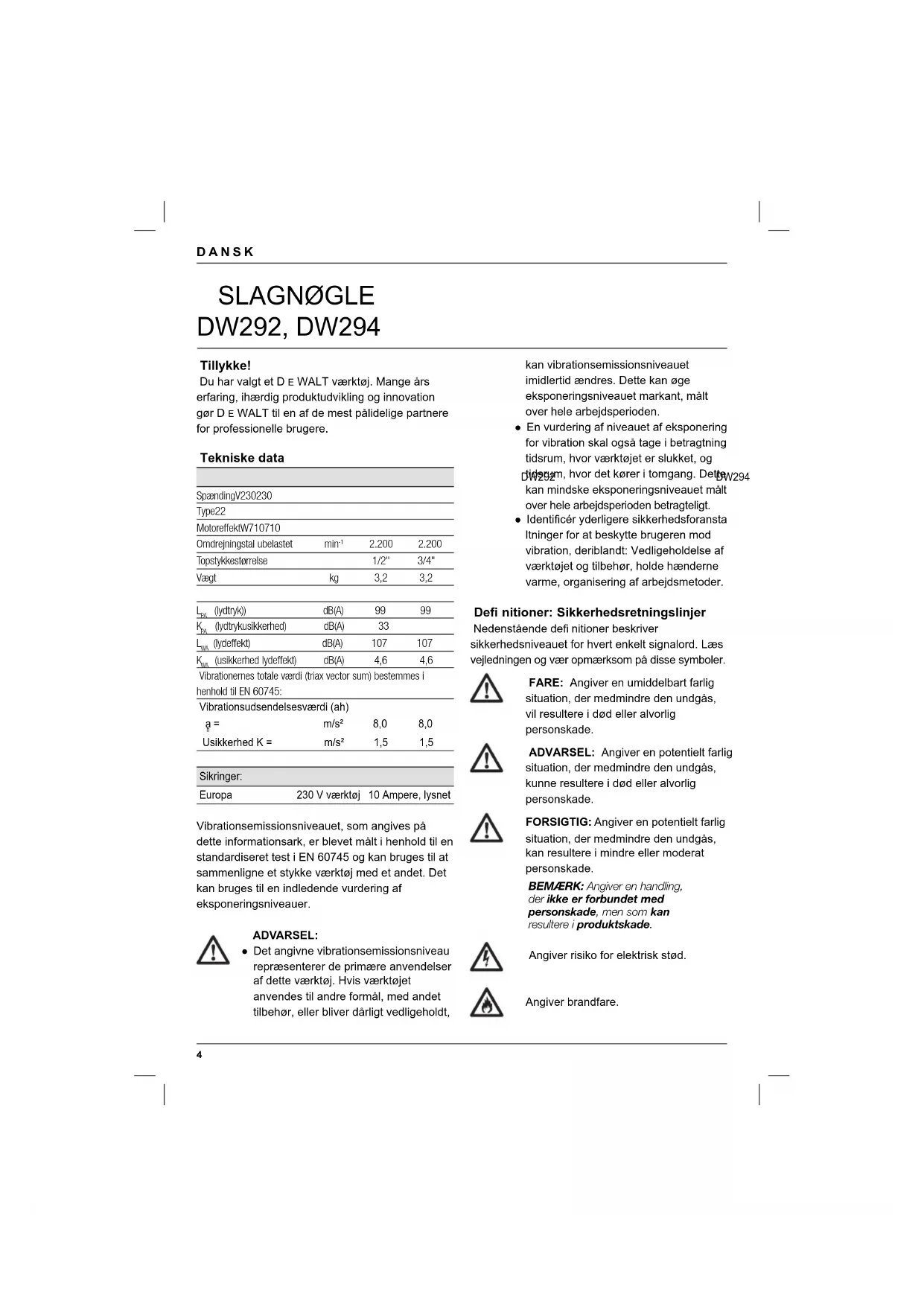

DANSK SLAGNØGLE DW292, DW294 Tillykke! Du har valgt et D E WALT værktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør D E WALT til en af de mest pålidelige partnere for professionelle brugere. Tekniske data DW292 DW294 Spænding V 230 230 Type 2 2 Motoreffekt W 710 710 Omdrejningstal ubelastet min

Topstykkestørrelse 1/2" 3/4" Vægt kg 3,2 3,2

(usikkerhed lydeffekt) dB(A) 4,6 4,6 Vibrationernes totale værdi (triax vector sum) bestemmes i henhold til EN 60745: Vibrationsudsendelsesværdi (ah)

= m/s² 8,0 8,0 Usikkerhed K = m/s² 1,5 1,5 Sikringer: Europa 230 V værktøj 10 Ampere, lysnet Vibrationsemissionsniveauet, som angives på dette informationsark, er blevet målt i henhold til en standardiseret test i EN 60745 og kan bruges til at sammenligne et stykke værktøj med et andet. Det kan bruges til en indledende vurdering af eksponeringsniveauer.

ADVARSEL: ● Det angivne vibrationsemissionsniveau repræsenterer de primære anvendelser af dette værktøj. Hvis værktøjet anvendes til andre formål, med andet tilbehør, eller bliver dårligt vedligeholdt, kan vibrationsemissionsniveauet imidlertid ændres. Dette kan øge eksponeringsniveauet markant, målt over hele arbejdsperioden. ● En vurdering af niveauet af eksponering for vibration skal også tage i betragtning tidsrum, hvor værktøjet er slukket, og tidsrum, hvor det kører i tomgang. Dette kan mindske eksponeringsniveauet målt over hele arbejdsperioden betragteligt. ● Identifi cér yderligere sikkerhedsforansta ltninger for at beskytte brugeren mod vibration, deriblandt: Vedligeholdelse af værktøjet og tilbehør, holde hænderne varme, organisering af arbejdsmetoder. Defi nitioner: Sikkerhedsretningslinjer Nedenstående defi nitioner beskriver sikkerhedsniveauet for hvert enkelt signalord. Læs vejledningen og vær opmærksom på disse symboler.

FORSIGTIG: Angiver en potentielt farlig situation, der medmindre den undgås, kan resultere i mindre eller moderat personskade. BEMÆRK: Angiver en handling, der ikke er forbundet med personskade, men som kan resultere i produktskade. Angiver risiko for elektrisk stød.

EWALT erklærer, at produkterne beskrevet under “tekniske data” er udformet i overensstemmelse med: 2006/42/EF, EN 60745-1, EN 60745-2-2. Disse produkter overholder også direktivet 2004/108/EF. Kontakt DEWALT på følgende adresse for yderligere oplysninger eller se bagsiden af manualen. Undertegnede er ansvarlig for kompilering af den tekniske fil og udsteder denne erklæring på vegne af DEWALT. Horst Grossmann Vicepræsident for Maskinteknik og Produktudvikling D E WALT, Richard-Klinger-Straße 11 D-65510, Idstein, Tyskland

Sikkerhedsanvisninger ADVARSEL: Læs instruktionsvejledningen for at reducere risikoen for personskader. Generelle sikkerhedsadvarsler for værktøjet

ADVARSEL: Læs alle sikkerhedsadvarsler og instrukser. Hvis ikke advarsler og instruktioner følges kan det resultere i elektrisk stød, brand og/eller alvorlig personskade. Gem alle advarsler og instruktioner til fremtidig reference. Udtrykket "elektrisk værktøj" i advarslerne henviser til elektrisk værktøj tilsluttet lysnettet (med el- ledning) eller batteridrevet elektrisk værktøj (uden el-ledning). 1 Sikkerhed i arbejdsområdet a Sørg for, at arbejdsområdet er rent og vel oplyst. Rodede eller mørke områder giver anledning til ulykker. b Undlad at benytte elektrisk værktøj i en eksplosionsfarlig atmosfære, f.eks. ved tilstedeværelse af brændbare væsker, gasser eller støv. Elektrisk værktøj skaber gnister, der kan antænde støvet eller dampene. c Hold børn og omkringstående på afstand når der anvendes elektrisk værktøj. Distraktioner kan medføre, at du mister kontrollen. 2 Elektrisk sikkerhed a Stik på elektrisk værktøj skal passe til stikkontakten. Stikket må aldrig modifi ceres på nogen måde. Undlad at bruge adapterstik sammen med jordforbundet elektrisk værktøj. Umodifi cerede stik og dertil passende stikkontakter reducerer risikoen for elektrisk stød. b Undgå kropskontakt med jordforbundne overfl ader, såsom rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet. c Undlad at udsætte elektrisk værktøj for regn eller våde forhold. Hvis der trænger vand ind i et elektrisk værktøj øges risikoen for elektrisk stød. d Undlad at udsætte ledningen for overlast. Brug aldrig ledningen til at bære, trække værktøjet eller trække det ud af stikkontakten. Hold ledningen borte fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller sammenfi ltrede ledninger øger risikoen for elektrisk stød. e Når elektrisk værktøj benyttes udendørs skal der anvendes en forlængerledning, som er egnet til udendørs brug. Brug af en ledning der er egnet til udendørs brug reducerer risikoen for elektrisk stød. f Hvis det ikke kan undgås at betjene et elektrisk værktøj i et fugtigt område, benyt en strømforsyning, der er beskyttet af en fejlstrømsafbryder. Ved at benytte en fejlstrømsafbryder reduceres risikoen for elektrisk stød.6 DANSK 3 Personlig sikkerhed a Vær opmærksom, pas på hvad du foretager dig, og brug sund fornuft, når du benytter et elektrisk værktøj. Brug ikke elektrisk værktøj, når du er træt eller påvirket af narkotika, alkohol eller medicin. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader. b Brug personligt sikkerhedsudstyr. Bær altid beskyttelsesbriller. Sikkerhedsudstyr såsom støvmaske, skridsikre sikerhedssko, sikkerhedshjelm eller høreværn, brugt når omstændighederne foreskriver det, reducerer omfanget af personskader. c Undgå utilsigtet opstart. Sørg for at der er slukket for kontakten inden værktøjet tilsluttes strømkilde og/eller batterienhed, samles op eller bæres. Når elektrisk værktøj bæres med fi ngeren på kontakten eller tilsluttes når kontakten er tændt, giver det anledning til ulykker. d Fjern eventuelle justerings- eller skruenøgler, før det elektriske værktøj startes. En skruenøgle eller anden nøgle, der bliver siddende på en roterende del af elektrisk værktøj, kan give anledning til personskade. e Undlad at række for langt. Hold hele tiden en god fodstilling og balance. Dette giver bedre kontrol af det elektriske værktøj når uventede situationer opstår. f Bær hensigtsmæssig påklædning. Bær ikke løst tøj eller smykker. Hold dit hår, tøj og handsker væk fra bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive fanget i bevægelige dele. g Hvis der anvendes støvudsugnings- eller - opsamlingsudstyr, skal dette tilsluttes og anvendes rigtigt. Anvendelse af støvopsamlingsudstyr kan begrænse farer forårsaget af støv. 4 Anvendelse og vedligeholdelse af elektrisk værktøj a Undlad at bruge magt over for det elektriske værktøj. Brug det værktøj, der er bedst egnet til det arbejde, der skal udføres. Værktøjet vil klare opgaven bedre og mere sikkert med den ydelse, som det er beregnet til. b Undlad at benytte elektrisk værktøj, hvis kontakten ikke tænder og slukker for det. Alt elektrisk værktøj, der ikke kan kontrolleres med kontakten, er farligt og skal repareres. c Træk stikket ud af stikkontakten og/eller batterienheden fra det elektriske værktøj, før det elektriske værktøj justeres, dets tilbehør udskiftes eller det stilles til opbevaring. Sådanne forebyggende sikkerhedsforanstaltnin ger mindsker risikoen for at værktøjet startes utilsigtet. d Opbevar elektrisk værktøj uden for rækkevidde af børn, og tillad ikke personer som ikke er bekendt med dette elektriske værktøj eller disse instruktioner at betjene værktøjet. Elektrisk værktøj er farligt i hænderne på personer, som ikke er instrueret i brugen deraf. e Vedligeholdelse af elektrisk værktøj. Undersøg om bevægelige dele sidder skævt, binder eller er gået itu såvel som andre forhold, der kan påvirke betjeningen af værktøjet. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange ulykker er forårsaget af dårligt vedligeholdt værktøj. f Hold skæreværktøj skarpe og rene. Ordentligt vedligeholdt skæreværktøj med skarpe skærekanter har mindre tilbøjelighed til at binde og er lettere at styre. g Brug el-værktøj, tilbehør, indsatsværktøj osv. i overensstemmelse med disse instrukser, og sådan som det kræves for denne specielle værktøjstype. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Brug af elektrisk værktøj til andre opgaver end dem, det er beregnet til, kan resultere i en farlig situation. 5 Service a Elektrisk værktøj skal serviceres af en kvalifi ceret servicetekniker som udelukende benytter identiske reservedele. Derved sikres at værktøjets driftssikkerhed opretholdes.7 DANSK

• Bær høreværn ved brug af slagbor. Udsættelse for støj kan føre til høretab.

• Anvend de hjælpegreb, som leveres med værktøjet. Hvis man mister kontrollen over værktøjet, kan det være årsag til personskade.

• Elektriske værktøjer skal altid holdes ved hjælp af de isolerede greb, når der er risiko for, at skæreværktøjet under arbejdet kan komme i kontakt med skjulte ledninger eller dets egen ledning. Kontakt med en strømførende ledning vil også gøre uafdækkede metaldele på værktøjet strømførende og give brugeren elektrisk stød.

• Brug skruetvinge eller anden anordning til at fastgøre og understøtte arbejdsemnet til et stabilt underlag. Kontrollen kan let mistes, hvis arbejdsemnet holdes i hånden eller ind mod kroppen, da det er en ustabil måde at holde det på.

• Bær sikkerhedsbriller eller anden øjenbeskyttelse. Betjeningsfunktioner, som involverer hamring eller boring, kan resultere i flyvende metalspåner. Flyvende partikler kan forårsage permanent øjenskade.

• Bor, borholdere og værktøj bliver varme under anvendelse. Brug handsker ved berøring.

• Brug ikke værktøjet for længe ad gangen. Vibration forårsaget af værktøjets funktion kan være skadelig for dine hænder og arme. Brug handsker for at give ekstra støddæmpning og tag hyppige pauser for at begrænse eksponering. Restrisici På trods af overholdelsen af de relevante sikkerhedsregler og brug af sikkerhedsudstyr kan visse restrisici ikke undgås. Disse omfatter: – Hørenedsættelse. – Risiko for personskade som følge af flyvende partikler. – Risiko for forbrænding ved at røre ved tilbehør, der bliver varmt under betjening. – Risiko for personskade som følge af forlænget brug. Mærkning på værktøjet Følgende piktogrammer er vist på værktøjet: Læs brugsvejledningen før brug. DATOKODEPOSITION (FIG. A) Datokoden (7), der også inkluderer produktionsåret, er tryk på huset. Eksempel: 2010 XX XX Produktionsår Kontroller emballagens indhold Emballagen indeholder: 1 Slagnøgle 1 Brugervejledning 1 Tegning ● Kontroller, at værktøjet, komponenter eller tilbehør ikke er blevet beskadiget under transporten. ● Tag dig tid til at læse og forstå denne brugervejledning, før du tager værktøjet i brug. Beskrivelse (fi g. A)

ADVARSEL: Man må aldrig modifi cere elektrisk værktøj eller nogen del deraf. Det kan medføre person- eller ejendomsskade. 1 Afbryder 2 Omskifter for højre/venstregang 3 Ambolt 4 Topstykke Anvendelsesområde Deres DW292, DW294 slagnøgle er konstrueret til professionelt brug som skruetrækker og topnøgle. Må IKKE bruges ved høj fugtighed eller under forhold, hvor der er brændbare væsker eller gasser til stede. Denne slagnøgle er et professionelt elværktøj. Lad IKKE børn komme i kontakt med værktøjet. Uerfarne brugere må kun bruge værktøjet under overvågning.8 DANSK El-sikkerhed Elmotoren er kun designet til én spænding. Kontrollér altid, at strømforsyningen svarer til spændingen på mærkepladen. Dit DEWALT-værktøj er dobbeltisoleret i overensstemmelse med EN 60745, og derfor er en jordledning ikke påkrævet. Hvis forsyningsledningen er beskadiget, skal den udskiftes med en særlig ledning, der kan fås gennem

EWALT’s serviceorganisation. Brug af forlængerledning Hvis en forlængerledning er påkrævet, skal du anvende en godkendt forlængerledning, der passer til dette værktøjs effektforbrug (se tekniske data). Den minimale lederstørrelse er 1 mm

; den maksimale længde er 30 m. Ved brug af en kabeltromle skal kablet altid rulles helt ud. Samling og justering

ADVARSEL: Træk stikket ud af stikkontakten inden samling og justering. Montering og afmontering af topstykker Deres DW292 slagnøgle anvender et 1/2" fi rkantet drevsystem med tap. Deres DW294 slagnøgle anvender et 3/4" fi rkantet drevsystem med tap. Montering af topstykker (fi g. B) ● Justér hullet (6) i siden af topstykket med tappen (5) på ambolten. ● Tryk topstykket (4) fast på ambolten (3) indtil det klikker på plads. Slå let på det, hvis det er nødvendigt. Afmontering af topstykker (fi g. C) ● Tryk på tappen (5) gennem hullet (6) i topstykket, og træk topstykket af ambolten. Indstilling af omdrejningsretningen (fi g. D) ● Vælg forlæns eller baglæns omdrejning med forlæns/baglæns-omskifteren (2).

ADVARSEL: Værktøjet skal stå helt stille inden der vælges ny rotationsretning. BETJENING Brugervejledning

Overhold altid sikkerhedsinstruktionerne og gældende foreskrifter. ADVARSEL: For at reducere risikoen for personskade skal du slukke for værktøjet og afbryde det fra strømkilden, inden der foretages justeringer, eller der fjernes/monteres tilbehør eller ekstraudstyr. Brug som skruetrækker eller som topnøgle (fi g. A) ● Vælg et passende topstykke til den pågældende skrue eller bolt. ● Vælg fremad- eller bagudrotation som beskrevet ovenfor. ● Hold værktøjet på linje med strammeren. Korrekt håndposition (fi g. A, E) ADVARSEL: For at reducere risikoen for personskade skal du ALTID anvende den rette håndposition som vist. ADVARSEL: For at reducere risikoen for alvorlig personskade skal du ALTID holde godt fast i tilfælde af en pludselig reaktion. Korrekt håndposition kræver en hånd på hovedhåndtaget (8) som vist. Starte og stoppe (fi g. A) ● Værktøjet startes ved at trykke på afbryderen. ● Værktøjet standses ved at slippe afbryderen. VEDLIGEHOLDELSE Dit el-værktøj er fremstillet til at fungere i meget lang tid med mindst mulig vedligeholdelse. For at værktøjet skal kunne fungere tilfredsstillende hele tiden, er det dog vigtigt, at værktøjet behandles korrekt og rengøres jævnligt.9 DANSK

ADVARSEL: For at reducere risikoen for skader skal du slukke for værktøjet og trække stikket ud af stikkontakten, før du monterer eller afmonterer tilbehør, samt før du foretager justeringer, ændrer opsætningen eller påbegynder reparationer. Sørg for, at værktøjet er slukket. En utilsigtet opstart af værktøjet kan forårsage personskader.

Smøring Dit elværktøj kræver ingen ekstra smøring.

ADVARSEL: Blæs støv og snavs ud af hovedhuset med tør luft, så snart der samler sig snavs i og omkring luftaftrækket. Bær godkendt ojenbeskyttelse og stovmaske, når du udforer denne procedure.

ADVARSEL: Brug aldrig opløsningsmidler eller andre stærke kemikalier til rengøring af værktøjets ikke-metalliske dele. Disse kemikalier kan svække de materialer der bruges i disse dele. Brug en klud, der kun er fugtet med vand og en mild sæbe. Der må under ingen omstændigheder komme væske ind i værktøjet. Ingen af værktøjets dele må nedsænkes i væske. Ekstraudstyr Kontakt din forhandler for at få yderligere information om det passende tilbehor.

ADVARSEL: Da andet tilbehør, end det som D E WALT stiller til rådighed, ikke er afprøvet med dette produkt, kan det være farligt at bruge sådant tilbehør med dette værktøj. For at mindske risikoen for skader bør du kun bruge tilbehør fra D E WALT. Der fi ndes forskellige topstykker, holdere og adaptorer tilgængelige som tilbehør. Beskyttelse af miljøet

Separat indsamling. Dette produkt må ikke bortskaffes sammen med almindeligt husholdningsaffald. Når D E WALT-produktet skal udskiftes, eller hvis du ikke skal bruge det længere, må det ikke bortskaffes sammen med husholdningsaffaldet. Dette produkt skal være tilgængeligt for separat indsamling.

Separat indsamling af brugte produkter og emballage gør det muligt at genbruge materialerne. Genbrug af materialer forebygger miljøforurening og nedbringer behovet for råstoffer. Lokale regler kan give mulighed for separat indsamling af elektriske husholdningsprodukter på kommunale lossepladser eller hos en forhandler, når du køber et nyt produkt. D E WALT har en facilitet til indsamling og genbrug af D E WALT-produkter, når deres levetid er slut. Benyt dig af denne service og returner venligst dit produkt til et hvilket som helst af vore autoriserede serviceværksteder, som indsamler dem på vores vegne. For information om nærmeste autoriserede værksted: kontakt det lokale D E WALT kontor på den adresse, som er opgivet i denne brugsanvisning. Desuden fi ndes en liste over alle autoriserede DEWalt serviceværksteder og alle oplysninger om vores eftersalgsservice på Internettet på adressen: www.2helpU.com1010 DANSK GARANTI DEWALT er sikker på produkternes kvalitet og tilbyder en enestående garanti til professionelle brugere af dette værktøj. Denne garantierklæring er en tilføjelse til dine kontraktmæssige rettigheder som professionel bruger eller dine lovbefalede rettigheder som privat ikke-professionel bruger og påvirker dem på ingen måde. Garantien er gyldig inden for medlemsstaterne af Den Europæiske Union og Det Europæiske Frihandelsområde.

• 30 DAGES RISIKOFRI TILFREDSHEDSGARANTI • Hvis du ikke er fuldt tilfreds med dit D EWALT- værktøj, kan du returnere det inden for 30 dage, komplet som købt, til den forhandler, hvor værktøjet blev købt og få alle pengene refunderet eller bytte det. Produktet skal have været underlagt almindelig brug og slid, og der skal fremvises gyldig kvittering.

• ET ÅRS GRATIS SERVICEKONTRAKT • Hvis du har har brug for vedligeholdelse eller service til dit DEWALT-værktøj inden for 12 måneder efter købet, gøres dette helt gratis på et autoriseret DEWALTserviceværksted. Købsbeviset skal fremvises. Inkluderer arbejdskraft. Ekskluderer tilbehør og reservedele, medmindre de fejlede under garantiperioden.

• ET ÅRS FULD GARANTI • Hvis dit DEWALT-produkt bliver defekt på grund af fejlbehæftede materialer eller produktionsfejl inden for 12 måneder fra købsdatoen, garanterer D EWALT gratis udskiftning af alle defekte dele eller gratis udskiftning af enheden efter vores valg, under forudsætning af, at:

• Produktet ikke er blevet misbrugt.

• Produktet har været underlagt almindelig brug og slid.

• Der ikke er forsøgt reparationer af uautoriserede personer.

• Købsbeviset fremvises.

• Produktet returneres komplet med alle originale komponenter. Hvis du ønsker at foretage en reklamation, skal du kontakte din forhandler eller den nærmeste autoriserede D EWALT-reparatør DANSK i DEWALT-kataloget eller kontakte dit DEWALT-kontor på den adresse, der er angivet i denne brugsvejledning. Der findes en liste over autoriserede
