MODE D'EMPLOI DC840 DEWALT

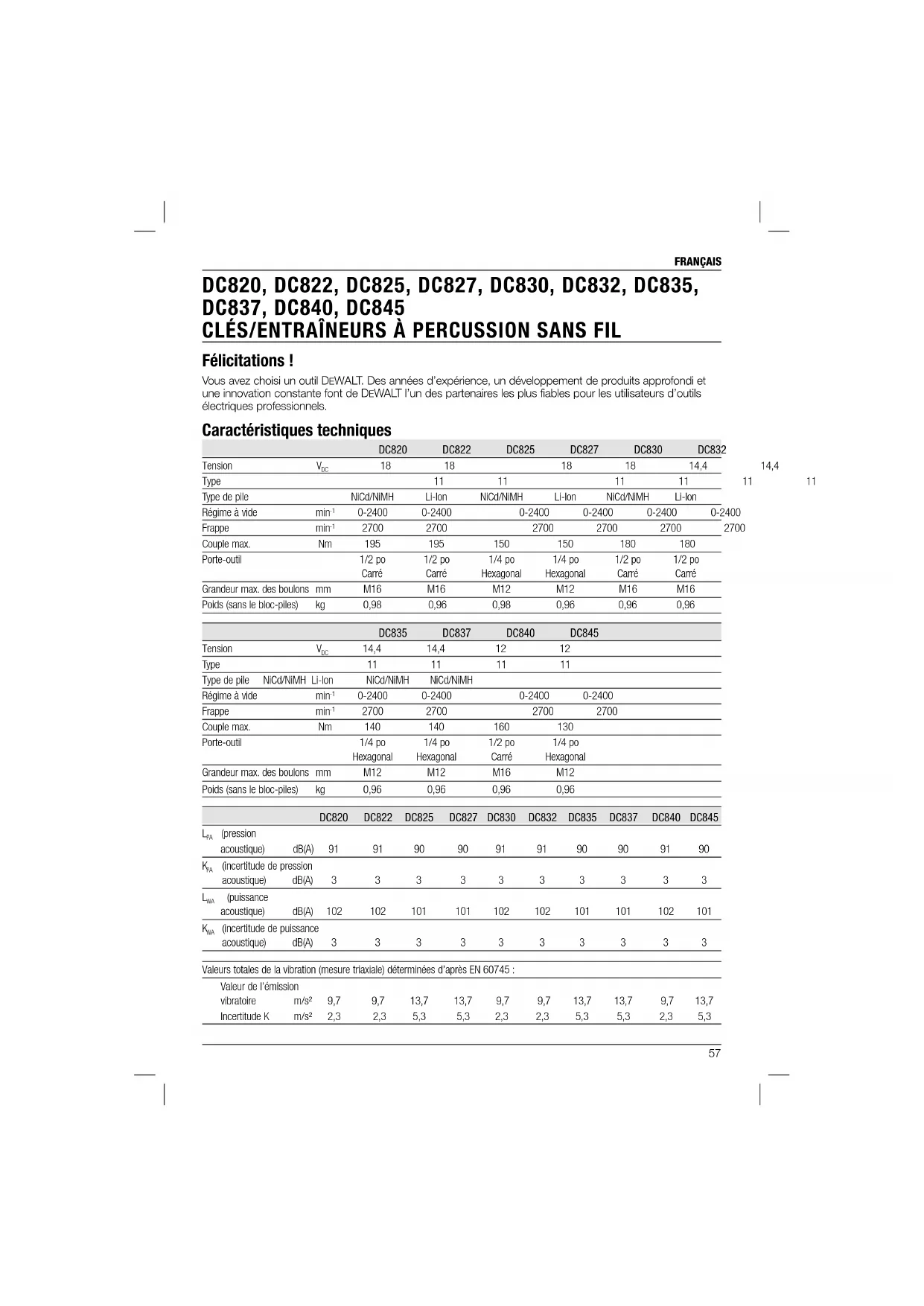

DC820, DC822, DC825, DC827, DC830, DC832, DC835, DC837, DC840, DC845 CLÉS/ENTRAÎNEURS À PERCUSSION SANS FIL Félicitations! Vous avez choisi un outil DEWALT. Des années d’expérience, un développement de produits approfondi et une innovation constante font de DEWALT l’un des partenaires les plus fiables pour les utilisateurs d’outils électriques professionnels. Caractéristiques techniques DC820 DC822 DC825 DC827 DC830 DC832 Tension V

14,4 14,4 12 12 Type 11 11 11 11 Type de pile NiCd/NiMH Li-Ion NiCd/NiMH NiCd/NiMH Régime à vide min

(pression acoustique) dB(A

(incertitude de pression acoustique) dB(A) 3 3 3 3 3 3 3 3 3 3

(puissance acoustique) dB(A) 102 102 101 101 102 102 101 101 102 101

(incertitude de puissance acoustique) dB(A) 3 3 3 3 3 3 3 3 3 3 Valeurs totales de la vibration (mesure triaxiale) déterminées d’après EN 60745: Valeur de l’émission vibratoire m/s² 9,7 9,7 13,7 13,7 9,7 9,7 13,7 13,7 9,7 13,7 Incertitude K m/s² 2,3 2,3 5,3 5,3 2,3 2,3 5,3 5,3 2,3 5,3FRANÇAIS

Le niveau de l’émission vibratoire indiqué dans ce feuillet informatif a été mesuré conformément à une méthode d’essai normalisé dans EN60745 et peut être utilisé pour comparer un outil à un autre. Il peut également être utilisé pour une évaluation préliminaire de l’exposition.

AVERTISSEMENT : le niveau

d’émission vibratoire déclaré correspond aux applications principales de l’outil. Néanmoins, si l’outil est utilisé pour différentes applications ou mal entretenu, l’émission vibratoire peut varier. Ces éléments peuvent considérablement augmenter le niveau d’exposition sur la période totale de travail. Une estimation du niveau d’exposition aux vibrations doit également prendre en compte les heures où l’outil est mis hors tension et lorsqu’il tourne, mais n’effectue aucune tâche. Ces éléments peuvent considérablement réduire le niveau d’exposition sur la période totale de travail. Identifiez des mesures de sécurité supplémentaires pour protéger l’opérateur des effets des vibrations telles que: prise en main de l’outil et des accessoires, maintien des mains au chaud, organisation des tâches de travail. Bloc-piles DE9180 DE9181 DE9503 DE9140 DE9502 DE9501 DE9141 Type de pile Li-Ion Li-Ion NiMH Li-Ion NiMH NiMH Li-Ion Tension V

18 18 18 14,4 14,4 12 14,4 Capacité Ah 2,0 1,1 2,6 2,0 2,6 2,4 1,1 Poids kg 0,68 0,45 1,0 0,58 0,86 0,69 0,40 Chargeur DE9130 DE9135 Tension secteur V

Type de pile NiCd/NiMH NiCd/NiMH/Li-Ion Durée de charge approx. min 30 (bloc-piles 2,0Ah) 40 (bloc-piles 2,0Ah) Poids kg 0,52 0,52 Fusibles: Europe Outils de 230V 10ampères, secteur Défi nitions: consignes de sécurité Les définitions ci-après décrivent le degré de risques associé à chaque balise. Lire soigneusement la notice d’instructions et respecter ces symboles.

DANGER: indique une situation

de danger imminent qui, si rien n’est fait pour l’éviter, aura comme conséquences la mort ou des dommages corporels graves.

AVERTISSEMENT: indique une

situation de danger potentiel qui, si rien n’est fait pour l’éviter, pourra avoir comme conséquences la mort ou des dommages corporels graves. ATTENTION: indique une situation de danger potentiel qui, si rien n’est fait pour l’éviter, pourrait avoir comme conséquences des dommages corporels mineurs ou moindres. AVIS: indique une pratique ne posant aucun risque de dommages corporels, mais qui par contre, si rien n’est fait pour l’éviter, pourrait poser des risques de dommages matériels. Indique des risques de décharges électriques. Indique des risques d’incendie. Certifi cat de conformité CE DIRECTIVES MACHINES DC820, DC822, DC825, DC827, DC830, DC832, DC835, DC837, DC840, DC845

EWALT certifie que les produits décrits dans le paragraphe Caractéristiques techniques sont conformes aux normes: 2006/42/EC, EN 60745-1,

Ces produits sont également conformes aux normes 2004/108/CE et 2011/65/UE. Pour plus d’informations, veuillez contacter D EWALT à l’adresse suivante ou vous reporter au dos de cette notice d’instructions. Le soussigné est responsable de la compilation du fichier technique et fait cette déclaration au nom de DEWALT. Horst Grossmann Vice Président de l’Ingénierie et du développement produit DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Allemagne

AVERTISSEMENT : afin de réduire

le risque de blessure, lisez le mode d’emploi. Avertissements de sécurité généraux pour les outils électriques AVERTISSEMENT ! Lire toutes les directives et consignes de sécurité. Tout manquement aux directives et consignes ci-incluses comporte des risques de décharges électriques, d’incendie et/ou de dommages corporels graves.

Le terme « outil électrique » mentionné dans tous les avertissements se rapporte aux outils branchés sur secteur (avec câble de raccordement) ou fonctionnant sur batteries (sans fil).

1) SÉCURITÉ DE L’AIRE DE TRAVAIL

a) Maintenez l’aire de travail propre et bien éclairée. Une aire de travail encombrée ou mal éclairée augmente les risques d’accident. b) N’utilisez pas les outils électriques dans un environnement explosif, comme en présence de liquides, gaz ou poussières inflammables. Les outils électriques produisent des étincelles qui peuvent enflammer la poussière ou les émanations. c) Tenez à distance enfants et spectateurs pendant que vous opérez un outil électrique. Une distraction peut vous faire perdre le contrôle de l’outil.

2) SÉCURITÉ ÉLECTRIQUE

a) La fiche de l’outil électrique doit correspondre avec la prise de courant. Ne modifiez en aucun cas la fiche. N’utilisez pas de fiches adaptatrices avec des outils électriques reliés à la terre (masse). Les fiches non modifiées et les prises de courant adaptées réduisent les risques d’électrocution. b) Évitez tout contact physique avec des surfaces reliées à la terre ou à la masse, tels que tuyaux, radiateurs, cuisinières électriques et réfrigérateurs. Le risque d’électrocution augmente si votre corps est relié à la terre. c) N’exposez pas les outils électriques à la pluie ou à l’humidité. Le risque d’électrocution augmente si de l’eau pénètre dans un outil électrique. d) Ne maltraitez pas le cordon d’alimentation. N’utilisez jamais le cordon pour transporter, tirer ou débrancher l’outil électrique. Tenez le cordon à l’écart des sources de chaleur, de l’huile, des bords tranchants ou des pièces en mouvement. Le risque d’électrocution augmente si le cordon est endommagé ou entortillé. e) Utilisez une rallonge conçue pour l’utilisation à l’extérieur si vous utilisez l’outil électrique dehors. Le risque d’électrocution diminue si vous utilisez un cordon conçu pour l’utilisation à l’extérieur. f) Si vous ne pouvez pas faire autrement qu’utiliser l’outil électrique dans un endroit humide, utilisez un circuit protégé par dispositif de courant résiduel (RCD). L’utilisation d’un RCD réduit le risque d’électrocution.

3) SÉCURITÉ PERSONNELLE

a) Restez vigilant, surveillez vos gestes et faites preuve de bon sens lorsque vous utilisez un outil électrique. N’utilisez pas un outil électrique si vous êtes fatigué ou sous l’influence de drogues, d’alcool ou de médicaments. Un moment d’inattention durant l’utilisation d’un outil électrique peut entraîner de graves blessures corporelles. b) Utilisez un équipement de sécurité individuelle. Portez toujours des lunettes de sécurité. Un équipement de sécurité comme un masque anti-poussières, des chaussures de sécurité antidérapantes, un casque de sécurité ou un serre-tête antibruit, utilisé selon la tâche à effectuer, permettront de diminuer le risque de blessures corporelles.FRANÇAIS

c) Évitez tout démarrage intempestif. Assurez-vous que l’interrupteur est en position arrêt avant de relier l’outil à la source d’alimentation et/ou au bloc-piles, ou de ramasser ou transporter l’outil. Transporter les outils électriques le doigt placé sur l’interrupteur ainsi que brancher des outils électriques dont l’interrupteur est en position Marche augmentent les risques d’accident. d) Retirez toute clé de réglage ou autre avant de mettre l’outil sous tension. Une clé laissée en place sur une pièce rotative de l’outil électrique peut entraîner des blessures corporelles. e) Ne vous penchez pas trop loin. Maintenez constamment votre équilibre. Vous aurez ainsi une meilleure maîtrise de l’outil électrique en cas de situations imprévues. f) Portez des vêtements adéquats. Ne portez pas de vêtements amples ni de bijoux. Maintenez cheveux, vêtements et gants à l’écart des pièces en mouvement. Les pièces en mouvement peuvent happer les vêtements amples, les bijoux et les cheveux longs. g) Si des accessoires sont fournis pour raccorder des dispositifs d’aspiration et de collecte de la poussière, vérifiez qu’ils sont bien raccordés et bien utilisés. L’utilisation de dispositifs de collecte de la poussière peut réduire les risques liés à la poussière.

4) UTILISATION ET ENTRETIEN DES OUTILS ÉLECTRIQUES

a) Ne forcez pas l’outil électrique. Utilisez l’outil électrique qui correspond à votre utilisation. Si vous utilisez l’outil électrique adéquat et respectez le régime pour lequel il a été conçu, il réalisera un travail de meilleure qualité et plus sûr. b) N’utilisez pas l’outil électrique s’il est impossible de l’allumer ou de l’éteindre avec l’interrupteur. Un outil électrique qui ne peut être contrôlé par l’interrupteur représente un danger et doit être réparé. c) Débranchez la fiche de la source d’alimentation et/ou le bloc-piles de l’outil électrique avant d’effectuer des réglages, de changer les accessoires ou de ranger les outils électriques. Ces mesures de sécurité préventives réduiront les risques de démarrage accidentel de l’outil électrique. d) Après utilisation, rangez l’outil électrique hors de portée des enfants et ne laissez aucune personne l’utiliser si elle n’est pas familiarisée avec les outils électriques ou ces instructions. Les outils électriques représentent un danger entre des mains inexpertes. e) Procédez à l’entretien des outils électriques. Assurez-vous que les pièces en mouvement ne sont pas désalignées ou coincées, qu’aucune pièce n’est cassée ou que l’outil électrique n’a subi aucun dommage pouvant affecter son bon fonctionnement. Si l’outil électrique est endommagé, faites-le réparer avant de le réutiliser. De nombreux accidents sont causés par des outils mal entretenus. f) Maintenez vos outils affûtés et propres. Un outil bien entretenu et aux bords bien affûtés risquera moins de se coincer et sera plus facile à maîtriser. g) Utilisez l’outil électrique, ses accessoires et ses embouts, etc. conformément aux instructions, en tenant compte des conditions de travail et de la tâche à effectuer. L’utilisation d’un outil électrique à des fins autres que celles prévues est potentiellement dangereuse.

5) UTILISATION ET ENTRETIEN DU BLOC-PILES

a) Rechargez le bloc-piles uniquement avec le chargeur spécifié par le fabricant. Un chargeur prévu pour un certain type de bloc-piles peut être à l’origine d’un incendie lorsqu’il est utilisé avec un autre bloc-piles. b) Utilisez les outils électriques uniquement avec les bloc-piles spécifiés. L’utilisation d’autres blocs-piles peut être à l’origine de blessures ou d’incendie. c) Lorsque vous n’utilisez pas le bloc-piles, tenez-le à l’écart des objets métalliques, tels que trombones, pièces de monnaie, clés, clous, vis ou autres petits objets métalliques susceptibles de créer une connexion entre deux bornes. Court- circuiter les bornes entre elles peut provoquer des brûlures ou un incendie. d) Dans des conditions abusives, du liquide peut s’échapper de la pile ; en éviter le contact. En cas de contact accidentel, rincez à l’eau. Si le liquide entre en contact avec les yeux, consultez également un médecin. Le liquide qui s’échappe de la pile peut engendrer une irritation ou des brûlures.

a) Confiez la réparation de votre outil électrique à un réparateur qualifié qui utilise des pièces de rechange identiques. La sécurité de l’outil électrique sera ainsi préservée.FRANÇAIS

Consignes de sécurité communes à toutes les perceuses à percussion

• Portez des protecteurs d’oreilles avec les perceuses à percussion. L’exposition au bruit peut entraîner une perte auditive.

• Utilisez les poignées auxiliaires fournies avec l’outil. Une perte de contrôle peut entraîner des blessures corporelles.

• Tenez les outils électriques par leurs surfaces de préhension isolées dans les situations où l’outil de coupe peut entrer en contact avec un câble électrique dissimulé ou avec son propre cordon d’alimentation. Le contact avec un câble « sous tension » mettra les pièces métalliques à découvert de l’outil « sous tension » et électrocutera l’utilisateur.

• Immobilisez la pièce de travail sur une surface stable en utilisant un étau ou de toute autre manière adéquate. Tenir la pièce avec la main ou l’appuyer contre le corps offre une stabilité insuffisante et peut provoquer une perte de contrôle.

• Portez des lunettes de protection ou autres verres protecteurs. Le martelage ou le perçage peuvent faire jaillir des éclats . Les particules projetées peuvent endommager irrémédiablement les yeux.

• Les mèches, les douilles et les outils chauffent en cours d’utilisation. Portez des gants pour les toucher.

• N’utilisez pas cet outil de façon prolongée. Les vibrations provoquées par l’action de l’outil peuvent être nuisibles pour vos mains et vos bras. Portez des gants pour amortir les vibrations et limitez l’exposition en faisant des pauses fréquentes. Risques résiduels En dépit de l’application des réglementations de sécurité en vigueur et de la mise en place de dispositifs de sécurité, certains risques résiduels sont inévitables. Il s’agit de: – Dégradation de l’ouïe – Risque de blessures corporelles en raison des particules projetées – Risque de brûlures en raison des accessoires qui chauffent pendant le fonctionnement – Risque de blessures corporelles en cas d’utilisation prolongée Marquages sur l’outil Les pictogrammes suivants sont apposés sur l’outil Lisez le manuel d’instruction avant utilisation. Portez un serre-tête antibruit. Portez des lunettes de sécurité. IPM Impact par minute. EMPLACEMENT DE LA DATE CODÉE DE FABRICATION La date codée de fabrication, qui comprend aussi l’année de fabrication, est imprimée sur la surface interne du boîtier formant charnière entre l’outil et la batterie. Exemple: 2012 XX XX Année de fabrication Consignes de sécurité importantes pour tous les chargeurs de batterie CONSERVEZ CES CONSIGNES: ce manuel renferme des consignes de sécurité et d’utilisation importantes pour les chargeurs de batterie DE9130/DE9135.

• Avant d’utiliser le chargeur, lisez toutes les consignes et règles de prudence indiquées sur le chargeur, le bloc-piles et le produit utilisant le bloc-piles.

DANGER: risque d’électrocution.

Présence de 230volts dans les terminaux de chargement. Ne pas insérer d’objets conducteurs. Un choc électrique ou une électrocution peut en résulter.

AVERTISSEMENT: risque de choc

électrique. Ne laissez pas de liquide pénétrer dans le chargeur. Un choc électrique peut en résulter. ATTENTION: risque de brûlure. Afin de réduire le risque de blessures corporelles, chargez uniquement des batteries rechargeables DEWALT. Les autres types de batteries peuventFRANÇAIS

exploser et provoquer des blessures corporelles ou des dégâts matériels. ATTENTION: dans certaines conditions, lorsque le chargeur est branché sur le réseau d’alimentation électrique, les contacts de charge à découvert à l’intérieur du chargeur peuvent être court-circuités par un corps étranger. Les corps étrangers de nature conductrice tels que, mais sans s’y limiter, la paille de fer, le papier d’aluminium ou toute accumulation de particules métalliques doivent être tenus à l’écart des cavités du chargeur. Débranchez toujours le chargeur de la prise secteur lorsqu’il n’y a pas de bloc-piles dans la cavité. Débranchez le chargeur avant de procéder à son nettoyage.

• N’essayez PAS de charger le bloc-piles avec des chargeurs autres que ceux décrits dans ce manuel. Le chargeur et le bloc-piles sont conçus spécifiquement pour fonctionner ensemble.

• Ces chargeurs ne sont pas prévus pour des utilisations autres que le chargement des batteries D EWALT rechargeables. Toute autre utilisation peut entraîner un risque d’incendie, de choc électrique ou d’électrocution.

• N’exposez pas le chargeur à la pluie ou à la neige.

• Tirez sur la fiche plutôt que sur le cordon lorsque vous débranchez le chargeur. Cette précaution réduira le risque d’endommager la fiche et le cordon électriques.

• Assurez-vous que le cordon soit placé en lieu sûr pour que personne ne marche ou ne trébuche dessus, et qu’il ne soit pas sujet à être endommagé ou soumis à une tension d’une quelconque autre manière.

• N’utilisez une rallonge qu’en cas de nécessité absolue. L’utilisation d’une rallonge inadéquate peut entraîner un risque d’incendie, de choc électrique ou d’électrocution.

• La rallonge utilisée doit avoir un calibre adéquat (AWG ou Calibrage américain normalisé des fils) pour assurer la sécurité. Plus le numéro de calibre de fil est petit, et plus sa capacité est grande, par exemple, un calibre 16 a plus de capacité qu’un calibre 18. Si plus d’une rallonge est utilisée pour obtenir la longueur totale, assurez-vous que chaque rallonge présente au moins le calibre de fil minimum.

• Ne mettez pas d’objet sur le chargeur, et ne placez pas le chargeur sur une surface molle qui pourrait obstruer les fentes d’aération et provoquer une chaleur interne excessive. Mettez le chargeur à un endroit éloigné de toute source de chaleur. La ventilation du chargeur se fait par les fentes pratiquées dans les parties supérieures et inférieures du boîtier.

• Ne faites pas fonctionner le chargeur si la fiche ou le cordon est endommagé; faites- les remplacer immédiatement.

• Ne faites pas fonctionner le chargeur s’il a reçu un choc violent, s’il est tombé, ou s’il a été autrement endommagé de quelque manière que ce soit. Apportez le chargeur à un centre de réparation agréé.

• Ne démontez pas le chargeur; apportez-le à un centre de réparation agréé lorsqu’un entretien ou une réparation est nécessaire. Un chargeur mal réassemblé peut entraîner un risque de choc électrique, d’électrocution ou d’incendie.

• Débranchez le chargeur de la prise secteur avant de procéder à son nettoyage. Cette précaution réduira le risque de choc électrique. Le retrait du bloc-piles ne réduira pas les risques.

• N’essayez JAMAIS de relier 2 chargeurs ensemble.

• Le chargeur est conçu pour être alimenté en courant électrique domestique standard 230V. N’essayez pas de l’utiliser sous n’importe quelle autre tension. Cette directive ne concerne pas le chargeur véhiculaire.

CONSERVEZ CES CONSIGNES

Chargeurs Le chargeur DE9130 accepte les blocs-piles NiCd et NiMH de 7,2 à 18V. Le chargeur DE9135 accepte les blocs-piles NiCd, NiMH ou Li-Ion de 7,2 à 18V. Ces chargeurs ne nécessitent aucun réglage et sont conçus pour être d’une utilisation aussi facile que possible. Processus de charge (fi g. 2)

DANGER: risque d’électrocution.

Présence de 230volts dans les terminaux de chargement. N’insérez pas d’objets conducteurs. Risque de choc électrique ou d’électrocution.FRANÇAIS

1. Branchez le chargeur (j) sur une prise secteur

adéquate avant d’insérer le bloc-piles.

2. Insérez le bloc-piles (h) dans le chargeur. Le

voyant rouge (de charge) clignote en continu pour indiquer que le processus de charge a commencé.

3. Lorsque le voyant rouge RESTE ALLUMÉ en

continu, il indique que la charge est terminée. Le bloc-piles est complètement chargé et peut être immédiatement utilisé ou laissé dans le chargeur. REMARQUE : Pour assurer les performances et la durée de vie maximales des batteries NiCd, NiMH et Li-Ion, rechargez-les pendant un minimum de 10 heures avant toute utilisation initiale. Processus de charge Reportez-vous au tableau ci-dessous pour connaître l’état de charge du bloc-piles. État de charge en charge – – – – – – complètement chargé ––––––––––– chargement différé, chaud/froid ––– – ––– – remplacer le bloc-piles ••••••••••• anomalie •• •• •• •• Régénération automatique Le mode de régénération automatique permet de compenser ou d’équilibrer les cellules individuelles du bloc-piles à sa puissance de crête. Les blocs- piles doivent être régénérés chaque semaine ou lorsque le bloc ne fournit plus la même quantité de travail. Pour régénérer votre bloc-piles, placez-le dans le chargeur comme d’habitude. Laissez le bloc-piles au moins 10heures dans le chargeur. Chargement différé, chaud/froid Lorsque le chargeur détecte une pile trop chaude ou trop froide, le Chargement différé chaud/froid est automatiquement lancé, et le chargement est suspendu jusqu’à ce que la pile retrouve une température normale. Le chargeur retourne ensuite automatiquement au mode de chargement du bloc-piles. Cette fonction garantit une durée de vie optimale du bloc-piles.

BATTERIES LI-ION SEULEMENT

Les batteries Li-Ion sont dotées d'un système électronique de protection qui protège la batterie contre toute surcharge, surchauffe ou fuite importante. L'outil s'arrêtera automatiquement lorsque le système électronique de protection sera activé. Dans cette éventualité, placez la batterie Li-Ion sur le chargeur pour la recharger pleinement. Consignes de sécurité importantes pour tous les blocs-piles Lors de la commande de blocs-piles de rechange, assurez-vous d’inclure le numéro de catalogue et la tension. Consultez le tableau en fin de manuel pour connaître les compatibilités entre chargeurs et batteries. Le bloc-piles n’est pas entièrement chargé à la sortie de la boîte. Avant d’utiliser le bloc-piles et le chargeur, veuillez lire les consignes de sécurité indiquées ci-dessous. Suivez ensuite les procédures de chargement décrites.

LISEZ TOUTES LES CONSIGNES

• Ne chargez pas ou n’utilisez pas une pile dans un milieu déflagrant, comme en présence de liquides, de gaz ou de poussières inflammables. Insérer ou retirer le bloc-pile du chargeur peut enflammer la poussière ou des émanations.

• Chargez les blocs-piles uniquement sur les chargeurs D EWALT.

• N’éclaboussez PAS le bloc-piles, NE l’immergez PAS dans l’eau ou tout autre liquide.

• Ne rangez pas ou n’utilisez pas l’outil et le bloc-piles dans des endroits où la température peut atteindre ou excéder 40˚C (105°F) (comme dans les remises extérieures ou les bâtiments métalliques l’été).

DANGER: ne jamais tenter d’ouvrir

la batterie pour quelque raison que ce soit. Si le boîtier de la batterie est fissuré ou endommagé, ne pas l’insérer dans un chargeur. Ne pas écraser, laisser tomber, ou endommager les batteries. Ne pas utiliser une batterie ou un chargeur qui a reçu un choc violent, est tombé, a été écrasé ou endommagé de quelque façon que ce soit (p. ex. percé par un clou, frappé d’un coup de marteau, piétiné), car il y a risques de décharges électriques ou d’électrocution. Les batteries endommagées doivent être renvoyées à un centre de réparation pour y être recyclées.FRANÇAIS

ATTENTION: Après utilisation, ranger l’outil, à plat, sur une surface stable là où il ne pourra ni faire tomber ni faire trébucher personne. Certains outils équipés d’une large batterie peuvent tenir à la verticale sur celle-ci, mais manquent alors de stabilité. CONSIGNES DE SÉCURITÉ SPÉCIFIQUES POUR LE CADMIUM-NICKEL (NiCd) OU LE NICKEL MÉTAL HYDRURE (NiMH)

• N’incinérez pas le bloc-piles même s’il est fortement endommagé ou entièrement usé. Le feu risque de le faire exploser.

• Une petite fuite de liquide en provenance des cellules du bloc-piles peut se produire dans des conditions d’utilisation ou de température extrêmes. Ce fait n’est pas l’indication d’une défaillance. Néanmoins, si le film de protection est brisé: a. et que le liquide de la pile entre en contact avec votre peau, lavez immédiatement au savon et à l’eau pendant plusieurs minutes. b. et que liquide de la pile entre en contact avec vos yeux, rincez vos yeux avec de l’eau propre pendant au moins 10minutes et consultez immédiatement un médecin. (Note médicale : le liquide est une solution d’hydroxyde de potassium à 25-35%.) CONSIGNES DE SÉCURITÉ SPÉCIFIQUES POUR LES BLOCS-PILES AU LITHIUM ION (LI-ION)

• N’incinérez pas le bloc-piles même s’il est fortement endommagé ou entièrement usé. Le feu risque de le faire exploser. Des vapeurs et des matières toxiques émanent des blocs- piles au lithium-ion lorsqu’ils sont brûlés.

• Si le contenu de la pile entre en contact avec la peau, lavez immédiatement la zone touchée au savon doux et à l’eau. Si le liquide de la pile entre en contact avec les yeux, rincez l’œil ouvert à l’eau pendant 15minutes ou jusqu’à ce que l’irritation cesse. Si des soins médicaux sont nécessaires, l’électrolyte de la pile est composé d’un mélange de carbonates organiques liquides et de sels de lithium.

• Le contenu des cellules de la pile ouvertes peut provoquer une irritation respiratoire. Exposez la personne à l’air frais. Si les symptômes persistent, consultez un médecin.

AVERTISSEMENT: Risque de

brûlures. Le liquide de la pile peut s’enflammer s’il est exposé à des étincelles ou à une flamme. Cache protecteur du bloc-piles (fi g. 3) Un cache protecteur est fourni pour recouvrir les contacts du bloc-piles lorsque celui-ci est détaché. Si le cache protecteur n’est pas en place, des objets métalliques pourraient court-circuiter les contacts, ce qui causerait un risque d’incendie et endommagerait le bloc-piles.

1. Enlevez le cache protecteur avant de placer le

bloc-piles dans le chargeur ou l’outil (fig. 3A).

2. Placez le cache protecteur sur les contacts du

bloc-piles immédiatement après avoir retiré le bloc-piles du chargeur ou de l’outil (fig. 3B).

AVERTISSEMENT: vérifiez que le

cache protecteur est bien en place avant de ranger ou de transporter un bloc-piles détaché. Bloc-piles

Le DC820, le DC822, le DC825 et le DC827 fonctionnent sur des blocs-piles de 18V. Le DC830, le DC832, le DC835 et le DC837 fonctionnent sur des blocs-piles de 14,4V. Le DC840 et le DC845 fonctionnent sur des blocs- piles de 12V. Recommandations de stockage

1. Le lieu idéal de rangement est un lieu frais et

sec, à l’abri de toute lumière solaire directe et de tout excès de température. Pour des performances et une durée de vie optimales, entreposez les batteries à température ambiante après utilisation.

2. Pour un stockage prolongé, il est recommandé

de conserver la batterie complètement chargée dans un lieu frais et sec, hors du chargeur pour de meilleurs résultats. REMARQUE: les blocs batterie ne doivent pas être stockés complètement déchargés. Le bloc batterie devra être rechargé avant l’utilisation. Étiquettes fi gurant sur le chargeur et le bloc-piles Outre les pictogrammes utilisés dans ce manuel, les étiquettes sur le chargeur et le bloc-piles comportent les pictogrammes suivants: Lisez le manuel d’instruction avant utilisation.FRANÇAIS

Bloc-piles en charge. Bloc-piles chargé. Bloc-piles défectueux. Chargement différé, chaud/froid. N’insérez pas d’objets conducteurs. Ne chargez pas un bloc-piles endommagé. Utilisez le chargeur uniquement avec des blocs-piles DEWALT. Tout autre bloc- piles risque d’exploser et de provoquer des blessures corporelles ou des dégâts matériels. Ne l’exposez pas à l’eau. Faites immédiatement remplacer les cordons défectueux. Chargez uniquement à une température comprise entre 4°C et 40°C. Mettez le bloc-piles au rebut en respectant l’environnement. N’incinérez pas le bloc-pile NiMH, NiCd+ et Li-Ion. Charges NiMH and NiCd battery packs. Charge les blocs-piles Li-Ion. Consulter la Caractéristiques techniques pour les temps de charge. Contenu de l’emballage L’emballage contient: 1 entraîneur/clé à percussion sans fil 2 blocs-piles 1 chargeur 1 manuel d’instruction 1 dessin éclaté REMARQUE: les blocs-piles et les chargeurs ne sont pas inclus avec les modèles N.

• Vérifiez que l’outil, les pièces ou les accessoires n’ont pas été endommagés lors du transport.

• Prenez le temps de lire et de comprendre dans son intégralité ce manuel avant d’utiliser l’outil. Description (fi g. 1–5)

AVERTISSEMENT: ne modifiez jamais

l’outil électrique ou l’une de ses pièces. Des dégâts matériels ou des blessures corporelles pourraient en résulter.

Ces entraîneurs/clés à percussion grande capacité ont été conçus pour les travaux professionnels de vissage à percussion. La fonction de percussion rend cet outil particulièrement utile pour visser des boulons dans le bois, le métal ou le béton. NE L’UTILISEZ PAS dans un endroit humide ou en présence de liquides ou de gaz inflammables. Ces entraîneurs/clés à percussion sont des outils électriques professionnels. TENEZ les enfants À l’Écart de l’outil. Les utilisateurs inexpérimentés doivent être encadrés lorsqu’ils utilisent cet outil.

• Ce produit n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacité physiques, sensorielles ou mentales sont réduites ou qui manquent d’expérience ou d’aptitudes, sauf si ces personnes sont surveillées par une autre personne responsable de leur sécurité. Ne jamais laisser les enfants seuls avec ce produit. a. Gâchette b. Sélecteur avant/arrière c. Manchon d. Mandrin hexagonal 1/4po (635mm) à changement rapide e. Ergot f. Enclume g. Lampe de travail h. Bloc-piles

i. Boutons de dégagement du bloc-piles

Sécurité électrique Le moteur électrique a été conçu pour fonctionner sur une tension unique. Vérifier systématiquement que la tension de la batterie correspond bien à la tension indiquée sur la plaque signalétique. Vérifier également que la tension du chargeur correspond bien à la tension du secteur.FRANÇAIS

Votre chargeur DEWALT à double isolation est conforme à la norme EN60335; un branchement à la terre n’est donc pas nécessaire. Si le cordon fourni est endommagé, le remplacer par un cordon spécialement conçu à cet effet, et disponible auprès du service après-vente D EWALT.

Toujours utiliser la fiche prescrite lors du remplacement du câble d’alimentation. Type 11 pour la classe II (Isolation double) -outils Type 12 pour la classe I (Conducteur de terre) - outils

En cas d’utilisation à l’extérieur, connecter les outils portatifs à un disjoncteur FI. Utilisation d’une rallonge N’utiliser une rallonge qu’en cas de nécessité absolue. Utiliser une rallonge homologuée compatible avec la tension nominale du chargeur (consulter la Caractéristiques techniques). La section minimale du conducteur est de 1mm

pour une longueur maximale de 30m. En cas d’utilisation d’un dévidoir, dérouler systématiquement le câble sur toute sa longueur.

le bloc-piles avant de procéder à l’assemblage et au réglage. Éteignez toujours l’outil avant d’insérer ou de retirer le bloc-piles.

AVERTISSEMENT: utilisez uniquement

des blocs-piles et chargeurs DEWALT. Insertion et retrait du bloc-piles de l’outil (fi g. 2)

AVERTISSEMENT: afin de diminuer

le risque de graves blessures corporelles, mettez l’outil hors tension et débranchez le bloc-piles avant de procéder à des réglages ou de retirer/d’installer des accessoires ou des pièces de fixation. Un démarrage involontaire peut entraîner des blessures corporelles. NOTA: Compruebe que la batería esté totalmente cargada. POUR INSTALLER LE BLOC-PILES DANS LA POIGNÉE DE L’OUTIL

1. Alignez la base de l’outil avec l’encoche à

l’intérieur de la poignée de l’outil (fig. 2).

2. Faites glisser fermement le bloc-piles dans

la poignée jusqu’à ce que vous entendiez un déclic de mise en place. POUR RETIRER LE BLOC-PILES DE L’OUTIL

1. Appuyez sur les boutons de dégagement du

bloc-piles (i) et tirez fermement le bloc-piles hors de la poignée de l’outil.

2. Insérez le bloc-pile dans le chargeur comme

indiqué dans la section Chargeur de ce manuel. Crochet de ceinture (Accessoire en option) (fi g. 1)

AVERTISSEMENT : Pour réduire

tout risque de dommages corporels graves, NE PAS suspendre l'outil au dessus de la tête ou accrocher des objets au crochet de ceinture. Accrocher SEULEMENT un crochet de ceinture à une ceinture porte-outils.

AVERTISSEMENT : Pour réduire

tout risque de dommages corporels graves, s'assurer que la vis (I) maintenant le crochet de ceinture est bien vissée. Votre outil peut être muni d'un crochet de ceinture (k). Le crochet de ceinture permet de suspendre l'outil à une ceinture porte-outils pour garder les mains libres lors du travail. Le crochet de ceinture peut être positionné d'un côté ou de l'autre de l'outil pour accommoder les droitiers ou les gauchers. Si le crochet n'est pas utile, il peut être retiré de l'outil. Pour déplacer le crochet de ceinture, retirez la vis (l) qui maintient le crochet de ceinture en place pour le réassembler de l'autre côté. Resserrez systématiquement la vis à un couple de 0,6 à 0,8 nm lorsque vous réinstallez le crochet sur l'appareil. FONCTIONNEMENT Consignes d’utilisation

AVERTISSEMENT: respecter

systématiquement les consignes de sécurité et les normes en vigueur.

AVERTISSEMENT: pour réduire

tout risque de dommages corporels graves, arrêter et débrancher l’outil avant tout réglage ou avant de retirer ou installer toute pièce ou tout accessoire.FRANÇAIS

AVERTISSEMENT: pour réduire tout

risque de dommages corporels graves, adopter SYSTÉMATIQUEMENT la position des mains illustrée.

AVERTISSEMENT: pour réduire

tout risque de dommages corporels graves, maintenir fermement et SYSTÉMATIQUEMENT l’outil pour anticiper toute réaction soudaine de sa part. La position correcte des mains requiert une main sur la poignée principale (m), comme illustré. Gâchette à vitesse variable (fi g. 1) Pour faire démarrer l’outil, serrez la gâchette (a). Pour arrêter l’outil, relâchez la gâchette. Votre outil est équipé d’un frein. Le mandrin s’arrêtera dès que la gâchette est entièrement relâchée. Utilisez des vitesses faibles pour amorcer des trous sans pointeau, percer dans le métal ou le plastique, ou enfoncer des vis. Pour une durée de vie maximum de l’outil, utilisez la vitesse variable uniquement en début de perçage ou de vissage. REMARQUE: une utilisation constante dans la plage de vitesse variable n’est pas recommandée. Une telle utilisation peut endommager la gâchette et doit être évitée. Sélecteur avant/arrière (fi g. 1) Un sélecteur avant/arrière (b) détermine la direction de l’outil et sert également de bouton de verrouillage. Pour sélectionner le sens de rotation avant, relâchez la gâchette et appuyez sur le sélecteur avant/arrière sur le côté droit de l’outil. Pour sélectionner la rotation arrière, appuyez sur le sélecteur avant/arrière sur le côté gauche de l’outil. La position centrale du sélecteur verrouille l’outil en position arrêt. Lorsque vous modifiez la position du sélecteur, assurez-vous que la gâchette est relâchée. REMARQUE: lors de la première utilisation de l’outil après avoir changé le sens de rotation, un bruit de déclic peut se produire au démarrage. Ce bruit est tout à fait normal et n’indique pas qu’il y a un problème. Lampe de travail (fi g. 1) Une lampe de travail (g) est située juste au-dessus de la gâchette (a). La lampe de travail est activée lorsque vous serrez la gâchette. REMARQUE: la lampe de travail sert à éclairer la surface de travail immédiate et n’est pas prévue pour servir de torche électrique. Mandrin à changement rapide (fi g. 4) DC825, DC827, DC835, DC837, DC845 REMARQUE: le mandrin accepte uniquement des accessoires hexagonaux de 1/4po (635mm). Placez l’interrupteur sur la position de verrouillage (au centre) ou retirez le bloc-piles avant de changer d’accessoires. Pour fixer un accessoire, tirez sur la bague du mandrin (c) vers l’extérieur, insérez l’accessoire et dégagez la bague. L’accessoire est verrouillé en place. Pour retirer un accessoire, tirez sur la bague du mandrin vers l’extérieur. Retirez l’accessoire et dégagez la bague. Enclume avec ergot (fi g. 5) DC820, DC822, DC830, DC832, DC840 Placez l’interrupteur sur la position de verrouillage (au centre) ou retirez le bloc-piles avant de changer d’accessoires. Pour installer une douille sur l’enclume, alignez l’orifice sur le côté de la douille avec l’ergot (e) sur l’enclume (f). Insérez la douille sur l’enclume jusqu’à ce que l’ergot s’enclenche dans l’orifice. Il peut être nécessaire d’enfoncer l’ergot pour faciliter l’installation de la douille. ATTENTION: n’utilisez que des douilles à choc. Les douilles autres que les douilles à choc peuvent se briser et provoquer une situation dangereuse. Inspectez les douilles avant toute utilisation pour s’assurer qu’elles ne sont pas fissurées. Pour retirer la douille, enfoncez l’ergot dans l’orifice et tirez sur la douille. Utilisation Votre outil à percussion génère le couple de sortie suivant:FRANÇAIS

N° de modèle Ft.-Lbs. In.-Lbs. Nm DC820 145 1740 195 DC822 145 1740 195 DC825 111 1330 150 DC827 111 1330 150 DC830 135 1620 180 DC832 135 1620 180 DC835 103 1240 140 DC837 103 1240 140 DC840 120 1440 160 DC845 96 1150 130 ATTENTION: assurez-vous que le boulon et/ou le système supporteront le niveau de couple généré par l’outil. Un couple excessif peut présenter un risque de cassure et d’éventuelles blessures corporelles.

1. Placez la douille sur la tête du boulon. Dirigez

l’outil directement sur le boulon.

2. Appuyez sur l’interrupteur pour démarrer.

Vérifiez toujours le couple avec une clé dynamométrique, car le couple de serrage dépend de nombreux facteurs, notamment:

• Tension: lorsque la batterie est presque complètement déchargée, la tension chute et le couple de serrage diminue.

• Taille de la douille: l’utilisation d’une taille de douille incorrecte entraînera la diminution du couple de serrage.

• Grandeur du boulon: les boulons de diamètre important nécessitent généralement un couple de serrage supérieur. Le couple de serrage dépend également de la longueur du boulon, de son calibre et du coefficient de couple.

• Boulon: assurez-vous que tous les filetages sont exempts de rouille et d’autres débris pour obtenir un couple de serrage correct.

• Matériau: le type de matériau et le fini de la surface du matériau affectent le couple de serrage.

• Temps de serrage: un temps de serrage plus long entraîne un couple de serrage supérieur. Le fait de serrer le boulon plus longtemps que pendant le temps recommandé risque de le soumettre à une contrainte excessive, détériorer ses filets, ou l’endommager. ENTRETIEN Votre outil électrique DEWALT a été conçu pour durer longtemps avec un minimum d’entretien. Son fonctionnement satisfaisant pendant de longues années repose sur un entretien soigneux et régulier.

AVERTISSEMENT: afin de diminuer

le risque de graves blessures corporelles, mettez l’outil hors tension et débranchez le bloc-piles avant de procéder à des réglages ou de retirer/d’installer des accessoires ou des pièces de fixation. Un démarrage involontaire peut entraîner des blessures corporelles. Le chargeur et le bloc batterie ne peuvent pas être réparés. L’appareil ne comprend aucune pièce destinée à être entretenue par l’utilisateur. Graissage Votre outil électrique ne nécessite pas de graissage supplémentaire. Nettoyage

AVERTISSEMENT: retirez la saleté

et la poussière du logement principal en soufflant de l’air sec aussi souvent que vous remarquez une accumulation de saleté à l’intérieur et autour des orifices d’aération. Portez des lunettes de sécurité homologuées et un masque anti-poussière homologué lorsque vous effectuez cette procédure.

AVERTISSEMENT: n’utilisez jamais

de solvants ou d’autres produits chimiques corrosifs pour nettoyer les pièces non métalliques de l’outil. Ces produits chimiques risquent d’affaiblir les matériaux utilisés dans ces pièces. Utilisez un chiffon imbibé uniquement d’eau et de détergent doux. Ne laissez jamais un liquide pénétrer à l’intérieur de l’outil et n’immergez jamais les pièces de l’outil dans un liquide.

électrique. Débranchez le chargeur de la prise secteur avant de procéder à son nettoyage. Vous pouvez retirer la saletéFRANÇAIS

et la graisse sur l’extérieur du chargeur en utilisant un chiffon ou une brosse douce non métallique. N’utilisez pas d’eau ou d’autres solutions nettoyantes. Accessoires en option

AVERTISSEMENT: étant donné que

les accessoires, autres que ceux fournis par DEWALT, n’ont pas été testés avec ce produit, l’utilisation de tels accessoires avec cet outil pourraient être dangereuse. Afin de réduire le risque de blessures corporelles, utilisez uniquement des accessoires recommandés par DEWALT avec ce produit. Prenez contact avec votre revendeur pour obtenir de plus amples informations sur les accessoires appropriés. Respect de l’environnement Collecte sélective. Ne jetez pas ce produit avec vos ordures ménagères. Le jour où votre produit DEWALT doit être remplacé ou que vous n’en avez plus besoin, ne le jetez pas avec vos ordures ménagères. Préparez-le pour la collecte sélective. La collecte sélective des produits et emballages usagés permet de recycler et réutiliser leurs matériaux. La réutilisation de matériaux recyclés aide à protéger l’environnement contre la pollution et à réduire la demande en matière première. Selon les réglementations locales, un service de collecte sélective pour les produits électriques peut être fourni de porte à porte, dans une déchetterie municipale ou sur le lieu d’achat de votre nouveau produit. DEWALT dispose d’installations pour la collecte et le recyclage des produits DEWALT en fin de cycle de vie utile. Pour profiter de ce service, veuillez rapporter votre produit à un réparateur autorisé qui le recyclera en notre nom. Pour connaître l’adresse d’un réparateur autorisé près de chez vous, prenez contact avec votre bureau DEWALT local à l’adresse indiquée dans ce manuel de l’utilisateur. Ou consultez la liste des réparateurs autorisés D EWALT et le panorama détaillé de notre SAV et contacts sur Internet à l’adresse : www.2helpU.com. Bloc-piles rechargeable Ce bloc-piles longue durée doit être rechargé lorsqu’il ne fournit plus suffisamment d’énergie pour des travaux réalisés aisément auparavant. En fin de vie utile, mettez le bloc-piles au rebut tout en respectant l’environnement:

• Déchargez complètement le bloc-piles, puis retirez-le de l’outil.

• Les cellules Li-Ion, NiCd et NiMH sont recyclables. Apportez-les à votre revendeur ou à un centre de recyclage local. Les blocs- piles collectés seront recyclés ou éliminés correctement.FRANÇAIS

GARANTIE DEWALT est si sûr de la qualité de ses produits qu’il propose à tous les professionnels qui les utilisent, une garantie exceptionnelle. Cette promesse de garantie s’ajoute à vos droits contractuels en tant qu’utilisateur professionnel ou vos droits légaux en tant qu’utilisateur privé, non professionnel, et elle ne peut en aucun cas leur porter préjudices. Cette garantie est valable au sein des territoires des États membres de l’Union Européenne et au sein de la Zone européenne de libre-échange.

• GARANTIE DE SATISFACTION DE 30 JOURS • Si les performances de votre outil D EWALT ne vous apportaient pas totale satisfaction, retournez simplement, au point de vente, l’outil accompagné de tous ses composants originaux, dans un délai de 30 jours à compter de sa date d’achat pour son échange ou son remboursement intégral. Le produit devra avoir été soumis à une usure normale. Une preuve d’achat sera exigée.

• CONTRAT D’ENTRETIEN GRATUIT D’UN AN • Si votre outil DEWALT doit subir un entretien ou une révision dans les 12 mois suivant l’achat, vous avez droit à une intervention gratuite. Cette dernière sera effectuée gratuitement par un centre de réparation agréé DEWALT. Une preuve d’achat sera exigée. Cela comprend la main-d’œuvre. Les accessoires et les pièces détachées sont exclus, à moins d’un défaut de fabrication sous garantie.

• GARANTIE COMPLÈTE D’UN AN • Si votre produit DEWALT présentait un vice de matériau ou de fabrication dans les 12 mois à compter de sa date d’achat, DEWALT garantit le remplacement gratuit de toute pièce défectueuse ou, à notre entière discrétion, le remplacement gratuit de l’appareil, à condition que:

• Le produit ait été utilisé correctement;

• Le produit ait été soumis à une usure normale;

• Aucune réparation n’ait été effectuée par du personnel non autorisé;

• Une preuve d’achat soit fournie;

• Le produit soit retourné complet, avec l’ensemble de ses composants originaux. Si vous souhaitez effectuer une réclamation, contactez votre revendeur ou consultez l’emplacement du centre de réparation agréé DEWALT le plus proche dans le catalogue D EWALT ou contactez le service clientèle DEWALT à l’adresse indiquée dans ce manuel. Une liste des centres de réparation agréés DEWALT et tout détail complémentaire concernant notre service après-vente, sont à votre disposition sur notre site Internet: www.2helpU.com.ITALIANO
