KULLANIM KILAVUZU GSH 11 EAR Professional BOSCH

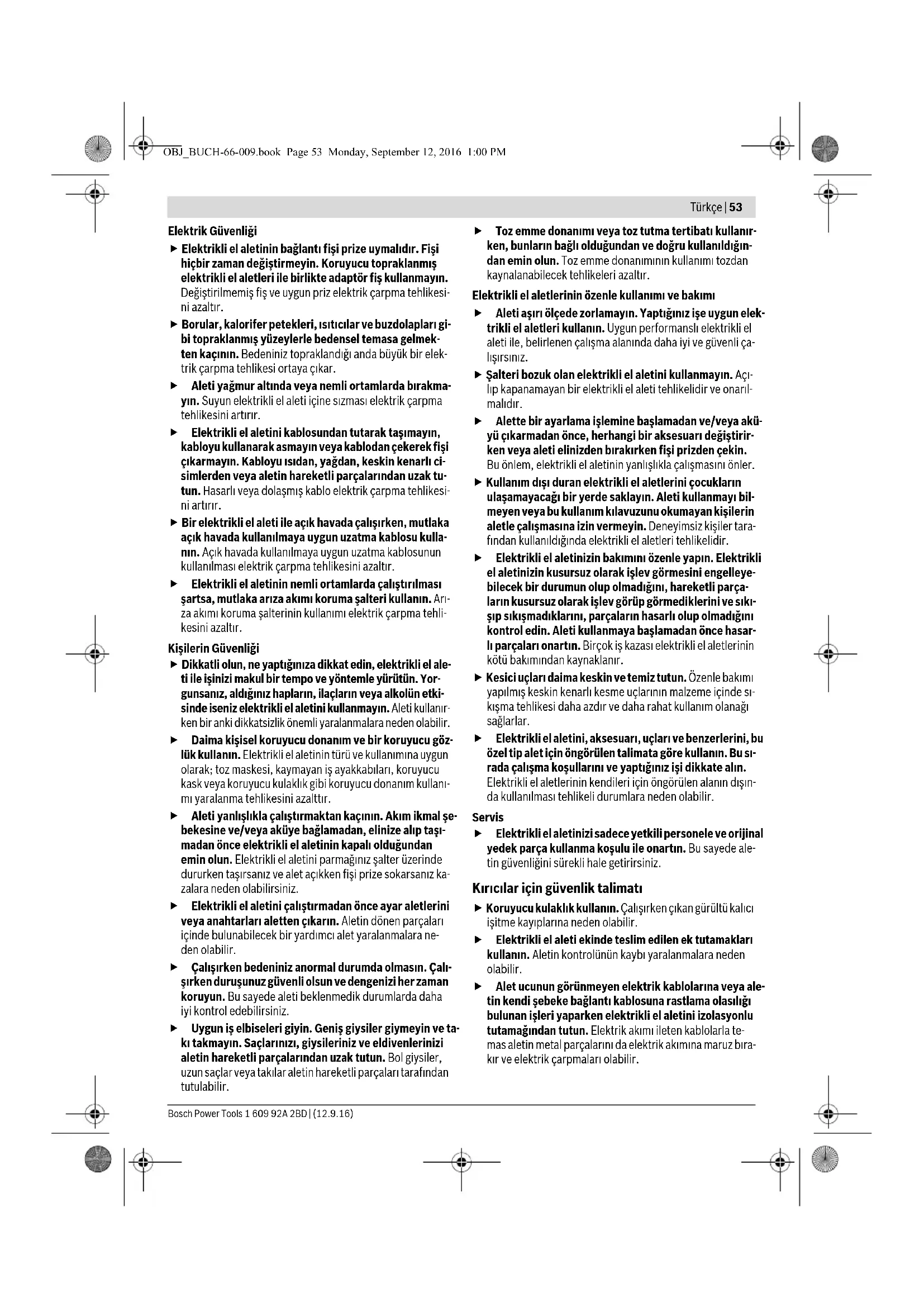

Τηρούμε το δικαίωμα αλλαγών. Türkçe Güvenlik Talimatı Elektrikli El Aletleri İçin Genel Uyarı Talimatı Bütün uyarıları ve talimat hükümlerini oku- yun. Açıklanan uyarılara ve talimat hükümle- rine uyulmadığı takdirde elektrik çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden olunabilir. Bütün uyarıları ve talimat hükümlerini ileride kullanmak üzere saklayın. Uyarı ve talimat hükümlerinde kullanılan “Elektrikli El Aleti” kavramı, akım şebekesine bağlı (şebeke bağlantı kablosu ile) aletlerle akü ile çalışan aletleri (akım şebekesine bağlantısı olmayan aletler) kapsamaktadır. Çalışma yeri güvenliği Çalıştığınız yeri temiz tutun ve iyi aydınlatın. Çalıştığınız yer düzensiz ise ve iyi aydınlatılmamışsa kazalar ortaya çı- kabilir. Yakınında patlayıcı maddeler, yanıcı sıvı, gaz veya toz- ların bulunduğu yerlerde elektrikli el aleti ile çalışma- yın. Elektrikli el aletleri, toz veya buharların tutuşmasına neden olabilecek kıvılcımlar çıkarırlar. Elektrikli el aleti ile çalışırken çocukları ve başkalarını uzakta tutun. Dikkatiniz dağılacak olursa aletin kontrolünü kaybedebilirsiniz. UYARI OBJ_BUCH-66-009.book Page 52 Monday, September 12, 2016 1:00 PMTürkçe | 53 Bosch Power Tools 1 609 92A 2BD | (12.9.16) Elektrik Güvenliği Elektrikli el aletinin bağlantı fişi prize uymalıdır. Fişi hiçbir zaman değiştirmeyin. Koruyucu topraklanmış elektrikli el aletleri ile birlikte adaptör fiş kullanmayın. Değiştirilmemiş fiş ve uygun priz elektrik çarpma tehlikesi- ni azaltır. Borular, kalorifer petekleri, ısıtıcılar ve buzdolapları gi- bi topraklanmış yüzeylerle bedensel temasa gelmek- ten kaçının. Bedeniniz topraklandığı anda büyük bir elek- trik çarpma tehlikesi ortaya çıkar. Aleti yağmur altında veya nemli ortamlarda bırakma- yın. Suyun elektrikli el aleti içine sızması elektrik çarpma tehlikesini artırır. Elektrikli el aletini kablosundan tutarak taşımayın, kabloyu kullanarak asmayın veya kablodan çekerek fişi çıkarmayın. Kabloyu ısıdan, yağdan, keskin kenarlı ci- simlerden veya aletin hareketli parçalarından uzak tu- tun. Hasarlı veya dolaşmış kablo elektrik çarpma tehlikesi- ni artırır. Bir elektrikli el aleti ile açık havada çalışırken, mutlaka açık havada kullanılmaya uygun uzatma kablosu kulla- nın. Açık havada kullanılmaya uygun uzatma kablosunun kullanılması elektrik çarpma tehlikesini azaltır. Elektrikli el aletinin nemli ortamlarda çalıştırılması şartsa, mutlaka arıza akımı koruma şalteri kullanın. Arı- za akımı koruma şalterinin kullanımı elektrik çarpma tehli- kesini azaltır. Kişilerin Güvenliği Dikkatli olun, ne yaptığınıza dikkat edin, elektrikli el ale- ti ile işinizi makul bir tempo ve yöntemle yürütün. Yor- gunsanız, aldığınız hapların, ilaçların veya alkolün etki- sinde iseniz elektrikli el aletini kullanmayın. Aleti kullanır- ken bir anki dikkatsizlik önemli yaralanmalara neden olabilir. Daima kişisel koruyucu donanım ve bir koruyucu göz- lük kullanın. Elektrikli el aletinin türü ve kullanımına uygun olarak; toz maskesi, kaymayan iş ayakkabıları, koruyucu kask veya koruyucu kulaklık gibi koruyucu donanım kullanı- mı yaralanma tehlikesini azalttır. Aleti yanlışlıkla çalıştırmaktan kaçının. Akım ikmal şe- bekesine ve/veya aküye bağlamadan, elinize alıp taşı- madan önce elektrikli el aletinin kapalı olduğundan emin olun. Elektrikli el aletini parmağınız şalter üzerinde dururken taşırsanız ve alet açıkken fişi prize sokarsanız ka- zalara neden olabilirsiniz. Elektrikli el aletini çalıştırmadan önce ayar aletlerini veya anahtarları aletten çıkarın. Aletin dönen parçaları içinde bulunabilecek bir yardımcı alet yaralanmalara ne- den olabilir. Çalışırken bedeniniz anormal durumda olmasın. Çalı- şırken duruşunuz güvenli olsun ve dengenizi her zaman koruyun. Bu sayede aleti beklenmedik durumlarda daha iyi kontrol edebilirsiniz. Uygun iş elbiseleri giyin. Geniş giysiler giymeyin ve ta- kı takmayın. Saçlarınızı, giysileriniz ve eldivenlerinizi aletin hareketli parçalarından uzak tutun. Bol giysiler, uzun saçlar veya takılar aletin hareketli parçaları tarafından tutulabilir. Toz emme donanımı veya toz tutma tertibatı kullanır- ken, bunların bağlı olduğundan ve doğru kullanıldığın- dan emin olun. Toz emme donanımının kullanımı tozdan kaynalanabilecek tehlikeleri azaltır. Elektrikli el aletlerinin özenle kullanımı ve bakımı Aleti aşırı ölçede zorlamayın. Yaptığınız işe uygun elek- trikli el aletleri kullanın. Uygun performanslı elektrikli el aleti ile, belirlenen çalışma alanında daha iyi ve güvenli ça- lışırsınız. Şalteri bozuk olan elektrikli el aletini kullanmayın. Açı- lıp kapanamayan bir elektrikli el aleti tehlikelidir ve onarıl- malıdır. Alette bir ayarlama işlemine başlamadan ve/veya akü- yü çıkarmadan önce, herhangi bir aksesuarı değiştirir- ken veya aleti elinizden bırakırken fişi prizden çekin. Bu önlem, elektrikli el aletinin yanlışlıkla çalışmasını önler. Kullanım dışı duran elektrikli el aletlerini çocukların ulaşamayacağı bir yerde saklayın. Aleti kullanmayı bil- meyen veya bu kullanım kılavuzunu okumayan kişilerin aletle çalışmasına izin vermeyin. Deneyimsiz kişiler tara- fından kullanıldığında elektrikli el aletleri tehlikelidir. Elektrikli el aletinizin bakımını özenle yapın. Elektrikli el aletinizin kusursuz olarak işlev görmesini engelleye- bilecek bir durumun olup olmadığını, hareketli parça- ların kusursuz olarak işlev görüp görmediklerini ve sıkı- şıp sıkışmadıklarını, parçaların hasarlı olup olmadığını kontrol edin. Aleti kullanmaya başlamadan önce hasar- lı parçaları onartın. Birçok iş kazası elektrikli el aletlerinin kötü bakımından kaynaklanır. Kesici uçları daima keskin ve temiz tutun. Özenle bakımı yapılmış keskin kenarlı kesme uçlarının malzeme içinde sı- kışma tehlikesi daha azdır ve daha rahat kullanım olanağı sağlarlar. Elektrikli el aletini, aksesuarı, uçları ve benzerlerini, bu özel tip alet için öngörülen talimata göre kullanın. Bu sı- rada çalışma koşullarını ve yaptığınız işi dikkate alın. Elektrikli el aletlerinin kendileri için öngörülen alanın dışın- da kullanılması tehlikeli durumlara neden olabilir. Servis Elektrikli el aletinizi sadece yetkili personele ve orijinal yedek parça kullanma koşulu ile onartın. Bu sayede ale- tin güvenliğini sürekli hale getirirsiniz. Kırıcılar için güvenlik talimatı Koruyucu kulaklık kullanın. Çalışırken çıkan gürültü kalıcı işitme kayıplarına neden olabilir. Elektrikli el aleti ekinde teslim edilen ek tutamakları kullanın. Aletin kontrolünün kaybı yaralanmalara neden olabilir. Alet ucunun görünmeyen elektrik kablolarına veya ale- tin kendi şebeke bağlantı kablosuna rastlama olasılığı bulunan işleri yaparken elektrikli el aletini izolasyonlu tutamağından tutun. Elektrik akımı ileten kablolarla te- mas aletin metal parçalarını da elektrik akımına maruz bıra- kır ve elektrik çarpmaları olabilir. OBJ_BUCH-66-009.book Page 53 Monday, September 12, 2016 1:00 PM54 | Türkçe 1 609 92A 2BD | (12.9.16) Bosch Power Tools Görünmeyen ikmal hatlarını tespit etmek üzere uygun tarama cihazları kullanın veya mahalli ikmal şirketlerin- den yardım alın. Elektrik kablolarıyla temas yanıklara ve elektrik çarpmasına neden olabilir. Bir gaz borusuna hasar vermek patlamalar ortaya çıkarabilir. Bir su borusuna girmek maddi hasara veya elektrik çarpmasına neden olabilir. Çalışırken elektrikli el aletini iki elinizle sıkıca tutun ve duruş pozisyonunuzun güvenli olmasına dikkat edin. Elektrikli el aleti iki elle daha güvenli kullanılır. İş parçasını emniyete alın. Bir germe tertibatı veya men- gene ile sabitlenen iş parçası elle tutmaya oranla daha gü- venli tutulur. Elinizden bırakmadan önce elektrikli el aletinin tam olarak durmasını bekleyin. Alete takılan uç sıkışabilir ve elektrikli el aletinin kontrolünü kaybedebilirsiniz. Ürün ve işlev tanımı Bütün uyarıları ve talimat hükümlerini oku- yun. Açıklanan uyarılara ve talimat hükümleri- ne uyulmadığı takdirde elektrik çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden olunabilir. Lütfen aletin resminin göründüğü sayfayı açın ve bu kullanım kılavuzunu okuduğunuz sürece bu sayfayı açık tutun. Usulüne uygun kullanım Bu alet; beton, tuğla, taş ve asfaltta keskileme ve uygun akse- suarla bastırma ve sıkıştırma işleri için geliştirilmiştir. Şekli gösterilen elemanlar Şekli gösterilen elemanların numaraları grafik sayfasındaki elektrikli el aleti resmindeki numaralarla aynıdır. 1 Tozdan koruma kapağı 2 Kilitleme kovanı 3 Keski pozisyonu ayar halkası (Vario-Lock) 4 Açma/kapama şalteri 5 Darbe sayısı ayar düğmesi 6 Servis göstergesi 7 Ek tutamak (izolasyonlu tutamak yüzeyi) 8 Ek tutamak ayar somunu 9 Tutamak (izolasyonlu tutamak yüzeyi) Şekli gösterilen veya tanımlanan aksesuar standart teslimat kap- samında değildir. Aksesuarın tümünü aksesuar programımızda bu- labilirsiniz. Teknik veriler Gürültü/Titreşim bilgisi Gürültü emisyon değerleri EN 60745-2-6 uyarınca belirlen- mektedir. Elektrikli el aletinin A değerlendirmeli gürültü seviyesi tipik olarak şöyledir: Ses basıncı seviyesi 89 dB(A); gürültü emis- yonu seviyesi 100 dB(A). Tolerans K=3 dB. Koruyucu kulaklık kullanın! Toplam titreşim değerleri a

(üç yönün vektör toplamı) ve to- lerans K, EN 60745-2-6 uyarınca: Keskileme: a

Bu talimatta belirtilen titreşim seviyesi EN 60745’e göre normlandırılmış bir ölçme yöntemi ile tespit edilmiştir ve ha- valı aletlerin karşılaştırılmasında kullanılabilir. Bu değer geçici olarak titreşim seviyesinin tahmin edilmesine uygundur. Belirtilen titreşim seviyesi elektrikli el aletinin temel kullanım alanlarını temsil eder. Ancak elektrikli el aleti başka kullanım alanlarında, farklı aksesuarla, farklı uçlarla kullanılırken veya yetersiz bakımla kullanılırken, titreşim seviyesi belirtilen de- ğerden farklı olabilir. Bu da toplam çalışma süresi içindeki tit- reşim yükünü önemli ölçüde artırabilir. Titreşim yükünü tam olarak tahmin edebilmek için aletin kapa- lı olduğu veya çalıştığı halde kullanılmadığı süreler de dikkate alınmalıdır. Bu, toplam çalışma süresi içindeki titreşim yükü- nü önemli ölçüde azaltabilir. Titreşimin kullanıcıya bindirdiği yük için önceden ek güvenlik önlemleri alın. Örneğin: Elektrikli el aletinin ve uçların bakımı, ellerin sıcak tutulması, iş aşamalarının organize edilmesi. Montaj Ek tutamak Elektrikli el aletinizi her zaman ek tutamakla 7 kullanın. Güvenli ve yorulmadan çalışabilmek için ek tutamağın 7 konu- munu istediğiniz gibi ayarlayabilirsiniz. – Ayar somununu 8 gevşetin, ek tutamağı 7 alet ekseni ekse- ni etrafından döndürerek istediğiniz pozisyona getirin ve ayar somununu 8 tekrar sıkın. – Ek tutamağı 7 alete değişik posisyonlarda takabilirsiniz. Bunu yapmak için ayar somununu 8 bütünüyle sökün ve sonra altıgen vidayı yukarı doğru çekerek çıkarın. Ek tuta- mağı 7 yana doğru çekin ve kalan germe kısmını 180° çe- virin. Ek tutamağı 7 aynı işlemleri ters sırada uygulayarak takın. Kırıcı GSH 11 E Ürün kodu

Giriş gücü W1500 Darbe sayısı dev/dak 900 – 1890 EPTA-Procedure 05/2009’a göre tek darbe kuvveti J 16,8 Veriler 230 V’luk bir anma gerilimi [U] için geçerlidir. Farklı gerilimlerde ve farklı ülkelere özgü tiplerde bu veriler değişebilir. Keskileme pozisyonları 12 Uç kovanı SDS-max Yağlama Merkezi daimi yağlama Ağırlığı EPTA-Procedure 01:2014’e göre kg 10,1 Koruma sınıfı /II Kırıcı GSH 11 E Veriler 230 V’luk bir anma gerilimi [U] için geçerlidir. Farklı gerilimlerde ve farklı ülkelere özgü tiplerde bu veriler değişebilir. OBJ_BUCH-66-009.book Page 54 Monday, September 12, 2016 1:00 PMTürkçe | 55 Bosch Power Tools 1 609 92A 2BD | (12.9.16) Uç değiştirme Elektrikli el aletinin kendinde bir çalışma yapmadan önce her defasında fişi prizden çekin. SDS-max uç kovanı sayesinde alette kullandığınız uçları yar- dımcı anahtar kullanmadan basit ve rahat bir biçimde değişti- rebilirsiniz. Toz koruma kapağı 1 çalışma esnasında uç kovanına girebile- cek tozu büyük ölçüde önler. Ucu takarken toz koruma kapağı- nın 1 hasar görmemesine dikkat edin. Hasar gören tozdan koruma kapağını hemen değiştirin. Bu işlemin bir müşteri servisi tarafından yapılması önemle tavsiye olunur. Ucun takılması (Bakınız: Şekil A) – Ucun alete giren tarafını temizleyin ve hafifçe yağlayın. – Ucu, otomatik olarak kilitleme yapıncaya kadar döndüre- rek uç kovanına takın. – Ucu çekerek kilitlemenin tam olarak olup olmadığını kon- trol edin. Ucun çıkarılması (Bakınız: Şekil B) –Kilitleme kovanını 2 arkaya itin ve ucu çıkarın. Toz ve talaş emme Kurşun içeren boyalar, bazı ahşap türleri, mineraller ve me- taller gibi maddeler işlenirken ortaya çıkan toz sağlığa za- rarlı olabilir. Bu tozlara temas etmek veya bu tozları solu- mak allerjik reaksiyonlara ve/veya kullanıcının veya onun yakınındaki kişilerin nefes alma yollarındaki hastalıklara neden olabilir. Kayın veya meşe gibi bazı ağaç tozları kanserojen etkiye sa- hiptir, özellikle de ahşap işleme sanayiinde kullanılan katkı maddeleri (kromat, ahşap koruyucu maddeler) ile birlikte. Asbest içeren malzemeler sadece uzmanlar tarafından iş- lenmelidir. – Çalışma yerinizi iyi bir biçimde havalandırın. – P2 filtre sınıfı filtre takılı soluk alma maskesi kullanmanı- zı tavsiye ederiz. İşlenen malzemelere ait ülkenizdeki geçerli yönetmelik hü- kümlerine uyun. İşletim Çalıştırma Şebeke gerilimine dikkat edin! Akım kaynağının gerili- mi elektrikli el aletinin tip etiketi üzerindeki verilere uygun olmalıdır. 230 V ile işaretlenmiş elektrikli el aletleri 220 V ile de çalıştırılabilir. Açma/kapama – Ülate çalıştırmak için açma/kapama şalterini 4 sağa itin. – Aleti kapatmak için açma/kapama şalterini 4 sola itin. Düşük sıcaklıklarda elektrikli el aleti tam performansına belirli bir süreden sonra ulaşır. Alete takılmış bulunan ucu bir kez yere vurmak suretiyle bu sü- reyi kısaltabilirsiniz. Enerjiden tasarruf etmek için elektikli el aletini sadece kulla- nacağınız zaman açın. Darbe sayısının ayarlanması Otomatik elektronik ayar sistemi malzemeye uygun çalışma için darbe sayısının kademesiz olarak önceden seçilerek ayar- lanmasına olanak sağlar. Sabit elektronik sistemi önceden seçilen darbe sayısını boşta- ki çalışma ile yük altında çalışma arasında hemen hemen sabit tutar. – Darbe sayısını ayar düğmesi 5 ile malzemeye uygun olarak seçin. Keskinin poziyonun değiştirilmesi (Vario-Lock) Keskiyi 12 çeşitli çalışma konumlarına getirerek kilitleyebilir- siniz. Bu sayede yaptığnınız işe göre optimum pozisyonu sağ- layabilirsiniz. – Keskiyi uç kovanına takın. – Keski ayar halkasını 3 öne itin ve ayar halkası 3 ile keskiyi istediğiniz pozisyona getirin. – Keski ayar düğmesini 3 bırakın ve keskiyi kilitleme yapınca- ya kadar çevirin. Çalışırken dikkat edilecek hususlar Elektrikli el aletinin kendinde bir çalışma yapmadan önce her defasında fişi prizden çekin. Keskilekin bilenmesi (Bakınız: Şekil C) Sadece keskin keskilerle iyi sonuçlar elde edebilirsiniz, bu ne- denle keskileri zamanında bileyin. Bu işlem uçların kullanım ömrünü uzatın ve kaliteli sonuç alınmasını sağlar. Sonradan bileme Keskileri keski bileme diskleri ile bileyin, örneğin saf korin- donla ve her zaman eşit su besleme ile bileyin. Bu konulardaki referans değerleri resimde bulabilirsiniz. Uçların astar boyala- rının gözükmemesine dikkat edin, bu durumda keskinin sertli- ği kaybolur. Dövre için keskiyi dereceye kadar ısıtın 850–1050 °C (açıt kırmızı – sarı). Sertleştirmek üzere keskiyi yaklaşık 900 °C’ye kadar ısıtın ve sonra yağ içine daldırın. Daha sonra keskiyi açık olarak yak- laşık bir saat derecede 320 °C (astar boya açık mavi) bırakın. Bakım ve servis Bakım ve temizlik Elektrikli el aletinin kendinde bir çalışma yapmadan önce her defasında fişi prizden çekin. İyi ve güvenli çalışabilmek için elektrikli el aletini ve ha- valandırma deliklerini daima temiz tutun. Hasar gören tozdan koruma kapağını hemen değiştirin. Bu işlemin bir müşteri servisi tarafından yapılması önemle tavsiye olunur. Yedek bağlantı kablosu gerekli ise, güvenliğin tehlikeye düş- memesi için Bosch’tan veya yetkili bir servisten temin edilme- lidir. Servis gösergesi 6 Kömür fırçalar kullanım ömürlerini tamamladığında elektrikli el aleti otomatik olarak durur. Bu durum yaklaşık 8 saat önce servis göstergesinin yanması veya yanıp-sönmesi ile 6 göste- OBJ_BUCH-66-009.book Page 55 Monday, September 12, 2016 1:00 PM56 | Türkçe 1 609 92A 2BD | (12.9.16) Bosch Power Tools rilir. Elektrikli el aleti bakım için müşteri servisine gönderilme- lidir, adresler için “Müşteri hizmeti ve uygulama danışmanlığı” bölümüne bakınız. Müşteri hizmeti ve uygulama danışmanlığı Müşteri hizmeti ürününüzün onarım, bakım ve yedek parçala- rına ilişkin sorularınızı yanıtlandırır. Demonte görünüşler ve yedek parçalara ilişkin ayrıntılı bilgiyi aşağıdaki Web sayfasın- da bulabilirsiniz: www.bosch-pt.com Bosch uygulama danışmanlığı ekibi ürünlerimize ve ilgili akse- suara ilişkin sorularınızda size memnuniyetle yardımcı olur. Bütün başvuru ve yedek parça siparişlerinizde ürünün tip eti- keti üzerindeki 10 haneli ürün kodunu mutlaka belirtin. Sadece Türkiye için geçerlidir: Bosch genel olarak yedek parçaları 7 yıl hazır tutar. Türkçe Bosch Sanayi ve Ticaret A.Ş. Aydinevler Mah. Inonu Cad. No:20 Ofis Park A Blok 34854 Kucukyali/Maltepe Tel.: 444 80 10 Fax: +90 216 432 00 82 E-Mail: iletisim@bosch.com.tr İdeal Eletronik Bobinaj Yeni San. Sit. Cami arkası No: 67 Aksaray Tel.: 0382 2151939 Tel.: 0382 2151246 Bulsan Elektrik İstanbul Cad. Devrez Sok. İstanbul Çarşısı No: 48/29 İskitler Ankara Tel.: 0312 3415142 Tel.: 0312 3410203 Faz Makine Bobinaj Sanayi Sit. 663 Sok. No: 18 Antalya Tel.: 0242 3465876 Tel.: 0242 3462885 Örsel Bobinaj

tr AB Uygunluk beyanı Tek sorumlu olarak, tanımlanan ürünün aşağıdaki yönetmelik ve direktiflerin geçerli bütün hükümlerine ve aşağıdaki standartlara uygun olduğunu beyan ederiz. Kırıcı Ürün kodu
