KÄYTTÖOHJE GSH 11 EAR Professional BOSCH

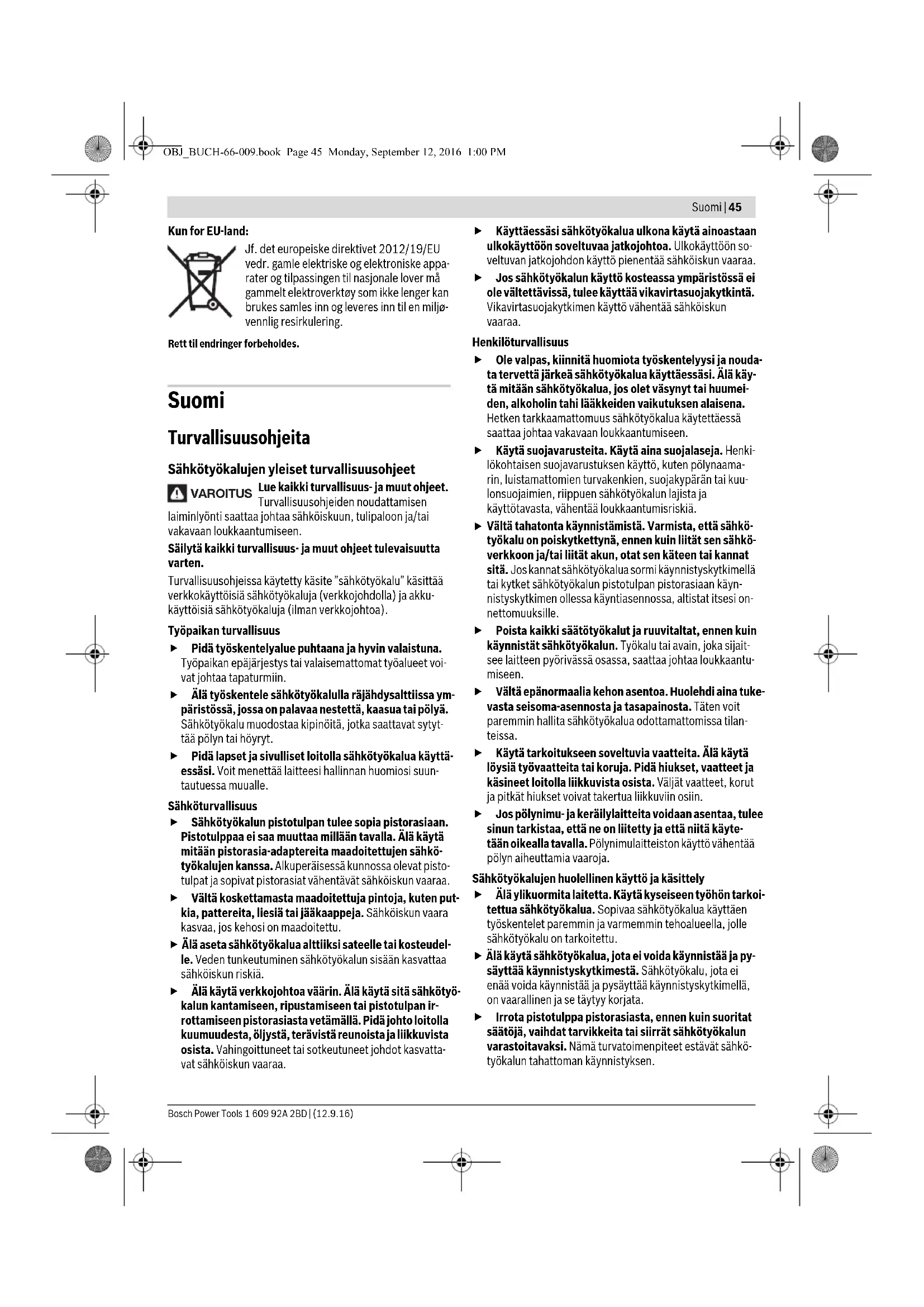

Vältä tahatonta käynnistämistä. Varmista, että sähkö- työkalu on poiskytkettynä, ennen kuin liität sen sähkö- verkkoon ja/tai liität akun, otat sen käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käyn- nistyskytkimen ollessa käyntiasennossa, altistat itsesi on- nettomuuksille. Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijait- see laitteen pyörivässä osassa, saattaa johtaa loukkaantu- miseen. Vältä epänormaalia kehon asentoa. Huolehdi aina tuke- vasta seisoma-asennosta ja tasapainosta. Täten voit paremmin hallita sähkötyökalua odottamattomissa tilan- teissa. Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on liitetty ja että niitä käyte- tään oikealla tavalla. Pölynimulaitteiston käyttö vähentää pölyn aiheuttamia vaaroja. Sähkötyökalujen huolellinen käyttö ja käsittely Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoi- tettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu. Älä käytä sähkötyökalua, jota ei voida käynnistää ja py- säyttää käynnistyskytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata. Irrota pistotulppa pistorasiasta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi. Nämä turvatoimenpiteet estävät sähkö- työkalun tahattoman käynnistyksen. VAROITUS OBJ_BUCH-66-009.book Page 45 Monday, September 12, 2016 1:00 PM46 | Suomi 1 609 92A 2BD | (12.9.16) Bosch Power Tools Säilytä sähkötyökalut poissa lasten ulottuvilta, kun nii- tä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaaralli- sia, jos niitä käyttävät kokemattomat henkilöt. Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat osat toimivat moitteettomasti, eivätkä ole puristukses- sa sekä, että siinä ei ole murtuneita tai vahingoittunei- ta osia, jotka saattaisivat vaikuttaa haitallisesti sähkö- työkalun toimintaan. Anna korjata nämä vioittuneet osat ennen käyttöä. Monen tapaturman syyt löytyvät huo- nosti huolletuista laitteista. Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat terä- viä, eivät tartu helposti kiinni ja niitä on helpompi hallita. Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon työ- olosuhteet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön saattaa joh- taa vaarallisiin tilanteisiin. Huolto Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain al- kuperäisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena. Vasaroiden turvallisuusohjeet Käytä kuulonsuojainta. Melu saattaa aiheuttaa kuulon menetystä. Käytä lisäkahvoja, mikäli ne toimitetaan sähkötyöka- lun mukana. Hallinnan menettäminen saattaa aiheuttaa tapaturmia. Pidä laitteesta kiinni sen eristetyistä kahvapinnoista, kun teet sellaisia töitä, jossa käyttötarvike saattaa osua piilossa oleviin sähköjohtoihin tai laitteen omaan virtajohtoon. Kosketus jännitteiseen johtoon voi tehdä myös laitteen metalliosat jännitteisiksi ja johtaa sähköis- kuun. Käytä sopivia etsintälaitteita piilossa olevien syöttö- johtojen paikallistamiseksi tai käänny paikallisen jake- luyhtiön puoleen. Kosketus sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun. Kaasuputken vahingoittaminen saattaa johtaa räjähdykseen. Vesijohtoon tunkeutuminen aiheuttaa aineellista vahinkoa tai saattaa johtaa sähköis- kuun. Pidä työn aikana sähkötyökalua kaksin käsin ja ota tu- keva seisoma-asento. Sähkötyökalua pystyy ohjaamaan varmemmin kahdella kädellä. Varmista työkappale. Kiinnityslaitteilla tai ruuvipenkkiin kiinnitetty työkappale pysyy tukevammin paikoillaan kuin kädessä pidettynä. Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin asetat sen pois käsistäsi. Vaihtotyökalu saattaa juut- tua kiinni johtaen sähkötyökalun hallinnan menettämi- seen. Tuotekuvaus Lue kaikki turvallisuus- ja muut ohjeet. Tur- vallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Käännä auki taittosivu, jossa on laitteen kuva ja pidä se ulos- käännettynä lukiessasi käyttöohjetta. Määräyksenmukainen käyttö Laite on tarkoitettu talttaustyöhön betoniin, tiileen, kiveen ja asfalttiin sekä vastaavia lisätarvikkeita käyttäen myös juntta- ukseen ja sullomiseen. Kuvassa olevat osat Kuvassa olevien osien numerointi viittaa grafiikkasivussa ole- vaan sähkötyökalun kuvaan. 1 Pölynsuojus 2 Lukkoholkki 3 Talttauksen säätörengas (Vario-Lock) 4 Käynnistyskytkin 5 Iskuluvun asetuksen säätöpyörä 6 Huoltotarpeen merkkivalo 7 Lisäkahva (eristetty kädensija) 8 Lisäkahvan pyälletty mutteri 9 Kahva (eristetty kädensija) Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoi- mitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmas- tamme. Tekniset tiedot Melu-/tärinätiedot Melun mittausarvot on määritetty EN 60745-2-6 mukaan. Sähkötyökalun tyypillinen A-painotettu melutaso on: Äänen painetaso 89 dB(A); äänen tehotaso 100 dB(A). Epävarmuus K=3 dB. Käytä kuulonsuojaimia! Iskuvasara GSH 11 E Tuotenumero

900–1890 Kiinnitysiskun voimakkuus vastaa EPTA-Procedure 05/2009 J16,8 Talttausasennot

Työkalunpidin SDS-max Voitelu Keskitetty kestovoitelu Paino vastaa EPTA-Procedure 01:2014 kg 10,1 Suojausluokka /II Tiedot koskevat 230 V nimellisjännitettä [U]. Poikkeavilla jännitteillä ja maakohtaisissa malleissa nämä tiedot voivat vaihdella. OBJ_BUCH-66-009.book Page 46 Monday, September 12, 2016 1:00 PMSuomi | 47 Bosch Power Tools 1 609 92A 2BD | (12.9.16) Värähtelyn yhteisarvot a

(kolmen suunnan vektorisumma) ja epävarmuus K mitattuna EN 60745-2-6 mukaan: Talttaus: a

Näissä ohjeissa mainittu värähtelytaso on mitattu normissa EN 60745 standardoidun mittausmenetelmän mukaisesti ja sitä voidaan käyttää sähkötyökalujen keskinäiseen vertai- luun. Se soveltuu myös värähtelyrasituksen väliaikaiseen arviointiin. Ilmoitettu värähtelytaso vastaa sähkötyökalun pääasiallisia käyttötapoja. Jos sähkötyökalua käytetään kuitenkin muihin käyttötarkoituksiin, erilaisilla lisävarusteilla, poikkeavilla käyttötarvikkeilla tai riittämättömästi huollettuna, silloin värähtelytaso saattaa poiketa ilmoitetusta arvosta. Tämä saattaa kasvattaa koko työaikajakson värähtelyrasitusta huomattavasti. Värähtelyrasituksen tarkaksi arvioimiseksi tulee huomioida myös ne ajat, jolloin laite on sammutettuna tai tyhjäkäynnillä. Tämä voi selvästi pienentää koko työaikajakson värähtelyra- situsta. Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojele- miseksi värähtelyn vaikutuksilta, esimerkiksi: Sähkötyökalu- jen ja käyttötarvikkeiden huolto, käsien pitäminen lämpi- minä, työprosessien organisointi. Asennus Lisäkahva Käytä supistushylsyä vain lisäkahvan 7 kanssa. Voit mielivaltaisesti kääntää lisäkahvaa 7, löytääksesi varman ja vaivattoman työskentelyasennon. – Avaa pyälletty mutteri 8, käännä lisäkahva 7 laitteen akse- lin ympäri haluttuun asentoon ja kiristä rihlattu mutteri 8 uudelleen. – Voit muuttaa lisäkahvan 7 asentoa. Kierrä pyälletty mutteri 8 kokonaan irti ja vedä sen jälkeen kuusiokantaruuvi ulos ylöspäin. Vedä irti lisäkahva 7 sivulle ja käännä kiinnitysosa 180°. Asenna lisäkahva 7 käänteisessä järjestyksessä. Työkalunvaihto Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. SDS-max-työkalunpitimellä voit yksinkertaisesti ja kätevästi vaihtaa vaihtotyökalun ilman lisätyökaluja. Pölynsuojus 1 estää pitkälti pölyn tunkeutumisen työkalunpi- timeen käytön aikana. Varo työkaluja vaihdettaessa, ettei pö- lynsuojus 1 vaurioidu. Vaurioitunut pölynsuojus on heti vaihdettava. Suosit- telemme, että tämä työ jätetään asiakaspalvelun suori- tettavaksi. Vaihtotyökalun asennus (katso kuva A) – Puhdista vaihtotyökalun istukkaan tuleva varsi ennen asennusta ja rasvaa sitä kevyesti. – Aseta vaihtotyökalu kiertäen työkalunpitimeen, kunnes se lukkiutuu itsestään. – Tarkista lukkiutuminen työkalusta vetämällä. Vaihtotyökalun irrotus (katso kuva B) – Työnnä lukkoholkki 2 taaksepäin ja poista vaihtotyökalu. Pölyn ja lastun poistoimu Materiaalien, kuten lyijypitoisen pinnoitteen, muutamien puulaatujen, kivennäispölyt ja metallipölyt voivat olla ter- veydelle vaarallisia. Pölyn kosketus tai hengitys saattaa ai- heuttaa käyttäjälle tai lähellä oleville henkilöille allergisia reaktioita ja/tai hengitystiesairauksia. Määrättyjä pölyjä, kuten tammen- tai pyökinpölyä pidetään karsinogeenisina, eritoten yhdessä puukäsittelyssä käy- tettyjen lisäaineiden kanssa (kromaatti, puunsuoja-aine). Asbestipitoisia aineita saavat käsitellä vain ammattilaiset. – Huolehdi työkohteen hyvästä tuuletuksesta. – Suosittelemme käyttämään suodatusluokan P2 hengi- tyssuojanaamaria. Ota huomioon maassasi voimassaolevat säännökset koski- en käsiteltäviä materiaaleja. Käyttö Käyttöönotto Ota huomioon verkkojännite! Virtalähteen jännitteen tulee vastata laitteen tyyppikilvessä olevia tietoja. 230 V merkittyjä laitteita voidaan käyttää myös 220 V verkoissa. Käynnistys ja pysäytys – Käynnistä sähkötyökalu työntämällä käynnistyskytkin 4 oikealle. – Pysäytä sähkötyökalu työntämällä käynnistyskytkin 4 va- semmalle. Alhaisessa lämpötilassa sähkötyökalu saavuttaa täyden isku- tehonsa vasta määrätyn ajan kuluttua. Tämän käynnistysajan voit lyhentää iskemällä sähkötyöka- luun asennettu vaihtotyökalu kerran maahan. Käynnistä energiansäästön takia sähkötyökalu vain, kun käy- tät sitä. Iskuluvun asetus Säätöelektroniikka mahdollistaa portaattoman iskuluvun esi- valinnan täyttämään työn asettamia vaatimuksia. Vakioelektroniikka pitää asetetun iskuluvun lähes vakiona kuorman vaihdellessa tyhjäkäynnistä täyskuormaan. – Valitse säätöpyörällä 5 materiaaliin sopiva iskuluku. Talttausasennon muuttaminen (Vario-Lock) Voit lukita taltan 12 asentoon. Täten voit aina käyttää parasta mahdollista työskentelyasentoa. – Aseta taltta työkalunpitimeen. – Työnnä talttauksen säätörengasta 3 eteenpäin ja kierrä talttauksen säätörenkaan 3 avulla taltta haluttuun asen- toon. – Päästä talttauksen säätörengas 3 vapaaksi ja kierrä talttaa, kunnes se lukkiutuu paikoilleen. OBJ_BUCH-66-009.book Page 47 Monday, September 12, 2016 1:00 PM48 | Ελληνικά 1 609 92A 2BD | (12.9.16) Bosch Power Tools Työskentelyohjeita Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. Talttaustyökalujen teroitus (katso kuva C) Vain terävillä talttaustyökaluilla saat hyviä tuloksia, teroita sik- si talttaustyökalut ajoissa. Tämä takaa työkaluille pitkän käyt- töiän ja hyvän työtuloksen. Teroitus Teroita talttaustyökalut hiomalaikoilla, esim. alumiinioksidi- laikalla, tasaisella vesisyötöllä. Kuvassa on ohjeiarvoja hion- taan. Tarkista, ettei leikkuusärmässä ole päästöväriä; tämä vaikuttaa haitallisesti talttaustyökalun kovuuteen. Takomista varten on taltta kuumennettava lämpötilaan 850 ... 1050 °C (vaaleanpunaisesta keltaiseen). Karkaisua varten on taltta kuumennettava lämpötilaan 900 °C ja jäähdytettävä nopeasti öljyssä. Seuraavaksi jatät sen n. tunniksi uuniin 320 °C (päästöväri vaaleansininen). Hoito ja huolto Huolto ja puhdistus Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. Pidä aina sähkötyökalua ja sähkötyökalun tuuletusaukot puhtaina, jotta voit työskennellä hyvin ja turvallisesti. Vaurioitunut pölynsuojus on heti vaihdettava. Suosit- telemme, että tämä työ jätetään asiakaspalvelun suori- tettavaksi. Jos liitäntäjohdon vaihto on välttämätön, tulee tämän suorit- taa Bosch tai Bosch-sähkötyökalujen sopimushuolto turvalli- suuden vaarantamisen välttämiseksi. Huoltotarpeen merkkivalo 6 Jos hiiliharjat ovat kuluneet loppuun, sähkötyökalun toiminta katkaistaan automaattisesti. Tästä ilmoitetaan noin 8 tuntia etukäteen huoltonäytön 6 syttymisellä tai vilkkumisella. Säh- kötyökalu täytyy lähettää huoltoon, katso osoitteet luvusta ”Asiakaspalvelu ja käyttöneuvonta”. Asiakaspalvelu ja käyttöneuvonta Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä va- raosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta: www.bosch-pt.com Boschin asiakaspalvelu auttaa mielellään sinua tuotteitamme ja niiden lisätarvikkeita koskevissa kysymyksissä. Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroi- nen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi. Puh.: 0800 98044 Faksi: 010 296 1838 www.bosch.fi Hävitys Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön. Älä heitä sähkötyökaluja talousjätteisiin! Vain EU-maita varten: Eurooppalaisen vanhoja sähkö- ja elektro- niikkalaitteita koskevan direktiivin 2012/19/EU ja sen kansallisten lakien muunnosten mukaan tulee käyttökelvotto- mat sähkötyökalut kerätä erikseen ja toimit- taa ympäristöystävälliseen uusiokäyttöön. Oikeus teknisiin muutoksiin pidätetään.
