Marca	Bosch
Modelo	GSH 11 EAR Professional
Categoria	Martelo picador
Tipo de produto	Martelo eletroportátil de percussão
Peso	10,1 kg (segundo EPTA 01:2014)
Potência nominal absorvida	1850 W
Frequência de golpe	900 a 1890 min⁻¹
Potência de golpe individual	11 J (segundo EPTA 05/2009)
Porta-ferramentas	SDS-max
Posições do cinzel (Vario-Lock)	12 posições
Lubrificação	Lubrificação permanente central
Classe de proteção	II (dupla isolação)
Tensão nominal	230 V (compatível 220 V)
Nível de pressão sonora	89 dB(A)
Nível de intensidade sonora	100 dB(A)
Vibrações (cinzelamento)	18,5 m/s² (incerteza K=2,4 m/s²)
Funções principais	Cinzelamento, cravação, compactação
Ajuste eletrônico	Constant-Electronic e botão de ajuste de frequência
Manutenção	Limpeza regular das aberturas de ventilação e substituição da tampa antipoeira
Segurança	Usar proteção auditiva; usar a empunhadura adicional; parada automática em caso de desgaste das escovas (aviso de serviço)
Peças de reposição e reparabilidade	Disponíveis através do serviço pós-venda Bosch; reparo por um profissional autorizado
Informações gerais	Manual de instruções disponível em vários idiomas; garantia de acordo com as condições Bosch

Perguntas frequentes - GSH 11 EAR Professional BOSCH

Qual é a utilização prevista do martelo Bosch GSH 11 EAR?

O martelo é projetado para trabalhos de cinzelamento em concreto, tijolo, pedra e asfalto, bem como para trabalhos de cravação e compactação com acessórios adequados.

Como montar a empunhadura adicional?

Afrouxe a porca estriada, gire a empunhadura para a posição desejada em torno do eixo e, em seguida, aperte a porca. Você também pode remover a peça de aperto para montá-la de forma diferente, girando-a 180°.

Como trocar a ferramenta de trabalho (cinzel)?

Antes de qualquer intervenção, desconecte o aparelho. Limpe e lubrifique levemente a extremidade da ferramenta, em seguida insira-a no porta-ferramentas SDS-max girando até encaixar. Para removê-la, empurre o anel de travamento para trás e retire a ferramenta.

Como ajustar a frequência de golpe?

Use o botão de ajuste localizado no aparelho. O Constant-Electronic mantém uma frequência quase constante mesmo sob carga. Escolha a frequência adequada ao material a ser trabalhado.

Como modificar a posição do cinzel (Vario-Lock)?

Empurre o anel de ajuste do cinzel para frente, gire o cinzel para a posição desejada (12 posições possíveis), depois solte o anel e gire o cinzel até que ele encaixe.

O que fazer quando o aviso de serviço acender?

O aviso de serviço indica que as escovas estão desgastadas. O aparelho irá parar automaticamente após aproximadamente 8 horas. Envie a ferramenta para um centro de serviço pós-venda Bosch autorizado para substituição das escovas.

Quais são as precauções de segurança importantes?

Use sempre proteção auditiva (nível sonoro elevado). Use a empunhadura adicional fornecida. Use equipamentos de proteção individual (óculos, máscara antipoeira). Mantenha uma posição estável e segure a ferramenta pelas superfícies de aperto isoladas para evitar choques elétricos.

Como fazer a manutenção do martelo?

Limpe regularmente a ferramenta e as aberturas de ventilação. Substitua imediatamente uma tampa antipoeira danificada. Para qualquer reparo ou substituição do cabo de alimentação, contate um serviço pós-venda Bosch autorizado.

Quais acessórios estão disponíveis para este modelo?

O martelo aceita todos os acessórios com encaixe SDS-max: cinzeis, formões, ponteiras, etc. Consulte o programa de acessórios Bosch para uma lista completa.

Como obter peças de reposição ou reparo?

Você pode encomendar peças de reposição online no site www.bosch-pt.fr. Para reparo, entre em contato com o serviço ao cliente Bosch pelo telefone 0811 36 01 22 (França) ou agência local. Informe sempre o número de artigo de 10 dígitos na placa de identificação.

MANUAL DE UTILIZADOR GSH 11 EAR Professional BOSCH

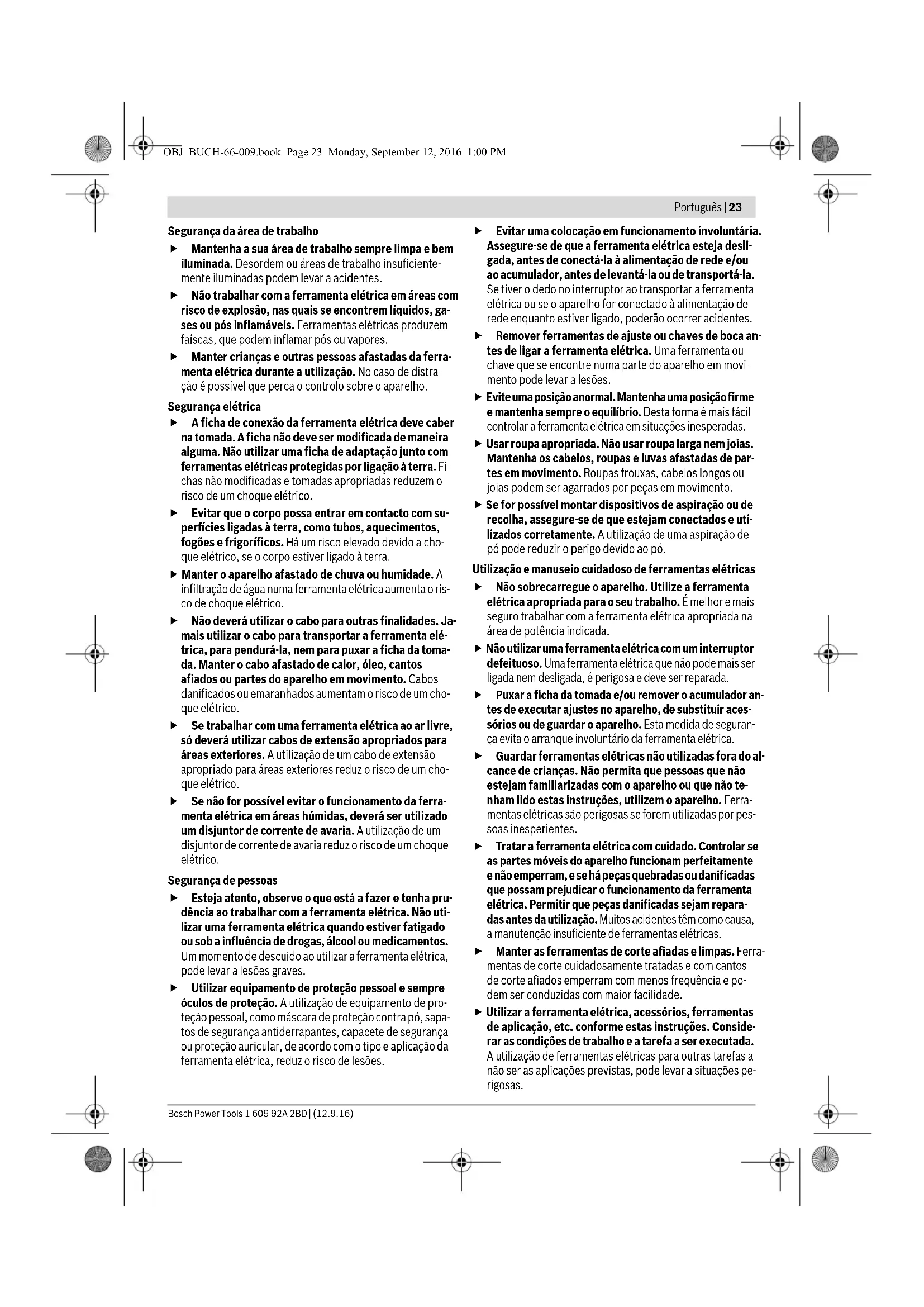

Indicações de segurança

Indicações gerais de advertência para

ferramentas elétricas

ATENÇÃO: Devem ser lidas todas as indicações de

advertência e todas as instruções.

O desrespeito das advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.

Guarde bem todas as advertências e instruções para futura referência.

O termo "Ferramenta elétrica" utilizado a seguir nas indicações de advertência refere-se a ferramentas elétricas operadas com corrente de rede (com cabo de rede) e a ferramentas elétricas operadas com acumulador (sem cabo de rede).

Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes. - Não trabalhar com a ferramenta elétrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou poeiras inflamáveis. Ferramentas elétricas produzem faíscas, que podem inflamar poeiras ou vapores. - Manter crianças e outras pessoas afastadas da ferramenta elétrica durante a utilização. No caso de distração, é possível que perca o controlo sobre o aparelho.

Segurança elétrica

A ficha de conexão da ferramenta elétrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação com ferramentas elétricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque elétrico. Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado de choque elétrico, se o corpo estiver ligado à terra. Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico. - Não utilizar o cabo para outras finalidades. Jamais utilizar o cabo para transportar a ferramenta elétrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque elétrico. Se trabalhar com uma ferramenta elétrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque elétrico. Se não for possível evitar o funcionamento da ferramenta elétrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque elétrico.

Segurança de pessoas

Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta elétrica. Não utilize uma ferramenta elétrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta elétrica pode levar a lesões graves. Utilize equipamento de proteção pessoal e sempre óculos de proteção. A utilização de equipamento de proteção pessoal, como máscara de proteção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou proteção auricular, de acordo com o tipo e aplicação da ferramenta elétrica, reduz o risco de lesões.

Evite uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta elétrica está desligada antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta elétrica ou se o aparelho for conectado à alimentação de rede quando estiver ligado, poderão ocorrer acidentes. Remova ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta elétrica. Uma ferramenta ou chave que se encontrar numa parte do aparelho em movimento pode levar a lesões. Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta elétrica em situações inesperadas. Use roupa apropriada. Não use roupa larga nem joias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos longos ou joias podem ser agarrados por peças em movimento. Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados corretamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.

Utilização e manuseio cuidadoso de ferramentas elétricas

• Não sobrecarregue o aparelho. Utilize a ferramenta elétrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta elétrica apropriada na área de potência indicada.
• Não utilize a ferramenta elétrica com um interruptor defeituoso. Uma ferramenta elétrica que não pode mais ser ligada nem desligada é perigosa e deve ser reparada. Puxe a ficha da tomada e/ou remova o acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de segurança evita o arranque involuntário da ferramenta elétrica. Guarde ferramentas elétricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas elétricas são perigosas se forem utilizadas por pessoas inexperientes.
• Tratar a ferramenta elétrica com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta elétrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa a manutenção insuficiente de ferramentas elétricas.
• Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade.
• Utilizar a ferramenta elétrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas elétricas para outras tarefas que não as aplicações previstas pode levar a situações perigosas.

Serviço

Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado, e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.

Indicações de segurança para martelos

▷ Usar proteção auricular. Ruídos podem provocar surdez. Utilizar punhos adicionais se estes forem fornecidos com a ferramenta elétrica. A perda de controlo pode provocar lesões. Ao executar trabalhos durante os quais possam ser atingidos cabos elétricos ou o próprio cabo de rede, só deverá segurar o aparelho pelas superfícies de punho isoladas. O contacto com um cabo sob tensão também pode colocar sob tensão as peças metálicas do aparelho e levar a um choque elétrico. Utilizar detetores apropriados para encontrar cabos escondidos, ou consultar a companhia elétrica local. O contacto com cabos elétricos pode provocar fogo e choques elétricos. Danos em tubos de gás podem levar à explosão. A penetração num cano de água causa danos materiais ou pode provocar um choque elétrico. Segurar a ferramenta elétrica firmemente com ambas as mãos durante o trabalho e manter uma posição firme. A ferramenta elétrica é conduzida com segurança com ambas as mãos. Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixada com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão. - Esperar a ferramenta elétrica parar completamente antes de a depositar. A ferramenta de aplicação pode emperrar e levar à perda de controlo sobre a ferramenta elétrica.

Descrição do produto e da potência

Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.

Abrir a página basculante contendo a apresentação do aparelho, e deixar esta página aberta enquanto estiver lendo a instrução de serviço.

Utilização conforme as disposições

O aparelho destina-se a trabalhos de cinzelamento em betão, tijolos, pedras e asfalto, assim como para cravar e compactar, utilizando os respetivos acessórios.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apresentação da ferramenta elétrica na página de esquemas.

1 Capa de proteção contra poeira 2 Bucha de travamento 3 Para ajuste do cinzel (Vario-Lock)

4 Interruptor de ligar-desligar 5 Roda de ajuste para a pré-seleção do número de percussões 6 Indicador de serviço 7 Punho adicional (superfície isolada) 8 Porca serrilhada para o punho adicional 9 Punho (superfície isolada)

Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no programa de acessórios.

Dados Técnicos

Martelo de percussão GSH 11 E

N.° do produit		0 611 316 7..
Potência nominal consumida	W	1
N.° de percussões	min-1	900 - 1890
Força de impacto individual con-forme EPTA-Procedure 05/2009	J	1
Ajustes para cinzelar		12
Fixação da ferramenta		SDS-max
Lubricação		Lubrificação centra!al permanente
Peso conforme
EPTA-Procedure 01:2014	kg 10,1

Classe de proteção

□/II

As indicações valem para tensões nominais [U] de 230 V. Estas indicações podem variar dependendo de tensões inferiores e dos modelos específicos dos países.

Informação sobre ruídos/vibrações

Os valores de emissão de ruído determinados de acordo com EN 60745-2-6.

O nível de ruído avaliado como A da ferramenta elétrica é tipicamente: Nível de pressão acústica 89 dB(A); Nível de potência acústica 100 dB(A). Incerteza K = 3 dB.

Usar proteção auricular!

Totais valores de vibrações a_h (somados vetores de três direções) e incerteza K averiguada conforme EN 60745-2-6: Cinzelar: a_h = 18,5m / s²,K = 2,4m / s²

O nível de vibrações indicado nestas instruções foi medido de acordo com um processo de medição normalizado pela norma EN 60745 e pode ser utilizado para a comparação de ferramentas elétricas. Ele também é apropriado para uma avaliação provisória da energia de vibrações.

O nível de vibrações indicado representa as aplicações principais da ferramenta elétrica. Se, contudo, a ferramenta elétrica for utilizada para outras aplicações, com acessórios diferentes, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar sensivelmente a carga de vibrações para o período completo do trabalho.

Para uma estimativa exata da energia de vibrações, devem ser considerados os períodos nos quais o aparelho está desligado ou em funcionamento, mas não está a ser utilizado. Isto pode reduzir a energia de vibrações durante o período completo de trabalho.

Além disso, também deverão ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: manutenção de ferramentas elétricas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho.

Montagem

Punho adicional

Utilize a sua ferramenta elétrica com o punho adicional 7.

O punho adicional 7 pode ser movimentado como desejar, para alcançar uma posição de trabalho segura e livre de fadiga.

• Soltar a porca serrilhada 8, girar o punho adicional 7 em volta do eixo da ferramenta, até alcançar a posição desejada e reapertar a porca serrilhada 8.
• O punho adicional 7 pode ser montado em outras posições. Para tal, desatarraxar completamente a porca serrilhada 8 e de seguida puxar o parafuso sextavado para cima. Remover o punho adicional 7 para o lado e girar a parte de aperto 180°. Montar o punho adicional 7 na sequência invertida.

Troca de ferramenta

• Antes de todos os trabalhos na ferramenta elétrica, deverá puxar a ficha de rede da tomada.

Com o encabadouro SDS-max é possível trocar fácil e confortavelmente as ferramentas de trabalho, sem ter que utilizar ferramentas.

A capa de proteção contra pó 1 evita, consideravelmente, que penetre pó no encabadouro durante o funcionamento. Ao introduzir a ferramenta, deverá assegurar-se de que a capa de proteção contra pó 1 não será danificada.

• Uma capa de proteção contra pó deve ser substituída imediatamente. Recomendamos que esta tarefa seja efetuada por uma boa oficina de serviço pós-venda.

Introduzir a ferramenta de trabalho (veja figura A).

Limpar a extremidade de encaixe da ferramenta de trabalho e lubrificá-la levemente. Introduzir a ferramenta de trabalho no encabadouro, girando até travar-se automaticamente. Puxar a ferramenta para controlar o travamento.

• Empurrar a bucha de travamento 2 para retirar a ferramenta de trabalho.

Aspiração de pó/de aparas

Pós de materiais como, por exemplo, tintas que contenham chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contato ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto.

Certos pós, como por exemplo pó de carvalho e faia, são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, preservadores de madeira). Material que contém asbesto só deve ser processado por pessoal especializado.

deiras (cromato, preservadores de madeira). Material que contém asbesto só deve ser processado por pessoal especializado.

• Assegurar uma boa ventilação do local de trabalho.
• É recomendável usar uma máscara de proteção respiratória com filtro da classe P2.

Observe as diretivas para os materiais a serem trabalhados, vigentes no seu país.

Funcionamento

Colocação em funcionamento

• Observar a tensão de rede! A tensão da fonte de corrente deve coincidir com a indicada na chapa de identificação da ferramenta elétrica. Ferramentas elétricas marcadas para 230 V também podem ser operadas com 220 V.

Ligar e desligar

• Para a colocação em funcionamento da ferramenta elétrica, empurrar o interruptor de ligar-desligar 4 para a direita.
• Para desligar a ferramenta elétrica, empurre o interruptor de ligar-desligar 4 para a esquerda.

Em temperaturas ambiente baixas, a ferramenta elétrica apenas alcança a plena potência de percussão após um certo tempo.

Este período de arranque pode ser reduzido, batendo com a broca, introduzida na ferramenta elétrica, no chão.

Para poupar energia, só deverá ligar a ferramenta elétrica quando ela for utilizada.

Ajustar o número de percussão

A eletrónica de regulação possibilita uma pré-seleção, sem escalonamento, do número de percussão para um processamento correto de todos os temas. A eletrónica constante mantém o número de percussão pré-selecionado praticamente constante, entre a marcha em vazio e a marcha em carga. - Selecione o número de percussão com a roda de ajuste 5, de acordo com o tipo de material.

Alterar a posição do cinzel (Vario-Lock)

O cinzel pode ser travado em 12 posições. Desta forma é possível colocá-lo na posição otimizada para o respetivo trabalho.

• Introduzir o cinzel no encabadouro.
• Empurrar o anel para ajuste do cinzel 3 para frente e girar o cinzel, com o anel para ajuste do cinzel 3, até a posição desejada.
• Soltar o anel para ajuste do cinzel 3 e girar o cinzel até engatar.

Indicações de trabalho

Antes de todos trabalhos na ferramenta elétrica, deverá puxar a ficha de rede da tomada.

Afiar as ferramentas de cinzelar (veja figura C)

Bons resultados podem ser alcançados com cinzéis afiados, portanto devem ser afiados a tempo. Isso assegura uma longa vida útil das ferramentas e bons resultados de trabalho.

Reafiar

Afiar os cinzéis com discos abrasivos, p. ex. corindo nobre, sob constante irrigação de água. A figura contém os valores teóricos necessários. Assegure-se de que não sejam visíveis cores de recozimento; isso pode prejudicar a dureza das ferramentas de cinzelamento.

Para forjar, aquecer o cinzel de 850 a 1050 °C (vermelho claro a amarelo).

Para temperar, aquecer o cinzel até aproximadamente 900 °C e temperar com óleo. De seguida deixar no forno durante aprox. uma hora a 320 °C (cor de recozimento azul claro).

Manutenção e Serviço

Manutenção e limpeza

• Antes de todos os trabalhos na ferramenta elétrica, deve puxar a ficha de rede da tomada.
• Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.
• Uma capa de proteção contra pó deve ser substituída imediatamente. Recomendamos que esta tarefa seja efetuada por uma Oficina de serviço pós-venda.

Se for necessário substituir o cabo de conexão, isto deverá ser realizado pela Bosch ou por uma Oficina de serviço pós-venda autorizada para todas as ferramentas elétricas Bosch para evitar riscos de segurança.

Indicação de serviço 6

A ferramenta elétrica desligar-se-á automaticamente se os carvões abrasivos estiverem gastos. A indicação de serviço 6 indica o desgaste com uma antecedência de aprox. 8 horas, iluminando-se ou piscando. Para a manutenção, a ferramenta elétrica deve ser enviada ao serviço pós-venda. Endereços encontram-se no capítulo "Serviço pós-venda e consultoria de aplicação".

O serviço pós-venda responde a todas as perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em: www.bosch-pt.com

A nossa equipa de consultoria de aplicação Bosch esclarece com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios.

Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de características do produto.

Portugal

Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E-3E 1800 Lisboa Para efetuar o seu pedido online de peças entre na página www.ferramentasbosch.com. Tel.: [phone] Fax: [phone]

Brasil

Robert Bosch Ltda.

Caixa postal 1195

13065-900 Campinas

Tel.: [phone]

www.bosch.com.br/contacto

Eliminação

Ferramentas elétricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias-primas. Não deitar ferramentas elétricas no lixo doméstico!

Apenas países da União Europeia:

De acordo com a diretiva europeia 2012/19/UE para aparelhos elétricos e eletrónicos velhos, e com as respetivas realizações nas leis nacionais, as ferramentas elétricas que não servem mais para a utilização, devem ser enviadas separadamente a uma reciclagem ecológica.

Sujeito a alterações.
