KULLANIM KILAVUZU D51275K DEWALT

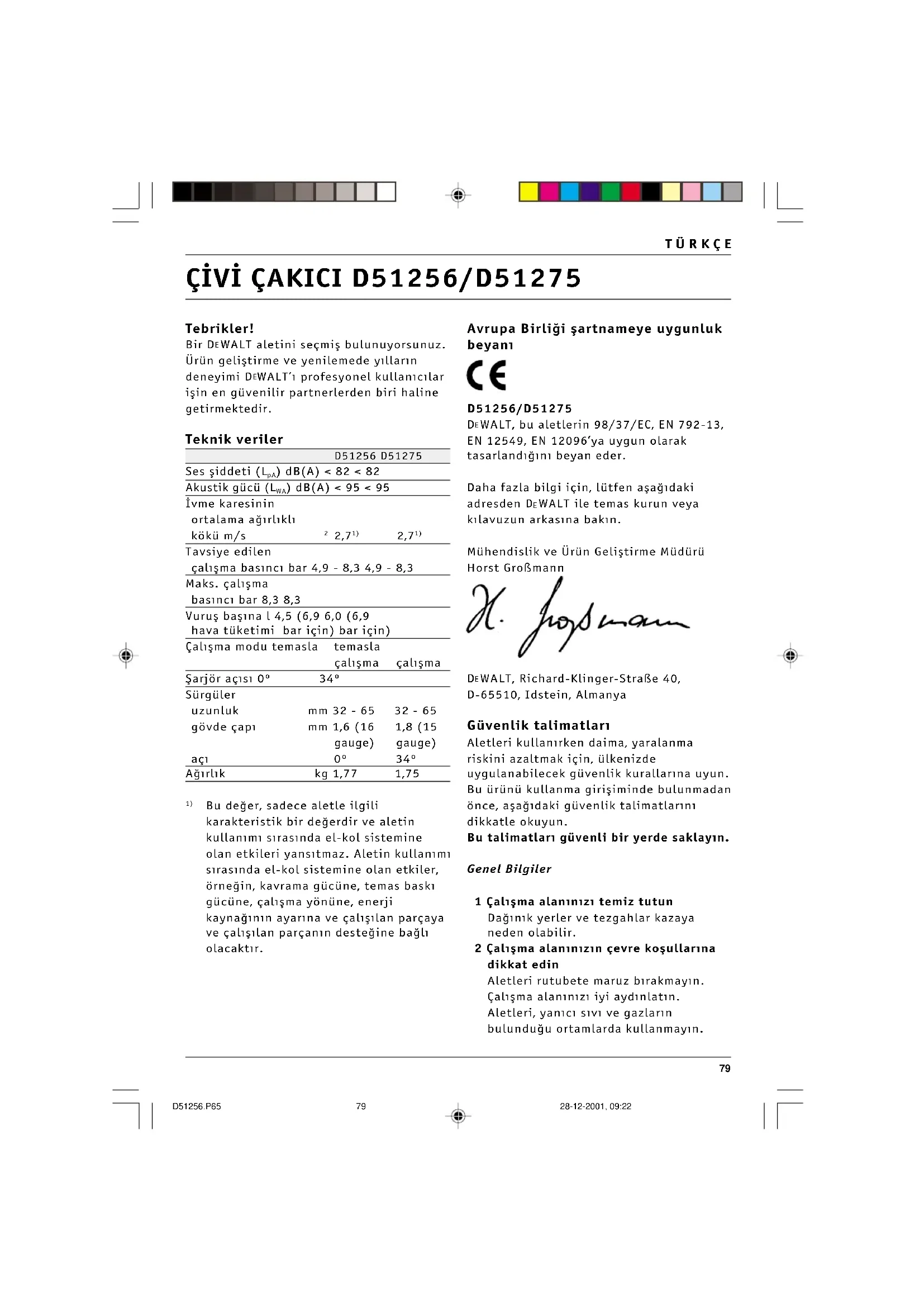

WALT aletini seçmiş bulunuyorsunuz. Ürün geliştirme ve yenilemede yllarn deneyimi D

WALT’ profesyonel kullanclar işin en güvenilir partnerlerden biri haline getirmektedir. Teknik veriler D51256 D51275 Ses şiddeti (L

Tavsiye edilen çalşma basnc bar 4,9 - 8,3 4,9 - 8,3 Maks. çalşma basnc bar 8,3 8,3 Vuruş başna l 4,5 (6,9 6,0 (6,9 hava tüketimi bar için) bar için) Çalşma modu temasla temasla çalşma çalşma Şarjör açs 0º 34º Sürgüler uzunluk mm 32 - 65 32 - 65 gövde çap mm 1,6 (16 1,8 (15 gauge) gauge) aç 0º 34º Ağrlk kg 1,77 1,75

Bu değer, sadece aletle ilgili karakteristik bir değerdir ve aletin kullanm srasnda el-kol sistemine olan etkileri yanstmaz. Aletin kullanm srasnda el-kol sistemine olan etkiler, örneğin, kavrama gücüne, temas bask gücüne, çalşma yönüne, enerji kaynağnn ayarna ve çalşlan parçaya ve çalşlan parçann desteğine bağl olacaktr. Avrupa Birliği şartnameye uygunluk beyan' D51256/D51275

WALT, bu aletlerin 98/37/EC, EN 792-13, EN 12549, EN 12096’ya uygun olarak tasarlandğn beyan eder. Daha fazla bilgi için, lütfen aşağdaki adresden D

WALT ile temas kurun veya klavuzun arkasna bakn. Mühendislik ve Ürün Geliştirme Müdürü Horst Großmann

WALT, Richard-Klinger-Straße 40, D-65510, Idstein, Almanya Güvenlik talimatlar' Aletleri kullanrken daima, yaralanma riskini azaltmak için, ülkenizde uygulanabilecek güvenlik kurallarna uyun. Bu ürünü kullanma girişiminde bulunmadan önce, aşağdaki güvenlik talimatlarn dikkatle okuyun. Bu talimatlar' güvenli bir yerde saklay'n. Genel Bilgiler 1 Çal'şma alan'n'z' temiz tutun Dağnk yerler ve tezgahlar kazaya neden olabilir. 2 Çal'şma alan'n'z'n çevre koşullar'na dikkat edin Aletleri rutubete maruz brakmayn. Çalşma alannz iyi aydnlatn. Aletleri, yanc sv ve gazlarn bulunduğu ortamlarda kullanmayn. D51256.P65 28-12-2001, 09:227980

3 Çocuklar' aletlerden uzak tutun Çocuklarn veya ziyaretçilerin aletle temasna izin vermeyin. Herkesi çalşma alanndan uzak tutun. 4 Kullan'lmayan aletleri saklay'n Kullanlmayan aletleri kuru, güvenli ve çocuklarn ulaşamayacağ bir yerde saklayn. 5 Uygun giyinin Bol elbise giymeyin, tak takmayn. Hareketli motor parçalar bunlar kapabilir. Açk havada çalşken, tercihen lastik eldiven kullann ve kaymaz tabanl ayakkab giyin. Saçnz uzunsa koruyucu başlk giyin. 6 Aş'r' uzanarak çal'şmay'n Daima yere sk ve dengeli basmaya dikkat edin. 7 Daima dikkatli olun Yaptğnz işe dikkat edin. İnsiyatifinizi kullann. Yorgunken aleti kullanmayn. 8 İşe uygun alet kullan'n Küçük alet veya aksesuarlar, ağr hizmet tipi aletin görevini yapmaya zorlamayn. Alet, imalat amacna uygun olan işi daha iyi ve güvenli yapacaktr. Dikkat! Bu kullanm klavuzunda tavsiye edilenlerin dşnda aksesuar ve parçalarn kullanm yaralanma riski doğurabilir. 9 Aletlerinize iyi bak'n Daha iyi ve güvenli performans için aletlerinizi iyi durumda ve temiz tutun. Bakm ve aksesuar değişimi için talimatlara uyun. Tüm komuta mekanizmasn kuru, temiz ve yağlardan uzak tutun. 10 Hasarl' parça kontrolü yap'n Aleti kullanmadan önce, düzgün çalşacağndan ve amaca uygun işleyeceğinden emin olmak için, özenle hasar kontrolü yapn. Hareketli parçalarn ayarsz olup olmadğ veya tutukluk yapp yapmadğn, krk parça olup olmadğn ve çalşmasn etkileyebilecek diğer durumlar kontrol edin. Hasarl siperleri veya diğer arzal parçalar talimatlar uyarnca onartn veya yeniletin. 11 Aletinizi, yetkili bir D

WALT onar'm merkezinde onart'n Bu alet ilgili güvenlik kurallarna uygundur. Tehlikeyi önlemek için, aletler, sadece kalifiye teknisyenler tarafndan onarlmaldr. Pnömatik çakclar için ek güvenlik talimatlar

• Daima emniyet gözlüğünü takn.

• Daima kulak korumasn kullann.

• Sadece klavuzda belirtilen sürgü tiplerini kullann.

• Aleti bir desteğe monte etmek için herhangi bir dayanak kullanmayn.

• Aleti hiçbir zaman bu klavuzda belirtilenin dşnda bir amaç için kullanmayn.

• Her kullanmdan önce güvenlik ve tetik mekanizmalarnn düzgün çalştğndan ve somunlarn ve cvatalarn sk olduğundan emin olun.

• Basnçl hava sistemine bağlamak için hzl eylem bağlantlarn kullann. Kapanmaz conta, bağlant kesildikten sonra aletin içinde basnçl hava kalmayacak şekilde alete taklmaldr.

• Daima temiz, kuru basnçl hava kullann. Bu aletin güç kaynağ olarak oksijen veya yanc gazlar kullanmayn.

• Aleti, sadece aletin izin verilen maksimum basncn % 10’dan daha fazla geçmeyen bir hava kaynağna bağlayn. Daha yüksek basnçlar söz konusu olduğunda, basnçl hava kaynağna akş güvenlik valfini de içeren bir basnç azaltma valfi eklenecektir.

• Sadece aletin maksimum çalşma basncn aşan orana sahip hortumlar kullann.

• Aleti bir yerden başka bir yere götürmeden önce basnçl hava sisteminden ayrn. Özellikle aleti taşrken merdiven kullandğnzda veya taşma srasnda değişik pozisyon almas gerektiğinde buna dikkat edin.

• Kullanmadğnzda aleti hava kaynağndan ayrn.

• Aleti, aşağdaki örneklerdeki eylemleri yaparak zayflatmaktan veya hasar vermekten kaçnn: D51256.P65 28-12-2001, 09:228081

- delme veya kazma - üretici tarafndan onaylanmayan değişiklikler yapma - çelik gibi sert maddelerden yaplmş kalplara karş çalştrma - yere düşürme veya sürükleme - herhangi bir çeşit aşr güç uygulama

• Cihaz çekiç olarak kullanmayn.

• Çalşan bir sürgü sürme aletini asla kendinize veya başka bir kişiye yöneltmeyin.

• Çalşma srasnda çalşlan parça üzerindeki sert alanlara veya enerji kaynağnda meydana gelebilecek kesintilere bağl olarak gerçekleşmesi olas geri tepmelere karş, aleti başnza veya vücudunuza herhangi bir zarar gelmeyecek şekilde tutun.

• Sürgü sürme aletini hiçbir zaman boşluğa çalştrmayn.

• Çalşma alannda aleti sadece bir sapndan tutarak ve tetik kapal olarak taşyn.

• Çalşma alanndaki koşullar göz önünde bulundurun. Sürgüler ince çalşma parçalarn delip geçebilir, köşelerden ve kenarlardan kayabilir. Bu da insanlar tehlikeye sokabilir.

• Çalşma parçasnn uçlarna yakn yerlerine sürgü sürmeyin.

• Diğer sürgülerin üzerine başka sürgü sürmeyin.

• Sadece üretici veya yetkili bayiler tarafndan belirtilen yedek parçalar kullann.

• Bu klavuzda verilen bilgilere uygun olarak, onarmlar sadece uygun aletleri ve ekipmanlar kullanan üreticiye veya yetkili servislere yaptrn.

• Sürgü sürme aletinin, örneğin güvenlik sürgüsü gibi, herhangi bir parçasn sökmeyin veya çalşmasn engellemeyin.

• Düzenli aralklarla aletin bakmn yaptrn. Aletin üzerinde şu resimli işaretler gösterilmiştir: Kasnak hareketi engelli pnömatik araç. Merdiven üzerinde kullanmayn. Şarjör açs. Şarjördeki maksimum çivi says. Çivi çap. Çivi uzunluğu. Maks. çalşma basnc. Ambalaj'n içindekiler Ambalajn içinde aşağdakiler vardr: 1 Çakc 1 Sral çalşma tetiği 1 Güvenlik gözlüğü

WALT pnömatik alet yağ şişesi 2 Allen anahtarlar 1 Kutu 1 Kullanm klavuzu 1 Açlml çizim

• Nakliye srasnda alette, parçalarnda veya aksesuarlarnda hasar oluşup oluşmadğn kontrol edin.

• Aleti kullanmadan önce, bu klavuzu iyice okuyup anlamaya zaman ayrn. Tan'm (şekil A) Sahip olduğunuz D51256/D51275 çakc, tahta eşyalara sürgü sürmek için tasarlanmştr. 1 Tetik/kilit düğmesi 2 Hava bağlants 3 Temas kastanyolas 4 Şarjör Montaj ve ayarlama Tetik seçimi Bu aletler bir vuruşlu çalşma tetiğiyle monte edilmiştir. Ayrca orijinal paket içinde bir de sral çalşma tetiği bulunur. D51256.P65 28-12-2001, 09:228182

“Vuruşlu çalşma” ve “sral çalşma” tanmlar için aşağya bakn. - Yannda tek bir çivi basl olan gri tetik sral çalşma tetiğidir. Bu kitin kurulumu aletin sral çalşma modunda çalşmasna neden olur. - Yannda üç tane çivi basl olan siyah tetik vuruşlu çalşma tetiğidir. Bu kitin kurulumu aletin vuruşlu çalşma modunda çalşmasna neden olur. Tetiği sökme (şekil B)

• Hava hattn aletten sökün.

• Şarjörden tüm çivileri çkartn.

• Tetik montajn (7) sökün. Tetiği takma (şekil B)

• Tetik yaynn (8) düzgün bir şekilde oturduğundan emin olarak tetik montajn tetik yuvasna yerleştirin.

• Takoz pimini (6) alet çerçevesi, temas kastanyolas klavuzu ve tetik montaj arasndan geçirerek yerleştirin.

• Lastik halkay (5) takoz piminin ucuna itin. Hava bağlants (şekil A) Bu aletlerin hava bağlants (2) için standart 1/4" boru fişi bulunur.

• Hava szntlarn önlemek için bağlantnn erkek ucunu Teflon bantla sarn.

• Bağlanty uç kapağna vidalayn ve sk bir şekilde skştrn. Kullan'm talimatlar' Daima güvenlik talimatlarna ve uygulanan kurallara uyun. Aletin hazrlanmas (şekil C)

• Hava basnç tanklarndaki ve hortumlarndaki tüm yoğunlaşmay boşaltn.

• Aleti yağlayn. Baknz “Bakm”.

• Şarjörden tüm çivileri çkartn.

• Çivi iticiyi (11) geri konuma kilitleyin.

• Temas kastanyolasnn (3) ve çivi iticinin (11) serbest şekilde hareket edip edemediğini kontrol edin. Temas kastanyolas veya çivi itici serbest hareket edemiyorsa aleti kullanmayn.

• Hava kaynağnn basncnn, tavsiye edilen maksimum çalşma basncnn altnda olup olmadğn kontrol edin.

• Hava hortumunu, aletin üzerindeki bağlantya bağlayn.

• Valfler ve contalar etrafnda sznt olup olmadğn dinleyerek kontrol edin.

• Hava basncn tavsiye edilen minimum çalşma basncna ayarlayn. Asla sznt yapan veya hasar görmüş parçalar olan bir aleti kullanmayn. Soğuk havada çalşma Donma noktasnn altndaki scaklklarda aleti çalştrrken:

• İlk kullanmdan önce aleti mümkün olduğu kadar scak tutun.

• Hava hattn aletten sökün.

• Hava girişine, 5-10 damla D

WALT pnömatik alet yağ (veya etilen glikol içeren kş şartlarna uygun pnömatik yağ) koyun.

• Hava basncn en fazla 5.5 bara ayarlayn.

• Hava hortumunu, aletin üzerindeki bağlantya bağlayn.

• Çivileri şarjöre aşağda belirtildiği gibi yükleyin.

• O-halkalarn yağlamak için aleti 5 veya 6 kez talaş içine çalştrn.

• Hava basncn normal çalşma düzeyine yükseltin.

• Aleti normal olarak kullann. Scak havada çalşma. Aletin normal çalşmas gerekir. Tamponlara, o-halkalarna ve diğer lastik parçalara gelebilecek hasardan kaçnmak için doğrudan güneş şğna maruz brakmayn. D51256.P65 28-12-2001, 09:228283

Aletin yüklenmesi (şekil C) Bu aletler, çiftli yükleme şarjörüyle donatlmştr. Çivileri yüklemeden önce aleti daima hava kaynağna bağlayn.

• Uygun bir sralanmş çivi çubuğu seçin. Baknz “Teknik veriler”.

• Şu yöntemlerden birini kullanarak şarjörü yükleyin: Yükleme ve kilitleme

• Şarjörün arkasndaki yükleme yuvasna sral çivi çubuğunu/çubuklarn yerleştirin.

• Çivilerin arkasna gelecek şekilde çivi iticiyi (11) arkaya çekin. Kilitleme ve yükleme

• Çivi iticiyi (11) geri konuma kilitleyin.

• Şarjörün arkasndaki yükleme yuvasna sral çivi çubuğunu/çubuklarn yerleştirin.

• İleri doğru iterek çivi iticinin mandaln açn ve çivilere karş bastrmak üzere dikkatlice çivi iticiyi ileri kaydrn. Aletin işletilmesi (şekil D) Bu aletler, bir tetik/kilit düğmesiyle (1) donatlmştr. Sağa çevrildiğinde bu düğme aletin çalşmasn engeller. Düğme ortaya getirildiğinde alet tam çalşr duruma gelir. Alet iki mod kullanlarak çalştrlabilir: sral veya vuruşlu çalşma modu. Aletteki tetik çalşma modunu belirler. S'ral' çal'şma modu Sral çalşma modu, çok dikkatli ve kesin yerleştirmeye ihtiyaç duyulduğunda aralkl çivileme için kullanlr.

• Yukarda anlatldğ şekilde gri tetiği takn.

• Temas kastanyolasn çalşma yüzeyine bastrn.

• Aleti çalştrmak için tetiği çekin. Temas kastanyolas çalşma yüzeyine değerken tetiği her çekişinizde bir çivi sürülecektir. Vuruşlu çal'şma Vuruşlu çalşma modu, düz ve sabit yüzeyler üzerine hzl çivileme yapmak için kullanlr.

• Yukarda anlatldğ şekilde siyah tetiği takn.

• Tek bir çivi sürmek için: Sral çalşmada anlatldğ şekilde aleti çalştrn.

• Birden çok çivi sürmek için: Önce tetiği çekin, daha sonra temas kastanyolasn tekrar tekrar çalşma yüzeyine bastrn. Alet kullanmda olmadğnda tetiği basl brakmayn. Aleti kullanmadğnzda tetik kilit düğmesini sağa dönmüş şekilde tutarak yanlşlkla çalşmasn önleyin. Tkanmş bir çiviyi temizleme (şekil E) Eğer uç ksmnda bir çivi skşrsa, çiviyi çkartmak için şu talimatlar takip edin:

• Hava hattn aletten sökün.

• Tetik kilitleme düğmesiyle tetiği kilitleyin.

• Çivi iticiyi (11) geri konuma kilitleyin.

• Ön mandal (12) kaldrn ve kelepçeyi (13) yoldan kaldrn. Böylece namlu (14) açlabilir.

• Gerekirse bir pense kullanarak eğilmiş çiviyi çkartn.

• Sürücü bçağ aşağ konumda bulunuyorsa, tornavida kullanarak sürücü bçağn yukar itin.

• Namluyu (14) kapatn ve kelepçeyi (13) yerine geri yerleştirin.

• Ön mandal (12) bastrarak kilitli konuma getirin.

• Hava hortumunu, aletin üzerindeki bağlantya bağlayn.

• Şarjöre çivi yükleyin. Baknz “Aletin yüklenmesi”

• İleri doğru iterek çivi iticinin mandaln açn ve çivilere karş bastrmak üzere dikkatlice çivi iticiyi ileri kaydrn. Çiviler sk olarak uç ksmnda skşma yapmaya başlarsa, aleti yetkili bir D

Derinlik ayar (şekil F) Derinlik ayar yapmadan önce daima aleti hava kaynağndan ayrn. Çivilerin sürülme derinliği, aletin uç ksmndaki derinlik ayar kullanlarak ayarlanabilir.

• Derinliği azaltmak için, ayarlama düğmesine (15) basn ve kaydrma düğmesini (16) aşağ kaydrn.

• Derinliği arttrmak için, ayarlama düğmesine (15) basn ve kaydrma düğmesini (16) yukar kaydrn. Kemer/bağlama asks Bu aletin üzerinde bir kemer/bağlama asks bulunur. Ask aletin her iki tarafna doğru döndürülebilir ve kullanlmadğnda katlanabilir. Kemer/bağlama asksn çkartmak için:

• Hava hortumunu, aletin üzerindeki bağlantdan sökün.

• Bir pense veya anahtar kullanarak kemer/bağlama asksnn somununu aletin uç kapağndan sökün.

• Kemer/bağlama asksn, pulu ve kontrol yayn sökün. Bak'm

WALT aletiniz, minimum bakmla uzun süre çalşacak şekilde imal edilmiştir. Her zaman sorunsuz çalşmas, alete gerekli bakmn yaplmasna ve düzenli temizliğe bağldr. Şu bakm işlemlerini her gün gerçekleştirin: Aleti 5-7 damla D

• Aletin uç kapağnda bulunan hava bağlantsna da damlatn. Hava basnç tanklarndaki ve hortumlarndaki tüm yoğunlaşmay boşaltn

• Kompresör tanklarndaki kapaklar veya diğer boşaltma valflerini açn.

• Birikmiş suyun borulardan akmasna izin verin. Şarjör, itici ve temas kastanyolas mekanizmasn temizleyin

• Basnçl hava üfleyerek temizleyin. Aletin üzerindeki tüm sürgülerin sk ve hasarsz olduğundan emin olun

• Uygun aleti kullanarak tüm gevşek sürgüleri skştrn. Sorun giderme Aletinizin doğru çalşmadğn hissederseniz, aşağdaki talimatlar takip edin. Bunlar sorununuzu çözmezse, lütfen servisinize başvurun. Alet çalşmyor

• Hava kaynağn kontrol edin.

• Scaklk düşükse aleti stn. Aletin gücü yetersiz

• Hava kaynağn kontrol edin.

• Hava çkşnn açk olup olmadğn kontrol edin.

• Aleti yağlayn. Üst kapaktan hava szyor

• Kapak vidalarn skştrn. Alet çivi atlyor

• Hava kaynağn kontrol edin.

• Şarjörü ve uç ksmn temizleyin. Sürgüler alette skşyor

• Sadece belirtilen tür sürgüleri kullandğnzdan emin olun.

• Uç vidalarn skştrn. İstenmeyen aletler ve çevre Atacağnz eski aletinizi, çevreyi etkilemeyecek biçimde ortadan kaldran

WALT onarm merkezlerine götürün. D51256.P65 28-12-2001, 09:228485

WALT ağr hizmet tipi endüstriyel aletinizin performans sizi tam olarak tatmin etmiyorsa, 30 gün içinde takas için yetkili bayinize geri götürebilirsiniz. Satn alma belgesinin ibraz şarttr.

• ÜCRETSİZ BİR YILLIK SERVİS KONTRATİ • Bir yllk tam garantiye ek olarak, tüm

WALT aletleri bir yl süreyle ücretsiz servis desteğine de sahiptir. Satn alma tarihinden itibaren bir yl içinde yaplan hiçbir onarm ve koruyucu bakm işleminden işçilik ücreti almamaktayz. Satn alma tarihinin belgelenmesi şarttr.

WALT ağr hizmet tipi endüstriyel aletleri, satş tarihinden itibaren bir yl süreyle garantilidir. Hatal malzemeden veya işçilikten kaynaklanan tüm arzalar ücretsiz onarlr. Lütfen aleti herhangi bir yetkili D

WALT veya Black & Decker servis merkezine gönderin, ya da bizzat başvurun. Bu garanti aşağdakileri kapsamaz:

• Başkalar tarafndan yaplan veya girişimde bulunulan onarmlardan kaynaklanan hasar

• Yanlş kullanm, ihmal, eskime ve aşnmadan, alet üzerinde değişiklik ve amaç dş kullanmdan kaynaklanan hasar. Size en yakn yetkili D

WALT tamir acentesi için lütfen bu klavuzun arkasnda bulunan uygun telefon numarasn kullann. Buna ek olarak,

WALT yetkili tamir servislerinin bir listesini ve satis-sonrasi servisimiz ile ilgili tüm detayli bilgileri Internet’de www.2helpU.com adresinden edinebilirsiniz. D51256.P65 28-12-2001, 09:228586
