D51275K - Hefteapparat DEWALT - Gratis bruksanvisning og manual

Produkttype	Pneumatisk stiftemaskin
Modell	D51275K
Merke	DeWalt
Vekt	1,75 kg
Anbefalt arbeidstrykk	4,9 - 8,3 bar
Maksimalt arbeidstrykk	8,3 bar
Luftforbruk	6,0 L/slag ved 6,9 bar
Arbeidsmodus	Kontakt (slag)
Magasinvinkel	34°
Stiftelengde	32 - 65 mm
Stiftediameter	1,8 mm (15 gauge)
Drivkraft	Trykkluft
Lufttilkobling	1/4 tomme NPT
Lydtrykknivå	< 82 dB(A)
Lydeffektnivå	< 95 dB(A)
Hånd-arm vibrasjonsnivå	2,7 m/s²
Pakkeinnhold	Spikerpistol, sekvensiell utløser, vernebriller, olje, unbrakonøkler, koffert, håndbok
Funksjoner	Sekvensiell modus og slagmodus, justering av innsynkingsdybde, avtrekkerlås, belteklips
Vedlikehold	Daglig smøring med trykkluftolje, rengjøring med trykkluft
Sikkerhet	Kontaktflate, avtrekkerlås, vernebriller og hørselsvern anbefales

Ofte stilte spørsmål - D51275K DEWALT

Hvordan laster jeg stifter i dobbeltlademagasinet?

Sørg for at verktøyet er koblet til lufttilførselen. Sett stifterne inn i ladesporet bak på magasinet, dra deretter stiftutdriveren bakover slik at den går bak stifterne. Du kan også låse stiftutdriveren i bakre posisjon, laste stifterne, og deretter låse opp ved å skyve fremover.

Hvordan fjerne en fastklemt stift?

Koble fra luftslangen og lås avtrekkeren. Lås stiftutdriveren i bakre posisjon, løsne frontlåsen og støtten for å åpne sylinderen. Fjern den bøyde stiften med en tang om nødvendig. Hvis bladet er i nedre posisjon, skyv det oppover med en skrutrekker. Lukk sylinderen og sett støtten på plass.

Hvordan justere innsynkingsdybden?

Koble alltid verktøyet fra lufttilførselen før justering. Trykk på justeringsknappen på munnstykket og skyv bryteren oppover for å øke dybden, eller nedover for å redusere den.

Hvilken olje skal brukes til smøring?

Bruk DeWALT trykkluftverktøyolje eller standard trykkluftolje. Påfør 5–7 dråper i luftskjøten på verktøyets endestykke daglig.

Hvilke typer stifter er kompatible med D51275K?

D51275K aksepterer stifter med lengde 32–65 mm, stiftdiameter 1,8 mm (15 gauge) og en vinkel på 34°.

Hvordan endre avfyringsmodus (sekvensiell/slag)?

Koble fra luftslangen og fjern alle stifter fra magasinet. Fjern gummidekslet og tappen, deretter demonter avtrekkerenheten. Bytt til grå avtrekker (sekvensiell) eller svart avtrekker (slag) og sett sammen igjen i motsatt rekkefølge.

Hvilke sikkerhetstiltak bør tas ved bruk?

Bruk alltid vernebriller og hørselsvern. Pek aldri verktøyet mot deg selv eller andre. Bruk kun ren, tørr trykkluft, aldri oksygen eller brennbare gasser. Koble fra verktøyet når det ikke er i bruk.

Hvordan rengjøre verktøyet?

Rengjør magasinet, stiftutdriveren og kontaktflatemekanismen jevnlig med trykkluft. Tøm all kondens fra kompressortanker og slanger. Sørg for at alle festeelementer er strammet godt.

Hvilket lufttrykk skal brukes?

Anbefalt arbeidstrykk er 4,9–8,3 bar. Overskrid aldri 8,3 bar. Sørg for at tilførselstrykket ikke kan overstige verktøyets maksimale trykk med mer enn 10 %.

Hva gjør jeg hvis verktøyet ikke fungerer i kaldt vær?

Hold verktøyet så varmt som mulig før bruk. Koble fra luftslangen, sett 5–10 dråper trykkluftverktøyolje (eller vinterolje som inneholder etylenglykol) i luftinntaket. Still trykket til maks 5,5 bar, koble til, last stifter og kjør verktøyet 5–6 ganger i treavfall før du øker til normalt trykk.

BRUKSANVISNING D51275K DEWALT

Samling og justering

Valg af aftrækker

• Dybden reduceres ved at trykke på justeringsknappen (15) og skubbe gliderudløseren (16) nedad.
• Dybden forøges ved at trykke på justeringsknappen (15) og skubbe gliderudløseren (16) opad.

Bælte-/spærkrog

Foretag følgende vedligeholdelse hver dag:

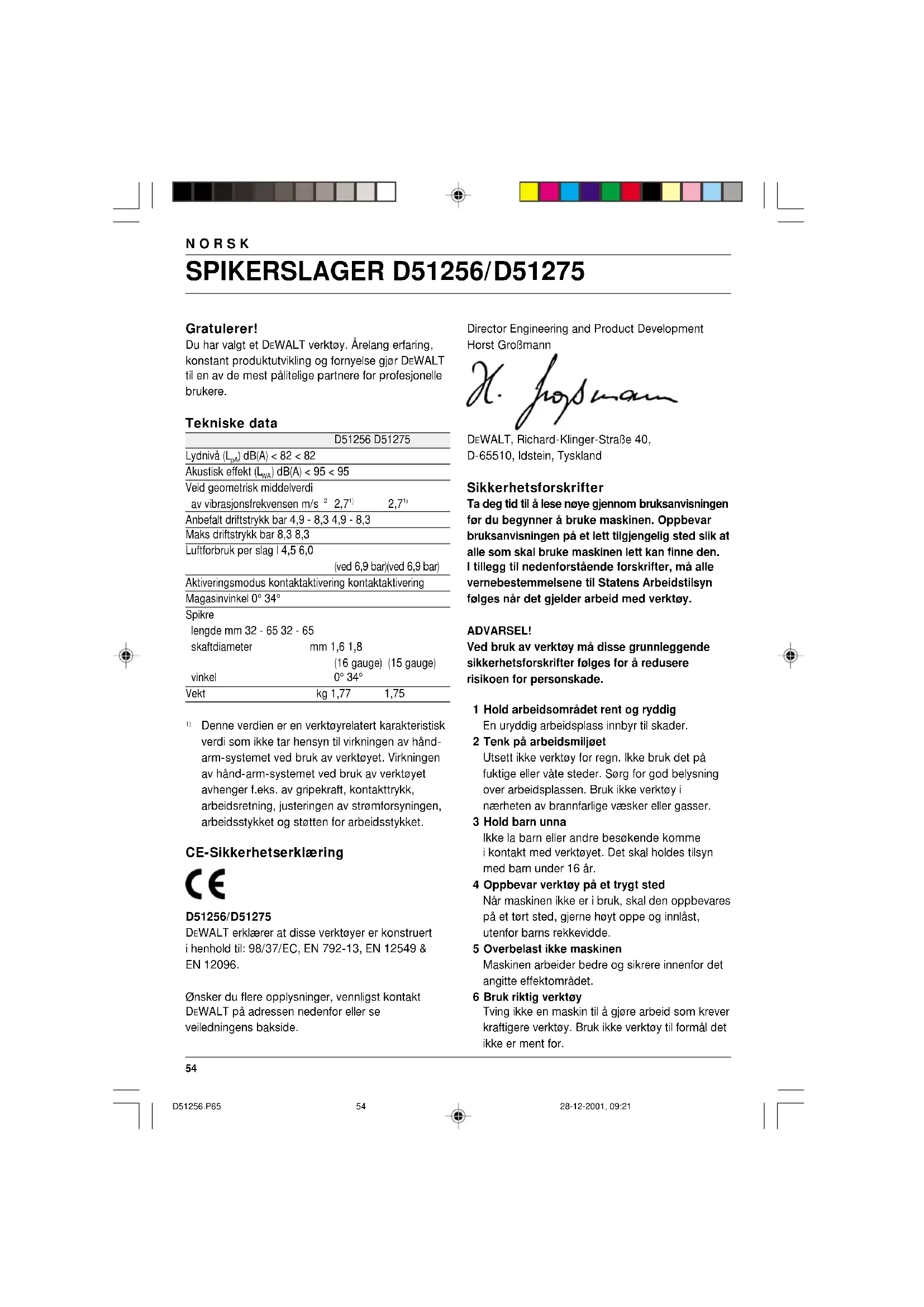

Du har valgt et DEWALT verktøy. Årelang erfaring, konstant produktutvikling og fornyelse gjør DEWALT til en av de mest pålitelige partnere for profesjonelle brukere.

Tekniske data

	D51256 D51275
Lydnivå (LpA) dB(A) < 82 < 82
Akustisk effekt (LwA) dB(A) < 95 < 95
Veid geometrisk middelverdiav vibrasjonsfrekvensen m/s22,71		2,71
Anbefalt driftstrykk bar 4,9 - 8,3 4,9 - 8,3
Maks driftstrykk bar 8,3 8,3
Luftforbruk per slag I 4,5 6,0
	(ved 6,9 bar)(ved 6,9 bar)
Aktiveringsmodus kontaktaktivering kontaktaktivering
Magasinvinkel 0° 34°
Spikre
lengde mm 32 - 65 32 - 65
skaftdiameter	mm 1,6 1,8
	(16 gauge) (15 gauge)
vinkel	0° 34°
Vekt	kg 1,77	1,75

1) Denne verdien er en verktøyrelatert karakteristisk verdi som ikke tar hensyn til virkningen av håndarm-systemet ved bruk av verktøyet. Virkningen av hånd-arm-systemet ved bruk av verktøyet avhenger f.eks. av gripekraft, kontakttrykk, arbeidsretning, justeringen av strømforsyningen, arbeidsstykket og støtten for arbeidsstykket.

CE-Sikkerhetserklæring

D51256/D51275

DEWALT erklærer at disse verktøyer er konstruert i henhold til: 98/37/EC, EN 792-13, EN 12549 & EN 12096.

∅nsker du flere opplysninger, vennligst kontakt DeWALT på adressen nedenfor eller se veiledningens bakside.

Ta deg tid til å lese nøye gjennom bruksanvisningen før du begynner å bruke maskinen. Oppbevar bruksanvisningen på et lett tilgjengelig sted slik at alle som skal bruke maskinen lett kan finne den. I tillegg til nedenforstående forskrifter, må alle vernebestemmelsene til Statens Arbeidstilsyn følges når det gjelder arbeid med verktøy.

ADVARSEL!

Ved bruk av verktøy må disse grunnleggende sikkerhetsforskrifter følges for å redusere risikoen for personskade.

2 Tenk på arbeidsmiljøet

Utsett ikke verktøy for regn. Ikke bruk det på fuktige eller våte steder. Sørg for god belysning over arbeidsplassen. Bruk ikke verktøy i nærheten av brannfarlige væsker eller gasser.

3 Hold barn unna

Ikke la barn eller andre besøkende komme i kontakt med verktøyet. Det skal holdes tilsyn med barn under 16 år.

4 Oppbevar verktøy på et trygt sted

Når maskinen ikke er i bruk, skal den oppbevares på et tørt sted, gjerne høyt oppe og innlåst, utenfor barns rekkevidde.

6 Bruk riktig verktøy

Tving ikke en maskin til å gjøre arbeid som krever kraftigere verktøy. Bruk ikke verktøy til formål det ikke er ment for.

7 Kle deg riktig

Ha ikke på deg løstsittende klær eller smykker. De kan sette seg fast i de bevegelige delene. Vi anbefaler gummihansker og sko som ikke gli når du arbeider utendørs. Bruk hårnett hvis du har langt hår.

Pass på at du alltid har sikkert fotfeste og balanse.

9 Vær nøye med vedlikeholdet

Hold tilbehøret skarpt og rent. Følg forskriftene når det gjelder vedlikehold og skifte av tilbehør. Hold håndtakene tørre, rene og fri for olje og fett.

10 Vær oppmerksom

Før fortsatt bruk av maskinen skal eventuelle skadede deler eller deksler kontrolleres nøye for å bringe på det rene om de fungerer riktig og utfører det de skal. Kontroller justeringen av bevegelige deler, om de sitter i klemme, om deler er brukket. Sjekk at alt er riktig montert og er slik det skal være. En del eller et deksel som er skadet, skal repareres eller skiftes ut av et autorisert verksted dersom ikke annet er angitt i bruksanvisningen.

12 ADVARSEL!

Bruk bare tilbehør og utstyr som anbefales i bruksanvisningen og i katalogene. Bruk av annet verktøy eller tilbehør enn det som anbefales i bruksanvisningen eller i katalogene kan medføre en mulig risiko for personskade.

13 La verktøyet repareres av et autorisert DEWALT serviceverksted

Dette verktøyet er i samsvar med gjeldende sikkerhetsforskrifter. Unngå risiko: Overlat alltid reparasjon av verktøyet til kvalifisert servicepersonale.

Ytterligere sikkerhetsinstruksjoner for pneumatiske spikerslagere

• Bruk alltid vernebriller.
• Bruk alltid hørselsvern.
• Bruk kun spikre av den typen som er angitt i håndboken.
• Ikke bruk stativer for montering av verktøyet til en støtte.
• Ikke bruk verktøyet til andre formål enn som angitt i denne håndboken.
• Før hver gangs bruk, må du kontrollere at sikkerhets- og utløsningsmekanismen fungerer som

den skal, og at alle skruer og mutre er strammet.

• Bruk hurtigkoplinger for tilkopling til trykkluftsystemet. Nippelen som ikke kan forsegles, må monteres på verktøyet, slik at verktøyet er fritt for trykkluft etter frakopling.
• Bruk alltid ren, tørr trykkluft. Ikke bruk oksygen eller brennbare gasser som energikilde for dette verktøyet.
• Dette verktøyet må kun koples til lufttilførsel der største tillatte trykk for verktøyet ikke kan overstiges med over 10%. Ved høyere trykk må en trykkreduserende ventil med sikkerhetsventil på nedstrømmen bygges inne i trykklufttilførselen.
• Bruk kun slanger med høyere klassifikasjon enn verktøyets maksimale driftstrykk.
• Før verktøyet transporteres, koples det fra trykkluftsystemet, særlig når stiger benyttes, eller der en må bruke uvanlige fysiske stillinger under flyttingen.
• Kople verktøyet fra lufttilførselen når det ikke er i bruk.

• Unngå å svekke eller skade verktøyet, for eksempel ved å:

• dunke det eller gravere på det

• utføre endringer som ikke er autorisert av produsenten
• benytte maler av hardt materiale, f.eks. av stål
• la det falle eller skyve det over gulvet
• utøve kraftig trykk av alle slag

- Ikke bruk utstyret som hammer.

• Ikke rett spikerslagere som er i drift, mot deg selv eller andre.
• Under arbeid må verktøyet holdes slik at det ikke kan forårsake skader på hode eller kropp ved et eventuelt tilbakeslag på grunn av avbrudd i strømtilførselen eller harde områder i arbeidsemnet.
• Du må aldri aktivere spikerslageren i tomrom.
• I arbeidsområdet skal verktøyet bæres til arbeidsplassen i det ene håndtaket, uten at utløseren er aktivert.
• Tenk gjennom forholdene i arbeidsområdet. Spikre kan trenge gjennom tynne arbeidsemner eller gli av i hjørner og kanter på arbeidsemnet, slik at de utgjør en fare for deg selv eller andre.
• Ikke sett inn spikre i nærheten av kanten av arbeidsemnet.
• Ikke sett inn spikre over andre spikre.
• Bruk kun de reservedelene som er anbefalt av

NORSK

produsenten eller dennes autoriserte forhandlere.

• Alle reparasjoner må utføres av produsenten eller dennes autoriserte forhandlere, som kan følge informasjonen i håndboken og bruke egnet verktøy og utstyr.
• Ikke demonter eller blokker noen deler av spikerslageren, f.eks. sikkerhetsstykket.
• Verktøyet må etterses grundig og med jevne mellomrom.

Følgende symboler befinner seg på verktøyet:

Trykkluftverktøy med sikkerhetsbøyle.

Må aldri brukes på stige.

Magasinvinkel.

Største antall spikere i magasinet.

Spikerdiameter.

Spikerlengde.

Maks. driftstrykk.

Kontroll av pakkens innhold

Pakken inneholder:

1 Spikerslager
1 Trinnvis utlöser
1 Vernebriller
1 Flaske med DeWALT-olje til pneumatisk verktøy
2 Sekskantnøkler
1 Koffert
1 Instruksjonsbok
1 Splitt-tegning

- Kontroller om verktøyet, deler eller tilbehør er blitt skadet under transporten.

- Ta deg tid til å lese nøye igjennom instruksjonsboken slik at du forstår innholdet før verktøyet tas i bruk.

Beskrivelse (fig. A)

Spikerslageren din, D51256/D51275, er utformet for å slå spikre inn i arbeidsemner av tre.

1 Utløser/låsebryter
2 Luftkopling
3 Kontaktaktivator
4 Magasin

Montering og justering

Utløservalg

Dette verktøyet monteres med støtaktivering. En trinnvis utløser er også inkludert i originalpakken. Du finner en definisjon på "støtaktivering" og "trinnvis aktivering" nedenfor.

• Den grå utløseren med bilde av en enkelt spiker på siden, er den trinnvise utløseren. Installering av denne pakken gjør at verktøyet kan fungere i modus for trinnvis aktivering.
• Den svarte utlöseren med bilde av tre spikre på siden, er støtutlöseren. Installering av denne pakken gjør at verktöyet kan fungere i modus for støtaktivering.

Fjerne utlöseren (fig. B)

• Kople luftslangen fra verktøyet.
  • Fjern alle spikre fra magasinet.
• Fjern gummimaljen (5) fra enden av styrestiften (6).
  • Fjern styrestiften.
  • Fjern utløsermontasjen (7).

Sette på utløseren (fig. B)

• Velg egnet utlöser.
• Sett utløsermontasjon inn i utløseråpningen. Pass på at fjæren (8) sitter på plass.
• Sett styrestiften (6) gjennom verktøyrammen, kontaktaktivatorføringen og utløsermontasjen.
• Skyv gummimaljen (5) inn på enden av styrestiften.

Kople til luft (fig. A)

Dette verktøyet har standard 1/4" rørgjenge for luftkoplingen (2).

• Pakk hannenden av montasjen inn i Teflontape for å forhindre luftlekkasjer.
• Skru montasjen inn på endehetten, og stram godt.

Bruksanvisning

Overhold alltid sikkerhetsinstruksene og gjeldende forskrifter.

Klargjøre verktøyet (fig. C)

• Tøm all kondens fra trykklufttankene og slangene.
• Smør verktøyet. Se "Vedlikehold".
  • Fjern alle spikre fra magasinet.
• Lås spikerskyveren (11) i bakerste posisjon.
• Sjekk at kontaktaktivatoren (3) og spikerskyveren (11) kan bevege seg fritt.

Ikke bruk verktöyet hvis kontaktaktivatoren eller spikerskyveren ikke kan bevege seg fritt.

• Sjekk at trykket på lufttilførselen ligger under maksimalt anbefalt driftstrykk.
• Kople luftslangen til koplingen på verktøyet.
• Kontroller for hørbare lekkasjer rundt ventiler og pakninger.
• Still lufttrykket til minste anbefalte driftstrykk.

Ikke bruk verktøy som lekker eller har skadede deler.

Drift i kaldt vær

Ved drift av verktøy ved temperaturer under frysepunktet:

• Pass på at verktøyet er så varmt som mulig før bruk.
• Kople luftslangen fra verktøyet.
• Drypp 5-10 dråper DEWALT-olje til pneumatisk verktøy (eller pneumatisk olje av med frysevæske, dvs. etylenglykol) i luftinntaket.
• Still lufttrykket til maksimalt 5,5 bar.
• Kople luftslangen til koplingen på verktøyet.
• Fyll spikre i magasinet som forklart nedenfor.
• Aktiver verktøyet 5 eller 6 ganger i avkapp for å smøre o-ringene.
• ∅k lufttrykket til normalt driftsnivå.
• Bruk verktøyet på normal måte.

Verktøyet skulle kunne brukes som normalt. Unngå direkte sollys, da dette kan skade støtenhetene, o-ringene og andre deler av gummi.

Fylle verktøyet (fig. C)

Kople alltid verktøyet til lufttilførselen før du fyller spikre.

• Velg en passende spikerstripe. Se "Teknisk informasjon".
• Fyll magasinet ved hjelp av en av følgende metoder:

Fylle og låse

• Sett spikerstripen (e) inn i fyllesporet på baksiden av magasinet.
• Trekk spikerskyveren (11) bakover, slik at den faller bak spikrene.

Låse og fylle

• Lås spikerskyveren (11) i bakerste posisjon.
• Sett spikerstripen (e) inn i fyllesporet på baksiden av magasinet.
• Utløs spikerskyveren ved å skyve den forover og forsiktig skyve den fremover, slik at den presser mot spikrene.

Aktivere verktøyet (fig. D)

Dette verktöyet har en utlöser/låsebryter (1). Når bryteren dreies mot høyre, forhindrer den at verktöyet aktiveres. Når bryteren midtstilles, er verktöyet driftsklart. Verktöyet har to driftsmodi: trinnvis aktivering eller støtaktivering. Utløseren som er installert på verktöyet, avgjør aktiveringsmodus.

Trinnvis aktivering

Trinnvis aktivering brukes ved avbrutt spikring, när svært forsiktig og nøyaktig plassering er nødvendig.

• Monter den grå utløseren som forklart ovenfor.
• Skyv kontaktaktivatoren mot arbeidsflaten.
• Trekk i utløseren for å aktivere verktøyet. Hvert trekk i utløseren når kontaktaktivatoren trykkes mot arbeidsflaten, setter i én spiker.

Støtaktivering

Støtaktiveringsmodus brukes til rask spikerslaging på flate, stabile overflater.

• Monter den svarte utlöseren som forklart ovenfor.
• Drive inn en enkelt spiker: Bruk verktøyet som beskrevet for trinnvis drift.

NORSK

- Drive inn flere spikre: Trekk først i utløseren, og skyv så kontaktaktivatoren gjentatte ganger mot arbeidsflaten.

Ikke hold utløseren nede hvis verktøyet ikke er i bruk. Hold läsebryteren for utløseren mot høyre for å forhindre utilsiktet aktivering når verktøyet ikke er i bruk.

Fjerne spikre som sitter fast (fig. E)

Hvis en spiker sitter fast i munnstykket, følger du disse instruksjonene for å fjerne den:

• Kople luftslangen fra verktøyet.
- Lås utlöseren med läsebryteren.
- Lås spikerskyveren (11) i bakerste posisjon.
- Vipp opp frontlåsen (12) og flytt braketten (13) slik at det er mulig å åpne sylinderen (14).
- Fjern den bøyde spikeren, om nødvendig ved hjelp av en tang.
- Hvis drivbladet er i nederste posisjon, skyver du det opp ved hjelp av en skrutrekker.
- Lukk sylinderen (14) og sett braketten (13) tilbake på plass.
- Skyv den fremre låsen (12) til låst posisjon.
- Kople luftslangen til koplingen på verktøyet.
- Fyll spikre i magasinet. Se "Fylle verktøyet".
- Utløs spikerskyveren ved å skyve den forover og forsiktig skyve den fremover, slik at den presser mot spikrene.

Hvis spikre ofte setter seg fast i munnstykket, må verktøyet etterses av et autorisert DEWALT-servicesenter.

Dybdeinnstilling (fig. F)

Kople alltid verktøyet fra lufttilførselen før dybdeinnstillingen justeres.

Hvor dypt spikrene skal slås i, kan justeres ved hjelp av dybdejusteringen på munnstykket til verktøyet.

• Du kan redusere dybden ved å trykke på justeringsknappen (15) og skyve glidebryteren (16) ned.
• Du kan øke dybden ved å trykke på justeringsknappen (15) og skyve glidebryteren (16) opp.

Belte/bjelkekrok

Dette verktøyet har en belte/bjelkekrok. Kroken kan dreies til begge sider av verktøyet, og kan foldes sammen når den ikke er i bruk.

Ta av belte/bjelkekroken

• Fjern luftslangen fra koplingen på verktøyet.
• Bruk en tang eller skiftenøkkel til å fjerne mutteren til belte/bjelkekroken fra endehetten til verktøyet.
• Fjern belte/bjelkekroken, pakningen og holdefjæren.

Vedlikehold

Ditt D EWALT-verktøy er konstruert slik at det kan brukes i lang tid med et minimum av vedlikehold. Kontinuerlig og tilfredsstillende drift avhenger av riktig vedlikehold og regelmessig rengjøring.

Følgende vedlikeholdsoppgaver bør utføres hver dag:

Smør verktøyet med 5-7 dråper DEWALT-olje til pneumatisk verktøy

• Drypp dråpene inn i luftkoplingen på endehetten til verktøyet.

Tømme all kondens fra trykklufttankene og slangene

• Åpne kompresjonskraner eller andre tømmeventiler på kompressortanken
• La alt oppsamlet vann få tømmes fra slangene.

Rengjør magasinet, skyveren og kontaktaktivatormekanismen

- Rengjør ved å blåse med trykkluft.

Kontrollere at alle fester på verktøyet er stramme og uten skade

- Stram løse fester ved hjelp av egnede verktøy

Problemløsing

Hvis det ser ut til at verktøyet ikke fungerer som det skal, følger du instruksjonene nedenfor. Løser ikke dette problemet, må du kontakte et autorisert serviceverksted.

Verktöyet virker ikke

• Kontroller lufttilførselen.
• Hvis omgivelsestemperaturen er lav, varmer du opp verktöyet.

Verktøyet produserer ikke tilstrekkelig effekt

- Kontroller lufttilførselen.

- Kontroller om luftutslippet er klart.

- Smør verktøyet.

Det lekker luft via topphetten

- Stram skruene til hetten.

Verktøyet hopper over spikre

• Kontroller lufttilførselen.
• Smør verktøyet.
• Rengjør magasinet og munnstykket.

Spikre sitter fast i verktøyet

• Pass på at du bare bruker spikre av angitt type.
• Stram skruene til munnstykket.

Utslitt verktøy og miljøet

Vern naturen. Kast ikke produktet sammen med annet avfall när det er utslitt. Lever det til kildesortering eller til et DEWALT-serviceverksted.

DeWALT service

Dersom det skulle oppstå feil med maskinen, lever den til et autorisert serviceverksted. (Se aktuell prisliste/katalog for ytterligere informasjon eller ta kontakt med D≡WALT).

På grunn av forskning og utvikling kan ovenstående spesifikasjoner bli endret, noe som ikke blir opplyst separat.

GARANTI

• 30 DAGERS FORN∅YD-KUNDEGARANTI •
Hvis du ikke er tilfreds med ditt DEWALT verktøy, kan det returneres innen 30 dager til din DEWALT forhandler eller til et DEWALT autorisert serviceverksted og du kan bytte eller få pengene tilbake. Kvittering må fremlegges.

• 1 ÅRS FRI VEDLIKEHOLDSERVICE •

Skulle ditt DEWALT verktøy trenge vedlikehold eller service i de første 12 månedene etter det ble kjøpt, vil dette bli utført gratis av et autorisert DEWALT serviceverksted. Gratis vedlikeholdsservice omfatter arbeidskostnader. Tilbehørs- og reservedelskostnader inngår ikke. Kvittering må fremlegges.

• 1 ÁRS GARANTI •

Dersom det skulle vise seg innen 12 måneder fra kjøpsdato at ditt DÆWALT-produkt har feil eller mangler som skyldes material- eller fabrikasjonsfeil, garanterer vi å erstatte alle defekte deler gratis eller, etter egen vurdering, erstatte verktøyet gratis forutsatt at:

• Verktøyet ikke er blitt brukt skjødesløst.
• Reparasjoner bare er blitt utført av autorisert verksted/personell.
• Kvittering kan fremlegges. Denne garantien er i tillegg til kjøperens rettigheter i henhold til Kjøpsloven.

Adresse til nærmeste DeWALT autoriserte serviceverksted finner du i DeWALT katalogen, eller ved å kontakte DeWALT. Alternativt kan du finne en liste over DeWALT autoriserte serviceverksteder og komplett informasjon om vår etter-salg-service på Internett-adressen vår: www.2helpU.com.

PORTUGUÊS

PREGADOR D51256/D51275

Parabéns!

Att ta bort spik som fastnat (fig. E)
