Tipo de produto	Grampeador pneumático
Modelo	D51275K
Marca	DeWalt
Peso	1,75 kg
Pressão de trabalho recomendada	4,9 - 8,3 bar
Pressão de trabalho máx.	8,3 bar
Consumo de ar	6,0 L/golpe a 6,9 bar
Modo de trabalho	Contato (percussão)
Ângulo do carregador	34°
Comprimento dos grampos	32 - 65 mm
Diâmetro dos grampos	1,8 mm (15 gauge)
Alimentação	Ar comprimido
Conexão de ar	1/4 pol. NPT
Nível de pressão acústica	< 82 dB(A)
Nível de potência acústica	< 95 dB(A)
Nível de vibração mão/braço	2,7 m/s²
Conteúdo da embalagem	Grampeador, gatilho sequencial, óculos de segurança, óleo, chaves Allen, estojo, manual
Funções	Modo sequencial e percussão, ajuste de profundidade, travamento do gatilho, grampo de correia
Manutenção	Lubrificação diária com óleo pneumático, limpeza com ar comprimido
Segurança	Superfície de contato, travamento do gatilho, óculos e protetores auriculares recomendados

Perguntas frequentes - D51275K DEWALT

Como carregar os grampos no carregador de carga dupla?

Certifique-se de que a ferramenta está conectada à entrada de ar. Insira os grampos na ranhura de carregamento na parte traseira do carregador e puxe o empurrador de grampos para trás para que ele passe atrás dos grampos. Você também pode travar o empurrador na posição traseira, carregar os grampos e destravar empurrando para a frente.

Como desobstruir um grampo preso?

Desconecte a mangueira de ar e trave o gatilho. Trave o empurrador na posição traseira, solte a trava frontal e o suporte para abrir o cilindro. Remova o grampo torto com um alicate, se necessário. Se a lâmina estiver na posição inferior, empurre-a para cima com uma chave de fenda. Feche o cilindro e recolocar o suporte.

Como ajustar a profundidade de penetração?

Sempre desconecte a ferramenta da alimentação de ar antes do ajuste. Pressione o botão de ajuste localizado na ponta e deslize o interruptor para cima para aumentar a profundidade, ou para baixo para reduzi-la.

Qual óleo usar para lubrificação?

Use óleo para ferramenta pneumática DeWALT ou um óleo pneumático padrão. Aplique 5 a 7 gotas na junta de ar na tampa da extremidade da ferramenta diariamente.

Quais tipos de grampos são compatíveis com o D51275K?

O D51275K aceita grampos de 32 a 65 mm de comprimento, com diâmetro da haste de 1,8 mm (15 gauge) e ângulo de 34°.

Como mudar o modo de acionamento (sequencial/percussão)?

Desconecte a mangueira de ar e remova todos os grampos do carregador. Remova a tampa de borracha e o pino, depois desmonte o conjunto do gatilho. Substitua pelo gatilho cinza (sequencial) ou preto (percussão) e remonte na ordem inversa.

Quais precauções de segurança tomar durante o uso?

Use sempre óculos de segurança e proteção auditiva. Nunca aponte a ferramenta para si mesmo ou para outros. Use apenas ar comprimido limpo e seco, nunca oxigênio ou gases combustíveis. Desconecte a ferramenta quando não estiver em uso.

Como limpar a ferramenta?

Limpe regularmente o carregador, o empurrador e o mecanismo da superfície de contato com ar comprimido. Drene toda a condensação dos reservatórios do compressor e das mangueiras. Certifique-se de que todos os elementos de fixação estão bem apertados.

Qual pressão de ar usar?

A pressão de trabalho recomendada é de 4,9 a 8,3 bar. Nunca exceda 8,3 bar. Certifique-se de que a pressão de alimentação não pode exceder em mais de 10% a pressão máxima da ferramenta.

O que fazer se a ferramenta não funcionar em tempo frio?

Mantenha a ferramenta o mais quente possível antes do uso. Desconecte a mangueira de ar, coloque 5 a 10 gotas de óleo para ferramenta pneumática (ou óleo de inverno contendo glicol etileno) no orifício de entrada de ar. Ajuste a pressão para no máximo 5,5 bar, reconecte, carregue grampos e opere a ferramenta 5 a 6 vezes em sobras de madeira antes de aumentar a pressão normal.

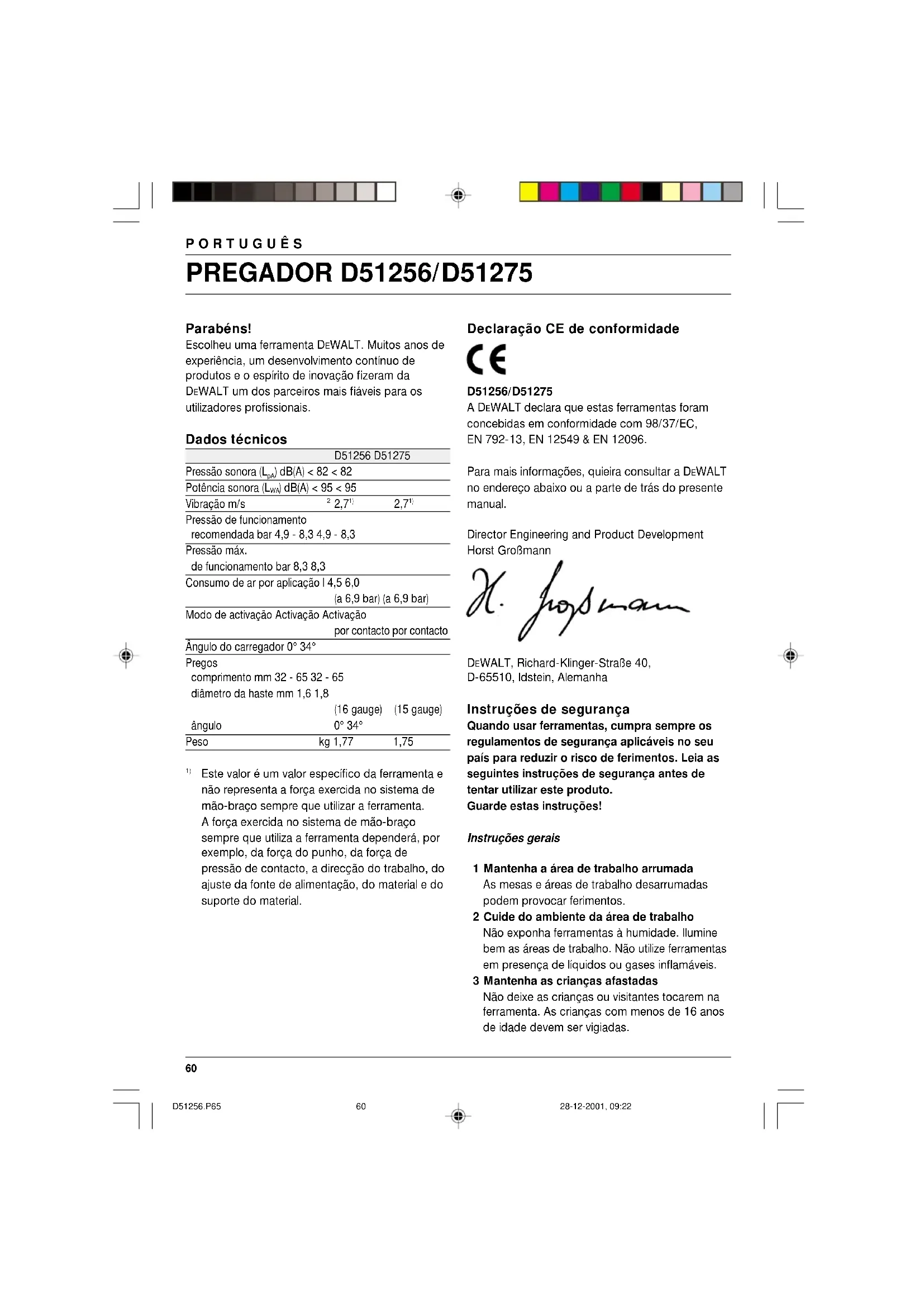

MANUAL DE UTILIZADOR D51275K DEWALT

Gancho para correa/cabio

Escolheu uma ferramenta DEWALT. Muitos anos de experiência, um desenvolvimento contínuo de produtos e o espírito de inovação fizeram da DEWALT um dos parceiros mais fiáveis para os utilizadores profissionais.

Dados técnicos

	D51256	D51275
Pressão sonora (L _pa ) dB(A) < 82 < 82
Potência sonora (L _wa ) dB(A) < 95 < 95
Vibração m/s	^2 2,7 ^1)	2,7 ^1)
Pressão de funcionamento recomendada bar 4,9 - 8,3 4,9 - 8,3
Pressão máx. de funcionamento bar 8,3 8,3
Consumo de ar por aplicação I 4,5 6,0(a 6,9 bar) (a 6,9 bar)
Modo de activação Activação Activação por contacto por contacto
Ângulo do carregador 0° 34°
Pregos comprimento mm 32 - 65 32 - 65 diâmetro da haste mm 1,6 1,8
ângulo	(16 gauge)	(15 gauge)
	0° 34°
Peso	kg 1,77	1,75

1) Este valor é um valor específico da ferramenta e não representa a força exercida no sistema de mão-braço sempre que utilizar a ferramenta. A força exercida no sistema de mão-braço sempre que utiliza a ferramenta dependerá, por exemplo, da força do punho, da força de pressão de contacto, a direcção do trabalho, do ajuste da fonte de alimentação, do material e do suporte do material.

Declaração CE de conformidade

CE

D51256/D51275

A DEWALT declara que estas ferramentas foram concebidas em conformidade com 98/37/EC, EN 792-13, EN 12549 & EN 12096.

Para mais informações, quieira consultar a DEWALT no endereço abaixo ou a parte de trás do presente manual.

Instruções de segurança

Quando usar ferramentas, cumpra sempre os regulamentos de segurança aplicáveis no seu país para reduzir o risco de ferimentos. Leia as seguintes instruções de segurança antes de tentar utilizar este produto.

Guarde estas instruções!

Instruções gerais

1 Mantenha a área de trabalho arrumada
As mesas e áreas de trabalho desarrumadas podem provocar ferimentos.
2 Cuide do ambiente da área de trabalho
Não exponha ferramentas à humidade. Ilumine bem as áreas de trabalho. Não utilize ferramentas em presença de líquidos ou gases inflamáveis.
3 Mantenha as crianças afastadas
Não deixe as crianças ou visitantes tocarem na ferramenta. As crianças com menos de 16 anos de idade devem ser vigiadas.

4 Guarde as ferramentas que não estiverem a ser utilizadas

Quando não forem utilizadas as ferramentas, estas devem guardadas num sítio seco, fechado à chave e fora do alcance das crianças.

5 Vista-se de maneira apropriada

Não use vestuário largo nem jóias porque podem prender-se numa peça móvel. Quando se trabalha no exterior, é de aconselhar o uso de luvas de borracha e de calçado antiderrapante. Cubra o cabelo se tiver cabelo comprido.

6 Verifique a sua posição

Mantenha sempre o equilíbrio.

7 Esteja atento

Dê atenção ao que vai fazendo. Trabalhe com precaução. Não utilize ferramentas quando estiver cansado.

8 Empregue as ferramentas apropriadas

Neste manual indicam-se as aplicações da ferramenta. Não force pequenas ferramentas ou acessórios para fazer o trabalho duma ferramenta forte. A ferramenta trabalhará melhor e de uma maneira mais segura se for utilizada para o efeito indicado.

AVISO O uso de qualquer acessório ou o uso da própria ferramenta, além do que é recomendado neste manual de instruções pode dar origem a risco de ferimento.

9 Cuide das suas ferramentas com atenção

Para uma maior rentabilidade, mantenha as ferramentas sempre afinadas e limpas. Cumpra as instruções relativas à manutenção e substituição dos acessórios. Mantenha os comandos secos, limpos e sem óleo ou gordura.

10 Verifique as peças danificadas

Antes de utilizar a ferramenta, verifique cuidadosamente se esta apresenta sinais de danos de modo a assegurar um bom funcionamento e a obtenção do resultado desejado. Verifique o bom alinhamento e fixação das peças móveis e confirme a ausência de ruptura das peças. Verifique ainda se a montagem foi bem feita ou se existe qualquer outra condição que possa impedir que a ferramenta funcione bem. Mande consertar ou substituir os dispositivos de protecção ou outras peças danificadas conforme as instruções.

11 Mande consertar a sua ferramenta por um Centro de Assistência Técnica DEWALT

Esta ferramenta está conforme às regulamentações de segurança que lhe dizem respeito. Para evitar qualquer perigo, a reparação de ferramentas deverá estar fica exclusivamente a cargo de técnicos qualificados.

Instruções de segurança adicionais para

pregadores pneumáticos

• Utilize sempre óculos de protecção.
• utilize sempre protecções auriculares.
• Utilize pregos apenas do tipo especificado no manual.

- Não utilize quaisquer apoios para a montagem da ferramenta a um suporte.

- Nunca utilize a ferramente para qualquer outro fim que não o especificado neste manual.

- Antes de qualquer operação, verifique se o mecanismo de segurança e o gatilho estão a funcionar correctamente e se todas as porcas e parafusos estão apertados.

- Utilize engates rápidos para a ligação ao sistema de ar comprimido. O bocal não vedado deve ser colocadona ferramenta de forma a que nenhum ar comprimido permaneçaT na ferramenta depois de desligar.

- Utilize sempre ar comprimido limpo. Não utilize oxigênio oi gases combustíveis como fonte de alimentação para esta ferramenta.

- Utilize apenas esta ferramenta numa alimentação de ar onde a pressão máxima permitida da ferramenta não possa ser excedida em mais de 10%. No caso de pressões elevadas, deverão ser instaladas uma válvula de redução de pressão e uma válvula de segurança para baixa pressão na alimentação a ar comprimido.

- utilize apenas tubos com um nível que exceda a pressão máxima de funcionamento da ferramenta.

- Antes de deslocar a ferramenta, desligue-a do sistema de ar comprimido, especialmente em locais onde são utilizadas escadas ou qualquer apoio físico fora do habitual.

- Desligue a ferramenta a alimentação a ar quando não estiver a ser utilizada.

- Evite enfraquecer ou danificar a ferramenta, por exemplo:

PORTUGUÊS

• perfurar ou gravar
• efectuar alterações não autorizadas pelo fabricante
• utilizá-la em peças feitas de material duro como o aço
• deixar cair ou arrastá-la pelo chão
• aplicar força excessiva de qualquer natureza

- Não utilize o equipamento como um martelo.

- Nunca aponte para si ou para qualquer pessoa qualquer pregador em funcionamento.

- Durante a sua utilização, segure na ferramenta de forma a não causar quaisquer lesões na cabeça ou no corpo caso venha a ocorrer um retrocesso imprevisto devido a uma falha de energia ou a zonas duras dentro da peça.

- Nunca accione o pregador num espaço livre.

- Na área de trabalho, transporte a ferramenta para o local de trabalho utilizando apenas o manipulo e nunca com a mesma ligada.

- Tenha em atenção as condições da área de trabalho. Os pregos podem penetrar em peças estreitas ou deslizar em cantos e extremidades da peça colocando, assim, as pessoas em risco.

- Não coloque pregos perto da extremidade da peça.

- Não coloque pregos na parte superior de outros pregos.

- Utilize apenas peças sobresselentes especificadas pelo fabricante ou pelos seus agentes autorizados.

- As reparações só devem ser efectuadas pelo fabricante ou por agentes autorizados tendo em conta a informação fornecida no manual e utilizando as ferramentas e equipamento adequados.

- Não desmonte ou bloqueie quaisquer partes do pregador, como por exemplo, a junta de segurança.

- Efectue a manutenção da ferramenta em intervalos regulares.

Comprimento do prego.

Pressão máx. de funcionamento

Verificação do conteúdo da embalagem

A embalagem contém:

1 Pregador
1 Gatilho de accionamento sequencial
1 Par de óculos de protecção
1 Garrafa de óleo para ferramentas pneumáticas DEWALT

2 Chaves Allen

1 Caixa de transporte

1 Manual de instruções

1 Vista dos componentes destacados

- Verifique se a ferramenta, as peças ou os acessórios apresentam sinais de danos que possam ter ocorrido durante o transporte.

- Antes de utilizar a ferramenta, dedique o tempo necessário à leitura e compreensão deste manual.

Descrição (fig. A)

O seu pregador D51256/D51275 foi concebido para pregar pregos em peças de madeira.

1 Interruptor de ligar/desligar

2 Bocal do ar

Estas ferramentas são montadas com um gatilho de accionamento por impacto. Também está incluído um gatilho de accionamento sequencial.

Para obter as definições de “accionamento por impacto” e “accionamento sequencial”, veja mais abaixo.

Aparece o seguinte na ferramenta:

Ferramenta pneumática com junta de ligação de segurança.

Não utilize numa escada.

Ângulo do carregador.

62

• O gatilho cinzento com um pequeno prego impresso lateralmente é o gatilho de accionamento sequencial. A instalação deste kit faz com que a ferramenta funcione no modo de accionamento sequencial.
• O gatilho preto com três pregos impressos lateralmente é o gatilho de accionamento por impacto. A instalação deste kit faz com que a ferramenta funcione no modo de accionamento por impacto.

Remoção do gatilho (fig. B)

• Desligue o tubo de ar da ferramenta.
• Remova todos os pregos do carregador.
• Remova a ilhó de borracha (5) da extremidade da cavilha (6).
• Remova a cavilha.
• Remova o gatilho (7).

Colocação do gatilho (fig. B)

• Seleccione o respectivo gatilho.
• Introduza o gatilho na respectiva cavidade assegurando-se de que a mola do gatilho (8) fica correctamente colocada.
• Introduza a cavilha (6) através da estrutura da ferramenta, a guia da lingueta de contacto e o gatilho.
• Empurre a ilhó de borracha (5) para a extremidade da cavilha (6).

Bocal do ar (fig. A)

Estas ferramentas têm uma rosca para tubos de 1/4" para o bocal do ar (2).

• Enrole a extremidade do macho com fita Teflon para evitar fugas de ar.
• Aparafuse o mancho na tampa da extremidade e aperte bem.

Modo de emprego

Cumpra sempre as instruções de segurança e os regulamentos aplicáveis.

Preparação da ferramenta (fig. C)

• Drene toda a condensação dos depósitos e tubos do compressor de ar.
• Lubrifique a ferramenta. Veja "Manutenção".

• Remova todos os pregos do carregador.

• Bloqueie o empurrador do prego (11) na posição traseira.

• Verifique se a lingueta de contacto (3) e o empurrador do prego (11) se podem mover livremente.

Não utilize a ferramenta caso a lingueta de contacto ou o empurrador do prego não puderem mover-se livremente.

• Verifique se a pressão da alimentação do ar está abaixo da pressão máxima recomendada de funcionamento.
• Ligue o tubo do ar ao encaixe na ferramenta.
• Verifique se existem fugas audiíveis à volta das válvulas e vedantes.
• Regule a pressão do ar até à pressão mínima recomendada de funcionamento.

Nunca utilize uma ferramenta que tenha peças com fugas ou que estejam danificadas.

Funcionamento em tempo frio

Sempre que utilizar ferramentas a temperaturas extremamente baixas:

• Mantenha a ferramenta o mais quente possível antes de a utilizar.
• Desligue o tubo de ar da ferramenta.
• Coloque 5-10 gotas de óleo para ferramentas pneumáticas DEWALT (ou óleo pneumático para inverno contendo etileno glicol) na entrada do ar.
• Ajuste a pressão so ar a um máximo de 5,5 bar.
• Ligue o tubo do ar ao encaixe na ferramenta.
• Coloque pregos no carregador como abaixo descrito.
• Accione a ferramenta 5 ou 6 vezes numa tábua de madeira para lubrificar os anéis.
• Aumente a pressão do ar até ao nível de funcionamento normal.
• Utilize a ferramenta normalmente.

Funcionamento em tempo quente

A ferramenta deve funcionar normalmente. Evite o calor directo da luz solar para evitar danos nos impactos, anéis e outras partes de borracha.

PORTUGUÊS

Carregar a ferramenta (fig. C)

Estas ferramentas estão equipadas com um carregador de dupla capacidade.

Ligue sempre a ferramenta à alimentação do ar antes de carregá-la com pregos.

• Seleccione um conjunto de pregos. Consulte “Especificações técnicas”.
• Carregue o carregador utilizando um dos seguintes métodos:

Carregar e bloquear

• Introduza o conjunto de pregos na ranhura de carregamento na parte traseira do carregador.
• Puxe o empurrador de pregos (11) para trás para ficar afastado dos pregos.

Bloquear e carregar

• Bloqueie o empurrador do prego (11) na posição traseira.
• Introduza o conjunto de pregos na ranhura de carregamento na parte traseira do carregador.
• Desbloqueie o empurrador de pregos puxando para trás e deslize cuidadosamente o empurrador de pregos para a frente de forma a exercer pressão sobre os pregos.

Ligar a ferramenta (fig. D)

Estas ferramentas estão equipadas com uminterruptor de ligar/desligar (1). Quando rodado para a direita, este interruptor evita o funcionamento da ferramenta. Quando o interruptor é centrado, a ferramenta está completamente operacional.

A ferramenta pode ser operada através de um de dois modos: modo de accionamento sequencial ou modo de accionamento por impacto. O gatilho instalado na ferramenta determina o modo de accionamento.

Modo de accionamento sequencial

O modo de accionamento sequencial é utilizado para pregar de forma intermitente sempre que é necessário ter algum cuidado e precisão na operação.

• Coloque o gatilho cinzento como descrito acima.
• Empurre a lingueta de contacto contra a superfície de trabalho.

- Puxe o gatilho para accionar a ferramenta. Cada vez que puxar o gatilho pela lingueta de contacto empurrada contra a superfície de trabalho conduz um prego.

Gatilho de accionamento por impacto

Omodo de accionamento por impacto é utilizado para pregar pregos rapidamente em superfícies planas e estáveis.

• Coloque o gatilho preto como descrito acima.
• Para pregar um único prego: Opere a ferramenta como descrito no accionamento sequencial.
• Para pregar vários pregos: Puxe primeiro o gatilho e, de seguida, empurre a lingueta de contacto várias vezes contra a superfície de trabalho.

Não mantenha o gatilho premido quando a ferramenta não estiver a ser utilizada. Mantenha o interruptor de ligar/desligar da ferramenta rodado para a direita para evitar o accionamento acidental quando esta não estiver a ser utilizada.

Eliminar um prego encravado (fig. E)

Caso um prego fique encravado na extremidade, sisga as seguintes instruções para o remover:

• Desligue o tubo de ar da ferramenta.
• Bloqueie o gatilho com o interruptor de ligar/desligar.
• Bloqueie o empurrador do prego (11) na posição traseira.
• Levante o trinco frontal (12) e retire o suporte (13) odo caminho para que o carregador (14) possa ser aberto.
• Remova o prego dobrado utilizando um alicate se necessário.
• Se a lâmina de percussão estiver para baixo, empurre-a para cima utilizando uma chave de fendas.
• Feche o carregador (14) e volte a colocar o suporte (13).
• Carregue no trinco frontal (12) até à posição de bloqueado.
• Ligue o tubo do ar ao encaixe na ferramenta.
• Coloque pregos no carregador. Consulte "Carregar a ferramenta".
• Desbloqueie o empurrador de pregos puxando para trás e deslize cuidadosamente o empurrador de pregos para a frente de forma a exercer pressão sobre os pregos.

Caso os pregos se encravem com frequência na extremidade ponteaguda, mande reparar a ferramenta num Centro de Assistência Técnica DEWALT.

Definição da profundidade (fig. F)

Desligue sempre a ferramenta da alimentação do ar antes de ajustar a definição de profundidade.

A profundidade à qual os pregos são pregados pode ser ajustada utilizando o ajuste de profundidade existente na extremidade ponteaguda da ferramenta.

• Para diminuir a profundidade, carregue no botão de ajuste (15) e coloque a interruptor (16) para baixo.
• Para aumentar a profundidade, carregue no botão de ajuste (15) e coloque a interruptor (16) para cima.

Gancho da correia/de travamento

Estas ferramentas têm um gancho da correia/de travamento incorporado. O gancho pode ser rodado para ambos os lados da ferramenta e pode ser retirado quando não utilizado.

Para remover o gancho da correia/de travamento:

• Remova o tubo do ar ao encaixe na ferramenta.
• Utilize um alicate ou uma chave para remover a porca do gancho da extremidade da tampa da ferramenta.
• Remova o gancho, a anilha e a mola.

Manutenção

A sua ferramenta foi concebida para funcionar durante muito tempo com um mínimo de manutenção. O funcionamento satisfatório contínuo depende de bons cuidados e limpeza regular da ferramenta.

Efectue diariamente as seguintes operações de manutenção:

Lubrifique a ferramenta com 5-7 gotas de óleo para ferramentas pneumáticas DEWALT

Drene toda a condensação dos depósitos e tubos do compressor de ar

• Abra as válvulas de drenagem ou outras nos depósitos do compressor.
• Drene toda a água acumulada nos tubos.

Limpe o carregador, o empurrador e o mecanismo da lingueta de contacto

- Limpe com ar comprimido.

Assegure-se de que todos os pregos na ferramenta estão apertados e sem danos.

- Aperte os pregos soltos utilizando a ferramenta apropriada.

Resolução de problemas

Caso a ferramenta não funcione correctamente, siga as instruções abaixo. Caso não consiga resolver o problema, contacte o Centro de Assistência Técnica.

A ferramenta não funciona

• Verifique a alimentação do ar.
• Se a temperatura for baixa, aqueça a ferramenta.

A ferramenta tem pouca potência

• Verifique a alimentação do ar.
• Verifique se a saída do ar está limpa.
• Lubrifique a ferramenta.

A tampa superior apresenta fuga de ar

- Aperte os parafusos da tampa.

A ferramenta salta pregos

• Verifique a alimentação do ar.
  • Lubrifique a ferramenta.
• Limpe o carregador e a extremidade ponteaguda.

Os pregos encravam na ferramenta

• Utilize apenas pregos do tipo especificado.
• Aperte os parafusos da extremidade ponteaguda.

PORTUGUÊS

Ferramentas indesejadas e o ambiente

Leve a sua ferramenta velha a um Centro de Assistência Técnica DEWALT onde ela será eliminada de um modo seguro para o ambiente.

GARANTIA

• 30 DIAS DE SATISFAÇÃO COMPLETA •

Se não estiver completamente satisfeito com a sua ferramenta DEWALT, contacte um Centro de Assistência Técnica DEWALT. Apresente a sua reclamação, juntamente com a máquina completa, bem como a factura de compra e ser-lhe á apresentada a melhor solução.

• UM ANO DE MANUTENÇÃO GRATUITA •

Se necessitar de manutenção para a sua ferramenta DEWALT, durante os 12 meses após a compra, entregue-a, sem encargos, num Centro de Assistência Técnica DEWALT. Deve apresentar uma prova da compra.

• UM ANO DE GARANTIA •

Se o seu produto DEWALT se avariar por defeito de montagem ou de material, durante os 12 meses a partir da data da compra, garantimos a substituição de todas as peças defeituosas sem encargos desde que:

• O produto não tenha sido mal usado.
• Eventuais reparações não tenham sido efectuadas por pessoas estranhas aos Centro de Assistência Técnica DEWALT.
• Se apresente prova da data de compra.

Para a localização do Centro de Assistência Técnica DeWALT mais próximo, queira consultar a parte de trás do presente manual. Em alternativa, encontrará uma lista de Centros de Assistência Técnica DeWALT e todas as informações sobre o nosso serviço pós-venda disponíveis na Internet em www.2helpU.com.

NAULAIN D51256/D51275

Onneksi olkoon!
