BRUKSANVISNING D51275K DEWALT

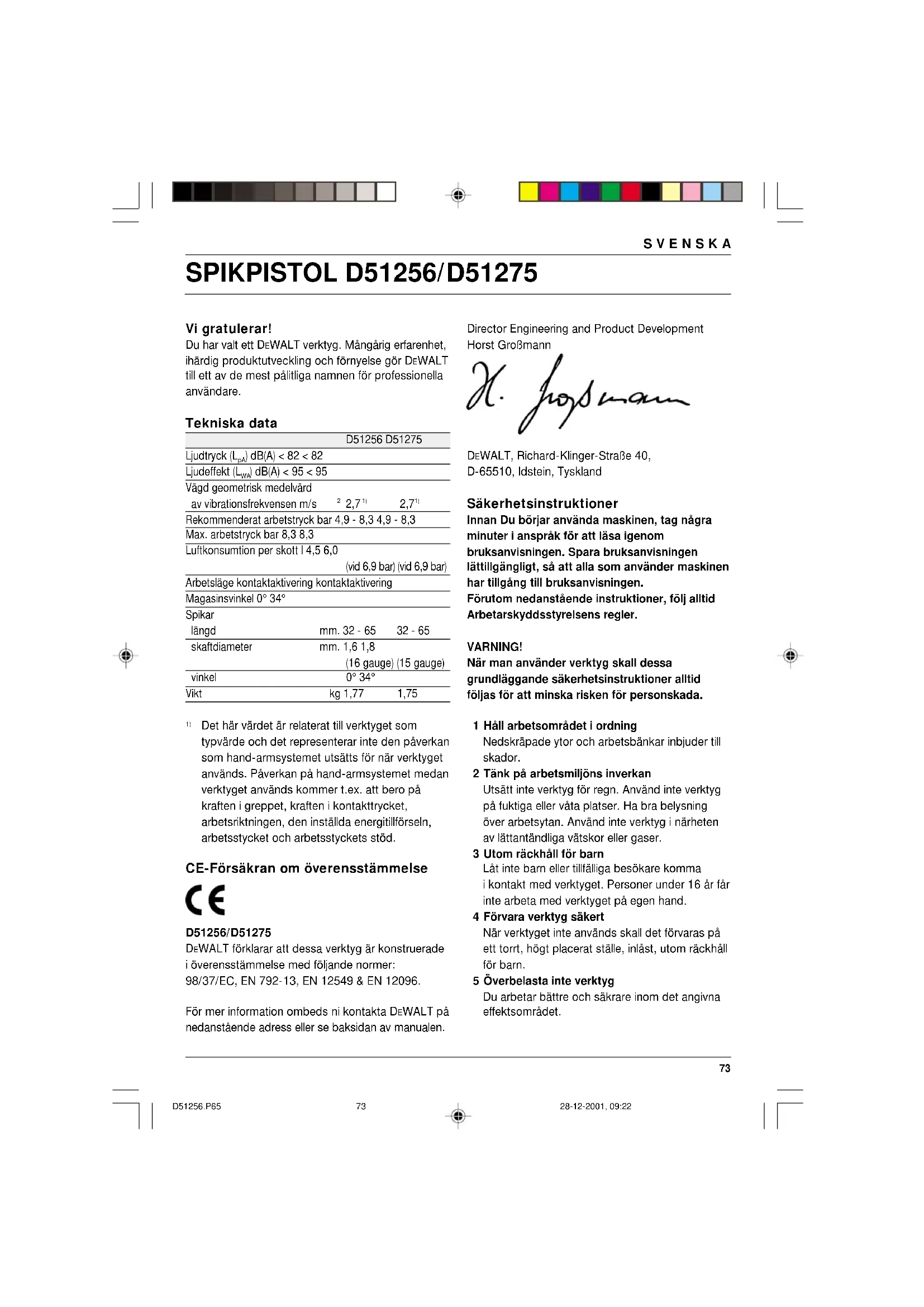

Vi gratulerar! Du har valt ett DEWALT verktyg. Mångårig erfarenhet, ihärdig produktutveckling och förnyelse gör DEWALT till ett av de mest pålitliga namnen för professionella användare. Tekniska data D51256 D51275 Ljudtryck (L

) dB(A) < 95 < 95 Vägd geometrisk medelvärd av vibrationsfrekvensen m/s

Det här värdet är relaterat till verktyget som typvärde och det representerar inte den påverkan som hand-armsystemet utsätts för när verktyget används. Påverkan på hand-armsystemet medan verktyget används kommer t.ex. att bero på kraften i greppet, kraften i kontakttrycket, arbetsriktningen, den inställda energitillförseln, arbetsstycket och arbetsstyckets stöd. CE-Försäkran om överensstämmelse D51256/D51275 DEWALT förklarar att dessa verktyg är konstruerade i överensstämmelse med följande normer: 98/37/EC, EN 792-13, EN 12549 & EN 12096. För mer information ombeds ni kontakta DEWALT på nedanstående adress eller se baksidan av manualen. Director Engineering and Product Development Horst Großmann DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Tyskland Säkerhetsinstruktioner Innan Du börjar använda maskinen, tag några minuter i anspråk för att läsa igenom bruksanvisningen. Spara bruksanvisningen lättillgängligt, så att alla som använder maskinen har tillgång till bruksanvisningen. Förutom nedanstående instruktioner, följ alltid Arbetarskyddsstyrelsens regler. VARNING! När man använder verktyg skall dessa grundläggande säkerhetsinstruktioner alltid följas för att minska risken för personskada. 1 Håll arbetsområdet i ordning Nedskräpade ytor och arbetsbänkar inbjuder till skador. 2 Tänk på arbetsmiljöns inverkan Utsätt inte verktyg för regn. Använd inte verktyg på fuktiga eller våta platser. Ha bra belysning över arbetsytan. Använd inte verktyg i närheten av lättantändliga vätskor eller gaser. 3 Utom räckhåll för barn Låt inte barn eller tillfälliga besökare komma i kontakt med verktyget. Personer under 16 år får inte arbeta med verktyget på egen hand. 4 Förvara verktyg säkert När verktyget inte används skall det förvaras på ett torrt, högt placerat ställe, inlåst, utom räckhåll för barn. 5 Överbelasta inte verktyg Du arbetar bättre och säkrare inom det angivna effektsområdet. D51256.P65 28-12-2001, 09:227374 SVENSKA 6 Använd rätt verktyg Tvinga inte verktyget att göra arbeten som är avsedda för kraftigare verktyg. Använd inte verktyg för ändamål de inte är avsedda för. 7 Klä Dig rätt Bär inte löst hängande kläder eller smycken. De kan fastna i rörliga delar. Gummihandskar och halkfria skor rekommenderas vid utomhusarbeten. Använd hårnät om Du har långt hår. 8 Sträck Dig inte för mycket Se till att Du alltid har säkert fotfäste och balans. 9 Sköt tillbehören med omsorg Håll tillbehören skarpa och rena. Följ instruktionerna beträffande skötsel och byte av tillbehör. Kontrollera verktygets sladd regelmässigt och få den reparerad hos en erkänd fackverkstad om den är skadad. Kontrollera förlängningssladdar regelmässigt och byt ut dem om de är skadade. Håll handtagen torra, rena och fria från olja och fett. 10 Var uppmärksam Titta på det Du gör. Använd sunt förnuft. Använd inte verktyget när Du är trött. 11 Kontrollera verktyget för skador Innan fortsatt användning av verktyget skall eventuellt skadade skyddsanordningar och andra defekta delar kontrolleras noggrant för att fastställa om det kommer att fungera riktigt och utföra den avsedda funktionen. Kontrollera att de rörliga delarna fungerar oklanderligt och inte klämmer, att inga delar är brutna, att alla delar är riktigt monterade och att andra förhållanden som kan påverka driften stämmer. En skyddsanordning eller annan del, som är skadad, skall repareras eller bytas ut av en erkänd fackverkstad, om ej annat anges i bruksanvisningen. 12 För Din personliga säkerhet Använd endast tillbehör och tillsatser som är rekommenderade i bruksanvisningen och katalogerna. Användning av annat verktyg eller tillbehör än vad som rekommenderas i bruksanvisningen eller katalogerna kan innebära risk för personskada. 13 Reparation av verktyg får endast utföras av godkänd DEWALT serviceverkstad Det här verktyget motsvarar gällande säkerhetsbestämmelser. För att undvika olycksfall ska reparationer endast utföras av behörig montör. Extra säkerhetsanvisningar för pneumatiska spikpistoler

• Använd alltid skyddsglasögon.

• Använd alltid hörselskydd.

• Använd enbart sådana spik som manualen anger.

• Använd inga ställningar el. stativ för att montera verktyget på ett stöd.

• Använd aldrig verktyget för andra ändamål än sådana som manualen anger.

• Före användning skall man kontrollera att säkrings- och utlösarmekanismerna fungerar korrekt och att alla muttrar och skruvar är hårt dragna.

• Använd snabbkopplingar för anslutning av tryckluftssystemet. Den öppna nippeln skall vara monterad i verktyget på sådant sätt att ingen tryckluft kan finns kvar i verktyget sedan det kopplats från.

• Använd alltid ren och torr tryckluft. Använd aldrig syrgas eller andra eldfarliga gaser som energikälla för det här verktyget.

• Anslut endast verktyget till en tryckluftstillförsel där verktygets max. tillåtna tryck inte kan överskridas med mer än 10 procent. I händelse av högre tryckvärden skall en reducerventil med en säkerhetsventil i luftströmmens riktning finnas inbyggd i tryckluftstillförseln.

• Använd enbart slangar med märkvärden högre än verktygets maximala driftstryck.

• Innan verktyget flyttas skall det kopplas bort från tryckluftssystemet. Detta är särskilt viktigt vid arbete på stegar och ställningar eller när man intar ovanliga kroppsställningar under förflyttning.

• Koppla bort verktyget från lufttillförseln när det inte används.

• Undvik att försvaga eller skada verktyget genom t.ex: - stansning eller gravering - ändringar som inte har tillverkarens tillstånd - att föra verktyget mot mallar av hårt material som t.ex. stål - att tappa det eller skjuta iväg det över golvytan - att använda överdriven kraft av något slag

• Använd inte utrustningen som hammare.

• Rikta aldrig en driftsfärdig spikpistol etc. mot dig själv eller någon annan person.

• Under arbetet skall man hålla verktyget så att det inte kan orsaka skador på huvudet eller kroppen, om det skulle inträffa en rekyl så som det kan ske när krafttillförseln plötsligt avbryts, eller när man stöter mot någon hård yta i arbetsstycket. D51256.P65 28-12-2001, 09:227475 SVENSKA 1 Par skyddsglasögon 1 Behållare för DEWALT- olja för pneumatiska verktyg. 2 Sexkantsnycklar 1 Låda 1 Instruktionshandbok 1 Sprängteckning

• Kontrollera defekter på verktyg, delar och tillbehör som kan ha uppstått i samband med transport.

• Läs noga igenom handboken och förvissa Dig om att Du förstår instruktionerna innan Du börjar använda maskinen. Beskrivning (fig. A) Din spikpistol D51256/D51275 är tillverkad för att spika i arbetsstycken av trä. 1 Kontroll för att utlösa/stänga av. 2 Luftkoppling 3 Kontaktutlösning 4 Magasin Montering och inställning Val av utlösare Dessa verktyg är monterade med en utlösare för stötvis aktion. En utlösare för sekvensaktion medföljer i originalförpackningen. “Stötvis aktion” och “sekvensaktion” definieras här nedan. - Den grå utlösaren med en spiksymbol på sidan är utlösaren för sekvensaktion. Om den här satsen installeras kommer verktyget att fungera med sekvensaktion. - Den svarta utlösaren, med en symbol med tre spikar på sidan, är utlösaren för stötvis aktion. Om den installeras kommer verktyget att fungera med stötvis aktion. Att ta av utlösaren (fig. B)

• Koppla bort luftledningen från verktyget.

• Töm magasinet på spik.

• Avlägsna gummitätningen (5) från änden på styrpinnen (6).

• Ta av utlösarenheten (7). Montera utlösaren (fig. B)

• Välj önskad utlösare.

• Sätt i utlösarenheten i urtaget och se till att utlösarfjädern (8) sitter som den skall.

• Aktivera aldrig spikpistolen etc. i tomma luften.

• På arbetsplatsen/arbetsytan skall man alltid bära verktyget i ett handtag enbart, och aldrig ha utlösaren aktiverad.

• Undersök förhållandena på arbetsytan. Spik kan tränga igenom tunna arbetsstycken eller slinta på hörn och kanter och på så sätt utsätta personer för skaderisker.

• Skjut aldrig in spik nära kanten på arbetsstycket.

• Skjut inte spik ovanpå andra spik.

• Använd bara reservdelar som godkänts av tillverkaren eller dennes auktoriserade representanter.

• Lämna bara verktyget till reparation hos tillverkaren eller dennes auktoriserade representanter, som kan följa manualens anvisningar och som använder rätt verktyg och utrustning.

• Låt bli att plocka ner eller blockera någon del av spikmaskinen som t.ex. säkerhetsbygeln.

• Se till att verktyget genomgår korrekt service i regelbundna intervall. Följande symboler syns på verktyget: Pneumatiskt verktyg med säkerhetsbygel. Använd inte på stege. Magasinsvinkel. Maximalt antal spik i magasinet. Spikdiameter. Spiklängd. Max. arbetstryck Kontroll av förpackningens innehåll Förpackningen innehåller: 1 Spikpistol 1 Utlösare för sekvensktion. D51256.P65 28-12-2001, 09:227576 SVENSKA

• För in styrpinnen (6) genom verktygsramen, kontaktutlösarstyrningen och utlösarenheten.

• Tryck fast gummitätningen (5) på änden på styrpinnen. Luftkoppling (fig.A) De här verktygen har en standard 1/4" rörgänga för luftledningskopplingen (2).

• Fäst teflontejp runt den utvändiga gängan för att motverka luftläckage.

• Skruva i kopplingen i locket på änden och dra åt hårt. Bruksanvisning Följ alltid säkerhetsföreskrifterna och tillhörande bestämmelser. Iordningställa verktyget (fig. C)

• Avlägsna all kondens ur kompressorns tankar och slangar.

• Smörj verktyget. Se “Underhåll”.

• Kontrollera att kontaktutlösaren (3) och utstötaren (11) är obehindrat rörliga. Använd inte verktyget, om inte kontaktutlösaren eller utstötaren är fritt rörliga.

• Kontrollera att trycket i lufttillförseln ligger under max. rekommenderat arbetstryck.

• Anslut luftslangen till kopplingen på verktyget.

• Lyssna efter hörbara läckor vid ventiler och packningar.

• Sätt luftrycket på min. rekommenderat arbetstryck. Använd aldrig ett verktyg som läcker eller har skadade delar. Användning i kyla. När man använder verktyget vid temperaturer under fryspunkten:

• Håll verktyget så varmt som möjligt innan det skall användas.

• Koppla bort luftledningen från verktyget.

• Droppa 5-10 droppar DEWALT- pneumatisk verktygsolja (eller pneumatisk vinterolja med glykol) i luftintaget.

• Sätt lufttrycket på max. 5,5 bar.

• Anslut luftslangen till kopplingen på verktyget.

• Fyll magasinet med spik som beskrivet nedan.

• Aktivera verktyget 5 till 6 gånger i spillvirke så att o - ringarna smörjs.

• Höj lufttrycket till normal arbetsnivå.

• Använd verktyget på vanligt sätt. Användning i värme Verktyget bör fungera på normalt sätt. Undvik hetta i direkt solsken så att stötfångare, o - ringar eller andra delar inte skadas. Ladda verktyget (fig. C) De här verktygen har dubbelladdade magasin. Anslut alltid verktyget till lufttillförseln innan spiken fylls på.

• Välj ut ett lämpligt avpassat spikstick. Se “Tekniska data”.

• Ladda magasinet på ett av de följande två sätten: Ladda och lås

• För in avpassad (e) spiktstick i laddningsskåran baktill i magasinet.

• Dra utstötaren (11) bakåt så att den kommer bakom spiken. Lås och ladda

• Lås spikutstötaren (11) i dess bakre läge.

• För in avpassad (e) spiktstick i laddningsskåran baktill i magasinet.

• Frigör spikutstötaren genom att dra den framåt och sedan sakta föra den framåt så att den trycker mot spiken. Aktivera verktyget (fig. D) Dessa verktyg är försedda med en kontroll för utlösning/avstängning (1). När den vrids åt höger förhindrar kontrollen att verktyget aktiveras. Med kontrollen i mittläge, är verktyget färdigt att användas. Verktyget kan användas i två funktionslägen: sekvensaktionsläge eller stötvis aktionsläge. Vilken utlösare som är installerad i verktyget bestämmer funktionsläget. D51256.P65 28-12-2001, 09:227677 SVENSKA Läget för sekvensaktion Sekvensläget används för avbruten spikning när man önskar mycket noggrann och exakt placering.

• Montera den grå utlösaren som beskrivet ovan.

• Tryck kontaktutlösaren mot arbetsytan.

• Dra i utlösaren och aktivera verktyget. Varje gång man drar i utlösaren med kontaktutlösaren tryckt mot arbetsytan, kommer en spik att köras in. Stötvis aktion Funktionsläget för stötvis aktion används för snabb spikning i platta, orörliga ytor.

• Montera den svarta utlösaren som beskrivet ovan.

• För att slå i en enskild spik. Använd verktyget som beskrivet för sekvensaktion.

• För att slå i flera spik. Dra först i utlösaren och tryck sedan kontaktutlösaren gång på gång mot arbetsytan. Håll inte utlösaren intryckt medan verktyget inte används. Se till att avstängningskontrollen står längst till höger så att man undviker att verktyget går i gång oavsiktligt medan det inte används. Att ta bort spik som fastnat (fig. E) Om ett spik fastnar i nosen, skall du fortsätta enligt de här instruktionerna för att ta bort spiket.

• Koppla bort luftledningen från verktyget.

• Lås utlösaren med avstängningskontrollen.

• Lås spikutstötaren (11) i dess bakre läge.

• Fäll upp den främre skenan (12) och dra undan hållaren (13) så att behållaren (14) kan öppnas.

• Ta bort det krökta spiket, - med en tång om så behövs.

• Om påskjutarbladet är i sitt nedre läge, skall man trycka det uppåt med en skruvmejsel.

• Stäng spåret (14) och sätt tillbaka hållaren (13) i läge.

• Tryck den främre skenan (12) i låst läge.

• Anslut luftslangen till kopplingen på verktyget.

• Fyll på spik i magasinet. Se ”Ladda verktyget”.

• Frigör spikutstötaren genom att dra den framåt och sedan sakta föra den framåt så att den trycker mot spiken. Om spikar ofta fastnar i nosen, skall verktyget tas till en auktoriserad DEWALT - representant för service. Djupinställning (fig. F) Koppla alltid bort verktyget från lufttillförseln innan du ändrar djupinställningen. Djupet som spikarna slås i till, kan justeras med djupinställningen på verktygets nosdel.

• För att minska djupet trycker man in inställnings- knappen (15) och för kontaktutlösaren (16) neråt.

• För att øka djupet trycker man in inställningsknappen (15) och för kontaktutlösaren (16) uppåt. Upphängningskrok Dessa verktyg har en inbyggd upphängningskrok. Kroken kan vridas åt olika håll på verktyget och kan vikas undan när den inte används. Att ta av upphängningskroken:

• Koppa bort luftslangen från kopplingen på verktyget.

• Använd tång eller nyckel för att ta av muttern på upphängningskroken från verktyget.

• Ta av upphängningskroken, brickan och spärrfjädern. Skötsel Ditt DEWALT- verktyg har tillverkats för att kunna användas länge med så lite underhåll som möjligt. Varaktig och tillfredsställande användning får man bara genom noggrann skötsel och regelbunden rengöring. Utför följande underhåll dagligen: Smörj verktyget med 5-7 droppar DEWALT:s olja för pneumatiska verktyg

• Droppa i luftintaget på ändlocket på verktyget. Avlägsna all kondens ur kompressorns tankar och slangar

• Öppna luftningskranarna eller andra tömningsventiler på kompressortankarna.

• Se till att ansamlat vatten rinner ur slangarna. Rengör magasinet, utstötaren och mekanismen till kontakutlösaren

• Rengör med tryckluft. D51256.P65 28-12-2001, 09:227778 SVENSKA Se till att alla fästförband på verktyget sitter hårt och inte är skadade

• Dra åt alla förband med lämpligt verktyg. Felsökning Följ anvisningarna nedan om något problem uppkommer. Kontakta din auktoriserade serviceverkstad om du inte kan lösa problemet. Verktyget startar inte

• Kontrollera lufttillförseln.

• Om det är kallt skall man värma verktyget. Verktyget får inte tillräcklig kraft

• Kontrollera lufttillförseln.

• Kontrollera att luftutblåsningen inte är igensatt.

• Smörj verktyget. Topplocket läcker

• Dra åt skruvarna. Verktyget hoppar över spik

• Kontrollera lufttillförseln.

• Rengör magasinet och nosen. Spik fastnar i verktyget

• Se till att bara använda spik av angiven typ.

• Dra åt skruvarna i nosen. Förbrukade maskiner och miljön När Din produkt är utsliten, skydda naturen genom att inte slänga den tillsammans med vanligt avfall. Lämna den till de uppsamlingsställen som finns i Din kommun eller till en DEWALT serviceverkstad. DEWALT service Skulle fel uppstå på maskinen, lämna då alltid in den till en auktoriserad serviceverkstad. Se aktuell prislista/katalog för vidare information elle kontakta DEWALT. På grund av forskning och utveckling kan ovanstående specifikationer ändras vilket inte meddelas separat. GARANTI

• 30 DAGARS NÖJD-KUND-GARANTI • Om du inte är fullständigt nöjd med din DEWALT- produkts prestanda behöver du endast returnera den inom 30 dagar, komplett som vid köpet, till ditt inköpsställe eller en DEWALT auktoriserad serviceverkstad för fullständig återbetalning eller utbyte. Inköpsdatum måste påvisas.

• ETT ÅRS FRI FÖREBYGGANDE SERVICE • Om din DEWALT-produkt inom 12 månader efter inköpsdatum kräver underhåll eller service, utförs detta kostnadsfritt av en auktoriserad serviceverkstad. Fri förebyggande service omfattar arbets- och reservdelskostnader för elektriska verktyg. Kostnad för tillbehör ingår ej. Inköpsdatum måste påvisas.

• ETT ÅRS GARANTI • Om din DEWALT-produkt inom 12 månader efter inköpsdatum visar defekter på grund av brister i material eller vid produktionen, garanterar vi att kostnadsfritt ersätta alla defekta delar eller, på vårt eget initiativ, att gratis ersätta produkten på villkor att:

• Produkten inte har missbrukats.

• Eventuella reparationer har utförts av auktoriserad verkstad/personal.

• Inköpsdatum kan påvisas. Denna garanti erbjuds som extra fördel och är separat från köparens föreskrivna rättigheter. För adressen till närmaste DEWALT auktoriserade serviceverkstad, se aktuell katalog för vidare information eller kontakta DEWALT. Som alternativ finns en lista på auktoriserade DEWALT serviceverkstad och kompletta detaljer om vår after-sales service tillgängliga på Internet: www.2helpU.com. D51256.P65 28-12-2001, 09:227879
