Produkttyp	Drucklufthefter
Modell	D51275K
Marke	DeWalt
Gewicht	1,75 kg
Empfohlener Arbeitsdruck	4,9 - 8,3 bar
Max. Arbeitsdruck	8,3 bar
Luftverbrauch	6,0 L/Schlag bei 6,9 bar
Arbeitsmodus	Kontakt (Schlag)
Magazinwinkel	34°
Klammernlänge	32 - 65 mm
Klammerndurchmesser	1,8 mm (15 gauge)
Antrieb	Druckluft
Luftanschluss	1/4" NPT
Schalldruckpegel	< 82 dB(A)
Schallleistungspegel	< 95 dB(A)
Hand-Arm-Vibrationspegel	2,7 m/s²
Lieferumfang	Nagler, Sequenzauslöser, Schutzbrille, Öl, Inbusschlüssel, Koffer, Handbuch
Funktionen	Sequenz- und Kontaktmodus, Tiefeneinstellung, Abzugssperre, Gürtelclip
Wartung	Tägliche Schmierung mit Druckluftöl, Reinigung mit Druckluft
Sicherheit	Kontaktfläche, Abzugssperre, Schutzbrille und Gehörschutz empfohlen

Häufig gestellte Fragen - D51275K DEWALT

Wie werden die Klammern in das Doppellademagazin geladen?

Stellen Sie sicher, dass das Werkzeug an die Druckluftversorgung angeschlossen ist. Setzen Sie die Klammern in die Ladekerbe an der Rückseite des Magazins ein und ziehen Sie den Nageltreiber nach hinten, damit er hinter den Klammern einrastet. Sie können den Treiber auch in der hinteren Position verriegeln, die Klammern laden und dann durch Drücken nach vorne entriegeln.

Wie wird ein festsitzender Nagel gelöst?

Trennen Sie den Luftschlauch und verriegeln Sie den Abzug. Blockieren Sie den Treiber in der hinteren Position, lösen Sie die vordere Verriegelung und die Halterung, um das Zylinderschloss zu öffnen. Entfernen Sie den verbogenen Nagel gegebenenfalls mit einer Zange. Wenn die Klinge in der unteren Position ist, schieben Sie sie mit einem Schraubendreher nach oben. Schließen Sie das Zylinderschloss und setzen Sie die Halterung wieder ein.

Wie wird die Eintreibtiefe eingestellt?

Trennen Sie das Werkzeug vor der Einstellung immer von der Luftversorgung. Drücken Sie die Einstelltaste an der Spitze und schieben Sie den Schalter nach oben, um die Tiefe zu erhöhen, oder nach unten, um sie zu verringern.

Welches Öl soll zur Schmierung verwendet werden?

Verwenden Sie DeWALT Druckluftwerkzeugöl oder ein handelsübliches Druckluftöl. Geben Sie täglich 5 bis 7 Tropfen in die Luftdichtung am Endkappenverschluss des Werkzeugs.

Welche Klammerntypen sind mit dem D51275K kompatibel?

Der D51275K akzeptiert Klammern mit einer Länge von 32 bis 65 mm, einem Stangendurchmesser von 1,8 mm (15 gauge) und einem Winkel von 34°.

Wie wird der Auslösemodus (Sequenz/Kontakt) geändert?

Trennen Sie den Luftschlauch und entfernen Sie alle Nägel aus dem Magazin. Entfernen Sie die Gummikappe und den Stift, dann bauen Sie die gesamte Abzugeinheit aus. Ersetzen Sie sie durch den grauen Abzug (Sequenz) oder den schwarzen Abzug (Kontakt) und bauen Sie in umgekehrter Reihenfolge wieder zusammen.

Welche Sicherheitsvorkehrungen sind bei der Verwendung zu treffen?

Tragen Sie immer eine Schutzbrille und einen Gehörschutz. Richten Sie das Werkzeug niemals auf sich selbst oder andere. Verwenden Sie nur saubere, trockene Druckluft, niemals Sauerstoff oder brennbare Gase. Trennen Sie das Werkzeug, wenn es nicht verwendet wird.

Wie wird das Werkzeug gereinigt?

Reinigen Sie regelmäßig das Magazin, den Treiber und den Mechanismus der Kontaktfläche mit Druckluft. Entleeren Sie das gesamte Kondenswasser aus den Kompressorbehältern und Schläuchen. Stellen Sie sicher, dass alle Befestigungselemente fest angezogen sind.

Welcher Luftdruck soll verwendet werden?

Der empfohlene Arbeitsdruck beträgt 4,9 bis 8,3 bar. Überschreiten Sie niemals 8,3 bar. Stellen Sie sicher, dass der Versorgungsdruck den maximalen Werkzeugdruck nicht um mehr als 10 % übersteigen kann.

Was tun, wenn das Werkzeug bei Kälte nicht funktioniert?

Halten Sie das Werkzeug vor der Verwendung so warm wie möglich. Trennen Sie den Luftschlauch, geben Sie 5 bis 10 Tropfen Druckluftwerkzeugöl (oder Winteröl mit Ethylenglykol) in den Lufteinlass. Stellen Sie den Druck auf maximal 5,5 bar ein, schließen Sie wieder an, laden Sie Nägel und lassen Sie das Werkzeug 5 bis 6 Mal in Holzabfällen laufen, bevor Sie den normalen Druck erhöhen.

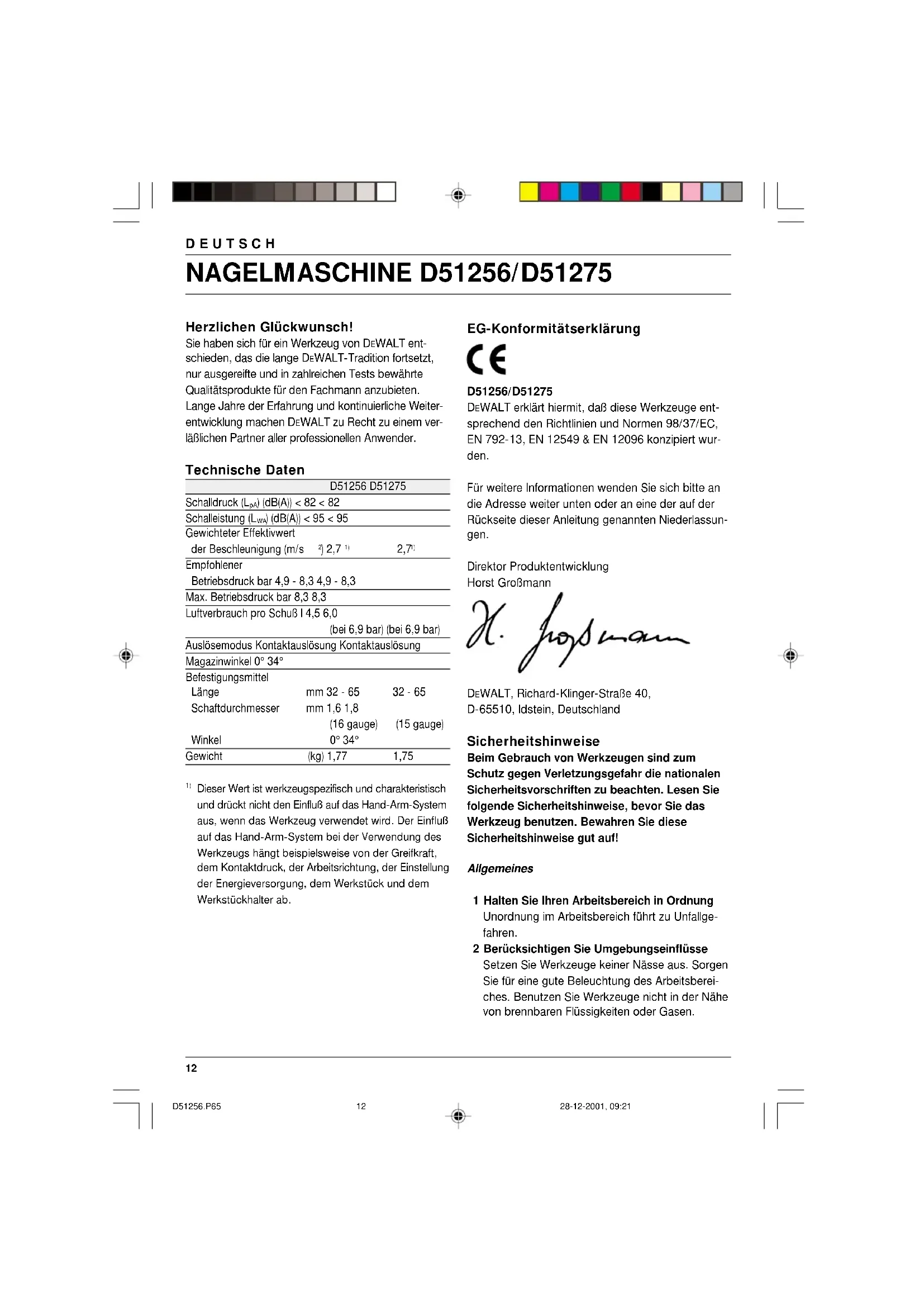

BEDIENUNGSANLEITUNG D51275K DEWALT

DEWALT, Richard-Klinger-Straße 40,

D-65510, Idstein, Tyskland

Herzlichen Glückwunsch!

Sie haben sich für ein Werkzeug von DEWALT entschieden, das die lange DEWALT-Tradition fortsetzt, nur ausgereifte und in zahlreichen Tests bewährte Qualitätsprodukte für den Fachmann anzubieten. Lange Jahre der Erfahrung und kontinuierliche Weiterentwicklung machen DEWALT zu Recht zu einem verläßlichen Partner aller professionellen Anwender.

Technische Daten

D51256 D51275
Schalldruck (LpA) (dB(A)) < 82 < 82
Schalleistung (LwA) (dB(A)) < 95 < 95
Gewichteter Effektivwertder Beschleunigung (m/s2) 2,71)		2,71)
EmpfohlenerBetriebsdruck bar 4,9 - 8,3 4,9 - 8,3
Max. Betriebsdruck bar 8,3 8,3
Luftverbrauch pro Schuß I 4,5 6,0(bei 6,9 bar) (bei 6,9 bar)
Auslösemodus Kontaktauslösung Kontaktauslösung
Magazinwinkel 0° 34°
Befestigungsmittel
Länge	mm 32 - 65	32 - 65
Schaftdurchmesser	mm 1,6 1,8(16 gauge)	(15 gauge)
Winkel	0° 34°
Gewicht	(kg) 1,77	1,75

1) Dieser Wert ist werkzeugspezifisch und charakteristisch und drückt nicht den Einfluß auf das Hand-Arm-System aus, wenn das Werkzeug verwendet wird. Der Einfluß auf das Hand-Arm-System bei der Verwendung des Werkzeugs hängt beispielsweise von der Greifkraft, dem Kontaktdruck, der Arbeitsrichtung, der Einstellung der Energieversorgung, dem Werkstück und dem Werkstückhalter ab.

EG-Konformitätserklärung

CE

D51256/D51275

DEWALT erklärt hiermit, daß diese Werkzeuge entsprechend den Richtlinien und Normen 98/37/EC, EN 792-13, EN 12549 & EN 12096 konzipiert wurden.

Für weitere Informationen wenden Sie sich bitte an die Adresse weiter unten oder an eine der auf der Rückseite dieser Anleitung genannten Niederlassungen.

Direktor Produktentwicklung Horst Großmann

DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Deutschland

Sicherheitshinweise

Beim Gebrauch von Werkzeugen sind zum Schutz gegen Verletzungsgefahr die nationalen Sicherheitsvorschriften zu beachten. Lesen Sie folgende Sicherheitshinweise, bevor Sie das Werkzeug benutzen. Bewahren Sie diese Sicherheitshinweise gut auf!

Allgemeines

1 Halten Sie Ihren Arbeitsbereich in Ordnung Unordnung im Arbeitsbereich führt zu Unfallgefahren.
2 Berücksichtigen Sie Umgebungseinflüsse Setzen Sie Werkzeuge keiner Nässe aus. Sorgen Sie für eine gute Beleuchtung des Arbeitsberei- ches. Benutzen Sie Werkzeuge nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen.

3 Halten Sie Kinder fern!

Sorgen Sie dafür, daß Kinder oder Besucher das Werkzeug nicht berühren. Jugendliche unter 16 Jahren dürfen das Werkzeug nur unter fachlicher Anleitung benutzen.

4 Bewahren Sie Ihre Werkzeuge sicher auf Unbenutzte Werkzeuge sollten in trockenen, verschlossenen Räumen und für Kinder nicht erreichbar aufbewahrt werden.

5 Tragen Sie geeignete Arbeitskleidung Tragen Sie keine weite Kleidung oder Schmuck. Sie können von sich bewegenden Teilen erfaßt werden. Beim Arbeiten im Freien sind Arbeitshandschuhe und rutschfestes Schuhwerk empfehlenswert. Tragen Sie bei langen Haaren ein Haarnetz.

6 Achten Sie auf einen sicheren Stand Achten Sie auf einen sicheren Stand, um in jeder Arbeitsposition das Gleichgewicht zu halten.

7 Seien Sie stets aufmerksam Konzentrieren Sie sich auf Ihre Arbeit. Gehen Sie vernünftig vor. Verwenden Sie das Werkzeug nicht, wenn Sie müde sind.

8 Benutzen Sie das richtige Werkzeug Die bestimmungsgemäße Verwendung ist in dieser Betriebsanleitung beschrieben. Verwenden Sie keine zu schwachen Werkzeuge oder Vorsatzgeräte für schwere Arbeiten. Mit dem richtigen Werkzeug erzielen Sie eine optimale Qualität und gewährleisten Ihre persönliche Sicherheit. Warnung! Das Verwenden anderer als der in dieser Anleitung empfohlenen Vorsatzgeräte und Zubehörteile oder die Ausführung von Arbeiten mit diesem Werkzeug, die nicht der bestimmungsgemäßen Verwendung entsprechen, kann zu Unfallgefahren führen.

9 Pflegen Sie Ihre Werkzeuge mit Sorgfalt Halten Sie Ihre Werkzeuge scharf und sauber, um gut und sicher arbeiten zu können. Befolgen Sie die Wartungsvorschriften und die Hinweise für den Werkzeugwechsel. Halten Sie alle Schalter trocken, sauber und frei von Öl und Fett.

10 Kontrollieren Sie Ihr Werkzeug auf Beschädigungen Vor Gebrauch ist das Werkzeug auf einwandfreie und bestimmungsgemäße Funktion zu überprüfen. Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und ob Teile beschädigt sind.

Sämtliche Teile müssen richtig montiert sein, um den einwandfreien Betrieb des Werkzeuges zu gewährleisten. Beschädigte Teile und Schutzvorrichtungen müssen vorschriftsgemäß repariert oder ausgewechselt werden.

11 Lassen Sie Reparaturen nur von einer DEWALT-Kundendienstwerkstatt ausführen Dieses Werkzeug entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur von einer DEWALT-Kundendienstwerkstatt ausgeführt werden, andernfalls kann Unfallgefahr für den Betreiber entstehen.

Zusätzliche Sicherheitsanweisungen für Druckluftnagelmaschinen

• Tragen Sie stets eine Schutzbrille.
• Tragen Sie stets einen Gehörschutz.
• Verwenden Sie ausschließlich die im Handbuch angegebenen Befestigungsmittel.
• Verwenden Sie keine Ständer, um das Werkzeug an einer Halterung zu befestigen.
• Verwenden Sie das Werkzeug ausschließlich für den in diesem Handbuch angegebenen Zweck.

- Vergewissern Sie sich vor jeder Arbeit mit dem Gerät, daß der Sicherheits- und Auslöse-mechanismus einwandfrei arbeitet und sämtliche Muttern und Schrauben fest sitzen.

- Verwenden Sie für den Anschluß an das Druckluft-system Schnellkupplungen. Das dichtungslose Anschlußstück muß so am Werkzeug angebracht werden, daß die Druckluft nach dem Trennen im Werkzeug bleibt.

- Verwenden Sie immer saubere, trockene Druckluft. Verwenden Sie kein Sauerstoff oder brennbare Gase als Energiequelle für dieses Werkzeug.

- Schließen Sie dieses Werkzeug nur dann an einer Luftversorgung an, wenn der maximal zulässige Druck des Werkzeugs nicht mehr als 10% überschritten wird. Bei höheren Druckwerten muß ein Druckminderventil mit nachgeschaltetem Sicherheitsventil in die Druckluftversorgung eingebaut werden.

- Verwenden Sie ausschließlich Schläuche mit Nennwerten, die den maximalen Betriebsdruck des Werkzeugs überschreiten.

DEUTSCH

• Vor dem Transport des Werkzeugs trennen Sie es vom Druckluftsystem, besonders in Fällen, wo Leitern verwendet werden oder wo beim Transport ungewöhnliche Körperhaltungen eingenommen werden müssen.
• Wenn das Werkzeug nicht gebraucht wird, trennen Sie es von der Druckluftversorgung.
• Vermeiden Sie einen Verschleiß oder eine Beschädigung des Werkzeugs, wie beispielsweise durch:
• Stranz- oder Gravurarbeiten
• Veränderungen, die vom Hersteller nicht zugelassen sind
• Ein Führen entlang von Schablonen, die aus hartem Material wie Stahl bestehen
• Fallen lassen oder über den Boden schieben
• Zuviel Druck ausüben
• Verwenden Sie das Werkzeug nicht als Hammer.
• Richten Sie Befestigungswerkzeuge niemals auf Sie selbst oder andere Personen.
• Halten Sie das Werkzeug während der Arbeit so, daß im Falle eines Rückstoßes durch einen Ausfall der Energieversorgung oder durch harte Stellen im Werkstück keine Verletzungen am Kopf oder am Körper verursacht werden können.
• Lösen Sie das Befestigungswerkzeug niemals im freien Raum aus.
• Tragen Sie das Werkzeug im Arbeitsbereich nur am Griff und niemals mit betätigtem Auslöser.
• Berücksichtigen Sie die Bedingungen im Arbeitsbereich. Befestigungsmittel können dünne Werkstücke durchdringen oder von den Ecken und Kanten des Werkstücks abrutschen, was Personen gefährden kann.
• Treiben Sie keine Befestigungsmittel in der Nähe der Werkstückkanten ein.
• Treiben Sie keine Befestigungsmittel oben auf bereits vorhandenen Befestigungsmitteln ein.
• Verwenden Sie ausschließlich die vom Hersteller oder seinem autorisieren Vertreter angegebenen Ersatzteile.
• Lassen Sie Reparaturen nur vom Hersteller oder seinem autorisierten Vertretern ausführen, die die Information in diesem Handbuch sorgfältig berücksichtigen und die entsprechenden Werkzeuge und Ausrüstungen haben.
• Zerlegen oder blockieren Sie niemals Teile des Befestigungswerkzeugs, wie beispielsweise das Sicherheitsjoch.

- Lassen Sie das Werkzeug richtig und in regelmäßigen Abständen warten.

Es befinden sich folgende Bildzeichen auf dem Werkzeug:

Pneumatikwerkzeug mit Sicherheitsjoch.

Verwenden Sie das Werkzeug niemals auf einer Leiter.

Magazinwinkel.

Maximale Anzahl an Nägeln im Magazin.

Nageldurchmesser.

Nagellänge.

Max. Betriebsdruck.

Überprüfen der Lieferung

Die Verpackung enthält:

1 Nagelmaschine

1 Folgeauslöser

1 Schutzbrille

1 Flasche DeWALT Öl für Pneumatikwerkzeuge

2 Innensechskantschlüssel

1 Transportkoffer

1 Bedienungsanleitung

1 Explosionszeichnung

- Vergewissern Sie sich, daß das Elektrowerkzeug sowie die Zubehörteile beim Transport nicht beschädigt wurden.

- Lesen Sie vor der Inbetriebnahme die Bedienungsanleitung gründlich durch.

Beschreibung (Abb. A)

Ihre Nagelmaschine D51256/D51275 wurde zum Eintreiben von Befestigungsmitteln in Holzwerkstücke konstruiert.

1 Auslöser/Einschaltsperre
2 Luftanschlußstück
3 Kontaktanschlag
4 Magazin

Zusammenbau und Einstellung

Wahl des Auslösers

Diese Werkzeuge sind mit einem Schlagauslöser zusammengebaut. Ein Folgenauslöser befindet sich ebenfalls in der Originalverpackung. Definition des

"Schlagauslösers" und des "Folgeauslösers" siehe unten.

• Beim grauen Auslöser mit dem auf der Seite aufgedruckten einzelnen Nagel handelt es sich um den Folgeauslöser. Wird dieser Satz eingebaut, so arbeitet das Werkzeug im Folgeauslösemodus.
• Beim schwarzen Auslöser mit den auf der Seite aufgedruckten drei Nägeln handelt es sich um den Schlagauslöser. Wird dieser Satz eingebaut, so arbeitet das Werkzeug im Schlagauslösemodus.

Ausbau des Auslösers (Abb. B)

• Trennen Sie die Luftleitung vom Werkzeug.
- Entfernen Sie alle Nägel aus dem Magazin.
- Entfernen Sie die Gummihülse (5) aus dem Ende des Führungsstifts (6).
- Entfernen Sie den Führungsstift.
- Entfernen Sie die Auslöserbaugruppe (7).

Anbringen des Auslösers (Abb. B)

• Wählen Sie den entsprechenden Auslöser.
• Setzen Sie die Auslöserbaugruppe in den entsprechenden Freiraum ein, und stellen Sie sicher, daß die Auslöserfeder (8) richtig sitzt.
• Stecken Sie den Führungsstift (6) durch den Werkzeugrahmen, die Kontaktanschlagführung und die Auslöserbaugruppe.
• Schieben Sie die Gummihülse (5) auf das Ende des Führungsstifts.

Luftanschlußstück (Abb. A)

Diese Werkzeuge haben ein 1/4"-Standard-Rohrgewinde für das Luftanschlußstück (2).

- Umwickeln Sie das männliche Ende des Anschlußstücks mit Teflon-Band, um Luftlecks zu vermeiden.

- Schrauben Sie das Anschlußstück in die Endkappe und ziehen Sie es fest an.

Gebrauchsanweisung

Beachten Sie immer die Sicherheits-hinweise und die gültigen Vorschriften.

Vorbereiten des Werkzeugs (Abb. C)

• Lassen Sie sämtliche Kondensation aus den Luftkompressortanks und Schläuchen ab.
• Schmieren Sie das Werkzeug. Siehe "Wartung".
• Entfernen Sie alle Nägel aus dem Magazin.
• Sichern Sie den Nagelschieber (11) in der hinteren Stellung.
• Vergewissern Sie sich, daß sich der Kontaktanschlag (3) und der Nagelschieber (11) ungehindert bewegen können.

Verwenden Sie das Werkzeug nicht, wenn sich der Kontaktanschlag oder der Nagelschieber nicht ungehindert bewegen können.

• Vergewissern Sie sich, daß der Druck der Luftversorgung den maximal empfohlenen Betriebsdruck unterschreitet.
• Verbinden Sie den Luftschlauch mit dem Anschlußstück am Werkzeug.
• Stellen Sie fest, ob Lecks im Bereich der Ventile und Dichtungen hörbar sind.
• Stellen Sie den Luftdruck auf den empfohlenen Mindestbetriebsdruck ein.

Verwenden Sie niemals ein undichtes Werkzeug oder ein Werkzeug mit beschädigten Teilen.

Betrieb bei kalten Witterungsbedingungen

Werden die Werkzeuge bei Temperaturen unterhalb des Gefrierpunkts betrieben:

• Halten Sie das Werkzeug so warm wie möglich, bevor Sie es verwenden.
  • Trennen Sie die Luftleitung vom Werkzeug.
• Geben Sie 5-10 Tropfen DeWALT-Öl für Pleumatikwerkzeuge (oder Winter-Pneumatiköl mit Ethylenglykol) in den Lufteinlaß.
• Stellen Sie den Luftdruck auf maximal 5.5 bar ein.

DEUTSCH

• Verbinden Sie den Luftschlauch mit dem Anschlußstück am Werkzeug.
• Laden Sie die Nägel wie unten beschrieben in das Magazin.
• Lösen Sie das Werkzeug 5 bis 6 Mal in einem Holzrest aus, um die O-Ringe zu schmieren.
• Erhöhen Sie den Luftdruck auf den normalen Betriebsdruck.
• Verwenden Sie das Werkzeug auf die normale Art und Weise.

Betrieb bei heißen Witterungsbedingungen

Das Werkzeug sollte normal arbeiten. Vermeiden Sie Hitze durch direkte Sonneneinstrahlung, um zu verhindern, daß die Anschläge, O-Ringe und andere Gummiteile beschädigt werden.

Laden des Werkzeugs (Abb. C)

Diese Werkzeuge sind mit einem Doppellademagazin ausgestattet.

Verbinden Sie das Werkzeug immer zuerst mit der Luftversorgung, bevor die Nägel geladen werden.

• Wählen Sie einen entsprechenden zusammengestellten Nagelschaft. Siehe "Technische Daten".
• Laden Sie das Magazin mit Hilfe einer der nachfolgenden Methoden:

Laden und Sichern

• Setzen Sie den Nagelschaft (die Nagelschäfte) in den Ladeschlitz hinten im Magazin.
• Ziehen Sie den Nagelschieber (11) nach hinten, so daß er hinter die Nägel fällt.

Sichern und Laden

• Sichern Sie den Nagelschieber (11) in der hinteren Stellung.
• Setzen Sie den Nagelschaft (die Nagelschäfte) in den Ladeschlitz hinten im Magazin.
• Entriegeln Sie den Nagelschieber, indem Sie ihn nach vorne schieben. Schieben Sie den Nagelschieber dann vorsichtig nach vorne, um ihn gegen die Nägel zu drücken.

Auslösen des Werkzeugs (Abb. D)

Diese Werkzeuge sind mit Auslöser/Einschaltsperre (1) ausgestattet. Nach rechts gedreht verhindert dieser Schalter, daß das Werkzeug ausgelöst wird. Befindet sich der Schalter in der Mitte, so ist das Werkzeug vollständig funktionsfähig. Dieses Werkzeug läßt sich in zwei Betriebsarten benutzen: Folgeauslösemodus oder Schlagauslösemodus. Durch den am Werkzeug angebrachten Auslöser wird der Auslösemodus bestimmt.

Folgeauslösemodus

Der Folgeauslösemodus wird für das Nageln mit Unterbrechungen verwendet, bei dem ein sehr vorsichtiges und genaues Plazieren gewünscht wird.

• Bringen Sie den grauen Auslöser wie oben beschrieben an.
• Drücken Sie den Kontaktanschlag gegen die Arbeitsfläche.
• Ziehen Sie den Auslöser, um das Werkzeug auszulösen. Bei jedem Ziehen des Auslösers und gegen die Arbeitsfläche gedrücktem Kontaktanschlag wird ein Nagel eingetrieben.

Schlagauslösung

Der Schlagauslösemodus wird für ein schnelles Nageln auf flachen, stationären Flächen verwendet.

• Bringen Sie den schwarzen Auslöser wie oben beschrieben an.
• Um einen einzelnen Nagel einzutreiben: Bedienen Sie das Werkzeug auf die gleiche Art und Weise wie beim Folgeauslösemodus.
• Um mehrere Nägel einzutreiben: Ziehen Sie zunächst den Auslöser, und drücken Sie anschließend den Kontaktanschlag wiederholt gegen die Arbeitsfläche.

Halten Sie den Auslöser nicht gedrückt, wenn das Werkzeug nicht verwendet wird. Lassen Sie die Auslöser-Einschalt-sperre in der Rechtsstellung, um ein versehentliches Auslösen zu verhindern, wenn das Werkzeug nicht verwendet wird.

Befreien eines verklemmten Nagels (Abb. E)

Falls ein Nagel im Nasenstück eingeklemmt ist, folgen Sie diesen Anweisungen, um den Nagel zu entfernen:

• Trennen Sie die Luftleitung vom Werkzeug.
- Sichern Sie den Auslöser mit der Einschaltssperre.
- Sichern Sie den Nagelschieber (11) in der hinteren Stellung.
- Klappen Sie die vordere Klinke (12) nach oben und bewegen Sie die Halterung (13) aus dem Weg, so daß der Zylinder (14) betätigt werden kann.
- Entfernen Sie den verbogenen Nagel gegebenenfalls mit einer Zange.
- Befindet sich der Austreiber in der unteren Stellung, schieben Sie ihn mit einem Schraubendreher nach oben.
- Schließen Sie den Zylinder (14), und bringen Sie die Halterung (13) in ihre Ausgangslage zurück.
- Drücken Sie die vordere Klinke (12) in die verriegelte Stellung.
- Verbinden Sie den Luftschlauch mit dem Anschlußstück am Werkzeug.
- Laden Sie Nägel in das Magazin.
Siehe "Laden des Werkzeugs".
- Entriegeln Sie den Nagelschieber, indem Sie ihn nach vorne schieben. Schieben Sie den Nagelschieber dann vorsichtig nach vorne, um ihn gegen die Nägel zu drücken.

Falls sich Nägel häufig im Nasenstück verklemmen, lassen Sie das Werkzeug von einer DeWALT-Kundendienstwerkstatt instandsetzen.

Tiefeneinstellung (Abb. F)

Trennen Sie das Werkzeug immer von der Luftversorgung, bevor Sie die Tiefeneinstellung verändern.

Die Tiefe, mit der die Nägel eingetrieben werden, kann mit Hilfe der Tiefeneinstellung am Nasenstück des Werkzeugs eingestellt werden.

- Um die Tiefe zu verringern, drücken Sie den Einstellknopf (15) und schieben Sie den Gleitschalter (16) nach unten.

- Um die Tiefe zu erhöhen, drücken Sie den Einstellknopf (15) und schieben Sie den Gleitschalter (16) nach oben.

Riemen/Sparrenhaken

Diese Werkzeuge haben einen integrierten Riemen/ Sparrenhaken. Der Haken kann auf jede Werkzeugseite gedreht und aus dem Weg geklappt werden, wenn er nicht verwendet wird.

Um den Riemen/Sparrenhaken zu entfernen:
- Trennen Sie den Luftschlauch vom Anschlußstück am Werkzeug.
- Verwenden Sie eine Zange oder einen Schraubenschlüssel, um die Mutter für den Riemen/Sparrenhaken von der Endkappe des Werkzeugs zu entfernen.
- Entfernen Sie den Riemen/Sparrenhaken, die Unterlegscheibe und die Rastfeder.

Wartung

Ihr DeWALT-Werkzeug wurde für eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein dauerhafter, einwandfreier Betrieb setzt eine regelmäßige Pflege und Reinigung voraus.

Führen Sie die folgenden Wartungsmaßnahmen täglich durch:

Schmieren Sie das Werkzeug mit 5-7 Tropfen DeWALT-Öl für Pneumatikwerkzeuge.

- Geben Sie die Tropfen in das Luftanschlußstück an der Endkappe des Werkzeugs.

Lassen Sie sämtliche Kondensation aus den Luftkompressortanks und Schläuchen ab.

• Öffnen Sie die Hähne bzw. sonstigen
  Ablaßventile an den Kompressionstanks.
• Lassen Sie angesammeltes Wasser aus den Schläuchen ab.

Reinigen Sie das Magazin, den Schieber und den Kontaktanschlagmechanismus.

- Reinigen Sie die Teile mit Druckluft.

DEUTSCH

Stellen Sie sicher, daß sämtliche Befestigungen am Werkzeug fest sitzen und nicht beschädigt sind.

- Ziehen Sie lose Befestigungen mit einem entsprechenden Werkzeug an.

Störungsbehebung

Falls Ihr Gerät nicht ordnungsgemäß funktioniert, befolgen Sie folgende Hinweise. Falls die Störung damit nicht behoben wird, wenden Sie sich bitte an Ihren Kundendienst.

Das Werkzeug arbeitet nicht.

• Überprüfen Sie die Luftversorgung.
• Ist die Temperatur zu niedrig, wärmen Sie das Werkzeug auf.

Das Werkzeug liefert nicht genügend Leistung.

• Überprüfen Sie die Luftversorgung.
• Überprüfen Sie, ob der Luftauslaß frei ist.
  • Schmieren Sie das Werkzeug.

Recycling (nicht zutreffend für Österreich und die Schweiz)

Elektrowerkzeuge enthalten Roh- und Kunststoffe, die recycelt werden können und Stoffe, die fachgerecht entsorgt werden müssen. DEWALT und andere namhafte Hersteller von Elektrowerkzeugen haben ein Recycling-Konzept entwickelt, das dem Handel und dem Anwender eine problemlose Rückgabe von Elektrowerkzeugen ermöglicht. Ausgediente netz- und akkubetriebene DEWALT-Werkzeuge können beim Handel abgegeben oder direkt an DEWALT eingeschickt werden. Beim Recycling werden sortenreine Rohstoffe (Kupfer, Aluminium, etc.) und Kunststoffe gewonnen und nicht verwertbare Reststoffe verantwortungsvoll entsorgt. Voraussetzung für den Erfolg ist das Engagement von Anwendern, Handel und Markenherstellern.

Aus der oberen Kappe strömt Luft.

• Ziehen Sie die Kappenschrauben fest.

Das Werkzeug läßt Nägel aus.

• Überprüfen Sie die Luftversorgung.
  • Schmieren Sie das Werkzeug.
• Reinigen Sie das Magazin und das Nasenstück.

Befestigungsmittel verklemmen sich im Werkzeug.

• Vergewissern Sie sich, daß nur Befestigungsmittel des spezifizierten Typs verwendet werden.
• Ziehen Sie die Nasenstückschrauben an.

GARANTIE

• 30 TAGE GELD ZURÜCK GARANTIE •

Wenn Sie mit der Leistung Ihres DeWALT-Elektrowerkzeuges nicht völlig zufrieden sind, können Sie es unter Vorlage des Original-Kaufbeleges ohne weiteres innerhalb von 30 Tagen bei Ihrem DeWALT-Händler im Original-Lieferumfang zurückgeben und erhalten Ihr Geld zurück. Die Geld zurück Garantie gilt nicht auf Zubehör.

• 1 JAHR KOSTENLOSE INSPEKTION •

Innerhalb der ersten 12 Monate nach dem Kauf werden Wartungs- oder Kundendienstleistungen für Ihr DEWALT-Elektrowerkzeug unter Vorlage des Original-Kaufbeleges von einer DEWALT-Kundendienstwerkstatt ausgeführt. Diese Leistung ist im Kaufpreis eingeschlossen.

• 1 JAHR GARANTIE •

Die Garantiefrist von 12 Monaten gilt für alle DEWALT-Elektrowerkzeuge und beginnt mit dem Kaufdatum, das durch den Original-Kaufbeleg nachgewiesen werden muß. In dieser Zeit garantieren wir:

• Kostenlose Beseitigung eventueller Störungen
• Kostenlosen Ersatz aller schadhaften Teile
• Kostenlosen und fachmännischen Reparaturservice
• Voraussetzung ist, daß der Fehler nicht auf unsachgemäße Behandlung zurückzuführen ist und nur Original-DEWALT-Zubehörteile verwendet wurden, die ausdrücklich von DEWALT als zum Betrieb mit DEWALT-Elektrowerkzeugen geeignet bezeichnet worden sind.

Den Standort Ihres nächstgelegenen Händlers oder Ihrer Kundendienst-Werkstatt erfahren Sie unter der entsprechenden Telefonnummer auf der Rückseite. Eine Übersicht über die DEWALT-Kundendienstwerkstätte und weitere Informationen finden Sie auch im Internet: www.2helpU.com.

Mit dieser Garantieerklärung erhalten Sie eine zusätzliche Sicherheit. Sie schränkt jedoch in keinem Falle Ihre gesetzlichen Gewährleistungsrechte ein, die Sie gegenüber demjenigen haben, bei dem Sie das Gerät gekauft haben. Sie können nach Ihrer Wahl diese in gewissem Umfange weitergehenden Rechte (Minderung des Kaufpreises oder Rückgängigmachung des Kaufes) auch Ihrem Verkäufer gegenüber geltend machen.

ENGLISH

NAILER D51256/D51275

Congratulations!

DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Germany

Safety instructions

DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Alemania

DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Allemagne

DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Germania

DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Saksa

Turvallisuusohjeet

DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Almanya

DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Γερμανία

Οδηγίες ασφαλείας

Deutschland DeWALT Tel: [phone]

Richard-Klinger-Straße Fax: [phone]

65510 Idstein www.dewalt.de

Ελλάς Black & Decker (Hellas) S.A. Τηλ: [phone]Στράβωνος 7 & Bouλιαγμένης 159Γλυφάδα 16674, Αθήνα		Φαξ: [phone]Service: [phone]
España	DEWALT Tel: [phone]Parque de Negocios “Mas Blau”Edificio Muntadas, c/Bergadá, 1, Of. A608820 El Prat de Llobregat (Barcelona)	Fax: [phone]
France	DEWALT Tel: [phone]Le PaisyBP 21, 69571 Dardilly Cedex	Fax: [phone]
HelvetiaSchweiz	DEWALT ROFO KundendienstGewerbezone Seeblick3213 Kleinbösingen	Tel: 026 - 674 93 93Fax: 026 - 674 93 94www.dewalt.ch
Ireland	DEWALTCalpe House Rock HillBlack Rock, Co. Dublin	Tel: [phone]Fax: [phone]
Italia	DEWALTViale Elvezia 220052 Monza (Mi)	Tel: [phone]Fax: [phone]
Nederland	DEWALTFlorijnstraat 104879 AH Etten-Leur	Tel: [phone]Fax: [phone]www.dewalt.benelux.com
Norge	DEWALT Tel: [phone]Strømsveien 3441011 Oslo	Fax: [phone]www.dewalt-nordic.com
Österreich	DEWALT Tel: 01 - 66116 - 0Werkzeugevertriebs GmbHErlaaerstraße 165, Postfach 320,1231 Wien	Fax: 01 - 66116 - 14www.dewalt.at
Portugal	DEWALTRua Egas Moniz 173João do Estoril, 2766-651 Estoril	Tel: [phone]Fax: [phone]
Suomi	DEWALTPalotie 301610 Vantaa	Puh: 98 2545 40Fax: [phone]www.dewalt-nordic.com
	Brandvägen 301610 Vanda	Tel: [phone]Fax: [phone]www.dewalt-nordic.com
Sverige	DEWALTBox 603421 26 Västra Frölunda, Besöksadr. Ekonomivägen 11 www.dewalt-nordic.com	Tel: [phone]Fax: [phone]
Türkiye	DEWALTMerkez Mahallesi, Köyaltı Mevkii, Şahnur Sokak(OTTO Binası) 34530 Yenibosna/İstanbul (PBX)	Tel: [phone]Faks: 021 26 39 06 35
United Kingdom609121-00	DEWALT210 Bath RoadSlough, Berks SL1 3YD	Tel: [phone]Fax: [phone]
