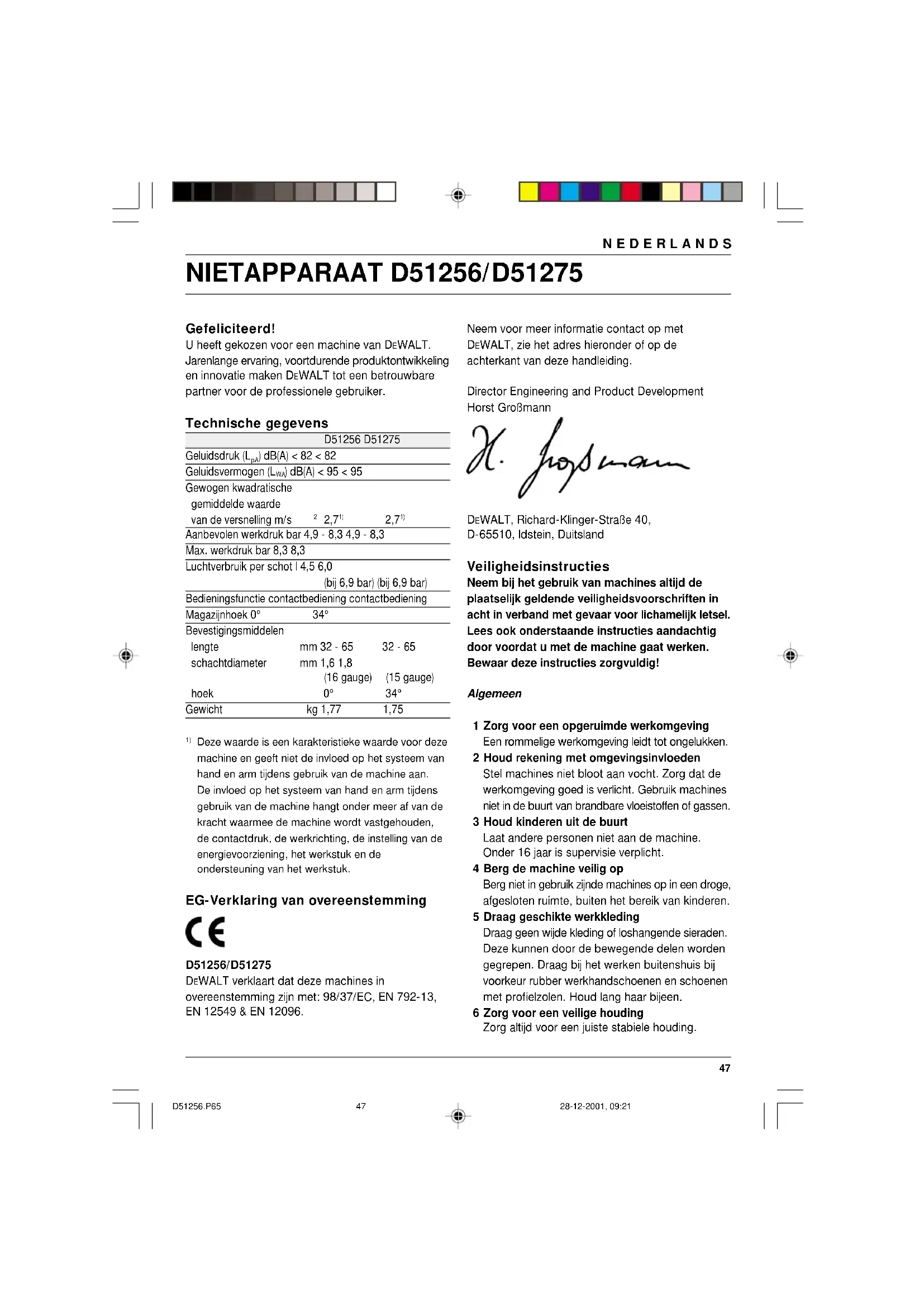

GEBRUIKSAANWIJZING D51275K DEWALT

Gefeliciteerd! U heeft gekozen voor een machine van DEWALT. Jarenlange ervaring, voortdurende produktontwikkeling en innovatie maken DEWALT tot een betrouwbare partner voor de professionele gebruiker. Technische gegevens D51256 D51275 Geluidsdruk (L

) dB(A) < 95 < 95 Gewogen kwadratische gemiddelde waarde van de versnelling m/s

Aanbevolen werkdruk bar 4,9 - 8,3 4,9 - 8,3 Max. werkdruk bar 8,3 8,3 Luchtverbruik per schot l 4,5 6,0 (bij 6,9 bar) (bij 6,9 bar) Bedieningsfunctie contactbediening contactbediening Magazijnhoek 0° 34° Bevestigingsmiddelen lengte mm 32 - 65 32 - 65 schachtdiameter mm 1,6 1,8 (16 gauge) (15 gauge) hoek 0° 34° Gewicht kg 1,77 1,75

Deze waarde is een karakteristieke waarde voor deze machine en geeft niet de invloed op het systeem van hand en arm tijdens gebruik van de machine aan. De invloed op het systeem van hand en arm tijdens gebruik van de machine hangt onder meer af van de kracht waarmee de machine wordt vastgehouden, de contactdruk, de werkrichting, de instelling van de energievoorziening, het werkstuk en de ondersteuning van het werkstuk. EG-Verklaring van overeenstemming D51256/D51275 DEWALT verklaart dat deze machines in overeenstemming zijn met: 98/37/EC, EN 792-13, EN 12549 & EN 12096. Neem voor meer informatie contact op met DEWALT, zie het adres hieronder of op de achterkant van deze handleiding. Director Engineering and Product Development Horst Großmann DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Duitsland Veiligheidsinstructies Neem bij het gebruik van machines altijd de plaatselijk geldende veiligheidsvoorschriften in acht in verband met gevaar voor lichamelijk letsel. Lees ook onderstaande instructies aandachtig door voordat u met de machine gaat werken. Bewaar deze instructies zorgvuldig! Algemeen 1 Zorg voor een opgeruimde werkomgeving Een rommelige werkomgeving leidt tot ongelukken. 2 Houd rekening met omgevingsinvloeden Stel machines niet bloot aan vocht. Zorg dat de werkomgeving goed is verlicht. Gebruik machines niet in de buurt van brandbare vloeistoffen of gassen. 3 Houd kinderen uit de buurt Laat andere personen niet aan de machine. Onder 16 jaar is supervisie verplicht. 4 Berg de machine veilig op Berg niet in gebruik zijnde machines op in een droge, afgesloten ruimte, buiten het bereik van kinderen. 5 Draag geschikte werkkleding Draag geen wijde kleding of loshangende sieraden. Deze kunnen door de bewegende delen worden gegrepen. Draag bij het werken buitenshuis bij voorkeur rubber werkhandschoenen en schoenen met profielzolen. Houd lang haar bijeen. 6 Zorg voor een veilige houding Zorg altijd voor een juiste stabiele houding. D51256.P65 28-12-2001, 09:214748 NEDERLANDS 7 Blijf voortdurend opletten Houd uw aandacht bij uw werk. Ga met verstand te werk. Gebruik de machine niet als u niet geconcentreerd bent. 8 Gebruik de juiste machine Het gebruik volgens bestemming is beschreven in deze handleiding. Gebruik geen lichte machine of hulpstukken voor het werk van zware machines. De machine werkt beter en veiliger indien u deze gebruikt voor het beoogde doel. Waarschuwing! Gebruik ter voorkoming van lichamelijk letsel uitsluitend de in deze gebruiksaanwijzing aanbevolen accessoires en hulpstukken. Gebruik de machine uitsluitend voor het beoogde doel. 9 Onderhoud de machine met zorg Houd de machine schoon om beter en veiliger te kunnen werken. Houdt u aan de instructies met betrekking tot het onderhoud en het vervangen van accessoires. Houd de bedieningsorganen droog en vrij van olie en vet. 10 Controleer de machine op beschadigingen Controleer de machine vóór gebruik zorgvuldig op beschadigingen om er zeker van te zijn dat deze naar behoren zal functioneren. Controleer of de bewegende delen niet klemmen, verdraaid of gebroken zijn. Ga na of de accessoires en hulpstukken correct zijn gemonteerd en of aan alle andere voorwaarden voor een juiste werking is voldaan. Ga bij vervanging of reparatie van beschadigde veiligheidsinrichtingen of defecte onderdelen te werk zoals aangegeven. 11 Wendt u voor reparaties tot een erkend DEWALT Service-center Deze machine voldoet aan alle geldende veiligheidsvoorschriften. Ter voorkoming van ongevallen mogen reparaties uitsluitend door daartoe bevoegde technici worden uitgevoerd. Aanvullende veiligheidsinstructies voor pneumatische nietapparaten

• Draag altijd een veiligheidsbril.

• Draag altijd gehoorbescherming.

• Gebruik alleen de bevestigingsmiddelen die in deze handleiding zijn gespecificeerd.

• Gebruik geen standers om het apparaat op een steun te monteren.

• Gebruik het apparaat niet voor enig ander doel dan gespecificeerd in deze handleiding.

• Controleer voor ieder gebruik of het veiligheids- en trekkermechanisme goed functioneert en of alle bouten en moeren goed vast zitten.

• Gebruik snelkoppelingen voor aansluiting op het persluchtsysteem. Monteer de niet-afsluitbare nippel op zo’n manier dat er na het ontkoppelen geen perslucht in het apparaat achter blijft.

• Gebruik altijd schone, droge perslucht. Gebruik geen zuurstof of brandbare gassen als energiebron voor dit apparaat.

• Sluit het apparaat alleen aan op een luchttoevoer waar de maximaal toelaatbare druk van het apparaat niet meer dan 10% kan worden overschreden. Wanneer de druk hoger is, moet een drukreduceerventiel inclusief een benedenveiligheidsventiel in de drukluchttoevoer worden ingebouwd.

• Gebruik alleen slangen met hogere specificaties dan de maximum bedrijfsdruk van het apparaat.

• Ontkoppel het apparaat van het persluchtsysteem, voor u het apparaat gaat vervoeren, speciaal waar ladders worden gebruikt of waar een ongebruikelijke lichaamshouding wordt aangenomen tijdens het vervoer.

• Ontkoppel het apparaat van de luchttoevoer indien niet in gebruik.

• Voorkom verzwakking of beschadiging van het apparaat, bijvoorbeeld door: - doorboren of krassen - wijzigingen die niet geautoriseerd zijn door de fabrikant - geleiding langs mallen gemaakt van harde materialen zoals staal - laten vallen of schuiven over de vloer - het uitoefenen van extreme kracht

• Gebruik het apparaat niet als hamer.

• Richt nooit een werkend nietapparaat op uzelf of een ander persoon.

• Houd tijdens het werken het apparaat zo vast dat geen verwondingen aan hoofd of lichaam kunnen ontstaan wanneer het apparaat plotseling terug springt als gevolg van een onderbreking in de energietoevoer of harde vlakken in het werkstuk.

• Bedien het nietapparaat nooit in de vrije ruimte.

• Draag in de werkplaats het apparaat altijd aan een handgreep en houd nooit een vinger op de trekker. D51256.P65 28-12-2001, 09:214849 NEDERLANDS

• Maak uzelf vertrouwd in het werkgebied. Nietapparaten kunnen dunne werkstukken doorboren of kunnen van de hoeken en randen van het werkstuk wegglijden, en op deze manier mensen in gevaar brengen.

• Schiet geen bevestigingsmiddelen dicht bij de rand van een werkstuk.

• Schiet geen bevestigingsmiddelen boven op andere bevestigingsmiddelen.

• Gebruik alleen reserveonderdelen die worden aanbevolen door de fabrikant of de servicecentra.

• Laat reparaties alleen door de fabrikant of servicecentra uitvoeren. Houd u bij reparaties nauwgezet aan de instructies in deze handleiding en gebruik de juiste gereedschappen.

• Haal geen onderdelen uit elkaar of blokkeer geen onderdelen zoals het veiligheidsjuk van het nietapparaat.

• Voer regelmatig onderhoud aan het apparaat uit. Op de machine vindt u de volgende pictogrammen: Pneumatische machine met veiligheidsjuk. Gebruik deze machine niet op een ladder. Magazijnhoek. Maximum aantal nieten in magazijn. Nietdiameter. Nietlengte. Max. werkdruk. Inhoud van de verpakking De verpakking bevat: 1 Nietapparaat 1 Trekker voor opeenvolgende actie 1 Veiligheidsbril 1 Fles DEWALT pneumatisch gereedschapsolie 2 Inbussleutels 1 Transportkoffer 1 Handleiding 1 Onderdelentekening

• Controleer de machine, losse onderdelen en accessoires op transportschade.

• Lees deze handleiding rustig en zorgvuldig door voordat u met de machine gaat werken. Beschrijving (fig. A) Uw nietapparaat D51256/D51275 is ontworpen om bevestigingsmiddelen in houten werkstukken te schieten. 1 Trekker/blokkeerknop 2 Luchtaansluiting 3 Uitschakelmechanisme 4 Magazijn Monteren en instellen Trekkerkeuze Deze machines zijn uitgerust met een trekker voor schokactie. In de originele verpakking zit ook een trekker voor opeenvolgende actie. Zie onder voor de definities van “schokactie” en “opeenvolgende actie”. - De grijze trekker, met een enkele niet afgebeeld op de zijkant, is de trekker voor opeenvolgende actie. Wanneer deze kit gemonteerd is, werkt de machine in de opeenvolgende actie-modus. - De zwarte trekker, met drie nieten afgebeeld op de zijkant, is de trekker voor schokactie. Wanneer deze kit gemonteerd is, werkt de machine in de schokactie-modus. Verwijderen van de trekker (fig. B)

• Ontkoppel de luchtleiding van de machine.

• Verwijder alle nieten uit het magazijn.

• Verwijder de rubberen pakkingsring (5) van het uiteinde van de deuvel (6).

• Verwijder de deuvel.

• Verwijder de trekkereenheid (7). Plaatsen van de trekker (fig. B)

• Selecteer de juiste trekker.

• Steek de trekkereenheid in de trekkerholte, en zorg ervoor dat de trekkerveer (8) goed zit. D51256.P65 28-12-2001, 09:214950 NEDERLANDS

• Steek de deuvel (6) door het frame van de machine, de geleider van het uitschakelmechanisme en de trekkereenheid.

• Duw de rubberen pakkingsring (5) op het uiteinde van de deuvel. Aansluiten op lucht (fig. A) Deze machines hebben een standaard 1/4” pijpschroefdraad voor het aansluiten op lucht (2).

• Wikkel Teflon-tape rond de mannelijke aansluiting om luchtlekken te voorkomen.

• Schroef de aansluiting in de beschermkap en draai hem stevig aan. Aanwijzingen voor gebruik Neem altijd de veiligheidsinstructies in acht en houdt u aan de geldende voorschriften. De machine voorbereiden (fig. C)

• Laat al het condensvocht uit de luchtcompressortanks en –slangen weglopen.

• Smeer de machine. Zie “Onderhoud”.

• Verwijder alle nieten uit het magazijn.

• Zet de nietendrukker (11) vast in de achterste stand.

• Controleer of het uitschakelmechanisme (3) en de nietendrukker (11) zich vrij kunnen bewegen. Gebruik de machine niet indien het uitschakelmechanisme of de nietendrukker zich niet vrij kunnen bewegen.

• Verzeker u ervan dat de druk van de luchttoevoer zich niet boven de maximale aanbevolen werkdruk bevindt.

• Sluit de luchtslang aan op de machine.

• Controleer of u geen lekken kunt horen rond kleppen en pakkingen.

• Stel de luchtdruk in op de minimale aanbevolen werkdruk. Gebruik nooit een machine die lekken of beschadigingen vertoont. Gebruik bij koud weer Als u de machines gebruikt bij temperaturen onder nul:

• Houd de machine voor gebruik zo warm mogelijk.

• Ontkoppel de luchtleiding van de machine.

• Sluit de luchtslang aan op de machine.

• Laad nieten in het magazijn zoals hieronder beschreven.

• Bedien de machine 5 à 6 keer terwijl u hem op afvalhout richt, om de o-ringen te smeren.

• Voer de luchtdruk op tot het normale werkniveau.

• Gebruik de machine op de normale wijze. Gebruik bij warm weer De machine werkt, als het goed is, normaal. Vermijd de warmte van direct zonlicht, om schade aan de bumpers, o-ringen, en andere rubberen onderdelen te voorkomen. Laden van de machine (fig. C). Deze machines zijn uitgerust met een magazijn dat twee laadmethoden kent. Sluit de machine altijd aan op de luchttoevoer voordat u nieten gaat laden.

• Kies de juiste, aaneengesloten nietenstaaf. Zie “Technische gegevens”.

• Laad het magazijn volgens een van de volgende methoden: Laden en vastzetten

• Steek de aaneengesloten nietenstaaf (of –staven) in de laadsleuf aan de achterkant het magazijn.

• Trek de nietendrukker (11) naar achteren zodat hij achter de nieten valt. Vastzetten en laden

• Zet de nietendrukker (11) vast in de achterste stand.

• Steek de aaneengesloten nietenstaaf (of –staven) in de laadsleuf aan de achterkant het magazijn.

• Ontgrendel de nietendrukker door deze naar voren te duwen, en schuif hem vervolgens voorzichtig naar voren zodat hij tegen de nieten aan drukt. D51256.P65 28-12-2001, 09:215051 NEDERLANDS Bedienen van de machine (fig. D) Deze machines zijn uitgerust met een trekker/ blokkeerknop (1). Als deze knop rechtsom gedraaid wordt, kan de machine niet bediend worden. Als de knop in de middelste stand staat, kan hij volledig werken. De machine kan in een van de twee volgende bedrijfsmodes gebruikt worden: de opeenvolgende actie-modus, of de schokactie-modus. De trekker die op de machine is aangebracht, bepaalt de actiemodus. Opeenvolgende actie-modus De opeenvolgende actie-modus wordt gebruikt om met tussenpozen te nieten, wanneer heel voorzichtig en nauwkeurig geniet moet worden.

• Plaats de grijze trekker zoals hierboven beschreven.

• Duw het uitschakelmechanisme tegen het werkoppervlak.

• Haal de trekker over om de machine te bedienen. Elke keer dat de trekker overgehaald wordt terwijl het uitschakelmechanisme tegen het werkoppervlak aan drukt, wordt er één niet ingeslagen. Schokactie De schokactiemodus wordt gebruikt om snel nieten in te slaan op platte, stabiele oppervlakken.

• Plaats de zwarte trekker zoals hierboven beschreven.

• Om een enkele niet in te slaan: gebruikt u de machine zoals beschreven onder “Opeenvolgende actie-modus”.

• Om meerdere nieten in te slaan: haalt u eerst de trekker over, en drukt u het uitschakelmechanisme vervolgens herhaaldelijk tegen het werkoppervlak aan. Houd de trekker niet ingedrukt als de machine niet gebruikt wordt. Zorg ervoor dat de blokkeerknop van de trekker altijd naar rechts staat, zodat hij niet per ongeluk bediend kan worden terwijl de machine niet in gebruik is. Verwijderen van een beklemde niet (fig. E) Als er een niet in het neusstuk klem komt te zitten, volgt u deze aanwijzingen om de niet te verwijderen:

• Ontkoppel de luchtleiding van de machine.

• Zet de trekker vast met behulp van de blokkeerknop.

• Zet de nietendrukker (11) vast in de achterste stand.

• Zet de bovenste hendel (12) omhoog en beweeg de beugel (13) uit de weg zodat de loop (14) kan worden geopend.

• Verwijder de verbogen niet. Gebruik, indien nodig, een langbektang.

• Als het aandrijfblad naar beneden staat, duwt u dit met behulp van een schroevendraaier naar boven.

• Sluit de loop (14) en plaats de beugel (13) op zijn plaats terug.

• Druk de bovenste grendel (12) in de vergrendelingsstand.

• Sluit de luchtslang aan op de machine.

• Laad nieten in het magazijn. Zie “Laden van de machine”.

• Ontgrendel de nietendrukker door deze naar voren te duwen, en schuif hem vervolgens voorzichtig naar voren zodat hij tegen de nieten aan drukt. Als de nieten zeer vaak in het neusstuk vast komen te zitten, laat de machine dan nakijken door een erkend service- centrum van DEWALT. Diepte-instelling (fig. F) Haal altijd eerst de luchttoevoer van de machine af voordat u de diepte-instelling gaat afstellen. De diepte waarop de nieten ingeschoten worden, kan aangepast worden met behulp van de diepte- instelling op het neusstuk van de machine.

• Om de diepte te verminderen, drukt u op de instelknop (15) en schuift u de schuifschakelaar (16) naar beneden.

• Om de diepte te vermeerderen, drukt u op de instelknop (15) en schuift u de schuifschakelaar (16) naar omhoog. Riem/ophanghaak Deze machines hebben een geïntegreerde riem/ ophanghaak. De haak kan naar beide kanten van de machine gedraaid worden. Hij kan naar binnen geklapt worden als hij niet gebruikt wordt. D51256.P65 28-12-2001, 09:215152 NEDERLANDS Om de riem/ophanghaak te verwijderen:

• haalt u de luchtslang van de machine af.

• Gebruik een tang of sleutel om de moer van de riem/ophanghaak van de beschermkap van de machine te verwijderen.

• Verwijder de riem/ophanghaak, de sluitring en de palveer. Onderhoud Uw DEWALT-machine is ontworpen om gedurende lange tijd probleemloos te functioneren met een minimum aan onderhoud. Een juiste behandeling en regelmatige reiniging van de machine garanderen een hoge levensduur. Voer de volgende onderhoudswerkzaamheden elke dag uit: Smeer de machine met 5-7 druppels DEWALT pneumatische machineolie

• Plaats de druppels in de luchtaansluiting op de beschermkap van de machine. Laat al het condensvocht uit de luchtcompressortanks en -slangen weglopen

• Open de ontluchtingsventielen of andere aftapkleppen van de compressortanks.

• Laat al het verzamelde water uit de slangen lopen. Reinig het magazijn, de nietendrukker, en het uitschakelmechanisme

• Reinig de machine met behulp van perslucht. Zorg ervoor dat alle bevestigingsmiddelen van de machine goed vast zitten en onbeschadigd zijn

• Zet alle losse bevestigingsmiddelen met gebruik van het juiste gereedschap vast. Probleemoplossing Als uw machine niet naar behoren lijkt te werken, volg dan onderstaande aanwijzingen. Als dit het probleem niet oplost, neem dan contact op met uw reparatiedienst. Machine werkt niet

• Controleer de luchttoevoer.

• Als de temperatuur laag is, warm de machine dan op. Machine heeft niet voldoende kracht

• Controleer de luchttoevoer.

• Controleer of de luchtuitgang vrij is.

• Smeer de machine. Er lekt lucht uit de beschermkap

• Draai de schroeven van de beschermkap aan. Machine slaat nieten over

• Controleer de luchttoevoer.

• Reinig het magazijn en het neusstuk. De bevestigingsmiddelen raken in de machine beklemd

• Zorg ervoor dat alleen bevestigingsmiddelen van het gespecificeerde type gebruikt worden.

• Draai de schroeven van het neusstuk aan. Gebruikte machines en het milieu Wanneer uw oude machine aan vervanging toe is, breng deze dan naar een DEWALT Service-center waar de machine op milieuvriendelijke wijze zal worden verwerkt. D51256.P65 28-12-2001, 09:215253 GARANTIE
