Tipo de producto	Grapadora neumática
Modelo	D51275K
Marca	DeWalt
Peso	1,75 kg
Presión de trabajo recomendada	4,9 - 8,3 bar
Presión de trabajo máx.	8,3 bar
Consumo de aire	6,0 L/golpe a 6,9 bar
Modo de trabajo	Contacto (percusión)
Ángulo del cargador	34°
Longitud de las grapas	32 - 65 mm
Diámetro de las grapas	1,8 mm (15 gauge)
Alimentación	Aire comprimido
Conexión de aire	1/4 pulg NPT
Nivel de presión acústica	< 82 dB(A)
Nivel de potencia acústica	< 95 dB(A)
Nivel de vibración mano/brazo	2,7 m/s²
Contenido del embalaje	Clavadora, disparador secuencial, gafas de seguridad, aceite, llaves Allen, estuche, manual
Funciones	Modo secuencial y percusión, ajuste de profundidad, bloqueo de gatillo, grapa de correa
Mantenimiento	Lubricación diaria con aceite neumático, limpieza con aire comprimido
Seguridad	Superficie de contacto, bloqueo de gatillo, se recomiendan gafas y protectores auditivos

Preguntas frecuentes - D51275K DEWALT

¿Cómo cargar las grapas en el cargador de doble carga?

Asegúrese de que la herramienta esté conectada al suministro de aire. Inserte las grapas en la muesca de carga en la parte trasera del cargador, luego tire del empujador de clavos hacia atrás para que pase detrás de las grapas. También puede bloquear el empujador en la posición trasera, cargar las grapas, luego desbloquear empujando hacia adelante.

¿Cómo desbloquear un clavo atascado?

Desconecte la manguera de aire y bloquee el gatillo. Bloquee el empujador en la posición trasera, libere el seguro frontal y el soporte para abrir el cilindro. Retire el clavo doblado con alicates si es necesario. Si la cuchilla está en posición baja, empújela hacia arriba con un destornillador. Cierre el cilindro y vuelva a colocar el soporte.

¿Cómo ajustar la profundidad de penetración?

Desconecte siempre la herramienta del suministro de aire antes del ajuste. Presione el botón de ajuste ubicado en la punta y deslice el interruptor hacia arriba para aumentar la profundidad, o hacia abajo para reducirla.

¿Qué aceite usar para la lubricación?

Use aceite para herramienta neumática DeWALT o un aceite neumático estándar. Aplique de 5 a 7 gotas en la unión de aire en el tapón del extremo de la herramienta diariamente.

¿Qué tipos de grapas son compatibles con el D51275K?

El D51275K acepta grapas de 32 a 65 mm de longitud, con un diámetro de vástago de 1,8 mm (15 gauge) y un ángulo de 34°.

¿Cómo cambiar el modo de disparo (secuencial/percusivo)?

Desconecte la manguera de aire y retire todos los clavos del cargador. Retire la tapa de goma y el pasador, luego desmonte el conjunto del gatillo. Reemplace con el gatillo gris (secuencial) o negro (percusivo) y vuelva a ensamblar en orden inverso.

¿Qué precauciones de seguridad tomar durante el uso?

Use siempre gafas de seguridad y protección auditiva. Nunca apunte la herramienta hacia usted mismo o hacia otros. Use solo aire comprimido limpio y seco, nunca oxígeno ni gases combustibles. Desconecte la herramienta cuando no esté en uso.

¿Cómo limpiar la herramienta?

Limpie regularmente el cargador, el empujador y el mecanismo de la superficie de contacto con aire comprimido. Drene toda la condensación de los tanques del compresor y las mangueras. Asegúrese de que todos los elementos de fijación estén bien apretados.

¿Qué presión de aire usar?

La presión de trabajo recomendada es de 4,9 a 8,3 bar. Nunca exceda los 8,3 bar. Asegúrese de que la presión de suministro no pueda exceder en más del 10% la presión máxima de la herramienta.

¿Qué hacer si la herramienta no funciona en clima frío?

Mantenga la herramienta lo más caliente posible antes de usarla. Desconecte la manguera de aire, ponga de 5 a 10 gotas de aceite para herramienta neumática (o aceite de invierno que contenga glicol de etileno) en el orificio de entrada de aire. Ajuste la presión a 5,5 bar máximo, vuelva a conectar, cargue clavos y haga funcionar la herramienta de 5 a 6 veces en restos de madera antes de aumentar la presión normal.

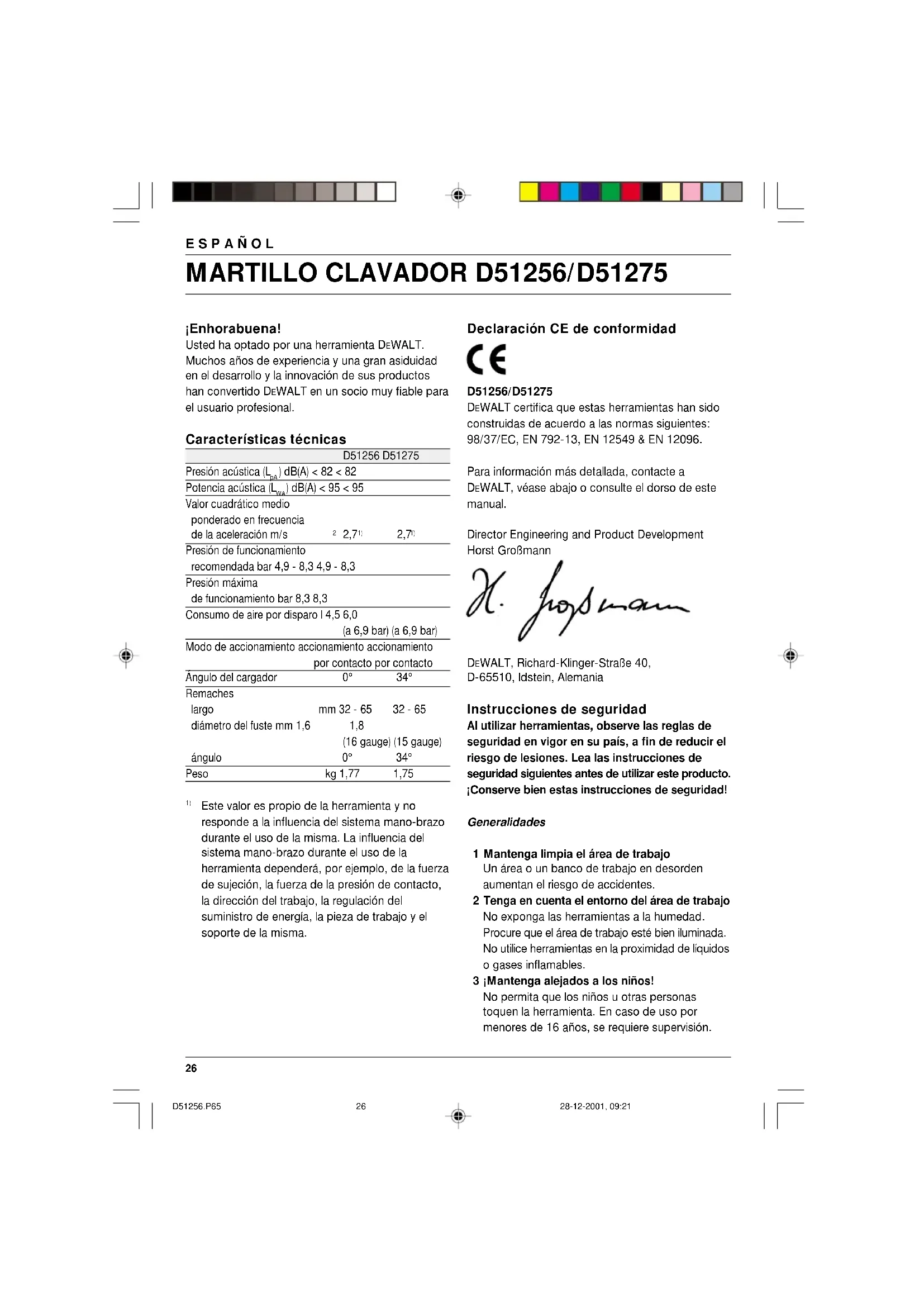

MANUAL DE USUARIO D51275K DEWALT

Usted ha optado por una herramienta DEWALT. Muchos años de experiencia y una gran asiduidad en el desarrollo y la innovación de sus productos han convertido DEWALT en un socio muy fiable para el usuario profesional.

Características técnicas

	D51256	D51275
Presión acústica (L _p,n ) dB(A) < 82 < 82
Potencia acústica (L _v,u ) dB(A) < 95 < 95
Valor cuadrático medio ponderado en frecuencia de la aceleración m/s	^2 2,7 ^1)	2,7 ^1)
Presión de funcionamiento recomendada bar 4,9 - 8,3 4,9 - 8,3
Presión máxima de funcionamiento bar 8,3 8,3
Consumo de aire por disparo l 4,5 6,0(a 6,9 bar) (a 6,9 bar)
Modo de accionamiento accionamiento accionamiento por contacto por contacto
Ángulo del cargador	0°	34°
Remaches
largo	mm 32 - 65	32 - 65
diámetro del fuste mm 1,6	1,8
	(16 gauge) (15 gauge)
ángulo	0°	34°
Peso	kg 1,77	1,75

1) Este valor es propio de la herramienta y no responde a la influencia del sistema mano-brazo durante el uso de la misma. La influencia del sistema mano-brazo durante el uso de la herramienta dependerá, por ejemplo, de la fuerza de sujeción, la fuerza de la presión de contacto, la dirección del trabajo, la regulación del suministro de energía, la pieza de trabajo y el soporte de la misma.

Declaración CE de conformidad

CE

D51256/D51275

DEWALT certifica que estas herramientas han sido construidas de acuerdo a las normas siguientes: 98/37/EC, EN 792-13, EN 12549 & EN 12096.

Para información más detallada, contacte a DeWALT, véase abajo o consulte el dorso de este manual.

Instrucciones de seguridad

Al utilizar herramientas, observe las reglas de seguridad en vigor en su país, a fin de reducir el riesgo de lesiones. Lea las instrucciones de seguridad siguientes antes de utilizar este producto. ¡Conserve bien estas instrucciones de seguridad!

Generalidades

1 Mantenga limpia el área de trabajo
Un área o un banco de trabajo en desorden aumentan el riesgo de accidentes.
2 Tenga en cuenta el entorno del área de trabajo No exponga las herramientas a la humedad. Procure que el área de trabajo esté bien iluminada. No utilice herramientas en la proximidad de líquidos o gases inflamables.
3 ¡Mantenga alejados a los niños! No permita que los niños u otras personas toquen la herramienta. En caso de uso por menores de 16 años, se requiere supervisión.

4 Guarde las herramientas que no utiliza

Las herramientas que no se utilizan, deben estar guardadas en un lugar seco, cerrado y fuera del alcance de los niños.

5 Vista ropa de trabajo apropiada

No lleve vestidos anchos ni joyas. Estos podrían ser atrapados por piezas en movimiento. Para trabajos al exterior, se recomienda llevar guantes de goma y calzado de suela antideslizante.

Si tiene el pelo largo, téngalo recogido y cubierto.

6 No alargue demasiado su radio de acción

Mantenga un apoyo firme sobre el suelo y conserve el equilibrio en todo momento.

7 Esté siempre alerta

Mire lo que está haciendo. Use el sentido común. No maneje la herramienta cuando está cansado.

8 Utilice la herramienta adecuada

En este manual, se indica para qué uso está destinada la herramienta. No utilice herramientas o dispositivos acoplables de potencia demasiado débil para ejecutar trabajos pesados.

La herramienta funcionará mejor y con mayor seguridad al ser utilizada de acuerdo con sus características técnicas.

¡ATENCION! El uso de accesorios o acoplamientos, o el uso de la herramienta misma distintos de los recomendados en este manual de instrucciones, puede dar lugar a lesiones de personas.

9 Mantenga las herramientas asiduamente

Mantenga sus herramientas afiladas y limpias para trabajar mejor y más seguro. Siga las instrucciones para el mantenimiento y la sustitución de accesorios. Mantenga todos los mandos secos, limpios y libres de aceite y grasa.

10 Comprobar que no haya partes averiadas

Antes de utilizar la herramienta, compruebea que no haya averías, a fin de asegurar que funcionará correctamente y sin problemas. Compruebe que no haya desalineamiento o enganchamiento de piezas en movimiento, ni roturas de piezas, ni accesorios mal montados, ni cualquier otro defecto que pudiera perjudicar al buen funcionamiento de la herramienta. Haga reparar o sustituir los dispositivos de seguridad u otros componentes defectuosos según las instrucciones.

11 Haga reparar su herramienta en un Centro de Servicio DEWALT

Esta herramienta cumple con las reglas de seguridad en vigor. Para evitar situaciones peligrosas, la reparación de herramientas debe ser efectuada únicamente por un técnico competente.

Instrucciones de seguridad adicionales para martillos clavadores neumáticos

• Utilice siempre gafas de protección.
• Utilice siempre elementos de protección auditiva.
• Utilice únicamente remaches del tipo especificado en el manual.
• No utilice ningún soporte para montar la herramienta.
• No utilice nunca la herramienta para otra finalidad que la especificada en este manual.
• Antes de cada uso, compruebe que el mecanismo de seguridad y de disparo funcionan perfectamente y que todas las tuercas y pernos están bien apretados.
• Use empalmes de ajuste rápido para la conexión al sistema de aire comprimido. La boquilla no obturable debe acoplarse a la herramienta de forma que no quede aire comprimido en la herramientas tras la desconexión.
• Utilice siempre aire comprimido seco, limpio. No utilice oxígeno o gases combustibles como fuente de energía para esta herramienta.
• Conecte esta herramienta únicamente a un suministro de aire que no exceda la presión máxima admisible de la herramienta en más de un 10%. En el caso de presiones superiores, se deberá instalar un decompresor en el suministro de aire comprimido, que incluya una válvula de seguridad en la salida.
• Utilice únicamente mangueras cuya presión de servicio exceda la presión máxima de funcionamiento de la herramienta.
• Antes de transportar la herramienta, desconéctela del sistema de aire comprimido, especialmente cuando se usen escaleras o se adopten posturas inusuales para moverse.
• Desconecte la herramienta del suministro de aire cuando no la utilice.
• Evite desgastar o dañar la herramienta, por ejemplo: - perforándola o grabándola
• haciendo modificaciones no autorizadas por el fabricante

ESPAÑOL

• guiándola hacia piezas de material duro como el acero
• dejándola caer o empujándola por el suelo
• aplicando una fuerza excesiva de cualquier clase
• No utilice el equipo para martillar.
• No apunte nunca una herramienta clavadora operativa hacia sí mismo u otras personas.
• Mientras esté trabajando, sujete la herramienta de forma que no pueda ocasionarle daños en la cabeza o el cuerpo en caso de un posible retroceso, como consecuencia de un corte en el suministro de energía o la dureza de la pieza de trabajo.
• Nunca dispare al aire la herramienta clavadora.
• En la zona de trabajo, lleve la herramienta al puesto de trabajo sólo por el mango y nunca con el disparador activado.
• Tenga en cuenta las condiciones de la zona de trabajo. Los remaches pueden penetrar piezas de trabajo delgadas o hacer saltar esquinas o bordes de la pieza y, en consecuencia, poner en riesgo a otras personas.
• No coloque remaches cerca del borde de la pieza de trabajo.
• No coloque remaches sobre otros remaches.
• Utilice solamente las piezas de recambio indicadas por el fabricante o el servicio técnico autorizado.
• Haga reparar la herramienta únicamente por el fabricante o el servicio técnico autorizado, teniendo en cuenta la información facilitada en el manual y utilizando las herramientas y el equipo adecuados.
• No desmonte o bloquee ninguna pieza de la herramienta clavadora de remaches, como la brida de seguridad.
  • Realice un adecuado mantenimiento de la herramienta a intervalos regulares.

En la herramienta se indican los siguientes pictogramas:

Herramienta neumática con brida de seguridad

No utilizar sobre una escalera.

Ángulo del cargador.

Número máximo de clavos en el cargador.

Diámetro del clavo.

Longitud del clavo.

Presión máxima de funcionamiento.

Verificación del contenido del embalaje

El paquete contiene:

1 Martillo clavador
1 Disparador secuencial
1 Par de gafas de seguridad
1 Botella de aceite para herramientas neumáticas DEWALT

2 Llaves Allen

1 Caja de transporte

1 Manual de instrucciones

1 Dibujo despiezado

• Compruebe si la herramienta, piezas o accesorios han sufrido algún daño durante el transporte.
• Tómese el tiempo necesario para leer y comprender este manual antes de utilizar la herramienta.

Descripción (fig. A)

El martillo clavador D51256/D51275 se ha diseñado para clavar remaches en piezas de trabajo de madera.

1 Interruptor de bloqueo del disparador
2 Accesorio del aire
3 Mecanismo de contacto
4 Cargador

Montaje y ajustes

Selección del disparador

Estas herramientas llevan un disparador de ráfagas. La presentación original también incluye un disparador secuencial. Las definiciones de “ráfagas” y “secuencial” se dan más adelante.

- El disparador gris con un solo clavo estampado en el lateral es el disparador secuencial. La instalación de este kit permite que la herramienta funcione en modo secuencial.

- El disparador negro con tres clavos estampados en el lateral es el disparador de ráfagas. La instalación de este kit permite que la herramienta funcione en modo de ráfaga.

Extracción del disparador (fig. B)

• Desconecte el tubo de aire de la herramienta.
• Quite todos los clavos del cargador.
• Quite la arandela de goma (5) del extremo de la clavija (6).
• Quite la clavija.
• Quite el conjunto del disparador (7).

Acoplamiento del disparador (fig. B)

• Seleccione el disparador apropiado.
• Inserte el conjunto del disparador en su cavidad, comprobando que el muelle del disparador (8) está adecuadamente asentado.
• Inserte la clavija (6) a través del bloque de la herramienta, la guía del mecanismo de contacto y el conjunto del disparador.
• Presione la arandela de goma (5) sobre el extremo de la clavija.

Accesorio del aire (fig. A)

Estas herramientas incorporan una rosca de tubo estándar de 1/4" para el accesorio del aire (2).

• Envuelva el extremo macho del accesorio con cinta de teflón para evitar fugas de aire.
• Atomille el accesorio en la cofia y apriete firmemente.

Instrucciones para el uso

Respete siempre las instrucciones de seguridad y las normas de aplicación.

Preparación de la herramienta (fig. C)

• Drene toda la condensación de los tanques compresores de aire y las mangueras.
• Lubrique la herramienta. Consulte "Mantenimiento".
• Quite todos los clavos del cargador.
• Bloquee el empujador de clavos (11) en la posición trasera.
• Compruebe si el mecanismo de contacto (3) y el empujador de clavos (11) se mueven libremente.

No utilice la herramienta si el mecanismo de contacto o el empujador de clavos no se mueven libremente.

• Compruebe que la presión del suministro de aire es inferior a la presión máxima de funcionamiento recomendada.
• Conecte la manguera de aire al accesorio de la herramienta.
• Compruebe si existen fugas audibles alrededor de las válvulas y juntas.
• Regule la presión del aire a la presión mínima de funcionamiento recomendada.

No utilice nunca una herramienta que tenga fugas o piezas estropeadas.

Funcionamiento en clima frío

Cuando utilice las herramientas a temperaturas bajo cero:

• Conserve la herramienta lo más caldeada posible antes de usarla.
• Desconecte el tubo de aire de la herramienta.
• Ponga de 5-10 gotas de aceite para herramientas neumáticas DEWALT (o aceite para herramientas neumáticas de calidad para invierno que contenga etilenglicol) en la entrada del aire.
• Regule la presión del aire a un máximo de 5,5 bar.
• Conecte la manguera de aire al accesorio de la herramienta.
• Cargue los clavos en el cargador como se describe a continuación.
• Accione la herramienta 5 o 6 veces sobre madera de desecho para lubricar las juntas tóricas.
• Incremente la presión del aire al nivel normal de funcionamiento.
• Use la herramienta del modo normal.

Funcionamiento en clima cálido

La herramienta debe funcionar normalmente.

Procure evitar el calor directo del sol para que no se dañen los amortiguadores, las juntas tóricas y otras piezas de goma.

Carga de la herramienta (fig. C)

Estas herramientas están equipadas con un cargador de doble carga.

Conecte siempre la herramienta al suministro de aire antes de cargar los clavos.

ESPAÑOL

• Seleccione una varilla de clavos intercalados apropiada. Consulte "Datos técnicos".
• Cargue el cargador según uno de los siguientes métodos:

Carga y bloqueo

• Inserte la (s) varilla (s) de clavos intercalados en la ranura de carga de la parte trasera del cargador.
• Tire del empujador de clavos (11) hacia atrás hasta que quede detrás de los clavos.

Bloqueo y carga

• Bloquee el empujador de clavos (11) en la posición trasera.
• Inserte la (s) varilla (s) de clavos intercalados en la ranura de carga de la parte trasera del cargador.
• Abra el empujador de clavos empujando hacia delante y deslizándolo con cuidado hacia delante para que presione contra los clavos.

Accionamiento de la herramienta (fig. D)

Estas herramientas están equipadas con un interruptor de bloqueo del disparador (1). Cuando se gira a la derecha, este interruptor impide que la herramienta funcione. Cuando el interruptor está centrado, la herramienta está totalmente operativa.

La herramienta puede funcionar en dos modos distintos: secuencial o de ráfagas. El disparador instalado en la herramienta determina el modo de funcionamiento.

Modo secuencial

El modo secuencial se usa para el clavado intermitente cuando se desea una colocación muy cuidada y precisa.

• Ajuste el disparador gris como se ha descrito anteriormente.
• Empuje el mecanismo de contacto contra la superficie de trabajo.
• Pulse el disparador para accionar la herramienta. Cada vez que pulse el disparador con el mecanismo de contacto presionado contra la superficie de trabajo clavará un clavo.

Modo de ráfagas

El modo de ráfagas se usa para clavar rápidamente sobre superficies planas y fijas.

- Ajuste el disparador negro como se ha descrito anteriormente.

• Para clavar un solo clavo: Maneje la herramienta como se describe para el modo secuencial.
• Para clavar varios clavos: Pulse primero el disparador y, luego, empuje el mecanismo de contacto repetidamente contra la superficie de trabajo.

No mantenga el disparador pulsado cuando no esté usando la herramienta. Conserve el interruptor de bloqueo del disparador girado a la derecha para evitar el accionamiento accidental de la herramienta cuando no la esté utilizando.

Extracción de un clavo atascado (fig. E)

Para extraer un clavo atascado en la boca, siga estas instrucciones:

• Desconecte el tubo de aire de la herramienta.
• Bloquee el disparador con el interruptor de bloqueo del disparador.
• Bloquee el empujador de clavos (11) en la posición trasera.
• Abra el cerrojo delantero (12) y retire el soporte (13) a un lado para que se pueda abrir el cañón (14).
• Quite el clavo torcido, usando unos alicates si es necesario.
• Si la hoja de arrastre está hacia abajo, empújela hacia arriba usando un destornillador.
• Cierre el cañón (14) y vuelva a colocar el soporte (13) en su posición.
• Presione el cerrojo delantero (12) en la posición de bloqueado.
• Conecte la manguera de aire al accesorio de la herramienta.
• Cargue clavos en el cargador. Consulte "Carga de la herramienta".
• Abra el empujador de clavos empujando hacia delante y deslizándolo con cuidado hacia delante para que presione contra los clavos.

Si los clavos se atascan con frecuencia en la boca, haga que un servicio técnico autorizado de DEWALT repare la herramienta.

Ajuste de profundidad (fig. F)

Desconecte siempre la herramienta del suministro de aire antes de ajustar la profundidad.

La profundidad de inserción de los clavos puede ajustarse mediante el ajuste de profundidad en la boca de la herramienta.

• Para reducir la profundidad, presione el botón de ajuste (15) y deslice el interruptor deslizante (16) hacia abajo.
• Para aumentar la profundidad, presione el botón de ajuste (15) y deslice el interruptor deslizante (16) hacia arriba.

Estas herramientas llevan un gancho para correa/cabio. El gancho puede girarse a un lado de la herramienta y plegarse cuando no se utilice.

Para quitar el gancho para correa/cabio:

• Quite la manguera de aire del accesorio de la herramienta.
• Use unos alicates o una llave para quitar la tuerca del gancho de la cofia de la herramienta.
• Quite el gancho para correa/cabio, la arandela y el muelle del fiador.

Mantenimiento

Su herramienta DeWALT ha sido diseñada para funcionar durante mucho tiempo con un mínimo de mantenimiento. El funcionamiento satisfactorio depende del buen cuidado de la herramienta y de una limpieza frecuente.

Realice diariamente las siguientes operaciones de mantenimiento:

Lubrique la herramienta con 5-7 gotas de aceite para herramientas neumáticas DEWALT

- Introduzca unas gotas en el accesorio del aire de la cofia de la herramienta.

Drene toda la condensación de los tanques compresores de aire y las mangueras

• Abra los grifos de descompresión u otras válvulas de drenaje de los tanques compresores de aire.
• Deje que toda el agua acumulada drene de las mangueras.

Limpie el cargador, el empujador y el mecanismo de contacto

- Utilice aire comprimido para limpiarlos.

Compruebe que todos los afianzadores de la herramientas están apretados y en buen estado

- Apriete los afianzadores sueltos utilizando la herramienta apropiada.

Solución de problemas

Si la herramienta no funciona adecuadamente, siga las instrucciones que se indican a continuación. Si con ello no resuelve el problema, póngase en contacto con el servicio técnico.

La herramienta no funciona

• Compruebe el suministro de aire.
• Si la temperatura es baja, caldee la herramienta.

La herramienta no tiene bastante potencia

• Compruebe el suministro de aire.
• Compruebe si la salida del aire esté despejada.
• Lubrique la herramienta.

La tapa superior tiene una fuga de aire

- Apriete los tornillos de cierre.

La herramienta no clava algunos clavos

• Compruebe el suministro de aire.
• Lubrique la herramienta.
• Limpie el cargador y la boca de la herramienta.

Los remaches se atascan en la herramienta

• Compruebe que únicamente utiliza remaches del tipo especificado.
• Apriete los tornillos de la boca.

ESPAÑOL

Herramientas desechadas y el medio ambiente

Lleve la herramienta vieja a un Centro de Servicio DEWALT, donde será eliminada sin efectos perjudiciales para el medio ambiente.

GARANTÍA

- 30 DÍAS DE SATISFACCIÓN COMPLETA Si no queda totalmente satisfecho con su herramienta DEWALT, contacte con su Centro de Servicio DEWALT. Presente su reclamación, juntamente con la máquina completa, así como la factura de compra y le será presentada la mejor solución.

- UN AÑO DE SERVICIO GRATUITO Si necesita mantenimiento o servicio técnico para su herramienta DEWALT en los 12 meses siguientes a la compra, podrá obtenerlos gratuitamente en un Centro de Servicio DEWALT. Para ello es imprescindible presentar la prueba de compra. Incluye mano de obra y piezas para las Herramientas Eléctricas. No se incluye los accesorios.

- UN AÑO DE GARANTÍA Si su producto DEWALT presenta algún defecto debido a fallos de materiales o mano de obra en los 12 meses siguientes a la fecha de compra, le garantizamos la sustitución gratuita de todas las piezas defectuosas siempre y cuando: - El producto no haya sido utilizado inadecuadamente. - No se haya intentado su reparación por parte de una persona no autorizada. - Se presente la prueba de compra.

Para la localización del Centro de Servicio DEWALT más cercano, consulte el dorso de este manual. Como alternativa, hay disponible en Internet una lista de Centros de Servicio DEWALT e información completa sobre nuestro servicio postventa en www.2helpU.com.

CLOUEUR D51256/D51275

Félicitations!

Número máximo de pregos no carregador.

Diâmetro do prego.

3 Lingueta de contacto

4 Carregador

Montagem e ajuste

Seleção do gatilho
