Ürün Türü	TFT-LCD Monitör
Marka	Samsung
Model	SMT1921N
Ekran Boyutu	19 inç
Çözünürlük	1280 x 1024 (SXGA)
Parlaklık	300 cd/m²
Kontrast	1000:1
Tepki Süresi	5 ms
Görüş Açısı (Y/D)	80°/80°/80°/80°
Aktif Görüntüleme Alanı	376,32 mm (G) x 301,056 mm (D)
Piksel Aralığı	0,294 mm (G) x 0,294 mm (D)
Video Girişleri	Kompozit (2x), S-Video (1x), VGA (1x)
Video Çıkışları	Döngülü Kompozit (2x), Döngülü S-Video (1x)
Ses Girişleri	2 kanal, stereo
Dahili Hoparlörler	2 W stereo
Görüntü Fonksiyonları	PIP, Dondurma, Under Scan
Ön Ayarlı Görüntü Modları	Dinamik, Standart, Sinema, Özel
OSD Dilleri	11 dil (Fransızca dahil)
Ayarlanabilir Stand (HAS)	Yükseklik 0–100 mm, eğim -5° ila 25°, döndürme -165° ila +165°
Boyutlar (G x D x Y)	412 x 220 x 398 mm (alçak konum) / 498 mm (yüksek)
Net Ağırlık	6,85 kg
Güç Kaynağı	100–260 V AC, 50/60 Hz
Güç Tüketimi	42 W
Temizlik	Fişini çekin, nemli bez kullanın, sıvı ürünler kullanmayın
Güvenlik	Yağmura maruz bırakmayın, kasayı açmayın

Sık sorulan sorular - SMT1921N SAMSUNG

Monitör ekranı nasıl temizlenir?

Temizlemeden önce monitörü fişten çekin. Ekranı ve kasayı silmek için yumuşak, nemli bir bez (temiz su) kullanın. Asla sıvı temizleyiciler, aerosoller veya aşındırıcı ürünler kullanmayın.

Çevre birimleri bağlamak için hangi tür kabloları kullanabilirim?

Monitör VGA (kablo dahildir), kompozit (BNC) ve S-Video girişlerine sahiptir. Ses için, AUDIO-A ve AUDIO-B girişleri için RCA kabloları (kırmızı/beyaz) kullanın.

Parlaklık ve kontrast nasıl ayarlanır?

MENU düğmesine basın, 'Resim' > 'Özel' bölümüne gidin. Parlaklık veya Kontrast'ı seçmek için ▲/▼ tuşlarını, ayarlamak için ◀/▶ tuşlarını kullanın.

Ekran 'Sinyal Yok' gösteriyorsa ne yapmalıyım?

Video kablosunun monitöre ve kaynağa doğru şekilde bağlandığını kontrol edin. Kaynağın açık olduğundan emin olun. Aktif girişi seçmek için KAYNAK düğmesini kullanın.

PIP (resim içinde resim) işlevi nasıl kullanılır?

Ana kaynak olarak VGA girişini seçin. MENU > 'Giriş' > 'PIP' > 'Açık' olarak ayarlayın. Ardından ikincil kaynağı (Video A, B veya S-Video), PIP penceresinin boyutunu ve konumunu seçebilirsiniz.

Monitörü duvara monte edebilir miyim?

Bu model, yükseklik, eğim ve döndürme ayarına izin veren ayarlanabilir bir stand (HAS) ile tasarlanmıştır. Adaptör olmadan duvar montajı için uygun değildir. Gerekirse bir profesyonele danışın.

Fabrika ayarlarına nasıl sıfırlanır?

MENU > 'Kurulum' > 'Sıfırla' bölümüne gidin. VGA modunda 'Görüntü Sıfırlama' veya 'Renk Sıfırlama'yı seçebilirsiniz. Onaylamak için 'OK' seçeneğini seçin.

Ses çalışmıyorsa ne yapmalıyım?

RCA ses kablolarının ilgili girişlere (AUDIO-A veya B) doğru takıldığını kontrol edin. Sesi açmak için SESSİZ düğmesine basın veya SES +/– tuşlarıyla ses seviyesini ayarlayın.

OSD menü dili nasıl değiştirilir?

MENU düğmesine basın, 'Kurulum' > 'Dil' bölümüne gidin. Mevcut 11 dil arasından 'Fransızca'yı seçin.

Monitörün normal şekilde ısınması normal midir?

Çalışma sırasında hafif ısınma normaldir. Kasa üzerindeki havalandırma yuvalarını tıkamamaya ve monitörü ısı kaynağının yakınına koymamaya dikkat edin.

KULLANIM KILAVUZU SMT1921N SAMSUNG

TFT-LCD MONİTÖR

SMT-1721 / SMT-1921

Kullanım Kılavuzu

TFT-LCD MONİTÖR

SMT-1721 / SMT-1921

ÖNEMLİ GÜVENLİK TALİMATLARI

DİKKAT

ELEKTRİK ÇARPMASI RİSKİ AÇMAYIN

DİKKAT: ELEKTRİK ÇARPMASI RİSKİNİ AZALTMAK İÇİN ARKA KAPAĞI ÇIKARMAYIN. İÇERİDE KULLANICI TARAFINDAN SERVİS YAPILABİLECEK PARÇA YOKTUR. SERVİS İÇİN YETKİLİ SERVİS PERSONELİNE BAŞVURUN.

Grafik Sembol Açıklaması

Eşkenar üçgen içindeki ok uçlu şimşek sembolü, kullanıcıyı ürünün muhafazası içinde yalıtılmamış ve elektrik çarpması riski oluşturabilecek düzeyde 'tehlikeli voltaj' bulunabileceği konusunda uyarmak içindir.

Eşkenar üçgen içindeki ünlem işareti, kullanıcıyı cihazla birlikte verilen literatürde bulunan önemli çalıştırma ve bakım (servis) talimatlarına karşı uyarmak içindir.

Uyarı - Yangın veya Elektrik Çarpması Riskini Önlemek İçin Bu Monitörü Yağmura veya Neme Maruz Bırakmayın.

1. Talimatları Okuyun: Cihazı çalıştırmadan önce tüm güvenlik ve çalıştırma talimatları okunmalıdır.
2. Talimatları Saklayın: Güvenlik ve çalıştırma talimatları ileride başvurmak üzere saklanmalıdır.
3. Uyarıları Dikkate Alın: Monitördeki ve kullanım kılavuzundaki tüm uyarılara uyulmalıdır.
4. Talimatlara Uyun: Tüm çalıştırma ve kullanıcı talimatlarına uyulmalıdır.
5. Temizlik: Temizlemeden önce monitörün fişini duvar prizinden çekin. Sıvı temizleyiciler veya aerosol temizleyiciler kullanmayın. Temizlik için nemli bir bez kullanın. İstisna: Kesintisiz hizmet için tasarlanmış ve belirli bir nedenle (örneğin, bir CATV dönüştürücü için yetkilendirme kodunun kaybolma olasılığı gibi) kullanıcı tarafından temizlik veya başka bir amaçla fişten çekilmesi amaçlanmayan bir monitör, Madde 5'te aksi halde gerekli olan temizlik açıklamasında fişin çekilmesine ilişkin referansı hariç tutabilir.
6. Aksesuarlar: Samsung tarafından önerilmeyen aksesuarları kullanmayın; bunlar tehlikelere yol açabilir.
7. Su ve Nem: Bu monitörü suyun yakınında kullanmayın; örneğin küvet, lavabo, mutfak eviyesi veya çamaşır teknesi yakınında, ıslak bir bodrumda veya yüzme havuzu yakınında ve benzeri yerlerde kullanmayın.
8. Aksesuarlar: Bu monitörü dengesiz bir araba, stand, tripod, braket veya masa üzerine koymayın. Monitör düşebilir; bu, bir çocuğun veya yetişkinin ciddi şekilde yaralanmasına ve cihazın ciddi şekilde hasar görmesine neden olabilir. Yalnızca Samsung tarafından önerilen veya monitörle birlikte satılan araba, stand, tripod, braket veya masa ile kullanın.

Monitörün herhangi bir şekilde montajı, Samsung'un talimatlarına uygun olmalı ve Samsung tarafından önerilen bir montaj aksesuarı kullanılmalıdır.

1. Havalandırma: Kabindeki yuvalar ve açıklıklar havalandırma için sağlanmıştır; monitörün güvenilir çalışmasını sağlamak ve aşırı ısınmaya karşı korumak içindir. Bu açıklıklar, monitörü yatak, kanepe, halı veya benzeri bir yüzeye koyarak asla kapatılmamalıdır. Bu monitör asla bir radyatörün veya ısıtıcının yakınına veya üzerine yerleştirilmemelidir. Bu monitör, uygun havalandırma sağlanmadıkça veya Samsung'un talimatlarına uyulmadıkça, kitaplık veya raf gibi gömme bir kuruluma yerleştirilmemelidir.
2. Kurulum: Radyatörler, ısıtıcılar, sobalar veya ısı üreten diğer cihazlar (amplifikatörler dahil) gibi ısı kaynaklarının yakınına kurmayın.
3. Güç Kaynakları: Bu monitör yalnızca etikette belirtilen türde bir güç kaynağıyla çalıştırılmalıdır. Kurulum yerinizdeki güç kaynağının türünden emin değilseniz, Samsung bayinize veya yerel elektrik şirketinize danışın.
4. Topraklama veya Polarizasyon: Üçüncü (topraklama) pimi olan 3 telli topraklamalı fişe sahip monitörler için. Bu fiş yalnızca topraklamalı bir güç çıkışına uyar. Bu bir güvenlik özelliğidir. Fişi prize takamıyorsanız, eski prizinizi değiştirmesi için elektrikçinize başvurun. Topraklamalı fişin güvenlik amacını ortadan kaldırmayın.
5. Güç: Kabloların Korunması - Güç kaynağı kabloları, üzerlerine basılmayacak veya üzerlerine ya da yanlarına yerleştirilen öğeler tarafından sıkıştırılmayacak şekilde döşenmelidir; fişlere, prizlere ve monitörden çıktıkları noktaya özellikle dikkat edilmelidir.
6. Yıldırım: Bu monitörü yıldırım fırtınası sırasında veya uzun süre gözetimsiz ve kullanılmadığında korumak için, duvar prizinden fişini çekin ve kablo sistemini bağlantısını kesin. Bu, monitörün yıldırım ve elektrik hattı dalgalanmalarından kaynaklanan hasarını önleyecektir.
7. Aşırı Yük: Duvar prizlerini ve uzatma kablolarını aşırı yüklemeyin; bu, yangın veya elektrik çarpması riskine neden olabilir. 16. Nesne ve Sıvı Girişi: Bu monitöre açıklıklardan asla herhangi bir nesne sokmayın; bu nesneler tehlikeli voltaj noktalarına temas edebilir veya kısa devreye neden olarak yangın veya elektrik çarpmasına yol açabilir. Monitöre asla herhangi bir sıvı dökmeyin.
8. Servis: Bu monitörü kendiniz onarmaya çalışmayın; kapağı açmak veya çıkarmak sizi tehlikeli voltaja veya diğer tehlikelere maruz bırakabilir. Tüm servis işlemlerini kalifiye servis personeline bırakın.
9. Servis Gerektiren Hasar: Bu monitörün fişini duvar prizinden çekin ve aşağıdaki durumlarda servis işlemlerini kalifiye servis personeline bırakın.

a. Güç kablosu veya fişi hasar gördüğünde.

b. Monitöre sıvı dökülmüş veya nesneler düşmüşse.

c. Monitör yağmura veya suya maruz kalmışsa.

d. Monitör, kullanım talimatlarına uyulmasına rağmen normal şekilde çalışmıyorsa. Yalnızca kullanım talimatlarında belirtilen kontrolleri ayarlayın; diğer kontrollerin yanlış ayarlanması hasara neden olabilir ve monitörün normal çalışmasını sağlamak için kalifiye bir teknisyenin kapsamlı çalışmasını gerektirebilir.

e. Monitör düşürülmüş veya kasası hasar görmüşse.

f. Monitör performansında belirgin bir değişiklik gösterdiğinde—bu, servis gerektiğini gösterir.

1. Yedek Parçalar: Yedek parça gerektiğinde, servis teknisyeninin Samsung tarafından belirtilen yedek parçaları kullandığından veya orijinal parçalarla aynı özelliklere sahip parçalar kullandığından emin olun.

Yetkisiz değişiklikler yangına, elektrik çarpmasına veya diğer tehlikelere neden olabilir.

1. Güvenlik Kontrolü: Bu monitörde herhangi bir servis veya onarım tamamlandığında, servis teknisyeninden monitörün uygun çalışma koşulunda olduğunu belirlemek için güvenlik kontrolleri yapmasını isteyin.

Hg (daire içinde) BU ÜRÜNÜN İÇİNDEKİ LAMBALAR CIVA İÇERİR VE YEREL, EYALET VEYA FEDERAL YASALARA GÖRE GERİ DÖNÜŞTÜRÜLMELİ VEYA İMHA EDİLMELİDİR. Ayrıntılar için lamprecycle.org, eire.org adresini ziyaret edin veya 1-800-Samsung'u arayın.

Uyarı

Bu ekipman test edilmiş olup, FCC Kuralları'nın 15. Bölümü ve Industry Canada ICES-003 uyarınca A Sınıfı dijital cihaz için belirlenen sınırlara uygun olduğu bulunmuştur.

Bu sınırlar, ekipman ticari bir ortamda çalıştırıldığında zararlı parazitlere karşı makul koruma sağlamak üzere tasarlanmıştır. Bu ekipman radyo frekansı enerjisi üretir, kullanır ve yayabilir; kullanım kılavuzuna uygun şekilde kurulmaz ve kullanılmazsa radyo iletişiminde zararlı parazite neden olabilir.

Bu ekipmanın yerleşim alanında çalıştırılması zararlı parazite neden olabilir; bu durumda kullanıcının paraziti kendi masrafıyla gidermesi gerekir.

Kullanıcı-Kurulumcu Dikkati

FCC Kuralları'nın 15. Bölümüne uygunluktan sorumlu tarafça açıkça onaylanmayan değişiklikler veya modifikasyonlar yaparsanız, bu FCC onaylı ekipmanı çalıştırma yetkiniz geçersiz kılınabilir.

Kullanıcıya Bilgi

Uygunluktan sorumlu tarafça açıkça onaylanmayan değişiklikler veya modifikasyonlar, kullanıcının ekipmanı çalıştırma yetkisini geçersiz kılabilir.

NOT: Bu ekipman test edilmiş olup, FCC Kuralları'nın 15. Bölümü uyarınca A Sınıfı dijital cihaz için belirlenen sınırlara uygun olduğu bulunmuştur.

Bu sınırlar, ekipman ticari bir ortamda çalıştırıldığında zararlı parazitlere karşı makul koruma sağlamak üzere tasarlanmıştır.

Bu ekipman radyo frekansı enerjisi üretir, kullanır ve yayabilir; kullanım kılavuzuna uygun şekilde kurulmaz ve kullanılmazsa radyo iletişiminde zararlı parazite neden olabilir.

Bu ekipmanın yerleşim alanında çalıştırılması zararlı parazite neden olabilir; bu durumda kullanıcının paraziti kendi masrafıyla gidermesi gerekir.

Bu cihaz FCC Kuralları'nın 15. Bölümüne uygundur.

Çalıştırma aşağıdaki iki koşula tabidir: (1) Bu cihaz zararlı girişime neden olmayabilir ve (2) bu cihaz, istenmeyen çalışmaya neden olabilecek girişimler dahil olmak üzere alınan her türlü girişimi kabul etmelidir.

Uyumluluktan sorumlu tarafça açıkça onaylanmayan değişiklikler veya modifikasyonlar, kullanıcının cihazı çalıştırma yetkisini geçersiz kılabilir.

Gerekirse, ek öneriler için bayinize veya deneyimli bir radyo/televizyon teknisyenine danışın.

Radyo/TV Girişim Sorunlarını Nasıl Tanımlayıp Çözeceğiniz adlı kitapçığı yararlı bulabilirsiniz.

Bu kitapçık Federal İletişim Komisyonu tarafından hazırlanmıştır.

ABD Hükümeti Basım Ofisi'nden temin edilebilir,

Washington, DC 20402, Stok Numarası 004-000-00345-4.

IC Uygunluk Bildirimi

Bu Sınıf (A) dijital cihaz, Kanada Girişime Neden Olan Ekipman Yönetmeliklerinin tüm gereksinimlerini karşılar.

Bu Sınıf A dijital cihaz, Kanada ICES-003 ile uyumludur.

Uyarı

Bu A sınıfı bir üründür. Ev ortamında bu ürün radyo girişimine neden olabilir; bu durumda kullanıcının yeterli önlemleri alması gerekebilir.

YALNIZCA KALİFORNİYA ABD

Bu perklorat uyarısı yalnızca YALNIZCA Kaliforniya ABD'de satılan veya dağıtılan üründeki birincil CR (Manganez Dioksit) Lityum düğme piller için geçerlidir.

*Perklorat Malzemesi - özel işlem gerekebilir,

Daha fazla bilgi için www.dtsc.ca.gov/hazardouswaste/perchlorate adresine bakın.

İçindekiler

Önemli Güvenlik Talimatları 2

Kutu Açma 5

Kontrol Panellerinin Görüntülenmesi 5

Ön Görünüm....5

Arka ve Sol Yan Görünüm....6

Uzaktan Kumanda 7

Harici Cihazlara Bağlama. 8

OSD Menü Yapılandırmaları 9

Sinyal Yok Ekranı....9

OSD Menü Seçimi....9

A. Giriş Menüsü....9

B. Resim Menüsü.... 11

C. Ses Menüsü 14

D. Kurulum Menüsü 15

Özellikler.... 17

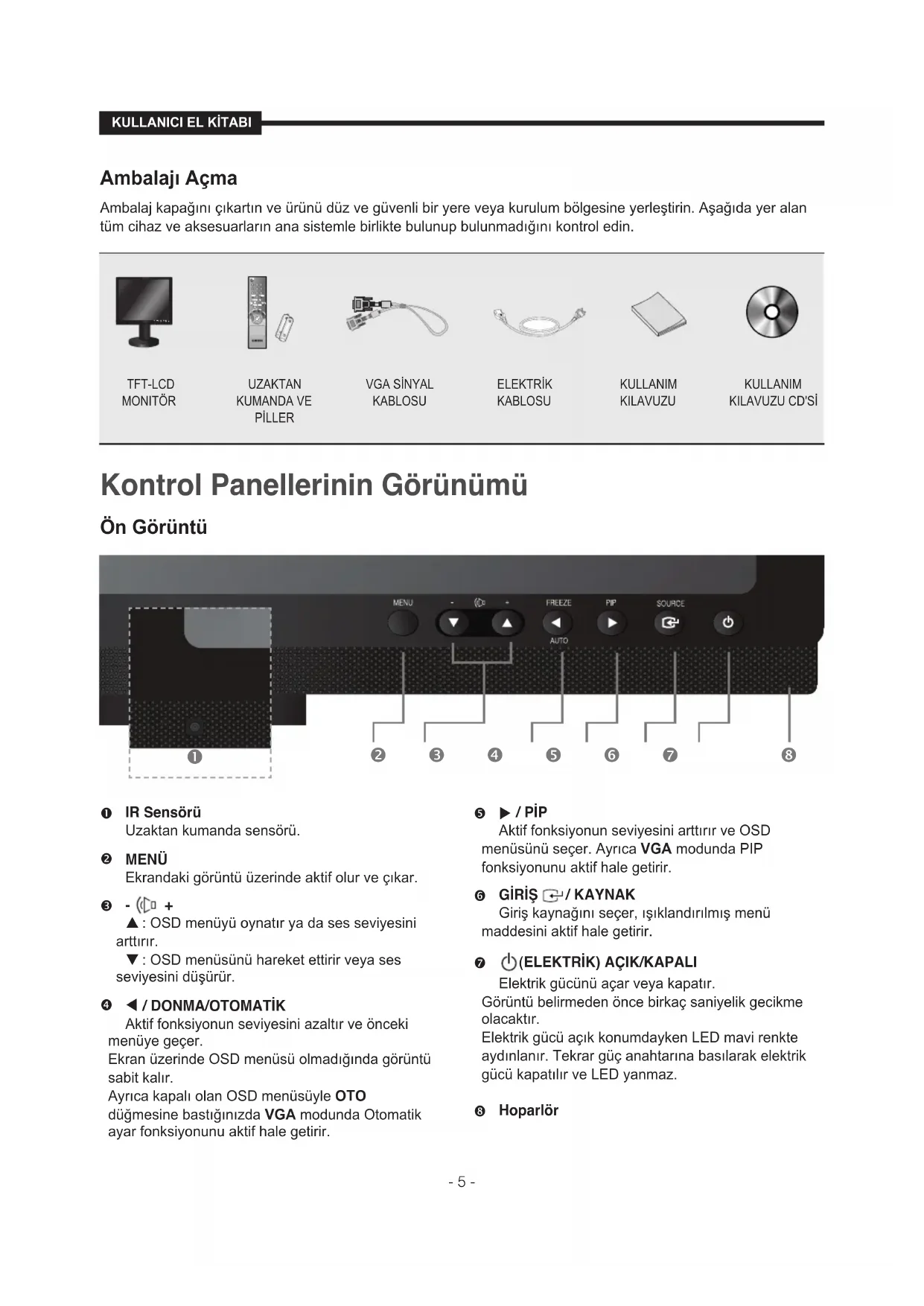

Ambalajdan Çıkarma

Paket kapağını çıkarın ve ürünü düz ve güvenli bir yüzeye veya kurulum konumuna yerleştirin. Ana sistemle birlikte aşağıdaki cihazların ve aksesuarların tümünün dahil olup olmadığını kontrol edin.

TFT-LCD MONİTÖR

UZAKTAN KUMANDA VE PİLLER

VGA SİNYAL KABLOSU

GÜÇ KABLOSU KULLANICI KILAVUZU KULLANICI KILAVUZU CD

Kontrol Panellerini Görüntüleme

Ön Görünüm

① IR Sensörü

Uzaktan kumanda sensörü.

② MENÜ

Ekran Üstü Görüntüyü etkinleştirir ve kapatır.

③ - (□ +

▲ : OSD menüsünü hareket ettirir veya ses seviyesini artırır. ▼ : OSD menüsünü hareket ettirir veya ses seviyesini azaltır.

4 / FREEZE/AUTO

Aktif fonksiyonun seviyesini azaltır ve önceki menüye geçer.

OSD menüsü ekranda yokken Video modunda hareketsiz görüntü işlevi.

Ayrıca, OSD Menüsü kapalıyken Auto düğmesine basarsanız VGA modunda Otomatik ayarlama işlevini etkinleştirir.

5 ▶ / PIP

Aktif fonksiyonun seviyesini artırır ve OSD menüsünü seçer. Ayrıca, VGA Modunda PIP işlevini etkinleştirir.

⑥ ENTER←/SOURCE

Giriş kaynağını seçer, vurgulanan menü öğesini etkinleştirir.

⑦ ⏻(GÜÇ) AÇIK/KAPALI

Gücü açar veya kapatır. Görüntünün görünmesi birkaç saniye sürebilir.

Güç açıldığında güç LED'i mavi yanar. Güç düğmesine tekrar basılarak güç kapatılır ve güç LED'i söner.

⑧ Hoparlör

Arka ve Sol Yan Görünüm

Arka Görünüm

① AC IN

AC güç girişi.

② VIDEO-A IN

VIDEO A için kompozit sinyal girişi.

③ VIDEO-A OUT

VIDEO A için video döngü çıkışı.

④ VIDEO-B IN

VIDEO B için kompozit sinyal girişi.

⑤ VIDEO-B OUT

VIDEO B için video döngü çıkışı.

⑥ S-VIDEO IN

Y/C ayrık sinyal girişi.

⑦ S-VIDEO OUT

Y/C ayrık sinyal döngü çıkışı.

⑧ VGA

VGA sinyal girişi

Sol Taraf Görünümü

⑨ AUDIO-B

Audio-B girişi: Sağ (KIRMIZI), Sol (BEYAZ)

10 AUDIO-A/S-VIDEO

Audio-A (S-Video) girişi: Sağ (KIRMIZI), Sol (BEYAZ)

Uzaktan Kumanda

1 GÜÇ

Gücü Açar veya Kapatır. Görüntünün görünmesi birkaç saniye sürebilir.

② Numara düğmesi

Uzaktan kumanda için SİSTEM kimliğini değiştirir. SİSTEM KİMLİĞİ düğmesine basılıyken, ilgili düğmeye (0\~9) basarak istenen numarayı girin ve Uzaktan Kumanda Kimliğini ayarlayın.

③ KİMLİK SIFIRLAMA

Uzaktan kumanda kimliği için 01'i (varsayılan değer) sıfırlar.

④ SES +, -

Ses seviyesini ayarlar.

⑤ MUTE

Sesi geçici olarak kapatmak için basın. Ekranın sol alt kısmında görüntülenir. MUTE düğmesine tekrar basarak Sessiz işlevini iptal edin. Alternatif olarak - veya + düğmesine basarak Sessiz işlevini iptal edin.

6 UNDER SCAN

Video sinyalinin tamamını ekranda görüntüler.

7 MENU

Ekran menüsünü açar ve menü ekranından çıkar veya ekran ayar menüsünü kapatır.

8 ENTER

Vurgulanan menü öğesini etkinleştirir.

9 SYSTEM ID

Uzaktan kumandanın SİSTEM KİMLİĞİNİ ayarlar. Numara düğmesine bakın.

10 PIP - VGA Modunda Kullanılabilir

PIP ekranını Açmak/Kapatmak için PIP düğmesine basın.

11 P.MODE - Video A/B, S-Video Modunda Kullanılabilir

Monitörün önceden tanımlı bir Resim Modunu seçmek veya resim atmosferini gerektiği gibi değiştirmek için basın. Bu düğmeye bastığınızda, geçerli mod ekranın alt ortasında görüntülenir.

Monitör, fabrikada önceden ayarlanmış dört otomatik resim ayarına sahiptir. Ardından mevcut yeniden yapılandırılmış modlar arasında geçiş yapmak için düğmeye tekrar basın.

( Dynamic, Standard, Movie, Custom )

12 FREEZE - Video A/B, S-Video Modunda Kullanılabilir

Ekranı dondurmak için düğmeye bir kez basın. Dondurmayı kaldırmak için tekrar basın.

13 AUTO - Yalnızca VGA Modunda Kullanılabilir

Ekran görüntüsünü otomatik olarak ayarlar.

14 SOURCE

Giriş sinyal kaynağını değiştirmek için 'SOURCE' düğmesine basın.

Kaynak değişikliği yalnızca o anda monitöre bağlı harici cihazlarda yapılabilir.

15 ▼▲/◀▶ düğmeleri

Menü öğeleri arasında yatay veya dikey olarak gezinmeyi sağlar veya seçili menü değerlerini ayarlar.

Harici Cihazlara Bağlama.

Ürün, Kamera, DVR, VCR, Harici Monitör vb. harici bir cihaza bağlanabilir.

OSD Menü Yapılandırmaları

Sinyal Yok Ekranı

VGA ve Video girişinde bağlantı olmadığında, Ekran Üstü Gösterge bu mesajı gösterecektir.

OSD Menü Seçimi

1. Ana menüyü görmek için MENU düğmesine basın.
2. Ana menüyü seçmek için ▼/▲ ve ENTER düğmesine basın.
3. Alt menüyü seçmek için ▼/▲ ve ENTER (veya ▶) düğmesine basın.
4. Ayarı seçmek için ▼/▲ ve ENTER (veya ▶) düğmesine basın. (Veya ayarı seçmek için ◀/▶ düğmesine basın)
5. Çıkmak için MENU veya ◀ düğmesine tekrar tekrar basın.

NOT1: Önceki ekrana dönmek için MENU veya ◀ düğmesine basın.

NOT2: Herhangi bir düğmeye basılmazsa OSD ekranı 2 dakika sonra kaybolur.

A. Giriş Menüsü

Girişler Video A, Video B, S-Video, VGA moduna ayarlanabilir.

1. MENU ve ENTER düğmesine basın.
2. Giriş menüsünü seçmek için ENTER veya ▶ düğmesine ve ardından ▼/▲ düğmesine basın.
3. Ayarları kaydetmek ve çıkmak için ENTER veya ▶ düğmesine basın.

▶ PIP AÇIK (yalnızca VGA modu)

VGA girişini seçmediyseniz bu menü kullanılamaz.

1. MENU ve ENTER düğmesine basın.
2. PIP menüsünü seçmek için ▼/▲ ve ENTER düğmesine basın.
3. Alt menüyü görmek için ENTER veya ▶ düğmesine basın.
4. On'u seçmek için ▼/▲ ve ENTER düğmesine basın.
5. Çıkmak için MENU veya ◀ düğmesine tekrar tekrar basın.

▶ PIP Kaynak seçimi (yalnızca VGA modu)

PIP On'u seçmediyseniz bu menü kullanılamaz.

1. MENU ve ENTER düğmesine basın.
2. PIP menüsünü seçmek için ▼/▲ ve ENTER düğmesine basın.
3. Kaynağı seçmek için ▼/▲ ve ENTER düğmesine basın.
4. İstediğiniz PIP kaynağını seçmek için ▼/▲ ve ENTER düğmesine basın.
5. Çıkmak için MENU veya ◀ düğmesine tekrar tekrar basın.

▶ PIP Boyut seçimi (yalnızca VGA modu)

PIP On'u seçmediyseniz bu menü kullanılamaz.

1. MENU ve ENTER düğmesine basın.
2. PIP menüsünü seçmek için ▼/▲ ve ENTER düğmesine basın.
3. Boyutu seçmek için ▼/▲ ve ENTER düğmesine basın.
4. Ayarı seçmek için ▼/▲ ve ENTER düğmesine basın. ( [QR] )
5. Çıkmak için MENU veya ◀ düğmesine tekrar tekrar basın.

▶ PIP Konumu seçimi (yalnızca VGA modu)

PIP On seçmediyseniz bu menü kullanılamaz.

1. MENU ve ENTER düğmesine basın.
2. PIP menüsünü seçmek için ▼/▲ ve ENTER düğmesine basın.
3. Konumu seçmek için ▼/▲ ve ENTER düğmesine basın.
4. Ayarı seçmek için ▼/▲ ve ENTER düğmesine basın. (
5. Çıkmak için MENU veya ▶ düğmesine tekrar tekrar basın.

▶ PIP KAPALI (yalnızca VGA modu)

VGA girişini seçmediyseniz bu menü kullanılamaz.

1. MENU ve ENTER düğmesine basın.
2. PIP menüsünü seçmek için ▼/▲ ve ENTER düğmesine basın.
3. Alt menüyü görmek için ENTER veya ▶ düğmesine basın.
4. Off'u seçmek için ▼/▲ ve ENTER düğmesine basın.
5. Çıkmak için MENU veya ◀ düğmesine tekrar tekrar basın.

▶ Ad Düzenle

1. MENU ve ENTER düğmesine basın.
2. Düzenleme menüsünü seçmek için ▼/▲ ve ENTER düğmesine basın.
3. Girişi seçmek için ▼/▲ ve ENTER düğmesine basın.
4. İstediğiniz Adı seçmek için ▼/▲ ve ENTER düğmesine basın.
5. Çıkmak için MENU veya ◀ düğmesine tekrar tekrar basın.

B. Resim Menüsü

■ Video modu

▶ Mod: Dinamik, Standart, Sinema, Özel

1. Resim menüsünü seçmek için MENU ve ▼/▲ düğmesine basın.
2. Mod menüsünü seçmek için ENTER veya ▶ düğmesine basın.
3. ENTER veya ▶ düğmesine basın.
4. İstediğiniz modu seçmek için ▼/▲ düğmesine basın. (Dynamic, Standard, Movie, Custom)
5. Çıkmak için MENU veya ◀ düğmesine tekrar tekrar basın.

▶ Custom

Video modu: Kontrast, Parlaklık, Keskinlik, Renk

※ Tint özelliği, giriş sinyali NTSC modundayken etkindir.
