Ürün Tipi	Renkli CCTV Kubbe Kamera
Marka	Samsung
Model	SCC-B5343
Boyutlar (çap x yükseklik)	128 mm x 91 mm
Ağırlık	327 g
Güç Kaynağı	24 V AC ±%10 (60 Hz) / 12 V DC +%10/-%5
Güç Tüketimi	Yaklaşık 1,7 W
Sensör Tipi	1/3 inç Super-HAD CCD
Yatay Çözünürlük	540 TV Hattı
Video Çıkışı	Kompozit 1,0 Vp-p, 75 ohm, BNC; test monitör çıkışı
Lens	Otomatik Diyafram (DC), odak uzaklığı 2,5~6,0 mm, diyafram F1,2
Pan ve Tilt Fonksiyonları	Pan: 0-355°, Tilt: 0-90°
Özel Fonksiyonlar	Hat Kilidi (LL), Sens-up (LSS), H/V ters çevirme, arka ışık telafisi (BLC), titreşim önleme (FL), otomatik gündüz/gece, beyaz dengesi (AWB/AWC), DNR, CCD kusur telafisi
Çalışma Sıcaklığı	-10°C ile +50°C arası
Çalışma Nemi	En fazla %90 RH
Yayın Sistemi	PAL (625 satır, 50 alan) veya NTSC (versiyona göre)
Bakım	Kuru bir bezle temizleyin; cihaza su püskürtmeyin
Güvenlik	Yalnızca belirtilen adaptörü kullanın; kasayı açmayın; fırtınalı havalarda fişi çekin
Onarılabilirlik	Tüm onarımları kalifiye personele bırakın; kendiniz sökmeyin

Sık sorulan sorular - SCC-B5343 SAMSUNG

SCC-B5343 kamerayı tavana nasıl kurarım?

Önce, verilen üç vidayı kullanarak montaj braketini tavana sabitleyin. Ardından, ana gövdenin oluğunu braket üzerindeki 'CAMERA FRONT' işaretiyle hizalayın ve gövdeyi KİLİT yönünde bir klik sesi duyana kadar çevirin. Daha sonra pan ve tilt yönünü ayarlayın.

Kamera için hangi güç kaynağını kullanmalıyım?

Kamera, 24 V AC ±%10 (60 Hz) veya 12 V DC +%10/-%5 güç kaynağını kabul eder. Teknik özelliklerde belirtilen standart adaptörü kullanın.

Odak ve zumu nasıl ayarlarım?

Kubbe kapağını ve iç kapağı çıkarın. Zumu ayarlamak için zoom kolu (no. 5) ve netliği ayarlamak için odak kolu (no. 6) kullanın. Ayarlandıktan sonra kolları sabitlemek için vidalayın.

Bir kameradan diğerine geçişte görüntü titriyorsa ne yapmalıyım?

LL anahtarını (anahtar 1) ON konumuna getirerek hat kilidi modunu etkinleştirin. Kontrol cihazındaki INC/DEC düğmelerini kullanarak fazı ince ayar yapabilirsiniz.

Otomatik gündüz/gece modunu nasıl etkinleştiririm?

D/N anahtarını (anahtar 7) ON konumuna getirin. Kamera, ortam parlaklığına göre otomatik olarak renkli ve siyah-beyaz arasında geçiş yapacaktır.

Kamera dış mekanda kullanılabilir mi?

Kamera iç mekan kullanımı için tasarlanmıştır. Çalışma sıcaklığı -10°C ile +50°C arası ve maksimum nem %90'dır. Dış mekan kullanımı için ek bir koruma kutusu önerilir.

Kamera nasıl temizlenir?

Dış yüzeyi temizlemek için kuru bir bez kullanın. Suyu asla doğrudan cihaz parçalarına püskürtmeyin. Temizlik yapmadan önce güç kaynağını fişten çekin.

'Görüntü kararsız' ikaz ışığı veya hata mesajı ne anlama geliyor?

Kararsız bir görüntü, kötü senkronizasyondan kaynaklanabilir. LL anahtarının doğru konumda olduğunu kontrol edin. 12 V DC güç kaynağı kullanıyorsanız, hat kilidi çalışmaz: LL anahtarını OFF konumuna getirin.

Güçlü arka ışık durumunda net bir görüntü nasıl elde edilir?

Arka ışık telafisini etkinleştirmek için BLC anahtarını (anahtar 5) ON konumuna getirin. Bu, yoğun bir ışık kaynağı karşısında nesnenin görünürlüğünü artıracaktır.

Tam kılavuzu nereden indirebilirim?

Tam kılavuz PDF formatında web sitemiz notice-facile.com üzerinden ücretsiz olarak indirilebilir. Ayrıca dilinizi seçip e-posta adresinizi sağlayarak bir çeviri talep edebilirsiniz.

KULLANIM KILAVUZU SCC-B5343 SAMSUNG

Kullanım Talimatları

Olanakları Hayal Edin

Bir Samsung ürünü aldığınız için teşekkür ederiz.

Daha eksiksiz bir hizmet alabilmek için lütfen ürününüzü

www.samsung.com/global/register

GÜVENLİK ÖNLEMLERİ

DİKKAT

ELEKTRİK ÇARPMA RİSKİ VARDIR AÇMAYIN

DİKKAT: ELEKTRİK ÇARPMASI RİSKİNİ AZALTMAK İÇİN ARKA KAPAĞI ÇIKARMAYIN. İÇİNDE KULLANICININ MÜDAHALE EDEBİLECEĞİ PARÇA BULUNMAMAKTADIR. YETKİLİ SERVİS PERSONELİNE BAŞVURUNUZ.

Bu sembol, bu ünitede elektrik şoku riski içeren tehlikeli gerilimin mevcut olduğunu belirtmektedir.

Bu sembol, bu üniteyle birlikte verilen yazılarda önemli çalıştırma ve bakım talimatlarının var olduğunu belirtmektedir.

UYARI

- Yangın veya elektrik şoku riskini azaltmak için, bu cihazı yağmur veya neme maruz bırakmayın.

UYARI

1. Sadece özellikler sayfasında belirtilen standart adaptörün kullanıldığından emin olun. Başka bir adaptörün kullanılması yangına, elektrik çarpmasına neden olabilir ya da ürüne zarar verebilir.
2. Yanlış şekilde güç kaynağının bağlanması veya bataryanın değiştirilmesi patlamaya, yangına, elektrik çarpmasına yol açabilir ya da ürüne zarar verebilir.
3. Tek bir adaptöre çoklu kamera bağlamayınız. Kapasitenin aşılması, anormal ısı üretimine veya yangına neden olabilir.
4. Güvenli bir şekilde güç kordonunu güç yuvasına takın. Emniyetsiz bağlantı yangına neden olabilir.
5. Kamerayı kurarken, sağlam ve sıkı bir biçimde takın. Kameranın düşürülmesi yaralanmalara yol açabilir.
6. Kamera üzerine iletken nesneleri (örneğin tornavidalar, madeni paralar, metal objeler vs.) veya suyla doldurulmuş kaplar koymayın. Aksi durumda yangın, elektrik çarpmasına bağlı yaralanmalar meydana gelebilir.
7. Üniteyi nemli, tozlu veya isli yerlere kurmayın. Aksi durumda yangın veya elektrik çarpmasına neden olabilir.
8. Üniteden alışılmamış kokular veya duman geliyorsa ürünü kullanmayı bırakın. Bu durumda derhal güç kaynağını kesin ve servis merkeziyle irtibata geçin. Kullanıma devam edildiği takdirde yangın veya elektrik çarpması meydana gelebilir.
9. Bu ürün normal şekilde çalışmıyorsa, en yakın servis merkeziyle irtibata geçin. Asla demonte etmeyin ya da bu ürünü hiçbir şekilde modifiye etmeyin. (SAMSUNG, yetkisiz modifikasyonların veya tamir girişimlerinin neden olduğu sorunlardan sorumlu değildir.)
10. Temizlerken ürün parçalarının üzerine doğrudan su püskürtmeyin. Aksi durumda yangın veya elektrik çarpmasına neden olabilir.

DİKKAT

1. Ürün üzerine objeler düşürmeyin ya da ürüne güçlü şoklar uygulamayın. Aşırı titreşim veya manyetik girişimlerin bulunduğu yerlerden uzak tutunuz.
2. Yüksek sıcaklıkların (50°C üzeri) ve düşük sıcaklıkların (-10°C altı) veya yüksek nemin bulunduğu yerlerde kurmayın. Aksi durumda yangın veya elektrik çarpmasına neden olabilir.
3. Halihazırda kurulu olan ürünün yerini değiştirmek istiyorsanız elektriğin kapalı olduğundan emin olun ve sonra taşıyıp yeniden kurun.
4. Ark olduğunda prizden güç fişini çıkartın. İhmal edildiği takdirde yangın veya elektrik çarpması meydana gelebilir.
5. Doğrudan güneş ışığından ve ısı yayma kaynaklarından uzak tutun. Yangına neden olabilir.
6. Havalandırma imkanı bulunan bir yerde kurun.
7. CCD görüntü sensörüne zarar verebileceği için güneş gibi aşırı parlak objelere doğrudan kamerayı yönlendirmekten kaçının.
8. Aygıt, su sıçramasına ve damlamasına maruz bırakılmamalıdır ve vazo gibi içi sıvı dolu objeler aygıtın yanına konulmamalıdır.
9. Ana şebeke kablosu cihazın bağlantısını kesmek için kullanılır ve her zaman kullanılabilir bir durumda tutulmalıdır.

ÖNEMLİ GÜVENLİK YÖNERGELERİ

1. Bu yönergeleri okuyun.
2. Bu yönergeleri saklayın.
3. Uyarıları dikkate alın.
4. Yönergeyi takip edin.
5. Bu cihazı suyun yakınında kullanmayın.
6. Yalnızca kuru bir bezle temizleyin.
7. Havalandırma deliklerini kapatmayın. Üreticinin talimatlarına göre kurun.
8. Radyatör, ısı aygıtları gibi ısı kaynaklarının veya (amplifikatörler dahil) ısı üreten diğer cihazların yayınına koymayın.
9. Güvenlik amacıyla polarize veya topraklamalı tip fişi bozmayın. Polarize fiş, biri diğerinden daha geniş iki ağza sahiptir. Topraklama tipi fiş iki ağza ve üç topraklama dişine sahiptir. Geniş ağız veya üçüncü diş güvenliğiniz için sağlanmıştır. Verilen fiş prizinize uymuyorsa, tam uyan bir prizle değiştirmek için elektrikçiyle görüşün.
10. Özellikle fişlerde, priz yuvalarında ve üründen çıkan uçlarda sıkışan veya yürüyüş yolu üzerinde olan güç kablosunu koruyun.
11. Yalnızca üretici tarafından belirtilen ekleri/aksesuarları kullanın.
12. Yalnızca üretici tarafından belirtilen veya cihazla birlikte satılan arabayı, standı, tripodu, kelepçeyi veya masayı kullanın.
13. Bu cihazı fişten çekin. Araba kullanıldığında devrilmeden kaynaklanan yaralanmayı önlemek için araba/cihaz kombinasyonu hareket ederken dikkat edin.
14. Bütün servis işlemlerini yetkili servis personeline bildirin. Güç kaynağı kordonu veya fişin zarar görmesi, sıvının dökülmesi veya cihazın içine nesne düşmesi, cihazın yağmura veya neme maruz kalması, normal çalışmaması veya düşmesi gibi herhangi bir şekilde cihaz hasar gördüğünde servis gereklidir.

İçindekiler

Genel bakış 6

Bu kılavuz hakkında 6

Ürüne Genel Bakış....6

Temel özellikler....6

Parçalar 6

Ambalajdaki parçaların kontrolü 6

Kameranızın parçaları 7

Kurulum....8

Ayarlama anahtarları 8

Fonksiyon anahtarlarının ayarlanması 8

Kabloların bağlanması ve anahtarların ayarlanması .....10

Kameranın kurulumu....11

Kurulumdan önce 11

Kurulum Prosedürü 11

Kamera yönünün ayarlanması 12

Ek A: NTSC Standardı için Özellikler 14

Genel bakış

Bu kılavuz hakkında

Bu kullanım kılavuzu, ürünle ilgili temel talimatları içermektedir. Kullanmadan önce tüm kullanıcıların bu kılavuzu okumaları tavsiye edilmektedir.

Bu kılavuz şu bölümlere ayrılmıştır:

Bölüm 1 "Genel Bakış" kullanım kılavuzunu ve ürünle ilgili bilgileri tanıtır (Bu bölüm). Bölüm 2 "Kurulum", ürünün nasıl kurulup ayarlanacağı hakkında açıklama yapar. ■ Ek "Özellikler", ürün özelliklerini verir.

Ürüne Genel Bakış

Hareketli görüntüler ortaya çıktığında devingen gecikmelere sahip olmayan sabit bir odaksal lensle donatılmış yüksek çözünürlüğe sahip bir dome kameradır ve net görüntü kalitesi, Gece/gündüz renk telafisini uygulamak amacıyla gerçek zamanlı CCD kusur tedavisi, düşük hızda obtüratör (LSS: Auto x 128) ile dijital gürültü giderme (DNR) gibi özellikleri sağlamaktadır.

Temel Özellikler

■ Güç: DC 12V/AC 24V ■ Özel fonksiyonlar

• Hat kilit (LL) kontrolü • Otomatik beyaz dengeleme - Yatay/dikey görüntü değiştirme - Titreşim kontrolü • Düşük obtüratör hız kontrolü - Arka ışık telafisinin kontrolü - Renkli ve siyah & beyaz modlar arasında otomatik anahtarlama • Farklı odakta lens donanımı • Otomatik iris fonksiyonu • Dijital gürültü giderme (DNR) • Dinamik CCD kusur telafisi

Parçalar

Ambalajdaki Parçaların Kontrolü

Lütfen, kamera ve aksesuarların ambalaj içinde olduğunu kontrol edin. Bu parçalar aşağıda gösterildiği gibidir:

Kamera

Test monitör kablosu

Tırnak vidası Kullanım Kılavuzu

Not

Test monitör kablosu, taşınabilir bir ekrana bağlayarak kamerayı test etmek için kullanılır. Gerçekten, izlenen bir ekrana kamerayı bağlamak istiyorsanız BNC kablosunu kullanın.

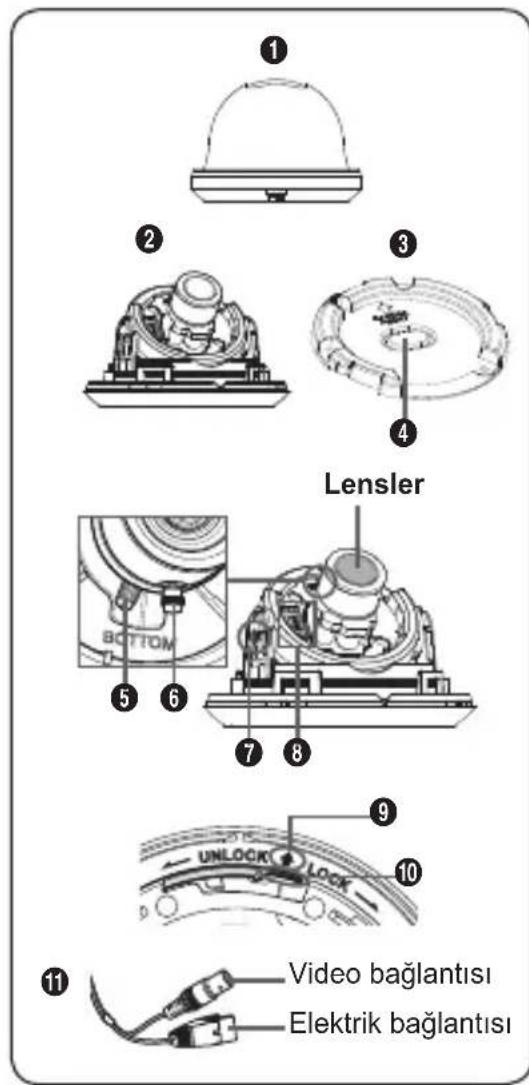

Kameranızın parçaları

Kameranız şu parçalardan oluşmaktadır:

① Dome Kapağı: Koruma için ana gövdeyi örter. ② Temel yapı: Lens, anahtar tablosu, PCB kartı, vidalar vb. bulunmaktadır. ③ Montaj kenedi: Tavan veya duvar sabitlemesi için kullanılır. Ambalajla verilen üç uzun tırnak vidasını kullanarak sabitlenir. ④ Kablo Tutucu: Kabloyu tavandaki bir delikten çekiyorsanız, bu durdurucuyu çıkarın ve kabloyu takmak için açıklıktan geçirin. ⑤ Zoom kolu: Bu kolu kullanarak lens zoom'unu ayarlayabilir ve sabitleyebilirsiniz. ⑥ Odak kolu: Lens odağı, onu sağa veya sola döndürerek ayarlanabilir. Sabitlemek için saat yönünde yönlendirin. ⑦ Eğimli sabitleme vidası: Bu vidayı kullanarak lensin eğimi ayarlanabilir ve sabitlenebilir. ⑧ Anahtar tablosu: Fonksiyon anahtarları ve faz kontrol anahtarları şeklinde iki çeşit kontrol anahtarına sahiptir. Tabloda, ortasında sekiz fonksiyon anahtarı ve fonksiyon anahtar alanının her bir yanında iki adet faz kontrol düğmesi vardır. ⑨ Montaj Kılavuz İşareti: Bu işaret, kamerayı konsola tuttururken konsol üzerindeki işaret ile hizalanmalıdır. ⑩ Kilit çözücü: Temel yapıdan montaj kenedini ayırtmak ya da montaj kenedinden kurulu kamerayı çıkartmak istiyorsanız dışarıya doğru itin ve temel yapıyı KİLİTSİZ yöne doğru yönlendirin. ⑪ Kablo: BNC kablosuna video bağlantısını ve güç adaptörüne elektrik bağlantısını bağlayın.

Ayarlama anahtarları

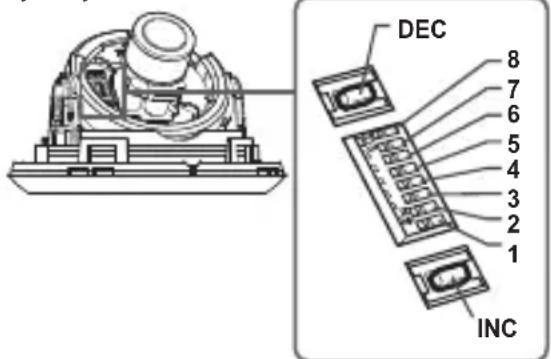

Fonksiyon anahtarlarının ayarlanması

Kameranızdaki mevcut fonksiyonları düzenlemek için aşağıda gösterilen sekiz fonksiyonu ayarlayın:

No İsim Kısa açıklama
1 LL	Hat kilitleme ON/OFF
2 LSS	Sensör- yüksek veya düşük hız obtüratörü ON/OFF
3 H-REV Yatay	döndürme ON/OFF
4 V-REV Dikey	döndürme ON/OFF
5 BLC Arka ışık	telafisi ON/OFF
6 FL	Titreşim ON/OFF
7 D/N	Renkli ve siyah & beyaz arasında otomatik anahtarlama ON/OFF
8 AWB Otomatik beyaz dengeleme ON/OFF

1. Anahtar 1 (LL): Anahtar OFF konumundayken kamera, dahili senkronizasyon modunda çalışır; ON konumundayken kamera, hat kilit modunda çalışır. Dahili senkronizasyon modunda kamera, senkronizasyon için kristal bir osilatör içerisinde daima kullanılır. Ancak çoklu kameralar sıralı bir anahtarlayıcıya bağlanırsa, bir kameradan diğerine anahtarlama yapılırken görüntü dalgalanması veya titremesi meydana gelebilir. Bu durumda bu sorunu çözmek için bu anahtarı ON konumuna ayarlayabilirsiniz. Hat kilidi modu, kamerada senkronizasyon referansı olarak AC elektrik fazının kullanılmasına izin verir. Bu modda faz kontrol düğmelerini (INC/DEC) kullanabilirsiniz.

Not

DC 12V gücünü kullandığınızda bu anahtarı OFF konumuna ayarlayın. Hat kilidi özelliği, anahtar ON konumundayken dahi normal şekilde çalışmayacaktır.

AC elektriği bağlanırken LL anahtarını ON konumuna ayarlayın. Herhangi bir görüntü dalgası meydana gelirse faz kontrol düğmelerini kullanarak fazı ayarlamalısınız. Bir dereceyle fazı azaltmak ya da arttırmak için INC veya DEC düğmesine basın.

1. Anahtar 2 (LSS): Bu sensör-yukarı modu, gürültüyü azaltmak ama parlaklığı ve kontrastı artırmak için bellekteki görüntü alanlarını çoğaltır. Anahtar ON konumundayken kamera otomatik olarak koyu görüntüyü netleştirmek için azami 128 defa görüntü elde etme hızına anahtarlama yapar.
2. Anahtar 3 (H-REV): Anahtar ON konumundayken kameranın görüntüsü yatay yöne çevrilir. Bir ayna kullanarak konumunuzu görüntülemek isterseniz doğru görüntüyü görmek için bu özelliği kullanabilirsiniz.
3. Anahtar 4 (V-REV): Anahtar ON konumundayken kameranın görüntüsü dikey yöne çevrilir. Kameranız dikey görüntü yönünü zoraki görüntülüyorsa doğru görüntüyü görmek için bu özelliği kullanabilirsiniz.
4. Anahtar 5 (BLC): Anahtar ON konumundayken, kamera güneş ışığı veya floresan ışığı gibi aşırı bir ışıkla karşılaşsa bile net bir görüntü elde edebilirsiniz. OFF konumundayken aşırı ışığa sahip hedef görüntüyü net olarak göstermez.
5. Anahtar 6 (FL): Anahtar ON konumundayken obtüratör hızı, dikey senkronizasyon frekansı (NTSC için 60Hz, PAL için 50Hz) ile ışığın açık ve kapalı frekansı arasındaki uyuşmazlıkla ekranı titreşimden korumak için 1/100 sn'ye (NTSC için) veya 1/120 sn'ye (PAL için) sabitlenir.
6. Anahtar 7 (D/N): Anahtar ON konumundayken kamera, parlaklık seviyesine göre renkli ve S&B arasında otomatik olarak anahtarlanır.
7. Anahtar 8 (AWB): Bu anahtar, beyaz dengesini ayarlar. Anahtar ON konumundayken kamera ATW modunda çalışır ve OFF durumunda ise kamera AWC modunda çalışır.

- ATW (Otomatik İzlenen Beyaz Dengesi): Renk sıcaklığı, otomatik olarak çevresel değişimlere göre ayarlanır. (Yaklaşık 2000°K ila 11,000°K)

- AWC (Otomatik Beyaz Denge Kontrolü): Anahtar OFF konumuna getirildiğinde, mevcut renk sıcaklığını depolar. Dolayısıyla renk sıcaklığı depolanan değere göre ayarlanır.

Dikkat

• - Kamera için IRIS ayar aralığı yaklaşık 80 ila 120 IRE'dir. Yani, kamera IRIS'i tam açık/kapalı özelliğini sağlamamaktadır ama sınırlı aralık varyasyonuna sahiptir. - Kol 75 IRE veya altındayken IRIS dalgalanması oluşacağını uygun kola (80 IRE veya üstü) ayarlandıktan sonra kamerayı kullanın.

Kabloların bağlanması ve anahtarların ayarlanması

Kameranızı kurmadan önce lens odağını, zoom'unu ve anahtar ayarını yapmalısınız.

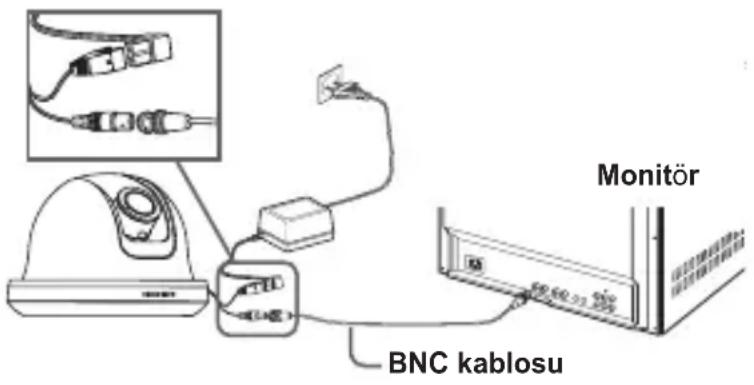

Kabloları bağlamak için

1. Kameranıza ekli Video bağlayıcısına BNC kablosunu bağlayın.
2. Monitör üzerindeki Video Girişine BNC kablosunu bağlayın.
3. Kameranıza ekli Güç bağlantısına güç adaptörünü takın. Monitör açıldığında kamera görüntüsü görünür.

Kamera görüntüsünü kontrol etmek ve anahtarları ayarlamak için

1. Dome kapağını ve iç kapağı çıkartın. Çıkartma prosedürleri hakkında daha fazla detay için bir sonraki sayfada yer alan Kamera kurulumu bölümündeki “Kurulum Prosedürleri” ne bakınız.
2. Ekranda görüntüyü izlerken Odak kolunu, Zoom kolunu ve Anahtar tablosunu kullanarak kameranızın odak, zoom ve fonksiyon ayarlarını yapın.
3. Ayarlanan odak ve zoom'u sabitlemek isterseniz kolları yukarı döndürün.

Kameranızı kurmadan önce aşağıdaki uyarıları okumalısınız:

• Yerin (tavan veya duvar) kameranızın ağırlığının beş katına uygun olup olmadığını kontrol etmeniz gerekmektedir.
• Kablonun hasar göreceği uygun olmayan yerlerde veya elektrik geçen kapaklarda bulunmasına izin vermeyin. Aksi takdirde arıza veya yangına neden olabilir.
• Kameranızı kurarken kimsenin kurulum alanına yaklaşmasına izin vermeyin. O alanda değerli şeyleriniz varsa onları uzağa taşıyın.
• Kısmi kör nokta, mercek konfigürasyonuna bağlı olarak 20°'nin altındaki eğim açılarında oluşur.

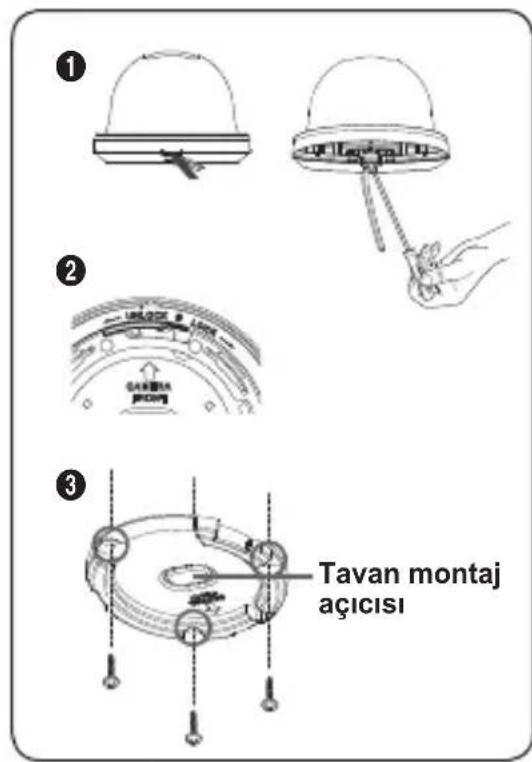

Kurulum prosedürü

Kameranızı kurmak için

① Koruyucu kapağı kameranın mahfazasından sökmek için, kapağı düz başlı bir tornavida ile kaldırın. ② Kilit çözücüsünü dışarı doğru iterken KİLİTSİZ yönde Temel yapıyı yönlendirerek Temel yapıdan Montaj kenedini ayırın. Bunu yapmak kolay değilse Montaj kenedi üzerindeki küçük delikleri tutarken KİLİT yönünde Montaj kenedini yönlendirin. ③ Üç vidayla desteklenen yere (tavan veya duvar) Montaj kenedini sabitleyin.

Not

Montaj kenedi üzerindeki ÖN KAMERA işareti kamera izleme alanını göstermelidir.

4 Kablo erişimi için konsol montaj yüzeyinde bir delik açılmışsa, Kablo Durdurucuyu çıkarmak için aşağı bastırın ve daha sonra kabloyu içeri çekin. Kameranın yanından takıyorsanız, CAMERA FRONT (KAMERA ÖNÜ) olarak işaretlenen yanın karşısında boş alanı kullanın. 5 Şimdi, gömme ÖN KAMERA alanında geniş girintiye sahip Temel yapı üzerindeki Girinti İşaretini hizaladıktan sonra KİLİT yönünde yönlendirerek Montaj kenedine Temel yapıyı ekleyin. 6 Kamera yönünü ayarlayın. Yön kontrolü hakkında daha fazla detay için aynı sayfadaki "Kamera Yönünün Ayarlanması" başlığına bakın. Kameranız için zoom ve odak ayarı yapmak gerektiğinde 10. sayfadaki "Kabloların bağlanması ve ayarların yapılması" başlığına bakın. 7 Temel yapının sol ve sağ taraflarında iki vida deliği bulunan İç kapağın kol kilitleyicileri üzerine iki vida deliğini hizaladıktan sonra "klik" sesini duyuncaya kadar bastırarak Temel yapıya iç Kapağı takın. 8 Son olarak Temel yapı üzerinde Girinti İşaretine sahip dome Kapağının içerisinde tamponu hizaladıktan sonra "klik" sesini duyuncaya kadar bastırarak Temel yapıya dome Kapağını takın.

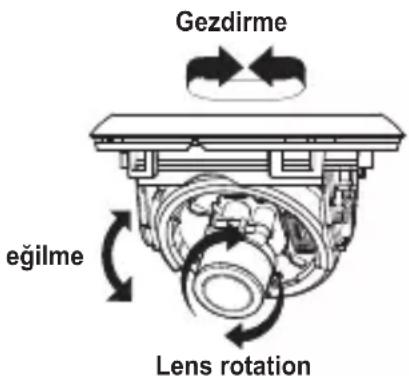

Kamera yönünün ayarlanması

Kamera tavana sabitlenirken, kamera görüntüleme açısı ayarlanabilir. Kameranızı sağa veya sola doğru (gezdirme) yönlendirebilirsiniz ve yukarı veya aşağı doğru (eğilme) eğimini değiştirebilirsiniz.

Gezdirme konumunda kameranızın rotasyon limiti 355 dereceye ayarlanabilir (saat yönünde 100 derece ve saat yönünün aksine 255 derece). Kamera içindeki Durdurucu ile rotasyon durdurulabilir. Gezdirme kontrolü için ilk önce alt tarafa yerleşik iki vidayı söküp istediğiniz yönde yön verin ve sonra kamerayı sabitlemek için vidaları takın.

Eğme 0° ile 90° arasında ayarlanabilir; buna rağmen, mercek konfigürasyonunuza bağlı olarak, 20°’den küçük açılar kısmı kör noktaya yol açabilir. Eğilme açısını ayarladıktan sonra konumu sabitlemek için Eğitim sabitleme vidalarını kullanın.

Kameranızın odağını ve zoom'unu ayarlamak amacıyla Odak kolu ve Zoom kolunu kullanın. Eğimli tavan veya duvara kamerayı yerleştirirken görüntünün tam yönünü görmek için kamera lensini yönlendirebilirsiniz.

SCC-B5342/B5343

Ek A: NTSC Standardı için Özellikler

Madde Ayrıntılar
Urün tipi CCTV renkli dome kamera
Güç girişi AC 24V± %10 (60Hz ± 0.3 Hz), DC 12V + %10-%5
Yayın tipi NTSC Standart renkli sistem (525 hat, 60 alan)
Güç tuketimi Yaklaşık 1.7W
Görüntü cihazı	1/3 inç IT tipi Süper-HAD CCD
Piksel	Toplam: 811(Y) x 508(D), 410.000 pikselGeçerli: 768 (Y) x 494 (D), 380.000 piksel
Tarama modu 525 hat, 2:1 ara birim
Taranan hat frekansı	Yatay: 15.734Hz(INT)/15.750Hz(LL)Dikey: 59.94Hz(INT)/60Hz(LL)
Senkronizasyon modu	INT/hat Kilidi (INC/DEC düğmesi kullanılarak faz ayarlama)
Yatay çözünürlük	540 TV hattı
S/N Oranı	Yaklaşık 50dB
Min. obje aydınlatma				SCC-B5343 (Renkli/SB)	SCC-B5342 (Renkli/SB)
	F1.2	Sensör-yukarıOFF	50IRE 0	4/0.04 Lux 0.4/0.04 Lux
			30IRE 0	24/0.024 Lux 0.24/0.024	Lux
			15IRE 0	12/0.012 Lux 0.12/0.012	Lux
		Sensör-yukarıx128	50IRE 0	0031/0.00031 Lux 0.003	1/0.00031 Lux
			30IRE 0	0019/0.00019 Lux 0.001	9/0.00019 Lux
			15IRE 0	0009/0.00009 Lux 0.000	9/0.00009 Lux
Sinyal çıkışı	BİLEŞİK Video (1.0 Vp-p, 75ohm, BNC), Test Monitorü OUT (1.0 Vp-p, 75ohm, Donatım kablosu)
Lens	Oto Iris (DC) / Odak uzunluğu: 2.5 ~ 6.0 mm / Açıklık oranı: 1.2
GEZ fonksiyonu Alan: 0 ila 355° (100 derece saat yönü ve 255 derece saat yönünün tersi)
EĞM. fonksiyonu	Alan: 0 ila 90°
Kontroller	Hat kilidi (LL)Sensör-yukarı; düşük hız obtüratürü (LSS)Yatay dönme (H-REV)Dikey dönme (V-REV)Arka ışık telifisi (BLC)Titreşim (FL)Renkli ve S&B modları arasında anahtarlama (D/N)Otomatik beyaz dengeleme (AWB)Dijital gürültü giderme (DNR)Dinamik CCD kusur telifisi
Ürün rengi	SCC-B5342N/B5343N : Beyaz
Çalıştırma sıcaklığı	-10°C ila +50°C
Çalıştırma nemi	%90'a kadar

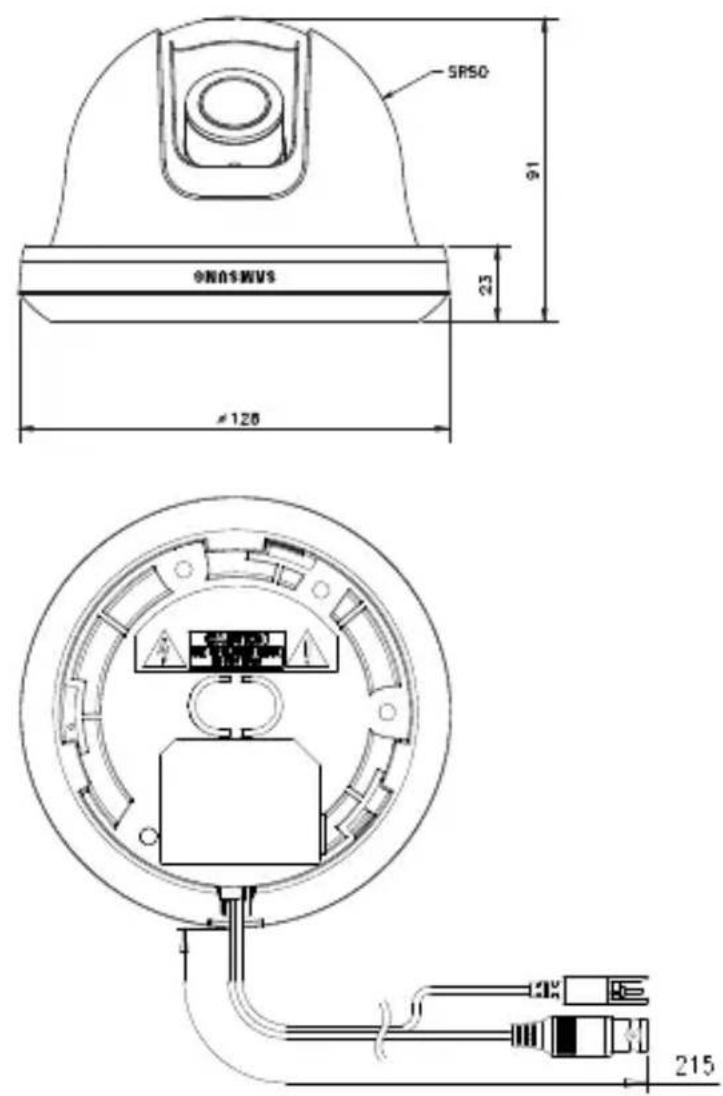

Ebat	128(∅) x 91 (Y)mm
Ağırlık	327g

Ek B: PAL Standardı için Özellikler

Madde Ayrıntılar
Ürün tipi CCTV renkli dome kamera
Güç girişi AC 24V± %10 (60Hz ± 0.3 Hz), DC 12V + %10-%5
Yayın tipi PAL Standart renkli sistem (625 hat, 50 alan)
Güç tüketimi	Yaklaşık 1.7W
Görüntü cihazı 1/3 inç IT tipi Süper-HAD CCD
Piksel	Toplam: 795(Y) x 596(D), 470.000 pikselGeçerli: 752 (Y) x 582 (D), 440.000 piksel
Senkronizasyon modu 625 hat, 2:1 ara birim
Yatay çözünürlük	Yatay: 15.625Hz(INT)/15.625Hz(LL)Dikey: 50Hz(INT)/50Hz(LL)
Synchronization mode INT/hat Kilidi (INC/DEC düğmesi kullanılarak faz ayarlama)
Yatay çözünürlük	540 TV hattı
S/N Oranı	Yaklaşık 50dB
Min. obje aydınlatma			SCC-B5343 (Renkli/SB) SCC-B5342 (Renkli/SB)
	F1.2	Sensör-yukarı OFF	50IRE 0.4/0.04 Lux 0.4/0.4 Lux
			30IRE 0.24/0.024 Lux 0.24/0.24 Lux
			15IRE 0.12/0.012 Lux 0.12/0.12 Lux
		Sensör-yukarı x128	50IRE 0.0031/0.00031 Lux 0.0031/0.0031 Lux
			30IRE 0.0019/0.00019 Lux 0.0019/0.0019 Lux
			15IRE 0.0009/0.00009 Lux 0.0009/0.0009 Lux
Sinyal çıkışı	BILEŞIK Video (1.0 Vp-p, 75ohm, BNC), Test Monitörü OUT (1.0 Vp-p, 75ohm, Donatım kablosu)
Lens	Oto Iris (DC) / Odak uzunluğu: 2.5 ~ 6.0 mm / Açıklık oranı: 1.2
GEZ fonksiyonu	Alan: 0 ila 355° (100 derece saat yönü ve 255 derece saat yönünün tersi)
EğM. fonksiyonu	Alan: 0 ila 90°
Kontroller	Hat kilidi (LL)Sensör-yukarı; düşük hız obtüratürü (LSS)Yatay dönme (H-REV)Dikey dönme (V-REV)Arka ışık telafisi (BLC)Titreşim (FL)Renkli ve S&B modları arasında anahtarlama (D/N)Otomatik beyaz dengeleme (AWB)Dijital gürültü giderme (DNR)Dinamik CCD kusur telafisi
Ürün rengi	SCC-B5342P/B5343P: Beyaz
Çalıştırma sıcaklığı	-10°C ila +50°C
Çalıştırma nemi	%90'a kadar
Ebat	128(∅) x 91 (Y)mm
Ağırlık	327g

Bu Ürünün Doğru Şekilde Atılması

(Elektrik & Elektronik Cihaz Atığı)

(Avrupa Birliği ve ayrı toplama gerektiren Avrupa ülkelerinde uygulanır)

Ürünün, kutusunun ya da garantisinin üzerinde görünen bu sembol, bu ürünün genel belediye çöplüklerine atılmaması gerektiğini gösterir. Kontrolsüz çöp atımı sonucunda oluşabilecek çevre ve insan sağlığına yönelik olası olumsuz etkenleri azaltmak için bunu diğer çöplerden ayrı tutun ve doğal kaynakları korumak için geri dönüştürün.

Ev kullanıcıları için: Ulaşabileceğiniz dönüşüm ve toplama sistemleri hakkında detaylı bilgi için lütfen atıklarla ilgili kuruma ya da ürünü satın aldığınız yetkili firmaya başvurunuz.

İş sahipleri için: Ürün sağlayıcınıza başvurun ve satın alma sözleşmesindeki şartları kontrol edin. Bu ürün diğer çöp ve atıklarla karıştırılmamalıdır.

Memo

Memo

Memo

SAMSUNG
