Ürün Tipi	Renkli CCTV Kubbe Kamera
Marka	Samsung
Model	SCC-B5395N
Güç Kaynağı	24 V AC ± %10 (60 Hz) veya 12 V DC +%10/-%5
Güç Tüketimi	Yaklaşık 1,7 W
Görüntü Cihazı	CCD Super-HAD 1/3 inç IT tipi
Yatay Çözünürlük	540 TV Hattı
Sinyal/Gürültü Oranı	Yaklaşık 50 dB
Optik	Otomatik Diyafram (DC), odak uzaklığı 2,9 ~ 10,0 mm, açıklık F1,2
Video Çıkışı	Kompozit 1,0 Vp-p, 75 ohm, BNC + test monitörü (bağlı kablo)
Panoramik Fonksiyonu	0° ila 355° (100° saat yönünde, 255° saat yönünün tersinde)
Eğme Fonksiyonu	0° ila 90°
Özel Fonksiyonlar	Hat Kilitleme (LL), Sens-up (LSS), H/V Ters Çevirme, Arka Işık Telafisi (BLC), Titreme Önleme (FL), Otomatik S/B-Renk Geçişi (D/N), Otomatik Beyaz Dengesi (AWB), Sayısal Gürültü Azaltma (DNR), CCD Kusur Telafisi
Çalışma Sıcaklığı	-10 °C ila +50 °C
Çalışma Nemi	Maks. %90

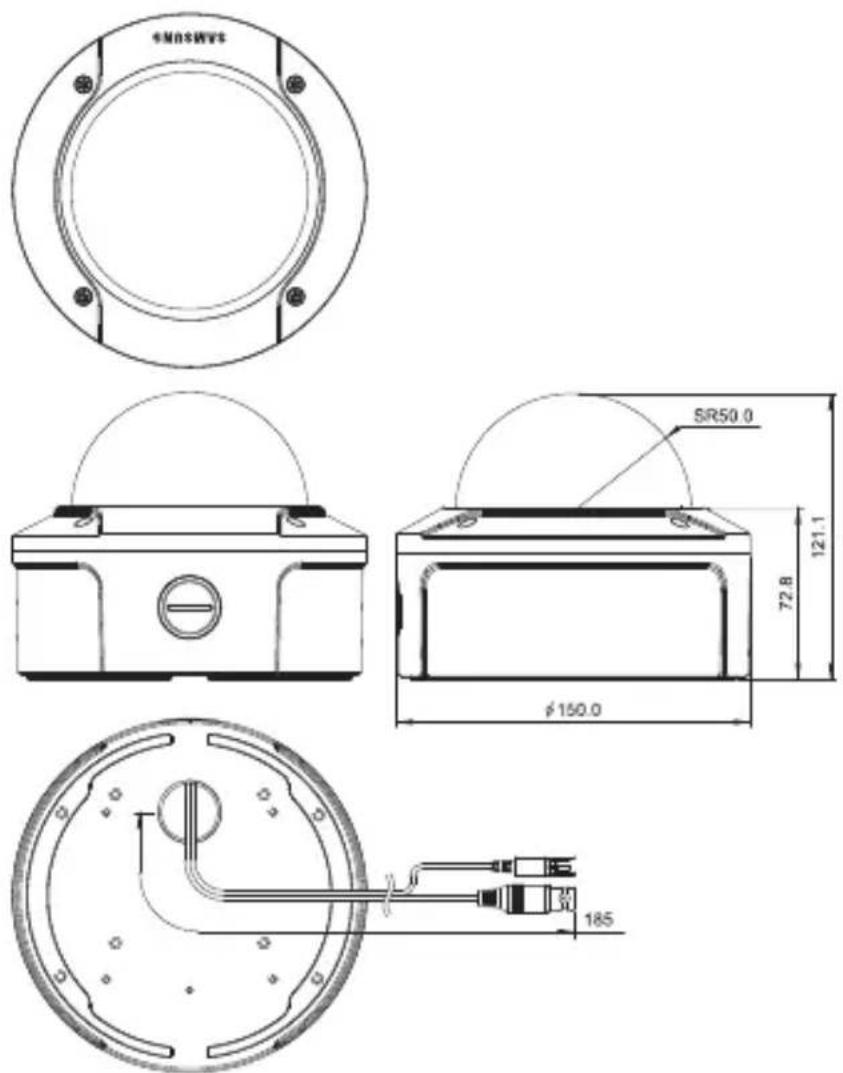

Boyutlar	150 (∅) x 121 (Y) mm
Ağırlık	1,1 kg
Bakım ve Temizlik	Kuru bir bezle temizleyin. Suyu doğrudan cihaza yönlendirmeyin.
Güvenlik	Yalnızca belirtilen adaptörü kullanın. Kasayı açmayın. Fırtına durumunda fişi çekin. İyi havalandırılan bir yere kurun.
Verilen Aksesuarlar	Plastik dübeller, vidalar, T-20 anahtarı, kurulum kılavuzu, su geçirmez koruyucu kanal

Sık sorulan sorular - SCC-B5395N SAMSUNG

Kameranın odak ve yakınlaştırması nasıl ayarlanır?

Ana gövde üzerindeki zoom ve odak kollarını kullanın. Ayar yaptıktan sonra kolları sıkarak pozisyonu sabitleyin. Daha fazla ayrıntı için kılavuzun "Kurulum" bölümüne bakın.

Otomatik siyah-beyaz modu nasıl etkinleştirilir?

D/N anahtarını (anahtar 7) ON konumuna getirin. Kamera, ortam parlaklığına göre otomatik olarak renkli ve siyah-beyaz arasında geçiş yapar.

Sens-up (LSS) fonksiyonu nedir?

Sens-up fonksiyonu (anahtar 2), karanlık ortamlarda gürültüyü azaltmak ve netliği artırmak için görüntü alanlarını biriktirir. Hassasiyeti 128 kata kadar çoğaltabilir.

Kamera tavana nasıl monte edilir?

Verilen şablonu sabitleyin, 5 mm çapında ve 35 mm derinliğinde delikler açın, plastik dübelleri yerleştirin. Kabloları bağlayın, ardından sızdırmazlık için O-ringleri takmaya dikkat ederek kamerayı ASSY M4xL30 vidalarıyla sabitleyin.

Hat kilitleme (LL) fonksiyonu nedir?

Hat kilitleme (anahtar 1), birden fazla kamera arasında geçiş yaparken görüntü kararsızlığını önlemek için kamerayı AC güç kaynağının fazına senkronize eder. Gerekirse fazı ayarlamak için INC/DEC düğmelerini kullanın.

Kamera nasıl temizlenir?

Dış kısmı temizlemek için kuru bir bez kullanın. Suyu asla doğrudan cihaza yönlendirmeyin. Temizlemeden önce gücü kesin.

Uyumlu güç kaynağı türleri nelerdir?

Kamera, 24 V AC (60 Hz ± 0,3 Hz) veya 12 V DC (+%10/-%5) güç kaynağıyla çalışır. Yalnızca özelliklerde belirtilen adaptörü kullanın.

Kamera bir monitöre nasıl bağlanır?

BNC kablosunu kameranın video çıkışına ve monitörün video girişine bağlayın. Hızlı kontrol için bir test monitör kablosu da verilmiştir.

Arıza durumunda ne yapmalı?

Olağandışı bir koku veya duman çıkarsa, gücü hemen kesin ve Samsung bakım merkeziyle iletişime geçin. Cihazı asla kendiniz onarmaya veya değiştirmeye çalışmayın.

Tam kılavuz nereden indirilir?

PDF formatındaki tam kılavuz, notice-facile.com sitesinde ücretsiz olarak mevcuttur. Ayrıca e-posta adresinizi sağlayarak kendi dilinizde bir çeviri talep edebilirsiniz.

KULLANIM KILAVUZU SCC-B5395N SAMSUNG

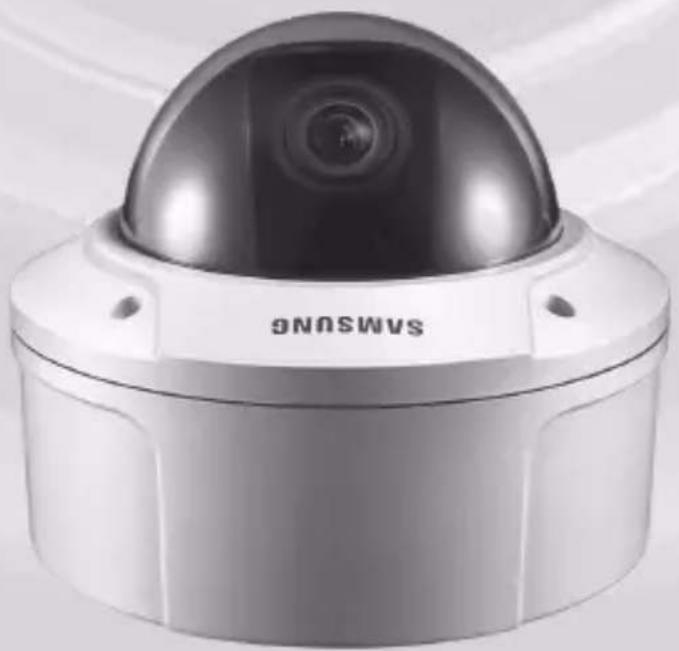

Farklı Odaksal Anti-Vandal Dome Kamera Kullanım Kılavuzu

SCC-B5394/5395

Sembollerle İlgili Güvenlik

DİKKAT

ELEKTRİK ÇARPMA RİSKİ VARDIR, AÇMAYIN

DİKKAT: ELEKTRİK ÇARPMASI RİSKİNİ AZALTMAK İÇİN ARKA KAPAĞI ÇIKARMAYIN. İÇİNDE KULLANICININ MÜDAHALE EDEBİLECEĞİ PARÇA BULUNMAMAKTADIR. YETKİLİ SERVİS PERSONELİNE BAŞVURUNUZ.

Bu sembol, içinde yüksek voltaj bulunduğunu gösterir. Bu ürünün herhangi bir iç parçasına herhangi bir şekilde temas etmek tehlikelidir.

Bu sembol, işletim ve bakımla ilgili önemli literatürün bu ürüne dahil edildiği konusunda sizi uyarır.

Yangına ya da elektrik çarpmasına neden olabilecek tehlikeyi önlemek için bu cihazı yağmura veya neme maruz bırakmayın.

UYARI

1. Sadece özellikler sayfasında belirtilen standart adaptörün kullanıldığından emin olun. Başka bir adaptörün kullanılması yangına, elektrik çarpmasına neden olabilir ya da ürüne zarar verebilir.
2. Yanlış şekilde güç kaynağının bağlanması veya bataryanın değiştirilmesi patlamaya, yangına, elektrik çarpmasına yol açabilir ya da ürüne zarar verebilir.
3. Tek bir adaptöre çoklu kamera bağlamayınız. Kapasitenin aşılması, anormal ısı üretimine veya yangına neden olabilir.
4. Güvenli bir şekilde güç kablosunu prize takın. Gevşek bağlantı yangına neden olabilir.
5. Kamerayı kurarken sağlam ve sıkı bir şekilde monte edin. Kameranın düşmesi yaralanmalara yol açabilir.
6. Kameranın üzerine iletken nesneler (örneğin tornavida, madeni para, metal eşyalar vb.) veya su dolu kaplar koymayın. Aksi takdirde yangın veya elektrik çarpması kaynaklı yaralanmalar meydana gelebilir.
7. Üniteyi nemli, tozlu veya isli yerlere kurmayın. Aksi takdirde yangın veya elektrik çarpmasına neden olabilir.
8. Üniteden olağandışı koku veya duman geliyorsa ürünü kullanmayı bırakın. Bu durumda derhal güç kaynağını kesin ve servis merkeziyle iletişime geçin. Kullanmaya devam edilirse yangın veya elektrik çarpması meydana gelebilir.
9. Bu ürün normal şekilde çalışmıyorsa en yakın servis merkeziyle iletişime geçin. Asla sökmeyin veya ürünü hiçbir şekilde değiştirmeyin. (SAMSUNG, yetkisiz değişiklikler veya tamir girişimlerinden kaynaklanan sorunlardan sorumlu değildir.)
10. Temizlerken ürün parçalarına doğrudan su püskürtmeyin. Aksi takdirde yangın veya elektrik çarpmasına neden olabilir.

DİKKAT

1. Ürünün üzerine nesneler düşürmeyin veya ürüne güçlü darbeler uygulamayın. Aşırı titreşim veya manyetik girişim olan yerlerden uzak tutun.
2. Mevcut kurulu ürünün yerini değiştirmek istiyorsanız elektriğin kapalı olduğundan emin olun ve ardından taşıyıp yeniden kurun.
3. Ark oluştuğunda güç fişini prizden çıkarın. İhmal edilirse yangın veya elektrik çarpması meydana gelebilir.
4. Doğrudan güneş ışığından ve ısı kaynaklarından uzak tutun. Yangına neden olabilir.
5. Havalandırma imkanı bulunan bir yerde kurun.
6. CCD görüntü sensörüne zarar verebileceği için güneş gibi aşırı parlak objelere doğrudan kamerayı yönlendirmekten kaçının.
7. Aygıt, su sıçramasına ve damlamasına maruz bırakılmamalıdır ve vazo gibi içi sıvı dolu objeler aygıtın yanına konulmamalıdır.
8. Ana şebeke kablosu cihazın bağlantısını kesmek için kullanılır ve her zaman kullanılabilir bir durumda tutulmalıdır.

FCC Beyannamesi

Bu cihaz, FCC Kurallarının 15. bölümüne uygundur. Çalıştırılması aşağıdaki iki koşula tabidir:

1) Bu cihaz, zararlı girişimler oluşturamaz ve 2) Bu cihaz, istenmeyen bir çalışmaya neden olabilecek girişim dahil alınan herhangi bir girişimi kabul etmelidir.

Not

Bu ekipman, test edilmiştir ve FCC Kurallarının 15. bölümüne uygun olarak Sınıf A dijital cihaz sınırlamalarına uygun bulunmuştur. Bu limitler, ekipman ticari bir ortamda çalıştırıldığında zararlı girişimlere karşı makul korumalar uygulayacak şekilde düşünülmüştür. Bu ekipman, talimat kılavuzuna göre kurulmaz ve kullanılmazsa, radyo frekans enerjisi üretir, kullanır ve yayabilir. Meskun bölgede bu ekipmanın çalıştırılması, kullanıcının kendi hesabına girişimi düzeltmesini gerektirecek durumda zararlı girişime neden olabilir.

Önemli Güvenlik Yönergeleri

1. Bu yönergeleri okuyun.
2. Bu yönergeleri saklayın.
3. Uyarıları dikkate alın.
4. Yönergeyi takip edin.
5. Bu cihazı suyun yakınında kullanmayın.
6. Yalnızca kuru bir bezle temizleyin.
7. Havalandırma deliklerini kapatmayın. Üreticinin talimatlarına göre kurun.
8. Radyatör, ısı aygıtları gibi ısı kaynaklarının veya (amplifikatörler dahil) ısı üreten diğer cihazların yanına koymayın.
9. Güvenlik amacıyla polarize veya topraklamalı tip fişi bozmayın. Polarize fiş, biri diğerinden daha geniş iki uca sahiptir. Topraklama tipi fiş iki uca ve üç topraklama dişine sahiptir. Geniş uç veya üçüncü diş güvenliğiniz için sağlanmıştır. Verilen fiş prizinize uymuyorsa, tam uyan bir prizle değiştirmek için elektrikçiye danışın.
10. Özellikle fişlerde, priz yuvalarında ve üründen çıkan uçlarda sıkışan veya yürüyüş yolu üzerinde olan güç kablosunu koruyun.
11. Yalnızca üretici tarafından belirtilen ekleri/aksesuarları kullanın.
12. Yalnızca üretici tarafından belirtilen veya cihazla birlikte satılan arabayı, standı, tripodu, kelepçeyi veya masayı kullanın.
13. Bu cihazı fişten çekin. Araba kullanıldığında devrilmeden kaynaklanan yaralanmayı önlemek için araba/cihaz kombinasyonu hareket ederken dikkatli olun.
14. Tüm servis işlemlerini yetkili servis personeline bildirin.

Güç kaynağı kordonu veya fişin zarar görmesi, sıvı dökülmesi veya cihazın içine nesne düşmesi, cihazın yağmura veya neme maruz kalması, normal çalışmaması veya düşmesi gibi herhangi bir şekilde cihaz hasar gördüğünde servis gereklidir.

İçindekiler

Genel bakış 6

Bu kılavuz hakkında 6

Ürüne Genel Bakış 6

Temel özellikler 6

Parçalar 7

Ambalajdaki parçaların kontrolü 7

Kameranızın parçaları 8

Kurulum 9

Ayarlama anahtarları 9

Fonksiyon anahtarlarının ayarlanması 9

Kabloların bağlanması ve ayarların değiştirilmesi 11

Kameranın kurulumu 12

Kurulumdan önce 12

Kurulum delikleri hakkında 12

Boru üzerine kurulum 13

Kameranın tavana kurulumu 15

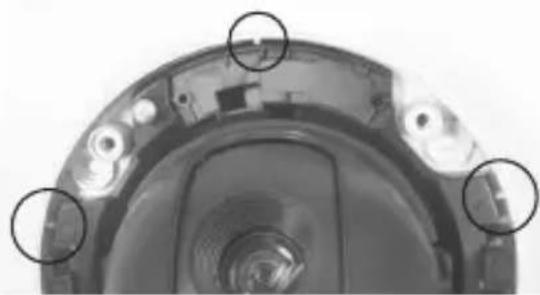

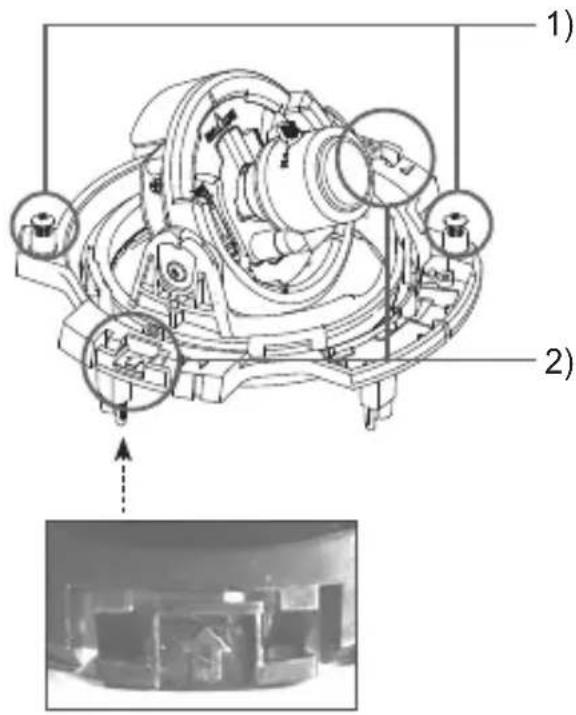

Muhafazadan Temel yapının demontesi/montajı .....16

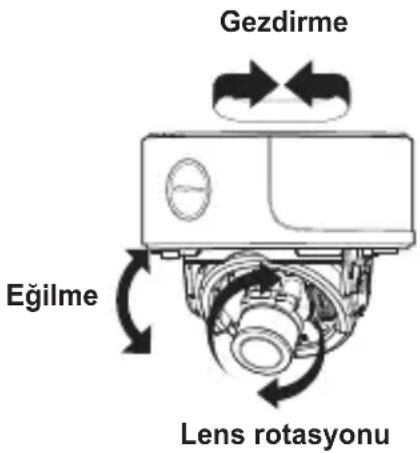

Kamera yönünün ayarlanması 17

Ek A: NTSC Standardı için Özellikler .....19

Ek B: PAL Standardı için Özellikler....20

Genel bakış

Bu kılavuz hakkında

Bu kullanım kılavuzu, ürünle ilgili temel talimatları içermektedir. Kullanmadan önce tüm kullanıcıların bu kılavuzu okumaları tavsiye edilmektedir.

Bu kılavuz şu bölümlere ayrılmıştır:

Bölüm 1 “Genel Bakış” kullanım kılavuzunu ve ürünle ilgili bilgileri tanıtır (Bu bölüm). Bölüm 2 “Kurulum”, ürünün nasıl kurulup ayarlanacağı hakkında açıklama yapar. ■ Ek "Özellikler", ürün özelliklerini verir.

Ürüne Genel Bakış

Bu anti-vandal dome kamera, banka ve ticari alanlarda süper izleme özelliğini sağlamaktadır ve dış tesirleri güçlü şekilde ortadan kaldırabilen titreşime ve suya dayanıklı bir kameradır. Bu farklı-odaklara sahip kamera, net bir görüntü için dijital gürültü giderme (DNR) ve gerçek zamanlı CCD kusur düzeltme özelliklerini vermektedir.

Temel Özellikler

■ Güç: DC 12V/AC 24V ■ Özel fonksiyonlar

• Hat kilit (LL) kontrolü • Otomatik beyaz dengeleme
• Yatay/dikey görüntü değiştirme
• Titreşim kontrolü
• Düşük obtüratör hız kontrolü • Arka ışık telafisinin kontrolü
• Renkli ve siyah & beyaz modlar arasında otomatik anahtarlama • Farklı odakta lens donanımı • Otomatik iris fonksiyonu • Dijital gürültü giderme (DNR) • Dinamik CCD kusur telafisi

Parçalar

Ambalajdaki Parçaların Kontrolü

Lütfen, kamera ve aksesuarların ambalaj içinde olduğunu kontrol edin. Bu parçalar aşağıda gösterildiği gibidir:

Kamera Test monitor kablosu Kullanım Kılavuzu

Şekil Parça	adı Standart Miktar Kullanım
	Plastik ankraj HUD 5 4 (EA)		Bağlantıyı sağlamlaştırmak amacıyla bağlantı deliklerini vidalamak için her parçaya eklenir.
[cott]	ASSY vida makinesi	BH M5 X L6.(Beyaz+o-halka)	8
	ASSY vida çekme	TH M4xL30(Siyah+o-halka)	4
[swzc]	L-anahtarı TROX T-20 1		Dome kapağını montaj/demonte ederken kullanılır.
	Kalıp 1		Kurulumu kılavuzlamak için kullanılır.
	Conta-boru deliği T2.5 W56 1		Kamerayı tavana veya duvara kurarken kablolama deliği için kullanılır.

Not

Test monitor kablosu, taşınabilir bir ekrana bağlayarak kamerayı test etmek için kullanılır. Gerçekten, izlenen bir ekrana kamerayı bağlamak istiyorsanız BNC kablosunu kullanın.

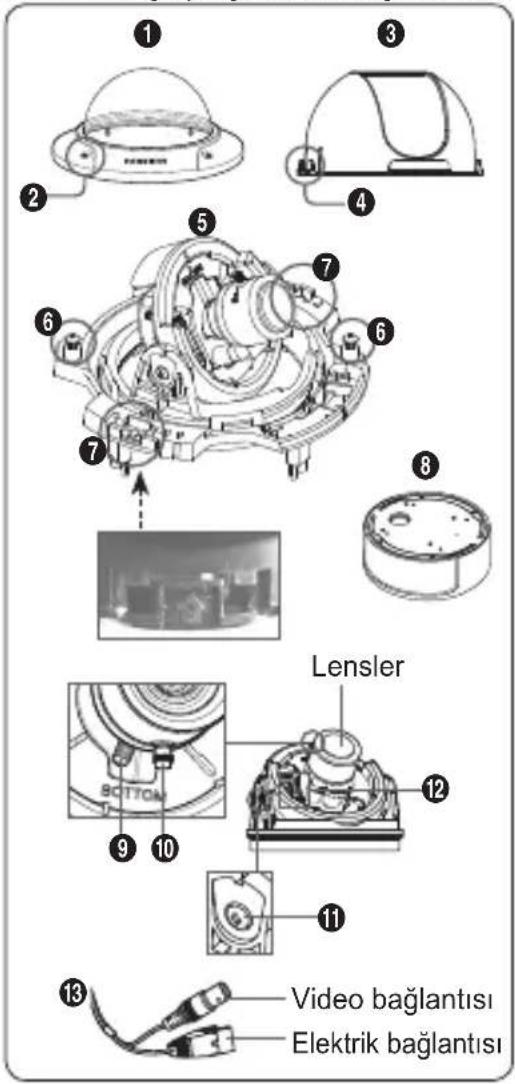

Kameranızın parçaları

Kameranız şu parçalardan oluşmaktadır:

1. Dome Kapağı: Koruma amaçlı lens ve temel yapıyı kapatır.
2. Kapak vidası: Hem dome kapağını hem de muhafazayı montaj veya demonte etmek için kullanılır.
3. İç kapak: Temel yapıyı korumak için onu örter.
4. Kol kilitleyici: İç kapağı çıkartmak istediğinizde dar noktasına doğru uzun ince bir tornavidayı itin ve dışarı doğru bastırın.
5. Temel yapı: Lens, anahtar tablosu, PCB kartı, vidalar vb. bulunmaktadır.
6. Montaj ve demonte vidaları: 2 vida kullanarak Temel yapı Muhafazaya bağlanır.
7. Kanca: Ok yönünde sol/sağ kolları çekerek Temel yapı muhafazadan ayrılır.
8. Muhafaza: Tavan veya duvar sabitlemesinde kullanılır. Ambalajla verilen dört vidayla sabitleme yapılır.
9. Zoom kolu: Bu kolu kullanarak lens zoom'unu ayarlayabilir ve sabitleyebilirsiniz.
10. Odak kolu: Lens odağı, sağa veya sola döndürerek ayarlanabilir. Sabitlemek için saat yönünde yönlendirin.
11. Eğimli sabitleme vidası: Bu vidayı kullanarak lensin eğimi ayarlanabilir ve sabitlenebilir.
12. Anahtar tablosu: Fonksiyon anahtarları ve faz kontrol anahtarları şeklinde iki çeşit kontrol anahtarına sahiptir. Tabloda, ortasında sekiz fonksiyon anahtarı ve fonksiyon anahtar alanının her bir yanında iki adet faz kontrol düğmesi vardır.
13. Kablo: BNC kablosuna Video bağlantısını ve güç adaptörüne elektrik bağlantısını bağlayın.

Kurulum

Ayarlama anahtarları

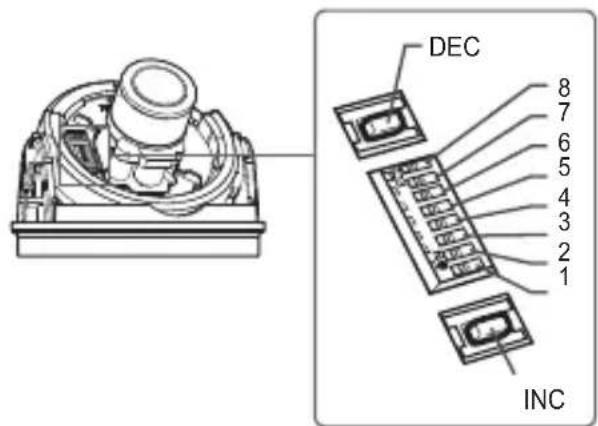

Fonksiyon anahtarlarının ayarlanması

Kameranızdaki mevcut fonksiyonları düzenlemek için aşağıda gösterilen sekiz fonksiyonu ayarlayın:

No	İsim	Kısa açıklama
1	LL	Hat kilitleme ON/OFF
2	LSS	Sensör- yüksek veya düşük hız obtüratörü ON/OFF
3	H-REV	Yatay döndürme ON/OFF
4	V-REV	Dikey döndürme ON/OFF
5	BLC	Arka ışık telafisi ON/OFF
6	FL	Titreşim ON/OFF
7	D/N	Renkli ve siyah & beyaz arasında otomatik anahtarlama ON/OFF
8	AWB	Otomatik beyaz dengeleme ON/OFF

1. Anahtar 1 (LL): Anahtar OFF konumundayken kamera, dahili senkronizasyon modunda çalışır; ON konumundayken kamera, hat kilit modunda çalışır. Dahili senkronizasyon modunda kamera, senkronizasyon için kristal bir osilatör içerisinde daima kullanılır. Ancak çoklu kameralar sıralı bir anahtarlayıcıya bağlanırsa, bir kameradan diğerine anahtarlama yapılırken görüntü dalgalanması veya titremesi meydana gelebilir. Bu durumda bu sorunu çözmek için bu anahtarı ON konumuna ayarlayabilirsiniz. Hat kilidi modu, kamerada senkronizasyon referansı olarak AC elektrik fazının kullanılmasına izin verir. Bu modda faz kontrol düğmelerini (INC/DEC) kullanabilirsiniz.

Not

DC 12V güç kullanıldığında bu anahtarı OFF konumuna ayarlayın. Hat kilidi özelliği, anahtar ON konumundayken dahi normal şekilde çalışmayacaktır.

AC elektrik bağlanırken LL anahtarını ON konumuna ayarlayın. Herhangi bir görüntü dalgası meydana gelirse faz kontrol düğmelerini kullanarak fazı ayarlamalısınız. Fazı bir derece azaltmak veya arttırmak için INC veya DEC düğmesine basın.

1. Anahtar 2 (LSS): Bu sensör-yukarı modu, gürültüyü azaltmak ama parlaklığı ve kontrastı arttırmak için bellekteki görüntü alanlarını çoğaltır. Anahtar ON konumundayken kamera otomatik olarak koyu görüntüyü netleştirmek için azami 128 defa görüntü elde etme hızına anahtarlama yapar.
2. Anahtar 3 (H-REV): Anahtar ON konumundayken kameranın görüntüsü yatay yöne çevrilir. Bir ayna kullanarak konumunuzu görüntülemek isterseniz doğru görüntüyü görmek için bu özelliği kullanabilirsiniz.
3. Anahtar 4 (V-REV): Anahtar ON konumundayken kameranın görüntüsü dikey yöne çevrilir. Kameranız dikey görüntü yönünü zoraki görüntülüyorsa doğru görüntüyü görmek için bu özelliği kullanabilirsiniz.
4. Anahtar 5 (BLC): Anahtar ON konumundayken, kamera güneş ışığı veya floresan ışığı gibi aşırı bir ışıkla karşılaşsa bile net bir görüntü elde edebilirsiniz. OFF konumundayken aşırı ışığa sahip hedef görüntüyü net olarak göstermez.
5. Anahtar 6 (FL): Anahtar ON konumundayken obtüratör hızı, dikey senkronize frekansı (NTSC için 50Hz, PAL için 60Hz) ve ışığın açık ve kapalı frekansı arasındaki uyuşmazlıkla ekranı titreşimden korumak için 1/100 sn'ye (NTSC için) veya 1/20 sn'ye (PAL için) sabitlenir.
6. Anahtar 7 (D/N): Anahtar ON konumundayken kamera, parlaklık yakınlığına göre renkli ve S&B arasında otomatik olarak anahtarlanır.
7. Anahtar 8 (AWB): Bu anahtar, beyaz dengesini ayarlar. Anahtar ON konumundayken kamera ATW modunda çalışır ve OFF durumunda ise kamera AWC modunda çalışır.

- ATW (Otomatik İzlenen Beyaz Denge): Renk sıcaklığı, otomatik olarak çevresel değişimlere göre ayarlanır. (Yaklaşık 2000°K ila 11,000°K)

- AWC (Otomatik Beyaz Denge Kontrolü): Anahtar OFF konumuna getirildiğinde, mevcut renk sıcaklığını depolar. Dolayısıyla renk sıcaklığı depolanan değere göre ayarlanır.

Dikkat

- Kamera için IRIS ayar aralığı yaklaşık 80 ila 120 IRE'dir. Yani, kamera IRIS'i tam açık/kapalı özelliğini sağlamamaktadır ama sınırlı aralık varyasyonuna sahiptir. - Kol 75 IRE veya altındayken IRIS dalgalanması oluşacağını unutmayın; uygun kola (80 IRE veya üstü) ayarlandıktan sonra kamerayı kullanın.

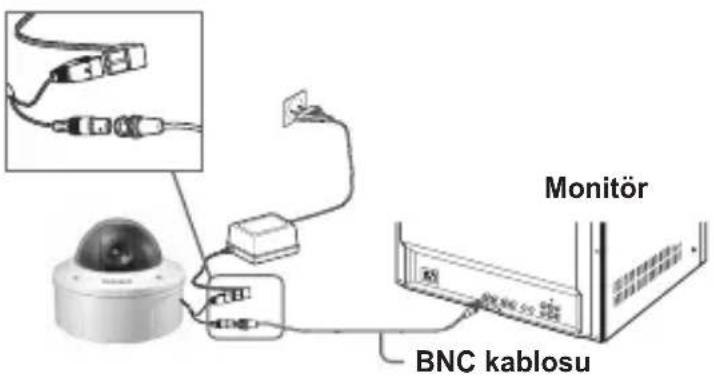

Kabloların bağlanması ve ayarların değiştirilmesi

Kameranızı kurmadan önce lens odağını, zoom'unu ve anahtar ayarını yapmalısınız.

Kabloları bağlamak için

1. Kameranıza ekli Video bağlayıcısına BNC kablosunu bağlayın.
2. Monitör üzerindeki Video Girişine BNC kablosunu bağlayın.
3. Kameranıza ekli Güç bağlantısına güç adaptörünü takın. Monitör açıldığında kamera görüntüsü görünür.

Kamera görüntüsünü kontrol etmek ve anahtarları ayarlamak için

1. Dome kapağını ve iç kapağı çıkarın. Çıkarma prosedürleri hakkında daha fazla detay için bir sonraki sayfada yer alan Kamera kurulumu bölümündeki "Kurulum Prosedürleri"ne bakınız.
2. Ekranda görüntüyü izlerken Odak kolunu, Zoom kolunu ve Anahtar tablosunu kullanarak kameranızın odak, zoom ve fonksiyon ayarlarını yapın.
3. Ayarlanan odak ve zoom'u sabitlemek isterseniz kolları yukarı döndürün.

Kameranın Kurulumu

Kurulumdan önce

Kameranızı kurmadan önce aşağıdaki uyarıları okumalısınız:

• Yerin (tavan veya duvar) kameranızın ağırlığının beş katına uygun olup olmadığını kontrol etmeniz gerekmektedir.
• Kablonun hasar göreceği uygun olmayan yerlerde veya elektrik geçen kapaklarda bulunmasına izin vermeyin. Aksi takdirde arıza veya yangına neden olabilir. Kamerayı duvar veya boru hattı üzerine kurmak için duvar montaj adaptörü (SADT-102WM) ve direk montaj adaptörünü (SADT-100PM) kullanabilirsiniz.
• Kameranızı kurarken kimsenin kurulum alanına yaklaşmasına izin vermeyin. O alanda değerli şeyleriniz varsa onları uzağa taşıyın.

Kurulum delikleri hakkında

Kameranın dip tarafı

A: Kameranızı doğrudan tavana veya duvara yerleştirirken bu delikleri kullanın. ※ Kullanılmadığında su izolasyonu için vida makinesini (M5 X L6) kullanarak delikleri doldurun. B: Kameranızı bağlantı kutusu üzerine doğrudan yerleştirirken dört deliği kullanın. ※ Montaj için 4 1/8 yuvarlak tipte bağlantı kutusu kullanabilirsiniz. (bağlantı kutusu, conta ve kapak ayrı ayrı satılan parçalardır.) C: Duvar montajı adaptörünün (SADT-102WM) yerleştirirken bu delikleri kullanın. ※ Kullanılmadığında su izolasyonu için vida makinesini (M5 X L6) kullanarak delikleri doldurun.

Kullanılmayan delikler, su izolasyonunu sağlayan vidaları kullanarak iyice kapatın. Vidaların içinde plastik halkalar bulunmadığında ve vidalar iyi takılmadığında bu durum su izolasyonu problemine neden olacağını dikkate alın. Vidaların takılması için, sayfa 16'da "Muhafazadan Temel Yapının demonte/montaj edilmesi" başlığına bakın.

Boru üzerine kurulum

Kurulumdan önce, yukarıdaki uyarıları dikkate almalısınız ve kurulum için kullanılmayan delikleri doldurmalısınız.

Kameranızı borunun altına takmak için

1. Elektrik ve video kablolarını bağladıktan sonra boru hattının içerisine sokun ve Temel yapıyı sıkıca sabitlemek için kameranızdaki dişi boruya doğru erkek dişli boruyu vidalayın. (bu durumdayken su izolasyonundan dolayı montaj yapmadan önce Teflon bantla bantlandığından emin olun. Kablolama kablosunun bağlantı alanına takılmadığına dikkat edin)

1. Daha iyi bir görüntü arayışı için kamera açısını ayarlayın.

1) L anahtarını kullanarak Dome kapağını ayırın. (Vidaları gevşetmek için saat yönünün tersine döndürün)

2) Lens yönünü ayarlayın. Daha fazla bilgi için sayfa 17 "Kamera yönünün ayarlanması" başlığına bakın.

1. Dome kapağını takın. (Su izolasyonu için L anahtarını kullanarak bağlantı civatalarını sıkıca vidalayın.)

* SAMSUNG logo konumunu değiştirmek için aşağıda gösterildiği gibi bağlantı lastik bandının yerini taşıyın ve montaj için döndürün. (Rotasyon limiti 180 derecedir.)

Kameranızı borunun yanına yerleştirmek için

1. Kameranın yanlarındaki boru bağlantı deliklerinden elektrik ve video kablolarını çekin.

1) Madeni para veya eksi (-) sürücü kullanarak muhafazadan yan kapağı çıkarın. (Saat yönünün tersine çevirin.)

2) Elektrik ve video kablolarını muhafazaya doğru itin ve alt taraftaki deliklerin dışına çıkarın. Ardından kabloları muhafazanın yan kapağından dışarı çıkarın.

1. Çıkardığınız yan kapağı alt taraftaki deliğe takın ve madeni para veya eksi (-) sürücü kullanarak saat yönünde çevirin. (Montajdan önce O-halkasının (P22 T2.4) deliğe doğru yerleştirildiğinden emin olun. Halka su yalıtımı için gereklidir.)

1. Elektrik ve video kablolarını bağlantı borusundan çektikten sonra boru hattının içine sokun ve kameranızdaki dişi boruya erkek dişli boruyu vidalayarak temel yapıyı sıkıca sabitleyin. (Bu durumda su yalıtımı için montajdan önce Teflon bantla bantlandığından emin olun. Kablolama kablosunun bağlantı alanına takılmadığına dikkat edin.)

1. Lens yönünü ayarlayın. Daha fazla bilgi için sayfa 17'deki "Kamera yönünün ayarlanması" başlığına bakın.
2. Dome kapağını takın. Daha fazla bilgi için sayfa 13'teki "Kameranızı borunun altına takmak için" başlığı altındaki 3. maddeye bakın.

Kameranın tavana kurulumu

Kurulumdan önce yukarıdaki uyarıları dikkate almalı ve kurulum için kullanılmayan delikleri doldurmalısınız.

Kameranızı borunun altına takmak için

1. Kurulumu yapılacak yere verilen kalıbı yerleştirin ve kameranızı sabitlemek için verilen plastik ankrajı (HUD 5) tamamen gömmek amacıyla bir delik açın (5 mm çapında, minimum 35 mm derinlikte).
2. Hem elektrik hem de video kablolarını bağladıktan sonra kurulum sırasında hasar vermemek için onları çekin.
3. Dome kapağını çıkartın. Daha fazla bilgi için sayfa 13'te "Kameranızı borunun altına takmak için" başlığı altındaki 2. maddeye bakınız.
4. Kameranızı yerleştirin. Plastik ankrajın kamera kurulum deliğine eklendiği deliğe hizaladıktan sonra O-halkaların bulunduğu yere dört ASSY vida çekmelerini sıkılaştırın. (O-halkaları ekli değilse su sızıntısı oluşabilir.)
5. Kamera lens yönünü ayarlayın. Daha fazla bilgi için sayfa 17 "Kamera yönünün ayarlanması" başlığına bakın.
6. Dome kapağını takın. Daha fazla bilgi için sayfa 13'te "Kameranızı borunun altına takmak için" başlığı altındaki 3. maddeye bakınız.

Kurulum alanına delik açıldıktan sonra kablolama durumunda

① Boru içinden kablolama deliği açın. (Tavsiye edilen delik boyutu: 300 mm çapında)

② Aşağıda gösterildiği gibi ürünün alt tarafından contayı takın. Boru deliğiyle deliği doğru hizalamanız gerekmektedir.

※ Delik contadan ayrılırsa su sızıntısı meydana gelebilir.

conta

Muhafazadan Temel yapının demonte/montaj edilmesi

Kullanılmayan delikler, su izolasyonunu sağlayan vidaları kullanarak iyice kapatılmalıdır. Muhafazadan Temel yapıyı çıkarmak için aşağıdaki talimatları izleyiniz:

1. Dome kapağını çıkartın.
2. Muhafazadan Temel yapıyı ayırın.

1) İki vidayı saat yönünün aksine döndürerek gevşetin. 2) Ok yönünde sağ ve sol kolları çekerek kilit açıldıktan sonra kameranın Temel yapısını ayırın.

1. Muhafazayla kameranın Temel yapısını monteleyin. (Muhafaza tamponuyla Temel yapının girintilerini üç sıra halinde hizalayın ve onları monteleyin.)

1. L anahtarını kullanarak Dome kapağını takın. Daha fazla bilgi için sayfa 13'te "Kameranızı borunun altına takmak için" başlığı altındaki 3. maddeye bakınız.

Kamera yönünün ayarlanması

Kamera tavana sabitlenirken, kamera görüntüleme açısı ayarlanabilir. Kameranızı sağa veya sola doğru (gezdirme) yönlendirebilirsiniz ve yukarı veya aşağı doğru (eğilme) eğimini değiştirebilirsiniz.

Gezdirme konumunda kameranızın rotasyon limiti 355 dereceye ayarlanabilir (saat yönünde 100 derece ve saat yönünün aksine 255 derece). Kamera içindeki Durdurucu ile rotasyon durdurulabilir. Gezdirme kontrolü için ilk önce alt tarafa yerleşik iki vidayı söküp istediğiniz yönde yön verin ve sonra kamerayı sabitlemek için vidaları takın.

Eğilme durumunda, 0 dereceden 90 dereceye kadar kameranızın eğimini değiştirebilirsiniz. Eğitim açıları 17 derecenin altındayken kısmı görüntü saklama

problemiyle karşılaşabilirsiniz. Eğilme açısını ayarladıktan sonra konumu sabitlemek için Eğitim sabitleme vidalarını kullanın.

Kameranızın odağını ve zoom'unu ayarlamak amacıyla Odak kolu ve Zoom kolunu kullanın. Eğimli tavan veya duvara kamerayı yerleştirirken görüntünün tam yönünü görmek için kamera lensini yönlendirebilirsiniz.

SCC-B539X

Ek A: NTSC Standardı için Özellikler

Madde Ayrıntılar
Ürün tipi CCTV renkli dome kamera
Güç girisi AC 24V ± 10% (60Hz ± 0.3 Hz), DC 12V +10%/-5%
Yayın tipi	NTSC Standart renkli sistem (525 hat, 60 alan)
Güç tüketimi Yaklaşık 1.7W
Görüntü cihazı 1/3 inç IT tipi Süper-HAD CCD
Piksel	Toplam: 811(Y) x 508(D), 410,000 pikselGeçerli: 768(Y) x 494(D), 380,000 piksel
Tarama modu 525 hat, 2:1 ara birim
Taranan hat frekansı	Yatay 15.734Hz(INT)/15.750Hz(LL)Dikey: 59.94Hz(INT)/60Hz(LL)
Senkronizasyon modu INT/hat Kilidi (INC/DEC düğmesi kullanılarak faz ayarlama)
Yatay çözünürlük 540 TV hattı
S/N Oranı Yaklaşık 50dB
Min. object illumination			SCC-B5395 (Renkli/SB) $CC-B5394 (Renkli/SB)
	F1.2	Sensör-yukarı OFF	50IRE 0.4/0.04 Lux 0.4/0.4 Lux
			30IRE 0.24/0.024 Lux 0.24/0.24 Lux
			15IRE 0.12/0.012 Lux 0.12/0.12 Lux
		Sensör-yukarı x128	50IRE 0.0031/0.00031 Lux 0.0031/0.0031 Lux
			30IRE 0.0019/0.00019 Lux 0.0019/0.0019 Lux
			15IRE 0.0009/0.00009 Lux 0.0009/0.0009 Lux
Sinyal çıkışı	BiLEŞİK Video (1.0 Vp-p, 75ohm, BNC), Test Monitörü OUT (1.0 Vp-p, 75ohm, Donatım kablosu)
Lens	Oto Iris (DC)Focal length: 2.9 ~ 10.0mmAperture ratio: 1.2
GEZ fonksiyonu	Alan: 0 ila 355° (100 derece saat yönü ve 255 derece saat yönünün tersi)
EĞM. fonksiyonu	Alan: 0 ila 90°
Kontroller	Hat kilidi (LL)Sensör-yukarı; düşük hız obtüratürü (LSS)Yatay dönme (H-REV)Dikey dönme (V-REV)Arka ışık telifisi (BLC)Titreşim (FL)Renkli ve S&B modları arasında anahtarlama (D/N)Otomatik beyaz dengeleme (AWB)Dijital gürültü giderme (DNR)Dinamik CCD kusur telifisi
Çalıştırma sıcaklığı	-10°C ila +50°C
Çalıştırma nemi	%90'a kadar
Ebat	150(∅) x 121(Y)mm
Ağırlık	SCC-B539X: 1.1kg

Madde Ayrıntılar
Ürün tipi CCTV renkli dome kamera
Güç girisi AC 24V ± 10% (50Hz ± 0.3 Hz), DC 12V +10%/-5%
Yayın tipi	NTSC Standart renkli sistem (625 hat, 50 alan)
Güç tüketimi Yaklaşık 1.7W
Görüntü cihazı 1/3 inç IT tipi Süper-HAD CCD
Piksel	Toplam: 795(Y) x 596(D), 470,000 pikselGeçerli: 752(Y) x 582(D), 440,000 piksel
Tarama modu 625 hat, 2:1 ara birim
Taranan hat frekansı	Yatay: 15.625Hz(INT)/15.625Hz(LL)Dikey: 50Hz(INT)/50Hz(LL)
Senkronizasyon modu INT/hat Kilidi (INC/DEC düğmesi kullanılarak faz ayarlama)
Yatay çözünürlük 540 TV hattı
S/N Oranı Yaklaşık 50dB
Min. object illumination			SCC-B5395 (Renkli/SB) $CC-B5394 (Renkli/SB)
	F1.2	Sensör-yukarı OFF	50IRE 0.4/0.04 Lux 0.4/0.4 Lux
			30IRE 0.24/0.024 Lux 0.24/0.24 Lux
			15IRE 0.12/0.012 Lux 0.12/0.12 Lux
		Sensör-yukarı x128	50IRE 0.0031/0.00031 Lux	0.0031/0.0031 Lux
			30IRE 0.0019/0.00019 Lux	0.0019/0.0019 Lux
			15IRE 0.0009/0.00009 Lux	0.0009/0.0009 Lux
Sinyal çıkışı	BİLEŞİK Video (1.0 Vp-p, 75ohm, BNC), Test Monitörü OUT (1.0 Vp-p, 75ohm, Donatım kablosu)
Lens	Öto İris (DC)Odak uzunluğu: 2.9 ~ 10.0 mmAçıklık oranı: 1.2
GEZ fonksiyonu	Alan: 0 ila 355° (100 derece saat yönü ve 255 derece saat yönünün tersi)
EGM. fonksiyonu Ranger	0 ila 90°
Kontroller	Hat kilidi (LL)Sensör-yukarı; düşük hız obtüratürü (LSS)Yatay dönme (H-REV)Dikey dönme (V-REV)Arka ışık telifisi (BLC)Titreşim (FL)Renkli ve S&B modları arasında anahtarlama (D/N)Otomatik beyaz dengeleme (AWB)Dijital gürültü giderme (DNR)Dinamik CCD kusur telifisi
Çalıştırma sıcaklığı	-10°C ila +50°C
Çalıştırma nemi	%90'a kadar
Ebat	150(∅) x 121(Y)mm
Ağırlık	SCC-B539X: 1.1kg

SAMSUNG
