KULLANIM KILAVUZU SMC-213N SAMSUNG

ÖNEMLİ EMNİYET TALİMATLARI

1. Bu talimatları okuyun.

2. Bu talimatları saklayın.

3. Tüm uyarları uyun.

4. Tüm talimatları izleyin.

5. Bu cihazı cihazı suyun yanında kullanmayın.

6. Sadece kuru bezle tezleyin.

7. Havalandırma deliklerini tıkamayın. Üreticinin talimatlarına göre kurun.

8. Radyatör, ısı regülatörü, soba veya sıcaklık üreten diğer cihazlar (amplikatörler dahil) gibi ısı kaynaklarının yanına kurmayın. Polarize veya topraklama tipi fişlerin emniyet arcını göz ardı etmeyin. Polarize bir fişte biri diğerinden geniş iki uç bulunur. Topraklama tipi bir fişti iki uç ve üçüncü bir toprak ucu bulunur. Geniş uç veya üçüncü uç emniyet için sağlanmıştır. Verilen fiş sizin prizinize uymuyorsa, prizi değiştirmek için elektrikçiye başvurun.

9. Güç kablosunun üzerine basılmasını ve özellikle fişlerin, yuvaların ve cihazdan çıkış noktalarının sıkışmamasını sağlayın.

10. Sadece üretici tarafından belirtilen parça ve aksesuarları kullanın.

11. Sadece üretici tarafından belirtilen veya cihaz ile birlikte satılan araba, stand, sehpa, destek veya masaları kullanın. Bir araba kullanıldığı zaman, araba cihaz kombinasyonunun düşerek yaralanmaya neden olmasını önlemek için dikkatlı olun.

1. Yıldırımlı havalarda veya uzun süre kullanılmadığı zaman cihazın fişini çıkarın.

2. Servis için kalifiye personele başvurun. Örneğin güç kablosu veya fiş arızası, sıvı dökülmesi veya cihazın içine yabancı madde kaçması ve cihazın yağmura veya neme maruz kalması gibi nedenlerle cihaz arızalandığı zaman servis gerekir.

Turkish-2

DİKKAT ELEKTRİK ŞOKU RİSKİ AÇMAYIN

DİKKAT: ELEKTRİK ŞOKU RİSKİNİ AZALTMAK İÇİN KAPAĞINI (VEYA ARKASINI) AÇMAYIN. İÇERDE KULLANICININ SERVİS VEREBİLECEĞİ PARÇA YOKTUR. SERVİS İÇİN KALİFIYE PERSONELE BAŞVURUN.

Grafik Sembollerinin Açıklaması

Bir üçgen içerisinde başı oklu yıldırım işareti, kişilere karşı elektrik şoku riski oluşturmak için yeterli büyüklükte olabilecek, ürünün kasasında yalıtımsız tehlikeli voltaj bulunduğu konusunda kullanıcıyı uyarma amacı taşır.

Bir üçgen içindeki önlem işareti, cihaz ile birlikte verilen yayınlarda önemli işletme ve bakım (servis) talimatları bulunduğu konusunda kullanıcıyı uyarma amacı taşır.

Uyarı – Yangın veya Şok Tehlikesini Önlemek için Bu Monitörü Yağmura veya Neme Maruz Bırakmayın.

ÖNEMLİ EMNİYET ÖNLEMLERİ

Dikkat

Güç kaynağı cihazın arkasında gösterilmiştir. Yüksek voltajlı parçalar içerir. Kapağı çıkarmanız halinde yangın veya elektrik sokuna neden olabilir. Kapağı kendi başınıza çıkarmayın ( kontrol düğmeleri monitorün ön tarafından bulunur).

1. Talimatları okuyun: Cihazı çalıştırmadan önce tüm emniyet ve işletme talimatlarının okunması gerekir.
2. Talimatları Saklayın: Emniyet ve işletme talimatlarını ileride başvurmak üzere saklayın.
3. Uyarılara Uyun: Monitördeki ve işletme talimatlarındaki tüm uyarılara uyulması gerekir.
4. Talimatları izleyin: Tüm işletme ve kullanıcı talimatlarının izlenmesi gerekir.
5. Temizlik: Temizlemeden önce monitörün fişini duvar prizinden çekin. Sıvı veya aerosol temizleyici kullanmayın. Temizlik için hafifçe nemli bir bez kullanın.
   İstisna. Kesintisiz hizmet amacı taşıyan ve bir CATV konvertör için yetki kodu kaybı olasılığı gibi bazı belirli nedenlerle temizlik veya başka amaçlar için kullanıcı tarafından fişten çıkarılmaması gereken bir monitör, madde 5'de belirtilen, monitörün temizlik esnasında fişten çıkarılması kuralı için bir istisna teşkil eder.
6. Bağlantılar: Samsung tarafından tavsiye edilmeyen bağlantıları kullanmayın. Aksi halde hasara neden olabilir.

7. Su ve Nem: Bu monitörü örneğin banyo küveti, lavabo küveti, mutfak evyesi veya çamaşır küveti gibi ıslak bir zemindeki su ortamının yanında veya yüzme havuzu ve benzeri ıslak zeminlerin yanında kullanmayın.

8. Aksesuarlar: Bu monitörü dengesiz bir araba, stand, sehpa, destek veya masa üzerine koymayın. Monitör düşebilir ve gerek çocukların gerekse erişkinlerin ciddi şekilde yaralanmasına ve cihazın ciddi şekilde hasar görmesine neden olabilir. Sadece Samsung tarafından tavsiye edilen veya monitör ile birlikte satılan bir araba, stand, sehpa, destek veya masa kullanın. Monitörü kurarken Samsung talimatlarına uyun ve Samsung tarafından tavsiye edilen montaj aksesuarları kullanın.

9. Havalandırma: Kabindeki delikler havalandırma için sağlanmış olup, monitörün güvenli çalışmasını sağlar ve monitörü aşırı ısınmadan korur. Bu nedenle, monitörü bir yatak, divan, halı veya benzer yerlere koyarak bu delikleri asla kapatmayın. Bu monitörü radyatör veya ısı regülatörlerinin yanına veya üzerine asla koymayın. Uygun havalandırma sağlanmadıkça veya Samsung'un talimatlarına uygun olmadıkça, bu monitörü örneğin bir kitap kutusu veya raf gibi kapalı yerlere koymayın.

10. Kaynakları: Bu monitör sadece etiketinde gösterilen güç kaynağı tipi ile çalıştırılmalıdır. Kendi yerinizde bulunan güç kaynağı tipinden emin değişseniz, Samsung satıcısına veya yerel elektrik şirketine başvurun.

11. Topraklama veya Polarizasyon: Üçüncü bir topraklama ucu bulunan 3 telli topraklama tipi bir fiş ile donatılmış monitörler içindir. Bu fiş sadece topraklama tipi bir prize uyar. Bu özellik emniyet içindir. Fişi prize sokamıyorsanız, prizi değiştirmek için elektrik teknisyenine başvurun. Topraklı fişin emniyet özelliğini bozmayın.

12. Güç: Kablo koruması: Güç besleme kabloları üzerine basılmayacak veya etraftaki eşyalar tarafından sıkıştırılmayacak şekilde geçirilmeli ve özellikle fiş, yuva ve monitörden çıkış noktalarında tablolara dikkat edilmelidir.

13. Yıldırım: Yıldırımlı havalarda veya uzun süre gözetimsiz bırakıldığı veya kullanılmadığı zaman monitor için ilave bir koruma sağlamak üzere, fişi prizden çekin ve kablo sistemini çıkarın. Böylece şimşek veya güç dalgalanmaları nedeniyle monitorün arızalanması önlenir.

14. Aşırı yük: Prizleri veya uzatma kablolarını aşırı yüklemeyin. Aksi halde yangın veya elektrik şokuna neden olabilir.

Nesne ve Sıvı Kaçması: Monitörün deliklerine yabancı madde sokmayın. Aksi halde tehlikeli voltaj noktalarına temas edebilir veya kısa devre yaparak yangın veya elektrik şokuna neden olabilir. Monitöre herhangi türde bir sıvıyı asla dökmeyin.

1. Servis: Monitöre kendi başınıza servis yapmaya teşebbüs etmeyin.

Kapağın açılması veya kaldırılması tehlikeli voltaja veya diğer tehlikelere maruz kalmanıza neden olabilir. Servis işleri için kalifiye servis personeline başvurun.

1. Servis Gerektiren Hasarlar: Aşağıdaki durumlarda monitörün fişini prizden çıkarın ve kalifiye servis personeline başvurun:

a. Güç besleme kablosu veya fişi arızalandığı zaman.
b. Monitöre sıvı döküldüğü veya yabancı madde kaçtığı zaman.
c. Monitörün yağmura veya suya maruz kalması halinde.
d. Normal işletme talimatlarına uyulmasına karşın monitörün normal çalışmaması halinde.
Sadece işletme talimatı tarafından belirtilen düğmeleri ayarlayın. Diğer düğmelerin uygunsuz şeklide ayarlanması hasara neden olabilir. Kalifiye teknisyenin monitorü normal işletme haline getirmek için fazla çalışmasını gerektirebilir.
e. Monitörün düşmesi veya kabinin hasar görmesi halinde.

1. Değiştirme Parçaları: Değiştirme parçası gerektiği zaman, servis teknisyeninin sadece Samsung tarafından belirtilen veya orijinal parça ile aynı özellikleri sahip olan değiştirme parçalarını kullanmasına dikkat edin. Yetkisiz değiştirme parçaları yangın, elektrik şoku veya diğer tehlikelere neden olabilir.

2. Emniyet Kontrolü: Monitörün servis veya onarım işi tamamlandıktan sonra servis teknisyeninden emniyet kontrolü yapmasını ve monitörü uygun çalıştığını belirlemesini isteyin.

FCC bilgileri

Uyarı

Bu ekipman test edilmiş ve FCC kuralları kısım 15 ve ICES-003 Industry Canada'ya uygun bir sınıf A dijital cihaz limitlerine uygun bulunmuştur.

Bu limitler, cihaz ticari bir ortamda işletildiği zaman zararlı enterferansa karşı makul koruma sağlayıcı şekilde dizayn edilmiştir. Bu ekipman radyofrekans enerjisi üretir, kullanır ve yayabilir ve talimatına uygun olarak kurulmaması veya kullanılmaması halinde telsiz iletişimlerine yönelik zararlı enterferansa neden olabilir.

Bu cihazın mesken ortamında kullanılması zararlı enterferansa neden olabilir ve böyle bir durumda kullanıcıının masrafı kendisine ait olmak üzere enterferansı gidermesi gerekir.

Kullanıcı-Kurucu dikkatine

Uygunluktan sorumlu tarafın açıkça onaylamadığı değişiklik veya modifikasyonlar, kullanıcıının cihazı işletme yetkisini geçersiz kılabilir.

Kullanıcı için bilgiler

Uygunluktan sorumlu tarafın açıkça onaylamadığı değişiklik veya modifikasyonlar, kullanıcıının cihazı işletme yetkisini geçersiz kılabilir.

NOT: Bu ekipman test edilmiş ve FCC kuralları kısım 15'e uygun bir sınıf A dijital cihaz limitlerine uygun bulunmuştur.

Bu limitler, cihaz ticari bir ortamda işletildiği zaman zararlı enterferansa karşı makul koruma sağlayıcı şekilde dizayn edilmiştir. Bu ekipman radyofrekans enerjisi üretir, kullanır ve yayabilir ve talimatına uygun olarak kurulmaması veya kullanılmaması halinde telsiz iletişimlerine yönelik zararlı enterferansa neden olabilir.

Bu cihazın mesken ortamında kullanılması zararlı enterferansa neden olabilir ve böyle bir durumda kullanıcıının masrafi kendisine ait olmak üzere enterferansı gidermesi gerekir.

Bu cihaz FCC kuralları Kısım 15'e uygundur. İşletme aşağıdaki iki koşula bağlıdır: 1) Bu cihaz zararlı enterferansa neden olmayabilir. Ve 2) bu cihaz istenmeyen işletmeye neden olabilen enterferans dahil herhangi bir enterferansı kabul etmek zorundadır.

Uygunluktan sorumlu tarafın açıkça onaylamadığı değişiklik veya modifikasyonlar, kullanıcıının cihazı işletme yetkisini geçersiz kılabilir. İlave tavsiye almak için gerekiyorsa satıcıya veya deneyimli bir radyo/televizyon teknisyenine başvurun. Radyo/TV Enterferans Sorunlarının Tanınması ve Çözümü adlı kitap yardımcı olabilir. Bu kitap Federal İletişim Komisyonu tarafından hazırlanmış olup, U.S. Government Printing Office, Washington, DC 20402, Stock Number 004-000-00345-4 adresinden bulunabilir.

Ürün uygunluğundan sorumlu taraf:

SAMSUNG ELECTRONICS CO., LTD.

IC Uygunluk Bildirimi

Bu Sınıf (A) dijital cihaz Kanada Enterferans Oluşturan Cihazlar

Yönetmeliği'nin tüm hükümlerine uygundur.

Bu sınıf A dijital cihaz Kanada ICES-003 standardına uygundur.

Uyarı

Bu cihaz bir sınıf A cihazdır. Mesken ortamında bu cihaz telsiz enterferansına

neden olabilir ve bu durumda kullanıcıının gerekli önlemleri alması gerekir.

User Guide

Icindekiler

ÖNEMLİ EMNİYET TALİMATLARI.... Turkish-2

ÖNEMLİ EMNİYET ÖNLEMLERİ .... Turkish-4

FCC Bilgileri....Turkish-7

Ön Pano Parçaları ve Kontrol Tuşları (SMC-213) ..... Turkish-11

- Ön panodaki Tuşların Kullanımı .... Turkish-12

Her Tuşun Ayar Aralıkları....Turkish-13

Ön Pano Parçaları ve Kontrol Tuşları (SMC-214) ..... Turkish-15

Setup Menünün Yapısı....Turkish-16

Arka Pano Parçaları ve Kontrol Tuşları (SMC-213) ...... Turkish-17

Arka Pano Parçaları ve Kontrol Tuşları (SMC-214) ..... Turkish-18

Bağlantılar Turkish-19

Bakım Turkish-20

Özellikler....Turkish-21

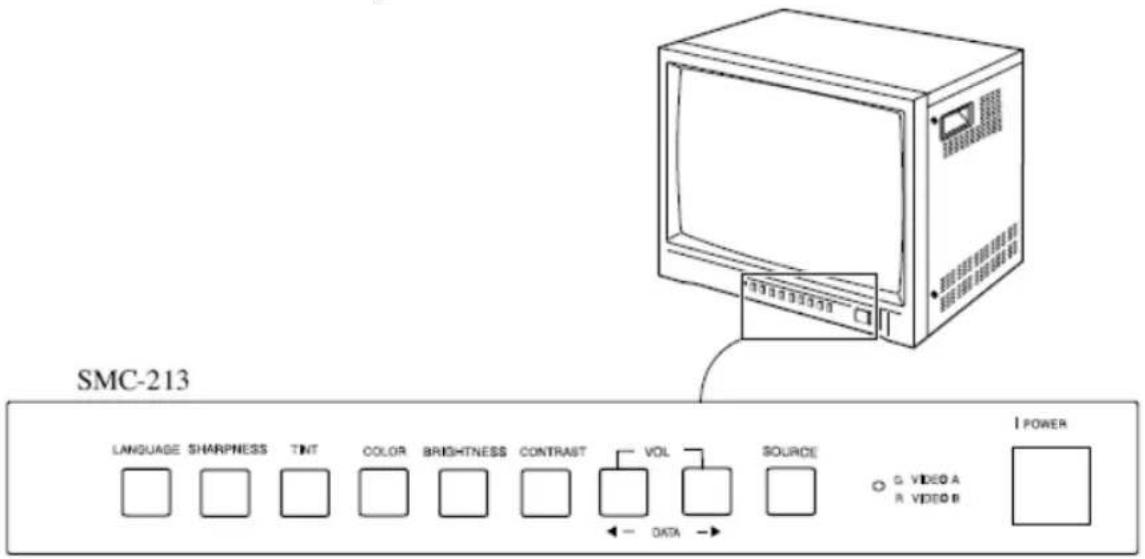

Ön Pano Parçaları ve Kontrol Tuşları (SMC-213)

Ön Panodaki Tuşların Kullanımı

SMC-213 LANGUAGE SHARPNESS TNT COLOR BRIGHTNESS CONTRAST VOL SOURCE G VIDEO A POWER ← DATA →

I POWER

Güç anahtarı

Açma/Kapama anahtarıdır. Bu tuşa basarsanız monitor açılır ve seçilen giriş sinyalinin LED ışığı yanar.

SOURCE

SOURCE(Video Giriş Seçme) Anahtarı

Video giriş sinyalini seçer. Giriş sinyalini değiştirmek için bu tuşa basın.

VOL, DATA Kontrol Anahtarı

VOL anahtarının iki fonksiyonu vardır:

• Vol Kontrol : Volümü değiştirmek için bu tuşa basmak yeterlidir.
  • Data Kontrol : CONTRAST, BRIGHT, COLOR, TINT veya

SHARP bastıktan sonra VOL tuşuna basmanız halinde her anahtarın değerini değiştirebilirsiniz.

User Guide

CONTRAST

KONTRAST Anahtarı

Bu kontrol tuşu ekran görüntüsünün kontrastını ayarlar. Kontrast ayarı için CONTRAST tuşuna bastıktan sonra VOL(DATA) tuşuna basın.

SHARPNESS

PARLAKLIK Tuşu

Bu kontrol tuşu ekran görüntüsünün parlaklığını ayarlar. Parlakhı ayarı için BRIGHTNESS tuşuna bastıktan sonra VOL(DATA) tuşuna basın.

COLOR

RENK Tuşu

Bu kontrol tuşu ekran görüntüsünün renk yoğunluğunu ayarlar. Renk ayarı için COLOR tuşuna bastıktan sonra VOL(DATA) tuşuna basın.

TINT

TINT Tuşu

Bu kontrol tuşu ekran görüntüsünün doğal renge yakınlığını ayarlar. En iyi sonuç için cilt rengi doğal görünecek şekilde bu tuş ile ekran görüntüsünü ayarlayın. Renk ayarı için TINT tuşuna bastıktan sonra VOL(DATA) tuşuna basın (sadece NTSC).

BRIGHTNESS

NETLİK Tuşu

Bu kontrol tuşu ekran görüntüsünün netliğini ayarlar. Netlik ayarı için SHARPNESS tuşuna bastıktan sonra VOL(DATA) tuşuna basın.

LANGUAGE

DiL Tuşu

Dili seçmek için bu tuşa basın. Dilleri aşağıdaki sıraya göre seçebilirsiniz.:

Her Tuşun Aralıklarının Ayarlanması

MENU	Ayar aralığı	Açıklama
Contrast 0~100		; Ayar aralığında belirli bir kontrast seçmek için.
Brightness 0~100		; Ayar aralığında belirli bir parlaklık seçmek için.
Sharpness 0~100		; Ayar aralığında belirli bir netlik seçmek için.
Color	0~100	; Ayar aralığında belirli bir renk seçmek için.
Tint (NTSC)	Kırmızı 0~100Yeşil 0~100	; Ayar aralığında belirli bir doğal renk seçmek için.
Language	6	; İngilizce, Almanca, Fransızca, Çince, İspanyolca, İtalyanca

Menü değerlerinin ayarlanması:: Contrast, Brightnesss, Sharpness, Color ve Tint (NTSC) ayarları ◀ VOL ▶ tuşu ile.

• Her menüyü seçin ve ◀ VOL ▶ tuşuna basın.
• Seçilen menünün ayarlarına göre ayarlanabilen bir çubuk görünür.
• VL VOL tuşuna basınca menünün değeri düşer.
  • VOL ▶ tuşuna basınca menünün değeri yükselir.

User Guide

Ön Ayar	Fabrikasyon Ayarı
Contrast 50
Brightness 50
Sharpness 50
Color	50
Tint (NTSC)	Yeşil 50, Kırmızı 50
Language	: İngilizce

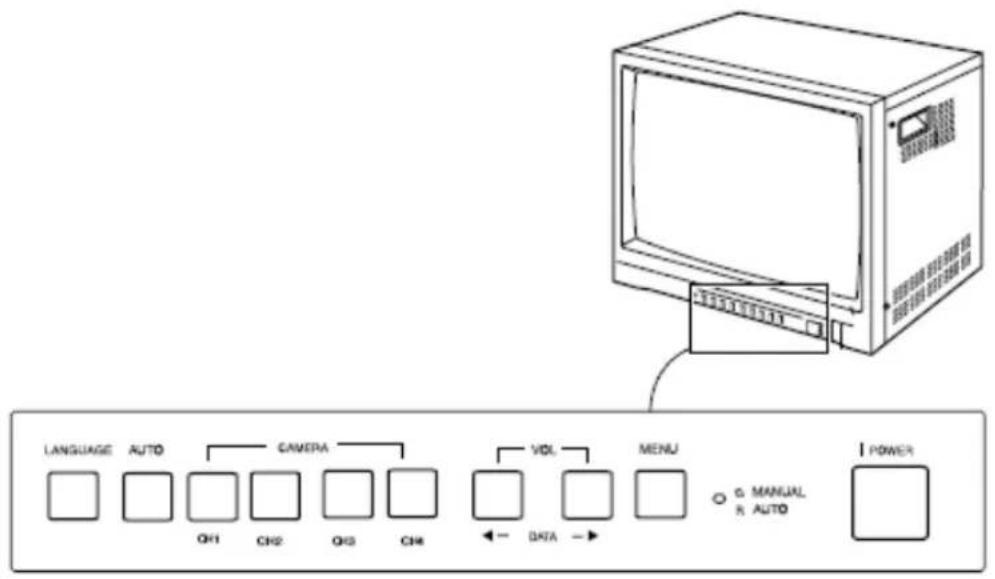

Ön Pano Parçaları ve Kontrol Tuşları (SMC-214)

Ön Panodaki Tuşların Kullanımı

LANGUAGE AUTO CAMERA QH1 CH2 QG CH4 VD MENU ← DATA → G MANUAL R AUTO POWER

Güç anahtarı

Açma/Kapama anahtarıdır. Bu tuşa basarsanız monitör açılır ve seçilen giriş sinyalinin LED ışığı yanar.

VOL, DATA Kontrol Anahtarı

VOL anahtarının iki fonksiyonu vardır:

* Vol Kontrol : Volümü değiştirmek için bu tuşa basmak yeterlidir.

* Data Kontrol : Bu tuşa basmanız halinde her tuşun değerini değiştirebilirsiniz.

AUTO: Bu tuşa basmanız halinde kanalı otomatik olarak değiştirebilirsiniz. Ön panoda dört kanal vardır. CH1,CH2,CH3,CH4. Bu dört kanal kameraya bağlanabilir.

User Guide

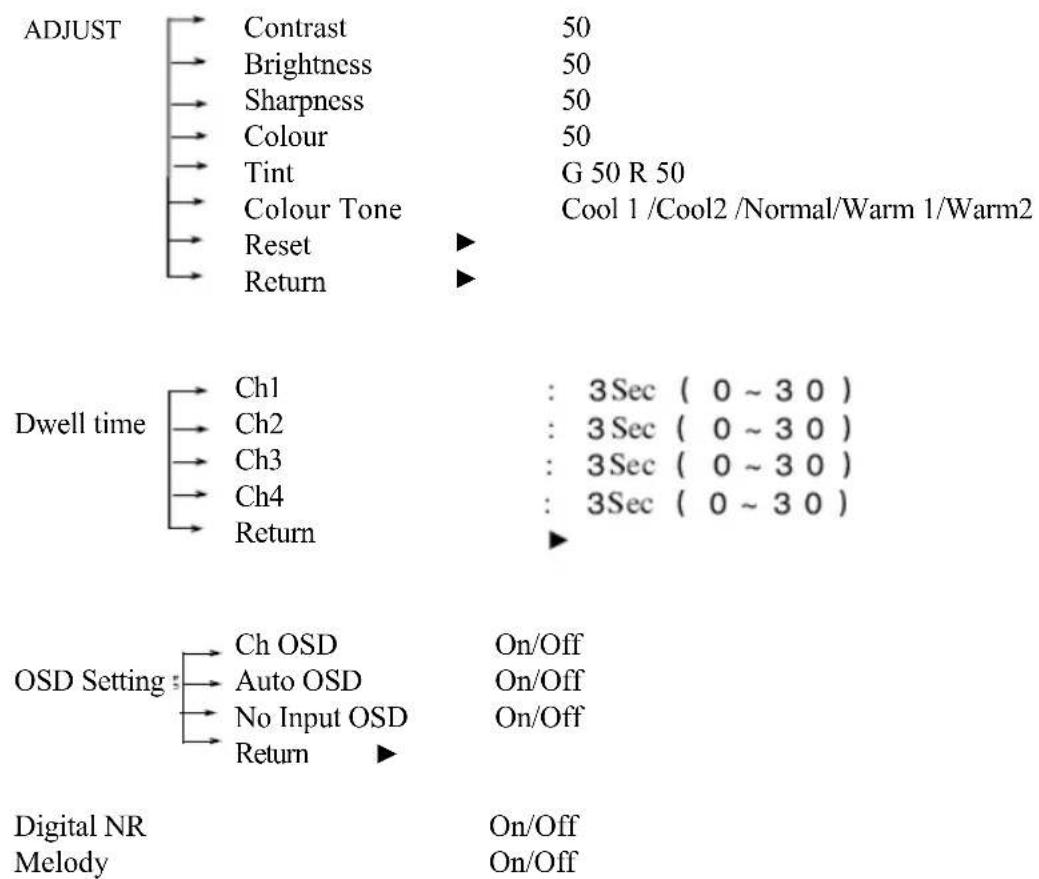

Setup Menünün Yapısı

    J["Dwell time"] --> K["Ch1 : 3Sec (0 ~ 30)"]
    J --> L["Ch2 : 3Sec (0 ~ 30)"]
    J --> M["Ch3 : 3Sec (0 ~ 30)"]
    J --> N["Ch4 : 3Sec (0 ~ 30)"]

    O["OSD Setting"] --> P["Ch OSD On/Off"]
    O --> Q["Auto OSD On/Off"]
    O --> R["No Input OSD On/Off"]
    O --> S["Return ▶"]

    T["Digital NR"] --> U["On/Off"]
    T --> V["On/Off"]
    W["Melody"] --> X["On/Off"]

MENU tuşuna bastığınız zaman bu seçeneklere girebilirsiniz.

Menüdeki her işlevi ayarlamak için ◀VOL ▶tuşuna basın.

• MENU seçin ve ◀VOL ▶tuşuna basın.
• MENU değerini düşürmek istiyorsanız ◀ VOL tuşuna basın.
• MENU değerini artırmak istiyorsanız VOL ▶ tuşuna basın.

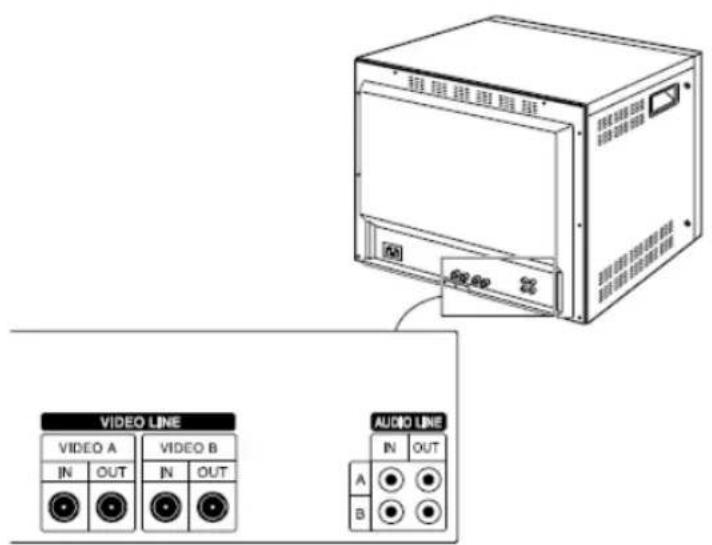

Arka Pano Parçaları ve Kontrol Tuşları

SMC-213

VIDEO LINE VIDEO A IN OUT VIDEO B IN OUT AUDIO LINE IN OUT A B

VIDEO A (IN) / VIDEO B (IN)

Bu konektör video sinyallerinin girişi içindir.

VIDEO A (OUT) / VIDEO B (OUT)

Bu konektör video sinyallerinin çıkışı içindir.

Bu konektör ses sinyallerinin girişi içindir.

AUDIO A (OUT) / AUDIO B (OUT)

Bu konektör ses sinyallerinin çıkışı içindir.

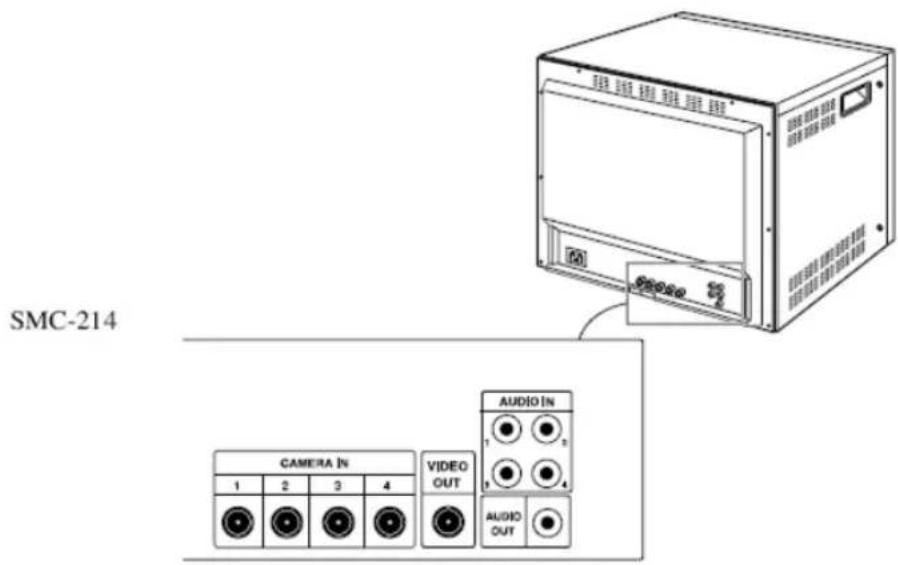

Arka Pano Parçaları ve Kontrol Tuşları

SMC-214 CAMERA IN 1 2 3 4 VIDEO OUT AUDIO IN 1 2 3 4 AUDIO OUT

AUDIO

Bu konektör ses sinyal girişi içindir.

AUDIO OUT

Bu konektör ses sinyal çıkışı içindir.

CAMERA IN

Bu konektör video sinyal girişi içindir.

VIDEO OUT

Bu konektör video sinyal çıkış içindir.

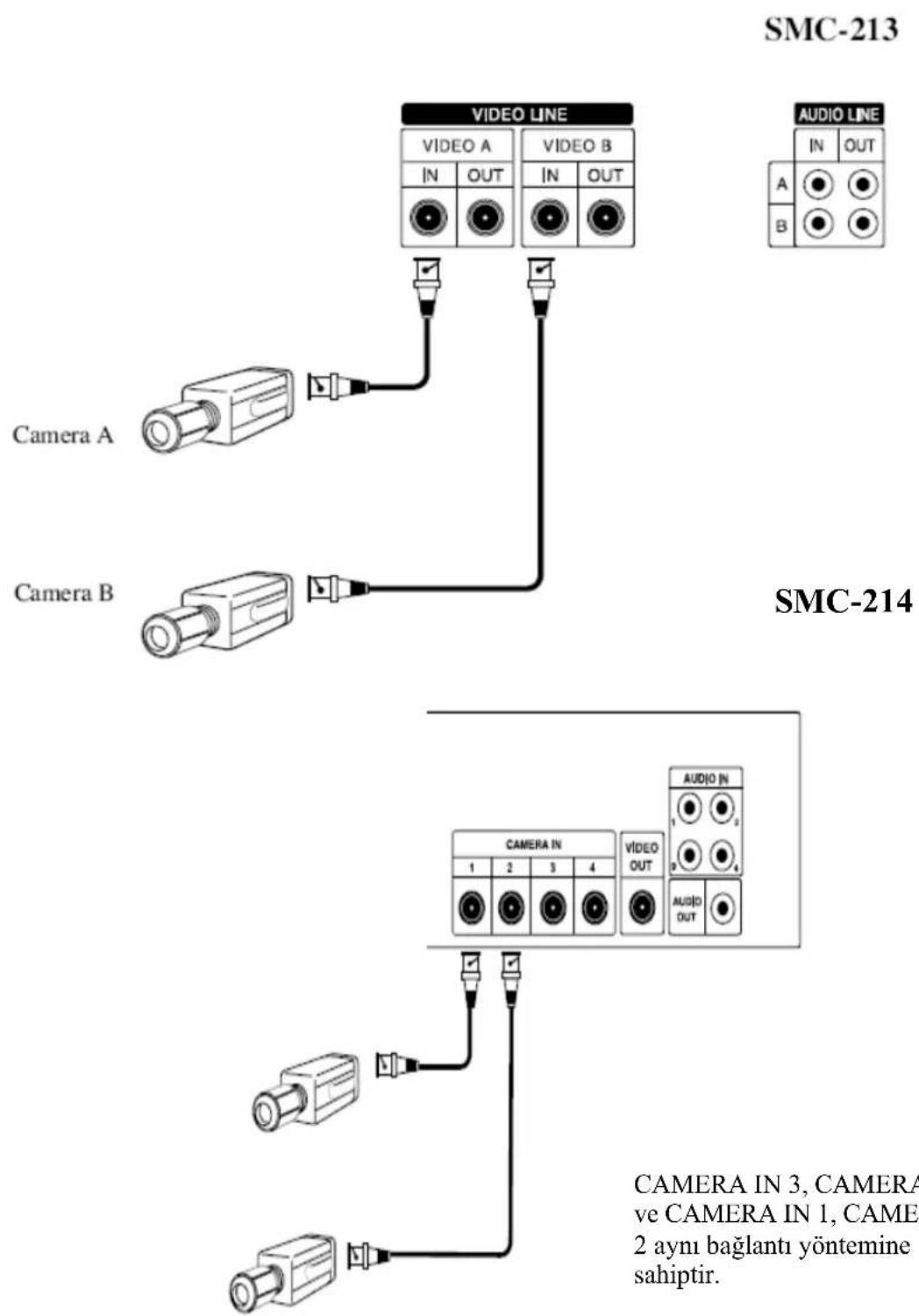

Bağlantılar

Turkish-19
CAMERA IN 3, CAMERA IN 4 ve CAMERA IN 1, CAMERA IN 2 aynı bağlantı yöntemine sahiptir.

Bakım

Renkli monotördeki görüntü kalitesi zayıfsa ve iyileştirilemiyorsa, tüm sistem bağlantılarını ve kablolarını kontrol edin.

Onarımların ehliyetli bir teknisyen tarafından ve yeterli test aleti ve tesisleri ile yapılması gerekir.

Özellikler

Sistem SMC-213/SMC-214	(NTSC/PAL)
CRT 21" diagonal, 0.7stripe pitch, 90° deflection
Video Giriş/Çıkış	2 Kanal Giriş/2 Kanal Çıkış(SMC-213)4 Kanal Giriş/1 Kanal Çıkış(SMC-214)
Ses Giriş/Çıkış	2 Kanal Giriş/2 Kanal Çıkış(SMC-213)4 Kanal Giriş/1 Kanal Çıkış(SMC-214)
Güç Kaynağı	Ana kısım kontrol aralığı 110 V~220 Vveya "MONITOR'ün arkasında gösterildiği gibi"
Güç Tüketimi 90Watt (max)
Boyutları (W x D x H)	490mm x 325.7mm x467mm (ambalajsız)
Ağırlık	25Kg (ambalajlı)
Video Sistemi Çoklu sistem (NTSC/PAL)
Yatay Dengeleme	Çekme aralığı ± 500HzTutma aralığı ± 500Hz
Dikey Dengeleme	Çekme aralığı ± 4HzTutma aralığı ± 4Hz
Alt Taşıyıcı Dengelemesi	Çekme aralığı ± 400HzTutma aralığı ± 400Hz
Ses	1.5Watt
Yakınsama	0.5mm Max'dan az (Merkez)
Fazla Tarama	% 10
İşletme Sıcaklığı	-10°C ~ +50°C
İşletme Nemi	10 ~ 90% (Yoğunlaşmayan)
