Type de produit	Moniteur couleur CRT
Marque	Samsung
Modèle	SMC-213N
Taille d'écran	21 pouces (diagonale)
Système vidéo	NTSC/PAL
Entrées vidéo	2 entrées (SMC-213) ou 4 entrées (SMC-214)
Sorties vidéo	2 sorties (SMC-213) ou 1 sortie (SMC-214)
Entrées audio	2 entrées (SMC-213) ou 4 entrées (SMC-214)
Sorties audio	2 sorties (SMC-213) ou 1 sortie (SMC-214)
Alimentation	110–220 V, 90 W max
Dimensions (L × P × H)	490 × 325,7 × 467 mm
Poids	25 kg
Puissance audio	1,5 W
Température de fonctionnement	-10°C à +50°C
Humidité de fonctionnement	10 à 90% sans condensation
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon humide
Sécurité	Ne pas ouvrir ; risque de décharge électrique ; confier les réparations à du personnel qualifié
Pièces détachées et réparabilité	Utiliser uniquement des pièces spécifiées par Samsung

FOIRE AUX QUESTIONS - SMC-213N SAMSUNG

Comment allumer le moniteur ?

Appuyez sur le bouton POWER situé sur le panneau avant. La LED rouge du signal d'entrée sélectionné s'allume.

Comment régler le contraste de l'image ?

Appuyez sur le bouton CONTRAST, puis utilisez le bouton VOL pour augmenter ou diminuer la valeur (plage 0-100).

Combien d'entrées vidéo le SMC-213N possède-t-il ?

Le modèle SMC-213 dispose de 2 entrées vidéo (VIDEO A et VIDEO B) avec sorties correspondantes.

Peut-on connecter plusieurs caméras simultanément ?

Oui, selon le modèle : SMC-213 accepte 2 caméras, SMC-214 jusqu'à 4 caméras via les entrées CAMERA IN.

Comment nettoyer l'écran du moniteur ?

Débranchez d'abord l'appareil, puis utilisez un chiffon humide (non liquide). N'utilisez jamais de produits en aérosol ou liquides directement.

Que faire si l'image est de mauvaise qualité ?

Vérifiez tous les branchements et câbles. Si le problème persiste, faites appel à un technicien qualifié.

Quelle est la consommation électrique du moniteur ?

La consommation maximale est de 90 W. L'alimentation accepte une plage de 110 à 220 V.

Le moniteur est-il compatible avec les systèmes PAL et NTSC ?

Oui, il s'agit d'un multisystème supportant à la fois NTSC et PAL.

Comment changer la langue du menu OSD ?

Appuyez sur le bouton LANGUAGE pour parcourir les langues disponibles : Anglais, Allemand, Français, Chinois, Espagnol, Italien.

Où trouver des pièces de rechange pour ce moniteur ?

Contactez Samsung ou utilisez uniquement des pièces de rechange spécifiées par le fabricant pour éviter tout risque d'incendie ou de choc électrique.

MODE D'EMPLOI SMC-213N SAMSUNG

Guide de l'utilisateur

Bedienungsanleitung

Guía del Usuario

Manuale d'uso

Cet appareil numérique de la classe (A) respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.

Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada.

Warning

Guide de l'utilisateur

Explication des symboles graphiques

L'éclair et son extrémité en forme de flèche dans un triangle équilatéral sont destinés à alerter l'utilisateur de la présence d'une 'tension électrique dangereuse' non isolée à l'intérieur du produit, d'une intensité suffisamment importante pour constituer un risque de décharge électrique pour les êtres humains.

Le point d'exclamation dans un triangle équilatéral est destiné à avertir l'utilisateur de l'existence de consignes

importantes d'utilisation et d'entretien (dépannage) dans la documentation accompagnant l'appareil.

Avertissement – Pour éviter les risques d'incendie ou de décharge électrique, n'exposez pas ce moniteur à la pluie ou à l'humidité.

CONSIGNES IMPORTANTES

Attention

Le point d'alimentation est indiqué à l'arrière de l'appareil. Il contient des pièces sous haute tension. Si vous retirez le couvercle, un incendie ou une décharge électrique risque de se produire. Ne retirez pas vous-même le couvercle. (Les boutons de commande sont situés à l'avant du moniteur).

1. Lisez les consignes : Vous devez prendre connaissance de toutes les consignes de sécurité et d'utilisation avant la mise en marche de l'appareil.

1. Conservez les consignes : Les consignes de sécurité et d'utilisation sont à conserver en vue d'une consultation ultérieure.

2. Tenez compte des avertissements : Tous les avertissements figurant sur le moniteur et dans les consignes d'utilisation doivent être pris en compte.

3. Suivez les consignes : Toutes les consignes d'utilisation doivent est suivies.

4. Nettoyage : Débranchez le moniteur de la prise d'alimentation avant de le nettoyer. N'utilisez pas de produits de nettoyage liquides ou en aérosol. Utilisez un chiffon humide pour le nettoyage.

Exception. Dans le cas d'un moniteur destiné à fonctionner en continu et excluant, pour des raisons telles que le risque de perdre le code d'autorisation d'un convertisseur de télévision par câble, tout débranchement de la part de l'utilisateur en vue d'un nettoyage ou pour toute autre raison, il peut arriver que le débranchement du moniteur ne soit pas mentionné dans la description du nettoyage qui autrement est requise au point 5.

1. Accessoires : N'utilisez pas d'accessoires non recommandés par Samsung, car ils peuvent se révéler dangereux.

2. Eau et humidité : N'utilisez pas ce moniteur à proximité de source d'eau, par exemple à proximité d'une baignoire, d'un lavabo, d'un évier, d'un bac de lavage, dans un sous-sol humide ou près d'une piscine, etc.

3. Accessoires : Ne placez pas ce moniteur sur un chariot, un socle, un trépied, une console ou une table instable. La chute du moniteur pourrait blesser grièvement un enfant ou un adulte et gravement endommager l'appareil. Utilisez uniquement un chariot, un socle, un trépied, une console ou une table recommandé(e) par le fabricant ou vendu(e) avec le moniteur. Suivez les consignes de Samsung lors du montage du moniteur et utilisez l'accessoire de montage recommandé par Samsung.

4. Ventilation : Dans le châssis, les fentes et les ouvertures assurent la ventilation et le bon fonctionnement du moniteur, lui évitant ainsi les risques de surchauffe ; n'obstruez jamais ces ouvertures en plaçant le moniteur sur un lit, un canapé, un tapis ou toute autre surface similaire. Ne placez pas le moniteur à proximité ou au-dessus d'un radiateur ou d'un registre de chaleur. Ne placez pas le moniteur dans un meuble encastré comme une bibliothèque ou une étagère sauf dans le cas où une ventilation adéquate est prévue ou si vous vous conformez aux consignes de Samsung.

5. Sources d'alimentation : Raccordez ce moniteur uniquement à la tension d'alimentation indiquée sur l'étiquette. Si vous n'êtes pas sûr de la tension d'alimentation du lieu d'installation, consultez votre revendeur Samsung ou votre fournisseur d'électricité local.

6. Prise de terre ou polarisation : Pour les moniteurs équipés d'une prise de type mise à la terre 3 conducteurs avec une troisième broche (de mise à la terre). Cette prise ne peut être branchée que dans une prise murale avec mise à la terre. Il s'agit d'un dispositif de sécurité. Si vous ne parvenez pas à insérer la prise dans l'alimentation murale, contactez votre électricien pour qu'il remplace cette dernière. Ne démontez pas le dispositif de sécurité de la prise de terre.

7. Alimentation : Les cordons d'alimentation secteur doivent cheminer de telle sorte qu'ils soient en dehors des zones de passage et ne soient pas pincés par des objets placés sur ou contre eux. Accordez une attention particulière aux cordons au niveau des prises, des réceptacles source d'alimentation et à leur point de sortie du moniteur.

8. Foudre : Afin d'assurer une protection supplémentaire pour le moniteur, débranchez-le de la prise murale et débranchez le connecteur du réseau câblé en cas d'orage ou d'absence et de non-utilisation prolongées. Cela évitera que le moniteur ne soit endommagé par la foudre et par des surtensions des lignes électriques.

9. Surcharge : Ne surchargez pas les prises murales ou les câbles de rallonge car cela crée un risque d'incendie ou de décharge électrique.

10. Entrée d'objets et de liquides : N'introduisez aucun objet dans les ouvertures du moniteur car ils risqueraient de toucher des zones de tension électrique dangereuses ou de court-circuiter des pièces et ainsi de provoquer un incendie ou une décharge électrique. Ne renversez aucun liquide quel qu'il soit sur le moniteur.

11. Réparations : Ne tentez pas de réparer vous-même le moniteur, car en ouvrant ou en retirant les couvercles vous vous exposeriez à des tensions électriques dangereuses et à d'autres risques. Confiez l'ensemble des réparations au personnel qualifié.

12. Dommages nécessitant réparations : Débranchez le moniteur de la prise murale et confiez les réparations au personnel qualifié dans les cas suivants :

a. Lorsque le cordon ou la prise d'alimentation est endommagée.

b. Si un liquide a été renversé sur l'appareil ou si des objets sont tombés dans le moniteur.

c. Si la moniteur a été exposé à la pluie ou à l'eau.

d. Si le moniteur ne fonctionne pas normalement malgré le respect des consignes d'utilisation. Réglez seulement les commandes traitées dans les consignes d'utilisation, car un réglage incorrect des autres commandes peut endommager le moniteur et exige souvent un important travail de la part du technicien qualifié pour ramener le moniteur à son état normal.

e. Si le moniteur est tombé ou si le châssis est endommagé.

f. Si le moniteur donne des signes évidents de baisse de performance, un dépannage s'impose.

1. Pièces de rechange : Lorsque des pièces de rechange sont nécessaires, assurez-vous que le technicien de dépannage utilise des pièces de rechange spécifiées par Samsung ou des pièces présentant les mêmes caractéristiques que les pièces d'origine.

Des substitutions non autorisées peuvent provoquer un incendie, des décharges électriques et d'autres dommages.

1. Contrôle de sécurité : Après chaque intervention sur ce moniteur, demandez au technicien de dépannage d'effectuer des contrôles de sécurité pour s'assurer que le moniteur est en bon état de fonctionnement.

Table des matières

CONSIGNES IMPORTANTES ....Français-3

Commandes et composants de la façade (SMC-213)....Français-8

- Utilisation des boutons du panneau avant...... Français-8

Plage de réglage de chaque bouton .......Français-10

Éléments et commandes de la façade (SMC-214)....Français-12

Structure du menu Setup (Configuration)....Français-13

Commandes et composants du panneau arrière(SMC-213).....Français-14

Éléments et commandes du panneau arrière (SMC-214)....Français-15

Branchements ......Français-16

Entretien ......Français-17

Caractéristiques techniques....Français-18

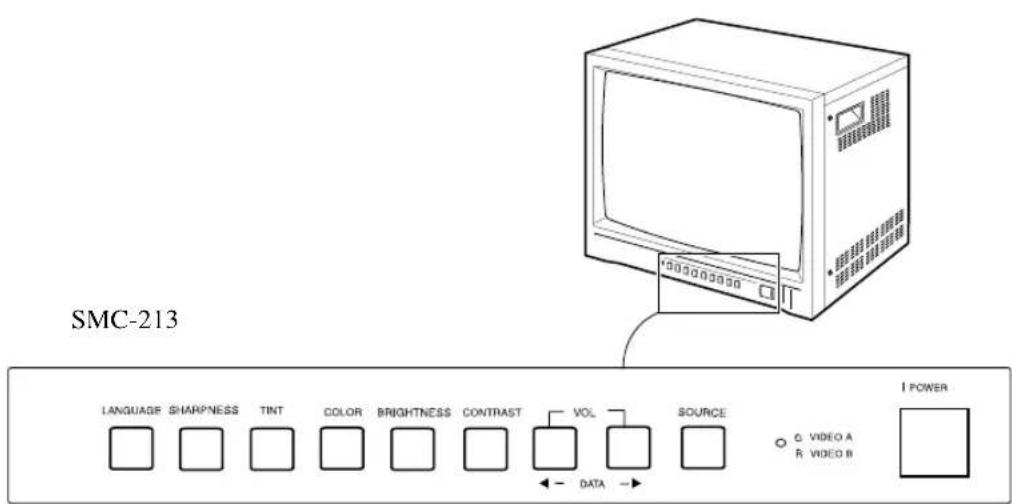

Commandes et composants de la façade SMC-213

Utilisation des boutons du panneau avant

Bouton POWER

Bouton Marche/Arrêt. Appuyez sur ce bouton pour allumer le moniteur. La LED rouge du signal d'entrée sélectionné s'allume.

Touche SOURCE (SOURCE) (Sélection de l'entrée VIDEO)

Cette touche permet de sélectionner le signal d'entrée vidéo. Pour changer de signal d'entrée, appuyez également sur cette touche.

Bouton VOL, DATA (Vol, Données)

La touche VOLUME a deux fonctions :

• Commande du volume
  : Pour changer le volume, appuyez uniquement sur cette touche.

• Commmande des données

: Si vous appuyez sur CONTRAST (Contraste), BRIGHT (Brillance), COLOR (Couleur), TINT (Nuance) ou SHARP (Finesse), puis sur la touche VOL, vous pourrez changer la valeur de chaque touche.

CONTRAST

Bouton CONTRAST (Contraste)

Ce bouton règle le contraste de l'image affichée à l'écran. Appuyez sur le bouton CONTRAST, puis sur la touche VOL(DATA) pour régler le contraste.

BRIGHTNESS

Bouton BRIGHTNESS (Brillance)

Ce bouton règle la brillance de l'image affichée à l'écran. Appuyez sur le bouton BRIGHTNESS, puis sur la touche VOL (DATA) pour régler la brillance.

COLOR

Bouton COLOR (Couleur)

Ce bouton règle l'intensité de la couleur de l'image affichée à l'écran. Appuyez sur le bouton COLOR, puis sur la touche VOL (DATA) pour régler l'intensité de la couteur.

TINT

Ce bouton règle la nuance pour la rapprocher de la teinte naturelle. Pour optimiser le résultat, réglez l'image affiché à l'écran de manière à ce que la couleur de la peau soit naturelle. Appuyez sur le bouton TINT, puis sur la touche VOL (DATA) pour régler la nuance. (Seulement NTSC)

SHARPNESS

Bouton SHARPNESS (Finesse)

Ce bouton règle la finesse de l'image affichée à l'écran. Appuyez sur le bouton SHARP, puis sur la touche VOL (DATA) pour régler la finesse.

LANGUAGE

Bouton LANGUE (LANGUAGE)

Appuyez sur ce bouton pour sélectionner une langue. Vous pouvez sélectionner la langue dans l'ordre suivant : Anglais – Allemand – Français – Chinois – Espagnol - Italien

Plage de réglage de chaque bouton

MENU	Plage de réglage	Explication
Contrast(Contraste)	0~100	Permet de sélectionner un niveau de contraste(Contrast) spécifique dans la plage de réglage.
Brightness(Luminosité)	0~100	Permet de sélectionner un niveau de luminosité(Brightness) spécifique dans la plage de réglage.
Sharpness(Netteté)	0~100	Permet de sélectionner un niveau de netteté(Sharpness) spécifique dans la plage de réglage.
Color(Couleur)	0~100	Permet de sélectionner un niveau de couleur(Color) spécifique dans la plage de réglage.
Tint (Teinte)(NTSC)	Rouge de 0 à 100Vert de 0 à 100	Permet de sélectionner un niveau de teinte spécifique dans la plage de réglage.
Langue	6	Anglais – Allemand – Français – Chinois – Espagnol - Italien

Réglage des paramètres des menus :

contraste (Contrast), luminosité (Brightness), netteté (Sharpness), couleur (Color) et teinte (Tint) (NTSC), à l'aide du bouton ¥OL.

• Sélectionnez chaque menu et appuyez sur le bouton ⚡OL.
• Une barre s'affiche dans lesquels les paramètres correspondant au menu sélectionné peuvent être réglés.
• Appuyez sur le bouton ◀ VOL pour diminuer la valeur du paramètre du menu.
• Appuyez sur le bouton VOL pour augmenter la valeur du paramètre du menu.

Les valeurs par défaut des paramètres PREREGLES (PRESET) sont :

Paramètre préréglé	Valeur par défaut
Contrast (Contraste)	50
Brightness (Luminosité)	50
Sharpness (Netteté)	50
Color (Couleur)	50
Tint (NTSC) (Teinte (NTSC))	Vert 50, Rouge 50
Langue	Anglais

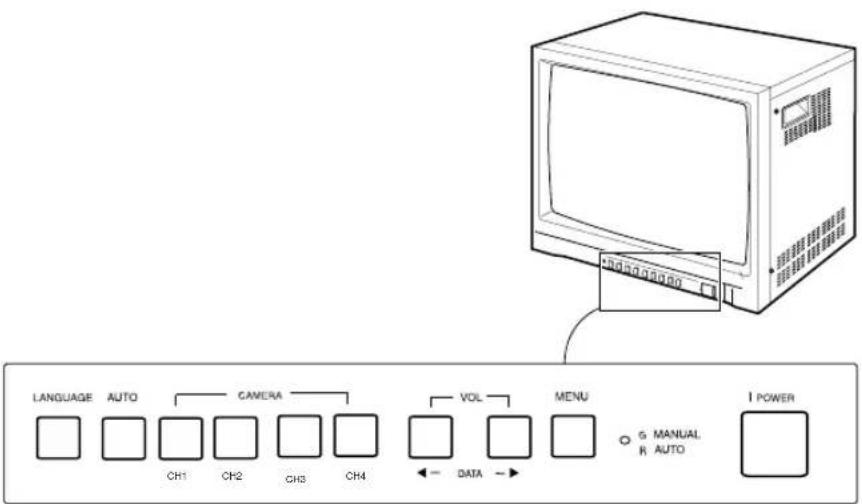

Eléments et commandes de la façade (SMC-214)

Utilisation des boutons de la façade

Touche Power (Mise sous/hors tension)

Touche On/Off (Marche/Arrêt) Cette touche vous permet d'activer l'écran ; la DEL du signal d'entrée sélectionné s'allume également.

Commutateur de réglage VOL (VOLUME) et DATA (DONNEES)

La touche VOL (VOL) possède deux fonctions :

- Commande du volume : permet de modifier le volume.

- Commande des données : permet de modifier les valeurs de chaque fonction.

AUTO (AUTO) : cette touche vous permet de changer automatiquement de canal lorsqu'elle est actionnée.

Quatre canaux différents sont disponibles sur la façade : CH1 (CANAL1), CH2 (CANAL2), CH3 (CANAL3), CH4 (CANAL4). Vous pouvez brancher votre appareil photo sur l'un d'entre eux.

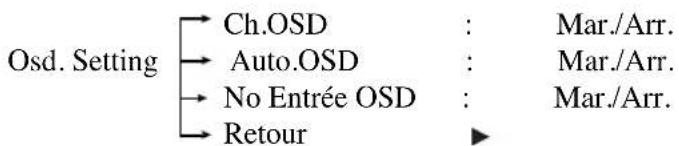

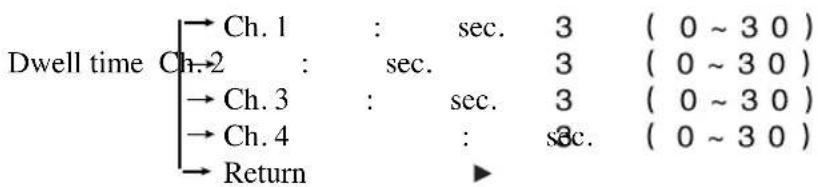

Structure du menu Setup (Configuration)

Le bouton MENU (MENU) permet de configurer les options de menu.

Si vous souhaitez régler chaque fonction du MENU (MENU), appuyez sur ◀ VOL ▶

- Choisissez MENU (MENU), puis appuyez sur ◀ VOL ▶

- Si vous souhaitez diminuer le réglage de MENU (MENU), appuyez sur ◀ VOL

- Si vous souhaitez augmenter le réglage de MENU (MENU), appuyez sur VOL ▶

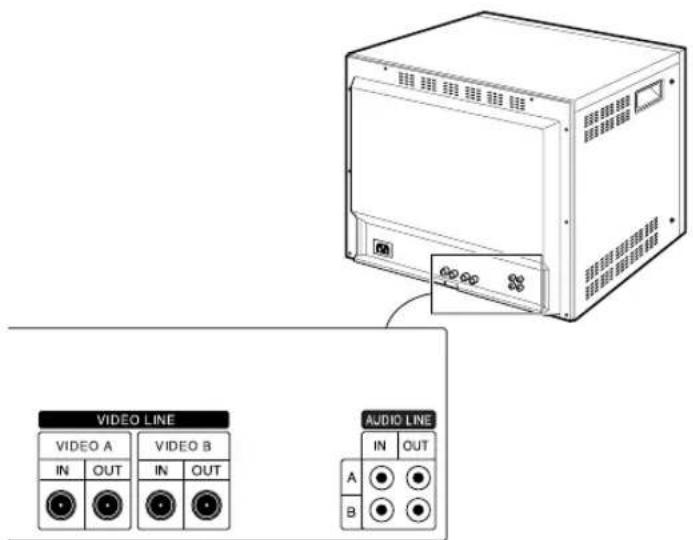

Commandes et composants du panneau arrière (SMC-213)

SMC-213

VIDEO A (IN) (ENTRÉE) / VIDEO B (IN) (ENTRÉE)

Ce connecteur sert à l'entrée de signaux vidéo.

VIDEO A (OUT) (SORTIE) / VIDEO B (OUT) (SORTIE)

Ce connecteur sert à l'émission de signaux vidéo.

AUDIO A (IN) (ENTRÉE) / AUDIO B (IN) (ENTRÉE)

Ce connecteur sert à l'entrée de signaux audio.

AUDIO A (OUT) (SORTIE) / AUDIO B (OUT) (SORTIE)

Ce connecteur sert à l'émission de signaux audio.

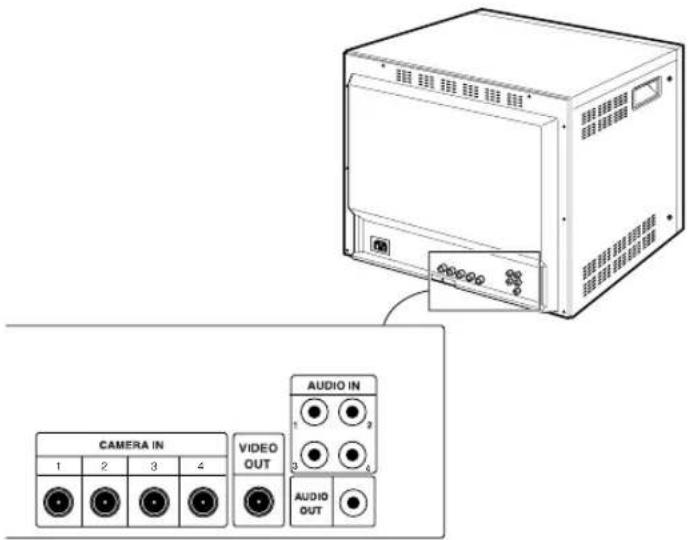

Commandes et composants du panneau arrière (SMC-214)

SMC-214

AUDIO (AUDIO) 1\~4

Ce connecteur sert à l'entrée de signaux AUDIO.

AUDIO OUT (SORTIE AUDIO)

Ce connecteur sert à l'émission de signaux AUDIO.

CAMERA IN (ENTRÉE APPAREIL PHOTO) 1\~4

Ce connecteur sert à l'entrée de signaux VIDEO.

VIDEO OUT (SORTIE VIDEO)

Ce connecteur sert à l'émission de signaux VIDEO.

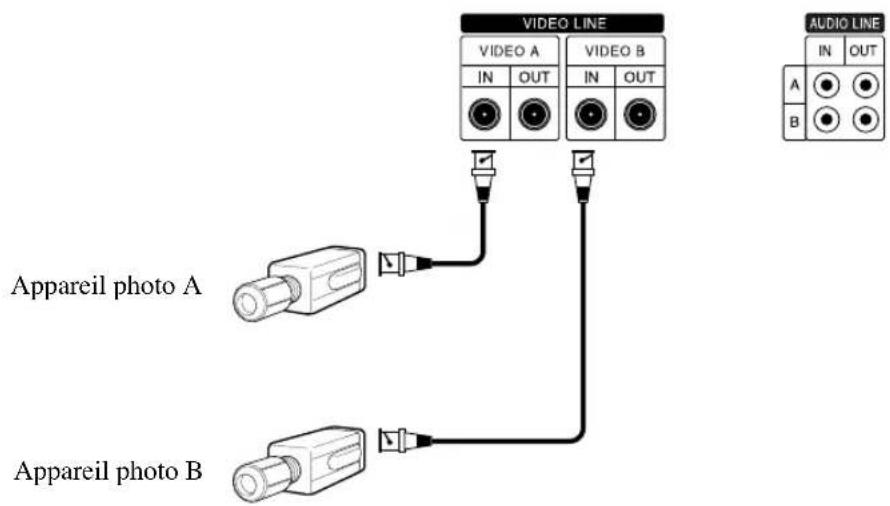

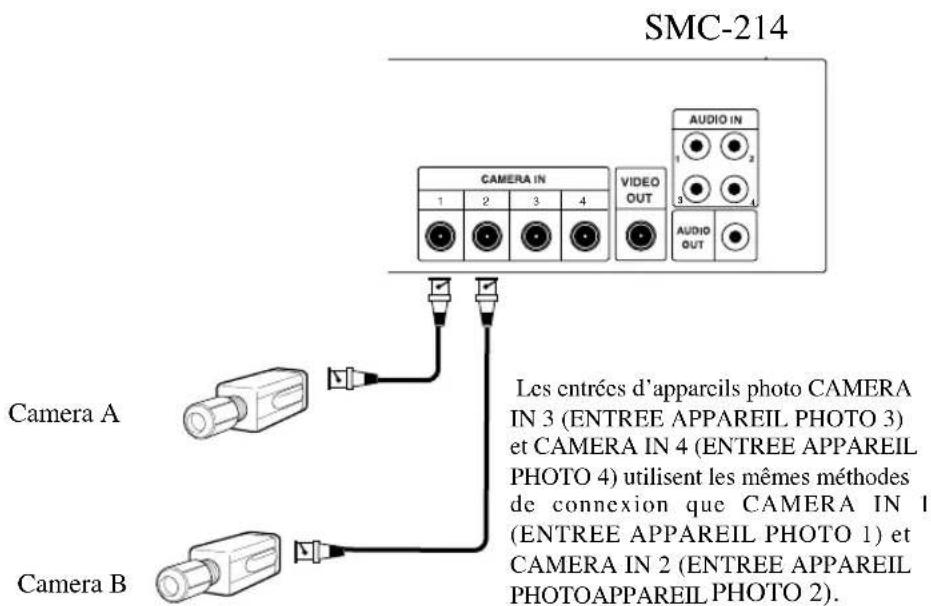

Branchements

SMC-213

Français-16

Entretien

Si la qualité d'image du MONITEUR COULEUR est mauvaise ou s'il est impossible de l'améliorer, contrôlez tous les branchements et les parcours de câbles. Les réparations doivent être effectuées par un technicien qualifié disposant d'installations et d'équipements de contrôle appropriés

Caractéristiques techniques

Système	SMC-213 / SMC-214 (NTSC/PAL)
Ecran à tube cathodique	21" en diagonale ; pas de 0,7 bande ; déflexion de 90°
Entrée/Sortie vidéo	2 entrées et 2 sorties de canal (SMC-213)4 entrées et 1 sortie de canal (SMC-214)
Entrée/Sortie audio	2 entrées et 2 sorties de canal (SMC-213)4 entrées et 1 sortie de canal (SMC-214)
Source d'alimentation	Plage de commande de l'alimentation (110 V~220 V) ou« indiquée à l'arrière de l'écran »
Consommation	90W (maxi.)
Dimensions (l x P x H)	490 mm x 325,7 mm x 467 mm (sans cartond'emballage)
Poids	25 Kg (au sujet de)
Système vidéo	Système multiple (NTSC/PAL)
Stabilisation horizontale	Plage de capture ± 500 HzPlage de maintien ± 500Hz
Stabilisation verticale	Plage de capture ± 4 HzPlage de maintien ± 4Hz
Stabilisation de la sous porteuse	Plage de capture ± 400 HzPlage de maintien ± 400Hz
Audio	1,5 W
Convergence	Inférieure à 0,5 mm maxi. (centre)
Surbalayage	10%
Température de fonctionnement	-10°C ~ +50°C
Humidité en fonctionnement	10 ~ 90 % (sans condensation)
