Fusion 3200L - Laminasyon makinesi GBC - Ücretsiz kullanım kılavuzu

Ürün Türü	Laminasyon Makinesi
Marka	GBC
Model	Fusion 3200L
Maksimum Belge Boyutu	A3 (420 x 297 mm)
Maksimum Cep Genişliği	303 mm
Maksimum Cep Kalınlığı	2 x 175 mikron (toplam 350 mikron)
Maksimum Cep ve Belge Kalınlığı	0,7 mm
Güç Kaynağı	220-240 V AC, 50/60 Hz, 6,5 A, 1550 W
Boyutlar (U x G x Y)	465 x 109 x 81 mm
Ağırlık	1,64 kg
Ön Isıtma Süresi	Yaklaşık 4 dakika
Laminasyon Hızı	800 mm/dak
Kalınlık Ayarı	Dokunmatik, 75 mikron ön ayarlı, manuel seçim
Sıkışma Önleme Fonksiyonu	Evet, sesli ve görsel uyarı ile
Manuel Geri Vites	Evet, cebi çıkarmak için geri vites tuşu
Otomatik Kapanma	30 dakika hareketsizlikten sonra bekleme modu
Silindir Temizliği	Özel temizleme sayfası (ref. EK50000)
Dış Temizlik	Nemli bez, deterjan veya çözücü kullanmadan
Garanti	2 yıl
Güvenlik	Otomatik kapanma, sıkışma koruması, kullanıcı tarafından açılamaz
Dahil Aksesuarlar	Alma tepsisi

Sık sorulan sorular - Fusion 3200L GBC

GBC Fusion 3200L ile uyumlu cep boyutları nelerdir?

Fusion 3200L, A3 boyutuna kadar (303 mm genişlik) cepleri kabul eder. Uygun boyutlarda cepler kullanın: A4 için, 303 x 210 mm cep; A3 için, 426 x 303 mm cep.

Maksimum cep ve belge kalınlığı nedir?

Maksimum cep kalınlığı 2 x 175 mikrondur (toplam 350 mikron). Cep + belge toplam kalınlığı 0,7 mm'yi geçmemelidir.

Laminasyon makinesinde doğru kalınlık ayarı nasıl seçilir?

Cihaz, açıldığında otomatik olarak 75 mikrona ayarlanır. Değiştirmek için, cebinizin kalınlığına karşılık gelen mikron değerine dokunun (ambalaj üzerinde belirtilmiştir). Beyaz gösterge seçimi onaylar.

Kağıt sıkışması durumunda ne yapmalı?

Cihaz bip sesi çıkarır ve sıkışma simgesi kırmızı yanıp söner. Fusion 3200L (eşdeğer model 3100L) için, cep önden çıkana kadar geri vites tuşuna (<<) uzun basın. Gerekirse fişi çekin.

Laminasyon silindirleri nasıl temizlenir?

Makineye yerleştirdiğiniz özel bir GBC temizleme sayfası (ref. EK50000) kullanın. Dış yüzey için, fişi çekin ve deterjan veya çözücü olmadan nemli bir bezle temizleyin.

Laminasyon makinesi otomatik olarak kapanır mı?

Evet, 30 dakika hareketsizlikten sonra sesli bip ile bekleme moduna geçer. Daha fazla güvenlik ve enerji tasarrufu için.

Fusion 3200L'nin laminasyon hızı nedir?

Hız dakikada 800 mm'dir, belgelerin hızlı lamine edilmesini sağlar.

Küçük boyutlu belgeleri lamine edebilir miyim?

Evet, ancak sıkışma önleme fonksiyonu küçük boyutlu öğelerle bazı sorunları tespit edemeyebilir. Uygun cepler kullandığınızdan ve talimatlara uyduğunuzdan emin olun.

Ön ısıtma süresi nedir?

Ön ısıtma yaklaşık 4 dakika sürer. Bu süre boyunca turuncu bir çarpı işareti yanıp söner, ardından yeşil bir ışık ve iki bip cihazın hazır olduğunu gösterir.

Laminasyon makinesi ısınmazsa ne yapmalı?

Güç kaynağını ve fişin voltajla (220-240V) uyumlu olduğunu kontrol edin. Sorun devam ederse, fişi çekin ve yetkili bir GBC temsilcisiyle iletişime geçin. Cihazı kendiniz açmayın.

KULLANIM KILAVUZU Fusion 3200L GBC

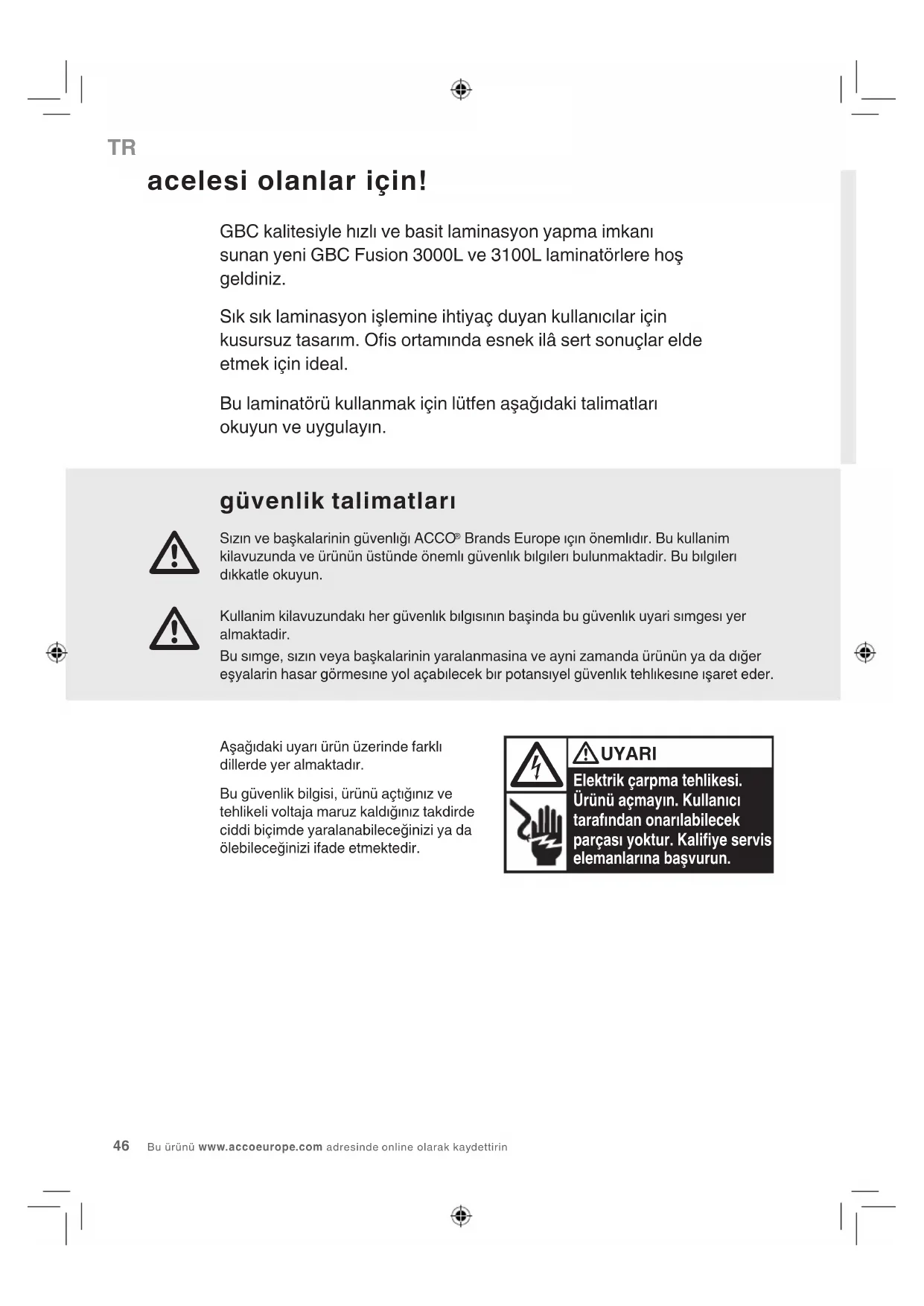

acelesi olanlar icin!

GBC kalitesiyle hizli ve basit laminasyon yapma imkani sunan yeti GBC Fusion 3000L ve 3100L laminatörlere hos geldiniz.

Sik laminasyon islemine ihtiyaçduyan kullanicilar icin kusursuz tasarim. Ofis ortaminda esnek ila sert sonuclar elde etmek icin ideal.

Bu laminatoru kullanmak icin lutfen asagidaki talimatlari okuyun ve uygulayin.

güvenlik talimatlari

Sizin ve baskalarinin güvenligi ACCO® Brands Europe icin onemlir. Bu kullanim kilavuzunda ve urunun üstunde oneml güvenlik bilgileri bulunmaktadir. Bu bilgileri dikkatle okuyun.

Kullanim kilavuzundaki her güvenlik bilgisinin besoinda bu güvenlik uyari simgesi yer almaktadir.

Bu simge, sizin veya baskalarinin yaralanmasina ve ayni zamanda urunun ya da diger esyalarin hasar gormesine yol acabilecek bir potansiyel guvenlik tehlikesine isaret eder.

Asagidaki uyari urun uzerinde farkli dillerde yer almaktadir.

Bu güvenlik bilgisi, ürünü aktiginiz ve tehlikeli voltaja maruz kaldiginiz takdirde ciddi bicimde yaralanabileginizi ya da ölebileceginizi ifade etmektedir.

UYARI

Elektrik carpma tehlikesi. Ürünü acmayin. Kullanici tarafindan onarilabilecek parçasi yoktur. Kalifiye servisi elemanlarina basvurun.

dikkat edilecek hususlar

• Makineyi yalnizca amacina uygun olarak, yani doküman laminasyonyu icin kullanin
• Bos posete laminasyon uygulamayin
• Makine, ustände gosterilen elektrik degerlerine uygun bir voltaj kaynagina baglanmaldir
• Bu makineyle taşiyici kullanmayin
• Bir poşeti yerleistirmedenònce makinede baska hicbir poset olmadigiendan emin olun
• Laminasyon silindirlerini duzenli olarak temizleyin
• GBC Fusion 3000L A4'te maksimum A4 beige; poset 303mm x 210mm
• GBC Fusion 3100L A3'te(Maximum A3 belge; poset 426mm x 303mm)
• Aktif sikisma onleme ozelligi, kucuk dokumanlarda sorunlari algilayamayabilir.
• Bunlara uyulmaması durumunda hasarlar meydana gelebilir ve garantı geleçersiz olabilir

servis

Laminatoru kendiniz tamir etmeye calismayin. Makinenin fisini priszen cekin ve gereken her turlu onarim icn GBC yetkili servis temsilcisine basvurun.

teknik özellikler

Elektrik Fusion 3000L A4:	220-240V AC / 50 Hz/60 Hz / 3,5 A / 850 W Fusion 3000L A3: 220-240V AC / 50 Hz/60 Hz / 5,0 A / 1200 W Fusion 3100L A3: 220-240V AC / 50 Hz/60 Hz / 6,5 A / 1550 W
Makine Boyutlan A4: 370 x	107.5 x 80 mm A3: 465 x 109 x 81 mm
Makine A®, A4: 1,3 kg	A3: 1,64 kg
Maksimum Poşet Genişlügi	A4: 241 mm A3: 303 mm

Maksimum Poşet Kalınkı 3000L 2 x 125 mikron (Toplam 250) 3100L 2 x 175 mikron (Toplam 350)
Maksimum Poşet ve Doküman Kalınkı	0,7mm
Isinma Suresi 3000L	Yaklaşık 1,5 dakika 3100L Yaklaşık 1,5 dakika
Hz 3000L 500 mm / dakika	3100L 800 mm / dakika

TR

laminasyonislemine hazirlik

Kolay Kurma

1 Plastik Çiş tepsisini kutudan Çiçarı p laminatorün arkasindaki iki deliğe yerleştin ve kullanmak icin uzatin. Laminatorün arkasinda, lamine edilecek belgenin kolayca Çiçarlmasina yetecek kadar bir alan bulunması-SAglayin.
2 Aygitin fisini, uzerinde kullanmayi duşundugunuz masaya yakin uygun bir guç kaynagina takin.
3 Guc kaynagina takildiginda, laminator tek bir bip sesi cikarir ve kontrl paneli birkac kez yanip soner.

Dokunmatik Kontrol

4 Laminatork kullanmak iqin guc aik'dugmesine haficsek Dunun.

NOT: Yeni laminatorunuz, ilk calistirdiginizda hafif bir koku yayabilir. Bu durum normaldir ve birkac saat calistirldiktan sonra koku azalacaktir.

5 Turuncu renkte bir 's imgesi yanip sonerek, laminatorun kontrol panelindeki beyaz isikla gosterilen ayar icin isinmakta oldugunu belirtir.

NOT: Laminator, guc aik' duruma getirildikten sonra otomatik okay 75 mikrona ayarlanir.

6 Kontrol panelinde Beyaz bir isikla gosterilen ayar tercih ettiiniz poset kalini icin uygun degilse, yine poset paketleme uzerinde belirtilen mikron ayarina dokunarak uygun poset ayarini secin. Yeni sekiminiz kontrol panelinde Beyaz bir isikla gosterilecektir.

Görsel ve Sesli Hazir Uyarilar

7 Laminator kullanima hazir hale geldiginde onay simgesi yanar ve iki bip sesi duyulur.

NOT: Isinma sirasinda, 'tick symbol' altindaki 'makine kullanima hazir hale gelene kadar turuncu renkte yanip soner. Fusion 3100L modelinde, yesil onay simgesi yanmadan laminatore poset Sokamazsiniz.

posete belge yukleme

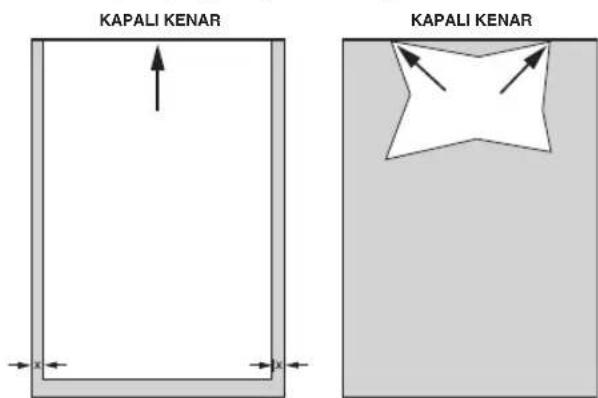

1 Lamine edilecek belgeyi, uygun boyuttaki laminasyon posetine yerleştinir. Belgenin tam olarak posetin kapali kenarina dayanacak seksilde yerleştilidiginden emin olun. Bu, en iyi kalitede laminasyon erfolkeleştirmenize yardimci olacaktir.

NOT: Laminasyondan once posetleri kesmeyin.

A3, A4, A5, etc. Düzensiz seksilli
dokuman

Önemli ya dabara nushasi olmayan dokumanlari lamine etmeden once daima benzer bir dokuman kullanarak makineden bir test poşetiGPCIR.

TR

laminasyon

1 Laminatorün on tarafinda, posetinizi cihaza dokru bicimde yerlestirmenize yardınci olacak ayarlanabilir kilavuzlar bulunur. Bu kilavuzlari posetinize / lamine edilecek dokümana uygun olan Çüzgiye getirin.

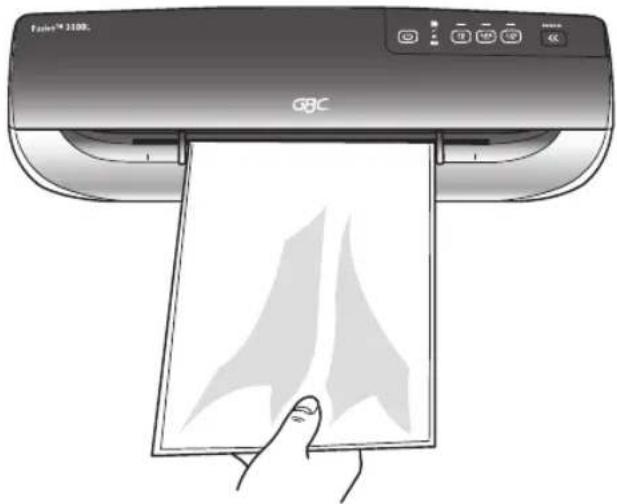

2 Poşetin kapali ucunu kilavuzlarinarasindan laminatore sukun. Laminator poşeti kavrayacak veçikis tepisine ulasana kadaricine cekecektir.

NOT: Poşeti kilavuzlararasinda fazla sikişirmayin.

3 En iyi kaliteyi elde etmek icin, lamine ettiginiz dokumani aygittan gecer gezmec cikartin ve duz bir yuzeye serin.
4 Poseti kilavuzlararasinda fazla sikistirmayin. Poset gecerken kilavuzlara dokunmaması icin kilavuzlari uygunbirpozisyonacekin.
5 Laminasyon islemini tamamladiktan sonra guc'dugmesine basin ve gerekirse tepsiyi ckarin. Laminatorun fisini cekin ve aygitu uygun bir yerde depolayin.

En iyi kaliteyi saglamak
icin derhal lamine Kaldir
ögesini ve bitirmek

ek özellikler

Akilli Durum Uyarisi

Poset aygita yanlis soskulursa veya aygitin icinde bir sikisma meydana gelirse, kullanicin hemen mudahale edebilmesi icin birkac bip sinyali duyulur ve kirmizi renkte bir sikisma simgesi yanip soner 8W.

Manuel Yayin

Fusion 3000L A3 & A4 Laminator

Birakma dugmesini (8v) basili tutun ve poseti laminatorden disari kendinize dogru cekin.

Manuel Ters

Fusion 3100L A3 Laminator

Poset ters yonde laminatorden tamamen cikana kadar ters yon (< <) duigmesini basili tutun.

Kapali Akilli Guç

Hem daha fazla güvenlik icin hem de cevreyi korumak amaciyla, laminator 30 dakika kullanilmadiğinda otomatik olarak uyku moduna geleç. Aygit uyku moduna gezmeden.Once tek bir bip sesi duyulur.

temizlik

UYARI: DIS KISMINI TEMIZLEMEDEN ONCE URUNUN FISINI PRIZDEN CEKIN. YALNIZCA DIS KISMINI NEMLI BIR BEZLE SILIN VE DETERJAN VEYA COZUCU MADDELER KULLANMAYIN.

Silindirleri temizlemek icin laminatörden duzenli olarak bir temizleme kartı veya boş bir)\ kagitGPCIRIN. Temizleme kagidi siparıkodu: EK50000.

garanti

Bu makinenin isleyisi, normal sekilde kullanilmasi kaydiyla, satin alindi tarihen itibaren 2 yil sureyle garantilidir. Garanti suresi icinde ACCO Brands Europe, kendi takdirine gore anizali makineyi ücretsiz olarak tamir edecek veya degistirecekbir. Kullanma hatalarindan veya makinenin amaci disinda kullanilmasindan kaynaklanan anzalar garanti kapsaminda degildir. Garantiden yararlanabilmek icin satin alma tarihin kanitlanmasi gerekmektedir. ACCO Brands Europe tarafindan yetki verilmemi kiisilerce yaplacak onarimlar ya da degisiklikler garantiyi geçersiz kilacaktir. Amacimiz urunlerimizin belirtilen teknik özelliklere gore performans gostermesini saglamaktir. Bu garantı, tukticinin satilan mallara iliskin ulusal mevzuat uyarinca sahip oldugu yasal haklari etkilemez.
