Fusion 3200L - Macchina per laminare GBC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Plastificatrice
Marca	GBC
Modello	Fusion 3200L
Formato massimo del documento	A3 (420 x 297 mm)
Larghezza massima della busta	303 mm
Spessore massimo della busta	2 x 175 microns (total 350 microns)
Spessore massimo busta e documento	0,7 mm
Alimentazione elettrica	220-240 V AC, 50/60 Hz, 6,5 A, 1550 W
Dimensioni (L x l x h)	465 x 109 x 81 mm
Peso	1,64 kg
Tempo di preriscaldamento	Circa 4 minuti
Velocità di plastificazione	800 mm/min
Regolazione dello spessore	Tattile, preimpostato su 75 micron, selezione manuale
Funzione anti-inceppamento	Sì, con allarme acustico e visivo
Retromarcia manuale	Sì, tasto di retromarcia per rimuovere la busta
Spegnimento automatico	Modalità standby dopo 30 minuti di inattività
Pulizia dei rulli	Foglio di pulizia speciale (rif. EK50000)
Pulizia esterna	Panno umido, senza detergenti né solventi
Garanzia	2 anni
Sicurezza	Spegnimento automatico, protezione anti-inceppamento, non apribile dall'utente
Accessori inclusi	Vassoio di ricezione

Domande frequenti - Fusion 3200L GBC

Quali sono i formati di buste compatibili con la GBC Fusion 3200L?

La Fusion 3200L accetta buste fino al formato A3 (303 mm di larghezza). Utilizzare buste di dimensioni adatte: per A4, busta 303 x 210 mm; per A3, busta 426 x 303 mm.

Qual è lo spessore massimo di busta e documento?

Lo spessore massimo della busta è di 2 x 175 micron (totale 350 micron). Lo spessore combinato busta + documento non deve superare 0,7 mm.

Come scegliere la corretta regolazione dello spessore sulla plastificatrice?

L'apparecchio si regola automaticamente su 75 micron all'accensione. Per modificare, toccare il valore in micron corrispondente allo spessore della busta (indicato sulla confezione). Il LED bianco conferma la selezione.

Cosa fare in caso di inceppamento della carta?

L'apparecchio emette segnali acustici e l'icona di inceppamento lampeggia in rosso. Per Fusion 3200L (modello 3100L equivalente), premere a lungo il tasto di retromarcia (<<) fino a quando la busta esce dalla parte anteriore. Scollegare se necessario.

Come pulire i rulli di plastificazione?

Utilizzare un foglio di pulizia specifico GBC (rif. EK50000) da inserire nella macchina. Per l'esterno, scollegare e pulire con un panno umido senza detergente né solvente.

La plastificatrice si spegne automaticamente?

Sì, dopo 30 minuti di inattività entra in modalità standby con un segnale acustico. Per maggiore sicurezza e risparmio energetico.

Qual è la velocità di plastificazione della Fusion 3200L?

La velocità è di 800 mm al minuto, consentendo una plastificazione rapida dei documenti.

Posso plastificare documenti di piccole dimensioni?

Sì, ma la funzione anti-inceppamento potrebbe non rilevare alcuni problemi con articoli di piccole dimensioni. Assicurarsi di utilizzare buste adatte e seguire le istruzioni.

Qual è il tempo di preriscaldamento?

Il preriscaldamento dura circa 4 minuti. Durante questo periodo, una croce arancione lampeggia, poi un LED verde e due segnali acustici indicano che l'apparecchio è pronto.

Cosa fare se la plastificatrice non si riscalda?

Verificare l'alimentazione elettrica e che la presa corrisponda alla tensione (220-240V). Se il problema persiste, scollegare e contattare un rappresentante GBC autorizzato. Non aprire l'apparecchio da soli.

MANUALE UTENTE Fusion 3200L GBC

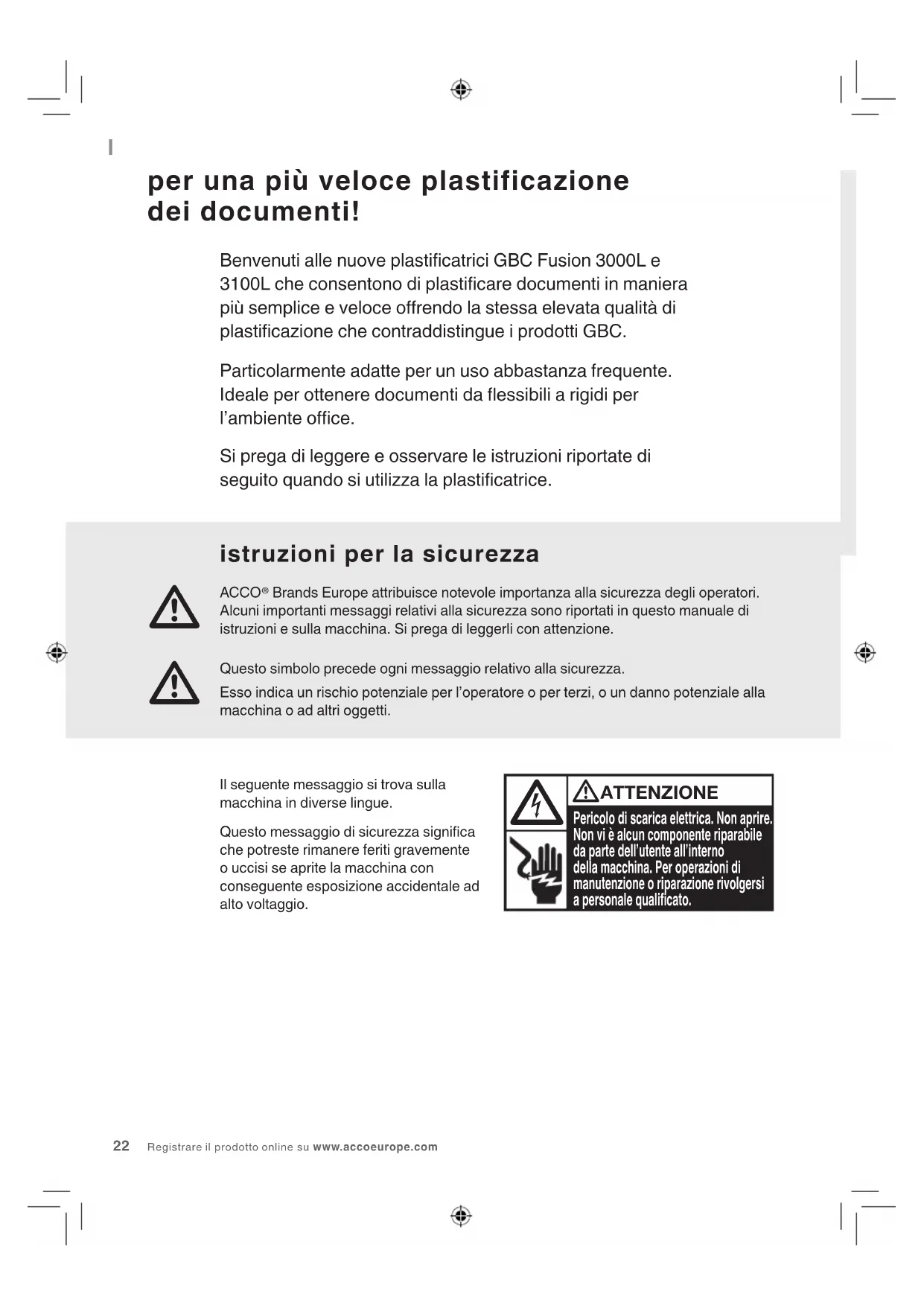

I manuale d'istruzioni 22

per una più veloce plastificazione dei documenti!

Benvenuti alle nuove plastificatrici GBC Fusion 3000L e 3100L che consentono di plastificare documenti in maniera più semplice e veloce offrendo la stessa elevata qualità di plastificazione che contraddistinguish i prodotti GBC.

Particularmente adatte per un uso abbastanza frequente. Ideale per ottener documenti da flessibili a rigidi per l'ambiente office.

Si prega di leggere e osservare le istruzioni riportate di seguito quando si utilizes la plastificatrice.

istruzioni per la sicurezza

ACCO® Brands Europe attribuisce notevole importanza alla sicurezza degli operatori. Alcuni importanti messaggi relativi alla sicurezza sono riportati in quello manuale di istruzioni e sulla macchina. Si prega di leggerli con attenzione.

Questo symbolo precede ogni messaggio relativo alla sicurezza.
Esso indica un rischio potenziale per l'operaatore o per terzi, o un danno potenziale alla macchina o ad altri oggetti.

Il seguente messaggio si trovava sulla macchina in diverse lingue.

Questo messaggio di sicurezza significata che potreste rianere feriti gravamente o uccisi se aprite la macchina con seguente esposizione accidentale ad alto voltaggio.

ATTENZIONE

Pericolo di scarica elettrica. Non aprire. Non vi è alcun componente riparabile da parte dell'utente all'interno della macchina. Per operazioni di manutenzione o riparazione rivolgersi a personale qualificato.

informazioni importanti

• Utilizzare la macchina esclusivamente per le funzioni per cui è stata progettata, ossia per la plastificazione dei documenti
  Non inseire pouches vuote nella macchina
• L'unità deve essere collegata ad una tensione di alimentazione correspondente alle specifiche elettriche riportate sulla macchina
• Nonutilizzare un cartoncino protettivo con quello modello
• Controllare che la pouch sia complemente uscita alla macchina prima di inseire quella successiva
• Pulire periodicamente i rulli della plastificatrice
• Formato max. documento A4, pouch 303 mm x 210 mm con GBC Fusion 3000L A4
• Formato max. documento A3, pouch 426 mm x 303 mm con GBC Fusion 3100L A3
• La funzione anti-inceppamento attiva potrebbe non rilevare eventuali problemi con documenti di formato più piccolo
• La mancata osservanza di queste precauzioni causera danni alla macchina e renderà nulla la garanzia

assistenza

Si prega di non tentare di effettuare interventi di manutenzione o riparazione da soli. Staccare la macchina dalla presa elettrica e rivolgersi per le riparazioni a un rivenditore o distributore GBC.

specifiche tecniche

Caratteristiche elettriche Fusion 3000L A4:220-240V AC /50Hz/60Hz / 3,5A / 850WFusion 3000L A3:220-240V AC /50Hz/60Hz / 5,0A / 1200WFusion 3100L A3:220-240V AC /50Hz/60Hz / 6,5A / 1550W
Dimensioni A4: 370 x 107,5	x 80 mmA3: 465 x 109 x 81 mm
Peso A4: 1,3 kg	A3: 1,64 kg
Larghezza massima dellapouch	A4: 241 mmA3: 303 mm

Spessore massimo della pouch	3000L 2 x 125 micron (totale 250) 3100L 2 x 175 micron (totale 350)
Massimo spessore di plastificazione (documento + pouch)	0,7 mm
Tempi di riscaldamento 3000L Circa 1,5 minuti 3100L Circa 1,5 minuti
Velocità 3000L 500 mm/min	3100L 800 mm/min

preparrizione della plastificatrice

Facile impostare

1 Rimuovere il vassoio di raccolta in plastica alla confezione, insertirlo nei due fori posti sul retro della plastificatrice ed estenderlo per l'uso. Controllare che vi sia sufficiente spazio dietro la plastificatrice per consentire la rimozione dei documenti plastificati.
2 Inserire la spina in una presa di corrente appropriata in prossimità del ravolo su cui si intende utilizzare la macchina.
3 La plastificatrice risponde con un singolo segnale acustico e una sequenza di brevi lampeghi sul pannello di controllo.

Toccare controllare

4 Perutilizzare la plastificatrice, premere delicatamente sul pulsante di accensione.

NOTA: La nuova plastificatrice potrebbe emanare un leggero odore durante la fase iniziale del lavoro. Ciò è assolutamente normale e diminuisce快来 alcune ore di funzionamento.

5 Il simbolo 'X' iniziera a lampeggiare in arancione segnalando che la plastificatrice si sta riscaldando secondo l'impostazione indicata alla spia bianca sul pannello di controllo.

NOTA: Dopo aver premuto sul pulsante di accensione, la plastificatrice viene automaticamente impostata su 75 micron.

6 Se l'impostazione segnalata alla spia bianca sul pannello di controllo non è appropriata per lo spessore della pouch che si intende utilizzato, selezionare l'impostazione giusta premendo sul valore in micron corrispondente a quello riportato sulla confezione della pouch. La nuova impostazione verrà indicatora da una spia bianca sul pannello di controllo.

Avvisi Pronti visivi e sonori

7 Quando la plastificatrice è pronta per l'uso, il simbolo della spunta ✓ ' si illumina in verde e si odono due segnali acustici.

NOTA: Durante la fase di riscaldamento, il symbolo «sotto la «tick symbol» lampeggerà in arancione fino a quando la plastificatrice non sarezza pronta per l'uso. Con il modello Fusion 3100L non è possibile inseire una pouch nella plastificatrice fino a quando la spunta verde «non sera illuminata.

inserimento del documento nella pouch

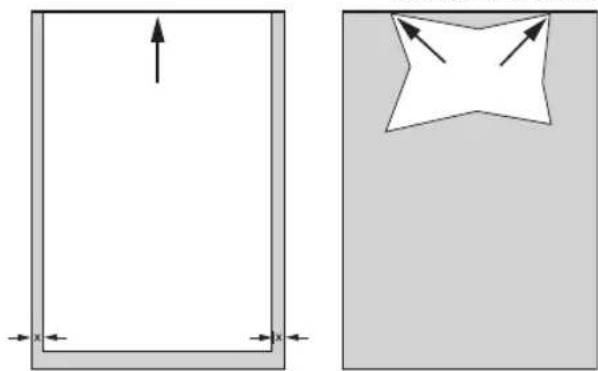

1 Inserire il documento da plastificare nella pouch dal formato appropriato. Controllare che il documento sia posizionato contro il lato presigillato della pouch per garantire di ottenere un'ottimale qualità di plastificazione.

LATOPRESIGILLATOLATO PRESIGILLATO

NOTA: Non tagliare le pouches prima della plastificazione del documento.

A3, A4, A5, etc. Documento di
formairregolare

Prima di plastificare documenti importanti o in copia unica, fare sempre una prova inserendo una pouch con un documento simile.

plastificazione

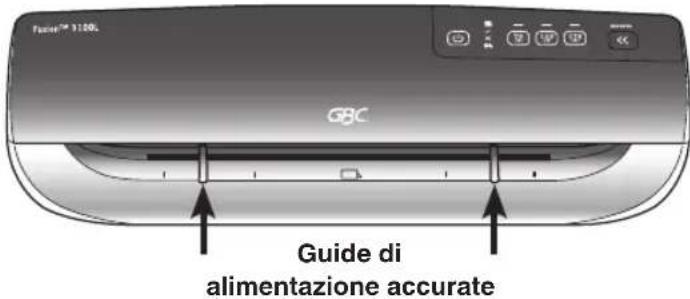

1 Sulla parte frontale della plastificatrice sono riportate delle guid di allineamento regolabili per consentire l'accurato inserimento della pouch. Portare le guid di allineamento sulla linea appropriata corrispondente alla pouch/documento da plastificare.

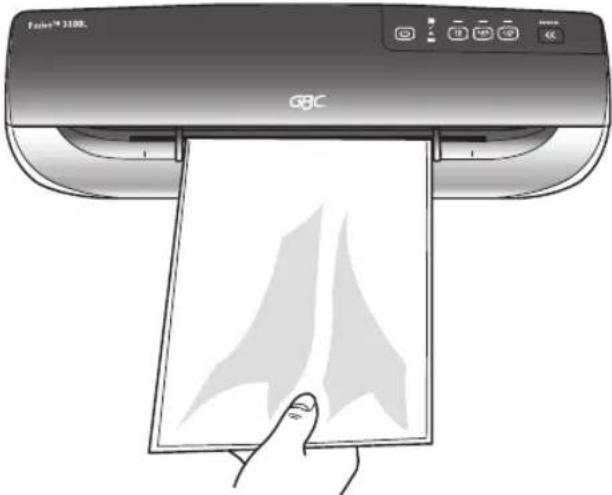

2 Inserire il lato presigillato della pouch nella plastificatrice tra le guide. La pouch viene quindi afferrata e alimentata nella plastificatrice fino a raggiungere il vassoio di raccolta.

NOTA: Non forzare le guide contro la pouch

3 Togliere immediatamente il documento plastificato non appena esce alla macchina e collocarlo su una superficie pian a per ottenere un'ottimale qualita di plastificazione.
4 Non forzare le guide contro la pouch. Portare le guide in una posizione appropriata per alimentare la pouch alla che questa tocchi le guide.
5 Una volta completata l'opération di plastificazione, premere sul tasto di accensione e, se richiesto, rimuovere il vassoio. Scollegare la spina e conservare la plastificatrice in un luogo appropriato.

Rimuovere il loro articolo laminato immediatamente per garantire la migliorare qualità e finitura

Registrarile prodotto online su www.accoeurope.com

funzioni addizzionali

Stato di avviso intelligente

In caso di errato inserimento di una pouch o di inceppamento, la macchina emettera una series di segnali acustici per informare l'utente che deve intervenire e l'icona dell'inceppamento 81 iniziera a lampeggiare in rosso.

Rilascio manuale

Plastificatrici Fusion 3000L A3 e A4

Premere e mantener premuto il tasto di rilascio '8v' ed estrarre la pouch alla plastificatrice tirandola versusi.

Manuale di inversionione

Plastificatrice Fusion 3100L A3

Premere e mantener premuto il tasto reverse <<' fino a quando la pouch non sia uscita completamente alla plastificatrice.

Intelligente spagnimento

Per una magiore sicurezza e un maggior rispetto dell'ambiente, la plastificatrice passa automaticamente alla modalità sleep après 30 minuti di inattività. Si udira un segnale acustico prima che la plastificatrice passi aquesta modalità.

pulizia

ATTENZIONE: STACCARE SEMPRE LA SPINA DALLA PRESA DI CORRENTE PRIMA DI PULIRE L'ESTERNO DELLA MACCHINA. PULIRE LA SUPERFICIE ESTERNA SOLO CON UN PANNO UMIDO E NON UTILIZZARE DETERGENTI O SOLVENTI.

Far passare regolarmente un 'Cleaning Sheet' o foglio di carta atraverso la plastificatrice per pulire i rulli. Codice prodotto "Cleaning Sheet": EK50000.

garanzia

Il funzionamento di questa macchina è garantito per due anni nella data di acquisto, subordinatamente ad uso normale. Durante il periodo di garanzia, ACCO Brands Europe provvedera, a propria discrezione, a riparare o sostituire Gratisamente la macchina difettosa. Difetti provocati da un uso errato o un uso improprio non sono coperti alla garanzia. Sarà richiesta la prova della data di acquisto. Riparazioni o modifiche effettuate da persone non autorizzate da ACCO Brands Europe rendonoULLA la garanzia. É nostro obiettivo assicurare il funzionamento dei prodotti secondo le specifiche dichiarate. La presente garanzia non pregiudica alcun diritto riconosciuto ai consumatori dalle leggi nazionali applicabili che regolano la vendita di beni.
