Fusion 3000L - Macchina per laminare GBC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Plastificatrice
Marca	GBC
Modello	Fusion 3000L
Alimentazione elettrica	220-240 V CA, 50/60 Hz, 3,5 A, 850 W
Dimensioni (A4)	370 x 107,5 x 80 mm
Peso (A4)	1,3 kg
Formato massimo del documento	A4 (con busta 303 x 210 mm)
Larghezza massima della busta	241 mm
Spessore massimo della busta	2 x 125 micron (totale 250 micron)
Spessore massimo documento + busta	0,7 mm
Tempo di preriscaldamento	Circa 4 minuti
Velocità di plastificazione	500 mm al minuto
Funzione anti-inceppamento	Sì (allarme intelligente con segnale acustico e visivo)
Sblocco manuale	Sì (pressione prolungata sul tasto di rilascio)
Spegnimento automatico	Dopo 30 minuti di inattività
Controllo	Touch screen con selezione dello spessore (75, 125, 175 micron)
Pulizia dei rulli	Foglio di pulizia (codice EK50000) o foglio di carta
Sicurezza	Arresto automatico in standby, non aprire, nessuna manutenzione da parte dell'utente
Garanzia	2 anni (soggetto a uso normale)
Accessori inclusi	Vassoio di ricezione, battute regolabili

Domande frequenti - Fusion 3000L GBC

Che tipo di buste utilizzare con la Fusion 3000L?

Utilizzare buste per plastificazione di formato A4 massimo, con uno spessore totale massimo di 250 micron (2 x 125 micron). Verificare l'indicazione sulla confezione.

Come accendere la plastificatrice?

Collegare l'apparecchio, quindi toccare leggermente il tasto di accensione. Un bip sonoro suona e le spie lampeggiano. L'apparecchio si preriscalda automaticamente per circa 4 minuti.

Cosa fare in caso di inceppamento della carta?

L'apparecchio emette dei bip sonori e l'icona di inceppamento lampeggia in rosso. Per la Fusion 3000L, premere a lungo il tasto di rilascio (RELEASE) e tirare la busta verso di sé.

Come selezionare lo spessore della busta?

Toccare l'impostazione corrispondente (75, 125 o 175 micron) sul pannello touch. La spia bianca si accende per confermare la selezione. L'impostazione predefinita è 75 micron.

Posso plastificare documenti di forma irregolare?

Sì, ma posizionare il documento saldamente contro il bordo incollato della busta. Effettuare una prova con un documento simile prima di plastificare documenti importanti.

Come pulire i rulli di plastificazione?

Scollegare l'apparecchio. Inserire un foglio di pulizia (riferimento EK50000) o un foglio di carta bianca nella plastificatrice per pulire i rulli. Non utilizzare detersivi o solventi.

Cosa fare se l'apparecchio non si riscalda?

Verificare che l'apparecchio sia collegato e che la presa sia sotto tensione. Se il problema persiste, contattare un rappresentante GBC autorizzato. Non tentare di riparare da soli.

La plastificatrice emana un odore al primo utilizzo, è normale?

Sì, un leggero odore è normale al primo utilizzo e scompare dopo alcune ore di funzionamento.

Qual è la durata della garanzia?

La garanzia è di due anni dalla data di acquisto, soggetta a uso normale. Le riparazioni non autorizzate annullano la garanzia.

Posso utilizzare buste formato A3 sulla Fusion 3000L?

No, la Fusion 3000L accetta solo documenti fino al formato A4 (larghezza massima della busta 241 mm). Per l'A3, utilizzare il modello Fusion 3100L.

MANUALE UTENTE Fusion 3000L GBC

I manuale d'istruzioni 22

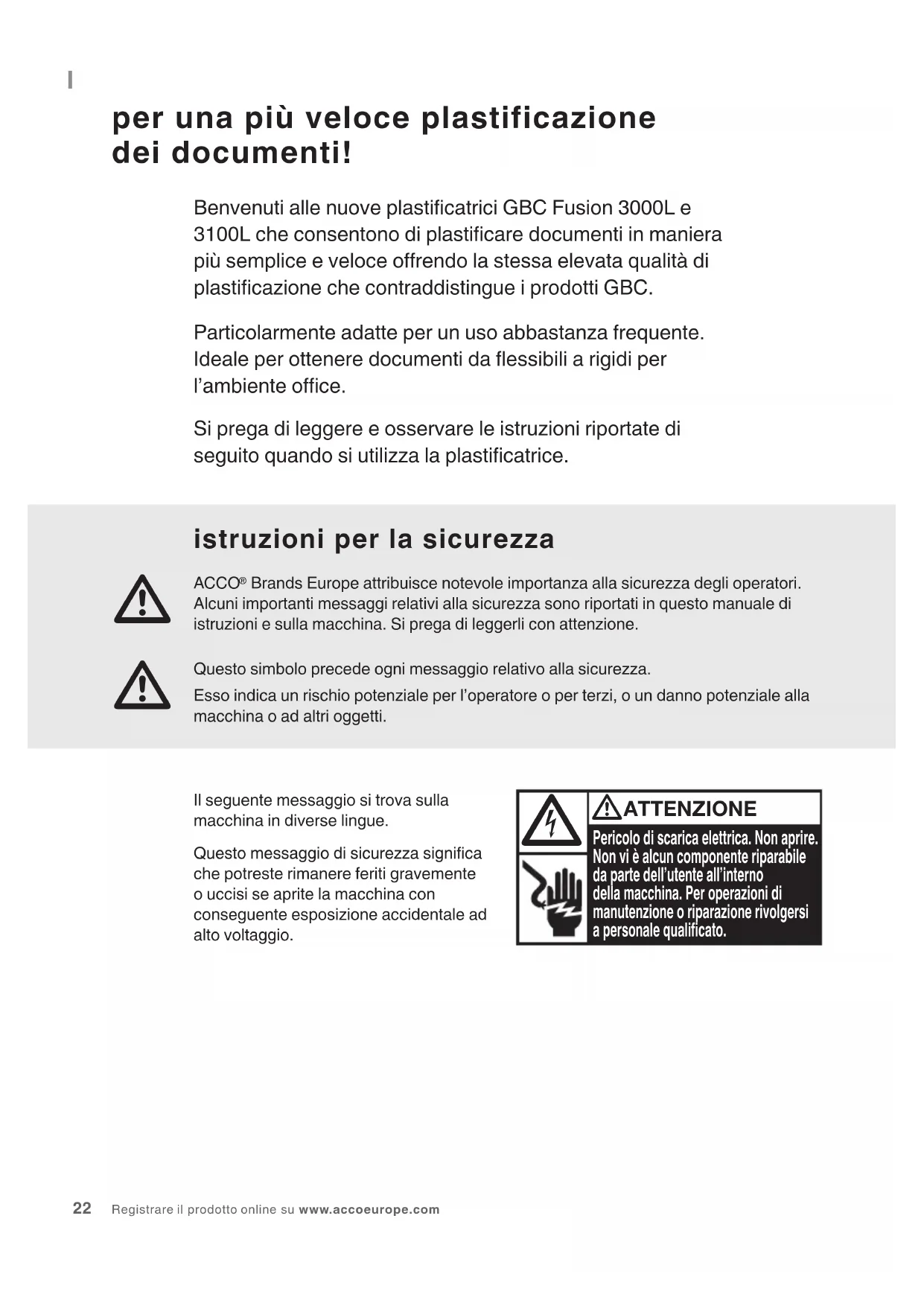

per una più veloce plastificazione dei documenti!

Benvenuti alle nuove plastificatrici GBC Fusion 3000L e 3100L che consentono di plastificare documenti in maniera più semplice e veloce offrendo la stessa elevata qualità di plastificazione che contraddistingue i prodotti GBC.

Particolarmente adatte per un uso abbastanza frequente. Ideale per ottenere documenti da flessibili a rigidi per l'ambiente office.

Si prega di leggere e osservare le istruzioni riportate di seguito quando si utilizza la plastificatrice.

istruzioni per la sicurezza

ACCO® Brands Europe attribuisce notevole importanza alla sicurezza degli operatori. Alcuni importanti messaggi relativi alla sicurezza sono riportati in questo manuale di istruzioni e sulla macchina. Si prega di leggerli con attenzione.

Questo simbolo precede ogni messaggio relativo alla sicurezza.

Esso indica un rischio potenziale per l'operatore o per terzi, o un danno potenziale alla macchina o ad altri oggetti.

Il seguente messaggio si trova sulla macchina in diverse lingue.

Questo messaggio di sicurezza significa che potreste rimanere feriti gravemente o uccisi se aprite la macchina con conseguente esposizione accidentale ad alto voltaggio.

ATTENZIONE

Pericolo di scarica elettrica. Non aprire. Non vi è alcun componente riparabile da parte dell'utente all'interno della macchina. Per operazioni di manutenzione o riparazione rivolgersi a personale qualificato.

informazioni importanti

- Utilizzare la macchina esclusivamente per le funzioni per cui è stata progettata, ossia per la plastificazione dei documenti

• Non inserire pouches vuote nella macchina

- L'unità deve essere collegata ad una tensione di alimentazione corrispondente alle specifiche elettriche riportate sulla macchina

- Non utilizzare un cartoncino protettivo con questo modello

- Controllare che la pouch sia completamente uscita dalla macchina prima di inserire quella successiva

- Pulire periodicamente i rulli della plastificatrice

- Formato max. documento A4, pouch 303 mm x 210 mm con GBC Fusion 3000L A4

- Formato max. documento A3, pouch 426 mm x 303 mm con GBC Fusion 3100L A3

- La funzione anti-inceppamento attiva potrebbe non rilevare eventuali problemi con documenti di formato più piccolo

- La mancata osservanza di queste precauzioni causerà danni alla macchina e renderà nulla la garanzia

assistenza

Si prega di non tentare di effettuare interventi di manutenzione o riparazione da soli. Staccare la macchina dalla presa elettrica e rivolgersi per le riparazioni a un rivenditore o distributore GBC.

specifiche tecniche

Caratteristiche elettriche Fusion 3000L A4:220-240V AC /50Hz/60Hz / 3,5A / 850WFusion 3000L A3:220-240V AC /50Hz/60Hz / 5,0A / 1200WFusion 3100L A3:220-240V AC /50Hz/60Hz / 6,5A / 1550W

Dimensioni A4: 370 x 107,5 x 80 mmA3: 465 x 109 x 81 mm

Peso A4: 1,3 kgA3: 1,64 kg

Larghezza massima della pouchA4: 241 mmA3: 303 mm

Spessore massimo della pouch	3000L2 x 125 micron (totale 250)3100L2 x 175 micron (totale 350)
Massimo spessore di plastificazione(documento + pouch)	0,7 mm
Tempi di riscaldamento 3000L Circa 1,5 minuti3100L Circa 1,5 minuti
Velocità 3000L 500 mm/min	3100L 800 mm/min

preparazione della plastificatrice

Facile impostare

1 Rimuovere il vassoio di raccolta in plastica dalla confezione, inserirlo nei due fori posti sul retro della plastificatrice ed estenderlo per l'uso. Controllare che vi sia sufficiente spazio dietro la plastificatrice per consentire la rimozione dei documenti plastificati.
2 Inserire la spina in una presa di corrente appropriata in prossimità del tavolo su cui si intende utilizzare la macchina.
3 La plastificatrice risponde con un singolo segnale acustico e una sequenza di brevi lampeggi sul pannello di controllo.

Toccare controllare

4 Per utilizzare la plastificatrice, premere delicatamente sul pulsante di accensione.

NOTA: La nuova plastificatrice potrebbe emanare un leggero odore durante la fase iniziale del lavoro. Ciò è assolutamente normale e diminuisce dopo alcune ore di funzionamento.

75 125 175 <<

5 Il simbolo 'X' inizierà a lampeggiare in arancione segnalando che la plastificatrice si sta riscaldando secondo l'impostazione indicata dalla spia bianca sul pannello di controllo.

NOTA: Dopo aver premuto sul pulsante di accensione, la plastificatrice viene automaticamente impostata su 75 micron.

2% 75 125 175 <<

6 Se l'impostazione segnalata dalla spia bianca sul pannello di controllo non è appropriata per lo spessore della pouch che si intende utilizzare, selezionare l'impostazione giusta premendo sul valore in micron corrispondente a quello riportato sulla confezione della pouch. La nuova impostazione verrà indicata da una spia bianca sul pannello di controllo.

75 125 175 REVERSE

Avvisi Pronti visivi e sonori

7 Quando la plastificatrice è pronta per l'uso, il simbolo della spunta '√' si illumina in verde e si odono due segnali acustici.

75 125 175 RESET

NOTA: Durante la fase di riscaldamento, il simbolo ‘×sotto la ‘tick symbol’ lampeggerà in arancione fino a quando la plastificatrice non sarà pronta per l’uso. Con il modello Fusion 3100L non è possibile inserire una pouch nella plastificatrice fino a quando la spunta verde ‘√non sarà illuminata.

inserimento del documento nella pouch

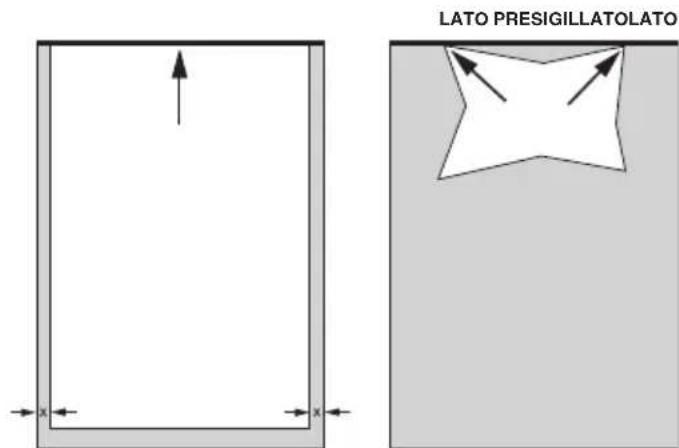

1 Inserire il documento da plastificare nella pouch dal formato appropriato. Controllare che il documento sia posizionato contro il lato presigillato della pouch per garantire di ottenere un'ottimale qualità di plastificazione.

LATO PRESIGILLATOLATO

NOTA: Non tagliare le pouches prima della plastificazione del documento.

A3, A4, A5, etc. Documento di forma irregolare

Prima di plastificare documenti importanti o in copia unica, fare sempre una prova inserendo una pouch con un documento simile.

plastificazione

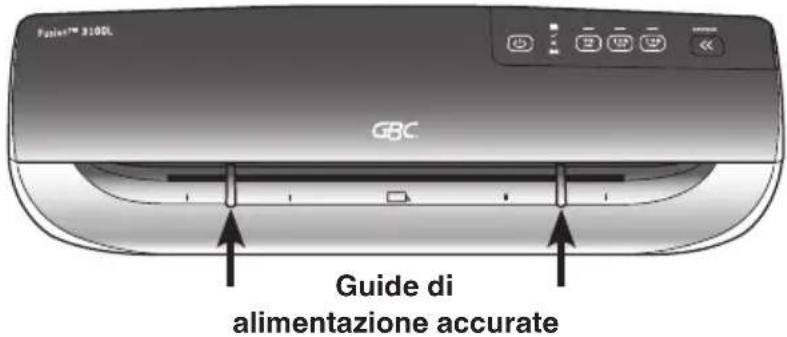

1 Sulla parte frontale della plastificatrice sono riportate delle guide di allineamento regolabili per consentire l'accurato inserimento della pouch. Portare le guide di allineamento sulla linea appropriata corrispondente alla pouch/documento da plastificare.

GBC Guide di alimentazione accurate

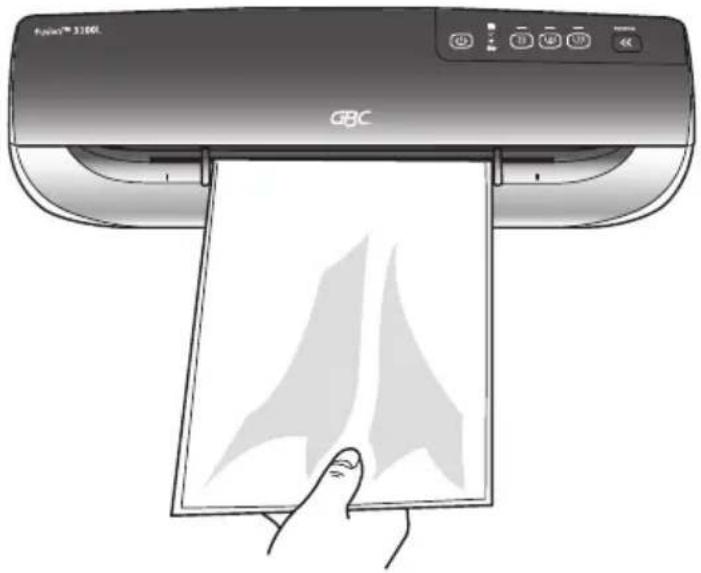

2 Inserire il lato presigillato della pouch nella plastificatrice tra le guide. La pouch viene quindi afferrata e alimentata nella plastificatrice fino a raggiungere il vassoio di raccolta.

NOTA: Non forzare le guide contro la pouch

Fusion™ 3100! CBC

3 Togliere immediatamente il documento plastificato non appena esce dalla macchina e collocarlo su una superficie piana per ottenere un'ottimale qualità di plastificazione.
4 Non forzare le guide contro la pouch. Portare le guide in una posizione appropriata per alimentare la pouch senza che questa tocchi le guide.
5 Una volta completata l'operazione di plastificazione, premere sul tasto di accensione e, se richiesto, rimuovere il vassoio. Scollegare la spina e conservare la plastificatrice in un luogo appropriato.

Rimuovere il tuo articolo laminato immediatamente per garantire la migliore qualità e finitura

75 125 175 <<

funzioni addizionali

Stato di avviso intelligente

In caso di errato inserimento di una pouch o di inceppamento, la macchina emetterà una serie di segnali acustici per informare l'utente che deve intervenire e l'icona dell'inceppamento '8W' inizierà a lampeggiare in rosso.

Rilascio manuale

Plastificatrici Fusion 3000L A3 e A4

Premere e mantener premuto il tasto di rilascio '8W' ed estrarre la pouch dalla plastificatrice tirandola verso di sé.

Manuale di inversione

Plastificatrice Fusion 3100L A3

Premere e mantener premuto il tasto reverse ‘<<’ fino a quando la pouch non sia uscita completamente dalla plastificatrice.

75 125 175

RELEASE 75 100 125 84

75 m/s 125 m/s 175 m/s REVERSE

Intelligente spegnimento

Per una maggiore sicurezza e un maggior rispetto dell'ambiente, la plastificatrice passa automaticamente alla modalità sleep dopo 30 minuti di inattività. Si udirà un segnale acustico prima che la plastificatrice passi a questa modalità.

pulizia

ATTENZIONE: STACCARE SEMPRE LA SPINA DALLA PRESA DI CORRENTE PRIMA DI PULIRE L'ESTERNO DELLA MACCHINA. PULIRE LA SUPERFICIE ESTERNA SOLO CON UN PANNO UMIDO E NON UTILIZZARE DETERGENTI O SOLVENTI.

Far passare regolarmente un 'Cleaning Sheet' o foglio di carta attraverso la plastificatrice per pulire i rulli. Codice prodotto "Cleaning Sheet": EK50000.

garanzia

Il funzionamento di questa macchina è garantito per due anni dalla data di acquisto, subordinatamente ad uso normale. Durante il periodo di garanzia, ACCO Brands Europe provvederà, a propria discrezione, a riparare o sostituire gratuitamente la macchina difettosa. Difetti provocati da un uso errato o un uso improprio non sono coperti dalla garanzia. Sarà richiesta la prova della data di acquisto. Riparazioni o modifiche effettuate da persone non autorizzate da ACCO Brands Europe rendono nulla la garanzia. È nostro obiettivo assicurare il funzionamento dei prodotti secondo le specifiche dichiarate. La presente garanzia non pregiudica alcun diritto riconosciuto ai consumatori dalle leggi nazionali applicabili che regolano la vendita di beni.
