KÄYTTÖOHJE Fusion 3200L GBC

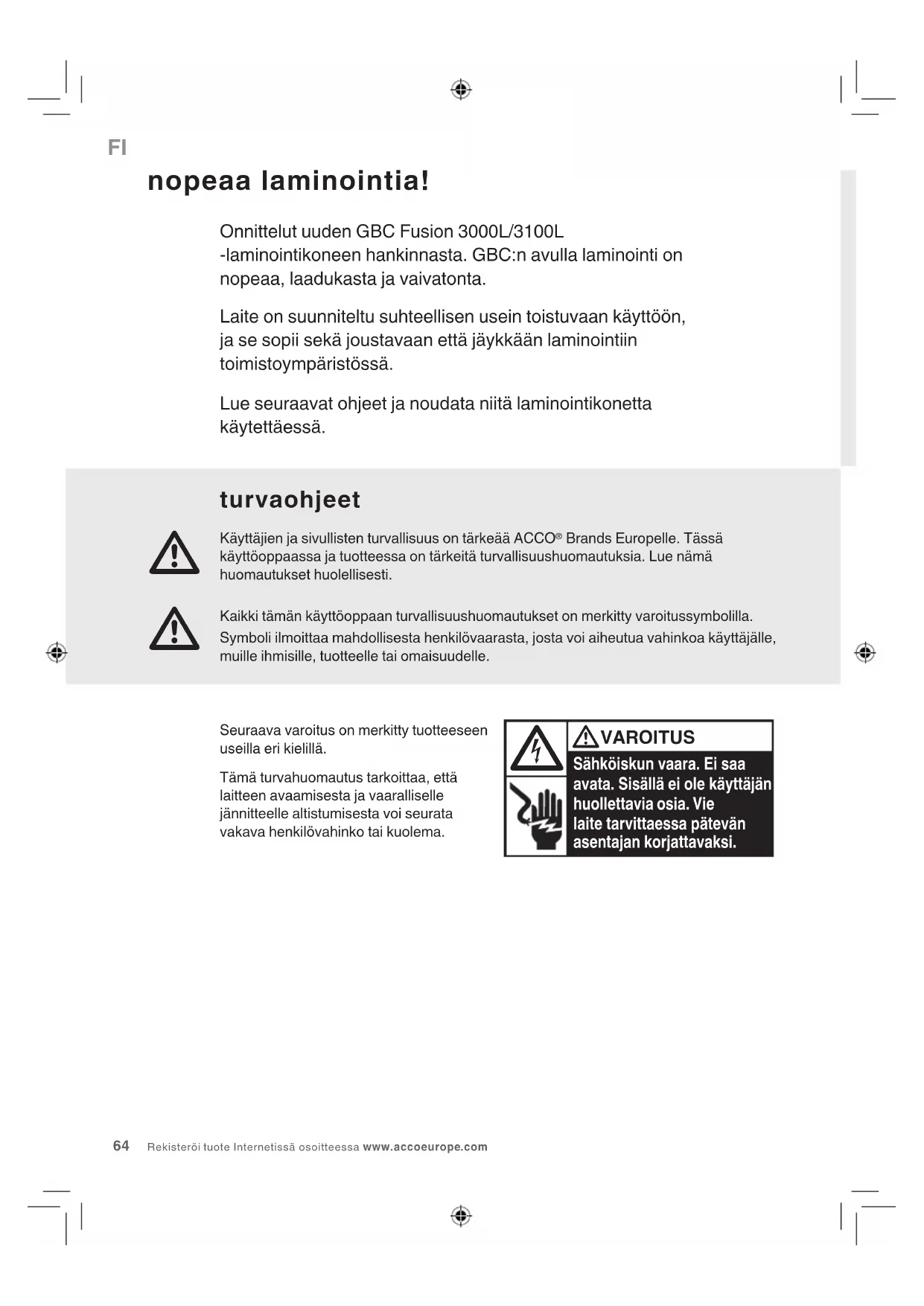

Seuraava varoitus on merkitty tuotteeseen useilla eri kielillä.Tämä turvahuomautus tarkoittaa, että laitteen avaamisesta ja vaaralliselle jännitteelle altistumisesta voi seurata vakava henkilövahinko tai kuolema. turvaohjeet Käyttäjien ja sivullisten turvallisuus on tärkeää ACCO Brands Europelle. Tässä käyttöoppaassa ja tuotteessa on tärkeitä turvallisuushuomautuksia. Lue nämä huomautukset huolellisesti. Kaikki tämän käyttöoppaan turvallisuushuomautukset on merkitty varoitussymbolilla.Symboli ilmoittaa mahdollisesta henkilövaarasta, josta voi aiheutua vahinkoa käyttäjälle, muille ihmisille, tuotteelle tai omaisuudelle.

64 Rekisteröi tuote Internetissä osoitteessa www.accoeurope.comFI tekniset tiedot Sähköjärjestelmä Fusion 3000L A4: 220-240V AC / 50Hz/60Hz / 3,5A / 850W Fusion 3000L A3: 220-240V AC / 50Hz/60Hz / 5,0A / 1200W Fusion 3100L A3: 220-240V AC / 50Hz/60Hz / 6,5A / 1550W Laitteen mitat A4: 370 x 107,5 x 80 mm A3: 465 x 109 x 81 mm Laitteen paino A4: 1,3 kg A3: 1,64 kg Taskun enimmäisleveys A4: 241 mm A3: 303 mm Taskun enimmäispaksuus 3000L 2 × 125 mikronia (yhteensä 250) 3100L 2 × 175 mikronia (yhteensä 350) Enimmäispaksuus, tasku ja asiakirja 0,7 mm Lämpenemisaika 3000L Noin 1,5 minuuttia 3100L Noin 1,5 minuuttia Nopeus 3000L 500 mm minuutissa 3100L 800 mm minuutissa huolto Älä yritä huoltaa tai korjata laminointikonetta itse. Irrota laitteen virtajohto ja ota yhteys valtuutettuun GBC-huoltoedustajaan, jos laitetta tarvitsee korjata. huomioi seuraavat

• Laitetta saa käyttää vain sen aiottuun käyttötarkoitukseen eli asiakirjojen laminointiin

• Laitteeseen ei saa syöttää tyhjää taskua

• Laite on kytkettävä virtalähteeseen, jonka jännite vastaa laitteeseen merkittyä

• Tukialustoja ei saa käyttää tässä laitteessa

• Varmista, ettei laitteessa ole taskua ennen seuraavan taskun syöttämistä

• Puhdista laminointirullat säännöllisesti

• GBC Fusion 3000L A4: asiakirjan enimmäiskoko A4, tasku 303 × 210 mm

• GBC Fusion 3100L A3: asiakirjan enimmäiskoko A3, tasku 426 × 303 mm

• Juuttumisesta ilmoittava ominaisuus ei ehkä tunnista pienten asiakirjojen juuttumista.

• Ohjeiden laiminlyönti johtaa vahinkoihin ja takuun raukeamiseen FUSION

mlaminoinnin valmistelu HUOMAUTUS: Uudesta laminointikoneesta voi ensimmäisen käytön yhteydessä tulla hajua. Tämä on normaalia, ja haju häviää muutaman tunnin käytön jälkeen. Helppo Perustettu 1 Irrota muovinen luovutusalusta laatikosta, aseta se kahteen laminointikoneen taustapuolella oleviaan aukkoon ja avaa se ennen käyttöä. Varmista, että laminointikoneen takana on riittävästi tilaa, jotta laminoitu asiakirja voidaan poistaa. 2 Kytke pistotulppa pistorasiaan lähelle pöytää, jolle laminointikone sijoitetaan. 3 Laminointikone ilmoittaa virran kytkennästä yhdellä äänimerkillä ja ohjauspaneelin poikki nopeasti vilkkuvalla valosarjalla. Kosketusohjaus 4 Kytke laminointikoneeseen virta koskettamalla virtapainiketta kevyesti. HUOMAUTUS: Virtapainiketta kosketettaessa asetus on automaattisesti 75 mikronia. 5 Oranssi -valo alkaa vilkkua sen merkiksi, että laminointikone lämpenee ohjauspaneelin valkoisen valon osoittamaa asetusta varten. 6 Jos ohjauspaneelin valkoisen valon osoittamaa asetus ei sovi taskun paksuudelle, valitse oikea taskuasetus koskettamalla mikroniasetusta, joka vastaa taskupakkauksessa ilmoitettua paksuutta. Uusi asetus ilmaistaan ohjauspaneelissa valkoisella valolla.

66 Rekisteröi tuote Internetissä osoitteessa www.accoeurope.comasiakirjan asettaminen taskuun 1 Aseta laminoitava asiakirja sopivan kokoiseen laminointitaskuun ja varmista, että se on tiukasti taskun suljettua reunaa vasten. Näin saadaan mahdollisimman hyvä laminointitulos. Aina ennen kuin laminoit tärkeitä asiakirjoja tai asiakirjoja, joista on vain yksi kopio, syötä laitteen läpi testitasku, jossa on samantyyppinen asiakirja. HUOMAUTUS: Taskuja ei saa leikata ennen laminointia. HUOMAUTUS: Lämpenemisen aikana ‘tick symbol’-merkin alla oleva vilkkuu oranssina, kunnes laite on käyttövalmis. Fusion 3100L -laminointikonemalliin ei voi syöttää taskua ennen kuin vihreä -merkki palaa. Visuaalinen ja ääni valmis hälytykset 7 Kun laminointikone on käyttövalmis, vihreä -merkki syttyy ja kuuluu kaksi äänimerkkiä.

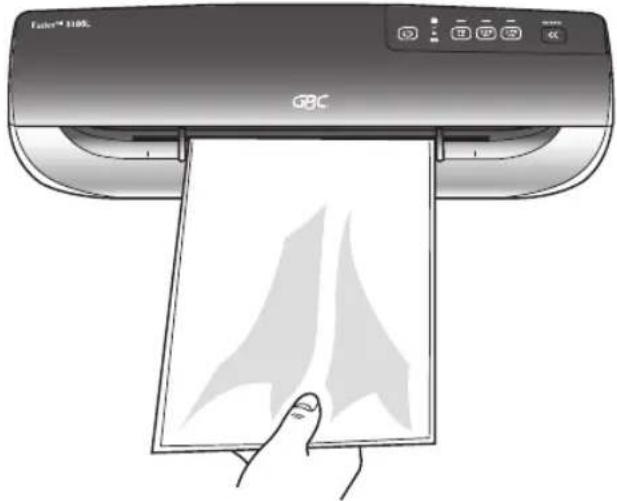

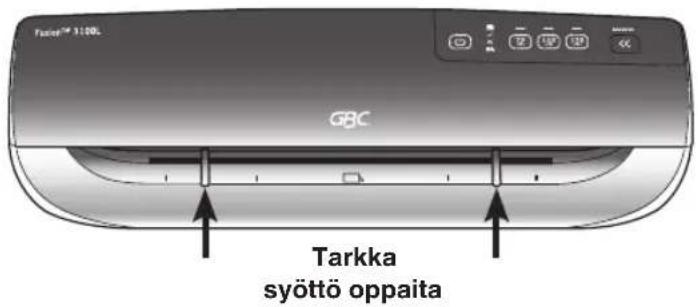

3000L&3100L A4& A3 LAMINOINTILAITTeeT 67 SULJETTU REUNA A3, A4, A5, etc. Epäsäännöllisen muotoinen kohde SULJETTU REUNA3 Kun tasku on kulkenut koneen läpi, ota se välittömästi pois ja aseta se tasaiselle alustalle, jotta laminointilaatu ei kärsisi. 4 Älä pakota ohjaimia tiukasti taskua vasten, vaan aseta ohjaimet siten, että syötettävä tasku ei kosketa niitä. 5 Kun laminointi on lopetettu, kosketa virtapainiketta ja irrota alusta tarvittaessa. Irrota laminointikone pistorasiasta ja säilytä laitetta tarkoituksenmukaisessa paikassa. Poista laminoitu tuote välittömästi varmistaa parhaan laadun ja viimeistely 2 Syötä taskun suljettu reuna laminointikoneeseen ohjainten välistä. Laminointikone tarttuu taskuun ja ohjaa sen laitteen läpi luovutusalustalle. HUOMAUTUS: Älä pakota ohjaimia tiukasti taskua vasten laminointi 1 Laminointikoneen etupuolella olevat säädettävät ohjaimet auttavat syöttämään taskun oikein. Siirrä ohjaimet laminoitavaa taskua/asiakirjaa vastaavien viivojen kohdalle. Tarkka syöttö oppaita

68 Rekisteröi tuote Internetissä osoitteessa www.accoeurope.comlisäominaisuudet Älykäs tilahälytys Laite ilmoittaa äänimerkkisarjalla ja punaisella juuttumiskuvakkeen merkkivalolla, jos tasku syötetään väärin tai jos se juuttuu

Manuaalinen Release Fusion 3000L A3- ja Fusion 3000L A4 -laminointikoneet Paina vapautuspainiketta ( ), pidä sitä painettuna ja vedä taskua itseesi päin pois laminointikoneesta. Manuaalinen taaksepäin Fusion 3100L A3 -laminointikone Paina Reverse-painiketta ( ) ja pidä sitä painettuna, kunnes tasku tulee kokonaan ulos laitteen etupuolelta. Älykäs virran Turvallisuuteen ja ympäristönsuojeluun liittyvistä syistä laminointikone siirtyy virransäästötilaan, jos sitä ei käytetä 30 minuuttiin. Ennen virransäästötilaan siirtymistä kuuluu yksi äänimerkki.
