MANUAL DE USUARIO Fusion 3200L GBC

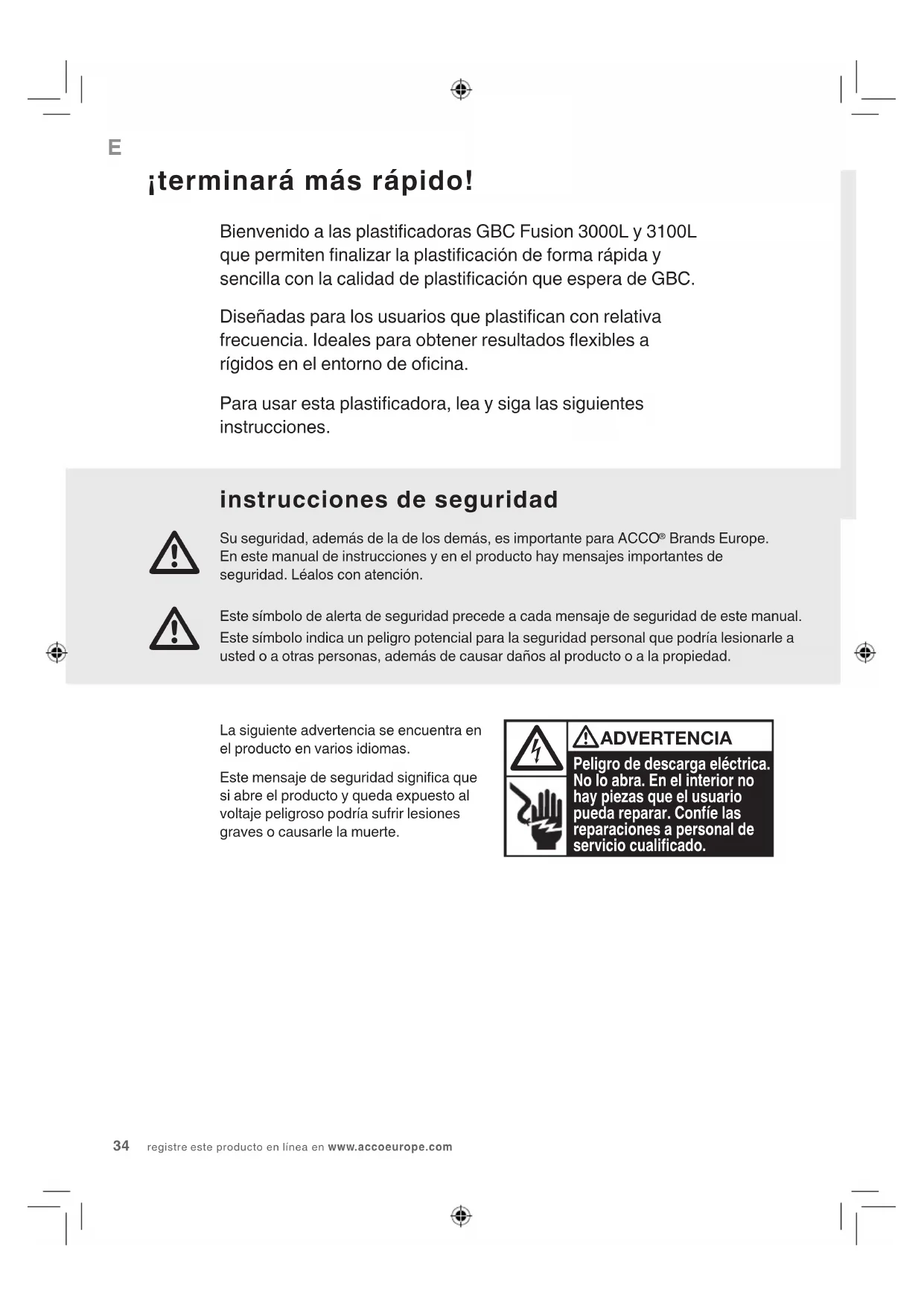

La siguiente advertencia se encuentra en el producto en varios idiomas. Este mensaje de seguridad signica que si abre el producto y queda expuesto al voltaje peligroso podría sufrir lesiones graves o causarle la muerte. instrucciones de seguridad Su seguridad, además de la de los demás, es importante para ACCO Brands Europe. En este manual de instrucciones y en el producto hay mensajes importantes de seguridad. Léalos con atención. Este símbolo de alerta de seguridad precede a cada mensaje de seguridad de este manual.Este símbolo indica un peligro potencial para la seguridad personal que podría lesionarle a usted o a otras personas, además de causar daños al producto o a la propiedad.

34 registre este producto en línea en www.accoeurope.comE especificaciones Eléctricas Fusion 3000L A4: 220-240V AC / 50Hz/60Hz / 3,5A / 850 vatios Fusion 3000L A3: 220-240V AC / 50Hz/60Hz / 5,0A / 1200vatios Fusion 3100L A3: 220-240V AC / 50Hz/60Hz / 6,5A / 1550vatios Dimensiones de la máquina A4: 370 x 107,5 x 80 mm A3: 465 x 109 x 81 mm Peso de la máquina A4: 1,3 kg A3: 1,64 kg Anchura máxima de la bolsa A4: 241 mm A3: 303 mm Grosor máximo de la bolsa 3000L 2 x 125 micras (total 250) 3100L 2 x 175 micras (total 350) Grosor máximo de la bolsa más el documento 0,7 mm Tiempo de calentamiento 3000L Aproximadamente 1,5 minutos 3100L Aproximadamente 1,5 minutos Velocidad 3000L 500 mm por minuto 3100L 800 mm por minuto servicio No intente revisar ni reparar la plasticadora usted mismo. Desenchufe la unidad y contacte con un representante de servicio autorizado de GBC para cualquier reparación necesaria. puntos que tener en cuenta

• Use la unidad sólo para su propósito de plasticar documentos

• No introduzca bolsas vacías en la plasticadora

• La unidad tiene que conectarse a una tensión de alimentación que corresponda con la clasicación eléctrica que se indica en la plasticadora

• No utilice un protector con esta máquina

• Compruebe que no hay ninguna bolsa en la unidad antes de introducir la siguiente

• Limpie los rodillos de la plasticadora con frecuencia

• Tamaño máximo de documento A4, bolsa de 303 mm x 210 mm, en la plasticadora GBC Fusion 3000L A4

• Tamaño máximo de documento A3, bolsa de 426 mm x 303 mm, en la plasticadora GBC Fusion 3100L A3

• La función antiatascos activa podría no detectar problemas en documentos pequeños

• De no seguir las instrucciones, se producirán daños y la garantía quedará anulada FUSION

3000L y 3100L A4 y A3 LAMINADORAS 35

mprepararse para plastificar NOTA: Su nueva plasticadora puede emitir un ligero olor cuando empiece a funcionar por primera vez. Es normal y desaparecerá después de unas horas de funcionamiento. Fácil establecer 1 Extraiga la bandeja de salida de plástico de la caja, colóquela en los dos oricios de la parte trasera de la plasticadora y ábrala para que se pueda usar. Compruebe que hay espacio suciente detrás de la plasticadora para que se pueda extraer el documento plasticado. 2 Coloque el enchufe en una fuente adecuada de suministro eléctrico, cerca de la mesa que vaya a utilizar. 3 La plasticadora responderá con un solo sonido y una secuencia de parpadeos breves en el panel de control. Control táctil 4 Para usar la plasticadora, toque suavemente el botón de encendido. NOTA: Tras el encendido, la plasticadora se congura automáticamente en 75 micras. 5 Parpadeará una “ ” de color naranja, que indica que la plasticadora se está calentando hasta alcanzar el valor que indica una luz blanca en el panel de control. 6 Si el valor que indica la luz blanca en el panel de control no es el adecuado para el grosor de su bolsa, toque el valor correspondiente a las micras que se indican en el envase de la bolsa. Una luz blanca indicará la nueva selección en el panel de control.

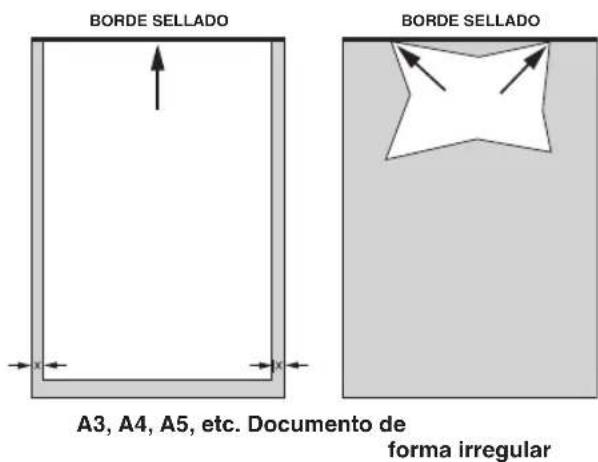

36 registre este producto en línea en www.accoeurope.comcargar el documento en la bolsa 1 Coloque el documento que va a plasticar en la bolsa de plasticación del tamaño correspondiente. Asegúrese de que está colocado rmemente contra el borde sellado de la bolsa. Esto ayudará a garantizar que la calidad de la plasticación sea óptima. Antes de plasticar documentos importantes o únicos, realice siempre una plasticación de prueba utilizando un documento similar. NOTA: No recorte las bolsas antes de plasticar. NOTA: durante el calentamiento, parpadeará la “ ” debajo de ‘tick symbol’ en color naranja hasta que la plasticadora esté lista para usarse. Con el modelo Fusion 3100L no puede insertar una bolsa en la plasticadora hasta que se ilumine el símbolo de tic verde . Las alertas visuales y audibles listos 7 Cuando la plasticadora esté lista para usarse, se encenderá el símbolo de tic verde y se oirán dos sonidos.

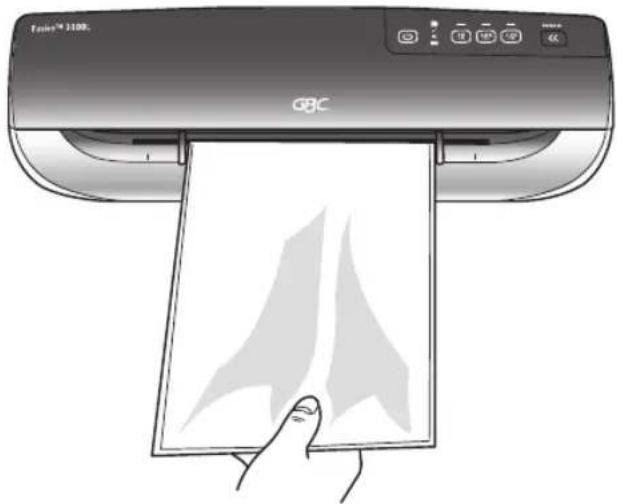

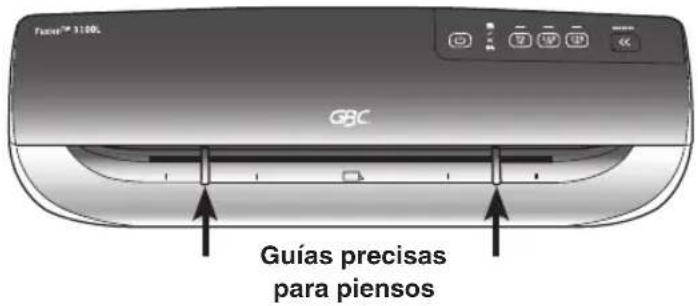

3000L y 3100L A4 y A3 LAMINADORAS 37 BORDE SELLADO A3, A4, A5, etc. Documento de forma irregular BORDE SELLADO3 Una vez que haya pasado, extraiga el documento plasticado inmediatamente y colóquelo sobre una supercie plana para garantizar una calidad óptima. 4 No apriete las guías contra la bolsa. Colóquelas en la posición adecuada para permitir insertar la bolsa sin tocar las guías. 5 Cuando haya terminado de plasticar, toque el botón de encendido y, si fuera necesario, quite la bandeja. Desenchufe la plasticadora y guárdela en un lugar adecuado. Retire el elemento laminar de inmediato para garantizar la mejor calidad y acabado 2 Inserte el borde sellado de la bolsa en la plasticadora entre las guías. La plasticadora sujetará la bolsa y la guiará hasta la bandeja de salida. NOTA: No apriete las guías contra la bolsa. plastificar 1 La parte frontal de la plasticadora tiene guías ajustables para ayudarle a insertar la bolsa correctamente. Mueva las guías a las líneas correspondientes a la bolsa/documento que va a plasticar. Guías precisas para piensos

38 registre este producto en línea en www.accoeurope.comotras funciones Alerta de estado inteligente Si se inserta una bolsa de forma errónea o se produce un atasco, se oirán varios sonidos y parpadeará una luz roja con el icono de atasco para avisar al usuario ‘

Desbloqueo manual Plasticadora Fusion 3000L A3 y A4 Mantenga pulsado el botón de liberación ( ) y tire de la bolsa hacia usted y fuera de la plasticadora. Manual de reversa Plasticadora Fusion 3100L A3 Mantenga pulsado el botón de retroceso (

hasta que la bolsa haya salido completamente de la plasticadora. Inteligente de la energía apagado Por motivos de seguridad y medioambientales, la plasticadora pasará automáticamente al modo de reposo transcurridos 30 minutos de inactividad. Antes de que esto ocurra, escuchará un solo sonido.

3000L y 3100L A4 y A3 LAMINADORAS 39 limpieza
