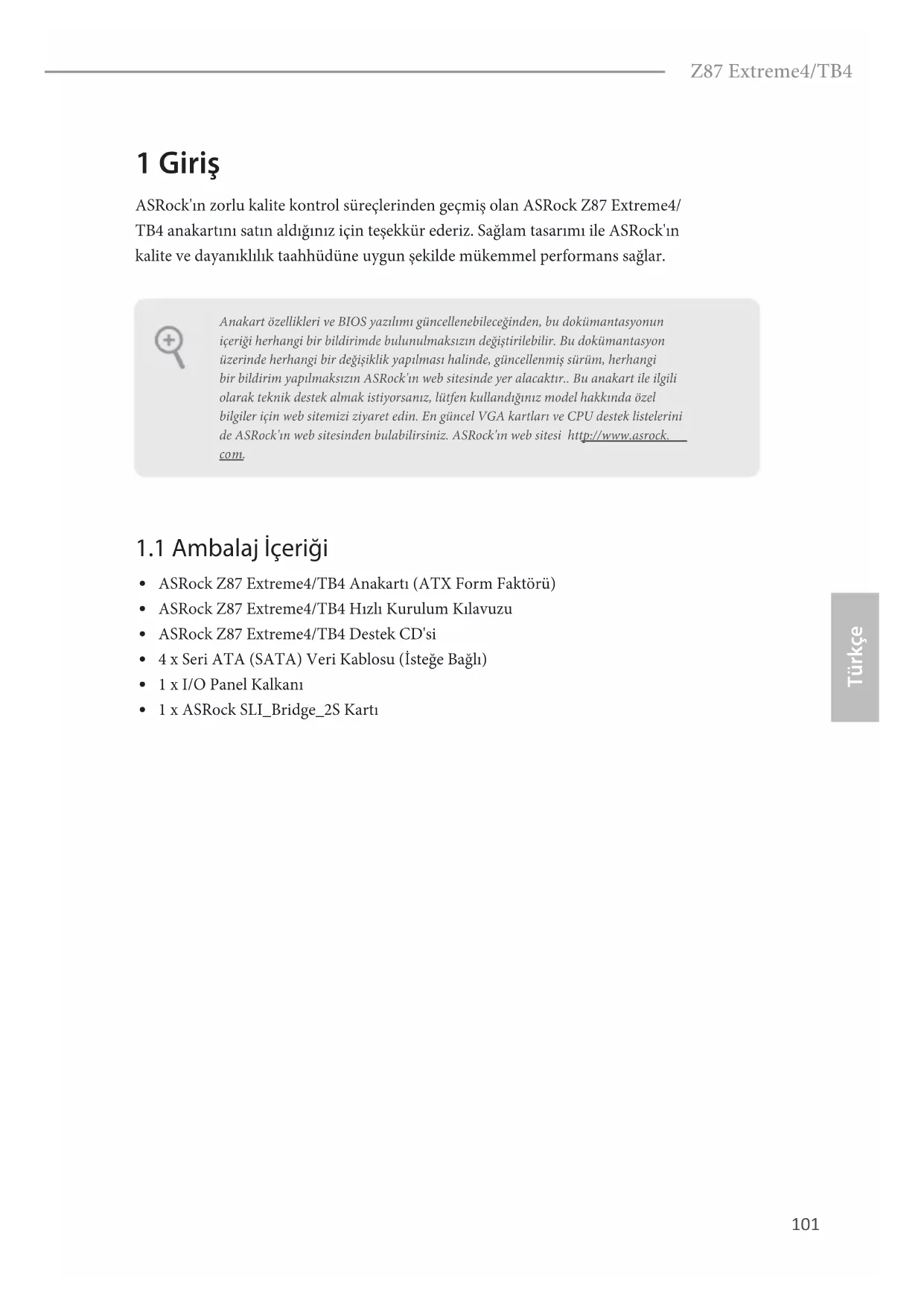

Türkçe 1 Giriş ASRock'ın zorlu kalite kontrol süreçlerinden geçmiş olan ASRock Z87 Extreme4/ TB4 anakartını satın aldığınız için teşekkür ederiz. Sağlam tasarımı ile ASRock'ın kalite ve dayanıklılık taahhüdüne uygun şekilde mükemmel performans sağlar.

ASRock Z87 Extreme4/TB4 Anakartı (ATX Form Faktörü)

ASRock Z87 Extreme4/TB4 Hızlı Kurulum Kılavuzu

4 x Seri ATA (SATA) Veri Kablosu (İsteğe Bağlı)

1 x I/O Panel Kalkanı

1 x ASRock SLI_Bridge_2S Kartı Anakart özellikleri ve BIOS yazılımı güncellenebileceğinden, bu dokümantasyonun içeriği herhangi bir bildirimde bulunulmaksızın değiştirilebilir. Bu dokümantasyon üzerinde herhangi bir değişiklik yapılması halinde, güncellenmiş sürüm, herhangi bir bildirim yapılmaksızın ASRock'ın web sitesinde yer alacaktır.. Bu anakart ile ilgili olarak teknik destek almak istiyorsanız, lütfen kullandığınız model hakkında özel bilgiler için web sitemizi ziyaret edin. En güncel VGA kartları ve CPU destek listelerini de ASRock'ın web sitesinden bulabilirsiniz. ASRock'ın web sitesi http://www.asrock. com.102 Türkçe

Dijital Güç Tasarımı

12 Güç Saası Tasarımı

Turbo Boost 2.0 Teknolojisini destekler

K-Serisi kilitsiz CPU özelliğini destekler

ASRock BCLK tam aralıklı Hız Aşırtma Yonga kümesi

Çi Kanallı DDR3 Bellek Teknolojisi

4 x DDR3 DIMM yuvaları

ECC olmayan, ara belleğe alınmamış DDR3 2933+(OC)/ 2800(OC)/2400(OC)/2133(OC)/ 1866(OC)/1600/1333/1066 belleği destekler

Maksimum sistem belleği kapasitesi: 32GB (bkz. DİKKAT ikazı)

Üstün Bellek Proli (XMP)1.3/1.2 özelliğini destekler

Bozunumsuz Yuva Genişletme Yuvası

birimlerini destekler

özelliklerini desteklerZ87 Extreme4/TB4

Intel® HD Graphics Dahili Görselleri ile VGA çıktıları, yalnızca GPU entegre edilmiş işlemciler ile desteklenir.

Üç VGA Çıkışı seçeneği: D-Sub, HDMI ve DisplayPort/ underbolt bağlantı noktaları

Üçlü Monitör Desteği

4K × 2K (4096x2304) @ 24Hz'e kadar maksimum çözünür- lükte HDMI teknolojisini destekler

1920x1200 @ 60Hz'ye kadar çözünürlükle D-Sub işlevini destekler

4K × 2K (4096x2304) @ 24Hz'e kadar maksimum çözünür- lükle DisplayPort/underbolt'u destekler

HDMI ile Otomatik Dudak Senkronizasyonu (12bpc), xvY- CC ve HBR (Yüksek Bit Hızında Ses) özelliklerini destekler (Uyumlu bir HDMI monitörü kullanılmalıdır)

HDMI ve DisplayPort/underbolt bağlantı noktalarıyla HDCP işlevini destekler

HDMI ve DisplayPort/underbolt bağlantı noktalarıyla, Full HD 1080p Blu-ray (BD) kayıttan yürütmeyi destekler

underbolt bağlantı noktasıyla 10Gbps hızına kadar veri aktarımını destekler

6 underbolt aygıtına kadar papatya dizimini destekler Ses

İçerik Koruma Özelliği ile 7.1 CH HD Ses (Realtek ALC1150 Ses Codec Bileşeni)

Üstün Blu-ray ses desteği

birimini destekler - fark yükselteci ile 115dB SNR DAC - TI® NE5532 Premium Kulaklık Amplikatörü (600 Ohm'a kadar kulaklıkları destekler) - Doğrudan Bağlantı Teknolojisi - EMI koruma kapağı - PCB ayrı koruma

DTS Connect işlevini destekler104 Türkçe LAN

Intel® Uzaktan Uyandırma Teknolojisi

LAN Açılışını Destekler

Enerji Verimliliğine Sahip Ethernet 802.3az işlevini destekler

PXE özelliğini destekler Arka Panel I/O

1 x PS/2 Fare/Klavye Bağlantı Noktası

1 x D-Sub Bağlantı Noktası

1 x HDMI Çıkış Bağlantı Noktası

1 x HDMI Giriş Bağlantı Noktası

underbolt bağlantı noktası için 1 x DisplayPort Girişi (yalnızca test için TBT1)

2 x underbolt Bağlantı Noktası (underbolt aygıtlarını ya da DisplayPort Monitörleri destekler)

1 x Optik SPDIF Çıkışı Bağlantı Noktası

2 x USB 2.0 Bağlantı noktası

4 x USB 3.0 Bağlantı Noktası (ASMedia Hub)

LED'e sahip 1 x RJ-45 LAN Bağlantı Noktası (ACT/LINK LED ve SPEED LED)

Intel® Z87 6 x SATA3 6,0 Gb/sn bağlayıcıları, RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Hızlı Depolama Teknolojisi 12 ve Intel Akıllı Yanıt Teknolojisi), NCQ, AHCI ve Hot Plug destekler

ASMedia ASM1061 2 x SATA3 6,0 Gb/sn bağlayıcıları, NCQ, AHCI ve Hot Plug destekler (SATA3_A2 bağlayıcısı eSATA bağlantı noktasıyla paylaşılır)

ASMedia ASM1061 1 x eSATA bağlayıcısı, NCQ, AHCI, Hot Plug ve Bağlantı Noktası Çoğaltıcı destekler Bağlayıcı

1 x COM Bağlantı noktası bağlantısı

1 x Güç LED bağlantısı

2 x CPU Fan bağlayıcıları (1 x 4-pin, 1 x 3-pin)

3 x Kasa Fanı konektörü (1 x 4-pin, 2 x 3-pin)Z87 Extreme4/TB4

1 x Güç Fanı bağlayıcısı (3-pin)

1 x 24 pin ATX güç bağlayıcısı

1 x 8 pin 12V güç bağlayıcısı (Yüksek Yoğunluklu Güç Konektörü)

3 x USB 2.0 bağlantısı (6 USB 2.0 bağlantı noktasını destekler)

1 x USB 3.0 bağlantısı (2 USB 3.0 bağlantı noktasını destekler)

1 x LED'li Güç Anahtarı

1 x LED'li Sıfırlama Anahtarı

1 x CMOS'u Temizle Anahtarı

1 x BIOS Seçim Anahtarı BIOS Özelliği

Çok Dilli GUI Desteği ile 2 x 64Mb AMI UEFI Legal BIOS (1 x Ana BIOS ve 1 x Yedek BIOS)

Güvenli Yedekleme UEFI Teknolojisini destekler

ACPI 1.1 Uyumluluğu Uyandırma Olayları

SMBIOS 2.3.1 Desteği

Sürücüler, Yardımcı Yazılımlar, AntiVirüs Yazılımı (Deneme Sürümü), CyberLink MediaEspresso 6.5 Deneme Sürümü, Google Chrome Tarayıcı ve Araç Çubuğu, Start8, MeshCen- tral, Splashtop Streamer Donanım

CPU/Kasa Sıcaklığı Tespiti

CPU/Kasa/Güç Fanı Devirölçer

CPU/Kasa Sessiz Fan (Kasa Fan Hızının CPU Sıcaklığına Göre Otomatik olarak Ayarlanmasını Sağlar)

CPU/Kasa Fanı Çoklu Hız Kontrolü

Microso® Windows® 8 / 8 64-bit / 7 / 7 64-bit ile uyumlu Belgeler

ErP/EuP için hazır (ErP/EuP için hazır güç beslemesi gerek- lidir)106 Türkçe Lütfen, BIOS ayarlarını düzenleme, Bağımsız Hız Aşırtma Teknolojinin uygulanması ya da üçüncü kişilerin hız aşırtma araçlarının kullanılması da dahil olmak üzere tüm hız aşırtma işlemlerinin belirli bir risk taşıdığını unutmayın. Hız aşırtma, sisteminizin dayanıklılığını etkileyebilir, hatta sisteminizde yer alan bileşen ve aygıtlara zarar verebilir. Bunu riski ve masraarı size ait olmak üzere gerçekleştirilmelidir. Hız aşırtmadan doğabilecek zararlar konusunda sorumlu olmayacağız.

• Detaylı ürün bilgisi için, lütfen web sitemizi ziyaret edin: http://www.asrock.com Sınırlamalar nedeniyle, gerçek bellek boyutu Windows® 32-bit işletim sistemleri çerçevesinde sistem kullanımına ayrıldığı için 4GB'den az olabilir. Windows® 64-bit işletim sistemlerinde bu tür sınırlamalar yoktur. Windows® tarafından kullanılmayan bellekten faydalanmak için ASRock XFast RAM'i kullanabilirsiniz.Z87 Extreme4/TB4

1.3 Bağlantı Teli Kurulumu

Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel "Açık" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlantı teli kapağı bulunan 3-pin bağlantı telini göstermektedir. CMOS'u Temizle Bağlantı Teli (CLRCMOS1) (bkz. sf.1, No. 15) CLRCMOS1, CMOS verilerini temizlememizi sağlar. Sistem parametrelerini temizlemek ve varsayılan kurulum ayarlarına sıfırlamak için, lütfen bilgisayarı kapatın ve güç kablosunu güç beslemesinden çekin. 15 saniye bekledikten sonra, CLRCMOS1 üzerindeki pin2 ve pin3'ü 5 saniye boyunca kısaltmak için bir bağlantı teli kullanın. Ancak, CMOS'u lütfen BIOS'u güncelledikten hemen sonra temizlemeyin. BIOS'u güncelledikten hemen sonra CMOS'u temizlemeniz gerekirse, önce sistemi başlatın ve ardından CMOS temizleme işlemi öncesinde yeniden kapatın. Lütfen, parola, tarih, saat ve varsayılan kullanıcı prolinin yalnızca CMOS bataryası çıkarıldığında temizleneceğini unutmayın. CMOS'u TemizleVarsayılan Clear CMOS Düğmesi, Clear CMOS bağlantı teliyle aynı işleve sahiptir.108 Türkçe

1.4 Ekli Bağlantılar ve Bağlayıcılar

Sistem Paneli Bağlantısı (9-pin PANEL1) (bkz sf.1, No. 21) Güç anahtarını bağlayın, kasa üzerindeki anahtar ile sistem durumu be- lirtecini aşağıdaki pim düzenine göre sıfırlayın. Kabloları bağlarken pozi- tif ve negatif pimleri not edin. PWRBTN (Güç Anahtarı): Güç anahtarını kasa ön paneline bağlayın. Güç anahtarını kullanarak sistemin hangi yöne hareketle kapanacağını seçebilirsiniz. RESET (Sıfırlama Anahtarı): Sıfırlama anahtarını kasa ön paneline bağlayın. Bilgisayarın kilitlenmesi ve normal şekilde yeniden başlatılamaması halinde reset (sıfırla) düğmesine basın. PLED (Sistem Güç LED'i): Güç durumu göstergesini kasa ön paneline bağlayın. Sistem çalışırken LED ışığı yanacaktır. Sistem S1/S3 uyku durumdayken LED ışığı yanıp söner. Sistem S4 uyku durumunda ya da kapalıyken (S5) LED ışık kapanır. HDLED (Sabit Disk Etkinlik LED'i): Sabit sürücü etkinlik LED'ini kasa ön paneline bağlayın. Sabit sürücü veri okur ya da yazarken LED ışığı yanar. Ön panel tasarımı kasaya göre değişiklik gösterebilir. Bir ön panel modülü, temel olarak bir güç anahtarı, sıfırlama anahtarı, güç LED'i, sabit sürücü aktivitesi LED'i, hoparlör gibi birimlerden oluşur. Kasanızın ön panel modülünü bu bağlantıya takmadan önce, kablo düzenlemeleri ile pin düzenlemelerinin düzgün şekilde yapıldığından emin olun. Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile bağlayıcılar üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir.Z87 Extreme4/TB4

Türkçe Güç LED Bağlantısı (3-pin PLED1) (bkz. sf.1, No. 20) Sistemin güç durumunun belirtilmesi için lütfen güç LED'ini bu bağlantıya takın. Seri ATA3 Bağlayıcıları (SATA3_0_1: bkz. sf.1, No. 10) (SATA3_2_3: bkz. sf.1, No. 11) (SATA3_4_5: bkz. sf.1, No. 12) (SATA3_A1_A2: bkz. sf.1, No. 9) Bu sekiz SATA3 bağlayıcısı, veri aktarım hızı 6,0 Gb/ sn'ye kadar olan dahili depolama aygıtları için tasarlanmış SATA veri kablolarını destekler. Arka I/O üzerindeki eSATA bağlantı noktası bağlı du- rumdaysa, dahili SATA3_ A2 çalışmayacaktır. Başlatma süresini en aza in- dirmek için, çalıştırılabilir aygıtlar için Intel® Z87 SATA bağlantı noktalarını (SATA3_0) kullanın. USB 2.0 Bağlantıları (9-pin USB2_3) (bkz. sf.1, No. 23) (9-pin USB4_5) (bkz. sf.1, No. 24) (9-pin USB6_7) (bkz. sf.1, No. 25) Bu anakart üzerinde, I/O paneli üzerindeki iki USB

2.0 bağlantı noktasının

yanı sıra, üç adet bağlantı bulunmaktadır. Her USB

2.0 bağlantısı, iki adet

bağlantı noktasını destek- leyebilir. USB 3.0 Bağlantıları (19-pin USB3_4_5) (bkz. sf.1, No. 8) (USB3_6) (bkz. sf.1, No. 22) Bu anakart üzerinde, G/Ç panelindeki dört tane USB

3.0 bağlantı noktasının

yanı sıra bir adet bağlantı ve bir bağlantı noktası bulunmaktadır. Her USB

3.0 bağlantısı, iki adet

bağlantı noktasını destek- leyebilir.

Türkçe Ön Panel Ses Bağlantısı (9-pin HD_AUDIO1) (bkz. sf.1, No. 28) Bu bağlantı, ses aygıtlarının ön ses pan- eline bağlanması içindir. Kasa Hoparlör Bağlantısı (4-pin SPEAKER1) (bkz sf.1, No. 18) Lütfen kasa hoparlörünü bu bağlantıya takın. Kasa ve Güç Fanı Bağlayıcıları (4-pin CHA_FAN1) (bkz sf.1, No. 16) (3-pin CHA_FAN2) (bkz sf.1, No. 30) (3-pin CHA_FAN3) (bkz sf.1, No. 29) (3-pin PWR_FAN1) (bkz sf.1, No. 1) Lütfen fan kablolarını fan bağlayıcılarına takın ve siyah teli topraklama pinine bağlayın.

1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün

çalışabilmesi için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekmektedir. Sisteminizi kurarken, lütfen kılavuzumuzdaki talimatlar ile kasa kılavuzundaki talimatları izleyin.

2. AC'97 ses paneli kullanıyorsanız, lütfen aşağıdaki adımları uygulayarak ön panel

ses bağlantısına takın: A. Mic_IN'i (MIC) MIC2_L'ye bağlayın. B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın. C. Toprak'ı (GND) Toprak'a (GND) bağlayın. D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. AC'97 ses paneli için bunları bağlamanıza gerek yoktur. E. Ön mikrofonu etkinleştirmek için, Realtek Kontrol panelinde “FrontMic” sekmes- ine gidin ve “Kayıt Ses Seviyesi”ni ayarlayın.Z87 Extreme4/TB4

Türkçe CPU Fan Bağlayıcıları (4-pin CPU_FAN1) (bkz sf.1, No. 3) (3-pin CPU_FAN2) (bkz sf.1, No. 4) Bu anakart, 4-Pin CPU fan (Sessiz Fan) bağlayıcısı sağlamaktadır. 3-Pin CPU fan bağlamak istiyorsanız, lütfen Pin 1-3'ü kullanın. ATX Güç Bağlayıcısı (24-pin ATXPWR1) (bkz. sf.1, No. 7) Bu anakart, 24-pin ATX güç bağlayıcısı sağlamaktadır. 20-pin ATX güç beslemesi kul- lanmak için, lütfen Pin 1 ve Pin 13'e bağlayın. ATX 12V Güç Bağlayıcısı (8-pin ATX12V1) (bkz. sf.1, No. 2) Bu anakart, 8-pin ATX 12V güç bağlayıcısı sağlamaktadır. 4-pin ATX güç beslemesi kullanmak için, lütfen Pin 1 ve Pin 5'e bağlayın. Kızılötesi Modül Bağlantısı (5-pin IR1) (bkz. sf.1, No. 26) Bu bağlantı, isteğe bağlı olarak kızılötesi modülden bir kablosuz bağlantı aktarımı ile alımını da destekler. Seri Bağlantı Noktası Bağlantısı (9-pin COM1) (bkz. sf.1, No. 27) Bu COM1 bağlantısı seri bağlantı yuvası modülünü destekler.

Türkçe Bu anakartta sisteminizin güvenliğini ve kararlılığını artıran ana BIOS (BIOS_A) ve yedek BIOS (BIOS_B) olmak üzere iki adet BIOS çipi vardır. Normalde sistem ana BIOS'ta çalışır. Ancak, ana BIOS bozuksa veya hasarlıysa, BIOS Seçimi Anahtarını "B"ye döndürün, sonraki sistem önyüklemesinde yedek BIOS çalışır. Ardından, BIOS dosyalarının çalışan bir kopyasını ana BIOS'a kopyalamak için UEFI Kurulum Yardımcı Programı'nda "Secure Backup UEFI"yı (Güvenli Yedekleme UEFI) kul- lanarak normal sistem çalışmasını sağlayın. Güvenlik nedeniyle, kullanıcılar yedek BIOS’u manuel olarak güncelleyemez. Kullanıcılar, o anda hangi BIOS’un (BIOS_ A_LED veya BIOS_B_LED) etkin olduğunu tanımlamak için BIOS LED’lerine bakabilirler.

Anakartta üç adet akıllı düğme bulunur: Güç Düğmesi, Sıfırlama Düğmesi ve CMOS Temizleme Düğmesi kullanıcıların sistemi hızlı bir şekilde açıp kapatmalarını, sistemi sıfırlamalarını ve CMOS değerlerini temizlemelerini sağlar. Güç Düğmesi (PWRBTN) (bkz. sf.1, No. 17) Güç Düğmesi, kullanıcıların sis- temi hızlı bir şekilde açıp kapatmalarını sağlar. Sıfırlama Düğmesi (RSTBTN) (bkz. sf.1, No. 19) Sıfırlama Düğmesi kullanıcıların sistemi hızlı bir şekilde sıfırlamalarını sağlar. CMOS Temizleme Düğmesi (CLRCBTN) (bkz. sf.1, No. 13) CMOS Temizleme Düğmesi kullanıcıların CMOS değerlerini hızlı bir şekilde temizleme- lerini sağlar. BIOS Seçim Anahtarı (BIOS_SEL1) (bkz. s.1 No. 14) BIOS Seçim Anahtarı sistemin BIOS A veya BIOS B'den önyük- lenmesini sağlar. Bu işlev yalnızca bilgisayarınızı kapattığınızda ve şini prizden çektiğinizde çalışır.Z87 Extreme4/TB4
