Produkttyp	Hauptplatine
Marke	ASRock
Modell	Z87 Extreme4/TB4
Formfaktor	ATX (30,5 x 24,4 cm)
Prozessorsockel	LGA1150
Chipsatz	Intel Z87
Speichertyp	DDR3 non-ECC, ungepuffert, Dual-Channel
Maximale Speicherkapazität	32 GB (4 x DDR3 DIMM)
Unterstützte Speicherfrequenzen	DDR3 2933+(OC)/2800(OC)/2400(OC)/2133(OC)/1866(OC)/1600/1333/1066
Erweiterungssteckplätze	3 x PCIe 3.0 x16 (x16/x8/x4), 1 x PCIe 2.0 x1, 2 x PCI
Integrierte Grafik	Intel HD Graphics (über Prozessor), Ausgänge D-Sub, HDMI, DisplayPort/Thunderbolt
Audio	Realtek ALC1150 7.1-Kanal HD, Purity Sound
Netzwerk	Gigabit Ethernet Intel I217V
SATA-Speicher	6 x SATA 6 Gb/s (Intel Z87) + 2 x SATA 6 Gb/s (ASMedia), RAID 0/1/5/10
USB-Anschlüsse	4 x USB 3.0 (Rückseite), 2 x USB 2.0 (Rückseite), 6 x USB 2.0 über Header, 1 x USB 3.0 vertikal
Thunderbolt	2 Thunderbolt-Anschlüsse (kompatibel mit DisplayPort)
BIOS	Dual UEFI AMI (Haupt- + Backup), physischer Auswahlschalter
Stromversorgung	ATX 24-Pin + ATX 12V 8-Pin
Ungefähres Gewicht	Ca. 1,2 kg
Kompatibles Betriebssystem	Windows 8/8 64-bit, Windows 7/7 64-bit

Häufig gestellte Fragen - Z87 Extreme4TB4 ASROCK

Welche Prozessoren sind mit dem Mainboard ASRock Z87 Extreme4/TB4 kompatibel?

Das Mainboard unterstützt Intel Core i7/i5/i3, Xeon, Pentium und Celeron Prozessoren der 4. Generation (Haswell) mit Sockel LGA1150.

Welchen RAM-Typ kann ich verwenden?

Es akzeptiert DDR3 non-ECC, ungepufferten Speicher im Dual-Channel-Modus. Die maximale Kapazität beträgt 32 GB über 4 Steckplätze. Die unterstützten Frequenzen reichen von 1066 MHz bis zu 2933 MHz im Übertaktungsmodus.

Unterstützt das Mainboard Thunderbolt?

Ja, es verfügt über zwei Thunderbolt-Anschlüsse auf der Rückseite, die mit Thunderbolt-Geräten und DisplayPort-Monitoren kompatibel sind. Die Datenrate kann bis zu 10 Gbit/s betragen.

Kann ich mehrere Grafikkarten verwenden?

Ja, es unterstützt AMD CrossFireX (bis zu 3 Wege) und NVIDIA SLI (bis zu 2 Wege) über die PCIe 3.0 x16 Steckplätze.

Wie aktualisiere ich das BIOS?

Das Mainboard verfügt über zwei BIOS (Haupt- und Backup). Sie können das BIOS über das UEFI-Dienstprogramm aktualisieren oder die Secure Backup UEFI-Funktion verwenden. Ein physischer Schalter ermöglicht das Umschalten zwischen den beiden Chips.

Welche Audioanschlüsse sind verfügbar?

Es integriert einen Realtek ALC1150 7.1-Kanal Audio-Codec mit HD-Audioausgang, Kopfhörerverstärkung (bis zu 600 Ohm) und optischem SPDIF-Ausgang. Die Klinkenanschlüsse befinden sich auf der Rückseite und an der Frontblende.

Ist es möglich, den Prozessor zu übertakten?

Ja, das Mainboard ist für Übertaktung ausgelegt, mit einer 12-Phasen-Digi-Power-Stromversorgung, Unterstützung für entsperrte K-Serie Prozessoren und vollständigen Spannungseinstellungen im BIOS.

Welche Speichertechnologien werden unterstützt?

Die SATA 6 Gbit/s Anschlüsse (Intel Z87 und ASMedia) unterstützen RAID 0, 1, 5, 10, NCQ, AHCI und Hot Plug. Die Intel Rapid Storage und Smart Response Technologien sind ebenfalls enthalten.

Wie lösche ich die CMOS-Einstellungen?

Sie können den Jumper CLRCMOS1 verwenden (Pins 2-3 für 5 Sekunden kurzschließen) oder den Clear CMOS Knopf auf dem Mainboard (Computer ausgeschaltet und vom Netz getrennt).

Welche LEDs und Tasten sind auf dem Mainboard integriert?

Das Mainboard verfügt über Ein-/Aus-, Reset-, Clear CMOS- und BIOS-Auswahltasten. Eine Dr Debug Anzeige und LEDs für das aktive BIOS erleichtern die Diagnose.

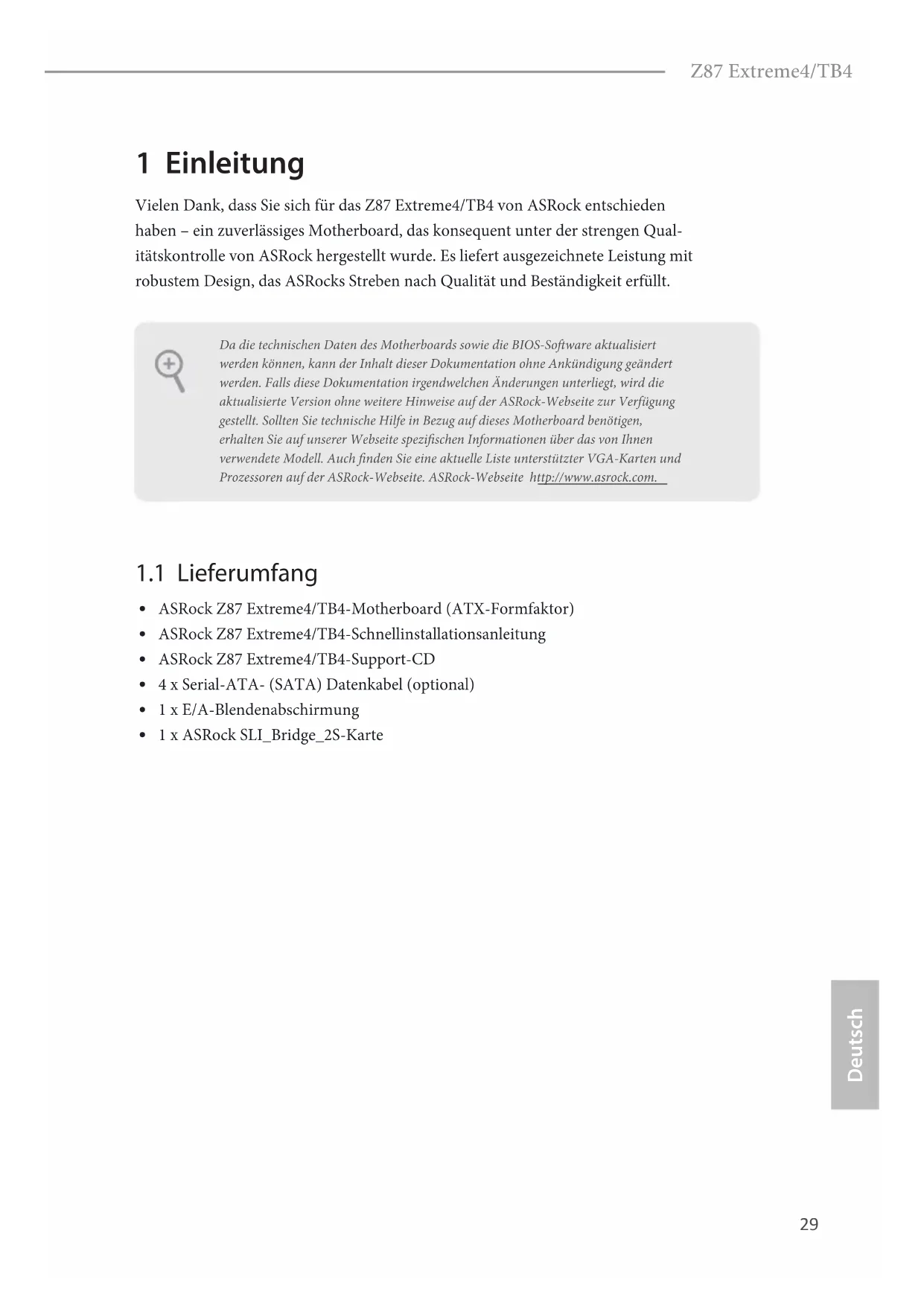

BEDIENUNGSANLEITUNG Z87 Extreme4TB4 ASROCK

Vielen Dank, dass Sie sich für das Z87 Extreme4/TB4 von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRocks Streben nach Qualität und Beständigkeit erfüllt.

Da die technischen Daten des Motherboards sowie die BIOS-Software aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezifischen Informationen über das von Ihnen verwendete Modell. Auch finden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite. ASRock-Webseite http://www.asrock.com.

1.1 Lieferumfang

• ASRock Z87 Extreme4/TB4-Motherboard (ATX-Formfaktor)
• ASRock Z87 Extreme4/TB4-Schnellinstallationsanleitung
• ASRock Z87 Extreme4/TB4-Support-CD
• 4 x Serial-ATA- (SATA) Datenkabel (optional)
• 1 x E/A-Blendenabschirmung
• 1 x ASRock SLI_Bridge_2S-Karte

1.2 Technische Daten

Plattform	ATX-FormfaktorPremium Gold-Kondensatordesign (100 % in Japan gefertigt, hochqualitative leitfähige Polymer-Kondensatoren)
A-Stil	Home CloudPurity SoundTMHDMI-Eingang
Prozessor	Unterstützt Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron® der 4. Generation im LGA1150-PaketDigipower-Design12-LeistungsphasendesignUnterstützt Intel° Turbo Boost 2.0-TechnologieUnterstützt CPU mit freiem Multiplikator der Intel °K-SerieUnterstützt ASRock BCLK-Übertaktung (voller Bereich)
Chipsatz	Intel° Z87
Speicher	Dualkanal-DDR3-Speichertechnologie4 x DDR3-DIMM-SteckplätzeUnterstützt DDR3 2933+(OC)/2800(OC)/2400(OC)/2133(OC)/1866(OC)/1600/1333/1066 non-ECC, un-gepufferter SpeicherSystemspeicher, max. Kapazität: 32GB (siehe ACHTUNG)Unterstützt Intel° Extreme Memory Profile (XMP)1.3/1.2Verzerrungsfreier Steckplatz
Erweiterungssteckplatz	3 x PCI-Express 3.0-x16-Steckplätze (PCIE1/PCIE3/PCIE4: einzeln bei x16 (PCIE1); doppelt bei x8 (PCIE1) / x8 (PCIE3); dreifach bei x8 (PCIE1) / x4 (PCIE3) / x4 (PCIE4))1 x PCI-Express 2.0-x1-Steckplatz2 x PCI-SteckplätzeUnterstützt AMD Quad CrossFireXTM, 3-Wege-Cross-FireXTM und CrossFireXTMUnterstützt NVIDIA® Quad SLITM und SLITM

Grafikkarte

• Integrierte Intel® HD Graphics-Visualisierung und VGA-Ausgänge können nur mit Prozessoren unterstützt werden, die GPU-integriert sind.
• Unterstützt integrierte Intel® HD Graphics-Visualisierung: Intel® Quick Sync Video mit AVC, MVC (S3D) und MPEG-2 Full HW Encode1, Intel® InTruTM 3D, Intel® Clear Video HD Technology, Intel® InsiderTM, Intel® HD Graphics 4400/4600
• Pixel Shader 5.0, DirectX 11.1
  • Max. geteilter Speicher: 1792 MB
• Drei VGA-Ausgangsoptionen: D-Sub, HDMI- und DisplayPort/Thunderbolt-Ports
• Unterstützt drei Monitore
• Unterstützt HDMI-Technologie mit maximaler Auflösung von 4K x 2K (4096 x 2304) bei 24 Hz
• Unterstützt D-Sub mit maximaler Auflösung von 1920 x 1200 bei 60 Hz
• Unterstützt DisplayPort/Thunderbolt mit maximaler Auflösung von 4K x 2K (4096 x 2304) bei 24 Hz
• Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12 bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI (konformer HDMI-Monitor erforderlich)
• Unterstützt HDCP-Funktion bei HDMI- und Display-Port/Thunderbolt-Ports
• Unterstützt Blu-ray- (BD) Wiedergabe (Full HD/1080p) bei HDMI- und DisplayPort/Thunderbolt-Ports
• Unterstützt Datentransferraten bis 10 Gb/s mit Thunderbolt-Port
• Unterstützt Daisy-Chain, max. 6 Thunderbolt-Geräte

Audio

• 7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC1150-Audiocodec)

• Erstklassige Blu-ray-Audiounterstützung

• Unterstützt Purity Sound ^TM
• 115-dB-SRV-DAC mit Differentialverstärker
• TI ^® NE5532 erstklassiger Headset-Verstärker (unterstützt Headsets mit bis zu 600 Ohm)
• Direct Drive Technology
• Abdeckung mit EMV-Abschirmung
• PCB-isolierte Abschirmung

- Unterstützt DTS Connect

LAN

• Gigabit LAN 10/100/1000 Mb/s
• Giga PHY Intel® I217V
- Unterstützt Intel® Remote Wake Technology
• Unterstützt Wake-On-LAN
- Unterstützt energieeffizientes Ethernet 802.3az
- Unterstützt PXE

Rückblende, E/A

• 1 x PS/2-Maus-/Tastaturanschluss
- 1 x D-Sub-Port
- 1 x HDMI-Ausgang
- 1 x HDMI-Eingang
- 1 x DisplayPort-Eingang für Thunderbolt -Port (TBT1 nur zu Testzwecken)
- 2 x Thunderbolt-Ports (unterstützt Thunderbolt-Geräte oder DisplayPort-Monitore)
• 1 x Optischer SPDIF-Ausgang
• 1 x eSATA-Anschluss
- 2 x USB 2.0-Ports
• 4 x USB 3.0-Ports (ASMedia-Hub)
- 1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED)
- HD-Audioanschluss: Hintere Lautsprecher / Zentral / Bass / Line-in / Vorderer Lautsprecher / Mikrofon

Speicher

• 6 x SATA-III-6,0-Gb/s-Anschlüsse über Intel® Z87, unterstützt RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 12 und Intel Smart Response Technology), NCQ, AHCI und Hot-Plugging
• 2 x SATA-III-6,0-Gb/s-Anschlüsse per ASMedia ASM1061, unterstützt NCQ, AHCI und Hot-Plugging (SATA3_A2-Anschluss wird mit eSATA-Port geteilt)
• 1 x eSATA-Anschluss per ASMedia ASM1061, unterstützt NCQ, AHCI, Hot-Plugging und Portmultiplikator

Anschluss

• 1 x IR-Stiftleiste
  • 1 x COM-Anschluss-Stiftleiste
  • 1 x Betrieb-LED-Stiftleiste
• 2 x CPU-Lüfteranschlüsse (1 x 4-polig, 1 x 3-polig)
• 3 x Gehäuselüfteranschlüsse (1 x 4-polig, 2 x 3-polig)

• 1 x Netzteillüfteranschluss (3-polig)
• 1 x 24-poliger ATX-Netzanschluss
- 1 x 8-poliger 12-V-Netzanschluss (hochdichter Netzanschluss)
• 1 x Audioanschluss an Frontblende
- 3 x USB 2.0-Stiftleisten (unterstützt sechs USB 2.0-Ports)
• 1 x Vertikal, Typ A, USB 3.0
• 1 x USB 3.0-Stiftleiste (unterstützt zwei USB 3.0-Ports)
- 1 x Dr. Debug mit LED
• 1 x Ein-/Austaste mit LED
• 1 x Reset-Taste mit LED
• 1 x CMOS-löschen-Schalter
• 1 x BIOS-Auswahlschalter

BIOS-Funktion

• 2 x 64-Mb-AMI-UEFI-Legal-BIOS mit Unterstützung mehrsprachiger grafischer Benutzerschnittstellen (1 x Haupt-BIOS und 1 x Ausfall-BIOS)
• Unterstützt UEFI-Technologie (zuverlässige Sicherung)
  • ACPI 1.1-konforme Aufweckereignisse
  • SMBIOS 2.3.1-Unterstützung
• CPU, DRAM, PCH 1,05 V, PCH 1,5 V / Mehrfachspannungsanpassung

Support-CD

- Treiber, Dienstprogramme, Antivirensoftware (Testversion), CyberLink MediaEspresso 6.5-Testversion, Google Chrome Browser und Toolbar, Start8, MeshCentral, Splashtop Streamer

Hardware-

• CPU-/Gehäusetemperaturerkennung
• CPU/Gehäuse/Netzteil-Lüftertachometer
- Lautloser CPU-/Gehäuselüfter (ermöglicht automatische Anpassung der Geschwindigkeit des Gehäuselüfters über die CPU-Temperatur)
• CPU/Gehäuselüfter-Mehrfachgeschwindigkeitssteuerung
- Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore

Betriebssystem

- Konform mit Microsoft® Windows® 8 / 8, 64 Bit / 7 / 7, 64 Bit

Zertifizierungen

- FCC, CE, WHQL - ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)

* Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com

Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.

Aufgrund von Beschränkungen kann die Größe des tatsächlich für die Systemnutzung reservierten Speichers unter Windows ^® -Betriebssystemen mit 32 Bit weniger als 4 GB betragen. Windows ^® -Betriebssysteme mit 64 Bit haben keine derartigen Beschränkungen. Mit ASRock XFast RAM können Sie den Speicher einsetzen, den Windows ^® nicht nutzen kann.

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“ sind, wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist.

CMOS-löschen-Jumper (CLRCMOS1) (siehe S. 1, Nr. 15)

CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15 Sekunde, schließen Sie dann Kontakt 2 und Kontakt 3 an CLRCMOS1 5 Sekunden lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der BIOS-Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Zeit und Benutzerstandardprofil nur gelöscht werden, wenn die CMOS-Batterie entfernt wird.

Die CMOS-löschen-Taste hat dieselbe Funktion wie der CMOS-löschen-Jumper.

1.4 Integrierte Stiftleisten und Anschlüsse

Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.

Systemblende-Stiftleiste (9-polig, PANEL1) (siehe S. 1, Nr. 21)

Verbinden Sie Netzschalter, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stiftleiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte.

PWRBTN (Ein-/Austaste): Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste konfigurieren.

RESET (Reset-Taste): Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.

PLED (Systembetriebs-LED): Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läuft. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand befindet. Die LED ist aus, wenn sich das System im S4-Ruhezustand befindet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED): Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt.

Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stiftleiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.

Betrieb-LED-Stiftleiste

(3-polig, PLED1)

(siehe S. 1, Nr. 20)

Bitte verbinden Sie die Betrieb-LED des Gehäuses zur Anzeige des Systembetriebsstatus mit dieser Stiftleiste.

Diese acht SATA-III-Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte mit einer Datenübertragungsgeschwindigkeit bis 6,0 Gb/s. Falls der eSATA-Port am hinteren E/A angeschlossen wurde, funktioniert der interne SATA3_A2-Anschluss nicht.

Nutzen Sie zum Minimieren der Startzeit Intel® Z87-SATA-Ports (SATA3_0) für Ihre bootfähigen Geräte.

USB 2.0-Stiftleisten

(9-polig, USB2_3)

(siehe S. 1, Nr. 23)

(9-polig, USB4_5)

(siehe S. 1, Nr. 24)

(9-polig, USB6_7)

(siehe S. 1, Nr. 25)

Neben zwei USB 2.0-Ports an der E/A-Blende befinden sich drei Stiftleisten an diesem Motherboard. Jede USB 2.0-Stiftleiste kann zwei Ports unterstützen.

USB 3,0-Stiftleisten

(19-polig, USB3_4_5)

(siehe S. 1, Nr. 8)

(USB3_6)

(siehe S. 1, Nr. 22)

Neben vier USB 3.0-Ports an der E/A-Blende befinden sich eine Steckleiste und ein Port an diesem Motherboard. Jede USB 3.0-Stiftleiste kann zwei Ports unterstützen.

Audiostiftleiste (Frontblende) (9-polig, HD_AUDIO1) (siehe S. 1, Nr. 28)

Diese Stiftleiste dient dem Anschließen von Audiogeräten an der Frontblende.

1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
2. Bei Nutzung eines AC'97-Audiopanels dieses bitte anhand folgender Schritte an der Audiostiftleiste der Frontblende installieren:
   A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
   B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
   C. Erde (GND) mit Erde (GND) verbinden.
   D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für das AC'97-Audiopanel verbinden.
   E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)“ an.

Gehäuselautsprecher- stiftleiste

(4-polig, SPEAKER1)

(siehe S. 1, Nr. 18)

Bitte verbinden Sie den Gehäuselautsprecher mit dieser Stiftleiste.

Gehäuse- und Netzteil- lüfteranschlüsse

(4-polig, CHA_FAN1)

(siehe S. 1, Nr. 16)

Bitte verbinden Sie die Lüfterkabel mit den Lüfteranschlüssen; der schwarze Draht gehört zum Erdungskontakt.

(3-polig, CHA_FAN2)

(siehe S. 1, Nr. 30)

(3-polig, CHA_FAN3)

(siehe S. 1, Nr. 29)

(3-polig, PWR_FAN1)

(siehe S. 1, Nr. 1)

CPU-Lüfteranschlüsse (4-polig, CPU_FAN1) (siehe S. 1, Nr. 3)

(3-polig, CPU_FAN2) (siehe S. 1, Nr. 4)

Dieses Motherboard bietet einen 4-poligen CPU-Lüfteranschluss (lautloser Lüfter). Falls Sie einen 3-poligen CPU-Lüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.

ATX-Netzanschluss (24-polig, ATXPWR1) (siehe S. 1, Nr. 7)

Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an.

ATX-12-V-Netzanschluss (8-polig, ATX12V1) (siehe S. 1, Nr. 2)

Dieses Motherboard bietet einen 8-poligen ATX-12-V-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 4-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 5 an.

Infrarotmodul-Stiftleiste (5-polig, IR1) (siehe S. 1, Nr. 26)

Diese Stiftleiste unterstützt ein optionales kabelloses Infrarotmodul zum Übertragen und Empfangen.

Serieller-Port-Stiftleiste (9-polig, COM1) (siehe S. 1, Nr. 27)

Diese COM1-Stiftleiste unterstützt ein Modul für serielle Ports.

1.5 Intelligente Schalter

Das Motherboard hat drei intelligente Schalter: Ein-/Ausschalter, Reset-Schalter und CMOS-löschen-Schalter, wodurch Benutzer das System schnell ein-/abschalten, zurücksetzen bzw. die CMOS-Werte löschen können.

Ein-/Ausschalter (PWRBTN) (siehe S. 1, Nr. 17)

Mit dem Ein-/Ausschalter kann der Benutzer das System schnell ein-/abschalten.

Reset-Schalter (RSTBTN) (siehe S. 1, Nr. 19)

Der Reset-Taste ermöglicht das schnelle Rücksetzen des Systems.

CMOS-löschen-Schalter (CLRCBTN) (siehe S. 1, Nr. 13)

Mit dem CMOS-löschen-Schalter können Benutzer die CMOS-Werte schnell löschen.

Diese Funktion ist nur verfügbar, wenn Sie Ihren Computer abschalten und die Stromversorgung unterbrechen.

BIOS-Auswahlschalter (BIOS_SEL1) (siehe S. 1, Nr. 14)

Der BIOS-Auswahlschalter ermöglicht dem System, von BIOS A oder BIOS B zu starten.

Dieses Motherboard verfügt über zwei BIOS-Chips, ein primäres BIOS (BIOS_A) und ein Ausfall-BIOS (BIOS_B), die Sicherheit und Stabilität Ihres Systems steigern. Normalerweise läuft das System über das primäre BIOS. Falls das primäre BIOS jedoch beschädigt ist oder ausfällt, stellen Sie den BIOS-Auswahlschalter einfach auf „B“ um; dann übernimmt das Ausfall-BIOS beim nächsten Systemstart. Duplizieren Sie dann mit „Secure Backup UEFI“ im UEFI-Einrichtungsprogramm zur Gewährleistung eines normalen Systembetriebs eine Arbeitskopie der BIOS-Dateien am primären BIOS. Aus Sicherheitsgründen können Benutzer das Ausfall-BIOS nicht manuell aktualisieren. Sie können das aktuell aktivierte BIOS anhand der BIOS-LEDs (BIOS_A_LED oder BIOS_B_LED) bestimmen.
