Z87 Extreme4TB4 - 마더보드 ASROCK - 무료 사용 설명서

제품 유형	메인보드
브랜드	ASRock
모델	Z87 Extreme4/TB4
폼 팩터	ATX (30,5 x 24,4 cm)
CPU 소켓	LGA1150
칩셋	Intel Z87
메모리 유형	DDR3 non ECC, 언버퍼드, 듀얼 채널
최대 메모리 용량	32GB (4 x DDR3 DIMM)
지원 메모리 주파수	DDR3 2933+(OC)/2800(OC)/2400(OC)/2133(OC)/1866(OC)/1600/1333/1066
확장 슬롯	3 x PCIe 3.0 x16 (x16/x8/x4), 1 x PCIe 2.0 x1, 2 x PCI
내장 그래픽	Intel HD Graphics (프로세서 내장), D-Sub, HDMI, DisplayPort/Thunderbolt 출력
오디오	Realtek ALC1150 7.1채널 HD, Purity Sound
네트워크	Gigabit Ethernet Intel I217V
SATA 스토리지	6 x SATA 6 Gb/s (Intel Z87) + 2 x SATA 6 Gb/s (ASMedia), RAID 0/1/5/10
USB 포트	4 x USB 3.0 (후면), 2 x USB 2.0 (후면), 6 x USB 2.0 (헤더), 1 x USB 3.0 (수직)
썬더볼트	Thunderbolt 2개 포트 (DisplayPort 호환)
바이오스	듀얼 UEFI AMI (메인 + 백업), 물리적 선택기
전원	ATX 24핀 + ATX 12V 8핀
무게	약 1,2 kg
호환 운영체제	Windows 8/8 64-bit, Windows 7/7 64-bit

자주 묻는 질문 - Z87 Extreme4TB4 ASROCK

ASRock Z87 Extreme4/TB4 메인보드는 어떤 프로세서와 호환되나요?

이 메인보드는 LGA1150 소켓의 4세대 (Haswell) Intel Core i7/i5/i3, Xeon, Pentium 및 Celeron 프로세서를 지원합니다.

어떤 종류의 RAM 메모리를 사용할 수 있나요?

이 메인보드는 DDR3 non ECC, 언버퍼드 메모리를 듀얼 채널 구성으로 지원합니다. 최대 32GB까지 4개의 슬롯을 통해 장착 가능하며, 지원 주파수는 1066MHz부터 오버클럭 시 2933MHz까지입니다.

메인보드가 Thunderbolt를 지원하나요?

네, 후면에 Thunderbolt 포트 2개가 있으며, Thunderbolt 장치 및 DisplayPort 모니터와 호환됩니다. 대역폭은 최대 10Gbit/s입니다.

여러 개의 그래픽 카드를 사용할 수 있나요?

네, PCIe 3.0 x16 슬롯을 통해 AMD CrossFireX (최대 3-Way) 및 NVIDIA SLI (최대 2-Way)를 지원합니다.

BIOS를 어떻게 업데이트하나요?

이 메인보드는 두 개의 BIOS (메인 및 백업)를 갖추고 있습니다. UEFI 유틸리티를 통해 BIOS를 업데이트하거나 Secure Backup UEFI 기능을 사용할 수 있습니다. 물리적 선택기로 두 칩 간 전환이 가능합니다.

어떤 오디오 포트를 사용할 수 있나요?

이 메인보드는 Realtek ALC1150 7.1채널 HD 오디오 코덱, 헤드폰 앰프 (최대 600옴) 및 광학 SPDIF 출력을 지원합니다. 오디오 잭은 후면 및 전면 패널에 있습니다.

프로세서를 오버클럭할 수 있나요?

네, 이 메인보드는 12페이즈 Digi Power 전원부, 언락된 K-시리즈 프로세서 지원, BIOS 내 전압 설정을 통해 오버클럭에 최적화되어 있습니다.

어떤 스토리지 기술을 지원하나요?

SATA 6Gbps 포트 (Intel Z87 및 ASMedia)는 RAID 0, 1, 5, 10, NCQ, AHCI 및 Hot Plug를 지원합니다. Intel Rapid Storage 및 Smart Response 기술도 포함됩니다.

CMOS 설정을 어떻게 초기화하나요?

CLRCMOS1 점퍼 (2-3번 핀을 5초간 쇼트) 또는 메인보드의 Clear CMOS 버튼 (컴퓨터 전원을 끄고 플러그를 뽑은 상태)을 사용할 수 있습니다.

메인보드에 내장된 LED 및 버튼은 무엇인가요?

이 메인보드에는 전원/리셋, Clear CMOS 및 BIOS 선택 버튼이 있습니다. Dr Debug 디스플레이와 활성 BIOS LED가 진단을 용이하게 합니다.

사용 설명서 Z87 Extreme4TB4 ASROCK

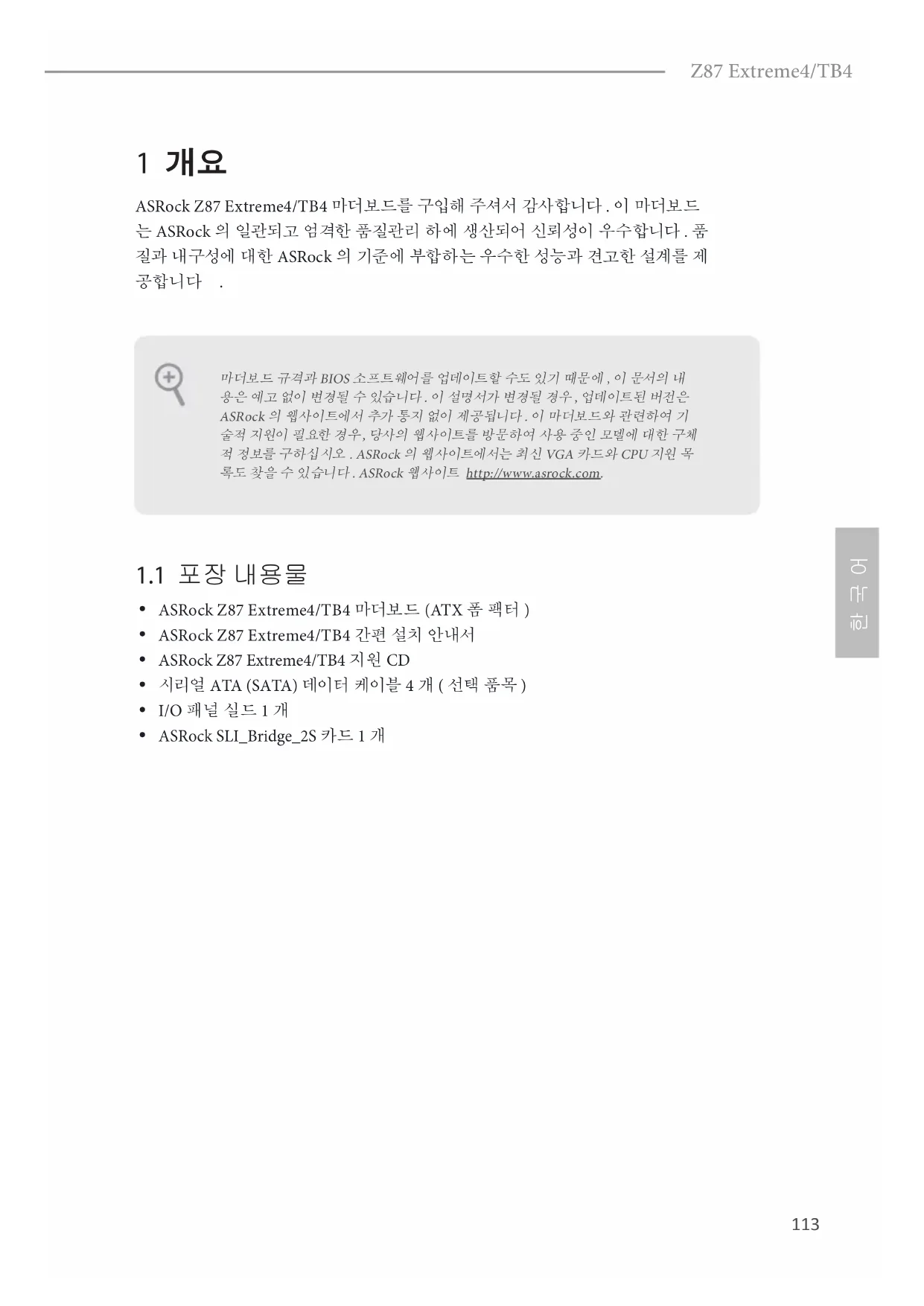

ASRock Z87 Extreme4/TB4 마더보드를 구입해 주셔서 감사합니다. 이 마더보드는 ASRock 의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성이 우수합니다. 품질과 내구성에 대한 ASRock 의 기준에 부합하는 우수한 성능과 견고한 설계를 제공합니다.

마더보드 규격과 BIOS 소프트웨어를 업데이트한 수도 있기 때문에, 이 문서의 내용은 에고 없이 변경될 수 있습니다. 이 설명서가 변경될 경우, 업데이트된 버전은 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다. 이 마더보드와 관련하여 기술적 지원이 필요한 경우, 당사의 웹사이트를 방문하여 사용 중인 모델에 대한 구체적 정보를 구하십시오. ASRock 의 웹사이트에서는 최신 VGA 카드와 CPU 지원 목록도 찾을 수 있습니다. ASRock 웹사이트 http://www.asrock.com.

1.1 포장 내용물

• ASRock Z87 Extreme4/TB4 마더보드 (ATX 품 팩터)
• ASRock Z87 Extreme4/TB4 간편 설치 안내서
  • ASRock Z87 Extreme4/TB4 지원 CD
• 시리얼 ATA (SATA) 데이터 케이블 4 개 (선택 품목)
• I/O 패널 실드 1 개
• ASRock SLI_Bridge_2S 카드 1 개

1.2 규격

플랫폼	ATX 품 팩터프리미엄 골드 콘덴서 구조 (100% 일본산 고품질 전도성 폴리머 콘덴서 )
A- 스타일	Home CloudPurity SoundTMHDMI- 입력
CPU	LGA1150 패키지로 제공되는 4 세대 Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron® 지원Digi 전원 구조12 개 전원 위상 구조Intel® Turbo Boost 2.0 기술 지원Intel® K- 시리즈 잠금 해제 CPU 지원ASRock BCLK 전범위 오버클로킹 지원
칩세트	Intel® Z87
메모리	듀얼 채널 DDR3 메모리 기술DDR3 DIMM 슬롯 4 개DDR3 2933+(OC)/2800(OC)/2400(OC)/2133(OC)/1866(OC)/1600/1333/1066 비 -ECC, 비버퍼링 메모리 지원시스템 메모리 최대 용량 : 32GB ( 주의 참조 )Intel® Extreme Memory Profile (XMP)1.3/1.2 지원무왜곡 슬롯 지원
확장 슬롯	PCI Express 3.0 x16 슬롯 3 개 (PCIE1/PCIE3/PCIE4: 단일 @ x16 (PCIE1), 이중 @ x8 (PCIE1) / x8 (PCIE3), 삼중 @ x8 (PCIE1) / x4 (PCIE3) / x4 (PCIE4))PCI Express 2.0 x1 슬롯 1 개PCI 슬롯 2 개AMD Quad CrossFireXTM , 3-Way CrossFireXTM 및 Cross-FireXTM 지원NVIDIA® Quad SLITM 및 SLITM 지원

그래픽

• Intel® HD 그래픽스 빌트 - 인 비주열과 VGA 출력은 GPU 통합 프로세서로만 지원할 수 있습니다.
• Intel® HD 그래픽스 빌트 - 인 비주얼 지원 : AVC, MVC (S3D) 및 MPEG-2 풀 HW Encode1 지원 Intel® Quick Sync Video, Intel® InTruTM 3D, Intel® 클리어 비디오 HD 기술, Intel® InsiderTM, Intel® HD 그래픽스 4400/4600
• Pixel Shader 5.0, DirectX 11.1
  • 최대 공유 메모리 1792MB
• VGA 출력 옵션 세 개: D-Sub, HDMI 및 DisplayPort/Thunderbolt 포트
  -삼중 모니터 지원
  • HDMI 기술 지원 (최대 해상도 4K x 2K (4096x2304) @ 24Hz)
  • D-Sub 지원 ( 최대 해상도 1920x1200 @ 60Hz)
• DisplayPort/Thunderbolt 지원 ( 최대 해상도 4K x 2K (4096x2304) @ 24Hz)
• Auto Lip Sync, Deep Color (12bpc), xvYCC 및 HBR (High Bit Rate Audio)(HDMI 포함) 지원 (HDMI 호환 모니터 필요)
• HDMI 및 DisplayPort/Thunderbolt 포트를 이용한 HDCP 기능 지원
• HDMI 및 DisplayPort/Thunderbolt 포트를 이용한 Full HD 1080p Blu-ray (BD) 재생 지원
• Thunderbolt 포트로 최고 10Gbps 의 데이터 전송 속도 지원
  • 최대 6 개의 Thunderbolt 장치 데이지 체인 연결 지원

오디오

- 콘텐츠 보호를 이용한 7.1 CH HD 오디오 지원 (Realtek ALC1150 오디오 코덱)

- 프리미엄 Blu-ray 오디오 지원

- Purity Sound™ 지원 - 니퍼렌셜 증폭기 포함 115dB SNR DAC - TI® NE5532 프리미엄 헤드셋 증폭기 (최대 600 옵 헤드셋 지원 )

-다이렉트 드라이브 기술

-EMI 차폐 커버

-PCB절연 차폐

- DTS 연결 지원

LAN

• Gigabit LAN 10/100/1000 Mb/s
• Giga PHY Intel® I217V
-Intel®리모트웨이크기술지원
- Wake-On-LAN 지원
-절전형 이더넷 802.3az 지원
- PXE 지원

후면 패널 I/O

• PS 1 개 / 마우스 / 키포드 포트 2 개
  • D-Sub 포트 1 개
• HDMI 출력 포트 1 개
• HDMI 입력 포트 1 개
• Thunderbolt 포트용 DisplayPort 입력 1 개 (시험용 TBT1 전용 )
• Thunderbolt 포트 2 개 (Thunderbolt 장치 또는 DisplayPort 모니터 지원 )
  • 광학 SPDIF 출력 포트 1 개
• eSATA 커넥터 1 개
• USB 2.0 포트 2 개
• USB 3.0 포트 4 개 (ASMedia Hub)
• LED 장착 RJ-45 LAN 포트 1 개 (ACT/LINK LED 및 SPEED LED)
• HD 오디오 잡: 후면 스피커 / 중앙 / 베이스 / 라인 입력 / 전면 스피커 / 마이크

저장 장치

• Intel® Z87 지원 SATA3 6.0 Gb/s 커넥터 6 개가 RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel 빠른 저장 기술 12 및 Intel 스마트 응답 기술), NCQ, AHCI 및 핫 플러그 지원
• ASMedia ASM1061 지원 SATA3 6.0 Gb/s 커넥터 2 개가 NCQ, AHCI 및 핫플러그 지원 (SATA3_A2 커넥터가 eSATA 포트와 공유됨 )
• ASMedia ASM1061 지원 eSATA 커넥터 1 개가 NCQ, AHCI, 핫 플러그 및 포트 멀티플라이어 지원

커넥터

• IR 헤더 1 개
  • COM 포트 헤더 1 개
• 전원 LED 헤더 1 개

• CPU 팬 커넥터 2 개 (1 x 4 핀, 1 x 3 핀)
  -새시 팬 커넥터 3개(1x4핀,2x3핀)

• 전원 팬 커넥터 1 개 (3 핀)
  • 24 핀 ATX 전원 커넥터 1 개

• 8 핀 12V 전원 커넥터 1 개 (고밀도 전원 커넥터)
• 전면 패널 오디오 커넥터 1 개
• USB 2.0 헤더 3 개 (USB 2.0 포트 6 개 지원)
• 수직 타입 A USB 3.01 개
• USB 3.0 헤더 1 개 (USB 3.0 포트 2 개 지원)
• LED 탑재 Dr. Debug 1 개
  • LED 탑재 전원 스위치 1 개
  • LED 탑재 리셋 스위치 1 개
• Clear CMOS 스위치 1 개
• BIOS 선택 스위치 1 개

BIOS 기능

• 다국어 GUI 지원 64Mb AMI UEFI Legal BIOS 2 개 ( 메인 BIOS 1 개 및 백업 BIOS 1 개 )
• 보안 백업 UEFI 기술 지원
• ACPI 1.1 준수 웨이크 업 이벤트
• SMBIOS 2.3.1 지원
• CPU, DRAM, PCH 1.05V, PCH 1.5V 전압 다중 조정

지원CD

- 드라이버, 유틸리티, 백신 소프트웨어 (시험판), CyberLink MediaEspresso 6.5 시험판, Google Chrome 브라우저 및 툴바, Start8, MeshCentral, Splashtop Streamer

하드웨어

• CPU/ 셜시 온도 감지
  • CPU/새시/전원 팬 타코미터
• CPU/새시 저소음 팬 (CPU 온도에 의한 새시 팬 속도 자동 조정)
• CPU/새시 팬 다중 속도 조절
• 전압 모니터링 : +12V, +5V, +3.3V, CPU Vcore

os

- Microsoft® Windows® 8 / 8 64 비트 / 7 / 7 64 비트 호환

인증

• FCC, CE, WHQL
• ErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치 필요)

*자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오:http://www.asrock.com

BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체의 오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이 따른다는 것을 유념하십시오. 오버클로킹은 시스템 안정성에 영향을 주거나 심지어 시스템의 구성 요소와 장치에 손상을 입혈 수도 있습니다. 오버클로킹은 사용자 스스로 위험과 비용을 감수하고 해야 합니다. 당사는 오버클로킹에 의해 발생할 수 있는 손상에 대해서 책임이 없습니다.

제한 때문에 실제 메모리 크기는 Windows® 32 비트 운영체제 하의 시스템 사용을 위한 예비 메모리용 4GB 보다 더 적을 수 있습니다. Windows® 64 비트 운영체제에는 그러한 제한이 없습니다. ASRock XFast RAM을 사용하여 Windows® 가사용할 수 없는 메모리를 이용할 수 있습니다.

1.3 점퍼 설정

그림은 점퍼를 어떻게 설정하는지 보여줍니다. 점퍼 캡을 핀에 씩우면 점퍼가 단락 됩니다. 점퍼 캡을 핀에 씩우지 않으면 점퍼가 단선 됩니다. 그림은 3 핀 점퍼를 보여주며 핀 1과 핀 2는 점퍼 캡을 씩올 때 단락 됩니다.

Clear CMOS 점퍼

(CLRCMOS1)

(1페이지,15번항목참조)

Clear CMOS기본값

CLRCMOS1 을 사용하여 CMOS 에 저장된 데이터를 지울 수 있습니다. 시스템 파라미터를 지우고 기본 설정으로 초기화하려면 컴퓨터를 끄고 전원 코드를 전원공급장치에서 빼십시오. 15 초 동안 기다린 후 점퍼 캡을 사용하여 CLRC-MOS1 의 핀 2 와 핀 3 을 5 초 동안 단락시키십시오. 그러나 BIOS 업데이트 직후에는 CMOS 를 삭제하지 마십시오. BIOS 업데이트를 완료한 직후 CMOS 를 지워야 할 경우, 우선 시스템을 부팅한 후 바이오스 업데이트를 종료한 다음 CMOS 지우기 작업을 해야 합니다. CMOS 배터리를 제거할 경우에만 암호, 날짜, 시간, 사용자 기본 프로파일이 지워집니다.

Clear CMOS 버튼은 Clear CMOS 짐퍼와 동일한 기능을 갖고 있습니다.

1.4 온보드 헤더 및 커넥터

온보드 헤더와 커넥터는 점퍼가 아닙니다. 점퍼 캡을 온보드 헤더와 커넥터에 씩우지 마십시오. 점퍼 캡을 온보드 헤더와 커넥터에 씩우면 마더보드가 영구적으로 손상됩니다.

시스템 패널 헤더

(9 편 PANEL1)

(1페이지,21번 항목 참조)

새시의 전원스위치,리 셋스위치,시스템 상태 표시등을 아래의 핀 할 당에 따라이 헤더에 연 결합니다.케이블을 연 결하기 전에 양극 핀과 음극 핀을 기록합니다.

PWRBTN(전원스위치):

새시 전면 패널의 전원 스위치에 연결합니다. 전원 스위치를 이용해 시스템을 끌는 방법을 구성할 수 있습니다.

RESET(리셋스위치):

새시 전면 패널의 리셋 스위치에 연결합니다. 컴퓨터가 정지하고 정상적 재시작을 수행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 재시작합니다.

PLED(시스템 전원 LED):

새시 전면 패널의 전원 상태 표시등에 연결합니다. 시스템이 작동하고 있을 때는 LED 가켜져 있습니다. 시스템이 S1/S3 대기 상태에 있을 때는 LED 가 계속 깜박입니다. 시스템이 S4 대기 상태 또는 전원 꺼짐 (S5) 상태에 있을 때는 LED 가꺼져 있습니다.

HDLED(하드 드라이브 동작 LED):

새시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다. 하드 드라이브가 데이터를 읽거나 쓰고 있음 때 LED 가켜져 있습니다.

전면 패널 디자인은 새시별로 다를 수 있습니다. 전면 패널 모듈은 주로 전원스위치, 리셋 스위치, 전원 LED, 하드 드라이브 동작 LED, 스피커 등으로 구성되어 있습니다. 새시 전면 패널 모듈을 이 헤더에 연결할 때 와이어 할당과 핀 할당이 정확히 일치하는지 확인합니다.

전원 LED 헤더

(3 핀 PLED1)

(1페이지,20번 항목 참조)

시리얼 ATA3 커넥터

(SATA3_0_1:

1페이지,10번 항목 참조)

(SATA3_2_3:

1페이지,11번 항목 참조)

(SATA3_4_5:

1페이지,12번항목참조)

(SATA3_A1_A2:

1페이지,9번 항목 참조)

SATA3_0_1SATA3_4A15_SATA3_2_3

시스템 전원 상태를 나타

내려면 새시 전원 LED

를 이 헤더에 연결하십시오.

이들 8 개의 SATA3 커

넥터는 최대 6.0 Gb/s 데

이터 전송 속도를 제공

하는 내부 저장 장치용

SATA 데이터 케이붙을

지원합니다.후면 I/O 의

eSATA 포트가 연결된

경우 내부 SATA3_A2 가

기능하지 않습니다.

부팅 시간을 최소화하려

면 , Intel® Z87 SATA 王

트 (SATA3_0) 를 부팅용

장치에 사용하십시오.

USB 2.0 헤더

(9 편 USB2_3)

(1페이지,23번 항목 참조)

(9 핀 USB4_5)

(1페이지,24번 항목 참조)

(9 편 USB6_7)

(1페이지,25번 항목 참조)

I/O 패널에 USB 2.0 포

트두개가 탑재되어 있

을 뿐 아니라 마더보드

에 헤더 세 개가 탑재되

어 있습니다.각 USB 2.0

헤더는 포트 두 개를 지

원할 수 있습니다.

USB 3.0 헤너

(19 편 USB3_4_5)

(1페이지,8번항목참조)

(USB3_6)

(1페이지,22번 항목 참조)

I/O 패널에 탑재된 네 개

의 USB 3.0 포트 이 외에

도이 마더보드에는 헤

더 한 개와 포트 한 개가

탑재되어 있습니다.

각 USB 3.0 헤더는 포트

두개를 지원할 수 있음

니다.

전면 패널 오디오 헤더

(9 핀 HD_AUDIO1)

(1페이지,28번 항목 참조)

이 헤더는 오디오 장치 를 전면 오디오 패널에 연결하는 데 사용됩니다 다.

1. 고음질 오디오는 책 감지를 지원하지만 올바르게 작동하려면 새시의 패널 와이어가 HDA 를 지원해야 합니다. 설명서 및 새시 설명서에 나와 있는 지침을 따라 시스템을 설치하십시오.

2. AC 97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오 헤더에 설치하십시오 :

A. Mic_IN (MIC) 를 MIC2_L 에 연결합니다.
B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결합니다.
C.점지(GND)를점지(GND)에연결합니다.
D. MIC_RET 및 OUT_RET 는 HD. 오디오 패널에만 사용됩니다. AC 97 오디오 패널용으로 연결할 필요가 없습니다.
E. 전면 마이크를 활성화하려면 Realtek 세어판에서 FrontMic 탱으로 가서 Recording Volume(녹음 볼륨) 을조정합니다.

새시 스피커 헤더

(4 편 SPEAKER1)

(1페이지,18번 항목 참조)

새시 스피커를 이 헤더 에 연결하십시오.

새시 및 전원 팬 커넥터

(4 편 CHA_FAN1)

(1페이지,16번 항목 참조)

팬케이블을 팬 커넥터 에 연결하고 검은색 와

이어를 접지핀에 연결하 십시오.

(3 편 CHA_FAN2)

(1페이지,30번 항목 참조)

(3 핀 CHA_FAN3)

(1페이지,29번 항목 참조)

(3 편 PWR_FAN1)

(1페이지,1번 항목 참조)

CPU 팬 커넥터

(4 편 CPU_FAN1)

(1페이지,3번 항목 참조)

(3 편 CPU_FAN2)

(1페이지,4번 항목 참조)

이 마더보드에는 4 핀

CPU 팬(저소음 팬)커

넥터가 탑재되어 있습니까

다 .3 핀 CPU 펜을 연결

하려는 경우 편 1-3 에 연

결하십시오.

ATX 전원 커넥터

(24 편 ATXPWR1)

(1페이지,7번 항목 참조)

이 마더보드에는 24 핀

ATX 전원 커넥터가 탑

재되어 있습니다.20 편

ATX 전원공급장치를 사

용하려면 핀 1 과 핀 13

을 따라 연결하십시오.

ATX 12V 전원 커넥터

(8 편 ATX12V1)

(1페이지,2번 항목 참조)

이 마더보드에는 8 핀

ATX 12V 전원 커넥터가

탑재되어 있습니다.4핀

ATX 전원공급장치를 사

용하려면 핀 1 과 핀 5 을

따라 연결하십시오.

적외선 모듈 헤더

(5 핀 IR1)

(1페이지,26번 항목 참조)

이 헤더는 선택 품목인 무선 송

수신 적외선 모듈을 지원합니

다.

시리얼 포트 헤더

(9 편 COM1)

(1페이지,27번 항목 참조)

이 COM1 헤더는 시리얼

포트 모듈을 지원합니

다.

1.5 스마트 스위치

마더보드에는 스마트 스위치 세 개가 탑재되어 있습니다: 전원 스위치, 리셋 스위치 및 CMOS 지우기 스위치. 이들 스위치는 사용자가 시스템을 빨리 켜거나 끄고, 시스템을 리셋하거나 CMOS 값을 지우게 할 수 있습니다.

전원스위치

(PWRBTN)

(1페이지,17번 항목 참조)

전원 스위치로 시스템 을 빨리 켜거나 끝 수 있 습니다.

리셋 스위치

(RSTBTN)

(1페이지,19번항목참조)

리셋 스위치로 시스템 을 빨리 리셋할 수 있습니다.

CMOS 지우기 스위치

(CLRCBTN)

(1페이지,13번항목참조)

CMOS 지우기 스위치로 CMOS 값을 빨리 지울 수 있습니다.

이 기능은 컴퓨터를 끄고 전원 플러그를 뼈는 경우에 만 작동합니다.

BIOS 선택 스위치

(BIOS_SEL1)

(1페이지,14번항목참조)

BIOS 선택 스위치로 시스템을 BIOS A 또는 BIOS B 에서 부팅 할 수 있습니다.

이 마더보드는 두 개의 BIOS 첨, 즉 일차 BIOS (BIOS_A) 와 보조 BIOS (BIOS_B) 를 탑재하여 시스템의 안전 및 안정성을 더욱 강화했습니다. 평소에 시스템은 일차 BIOS 로 동작합니다. 그러나 일차 BIOS 가 손상될 경우 BIOS 선택 스위치를 B 위치로 설정하면 다음에 시스템을 부팅할 때 보조 BIOS 가 동작합니다. 그런 다음 UEFI Setup Utility 에서 Secure Backup UEFI(보안 백업 UEFI) 를 사용하여 BIOS 파일 실행본을 일차 BIOS 에 복사하여 징상적 시스템 작동을 유지합니다. 안전을 위해서, 사용자가 백업 BIOS를 수동으로 업데이트하는 것이 금지되어 있습니다. 사용자는 BIOS LED (BIOS_A_LED 또는 BIOS_B_LED) 를 참조하여 현재 어떤 BIOS 가 작동 중인지 알 수 있습니다.
