| Тип продукта | Материнская плата |
| Бренд | ASRock |
| Модель | Z87 Extreme4/TB4 |
| Форм-фактор | ATX (30,5 x 24,4 см) |
| Сокет процессора | LGA1150 |
| Чипсет | Intel Z87 |
| Тип памяти | DDR3 non ECC, без буфера, двухканальная |
| Максимальный объем памяти | 32 ГБ (4 x DDR3 DIMM) |
| Поддерживаемые частоты памяти | DDR3 2933+(OC)/2800(OC)/2400(OC)/2133(OC)/1866(OC)/1600/1333/1066 |
| Слоты расширения | 3 x PCIe 3.0 x16 (x16/x8/x4), 1 x PCIe 2.0 x1, 2 x PCI |
| Встроенная графика | Intel HD Graphics (через процессор), выходы D-Sub, HDMI, DisplayPort/Thunderbolt |
| Аудио | Realtek ALC1150 7.1 каналов HD, Purity Sound |
| Сеть | Gigabit Ethernet Intel I217V |
| Хранилище SATA | 6 x SATA 6 Гбит/с (Intel Z87) + 2 x SATA 6 Гбит/с (ASMedia), RAID 0/1/5/10 |
| Порты USB | 4 x USB 3.0 (задние), 2 x USB 2.0 (задние), 6 x USB 2.0 через разъемы на плате, 1 x USB 3.0 вертикальный |
| Thunderbolt | 2 порта Thunderbolt (совместимы с DisplayPort) |
| BIOS | Двойной UEFI AMI (основной + резервный), физический селектор |
| Питание | ATX 24-контактный + ATX 12V 8-контактный |
| Приблизительный вес | Около 1,2 кг |
| Совместимая операционная система | Windows 8/8 64-бит, Windows 7/7 64-бит |
Часто задаваемые вопросы - Z87 Extreme4TB4 ASROCK
Вопросы пользователей о Z87 Extreme4TB4 ASROCK
0 вопрос об этом устройстве. Ответьте на те, что знаете, или задайте свой.
Задать новый вопрос об этом устройстве
Скачайте инструкцию для вашего Материнская плата в формате PDF бесплатно! Найдите своё руководство Z87 Extreme4TB4 - ASROCK и возьмите своё электронное устройство обратно в руки. На этой странице опубликованы все документы, необходимые для использования вашего устройства. Z87 Extreme4TB4 бренда ASROCK.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Z87 Extreme4TB4 ASROCK

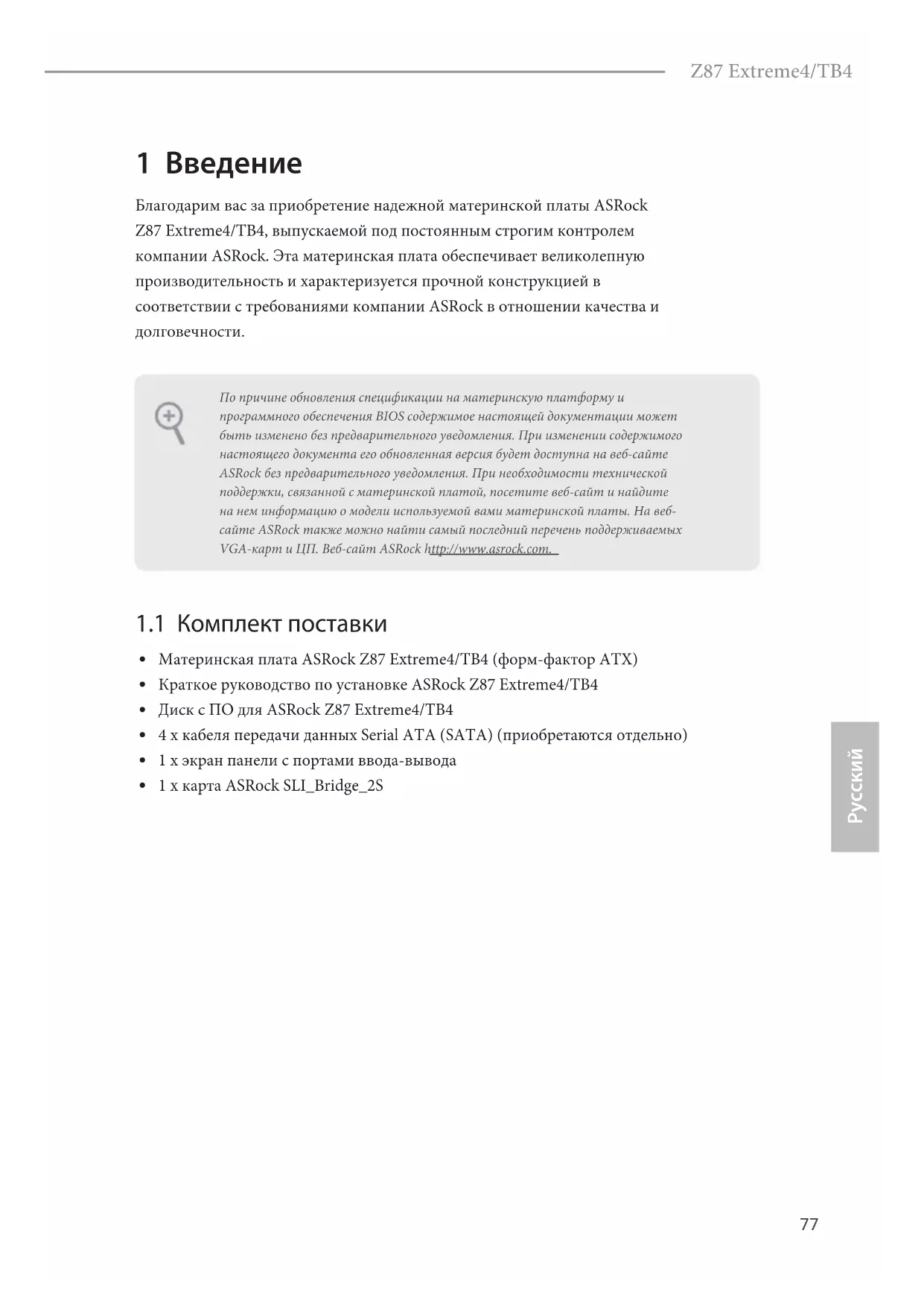

Благодарим вас за приобретение надежной материнской платы ASRock Z87 Extreme4/TB4, выпускаемой под постоянным строгим контролем компании ASRock. Эта материнская плата обеспечивает великолепную производительность и характеризуется прочной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.

По причине обновления спецификации на материнскую платформу и программного обеспечения BIOS содержимое настоящей документации может быть изменено без предварительного уведомления. При изменении содержимого настоящего документа его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com.
1.1 Комплект поставки
- Материнская плата ASRock Z87 Extreme4/TB4 (форм-фактор ATX)
- Краткое руководство по установке ASRock Z87 Extreme4/TB4
• Диск с ПО для ASRock Z87 Extreme4/TB4
• 4 x кабеля передачи данных Serial ATA (SATA) (приобретаются отдельно)
• 1 х экран панели с портами ввода-вывода
• 1 x карта ASRock SLI_Bridge_2S
1.2 Спецификация
| Платформа | Форм-фактор ATXКонструкция Premium Gold Capacitor(с использованием высококачественных конденсаторовиз проводящих полимеров производства Японии) |
| A-Style | Home CloudPurity SoundTMВход HDMI |
| ЦП | Поддержка процессоров 4- ^го поколения Intel® Core ^TM i7 /i5 / i3 / Xeon® / Pentium® / Celeron® в исполнении LGA1150Digi Power DesignСистема питания 12Поддержка технологии Intel °Turbo Boost 2.0Поддержка процессоров Intel ° серии K сразблокированным множителемПоддержка полного разгона процессора ASRock BCLK |
| Чипсет | Intel° Z87 |
| Память | Двухканальная память DDR34 x гнездо DDR3 DIMMПоддержка модулей памяти DDR3 2933+(OC)/2800(OC)/2400(OC)/2133(OC)/1866(OC)/1600/1333/1066 Non-ECC UnbufferedМаксимальный объем системной памяти: 32 Гб (см.«ПРЕДОСТЕРЕЖЕНИЕ»)Поддержка Intel° Extreme Memory Profile (XMP)1.3/1.2Гнездо, не вносящее искажений |
| Гнездарасширения | 3 x PCI Express 3.0 x16 гнезд (PCIE1/PCIE3/PCIE4:одинарный при x16 (PCIE1); двойной при x8 (PCIE1)/ x8 (PCIE3); тройной при x8 (PCIE1) / x4 (PCIE3) / x4 (PCIE4))1 x PCI Express 2.0 x12 x гнездо PCIПоддержка AMD Quad CrossFireX ^TM , 3-Way Cross-FireX ^TM и CrossFireX ^TM Поддержка NVIDIA® Quad SLI ^TM и SLI ^TM |
Графическая система
- Поддержка выходных сигналов Intel® HD Graphics Built-in Visuals и VGA возможна только при использовании процессоров со встроенными графическими процессорами.
- Поддержка встроенных технологий визуализации Intel® HD Graphics: Intel® Quick Sync Video с AVC, MVC (S3D) и MPEG-2 Full HW Encode1, Intel® InTruTM 3D, Intel® Clear Video HD Technology, Intel® InsiderTM, Intel® HD Graphics 4400/4600
- Pixel Shader 5.0, DirectX 11.1
- Максимальный объем совместно используемой памяти: 1792 М6
- Три выхода VGA: D-Sub, Порты HDMI и DisplayPort/Thunderbolt
- Поддержка работы с тремя мониторами
- Поддержка технологии HDMI с максимальным разрешением до 4K × 2K (4096x2304) при 24 Гц
- Поддержка D-Sub с максимальным разрешением до 1920x1200 при 60 Гц
- Поддержка DisplayPort/Thunderbolt с максимальным разрешением до 4K × 2K (4096x2304) при 24 Гц
- Поддержка Auto Lip Sync, Deep Color (12bpc), xvYCC и HBR (High Bit Rate Audio) по HDMI (необходим HDMI-совместимый монитор)
- Поддержка функции HDCP через порты HDMI и DisplayPort/Thunderbolt
- Поддержка воспроизведения Full HD 1080p Blu-ray (BD) через порты HDMI и DisplayPort/Thunderbolt
- Поддержка скорости передачи данных до 10 Гб/с через порт Thunderbolt
- Поддержка гирляндного подключения до 6 устройств Thunderbolt
Аудио
- 7.1-канальный звук высокой четкости HD Audio с защитой данных (аудиокодек Realtek ALC1150)
• Поддержка Premium Blu-ray Audio - Поддержка Purity Sound ™
- 115 дБ SNR DAC с дифференциальным усилителем
- TI® NE5532 Premium Headset Amplifier (поддержка наушников с сопротивлением до 600 Ом)
- Технология Direct Drive
- Крышка с экранированием от электромагнитных помех
- Изолирующее экранирование печатной платы
• Поддержка DTS-подключения
ЛВС
• Gigabit LAN 10/100/1000 M6/c
• Giga PHY Intel® I217V
- Поддержка технологии Intel® Remote Wake Technology
- Поддержка Wake-On-LAN
• Поддержка Energy Efficient Ethernet 802.3az
- Поддержка PXE
Порты
ввода-
вывода
на задней
панели
• 1 x PS/2 для мыши/клавиатуры
- 1 x D-Sub
• 1 x HDMI-выход
- 1 x HDMI-вход
- Вход DisplayPort для порта Thunderbolt (TBT1 используется только для испытаний) - 1 шт.
- Порты Thunderbolt (поддержка устройств Thunderbolt или мониторов DisplayPort) - 2 шт.
• 1 х оптический выходной SPDIF
- 1 x eSATA
- 2 x USB 2.0
• 4 x USB 3.0 (концентратор ASMedia)
• 1 x RJ-45 для ЛВС с СИД (СИД ACT/LINK и МИД SPEED)
- Разъемы HD Audio: задние динамики / центральный динамик / сабвуфер / линейный вход / передние динамики / микрофон
Запоми-
нающие
устройства
- 6 x разъем SATA3 6,0 Г6/с Intel® Z87, поддержка RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 12 и Intel Smart Response Technology), NCQ, AHCI и горячая замена
- 2 x разъем SATA3 6,0 Гб/с ASMedia ASM1061, поддержка функций NCQ, AHCI и горячей замены (разъем SATA3_A2 используется совместно с портом eSATA)
- 1 x разъем eSATA ASMedia ASM1061, поддержка функций NCQ, AHCI, горячей замены и множителя портов
Разъемы
• 1 x колодка IR
• 1 х колодка СОМ-порта
• 1 х колодка светодиодного индикатора питания
- 2 x разъем для вентилятора ЦП (1 x 4-контактный, 1 x 3-контактный)
- 3 x разъема для вентилятора корпуса (1 x 4-контактный, 2 x 3-контактный)
• 1 x разъем для вентилятора блока питания (3-контактный)
• 1 x разъем питания ATX (24-контактный)
- 1 x 8-контактный разъем питания 12 В (8-контактный) (разъем High-Density Power Connector)
• 1 х аудиоразъем на передней панели
• 3 x колодки USB 2.0 (поддержка 6 портов USB 2.0)
• 1 х вертикальный разъем USB 3.0 типа A
• 1 x колодка USB 3.0 (поддержка 2 портов USB 3.0)
• 1 x Dr. Debug c СИД
• 1 х кнопка питания с СИД
• 1 х кнопка перезагрузки с СИД
• 1 х переключатель сброса настроек CMOS
• 1 x селекторный переключатель BIOS
Особенности BIOS
- 2 x 64 M6 AMI UEFI Legal BIOS с поддержкой многоязычного ГИП (1 x основной BIOS и 1 x BIOS резервного копирования)
- Поддержка технологии безопасного резервного копирования UEFI
- Совместимость с управлением энергопотреблением по АСРІ 1.1
- Поддержка SMBIOS 2.3.1
- Регулировка напряжений ЦП, DRAM, РСН 1,05 В, РСН 1,5 В
Диск с ПО
- Драйвера, утилиты, антивирусное ПО (демоверсия), CyberLink MediaEspresso 6.5 (демоверсия), браузер и панель инструментов Google Chrome, Start8, MeshCentral, Splashtop Streamer
Контроль
• Датчик температуры ЦП/корпуса
• Тахометр вентиляторов ЦП/корпуса/блока питания
- Малошумящий вентилятор ЦП/корпуса (с автоматической регулировкой оборотов по температуре ЦП)
- Управление оборотами вентилятора ЦП/корпуса
- Контроль напряжения: +12 В, +5 В, +3,3 В, ЦП Vcore
oc
- Microsoft® Windows® 8 / 8 64-разрядная / 7 / 7 64-разрядная
Сертифи- кация
- FCC, CE, WHQL - Совместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP)
* Для получения дополнительной информации об изделии посетите наш веб-сайт: http://www.asrock.com

Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking Technology и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора может повлиять на стабильность системы или даже привести к повреждению ее компонентов и устройств. Вы выполняете разгон процессора на ваш собственный риск и за свой счет. Мы не несем ответственность за возможный ущерб, вызванный разгоном процессора.

В связи с ограничением при работе под 32-разрядной OC Windows® фактический объем памяти может быть меньше 4 Гбайт. Для 64-разрядных OC Windows™ таких ограничений нет. Для использования той памяти, которую OC Windows™ не может использовать, используйте ASRock XFast RAM.
1.3 Установка перемычек
Установка перемычек показана на рисунке. При установке колпачковой перемычки на контакты перемычка «замкнута». Если колпачковая перемычка на контакты не установлена, перемычка «разомкнута». На рисунке показана 3-контактная перемычка с замкнутыми контактами 1 и 2 при установке на них колпачковой перемычки.

Перемычка сброса настроек CMOS (CLRCMOS1) (См. стр. 1, № 15)

2_3 Сброс настроек CMOSпо умолчанию
CLRCMOS1 используется для удаления данных CMOS. Чтобы сбросить и обнулить параметры системы на настройки по умолчанию, выключите компьютер и извлеките отключите кабель питания от источника питания. Подождите 15 секунд и перемычкой замкните контакты 2 и 3 на CLRCMOS1 на 5 секунд. Не сбрасывайте настройки CMOS сразу после обновления BIOS. При необходимости сбросить настройки CMOS сразу после обновления BIOS сначала перезагрузите систему, а затем выключите компьютер перед сбросом настроек CMOS. Учтите, что пароль, дата, время и профиль пользователя по умолчанию сбрасываются только в том случае, если извлечь батарею CMOS.

Предназначение кнопки сброса настроек CMOS аналогично предназначению перемычки сброса настроек CMOS.
1.4 Колодки и разъемы, расположенные на материнской плате

Расположенные на материнской плате колодки и разъемы перемычками НЕ являются. НЕ устанавливайте на эти колодки и разъемы колпачковые перемычки. Установка колпачковых перемычек на эти колодки и разъемы может вызвать неустранимое повреждение материнской платы.
Колодка системной
панели
(9-контактная, PANEL1)
(См. стр. 1, № 21)

Подключите
расположенные на корпусе выключатель питания, кнопку перезагрузки и индикатор состояния системы к этой колодке в соответствии с распределением контактов, приведенным ниже. Перед подключением кабелей определите положительный и отрицательный контакты.

PWRBTN (кнопка питания):
Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить порядок выключения системы с использованием кнопки питания.
RESET (кнопка перезагрузки):
Подключение кнопки перезагрузки системы, расположенной на передней панели корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если он завис и нормальный запуск невозможен.
PLED (светодиодный индикатор питания системы):
Подключение индикатора состояния, расположенного на передней панели корпуса. Светодиодный индикатор горит, когда система работает. Когда система находится в режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме ожидания S4 или выключена (S5), светодиод не горит.
HDLED (светодиодный индикатор работы жесткого диска):
Подключение светодиодного индикатора работы жесткого диска, расположенного на передней панели. Светодиодный индикатор горит, когда жесткий диск выполняет считывание или запись данных.
Передняя панель может быть разной на разных корпусах. В основном передняя панель включает в себя кнопку питания, кнопку перезагрузки, светодиодный индикатор питания, светодиодный индикатор работы жесткого диска, динамик и т. д. При подключении передней панели к этой колодке правильно подключайте провода к контактам.
| Колодка светодиодного индикатора питания (3-контактная, PLED1) (См. стр. 1, No 20) | ![]() | Подключите светодиодный индикатор питания корпуса к этой колодке, чтобы обеспечить индикацию состояния питания системы. |
| Разъемы Serial ATA3 (SATA3_0_1: См. стр.1, No 10) (SATA3_2_3: См. стр. 1, No 11) (SATA3_4_5: См. стр. 1, No 12) (SATA3_A1_A2: см. стр.1, No 9) | [SATA3_0_1SBATK3_A15_SATA3_2_3![]() ![]() ![]() ![]() | Эти шесть восемь SATA3 предназначены для подключения кабелей SATA внутренних запоминающих устройств для передачи данных со скоростью до 6,0 Гб/с. Если на задней панели ввода-вывода подключен порт eSATA, внутренний SATA3_A2 не работает. Чтобы минимизировать время загрузки, используйте порты Intel° Z87 SATA (SATA3_0) для самозагружаемых устройств. |
| Колодки USB 2.0. (9-контактная, USB2_3) (См. стр. 1, No 23) (9-контактная, USB4_5) (См. стр. 1, No 24) (9-контактная, USB6_7) (См. стр. 1, No 25) | ![]() | Кроме двух портов USB 2.0 на панели ввода-вывода на материнской плате также есть три колодки. Каждая колодка USB 2.0 может поддерживать два порта. |
| Колодки USB 3.0. (19-контактная, USB3_4_5) (См. стр. 1, No 8) (USB3_6) (См. стр. 1, No 22) | ![]() ![]() | Кроме четырех портов USB 3.0 на панели ввода-вывода на материнской плате также есть одна колодка и один порт. Каждая колодка USB 3.0 может поддерживать два порта. |
SATA3 0 1S8ATA83 4A15 SATA3 2 3
Аудиоколодка передней панели
(9-контактная, HD_AU-DIO1)
(См. стр. 1, № 28)

Эта колодка предназначена для подключения аудиоустройств к передней аудиопанели.

- Аудиосистема высокого разрешения поддерживает функцию распознавания разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов НДА. Инструкции по установке системы см. в этом руководстве и руководстве на корпус.
- При использовании аудиопанели АС'97 подключите ее к аудиоколодке передней панели, как указано далее:
A. Подключите Mic_IN (MIC) κ MIC2_L.
B. Подключите Audio_R (RIN) κ OUT2_R, Audio_L (LIN) κ OUT2_L.
C. Подключите провод заземления (GND) к контакту заземления (GND).
D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого разрешения. При использовании аудиопанели АС'97 их подключать не нужно.
E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).
Колодка динамика корпуса
(4-контактная, SPEAK-ER1)
(См. стр. 1, № 18)

Предназначена для подключения динамика корпуса.
Разъемы для
вентиляторов корпуса и блока питания
(4-контактный, CHA_ FAN1)
(См. стр. 1, № 16)

Предназначены для подключения кабелей разъемов вентиляторов и подключения черного провода к заземлению.
(3-контактный, CHA_ FAN2)
(См. стр. 1, № 30)
(3-контактный, CHA_ FAN3)
(См. стр. 1, № 29)

(3-контактный, PWR_ FAN1)
(См. стр. 1, № 1)

Разъемы вентиляторов ЦП
(4-контактный, CPU_ FAN1)
(CM. cTp. 1, № 3)
(3-контактный, CPU_ FAN2)
(См. стр. 1, № 4)

4-контактным разъемом для малошумящего
вентилятора ЦП. Если вы собираетесь подключить
3-контактный
вентилятор охлаждения процессора,
подключайте его к контактам 1-3.
Разъем питания ATX (24-контактный, ATX-PWR1)
(См. стр. 1, № 7)

Эта материнская
плата снабжена
24-контактным
разъемом питания АТХ.
Чтобы использовать
20-контактный
разъем питания АТХ, подключите его вдоль
Разъем питания АТХ 12 В
(8-контактный, ATX12V1)
(См. стр. 1, № 2)

Эта материнская
плата снабжена
8-контактным разъемом питания АТХ 12 В.
Чтобы использовать
4-контактный
разъем питания АТХ, подключите его вдоль
Колодка инфракрасного модуля
(5-контактная, IR1)
(См. стр. 1, № 26)

Эта колодка поддерживает
дополнительную
беспроводную передачу и прием сигналов
инфракрасного модуля.
Колодка
последовательного порта
(9-контактная, COM1)
(См. стр. 1, № 27)

последовательного порта.
1.5 Электронные кнопки
Материнская плата снабжена тремя электронными кнопками: кнопка питания, кнопка перезагрузки и переключатель сброса настроек CMOS, предназначенными для быстрого включения/выключения системы, перезагрузки системы и обнуления значений CMOS.
Кнопка питания
(PWRBTN)
(См. стр. 1, № 17)

Кнопка питания
предназначена для
быстрого включения/
выключения системы.
Кнопка перезагрузки
(RSTBTN)
(См. стр. 1, № 19)

Кнопка перезагрузки
предназначена для
быстрой перезагрузки
системы.
Кнопка сброса настроек
CMOS
(CLRCBTN)
(См. стр. 1, № 13)

Кнопка сброса настроек
CMOS предназначена
для быстрого обнуления
значений CMOS.

Эта функция работает только, если питания компьютера выключено и он отключен от сети питания.
Селекторный
переключатель BIOS
(BIOS_SEL1)
(См. стр. 1, № 14)

Селекторный переключатель
BIOS предназначен для запуска системы с использованием
BIOS A или BIOS B.

Эта материнская плата снабжена двумя микросхемами BIOS — основной BIOS (BIOS_A) и BIOS резервного копирования (BIOS_B), — что повышает уровень защиты и стабильности системы. Обычно система использует основную BIOS. При повреждении или сбое основной BIOS просто установите селекторный переключатель BIOS в положение «В», и при следующем запуске системы будет использоваться резервная BIOS. После этого в утилите настройки UEFI используйте опцию Secure Backup UEFI, чтобы выполнить копирование рабочих файлов BIOS в основную BIOS для обеспечения нормальной работы системы. Для обеспечения безопасности ручное обновление резервной копии BIOS пользователем отключено. Определить, какая BIOS используется в настоящее время, можно по светодиодном индикаторам BIOS (BIOS_A_LED или BIOS_B_LED).
