Z87 Extreme4TB4 - Placa madre ASROCK - Manual de uso y guía de instrucciones gratis

Tipo de producto	Placa base
Marca	ASRock
Modelo	Z87 Extreme4/TB4
Factor de forma	ATX (30,5 x 24,4 cm)
Zócalo del procesador	LGA1150
Chipset	Intel Z87
Tipo de memoria	DDR3 no ECC, sin búfer, doble canal
Capacidad máxima de memoria	32 GB (4 x DDR3 DIMM)
Frecuencias de memoria compatibles	DDR3 2933+(OC)/2800(OC)/2400(OC)/2133(OC)/1866(OC)/1600/1333/1066
Ranuras de expansión	3 x PCIe 3.0 x16 (x16/x8/x4), 1 x PCIe 2.0 x1, 2 x PCI
Gráficos integrados	Intel HD Graphics (a través del procesador), salidas D-Sub, HDMI, DisplayPort/Thunderbolt
Audio	Realtek ALC1150 7.1 canales HD, Purity Sound
Red	Gigabit Ethernet Intel I217V
Almacenamiento SATA	6 x SATA 6 Gb/s (Intel Z87) + 2 x SATA 6 Gb/s (ASMedia), RAID 0/1/5/10
Puertos USB	4 x USB 3.0 (trasero), 2 x USB 2.0 (trasero), 6 x USB 2.0 a través de conectores internos, 1 x USB 3.0 vertical
Thunderbolt	2 puertos Thunderbolt (compatibles con DisplayPort)
BIOS	Dual UEFI AMI (principal + copia de seguridad), selector físico
Alimentación	ATX 24 pines + ATX 12V 8 pines
Peso aproximado	Aproximadamente 1,2 kg
Sistema operativo compatible	Windows 8/8 64 bits, Windows 7/7 64 bits

Preguntas frecuentes - Z87 Extreme4TB4 ASROCK

¿Qué procesadores son compatibles con la placa base ASRock Z87 Extreme4/TB4?

La placa base soporta los procesadores Intel Core i7/i5/i3, Xeon, Pentium y Celeron de 4ª generación (Haswell) con zócalo LGA1150.

¿Qué tipo de memoria RAM puedo usar?

Acepta memoria DDR3 no ECC, sin búfer, en configuración de doble canal. La capacidad máxima es de 32 GB a través de 4 ranuras. Las frecuencias compatibles van desde 1066 MHz hasta 2933 MHz en overclocking.

¿La placa base admite Thunderbolt?

Sí, dispone de dos puertos Thunderbolt en la parte trasera, compatibles con dispositivos Thunderbolt y monitores DisplayPort. La velocidad puede alcanzar 10 Gbit/s.

¿Puedo usar varias tarjetas gráficas?

Sí, soporta AMD CrossFireX (hasta 3 vías) y NVIDIA SLI (hasta 2 vías) a través de las ranuras PCIe 3.0 x16.

¿Cómo actualizar el BIOS?

La placa base tiene dos BIOS (principal y copia de seguridad). Puede actualizar el BIOS a través de la utilidad UEFI o usar la función Secure Backup UEFI. Un selector físico permite cambiar entre los dos chips.

¿Cuáles son los puertos de audio disponibles?

Incluye un códec Realtek ALC1150 de 7.1 canales con salida de audio HD, amplificación de auriculares (hasta 600 Ω) y salida óptica SPDIF. Los conectores jack están ubicados en la parte trasera y en el panel frontal.

¿Es posible overclockear el procesador?

Sí, la placa base está diseñada para overclocking con una alimentación de 12 fases Digi Power, soporte para procesadores K-series desbloqueados y ajustes completos de voltaje en el BIOS.

¿Qué tecnologías de almacenamiento son compatibles?

Los conectores SATA 6 Gbit/s (Intel Z87 y ASMedia) soportan RAID 0, 1, 5, 10, NCQ, AHCI y Hot Plug. Las tecnologías Intel Rapid Storage y Smart Response también están incluidas.

¿Cómo borrar los parámetros CMOS?

Puede usar el puente CLRCMOS1 (pines 2-3 cortocircuitados durante 5 segundos) o el botón Clear CMOS ubicado en la placa base (computadora apagada y desconectada).

¿Cuáles son los indicadores y botones integrados en la placa?

La placa base tiene botones de encendido/reinicio, Clear CMOS y selección de BIOS. Un visualizador Dr Debug y LED para el BIOS activo facilitan el diagnóstico.

MANUAL DE USUARIO Z87 Extreme4TB4 ASROCK

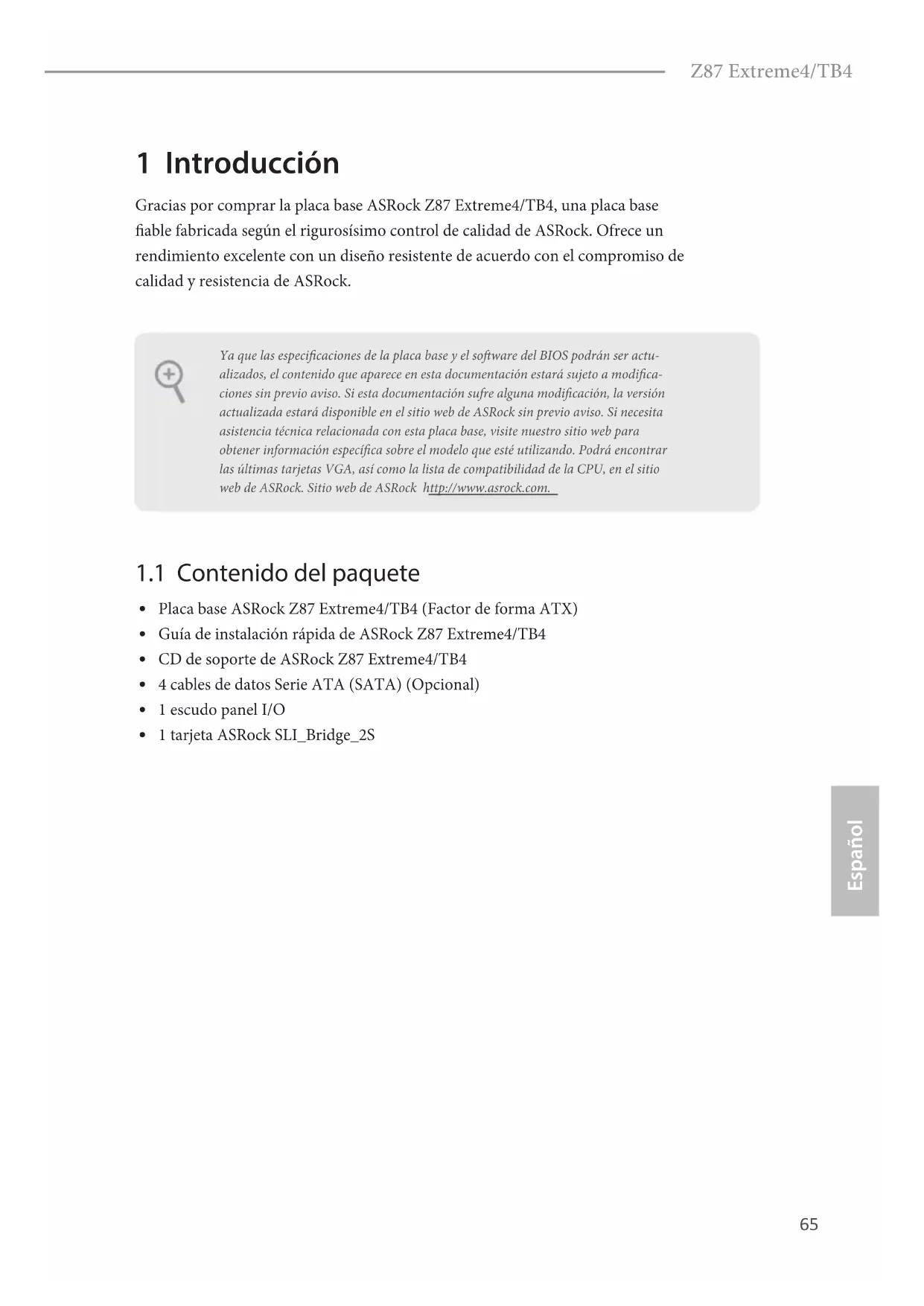

Gracias por comprar la placa base ASRock Z87 Extreme4/TB4, una placa base fiable fabricada según el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento excelente con un diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock.

Ya que las especificaciones de la placa base y el software del BIOS podrán ser actualizados, el contenido que aparece en esta documentación estará sujeto a modificaciones sin previo aviso. Si esta documentación sufre alguna modificación, la versión actualizada estará disponible en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información específica sobre el modelo que esté utilizando. Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.

1.1 Contenido del paquete

• Placa base ASRock Z87 Extreme4/TB4 (Factor de forma ATX)
• Guía de instalación rápida de ASRock Z87 Extreme4/TB4
  • CD de soporte de ASRock Z87 Extreme4/TB4
  • 4 cables de datos Serie ATA (SATA) (Opcional)
  • 1 escudo panel I/O
  • 1 tarjeta ASRock SLI_Bridge_2S

1.2 Especificaciones

Plataforma	Factor de forma ATXDiseño de los Condensadores: Premium Gold (Condensadores de polímero conductor, de alta calidad, 100% fabricados en Japón)
A-Style	Home CloudPurity SoundTMEntrada HDMI
CPU	Compatible con 4.° Generación de Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron® en paquete LGA1150Diseño Digi PowerDiseño de 12 fases de alimentaciónCompatible con la Tecnología de Intel ° Turbo Boost 2.0Compatible con CPU serie K desbloqueada de Intel °Overclocking de rango completo BCLK de ASRock
Conjunto de chips	Intel° Z87
Memoria	Tecnología de memoria de Doble Canal DDR34 ranuras DDR3 DIMMCompatible con memoria no-ECC, sin búfer DDR3 2933+(OC)/2800(OC)/2400(OC)/2133(OC)/1866(OC)/1600/1333/1066Capacidad máxima de la memoria del sistema: 32GB(consulte la ADVERTENCIA)Compatible con Extreme Memory Profile (XMP)1.3/1.2 de Intel°Ranura sin distorsión
Ranura de expansión	3 ranuras PCI Express 3.0 x16 (PCIE1/PCIE3/PCIE4: simple a x16 (PCIE1); dual a x8 (PCIE1) / x8 (PCIE3); triple a x8 (PCIE1) / x4 (PCIE3) / x4 (PCIE4))1 ranura PCI Express 2.0 x12 ranuras PCICompatible con AMD Quad CrossFireXTM, 3-Way Cross-FireXTM y CrossFireXTMCompatible con NVIDIA® Quad SLITM y SLITM

Gráficos

• La Tecnología visual integrada de gráficos HD de Intel® y las salidas de VGA son compatibles únicamente con procesadores con GPU integrado.
• Compatible con la Tecnología visual integrada de gráficos HD de Intel®: Intel® Quick Sync Video con AVC, MVC (S3D) y MPEG-2 Full HW Encode1, Intel® InTruTM 3D, Intel® Clear Video HD Technology, Intel® InsiderTM, Intel® HD Graphics 4400/4600
• Pixel Shader 5.0, DirectX 11.1
• Memoria compartida máxima: 1792MB
• Tres opciones de salida VGA: D-Sub, Puertos HDMI y DisplayPort/Thunderbolt
• Compatible con monitores triples
• Admite la tecnología HDMI con una resolución máxima de 4K x 2K (4096x2304) @ 24 Hz
• Compatible con D-Sub con máxima resolución hasta 1920x1200 @ 60Hz
• Compatible con DisplayPort/Thunderbolt con máxima resolución de hasta 4K × 2K (4096x2304) @ 24Hz
• Compatible con Auto Lip Sync, Deep Color (12bpc), xvYCC y HBR (audio de alta velocidad de bits) con HDMI (requiere un monitor compatible con HDMI)
• Compatible con función HDCP con puertos HDMI y DisplayPort/Thunderbolt
• Compatible con reproducción Blu-ray (BD) Full HD de 1080p con puertos HDMI y DisplayPort/Thunderbolt
• Compatible con una velocidad de transferencia de datos de hasta 10 Gbps por el puerto Thunderbolt
• Permite una conexión en serie de hasta 6 dispositivos Thunderbolt

Audio

• 7.1 Audio CH HD con Protección de contenido (Realtek ALC1150 Audio Codec)
• Compatible con audio Blu-ray Premium

• Compatible con Purity Sound ^TM

• 115dB SNR DAC con amplificador diferencial

• Amplificador de auriculares de alta calidad TI® NE5532 (admite auriculares de hasta 600 ohmios)
• Tecnología Direct Drive
• Cubierta protectora de EMI (interferencias electromagnéticas)
• Protección de aislamiento PCB (circuito impreso)
  • Compatible con DTS Connect

LAN

• LAN Gigabit 10/100/1000 Mb/s

• Giga PHY Intel® I217V

- Compatible con la Tecnología Remote Wake de Intel®

• Compatible con Wake-On-LAN

- Compatible con Ethernet de consumo eficiente de energía 802.3az

- Compatible con PXE

Panel

trasero I/O

• 1 puerto de ratón/teclado PS/2

• 1 puerto D-Sub

• 1 puerto de salida HDMI

• 1 puerto de entrada HDMI

- 1 entrada de DisplayPort para puerto Thunderbolt (TBT1 solamente para prueba)

- 2 puertos Thunderbolt (compatibles con dispositivos Thunderbolt o monitores DisplayPort)

• 1 puerto de salida SPDIF óptica

- 1 conector eSATA

• 2 puertos USB 2.0

• 4 puertos USB 3.0 (Concentrador ASMedia)

- 1 puerto LAN RJ-45 con LED (ACT/LINK LED y SPEED LED)

- Conector de audio HD: Altavoz trasero / Central / Graves / Entrada de línea / Altavoz frontal / Micrófono

Alma-

cenami-

ento

- 6 conectores SATA3 de 6,0 Gb/s de Intel® Z87, compatibles con RAID (RAID 0, RAID 1, RAID 5, RAID 10, Tecnología Rapid Storage 12 de Intel y Tecnología Smart Response de Intel), NCQ, AHCI y Hot Plug.

- 2 conectores SATA3 de 6,0 Gb/s de ASMedia ASM1061, compatibles con NCQ, AHCI y Hot Plug (el conector SATA3_A2 se comparte con el puerto eSATA)

- 1 conector eSATA de ASMedia ASM1061, compatible con NCQ, AHCI, Hot Plug y Multiplicador de puertos

Conectores

• 1 cabezal IR

• 1 cabezal de puerto COM

- 1 cabezal de indicador LED de alimentación

- 2 conectores de ventilador de la CPU (1 de 4 pines y 1 de 3 pines)

- 3 conectores de ventilador del chasis (1 de 4 pines y 2 de 3 pines)

• 1 conector de ventilador de alimentación (de 3 pines)
• 1 conector de alimentación ATX de 24 pines
• 1 conector de alimentación de 8 pines y 12V (conector de alimentación de alta densidad)
  • 1 conector de audio del panel frontal
  • 3 cabezales USB 2.0 (compatibles con 6 puertos USB 2.0)
  • 1 USB 3.0 vertical de tipo A
  • 1 cabezal USB 3.0 (compatible con 2 puertos USB 3.0)
  • 1 Dr. Debug con indicador LED
• 1 interruptor de alimentación con indicador LED
• 1 interruptor de reseteo con indicador LED
  • 1 interruptor de borrado CMOS
  • 1 interruptor de selección de BIOS

Función del BIOS

• 2 BIOS Legal UEFI AMI de 64Mb compatibles con interfaz gráfica de usuario multilingüe (1 BIOS Principal y 1 BIOS de copia de seguridad)
• Compatible con tecnología UEFI de copia de seguridad segura
• Eventos de reactivación conformes con ACPI 1.1
  • Compatible con SMBIOS 2.3.1
  • Multiajuste de voltaje de CPU, DRAM, PCH 1,05V, PCH 1,5V

CD de soporte

- Controladores, Utilidades, Software AntiVirus (Versión de prueba), Versión de prueba de CyberLink MediaEspresso 6.5, Explorador y Barra de herramientas de Google Chrome, Start8, MeshCentral y Splashtop Streamer

Monitor del

• Método de sensor de temperatura de la CPU/Chasis
• Tacómetro del ventilador de alimentación/CPU/Chasis
• Ventilador silencioso de la CPU/Chasis (permite ajustar automáticamente la velocidad del ventilador del chasis mediante la temperatura de la CPU)
  • Control multivelocidad del ventilador de la CPU/Chasis
  • Control del voltaje: +12V, +5V, +3,3V, CPU Vcore

so

- Compatible con Microsoft® Windows® 8 / 8 de 64 bits / 7 / 7 de 64 bits

Certifica- ciones

- FCC, CE, WHQL - Compatible con ErP/EuP (requiere toma de alimentación compatible con ErP/EuP)

* Para obtener más información acerca del producto, visite nuestro sitio web: http://www.asrock.com

Tenga en cuenta que existen ciertos riesgos relacionados con el overclocking (sobreaceleración), incluyendo el ajuste de la configuración del BIOS, aplicando la Tecnología overcloking no vinculada o utilizando las herramientas de overclocking de tercera parte. El overclocking podría afectar la estabilidad de su sistema o incluso dañar los componentes y dispositivos de su sistema. Si lo realiza, todos los riesgos y gastos derivados del overclocking serán de su entera responsabilidad. No nos hacemos responsables de posibles daños producidos por el overclocking.

Debido a las limitaciones, el tamaño real de la memoria podrá ser inferior a 4GB para reservar espacio para el uso del sistema en sistemas operativos Windows* de 32 bits. Los sitemas operativos Windows* de 64 bits no tienen estas limitaciones. Podrá utilizar XFast RAM de ASRock para usar la memoria que Windows* no puede utilizar.

1.3 Instalación de los puentes

La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los pines, el puente queda “Corto”. Si no coloca la tapa de puente en los pines, el puente queda “Abierto”. La ilustración muestra un puente de 3 pines cuyo pin 1 y pin 2 son “Cortos” cuando se coloca una tapa de puente en estos 2 pines.

Puente de borrado de CMOS

(CLRCMOS1)

(consulte la pág.1, N.º 15)

Borrado de CMOSPredeterminado

CLRCMOS1 le permite borrar los datos del CMOS. Para borrar y restablecer los parámetros del sistema a los valores predeterminados de instalación, apague el ordenador y desenchufe el cable de alimentación de la toma de alimentación. Después de esperar 15 segundos, utilice un tapa de puente para acortar el pin2 y el pin3 en el CLRCMOS1 durante 5 segundos. Sin embargo, no borre el CMOS justo después de que haya actualizado el BIOS. Si necesita borrar el CMOS cuando acabe de actualizar el BIOS, deberá arrancar el sistema primero y, a continuación, deberá apagarlo antes de que realice el borrado del CMOS. Tenga en cuenta que la contraseña, la fecha, la hora y el perfil de usuario predeterminado serán eliminados únicamente si se retira la pila del CMOS.

El botón de borrado CMOS tiene la misma función que el puente de borrado de CMOS.

1.4 Conectores y cabezales incorporados

Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base.

Cabezal del panel del sistema (PANEL1 de 9 pines) (consulte la pág.1, N.º 21)

Conecte el interruptor de alimentación, restablezca el interruptor y el indicador del estado del sistema del chasis a los valores de este cabezal, según los valores asignados a los pines como se indica a continuación. Cerciórese de cuáles son los pines positivos y los negativos antes de conectar los cables.

PWRBTN (Interruptor de alimentación):

Conéctelo al interruptor de alimentación del panel frontal del chasis. Deberá configurar la forma en la que su sistema se apagará mediante el interruptor de alimentación.

RESET (Interruptor de reseteo):

Conéctelo al interruptor de reseteo del panel frontal del chasis. Pulse el interruptor de reseteo para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma normal.

PLED (Indicador LED de la alimentación del sistema):

Conéctelo al indicador de estado de la alimentación del panel frontal del chasis. El indicador LED permanece encendido cuando el sistema está funcionando. El indicador LED parpadea cuando el sistema se encuentra en estado de suspensión S1/S3. El indicador LED se apaga cuando el sistema se encuentra en estado de suspensión S4 o está apagado (S5).

HDLED (Indicador LED de actividad en el disco duro):

Conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El indicador LED permanece encendido cuando el disco duro está leyendo o escribiendo datos.

El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel frontal consta principalmente de: interruptor de alimentación, interruptor de reseteo, indicador LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc. Cuando conecte su módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones de los cables y los pines coinciden correctamente.

Cabezal de indicador LED de alimentación (PLED1 de 3 pines) (consulte la pág.1, N.º 20)

Conectores Serie ATA3 (SATA3_0_1: consulte la pág.1, N.º 10) (SATA3_2_3: consulte la pág.1, N.º 11) (SATA3_4_5: consulte la pág.1, N.º 12) (SATA3_A1_A2: consulte la pág.1, N.º 9)

SATA3 0 1SATA34A15SATA323

Conecte el indicador LED de alimentación del chasis a este cabezal para indicar el estado de alimentación del sistema.

Estos ocho conectores SATA3 son compatibles con cables de datos SATA para dispositivos de almacenamiento interno con una velocidad de transferencia de datos de hasta 6,0 Gb/s. Si se ha conectado el puerto eSATA en el panel trasero I/O, no funcionará el puerto interno SATA3_A2. Para reducir el tiempo de arranque, utilice puertos SATA Z87 de Intel® (SATA3_0) con sus dispositivos de arranque.

Cabezales USB 2.0 (USB2_3 de 9 pines) (consulte la pág.1, N.º 23) (USB4_5 de 9 pines) (consulte la pág.1, N.º 24) (USB6_7 de 9 pines) (consulte la pág.1, N.º 25)

Además de dos puertos USB 2.0 en el panel I/O, esta placa base contiene tres cabezales. Cada cabezal USB 2.0 admite dos puertos.

Cabezales USB 3.0 (USB3_4_5 de 19 pines) (consulte la pág.1, N.° 8)

(USB3_6) (consulte la pág.1, N.º 22)

Además de cuatro puertos USB 3.0 en el panel de E/S, esta placa base cuenta con una base de conexiones y un puerto. Cada cabezal USB 3.0 admite dos puertos.

Cabezal de audio del panel frontal (HD_AUDIO1 de 9 pines) (consulte la pág.1, N.º 28)

Este cabezal se utiliza para conectar dispositivos de audio al panel de audio frontal.

1. El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual y en el manual del chasis para instalar su sistema.
2. Si utiliza un panel de audio AC'97, colóquelo en el cabezal de audio del panel frontal siguiendo los pasos que se describen a continuación:

A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).
D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesario que los conecte en el panel de audio AC'97.
E. Para activar el micrófono frontal, vaya a la ficha "micrófono frontal" (FrontMic) en el panel de control de Realtek y ajuste el "Volumen de grabación" (Recording Volume).

Cabezal de altavoces del chasis

(SPEAKER1 de 4 pines) (consulte la pág.1, N.º 18)

Conecte el altavoz del chasis a este cabezal.

Conectores del ventilador de alimentación y del chasis

(CHA_FAN1 de 4 pines) (consulte la pág.1, N.º 16)

Conecte los cables del ventilador a los conectores del ventilador y haga coincidir el cable negro con el pin de conexión a tierra.

(CHA_FAN2 de 3 pines) (consulte la pág.1, N.º 30)

(CHA_FAN3 de 3 pines) (consulte la pág.1, N.º 29)

(PWR_FAN1 de 3 pines) (consulte la pág.1, N.º 1)

Conectores del ventilador de la CPU

(CPU_FAN1 de 4 pines) (consulte la pág.1, N.º 3)

(CPU_FAN2 de 3 pines) (consulte la pág.1, N.º 4)

Esta placa base contiene un conector de ventilador (ventilador silencioso) de CPU de 4 pines. Si tiene pensando conectar un ventilador de CPU de 3 pines, conéctelo al Pin 1-3.

Conector de alimentación ATX

(ATXPWR1 de 24 pines) (consulte la pág.1, N.º 7)

Esta placa base contiene un conector de alimentación ATX de 24 pines. Para utilizar una toma de alimentación ATX de 20 pines, conéctela en los Pines del 1 al 13.

Conector de alimentación ATX de 12V

(ATX12V1 de 8 pines) (consulte la pág.1, N.º 2)

Esta placa base contiene un conector de alimentación ATX de 12V y 8 pines. Para utilizar una toma de alimentación ATX de 4 pines, conéctela en los Pines del 1 al 5.

Cabezal de módulo infrarrojo

(IR1 de 5 pines) (consulte la pág.1, N.º 26)

Este cabezal admite un módulo infrarrojo opcional de transmisión y recepción inalámbrico.

Cabezal de puerto serie (COM1 de 9 pines)

(consulte la pág.1, N.º 27)

Este cabezal COM1 admite un módulo de puerto serie.

1.5 Interruptores inteligentes

La placa base contiene tres interruptores inteligentes: Interruptor de alimentación, interruptor de reseteo e interruptor de borrado de CMOS; que permiten a los usuarios encender y apagar rápidamente el sistema, resetearlo o borrar los valores de CMOS.

Interruptor de

alimentación

(PWRBTN)

(consulte la pág.1, N.º 17)

El interruptor de

alimentación permite a los usuarios encender y apagar rápidamente el sistema.

Interruptor de reseteo

(RSTBTN)

(consulte la pág.1, N.º 19)

El interruptor de reseteo

permite a los usuarios resetear rápidamente el sistema.

Interruptor de borrado de

CMOS

(CLRCBTN)

(consulte la pág.1, N.º 13)

El interruptor de borrado

de CMOS permite a los

usuarios borrar rápida-

mente los valores de CMOS.

Esta función podrá utilizarla únicamente cuando apague su ordenador y desconecte la corriente.

Interruptor de selección

del BIOS

(BIOS_SEL1)

(consulte la pág. 1, N.º 14)

El interruptor de selección del

BIOS permite arrancar el sistema desde el BIOS A o el BIOS B.

Esta placa base contiene dos chips de BIOS, un BIOS principal (BIOS_A) y un BIOS de copia de seguridad (BIOS_B), que aumentan la seguridad y la estabilidad de su sistema. Normalmente, el sistema funcionará con el BIOS principal. Sin embargo, si el BIOS principal está dañado de alguna forma, deberá simplemente cambiar el interruptor de selección del BIOS a la posición "B". De esta forma, el sistema arrancará desde el BIOS de copia de seguridad la próxima vez que lo inicie. Después, utilice "Secure Backup UEFI" (copia de seguridad segura de UEFI) en "UEFI Setup Utility" (herramienta de configuración de UEFI) para duplicar una copia de trabajo de los archivos del BIOS en el BIOS principal con el objetivo de garantizar que el sistema funcione correctamente. Por cuestiones de seguridad, los usuarios no pueden actualizar el BIOS de copia de seguridad manualmente. Los usuarios deberán consultar los indicadores LED del BIOS (BIOS_A_LED o BIOS_B_LED) para identificar qué BIOS está activado en ese momento.

1 Введение

(consultar p.1, N.° 15)

Terminal do painel de sistema (PAINEL1 de 9 pinos) (consultar p.1, N.º 21)

Conectores ATA3 de série (SATA3_0_1: consultar p.1, N.º 10) (SATA3_2_3: consultar p.1, N.º 11) (SATA3_4_5: consultar p.1, N.º 12) (SATA3_A1_A2: consultar p.1, N.º 9)

SATA3 0 1SATAA34A5 SATA3 2 3

Terminais USB 2.0 (USB2_3 de 9 pinos) (consultar p.1, N.° 23) (USB4_5 de 9 pinos) (consultar p.1, N.° 24) (USB6_7 de 9 pinos) (consultar p.1, N.° 25)

(USB3_6) (consultar p.1, N.° 22)

Terminal de áudio do painel frontal (HD_AUDIO1 de 9 pinos) (consultar p.1, N.º 28)

(SPEAKER1 de 4 pinos) (consultar p.1, N.º 18)

(CHA_FAN2 de 3 pinos) (consultar p.1, N.º 30)

(CHA_FAN3 de 3 pinos) (consultar p.1, N.º 29)

(PWR_FAN1 de 3 pinos) (consultar p.1, N.º 1)

Terminal do módulo de infra-vermelhos (IR1 de 5 pinos) (consultar p.1, N.º 26)

Terminal de porta de série (COM1 de 9 pinos) (consultar p.1, N.º 27)
