| 产品类型 | 主板 |
| 品牌 | ASRock |
| 型号 | Z87 Extreme4/TB4 |
| 外形规格 | ATX（30.5 x 24.4 cm） |
| 处理器插槽 | LGA1150 |
| 芯片组 | Intel Z87 |
| 内存类型 | DDR3 非ECC、无缓冲、双通道 |
| 最大内存容量 | 32 GB（4 x DDR3 DIMM） |
| 支持的内存频率 | DDR3 2933+(OC)/2800(OC)/2400(OC)/2133(OC)/1866(OC)/1600/1333/1066 |
| 扩展插槽 | 3 x PCIe 3.0 x16（x16/x8/x4），1 x PCIe 2.0 x1，2 x PCI |
| 集成显卡 | Intel HD Graphics（通过处理器），输出：D-Sub、HDMI、DisplayPort/Thunderbolt |
| 音频 | Realtek ALC1150 7.1声道高清音频，Purity Sound |
| 网络 | 英特尔 I217V 千兆以太网 |
| SATA存储 | 6 x SATA 6 Gb/s（英特尔 Z87）+ 2 x SATA 6 Gb/s（ASMedia），RAID 0/1/5/10 |
| USB端口 | 4 x USB 3.0（后置），2 x USB 2.0（后置），6 x USB 2.0（通过针座），1 x USB 3.0 垂直 |
| Thunderbolt | 2个Thunderbolt端口（兼容DisplayPort） |
| BIOS | 双UEFI AMI（主 + 备份），物理切换开关 |
| 电源接口 | ATX 24针 + ATX 12V 8针 |
| 大约重量 | 约1.2 kg |
| 兼容操作系统 | Windows 8/8 64位，Windows 7/7 64位 |
常见问题 - Z87 Extreme4TB4 ASROCK
用户关于以下问题的提问 Z87 Extreme4TB4 ASROCK
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 主板 免费PDF格式！查找您的手册 Z87 Extreme4TB4 - ASROCK 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 Z87 Extreme4TB4 品牌 ASROCK.
用户手册 Z87 Extreme4TB4 ASROCK
感谢您购买 ASRock Z87 Extreme4/TB4 主板，这是按照 ASRock 一贯严格质量控制标准生产的性能可靠的主板。它提供符合 ASRock 质量和耐久性承诺的精良设计和卓越性能。
由于主板规格和 BIOS 软件可能已更新，因此，本文档的内容可能会随时更改，恕不另行通知。如果本文档有任何修改，则更新的版本将发布在 ASRock 网站上，我们不会另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网站以具体了解所用型号的信息。您也可以在 ASRock 网站上找到最新 VGA 卡和 CPU 支持列表。ASRock 网站 http://www.asrock.com。
1.1 包装清单
- ASRock Z87 Extreme4/TB4 主板（ATX 规格尺寸）
• ASRock Z87 Extreme4/TB4 快速安装指南
• ASRock Z87 Extreme4/TB4 支持光盘 - 4x串行ATA(SATA)数据线（选购）
- 1xI/O面板
- 1 x ASRock SLI_Bridge_2S 卡
1.2 规格
| 平台 | ·ATX规格尺寸 ·优质亮金电容器设计(100%日本造高品质导电性高分子电容器) |
| A-Style | ·家庭云技术 ·115dB超高保真音效 ·HDMI-输入 |
| CPU | ·支持LGA1150封装第4代Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron® ·Digi Power(帝捷)设计 ·12电源相设计 ·支持Intel® Turbo Boost 2.0技术 ·支持Intel® K系列不锁频CPU ·ASRock BCLK全范围超频 |
| 芯片集 | ·Intel® Z87 |
| 内存 | ·双通道DDR3内存技术 ·4 x DDR3 DIMM槽 ·支持DDR3 2933+(OC)/2800(OC)/2400(OC)/2133(OC)/1866(OC)/1600/1333/1066非ECC,非缓冲内存 ·支持系统内存容量:32GB(见“注意”) ·支持Intel® Extreme Memory Profile (XMP)1.3/1.2 ·无失真插槽 |
| 扩充槽 | ·3 x PCI Express 3.0 x16插槽(PCIE1/PCIE3/PCIE4:单:x16(PCIE1);双:x8(PCIE1)/x8(PCIE3);三:x8(PCIE1)/x4(PCIE3)/x4(PCIE4)) ·1 x PCI Express 2.0 x1槽 ·2 x PCI槽 ·支持AMD Quad CrossFireXTM、3向CrossFireXTM和Cross-FireXTM ·支持NVIDIA® Quad SLITM和SLITM |
图形
- 只有 GPU 集成的处理器才支持 Intel® HD Graphics 内置视效和 VGA 输出。
- 支持 Intel® HD Graphics 内置视效 : Intel® 快速同步视频，采用 AVC、MVC (S3D) 和 MPEG-2 Full HW Encode1、Intel® InTruTM 3D、Intel® Clear Video HD 技术、Intel® InsiderTM、Intel® HD Graphics 4400/4600
- Pixel Shader 5.0、DirectX 11.1
- 最大共享内存 1792MB
- 三个 VGA 输出选项：D-Sub、HDMI 和 DisplayPort/Thunderbolt 端口
- 支持三台监视器
- 支持 HDMI 技术，24Hz 时最大分辨率达 4K x 2K (4096x2304)
- 支持 D-Sub, 60Hz 时最大分辨率达 1920x1200
- 支持 DisplayPort/Thunderbolt，24Hz 时最大分辨率达 4K x 2K (4096x2304)
- 通过 HDMI（需要符合规格的 HDMI 监视器）支持 Auto Lip Sync、Deep Color (12bpc), xvYCC 和 HBR（高位速率音频）
- 通过 HDMI 和 DisplayPort/Thunderbolt 端口支持 HDCP 功能
- 通过 HDMI 和 DisplayPort/Thunderbolt 端口支持全高清 1080p Blu-ray (BD) 播放。
- Thunderbolt 端口支持高达 10Gbps 的数据速率
- 支持最多6个Thunderbolt设备菊花链
音频
- 具有内容保护功能的 7.1 CH 高清音频（Realtek ALC1150 音频编解码器）
- 优质 Blu-ray 音频支持
- 支持 115dB 超高保真音效 ^TM
- 115dB SNR DAC，带微分放大器
- TI® NE5532 优质耳放（支持最高 600 Ohms）
- Direct Drive（直接驱动）技术
- EMI 屏蔽罩
- PCB 隔离罩
- 支持 DTS 连接
LAN
• Gigabit LAN 10/100/1000 Mb/s
• Giga PHY Intel® I217V
- 支持 Intel® Remote Wake（远程唤醒）技术
- 支持 Wake-On-LAN（网上唤醒）
- 支持高能效以太网 802.3az
- 支持 PXE
后面板 I/O
- 1xPS/2鼠标 / 键盘端口
- 1 x D-Sub 端口
- 1xHDMI输出端口
- 1xHDMI输入端口
- 1 x 用于 Thunderbolt 端口的 DisplayPort 输入（TBT1 仅用于测试）
- 2 x Thunderbolt 端口（支持 Thunderbolt 设备或 DisplayPort 监视器）
- 1x光学SPDIF输出端口
- 1x eSATA 接口
- 2xUSB2.0端口
- 4 x USB 3.0 端口 (ASMedia Hub)
- 1 x RJ-45 LAN 端口，带 LED（ACT/LINK LED 和 SPEED LED）
- 高清音频插孔：后扬声器 / 中央 / 低音 / 线路输入 / 前扬声器 / 麦克风
存储
- 6 x SATA3 6.0 Gb/s 接口 (Intel® Z87), 支持 RAID (RAID 0、RAID 1、RAID 5、RAID 10、Intel Rapid Storage Technology 12 和 Intel Smart Response Technology)、NCQ、AHCI 和热插拔
- 2 x SATA3 6.0 Gb/s 接口 (ASMedia ASM1061), 支持 NCQ、AHCI 和热插拔 (SATA3_A2 接口与 eSATA 端口共享)
- 1 x eSATA 接口 (ASMedia ASM1061)，支持 NCQ、AHCI 和热插拔和端口复用器
接口
- 1xIR接脚
- 1xCOM端口接脚
- 1x电源LED接脚
- 2x CPU 风扇接口 (1x4针, 1x3针)
-
3x机箱风扇接口(1x4针,2x3针)
-
1x电源风扇接口(3针)
- 1x24针ATX电源接口
- 1x8针12V电源接口（高密度电源接口）
- 1x前面板音频接口
- 3 x USB 2.0 接脚（支持 6 个 USB 2.0 端口）
- 1x垂直A类型USB3.0
- 1 x USB 3.0 接脚（支持 2 个 USB 3.0 端口）
- 1 x Dr. Debug（调试工具），带 LED
- 1x电源开关，带LED
- 1x重置开关，带LED
- 1x清除CMOS开关
- 1x BIOS 选择开关
BIOS 功能特点
- 2 x 64Mb AMI UEFI Legal BIOS，具有多语言 GUI 支持（1 x 主 BIOS 和 1 x 备份 BIOS）
- 支持 Security Backup UEFI 技术
- ACPI 1.1 兼容唤醒事件
- SMBIOS 2.3.1 支持
- CPU、DRAM、PCH 1.05V、PCH 1.5V 电压多次调整（Voltage Multi-adjustment）
支持光盘
- 驱动程序、实用程序、防病毒软件（试用版）、CyberLink MediaEspresso 6.5 试用版、Google Chrome 浏览器和工具栏、Start8、MeshCentral、Splashtop Streamer
硬件
- CPU/机箱温度感测
- CPU/机箱 / 电源风扇转速计
- CPU/机箱静音风扇（可以按照CPU温度自动调整机箱风扇速度）
- CPU/机箱风扇多种速度控制
- 电压监控：+12V、+5V、+3.3V、CPU Vcore
操作系统
- Microsoft® Windows® 8 / 8 64-bit / 7 / 7 64-bit 兼容
认证
- FCC、CE、WHQL - ErP/EuP 支持（需要支持 ErP/EuP 的电源）
* 有关详细产品信息，请访问我们的网站 http://www.asrock.com
须认识到超频会有一定风险，包括调整 BIOS 设置，应用“自由超频技术”，或使用第三方超频工具。超频可能会影响到系统的稳定性，甚至对系统的组件和设备造成损坏。执行这项工作您应自担风险和自己承担费用。我们对由于超频而造成的损坏概不负责。
由于限制原因，实际内存容量可能会小于4GB，以保留给Windows*32-bit操作系统下的系统使用。Windows*64-bit操作系统没有此类限制。您可以使用ASRock XFast RAM来利用Windows*不能使用的内存。
1.3 跳线设置
此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线“短接”。如果这些针脚上没有装跳线帽，跳线“开路”。此图显示3针跳线，当跳线帽装在针脚1和针脚2上，它们“短接”。
清除 CMOS 跳线
(CLRCMOS1)
(见第1页,第15个)
清除 CMOS默认
CLRCMOS1 允许您清除 CMOS 中的数据。要清除和重置系统参数到默认设置，请关闭计算机，从电源上拔下电源线插头。等候 15 秒后，使用跳线帽将 CLRCMOS1 上的针脚 2 和针脚 3 短接 5 秒。但是，请勿在更新 BIOS 后立即清除 CMOS。如果您需要在刚完成 BIOS 更新后清除 CMOS，则必须先启动系统，并在关闭后再执行清除 CMOS 操作。请注意，密码、日期、时间和用户默认配置文件只在卸下 CMOS 电池后才会被清除。
清除 CMOS 按钮具有与清除 CMOS 跳线相同的功能。
1.4 板载接脚和接口
板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这些接脚和接口上将会对主板造成永久性损坏。
系统面板接脚
(9针PANEL1)
(见第1页，第21个)
按照下面的针脚分配，将机箱上的电源开关、重置开关和系统状态指示灯连接到此接脚。在连接线缆前请记下正负针脚。
PWRBTN（电源开关）：
连接到机箱前面板上的电源开关。您可以配置使用电源开关关闭系统的方式。
RESET（重置开关）：
连接到机箱前面板上的重置开关。如果计算机死机，无法执行正常重新启动，按重置开关重新启动计算机。
PLED（系统电源 LED）：
连接到机箱前面板上的电源状态指示灯。系统操作操作时，此 LED 亮起。系统处在 S1/S3 睡眠状态时，此 LED 闪烁。系统处在 S4 睡眠状态或关机 (S5) 时，此 LED 熄灭。
HDLED（硬盘活动 LED）：
连接到机箱前面板上的硬盘活动 LED 指示灯。硬盘正在读取或写入数据时，此 LED 亮起。
前面板设计根据机箱不同而有所差异。前面板模块主要包括电源开关、重置开关、电源LED、硬盘活动LED指示灯、扬声器等。将机箱前面板模块连接到此接脚时，确保连线分配和针脚分配正确匹配。
电源 LED 接脚
(3 针 PLED1)
(见第1页,第20个)
串行 ATA3 接口
(SATA3_0_1:
见第 1 页，第 10 个）
(SATA3_2_3:
见第 1 页，第 11 个）
(SATA3_4_5:
见第 1 页，第 12 个）
(SATA3_A1_A2:
见第 1 页，第 9 个）
请将机箱电源 LED 连接到此接脚以指示系统电源状态。
这八个 SATA3 接口支持最高 6.0 Gb/s 数据传输速率的内部存储设备的SATA 数据线。如果后面I/O 上的 eSATA 端口已连接，则内部 SATA3_A2将不工作。
为最小化引导时间，请将 Intel ^® Z87 SATA 端口(SATA3_0) 用于可引导设备。
USB 2.0 接脚
(9针USB2_3)
(见第1页,第23个)
(9针USB4_5)
(见第1页,第24个)
(9针USB6_7)
(见第1页,第25个)
除 I/O 面板上的两个 USB
2.0 端口外，此主板上还有三个接脚。每个 USB2.0 接脚可以支持两个端□。

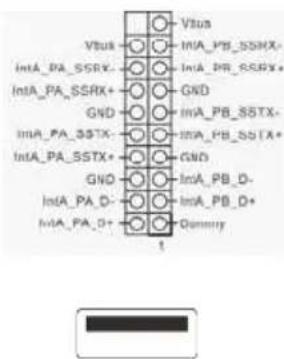

USB 3.0 接脚
(19针USB3_4_5)
(见第1页,第8个)
除 I/O 面板上的四个 USB3.0 端口外，此主板上还有 1 个接脚和一个端口。每个 USB 3.0 接脚可以支持两个端口。
(USB3_6)
(见第1页,第22个)
前面板音频接脚
(9针 HD_AUDIO1)
(见第1页,第28个)
此接脚用于将音频设备连接到前音频面板。
-
高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。请按照我们的手册和机箱手册的说明安装系统。
-
如果您使用 AC'97 音频面板，请按照以下步骤将它安装到前面板音频接脚：
A. 将 Mic_IN (MIC) 连接到 MIC2_L。
B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。
C. 将接地端 (GND) 连接到接地端 (GND)。
D. MIC_RET 和 OUT_RET 只用于高清音频面板。您不需要针对 AC'97 音频面板连接它们。
E. 要启用前麦克风，请转到 Realtek 控制面板上的 “FrontMic”（前麦克风）选项卡，调整 “Recording Volume”（录音音量）。
机箱扬声器接脚
(4 针 SPEAKER1)
(见第1页，第18个)
请将机箱扬声器连接到此接脚。
机箱和电源风扇接口
(4针 CHA_FAN1)
(见第1页，第16个)
请将风扇线连接到风扇接口并使黑线匹配接地针脚。
(3针 CHA_FAN2)
(见第1页，第30个)
(3 针 CHA_FAN3)
(见第1页，第29个)
(3针PWR_FAN1)
(见第1页，第1个)
CPU 风扇接口
(4 针 CPU_FAN1)
(见第1页，第3个)
(3 针 CPU_FAN2)
(见第1页，第4个)
此主板提供 4 针 CPU 风扇（静音风扇）接口。如果您打算连接 3 针 CPU 风扇，请将它连接到针脚 1-3。
ATX 电源接口
(24 针 ATXPWR1)
(见第1页,第7个)
此主板提供 24 针 ATX 电源接口。要使用 20 针 ATX 电源，请沿针脚 1 和针脚 13 插接它。
ATX 12V 电源接口
(8针ATX12V1)
(见第1页,第2个)
此主板提供8针ATX 12V电源接口。要使用4针ATX电源，请沿针脚1和针脚5插接它。
红外线模块接脚
(5 针 IR1)
(见第1页,第26个)
此接脚支持选购的无线发射和接收红外线模块。
串行端口接脚
(9针COM1)
(见第1页,第27个)
此 COM1 接脚支持串行端口模块。
1.5 智能开关
本主板配有三个智能开关：电源开关、重置开关和清除 CMOS 开关，允许用户快速打开 / 关闭系统，重置系统或清除 CMOS 值。
电源开关
(PWRBTN)
(见第1页,第17个)
清除 CMOS 开关允许用户快速清除 CMOS 值。
只有在关闭计算机并拔下电源插头后，才能使用此功能。
BIOS 选择开关
(BIOS_SEL1)
(见第1页,第14个)
BIOS 选择开关 允许系统从 BIOS A 或 BIOS B 中引导。
此主板集成有两个 BIOS 芯片，一个是主 BIOS (BIOS_A)，一个是备用 BIOS (BIOS_B)，可以增强系统的安全性和稳定性。通常，系统使用主 BIOS。但是，如果主 BIOS 损坏，只需将 BIOS 选择开关调到“B”，之后备份 BIOS 将执行下一次系统引导。之后，使用 UEFI Setup Utility 中的“Secure Backup UEFI”将 BIOS 文件的有效副本复制到主 BIOS 以确保系统正常操作。由于安全原因，用户不能手动更新备份 BIOS。用户可以参考 BIOS LED (BIOS_A_LED 或 BIOS_B_LED) 来识别当前哪一个 BIOS 启动。
电子信息產品污染控制標示
依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子信息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之环保使用期限为 10 年。
图一
有毒有害物質或元素的名稱及含量說明
若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格及说明。
| 部件名称铅(Pb) | 有害物质或元素 | |||||
| 镉(Cd)汞(Hg)六价铬(Cr(VI))多溴联苯(PBB)多溴二苯醚(PBDE) | ||||||
| 印刷电路板及电子组件 | X | O | O | O | O | O |
| 外部信号连接头及线材 | X | O | O | O | O | O |
O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定的限量要求以下。
X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准规定的限量要求，然该部件仍符合欧盟指令 2002/95/EC 的规范。
备注：此产品所标示之环保使用年限，系指在一般正常使用状况下。
1 簡介
感謝您購買 ASRock Z87 Extreme4/TB4 主機板，本主機板經 ASRock 嚴格品管製作，是一套讓人信賴的可靠產品。本產品採耐用設計所展現的優異效能，完全符合 ASRock 對品質及耐用度的承諾。
由於主機板規格及 BIOS 軟體可能會更新，所以本文件內容如有變更，恕不另行通知。如本文件有任何修改，可至 ASRock 網站逕行取得更新版本，不另外通知。若您需要與本主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的特定資訊。您也可以在 ASRock 網站找到最新的 VGA 卡及 CPU 支援清單。ASRock 網站 http://www.asrock.com.
1.1 白装阵容
- ASRock Z87 Extreme4/TB4 主機板（ATX 尺寸）
- ASRock Z87 Extreme4/TB4 快速安裝指南
- ASRock Z87 Extreme4/TB4 支援光碟
• 4 x Serial ATA (SATA) 資料纜線（選用） - 1xI/O 面板外罩
- 1x ASRock SLI_Bridge_2S 卡
1.2 規格
| 平台 | ·ATX尺寸 ·黄金級電容設計(100%日本製高品質固態高分子電容) |
| A-Style | ·家庭雲 ·Purity SoundTM 115dB天籟美聲 ·HDMI-In |
| CPU | ·支援第4代Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron® (LGA1150封裝) ·數位電源設計 ·12電源相位設計 ·支援Intel® Turbo Boost 2.0技術 ·支援Intel® K-Series unlocked CPU ·ASRock BCLK全域電壓超頻 |
| 晶片組 | ·Intel® Z87 |
| 記憶體 | ·雙通道DDR3記憶體技術 ·4 x DDR3 DIMM插槽 ·支援DDR3 2933+(OC)/2800(OC)/2400(OC)/2133(OC)/1866(OC)/1600/1333/1066非ECC、無緩衝記憶體 ·最大系統記憶體容量:32GB(請參閱「注意」) ·支援Intel® Extreme Memory Profile (XMP)1.3/1.2 ·無失真插槽 |
| 擴充插槽 | ·3 x PCI Express 3.0 x16插槽(PCIE1/PCIE3/PCIE4:單x16(PCIE1);雙:x8(PCIE1)/x8(PCIE3);三:x8(PCIE1)/x4(PCIE3)/x4(PCIE4)) ·1 x PCI Express 2.0 x1插槽 ·2 x PCI插槽 ·支援AMD Quad CrossFireXTM、3-Way CrossFireXTM及CrossFireXTM ·支援NVIDIA® Quad SLITM及SLITM |
顯示十
- 僅限整合 GPU 的處理器才可支援 Intel® HD Graphics Built-in Visuals 及 VGA 輸出。
- 支援 Intel® HD Graphics Built-in Visuals：轉換 AVC、MVC (S3D) 及 MPEG-2 Full HW Encode1 的 Intel® 高速影像同步轉檔技術、Intel® InTruTM 3D、Intel® Clear Video HD Technology、Intel® InsiderTM、Intel® HD Graphics 4400/4600
- Pixel Shader 5.0, DirectX 11.1
- 最大共用記憶體 1792MB
- 三個 VGA 輸出選項：D-Sub、HDMI 與 DisplayPort/Thunderbolt 連接埠
- 支援三台顯示器
- 支援最高達 4K x 2K (4096x2304) @ 24Hz 解析度的 HDMI 技術
- 支援最高達 1920x1200 @ 60Hz 解析度的 D-Sub
- 支援最高達 4K x 2K (4096x2304) @ 24Hz 解析度的 Display-Port/Thunderbolt
- 支援使用 HDMI（需相容於 HDMI 監視器）的 Auto Lip Sync、Deep Color (12bpc)、xvYCC 及 HBR（高位元率音訊）
- 支援含 DVI-D 及 DisplayPort/Thunderbolt 連接埠的 HDCP 功能
- 支援透過 HDMI 及 DisplayPort/Thunderbolt 連接埠播放 Full HD 1080p Blu-ray (BD)
- 支援使用 Thunderbolt 連接埠時最高可達 10Gbps 的資料傳輸速率
- 最多支援串接6個 Thunderbolt 裝置
音訊
- 7.1 CH HD 音訊含內容保護（Realtek ALC1150 音訊轉碼器）功能
- 高階藍光音訊支援
- 支援 115dB 天籟美聲
- 115dB SNR DAC 及差動放大器
- TI° NE5532 Premium Headset Amplifie (支援最高可達600 Ohms 的耳機)
- 直驅技術
- EMI 遮蔽蓋
- PCB 隔離遮蔽
- 支援 DTS Connect
LAN
• Gigabit LAN 10/100/1000 Mb/s
• Giga PHY Intel ^® I217V
- 支援Intel®遠端喚醒技術
- 支援網路喚醒
- 支援 Energy Efficient Ethernet 802.3az
- 支援 PXE
後面板 I/0
- 1 x PS/2 滑鼠 / 鍵盤連接埠
- 1 x D-Sub 連接埠
- 1xHDMI輸出連接埠
- 1x HDMI 輸入連接埠
- 1 x DisplayPort 輸入用於 Thunderbolt 連接埠 (TBT1 僅供測試之用 )
- 2 x Thunderbolt 連接埠 (支援 Thunderbolt 裝置或 Display-Port 顯示器)
- 1 x 光纖 SPDIF 輸出連接埠
- 1 x eSATA 接頭
- 2 x USB 2.0 連接埠
- 4 x USB 3.0 連接埠 (ASMedia 集線器)
- 1 x RJ-45 LAN 連接埠，含 LED（ACT/LINK LED 及 SPEED LED）
- HD 音訊插孔：後置喇叭 / 中置 / 低音 / 線路輸入 / 前置喇叭 / 麥克風
儲存裝置
- Intel® Z87 的 6 組 SATA3 6.0 Gb/s 接頭支援 RAID（RAID 0、RAID 1、RAID 5、RAID 10、Intel 快速儲存技術 12 及 Intel 智慧反應技術）、NCQ、AHCI 及熱插拔
- ASMedia ASM1061 的 2 組 SATA3 6.0 Gb/s 支援 NCQ、AHCI 及熱插拔功能 (SATA3_A2 接頭與 eSATA 連接埠共用)
- ASMedia ASM1061 的 1 組 eSATA 接頭，支援 NCQ、AHCI 及熱插拔及 Port Multiplier
接頭
- 1 x IR 排針
- 1 x COM 連接埠排針
- 1x電源LED排針
- 2 x CPU 風扇接頭 (1 x 4-pin、1 x 3-pin)
-
3 x 機殼風扇接頭 (1 x 4-pin、2 x 3-pin)
-
1 x 電源風扇接頭 (3-pin)
- 1 x 24 pin ATX 電源接頭
- 1 x 8 pin 12V 電源接頭 (高密度電源接頭)
- 1x前面板音訊接頭
- 3 x USB 2.0 排針 (支援 6 USB 2.0 連接埠)
- 1x直式AUSB3.0
- 1 x USB 3.0 排針 (支援 2 USB 3.0 連接埠)
- 1 x Dr. Debug，含 LED
- 1x電源開關，含LED
- 1x重設開關，含LED
- 1x 清除 CMOS 開關
- 1 x BIOS 選擇開關
BIOS 功能
- 2 x 64Mb AMI UEFI Legal BIOS，具備多國語言 GUI 支援 (1 x 主 BIOS and 1 x 備用 BIOS)
- 支援安全備份 UEFI 技術
- ACPI 1.1 符合喚醒自動開機
- 支援 SMBIOS 2.3.1
- CPU、DRAM、PCH 1.05V、PCH 1.5V 電壓多重調整
支援CD
- 驅動程式、公用程式、防毒軟體（試用版）、CyberLink MediaEspresso 6.5 Trial、Google Chrome 瀏覽器及工具列、Start8、MeshCentral、Splashtop Streamer
硬體
- CPU／機殼溫度感應
- CPU／機殼／電源風扇轉速計
- CPU／機殼靜音風扇（允許按照 CPU 溫度自動調整機殼風扇速度）
- CPU／機殼風扇多重速度控制
- 電壓監控：+12V、+5V、+3.3V、CPU Vcore
作業系統
- 相容 Microsoft® Windows® 8 / 864 位元 / 7 / 764 位元
認證
* 如需產品詳細資訊，請上我們的網站：http://www.asrock.com
請務必理解，超頻可能產生某種程度的風險，其中包括調整 BIOS 中的設定、採用自由超頻技術或使用協力廠商的超頻工具。超頻可能會影響您系統的穩定性，或者甚至會對您系統的元件及裝置造成傷害。您應自行負擔超頻風險及成本。我們對於因超頻所造成的可能損害概不負責。
在 Windows ^® 32 位元作業系統下，因有保留供系統使用記憶體的限制，所以實際記憶體大小可能低於 4GB。Windows ^® 64 位元作業系統則沒有此類限制。您可使用 ASRock XFast RAM 適用 Windows ^® 無法使用的記憶體。

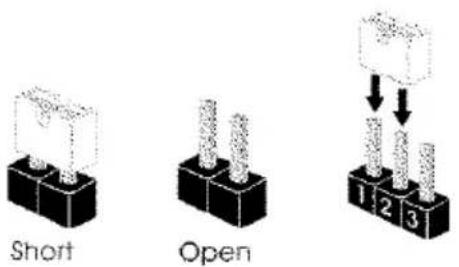

1.3 跳線設定
圖例顯示設定跳線的方式。當跳線帽套在針腳上時，該跳線為「短路」。若沒有跳線帽套在針腳上，該跳線為「開啟」。圖例顯示當3-pin跳線的跳線蓋套在pin1及pin2時，這兩個針腳皆為「短路」。
您可利用 CLRCMOS1 清除 CMOS 中的資料。若要清除及重設系統參數為預設設定，請先關閉電腦電源，再拔下電源供應器的電源線。在等待 15 秒後，請使用跳線帽讓 CLRCMOS1 上的 pin2 及 pin3 短路約 5 秒。不過，請不要在更新 BIOS 後立即清除 CMOS。若您需在更新 BIOS 後立即清除 CMOS，則必須先重新啟動系統，然後於進行清除 CMOS 動作前關機。請注意，只有在取出 CMOS 電池時才會清除密碼、日期、時間及使用者預設設定檔。
清除 CMOS 按鈕擁有與清除 CMOS 跳線相同的功能。
1.4 板载拱針及接頭
板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套在排針及接頭上，將造成主機板永久性的受損。
系統面板排針
(9-pin PANEL1)
(請參閱第1頁，編號21)
請依照以下的針腳排列將機殼上的電源開關、重設開關及系統狀態指示燈連接至此排針。在連接纜線之前請注意正負針腳。
PWRBTN(電源開關):
連接至機殼前面板上的電源開關。您可設定使用電源開關關閉系統電源的方式。
RESET(重設開關):
連接至機殼前面板上的重設開關。若電腦凍結且無法執行正常重新啟動，按下重設開關即可重新啟動電腦。
PLED (系統電源 LED):
連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此 LED 會亮起。系統進入 S1/S3 睡眠狀態時，LED 會持續閃爍。系統進入 S4 睡眠狀態或關機 (S5) 時，LED 會熄滅。
HDLED (硬碟活動 LED):
連接至機殼前面板上的硬碟活動 LED。硬碟正在讀取或寫入資料時，LED 會亮起。
各機殼的前面板設計各有不同。前面板模組主要是由電源開關、重設開關、電源LED、硬碟活動LED、喇叭及其他裝置組成。將機殼前面板模組連接至此排針時，請確定佈線及針腳指派皆正確相符。
電源 LED 排針 (3-pin PLED1) (請參閱第1頁，編號20)
Serial ATA3 接頭 (SATA3_0_1: 請參閱第1頁，編號10) (SATA3_2_3: 請參閱第1頁，編號11) (SATA3_4_5: 請參閱第1頁，編號12) (SATA3_A1_A2: 請參閱第1頁，編號9)
請將機殼電源 LED 連接至此標頭，以指示系統的電源狀態。
這八組 SATA3 接頭皆支援內部儲存裝置的 SATA 資料纜線，最高可達 6.0 Gb/s 資料傳輸率。若連接背後 I/O 上的 eSATA 連接埠，內部 SATA3_A2 將不會作用。 若要達到最短的開機時間，請將 Intel® Z87 SATA 連接埠 (SATA3_0) 作為開機裝置使用。
USB 2.0 排針 (9-pin USB2_3) (請參閱第1頁，編號23) (9-pin USB4_5) (請參閱第1頁，編號24) (9-pin USB6_7) (請參閱第1頁，編號25)
除了 I/O 面板上的兩個 USB 2.0 連接埠外，在本主機板上另外還有三組排針。各 USB 2.0 排針皆可支援兩個連接埠。
USB 3.0 排針 (19-pin USB3_4_5) (請參閱第1頁，編號8)
(USB3_6) (請參閱第1頁，編號22)
除了 I/O 面板上的四個 USB 3.0 連接埠外，在本主機板上還有另外一組排針及一個連接埠。各 USB 3.0 排針皆可支援兩個連接埠。
前面板音訊排針
(9-pin HD_AUDIO1)
(請參閱第1頁，編號28)
本排針適用於連接音訊裝置至前面板音訊。
- 高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。
- 若您使用 AC'97 音訊面板，請按照以下步驟安裝至前面板音訊排針：
A. 將 Mic_IN (MIC) 連接至 MIC2_L。
B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。
C. 將接地 (GND) 連接至接地 (GND)。
D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC'97 音訊面板上連接。
E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整「錄音音量」。
機殼喇叭排針
(4-pin SPEAKER1)
(請參閱第1頁，編號18)
請將機殼喇叭連接至此排針。
機殼及電源風扇接頭
(4-pin CHA_FAN1)
(請參閱第1頁，編號16)
請將風扇纜線連接至風扇接頭，並比對黑線及接地針腳。
(3-pin CHA_FAN2)
(請參閱第1頁，編號30)
(3-pin CHA_FAN3)
(請參閱第1頁，編號29)
(3-pin PWR_FAN1)
(請參閱第1頁，編號1)
CPU 風扇接頭 (4-pin CPU_FAN1) (請參閱第1頁，編號3)
(3-pin CPU_FAN2) (請參閱第1頁，編號4)
本主機板配備 4-Pin CPU 風扇（靜音風扇）接頭。若您計畫連接 3-Pin CPU 風扇，請接至 Pin 1-3。
ATX 電源接頭 (24-pin ATXPWR1) (請參閱第1頁，編號7)
本主機板配備一組 24-pin ATX 電源接頭。 若要使用 20-pin ATX 電源供應器，請插入 Pin 1 及 Pin 13。
ATX 12V 電源接頭 (8-pin ATX12V1) (請參閱第1頁，編號2)
本主機板配備一組 8-pin ATX 12V 電源接頭。若要使用 4-pin ATX 電源供應器，請插入 Pin 1 及 Pin 5。
紅外線模組排針 (5-pin IR1) (請參閱第1頁，編號26)
此排針支援選用的無線傳送及接收紅外線模組。
序列連接埠排針 (9-pin COM1) (請參閱第1頁，編號27)
此 COM1 排針支援序列連接埠模組。
1.5 智慧型開關
主機板設有三個智慧型開關：電源開關、重設開關及清除 CMOS 開關，可讓使用者迅速開啟／關閉系統、重設系統，或清除 CMOS 值。
電源開關
(PWRBTN)
(請參閱第1頁，編號17)
電源開關可讓使用者迅速開啟／關閉系統。
重設開關
(RSTBTN)
(請參閱第1頁，編號19)
重設開關可讓使用者迅速重設系統。
清除 CMOS 開關
(CLRCBTN)
(請參閱第1頁，編號13)
清除 CMOS 開關可讓使用者迅速清除 CMOS 值。
此功能唯有在將電腦關機，拔下電源供應器的插頭時才會作用。
BIOS 選擇開關
(BIOS_SEL1)
(請參閱第1頁，編號14)
BIOS 選擇開關 可讓系統以 BIOS A 或 BIOS B 開機。
本主機板設有兩個板載 BIOS 晶片，分別是主 BIOS (BIOS_A) 與備用 BIOS (BIOS_B)，可增進系統安全及穩定性。一般而言，系統會以主 BIOS 運作。然而，若主 BIOS 損毀或損壞，僅需將 BIOS 選擇開關扳至「B」，備用 BIOS 便會接管下一次的系統開機作業。之後再使用 UEFI 設定公用程式內的「安全備份 UEFI」，將 BIOS 檔案內的工作複本複製到主 BIOS 內，以確保系統正常運作。為了安全的緣故，使用者無法手動更新備份 BIOS。使用者可參考 BIOS LED (BIOS_A_LED 或 BIOS_B_LED)，辨識目前正啟動哪一個 BIOS。
