使用説明書 Z87 Extreme4TB4 ASROCK
+5V DUMMYDUMMYSPEAKER GND +12V FAN_SPEED

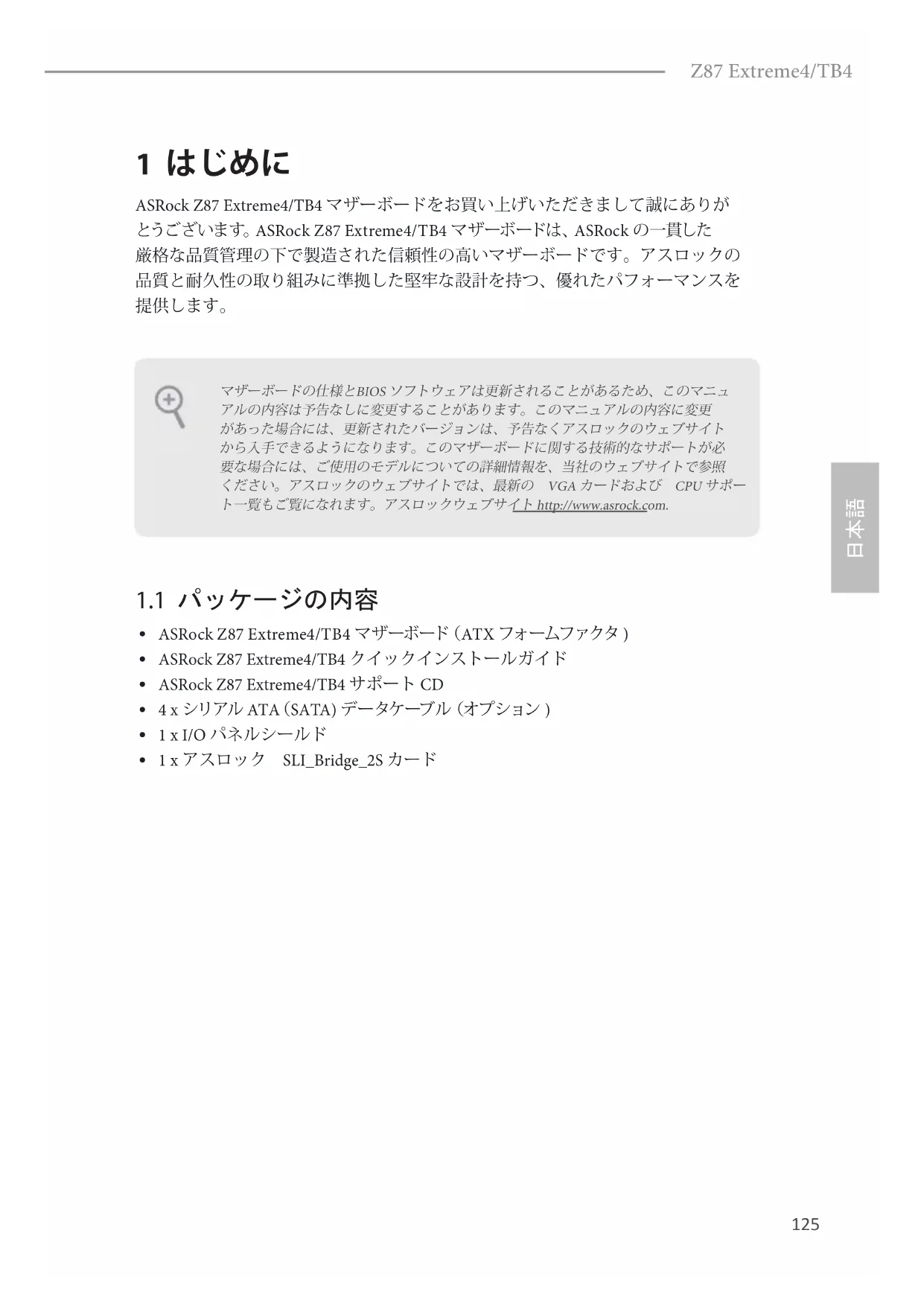

1 はじめに ASRock Z87 Extreme4/TB4 マザーボードをお買い上げいただきまして誠にありが とうございます。ASRock Z87 Extreme4/TB4 マザーボードは、ASRock の一貫した 厳格な品質管理の下で製造された信頼性の高いマザーボードです。アスロックの 品質と耐久性の取り組みに準拠した堅牢な設計を持つ、優れたパフォーマンスを
ASRock Z87 Extreme4/TB4 マザーボード(ATX フォームファクタ )
ASRock Z87 Extreme4/TB4 クイックインストールガイド
ASRock Z87 Extreme4/TB4 サポート CD
4 x シリアル ATA(SATA) データケーブル(オプション )
1 x アスロック SLI_Bridge_2S カード マザーボードの仕様とBIOS ソフトウェアは更新されることがあるため、このマニュアルの内容は予告なしに変更することがあります。このマニュアルの内容に変更があった場合には、更新されたバージョンは、予告なくアスロックのウェブサイトから入手できるようになります。このマザーボードに関する技術的なサポートが必要な場合には、ご使用のモデルについての詳細情報を、当社のウェブサイトで参照ください。アスロックのウェブサイトでは、最新の VGA カードおよび CPU サポート一覧もご覧になれます。アスロックウェブサイト http://www.asrock.com.126
プレミアムゴールドコンデンサー設計(100% 日本製の高 品質導電性高分子コンデンサー ) A スタイル
LGA1150 パッケージでは、第 4 世代の Intel® Core
i7 / i5 / i3 / Xeon® / Pentium® / Celeron® に対応
ターボブースト2.0 テクノロジーをサポート
K シリーズ、アンロック CPU をサポート
ASRock BCLK フルレンジオーバークロッキングに対応
デュアルチャンネル DDR3 メモリテクノロジー
1866(OC)/1600/1333/1066 ノン ECC、アンバッファードメ
システムメモリの最大容量: 32GB(注意を参照 )
エクストリームメモリプロファイル(XMP)1.3/1.2 を
1 x PCI Express 2.0 x1 スロット
をサポートZ87 Extreme4/TB4
Intel®HD グラフィックス内蔵ビジュアルおよび VGA 出力 は、GPU に統合されたプロセッサーのみでサポートされ
Intel®HD グラフィックス内蔵ビジュアルをサポート: AVC、MVC (S3D)、および、MPEG-2 Full HW Encode1 装 備の Intel® クイック・シンク・ビデオ、Intel® InTruTM 3D、 Intel® クリアー・ビデオ HD テクノロジー、Intel® インサイ ダー TM、Intel® HD グラフィックス 4400/4600
3 つの VGA 出力オプション: D-Sub、HDMI ポートと DisplayPort/underbolt ポート
HDMI テクノロジーに対応、最大解像度 4K x 2K (4096x2304) @ 24Hz
D-Sub をサポート。最大解像度 1920x1200 @60Hz
HDMI(HDMI 準拠のモニターが必要 ) では、オートリッ プシンク、ディープカラー(12bpc)、xvYCC、HBR(高ビッ トレートオーディオ ) をサポート
HDMI ポートと DisplayPort/underbolt ポートで HDCP
HDMI ポートと DisplayPort/underbolt ポートで Full HD 1080p Blu-ray (BD) 再生に対応
underbolt ポートで最大 10Gbps のデータ転送速度に対応
最大 6 台の underbolt デバイスのデイジーチェーン接
7.1 CH HD オーディオ、コンテンツプロテクション付き
(Realtek ALC1150 オーディオコーデック )
- 差動アンプによる 115dB SNR DAC - TI® NE5532 プレミアムヘッドセットアンプ(最大 600 Ohms のヘッドセットに対応 ) - ダイレクトドライブテクノロジー - EMI シールドカバー - PCB 分離シールド
ギガビット LAN 10/100/1000 Mb/ 秒
Intel® リモートウェイクテクノロジーをサポート
エネルギー効率のよいイーサネット 802.3az をサポート
1 x PS/2 マウス / キーボードポート
1 x underbolt ポート用の DisplayPort 入力(TBT1 はテ
2 x underbolt ポート(underbolt デバイスまたは Dis- playPort モニターに対応します )
4 x USB 3.0 ポート(ASMedia ハブ )
LED 付き 1 x RJ-45 LAN ポート(ACT/LINK LED と SPEED LED)
HD オーディオジャック: リアスピーカー / センター / バ ス / ラインイン / フロントスピーカー / マイク
6 x Intel® Z87 の SATA3 6.0 Gb/s コネクタ、RAID(RAID 0、 RAID 1、RAID 5、RAID 10、Intel ラピッド・ストレージ・テ クノロジー 12、および、Intel スマート・レスポンス・テクノ ロジー )、NCQ、AHCI、およびホットプラグ機能に対応
2 x ASMedia ASM1061 の SATA3 6.0 Gb/s コネクタ、
NCQ、AHCI、および、ホットプラグ機能に対応(SATA3_
A2 コネクタは eSATA ポートと共有します )
1 x ASMedia ASM1061 の eSATA コネクタ、NCQ、AHCI、 ホットプラグ機能、およびポートマルチプライヤ機能に対
2 x CPU ファインコネクター(1 x 4 ピン、1 x 3 ピン )
3 x シャーシファンコネクター(1 x 4 ピン、2 x 3 ピン )Z87 Extreme4/TB4
1 x 電源ファンコネクター(3 ピン )
1 x 24 ピン ATX 電源コネクター
1 x 8 ピン 12V 電源コネクター(高密度電源コネクター )
3 x USB 2.0 ヘッダー(6 つの USB 2.0 ポートをサポート )
1 x USB 3.0 ヘッダー(2 つの USB 3.0 ポートをサポート )
1 x BIOS 選択スイッチ BIOS 機能
2 x 64Mb AMI UEFI Legal BIOS、多言語 GUI 対応(1 x メ イン BIOS と 1 x バックアップ BIOS)
セキュアバックアップ UEFI テクノロジーに対応
ACPI 1.1 準拠のウェイクアップイベント
ドライバー、ユーティリティ、アンチウイルスソフトウェア(ト ライアル版 )、CyberLink MediaEspresso 6.5 トライアル、 Google Chrome ブラウザー、ツールバー、Start8、Mesh- Central、Splashtop Streamer
CPU/ シャーシ / 電源ファンタコメーター
CPU/ シャーシ静音ファン(CPU 温度によるシャーシファ ン速度の自動調整可能 )
Microso® Windows® 8 / 8 64 ビット / 7 / 7 64 ビット準拠
ErP/EuP Ready(ErP/EuP ready 電源が必要です )130
BIOS 設定の調整、アンタイドオーバークロックテクノロジーの適用、サードパー ティのオーバークロックツールの使用などを含む、オーバークロックには、一定 のリスクを伴いますのでご注意ください。オーバークロックするとシステムが不 安定になったり、システムのコンポーネントやデバイスが破損することがありま す。ご自分の責任で行ってください。弊社では、オーバークロックによる破損の責 任は負いかねますのでご了承ください。
- 商品詳細については、当社ウェブサイトをご覧ください。http://www.asrock.com Windows® 32 ビットオペレーティングシステムでの、システム使用に割り当てられ た実際のメモリサイズは制限のため、4GB 未満のことがあります。Windows® 64 ビットのオペレーティングシステムでは、そのような制限はありません。Windows® では使えないメモリを使用するために、ASRock XFast RAM を使用することがで きます。Z87 Extreme4/TB4
このイラストは、ジャンパーの設定方法を示しています。ジャンパーキャップがピ ンに被さっていると、ジャンパーは「ショート」です。ジャンパーキャップがピンに 被さっていない場合には、ジャンパーは「オープン」です。この図は 3 ピンのジャ ンパーを表し、ジャンパーキャップがピン 1 とピン 2 に被さっているとき、これら のピンは「ショート」です。 CMOS クリアジャンパー (CLRCMOS1) (p.1、No. 15 参照 ) CLRCMOS1は、CMOS のデータをクリアすることができます。クリアして、デフォ ルト設定にシステムパラメーターをリセットするには、コンピューターの電源を 切り、電源から電源コードを抜いてください。15 秒待ってから、CLRCMOS1 の ピン 2 とピン 3 をジャンパーキャップを使って 5 秒間ショートします。ただし、
BIOS をアップデートした直後に、CMOS をクリアしないでください。BIOS をアッ
プデート後、CMOS をクリアする必要があれば、最初にシステムを起動し、それ から CMOS クリアアクションを行う前にシャットダウンしてください。パスワー ド、日付、時間、ユーザーのデフォルトプロファイルは、CMOS の電池を取り外し た場合にのみ、消去されることにご注意ください。 CMOS のクリアデフォルト クリア CMOS ボタンは、クリア CMOS ジャンパーと同じ機能です。132
1.4 オンボードのヘッダーとコネクター
システムパネルヘッダー (9 ピンパネル 1) (p.1、No. 21 参照 ) 電源スイッチを接続し、 スイッチをリセットし、下 記のピン割り当てに従っ て、シャーシのシステムス テータス表示ランプをこ のヘッダーにセットしま す。ケーブルを接続すると きには、ピンの+と−に気
PWRBTN(電源スイッチ ): シャーシ前面パネルの電源スイッチに接続してください。電源スイッチを使用して、 システムをオフにする方法を設定できます。 RESET(リセットスイッチ ): シャーシ前面パネルのリセットスイッチに接続してください。コンピューターがフ リーズしたり、通常の再起動を実行できない場合には、リセットスイッチを押して、 コンピューターを再起動します。 PLED(システム電源 LED): シャーシ前面パネルの電源ステータスインジケーターに接続してください。システ
ム稼働中は、LED が点灯します。システムが S1/S3 スリープ状態の場合には、LED
は点滅を続けます。システムが S4 スリープ状態または電源オフ(S5) のときには、 LED はオフです。 HDLED(ハードドライブアクティビティ LED): シャーシ前面パネルのハードドライブアクティビティ LED に接続してください。 ハードドライブのデータを読み取りまたは書き込み中に、LED はオンになります。 前面パネルデザインは、シャーシによって異なることがあります。前面パネルモ ジュールは、主に電源スイッチ、リセットスイッチ、電源 LED、ハードドライブアク ティビティLED、スピーカーなどから構成されます。シャーシの前面パネルモジュー ルとこのヘッダーを接続する場合には、配線の割り当てと、ピンの割り当てが正し く合致していることを確かめてください。 オンボードヘッダーとコネクターはジャンパーではありません。これらヘッダーとコ ネクターにはジャンパーキャップを被せないでください。ヘッダーおよびコネクター にジャンパーキャップを被せると、マザーボードに永久損傷が起こることがありま す。Z87 Extreme4/TB4
電源 LED ヘッダー (3 ピン PLED1) (p.1、No. 20 参照 )
タスを表示するために、 シャーシ電源 LED をこ のヘッダーに接続してく
(SATA3_0_1: p.1、 No. 10 参照 ) (SATA3_2_3: p.1、No. 11 参照 ) (SATA3_4_5: p.1、No. 12 参照 ) (SATA3_A1_A2: p.1、No. 9 参照 ) これら 8 つの SATA3 コ ネクタは、最高 6.0 Gb/s
部ストレージデバイス用 の SATA データケーブ ルに対応します。eSATA ポートが背面 I/O に接続 されている場合は、内部 SATA3_A2 は機能しませ
Intel® Z87 SATA ポート (SATA3_0) を使用しま
USB 2.0 ヘッダー (9 ピン USB2_3) (p.1、No. 23 参照 ) (9 ピン USB4_5) (p.1、No. 24 参照 ) (9 ピン USB6_7) (p.1、No. 25 参照 )
マザーボードには 3 つの ヘッダーがあります。各 USB 2.0 ヘッダーは、2 つ のポートをサポートでき
USB 3.0 ヘッダー (19 ピン USB3_4_5) (p.1、No. 8 参照 ) (USB3_6) (p.1、No. 22 参照 )
マザーボードには 1 つの ヘッダーと 1 つのポート が装備されています。各 USB 3.0 ヘッダーは、2 つ のポートをサポートでき
(9 ピン HD_AUDIO1) (p.1、No. 28 参照 ) このヘッダーは、フロント オーディオパネルにオー ディオデバイスを接続す
(4 ピン SPEAKER1) (p.1、No. 18 参照 ) シャーシスピーカーはこ のヘッダーに接続してく
(4 ピン CHA_FAN1) (p.1、No. 16 参照 ) (3 ピン CHA_FAN2) (p.1、No. 30 参照 ) (3 ピン CHA_FAN3) (p.1、No. 29 参照 ) (3 ピン PWR_FAN1) (p.1、No. 1 参照 ) ファンケーブルはファン コネクターに接続し、黒 線とアースピンを合わせ
1. ハイディフィニションオーディオはジャックセンシングをサポートしていますが、
正しく機能するためには、シャーシのパネルワイヤーが HDA をサポートしてい ることが必要です。お使いのシステムを取り付けるには、当社のマニュアルおよ びシャーシのマニュアルの指示に従ってください。
2. ACʼ97 オーディオパネルを使用する場合には、次のステップで、前面パネルオー
ディオヘッダーに取り付けてください。 A. Mic_IN (MIC) を MIC2_L に接続します。 B. Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を OUT2_L に接続します。
C. アース (GND) をアース (GND) に接続します。
D. MIC_RET と OUT_RET は、HD オーディオパネル専用です。ACʼ97 オーディ オパネルではこれらを接続する必要はありません。 E. フロントマイクを有効にするには、Realtek コントロールパネルの「FrontMic」 タブで、「録音音量」を調整してください。Z87 Extreme4/TB4
CPU ファンコネクター (4 ピン CPU_FAN1) (p.1、No. 3 参照 ) (3 ピン CPU_FAN2) (p.1、No. 4 参照 ) このマザーボードは 4 ピ ン CPU ファン ( 静音ファ ン ) コネクターを提供し ます。3 ピンの CPU ファ ンを接続する場合には、 ピン 1-3 に接続してくだ
ATX 電源コネクター (24 ピン ATXPWR1) (p.1、No. 7 参照 ) このマザーボードは 24 ピ ン ATX 電源コネクター を提供します。20 ピンの ATX 電源を使用するに は、ピン 1 と 13 番に合わ せて接続してください。 ATX12V 電源コネクター (8 ピン ATX12V1) (p.1、No. 2 参照 ) このマザーボードは 8 ピ ン ATX12V 電源コネク ターを提供します。4 ピ ンの ATX 電源を使用す るには、ピン 1 と 5 番に 合わせて接続してくださ
赤外モジュールヘッダー (5 ピン IR1) (p.1、No. 26 参照 ) このヘッダーはオプションのワ イヤレス送受信赤外モジュール をサポートしています。 シリアルポートヘッダー (9 ピン COM1) (p.1、No. 27 参照 ) この COM1 ヘッダーはシ リアルポートモジュール
このマザーボードは、一次 BIOS(BIOS_A) とバックアップ BIOS(BIOS_B) の 2
つの BIOS チップが搭載されています。これによって、システムの安全性と安定性 が強化されました。通常、システムは一次 BIOS 上で動作します。しかしながら、
一次 BIOS が破損した場合は、BIOS 選択スイッチを「B」に切り替えれば、次回シ
ステム起動の際には、バックアップ BIOS が動作します。その後で、BIOS セットアッ プユーティリティにある「セキュアバックアップ UEFI」を使って、BIOS ファイルの 作業中のコピーを一次 BIOS に複製して、通常のシステム動作を確保します。安 全のために、ユーザーはバックアップ BIOS を手動で更新することはできません。 ユーザーは、BIOS LED(BIOS_A_LED または BIOS_B_LED) を参照して、現在、 どちらの BIOS が有効かを確認できます。
マザーボードには 3 つのスマートスイッチが装備されています。電源スイッチ、リ セットスイッチ、および、クリア CMOS スイッチで、システムを素早くオン / オフに したり、システムをリセットしたり、CMOS 値をクリアできます。
(PWRBTN) (p.1、No. 17 参照 ) 電源スイッチで、システム を素早くオン / オフにで
(RSTBTN) (p.1、No. 19 参照 ) リセットスイッチで、シス テムを素早くリセットでき
クリア CMOS スイッチ (CLRCBTN) (p.1、No. 13 参照 ) クリア CMOS スイッチ で、CMOS 値を素早くク
BIOS 選択スイッチ (BIOS_SEL1) (p.1、No. 14 参照 ) BIOS 選択スイッチで、システム
を BIOS A または BIOS B から
この機能が動作するのは、コンピュータの電源をオフにして、電源供給を切断し た場合だけです。Z87 Extreme4/TB4
