MANUAL DE UTILIZADOR Z87 Extreme4TB4 ASROCK
Obrigado por ter comprado a placa principal ASRock Z87 Extreme4/TB4, uma placa principal fiável produzida sob os rigorosos critérios de controlo de qualidade da ASRock. Esta placa principal oferece um excelente desempenho com um design robusto em conformidade com o compromisso da ASRock em fabricar produtos de qualidade e resistentes.

Dado que as especificações da placa principal e o software do BIOS poderão ser actualizados, o conteúdo desta documentação estará sujeito a alterações sem aviso prévio. Caso ocorram modificações a esta documentação, a versão actualizada estará disponível no Web site da ASRock sem aviso prévio. Se necessitar de assistência técnica relacionada com esta placa principal, visite o nosso Web site para obter informações específicas acerca do modelo que está a utilizar. Também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no Web site da ASRock. Web site da ASRock http://www.asrock.com.
1.1 Conteúdo da embalagem
- Placa principal ASRock Z87 Extreme4/TB4 (Formato ATX)
• Guia de instalação rápida do ASRock Z87 Extreme4/TB4
• CD de suporte da placa ASRock Z87 Extreme4/TB4
• 4 x Cabos de dados Serial ATA (SATA) (Opcional)
• 1 x Painel de E/S
• 1 x Placa Bridge_SLI_2S ASRock
1.2 Especificações
| Plataforma | • Formato ATX• Design de condensadores banhados a ouro de alta qualidade (Condensadores de polímeros condutores de alta qualidade 100% fabricados no Japão) |
| Estilo A | • Home Cloud• Purity SoundTM• Entrada HDMI |
| CPU | • Suporta processadores Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron® de 4a geração em socket LGA1150• Design Digi Power• Design com 12 fases de alimentação• Suporta a tecnologia Intel° Turbo Boost 2.0• Suporta CPU desbloqueado da série K da Intel °• Suporte para overclocking ASRock BCLK Full-range |
| Chipset | • Intel" Z87 |
| Memória | • Tecnologia de memória DDR3 de dois canais• 4 x ranhuras DIMM DDR3• Suporta memória DDR3 2933+(OC)/2800(OC)/2400(OC)/2133(OC)/1866(OC)/1600/1333/1066, não ECC, sem memória intermédia• Capacidade máxima da memória do sistema: 32GB(consultar AVISO)• Suporta Extreme Memory Profile (XMP) 1.3/1.2 da Intel °• Ranhura sem distorção |
| Ranhura de expan-são | • 3 x ranhuras PCI Express 3.0 x16 (PCIE1/PCIE3/PCIE4: único a x16 (PCIE1); duplo a x8 (PCIE1) / x8 (PCIE3); triplo a x8 (PCIE1) / x4 (PCIE3) / x4 (PCIE4))• 1 x ranhura PCI Express 2.0 x1• 2 x ranhuras PCI• Suporta AMD Quad CrossFireXTM, 3-Way CrossFireXTM e CrossFireXTM• Suporta Quad SLITM e SLITM da NVIDIA* |
Gráficos
- Os gráficos incorporados Intel® HD e as saídas VGA apenas podem ser suportados com processadores com GPU integrada.
- Suporta gráficos incorporados Intel® HD: Tecnologia Intel® Quick Sync Video com AVC, MVC (S3D) e MPEG-2 Full HW Encode1, Intel® InTruTM 3D, tecnologia Intel® Clear Video HD, Intel® InsiderTM, Intel® HD Graphics 4400/4600
- Pixel Shader 5.0, DirectX 11.1
• Memória partilhada máxima de 1792MB - Três opções de saída VGA: D-Sub, HDMI e DisplayPort/portas Thunderbolt
- Suporta configuração com três monitores
- Suporte para tecnologia HDMI com resolução máx. até 4K x 2K (4096x2304) @ 24 Hz
- Suporta D-Sub com resolução máxima de até 1920x1200 @ 60Hz
- Suporte para DisplayPort/Thunderbolt com resolução máx. até 4K x 2K (4096x2304) @ 24 Hz
- Suporta Auto sincronização labial, Deep Color (12bpc), xvY-CC e HBR (High Bit Rate Audio) com HDMI (É necessário um monitor compatível com HDMI)
- Suporte para função HDCP com portas HDMI e DisplayPort/Thunderbolt
- Suporte para a reprodução da norma Blu-ray de alta definição 1080p (BD) com portas HDMI e DisplayPort/Thunderbolt
- Suporte para uma velocidade de transmissão de dados até 10 Gbps com porta Thunderbolt
- Suporte para função Daisy-chain para um máx. de 6 dispositivos Thunderbolt
Áudio
- Áudio HD de 7.1 canais com protecção de conteúdo (Codec de áudio Realtek ALC1150)
- Suporte áudio Blu-ray superior
- Suporta Purity Sound ^TM
- 115dB SNR DAC com amplificador diferencial
- Amplificador de auscultadores TI® NE5532 Premium (suporta auscultadores até 600 Ohms)
- Tecnologia de accionamento directo
- Cobertura de blindagem EMI
- Blindagem de isolamento PCB
• Suporta a tecnologia DTS Connect
LAN
• LAN Gigabit a 10/100/1000 Mb/s
• Giga PHY Intel® I217V
- Suporta tecnologia Intel® Remote Wake
- Suporta Wake-On-LAN
- Suporta IEEE 802.3az
- Suporta PXE
E/S do
painel
traseiro
• 1 x Porta PS/2 para rato/teclado
- 1 x Porta D-Sub
• 1 x porta de saída HDMI
• 1 x porta de entrada HDMI
- 1 entrada DisplayPort para porta Thunderbolt (TBT1 apenas para teste)
- 2 portas Thunderbolt (suporte para dispositivos Thunderbolt ou monitores DisplayPort)
• 1 x Porta de saída SPDIF óptica
- 1 x Conector eSATA
- 2 x portas USB 2.0
• 4 x Portas USB 3.0 (ASMedia Hub)
- 1 x Porta LAN RJ-45 com LED (LED ACT/LIGAÇÃO e LED DE VELOCIDADE)
- Ficha de áudio HD: Altifalante traseiro / Central / Graves / Entrada de linha / Altifalante frontal / Microfone
Armazena-
mento
- 6 conectores SATA3 6,0 Gb/s Intel® Z87, suporte para as funções RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 12 e Intel Smart Response Technology), NCQ, AHCI e Hot Plug
- 2 conectores SATA3 6,0 Gb/s ASMedia ASM1061, suporte para as funções NCQ, AHCI e Hot Plug (o conector SATA3_A2 é partilhado com a porta eSATA)
- 1 conector eSATA ASMedia ASM1061, suporte para as funções NCQ, AHCI, Hot Plug e multiplicador de portas
Conector
- 1 x Terminal IV
• 1 x Terminal de porta COM
• 1 x Conector para LED de alimentação - 2 x Conectores da ventoinha da CPU (1 x 4 pinos, 1 x 3 pinos)
-
3 x Conectores da ventoinha do chassis (1 x 4 pinos, 2 x 3 pinos)
-
1 x Conector da ventoinha de alimentação (3 pinos)
- 1 x conector de alimentação de 24 pinos ATX
- 1 x conector de alimentação de 12V com 8 pinos (Conector de alimentação de alta densidade)
• 1 x conector de áudio do painel frontal - 3 x terminais USB 2.0 (suporte para 6 portas USB 2.0)
• 1 x USB 3.0 Tipo A Vertical - 1 x terminal USB 3.0 (suporte para 2 portas USB 3.0)
- 1 x Dr. Debug com LED
• 1 x Interruptor de alimentação LED
• 1 x Interruptor de reposição LED
• 1 x Interruptor para limpar o CMOS
• 1 x Interruptor de Seleção de BIOS

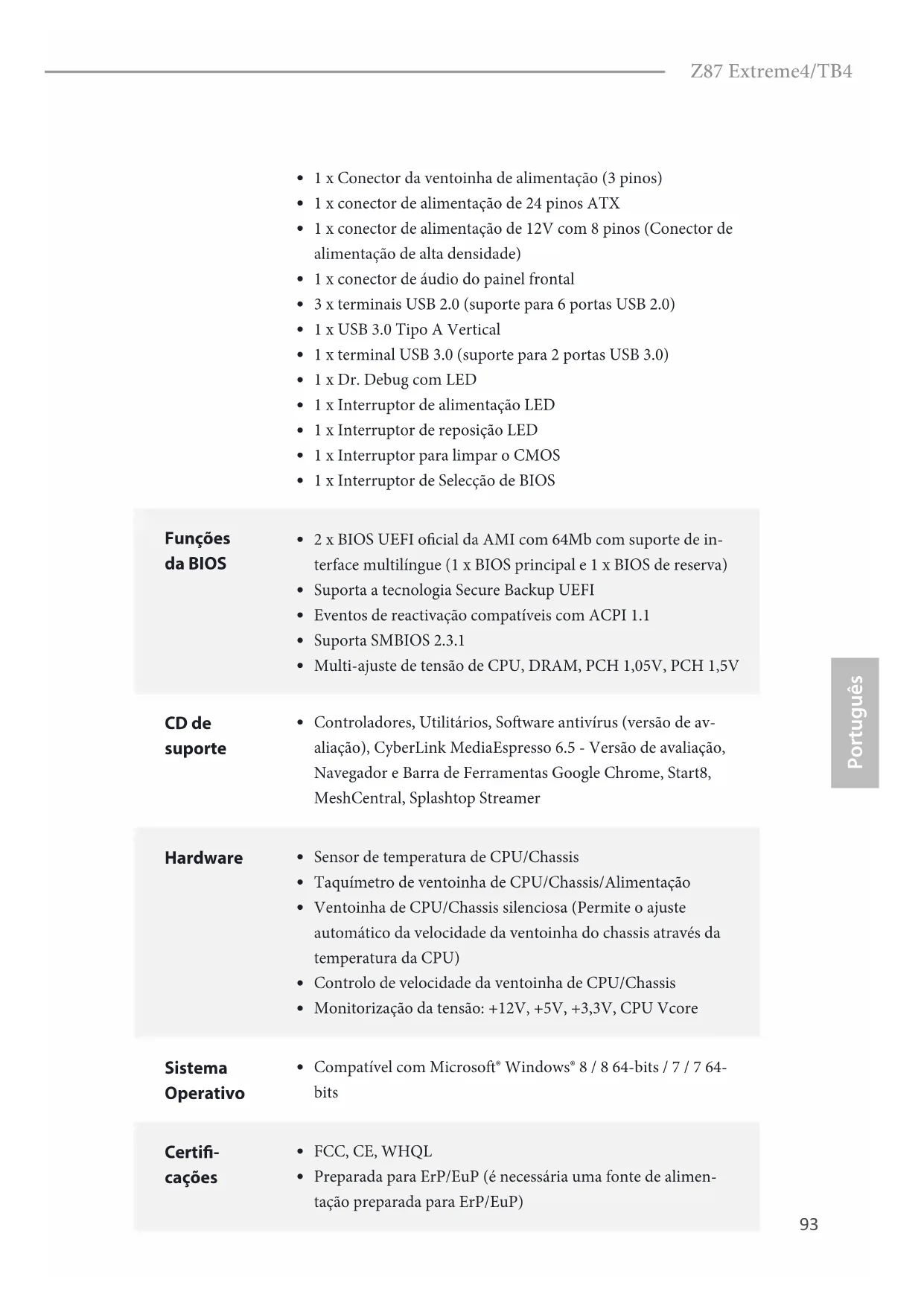

Funções da BIOS
- 2 x BIOS UEFI oficial da AMI com 64Mb com suporte de interface multilingue (1 x BIOS principal e 1 x BIOS de reserva)
- Suporta a tecnologia Secure Backup UEFI
- Eventos de reactivação compatíveis com ACPI 1.1
- Suporta SMBIOS 2.3.1
- Multi-ajuste de tensão de CPU, DRAM, PCH 1,05V, PCH 1,5V
CD de suporte
- Controladores, Utilitários, Software antivirus (versão de avaliação), CyberLink MediaEspresso 6.5 - Versão de avaliação, Navegador e Barra de Ferramentas Google Chrome, Start8, MeshCentral, Splashtop Streamer
Hardware
- Sensor de temperatura de CPU/Chassis
- Taquímetro de ventoinha de CPU/Chassis/Alimentação
- Ventoinha de CPU/Chassis silenciosa (Permite o ajuste automático da velocidade da ventoinha do chassis através da temperatura da CPU)
- Controlo de velocidade da ventoinha de CPU/Chassis
• Monitorização da tensão: +12V, +5V, +3,3V, CPU Vcore
Sistema Operativo
- Compatível com Microsoft® Windows® 8 / 8 64-bits / 7 / 7 64-bits
Certificações
- FCC, CE, WHQL
- Preparada para ErP/EuP (é necessária uma fonte de alimentação preparada para ErP/EuP)
* Para obter informações detalhadas acerca do produto, visite o nosso Web site: http://www.asrock.com

Tenha em atenção que o overclocking inclui um determinado grau de risco, incluindo o ajuste das definições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de ferramentas de overclocking de terceiros. O overclocking poderá afectar a estabilidade do sistema, ou mesmo causar danos aos componentes e dispositivos do seu sistema. Overclocking deverá ser efectuado por sua conta e risco. Não nos responsabilizamos por possíveis danos causados pelo overclocking.

Devido às limitações, o tamanho real da memória de 4GB reservada para utilização em sistemas operativos Windows ^ 32-bits poderá ser inferior. Os sistemas operativos Windows ^ 64-bits não possuem essas limitações. Pode utilizar o ASRock XFast RAM para dar uso à memória que o Windows ^ não utiliza.
1.3 Configuração dos jumpers
A imagem abaixo ilustra como os jumpers são configurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto". A imagem ilustra um jumper de 3 pinos cujos pino1 e pino2 estão "Curtos" quando a tampa do jumper é colocada nestes 2 pinos.

Jumper para limpar o CMOS
(CLRCMOS1)
Limpar CMOSPredefinição
CLRCMOS1 permite-lhe limpar os dados no CMOS. Para limpar e repor os parâmetros do sistema para os valores predefinidos, encerre o computador e desligue a ficha da tomada. Depois de aguardar 15 segundos, utilize uma tampa de jumper para ligar o pino2 e o pino3 no CLRCMOS1 durante 5 segundos. No entanto, não limpe o CMOS logo após ter efectuado a actualização da BIOS. Se precisar de limpar o CMOS logo após ter terminado uma actualização da BIOS, deverá primeiro iniciar o sistema e voltar a encerrá-lo antes de efectuar a acção de limpeza do CMOS. Tenha em atenção que a palavra-passe, data, hora e perfil predefinido de utilizador apenas serão limpos se a pilha do CMOS for retirada.

O botão Limpar CMOS tem a mesma função do conector Limpar CMOS.
1.4 Terminais e conectores integrados

Os terminais e conectores integrados NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores. Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa principal.
Ligue o botão de alimentação, o botão de reposição e o indicador do estado do sistema no chassis a este terminal de acordo com a descrição abaixo. Tenha em atenção os pinos positivos e negativos antes de ligar os cabos.

PWRBTN (Botão de alimentação):
Ligue ao botão de alimentação no painel frontal do chassis. Pode configurar a forma para desligar o seu sistema através do botão de alimentação.
RESET (Botão de reposição):
Ligue ao botão de reposição no painel frontal do chassis. Prima o botão de reposição para reiniciar o computador caso este bloqueie e não seja possível reiniciar normalmente.
PLED (LED de alimentação do sistema):
Ligue ao indicador do estado da alimentação no painel frontal do chassis. O LED ficará acesso quando o sistema estiver em funcionamento. O LED ficará intermitente quando o sistema estiver nos estados de suspensão S1/S3. O LED ficará desligado quando o sistema estiver no estado de suspensão S4 ou desligado (S5).
HDLED (LED de actividade do disco rígido):
Ligue ao LED de actividade do disco rígido no painel frontal do chassis. O LED ficará acesso quando o disco rígido estiver a ler ou a escrever dados.
O design do painel frontal poderá variar dependendo do chassis. Um módulo de painel frontal consiste principalmente em um botão de alimentação, um botão de reposição, um LED de alimentação, um LED de actividade do disco rígido, um altifalante, etc. Ao ligar o seu módulo de painel frontal do chassis a este conector, certifique-se de que os fios e os pinos têm uma correspondência exacta.
Conector do LED de alimentação (PLED1 de 3 pinos) (consultar p.1, N.º 20)
Ligue o LED de alimentação do chassis a este terminal para indicar o estado de alimentação do sistema.
Estes oito conectores SATA3 suportam cabos de dados SATA para dispositivos de armazenamento interno com uma velocidade de transferência de dados de até 6,0 Gb/s. Se a porta eSATA no painel traseiro de E/S estiver ligada, a SATA3_A2 interna não irá funcionar. Para diminuir o tempo de arranque, utilize as portas SATA Intel® Z87 (SATA3_0) para os seus dispositivos de arranque.
Para além das duas portas USB 2.0 no painel de E/S, existem três terminais nesta placa principal. Cada terminal USB 2.0 é capaz de suportar duas portas.
Terminais USB 3.0 (USB3_4_5 de 19 pinos) (consultar p.1, N.º 8)
Para além de quatro portas USB 3.0 no painel de entrada/saída, existe um conector e uma porta nesta placa principal. Cada terminal USB 3.0 é capaz de suportar duas portas.
Este terminal destina-se à ligação de dispositivos áudio ao painel de áudio frontal.

- O Áudio de alta definição suporta Detecção de ficha, mas o cabo de painel no chassis deverá suportar HDA para funcionar correctamente. Siga as instruções no nosso manual e no manual do chassis para instalar o seu sistema.
- Se utilizar um painel de áudio AC'97, instale-o no terminal de áudio do painel frontal de acordo com os passos abaixo:
A. Ligue Mic_IN (MIC) a MIC2_L.
B. Ligue Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Ligue Terra (GND) a Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Não precisa de os ligar para o painel de áudio AC'97.
E. Para activar o microfone frontal, aceda ao separador "Microfone Frontal" no painel de controlo Realtek e ajuste o "Volume de gravação".
Terminal do altifalante do chassis
Ligue o altifalante do chassis a este terminal.
Conectores da ventoinha do chassis e alimentação (CHA_FAN1 de 4 pinos) (consultar p.1, N.º 16)
Ligue os cabos da ventoinha aos conectores da ventoinha colocando o cabo preto no pino de ligação à terra.


Conectores da ventoinha da CPU (CPU_FAN1 de 4 pinos) (consultar p.1, N.º 3)
(CPU_FAN2 de 3 pinos) (consultar p.1, N.° 4)

Esta placa principal inclui um conector de ventoinha de CPU (Ventoinha silenciosa) de 4 pinos. Se pretender ligar uma ventoinha de CPU de 3 pinos, ligue-a ao Pino 1-3.
Conector de alimentação ATX (ATXPWR1 de 24 pinos) (consultar p.1, N.º 7)

Esta placa principal inclui um conector de alimentação de ATX de 24 pinos. Para utilizar uma fonte de alimentação ATX de 20 pinos, introduza-a no Pino 1 e Pino 13.
Conector de alimentação de 12V ATX (ATX12V1 de 8 pinos) (consultar p.1, N.º 2)

Esta placa principal inclui um conector de alimentação de 12V ATX de 8 pinos. Para utilizar uma fonte de alimentação ATX de 4 pinos, introduza-a no Pino 1 e Pino 5.
Este terminal suporta um módulo de infra-vermelhos opcional para transmissão e recepção sem fios.
A placa principal tem três interruptores inteligentes: Interruptor de Alimentação, Interruptor de Reposição e Interruptor para Limpar o CMOS, que permitem aos utilizadores ligar/desligar ou repor o sistema e limpar os valores CMOS rapidamente.
Interruptor de alimentação (PWRBTN) (consultar p.1, N.º 17)

O interruptor de alimentação permite aos utilizadores ligar/desligar o sistema rapidamente.
Interruptor de reposição (RSTBTN) (consultar p.1, N.º 19)

O interruptor de alimentação permite aos utilizadores repor o sistema rapidamente.
Interruptor para limpar o CMOS (CLRCBTN) (consultar p.1, N.º 13)

O interruptor para limpar o CMOS permite aos utilizadores limpar os valores CMOS rapidamente.

Esta função pode ser utilizada apenas quando o computador e a fonte de alimentação estiverem desligados.
Interruptor de seleção de BIOS (BIOS_SEL1) (consultar p.1, N.º 14)

O interruptor de seleção de BIOS permite que o sistema arranque a partir do BIOS A ou BIOS B.

Esta placa principal possui dois chips de BIOS, um BIOS principal (BIOS_A) e um BIOS de reserva (BIOS_B), que aumenta a segurança e estabilidade do seu sistema. Em condições normais, o sistema funcionará no BIOS principal. No entanto, se o BIOS principal estiver corrompido ou danificado, coloque o Interruptor de Seleção de BIOS na posição "B" e o BIOS de reserva irá assumir as funções no próximo arranque do sistema. Em seguida, utilize "Secure Backup UEFI" no utilitário de configuração do BIOS para duplicar a cópia de um ficheiro de BIOS funcional para o BIOS principal para garantir o funcionamento normal do sistema. Por motivos de segurança, os utilizadores não podem actualizar manualmente a cópia de segurança do BIOS. Os utilizadores podem consultar os LED da BIOS (BIOS_A_LED ou BIOS_B_LED) para identificar qual o BIOS activado nesse momento.
