PANDUAN PENGGUNA Z87 Extreme4TB4 ASROCK
Terima kasih telah membeli motherboard ASRock Z87 Extreme4/TB4, yakni motherboard andal yang diproduksi di bawah kendali mutu ketat yang sejalan dengan ASRock. Motherboard ini memberikan performa luar biasa dengan desain canggih yang meneguhkan komitmen ASRock terhadap kualitas dan ketahanan.

Karena spesifikasi motherboard dan perangkat lunak BIOS dapat di-update, maka isi dokumentasi ini akan berubah sewaktu-waktu tanpa pemberitahuan sebelumnya. Jika terdapat perubahan pada dokumentasi ini, maka versi baru akan tersedia di situs web ASRock tanpa pemberitahuan lebih lanjut. Jika Anda memerlukan dukungan teknis terkait motherboard ini, kunjungi situs web kami untuk mendapatkan informasi khusus tentang model yang Anda gunakan. Anda juga dapat menemukan kartu VGA dan daftar dukungan CPU terkini di situs web ASRock. Situs web ASRock http://www.asrock.com.
1.1 Isi Kemasan
- Motherboard ASRock Z87 Extreme4/TB4 (Bentuk dan Ukuran ATX)
• Panduan Ringkas ASRock Z87 Extreme4/TB4
• CD Dukungan ASRock Z87 Extreme4/TB4
• 4 x Kabel Data SATA (Serial ATA) (Opsional)
• 1 x Pelindung Panel I/O
• 1 x Kartu ASRock SLI_Bridge_2S
1.2 Spesifikasi
Platform
• Bentuk dan Ukuran ATX
- Desain Premium Gold Capacitor (100% Kapasitor Polimer Konduktif berkualitas tinggi buatan Jepang)
A-Style
- Home Cloud
- Purity Sound ^TM
- HDMI-In
CPU
- Mendukung Intel® Core™ i7 / i5/ i3/ Xeon®/ Pentium®/ Celeron® Generasi Ke-4 dalam Paket LGA1150
- Desain Digi Power
- Desain 12 Fase Daya
- Mendukung Teknologi Intel ^ Turbo Boost 2.0
- Mendukung CPU Intel ^® K-Series unlocked
- Mendukung Overclock Lengkap ASRock BCLK
Chipset
- Intel Z87
Memori
- Teknologi Memori DDR3 Kanal Ganda
- 4 x Slot DDR3 DIMM
- Mendukung DDR3 2933+(OC)/2800(OC)/2400(OC)/2133(OC)/1866(OC)/1600/1333/1066 non-ECC, memori tanpa buffer
- Kapasitas maksimum memori sistem: 32GB (lihat PERHATIAN)
- Mendukung Intel ^* Extreme Memory Profile (XMP)1.3/1.2
- Slot Bebas Distorsi
Slot Ek- spansi
- 3 Slot PCI Express 3.0 x16 (PCIE1/PCIE3/PCIE4:satu pada x16 (PCIE1), ganda pada x8 (PCIE1)/x8 (PCIE3), tiga pada x8 (PCIE1)/x4 (PCIE3)/x4 (PCIE4))
• 1 slot PCI Express 2.0 x1 - 2 x Slot PCI
- Mendukung AMD Quad CrossFireX ^TM , 3-Way CrossFireX ^TM , dan CrossFireX ^TM
- Mendukung NVIDIA® Quad SLI™ dan SLI™
Grafis
- Intel® HD Graphics Built-in Visuals dan output VGA hanya didukung dengan prosesor yang terintegrasi GPU.
- Mendukung Intel® HD Graphics Built-in Visuals: Intel® Quick Sync Video dengan AVC, MVC (S3D), dan MPEG-2 Full HW Encode1, Intel® InTruTM 3D, Teknologi Intel® Clear Video HD, Intel® InsiderTM, Intel® HD Graphics 4400/4600
- Pixel Shader 5.0, DirectX 11.1
• Memori bersama maksimum 1792MB - Tiga pilihan output VGA: D-Sub, Port HDMI dan Display-Port/Thunderbolt
- Mendukung Tiga Monitor
- Mendukung Teknologi HDMI dengan resolusi maksimum hingga 4K × 2K (4096x2304) @ 24Hz.
- Mendukung D-Sub dengan resolusi maksimum hingga 1920x1200 @ 60Hz
- Mendukung DisplayPort/Thunderbolt dengan resolusi maksimal hingga 4K x 2K (4096x2304) @ 24Hz
- Mendukung Auto Lip Sync, Deep Color (12bpc), xvYCC, dan HBR (High Bit Rate Audio) dengan HDMI (memerlukan monitor HDMI yang kompatibel)
- Mendukung fungsi HDCP dengan port HDMI dan Display-Port/Thunderbolt
- Mendukung pemutaran Blu-ray (BD) 1080p Full HD dengan port HDMI dan DisplayPort/Thunderbolt
- Mendukung kecepatan transfer data hingga 10 Gbps dengan port Thunderbolt
- Mendukung Daisy-chain hingga 6 perangkat Thunderbolt
Audio
- Audio HD 7.1 CH dengan Perlindungan Konten (Realtek ALC1150 Audio Codec)
• Mendukung audio Blu-ray premium - Mendukung Purity Sound ^TM
- 115dB SNR DAC dengan amplifier diferensial
- TI ^® NE5532 Premium Headset Amplifier (mendukung headset hingga 600 Ohm)
- Teknologi Direct Drive
- Penutup pelindung EMI
- Pelindung terisolasi PCB
- Mendukung DTS Connect
LAN
• Gigabit LAN 10/100/1000 Mb/s
• Giga PHY Intel ^® I217V
- Mendukung Teknologi Intel® Remote Wake
- Mendukung Wake-On-LAN
• Mendukung Energy Efficient Ethernet 802.3az
- Mendukung PXE
Panel I/O Belakang
• 1 x Port Mouse/Keyboard PS/2
- 1 x Port D-Sub
• 1 x Port HDMI-Out
- 1 x Port HDMI-In
- 1 Input DisplayPort untuk port Thunderbolt (TBT1 hanya untuk pengujian)
- 2 Port Thunderbolt (mendukung perangkat Thunderbolt atau Monitor DisplayPort)
• 1 x Port SPDIF Out Optik
• 1 x Konektor eSATA
- 2 x Port USB 2.0
• 4 x Port USB 3.0 (Hub ASMedia)
- 1 x Port LAN RJ-45 dengan LED (ACT/LINK LED dan SPEED LED)
- Soket Audio HD: Speaker Belakang/Tengah/Bas/Saluran masuk/Speaker Depan/Mikrofon
Penyimpanan
- 6 Konektor SATA3 6,0 Gb/s dengan Intel® Z87, mendukung RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 12, dan Intel Smart Response Technology), NCQ, AHCI, serta Hot Plug
- 2 Konektor SATA3 6,0 Gb/s dengan ASMedia ASM1061, mendukung NCQ, AHCI, dan Hot Plug (konektor SATA3_A2 digunakan bersama port eSATA)
- 1 Konektor eSATA dengan ASMedia ASM1061, mendukung NCQ, AHCI, Hot Plug, dan Pengganda Port
Konektor
- 1 x Header IR
- 1 x Header port COM
• 1 x Kepala LED daya - 2 x Konektor kipas CPU (1 x 4-pin, 1 x 3-pin)
- 3 x Konektor kipas chassis (1 x 4-pin, 2 x 3-pin)
• 1 x Konektor kipas daya (3-pin)
• 1 x Konektor daya ATX 24 pin
- 1 x Konektor daya 12V 8 pin (Konektor Daya dengan Kerapatan Tinggi)
• 1 x Konektor audio panel depan
• 3 x Header USB 2.0 (mendukung 6 port USB 2.0)
• 1 x USB 3.0 Vertikal Tipe A
• 1 x Header USB 3.0 (mendukung 2 port USB 3.0)
• 1 x Dr. Debug disertai LED
• 1 x Tombol Daya disertai LED
• 1 x Tombol Atur Ulang disertai LED
• 1 x Clear CMOS Switch
• 1 Switch Pilihan BIOS
Fitur BIOS
- 2 x 64Mb AMI UEFI Legal BIOS dengan dukungan GUI Multibahasa (1 x Main BIOS dan 1 x BIOS Cadangan)
• Mendukung Teknologi Pencadangan Aman UEFI
• ACPI 1.1 Kompatibel dengan Aktivitas Pengaktifan
• Dukugan SMBIOS 2.3.1
• Multipengatur Tegangan CPU, DRAM, PCH 1,05V, PCH 1,5V
Dukungan CD
- Driver, Utilitas, Perangkat Lunak AntiVirus (Versi Uji Coba), CyberLink MediaEspresso 6.5 Uji Coba, Google Chrome Browser dan Toolbar, Start8, MeshCentral, Splashtop Streamer
Perangkat Keras
- Sensor Suhu CPU/Chassis
• Takometer CPU/Chassis/Kipas Daya - Kipas Hening CPU/Chassis (Memungkinkan Penyesuaian Otomatis Kecepatan Kipas Chassis Berdasarkan Suhu CPU)
• Kontrol Multikecepatan Kipas CPU/Chassis - Pemantauan Tegangan: +12V, +5V, +3,3V, CPU Vcore
os
- Kompatibel dengan Microsoft® Windows® 8 / 8 64-bit / 7 / 7 64-bit
Sertifikasi
- FCC, CE, WHQL - Siap untuk ErP/EuP (memerlukan catu daya untuk ErP/EuP)

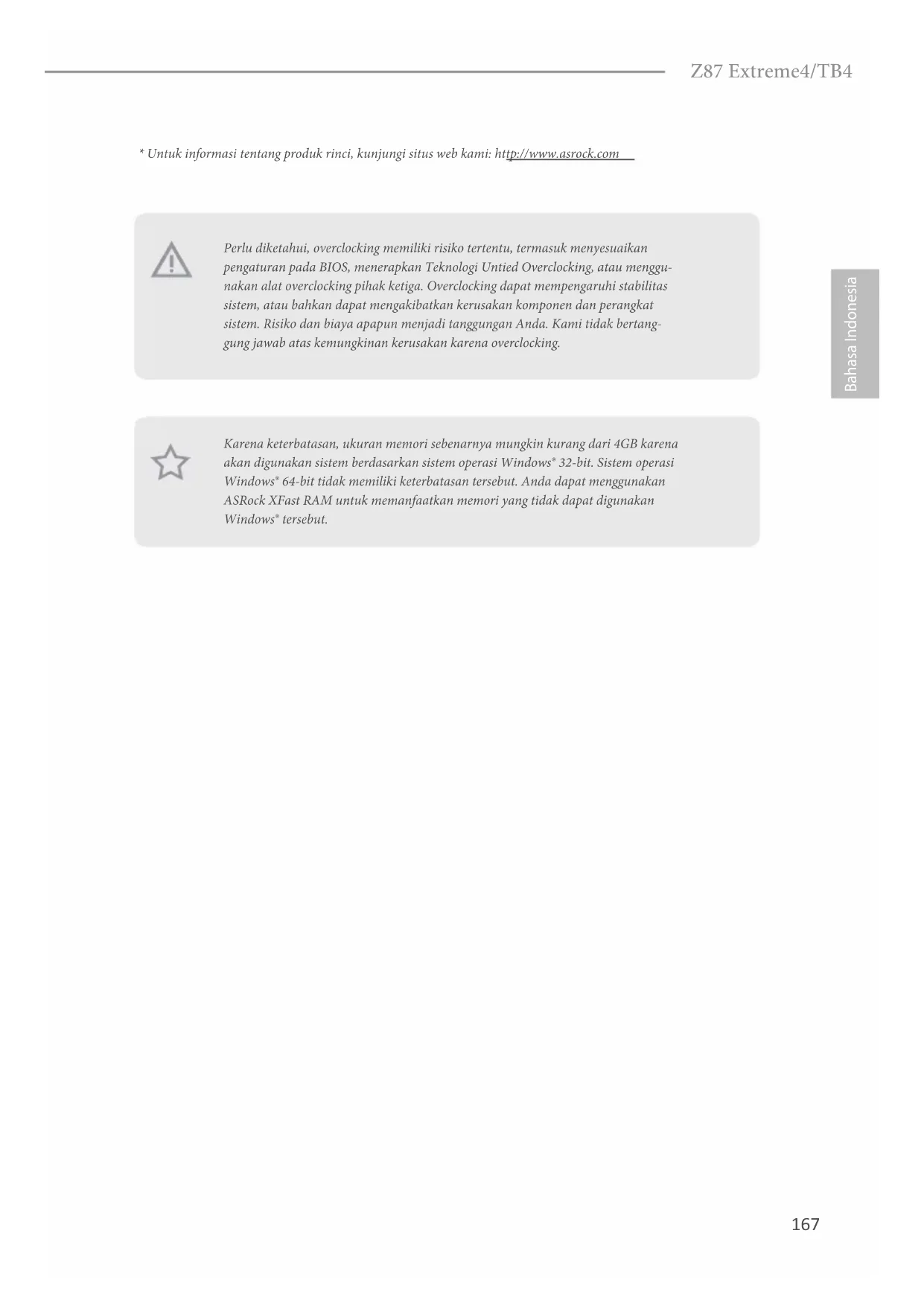

* Untuk informasi tentang produk rinci, kunjungi situs web kami: http://www.asrock.com

Perlu diketahui, overclocking memiliki risiko tertentu, termasuk menyesuaikan pengaturan pada BIOS, menerapkan Teknologi Untied Overclocking, atau menggunakan alat overclocking pihak ketiga. Overclocking dapat mempengaruhi stabilitas sistem, atau bahkan dapat mengakibatkan kerusakan komponen dan perangkat sistem. Risiko dan biaya apapun menjadi tanggungan Anda. Kami tidak bertanggung jawab atas kemungkinan kerusakan karena overclocking.

Karena keterbatasan, ukuran memori sebenarnya mungkin kurang dari 4GB karena akan digunakan sistem berdasarkan sistem operasi Windows ^® 32-bit. Sistem operasi Windows ^® 64-bit tidak memiliki keterbatasan tersebut. Anda dapat menggunakan ASRock XFast RAM untuk memanfaatkan memori yang tidak dapat digunakan Windows ^® tersebut.
1.3 Konfigurasi Jumper

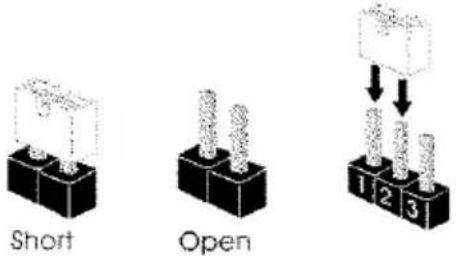

Gambar menunjukkan cara mengkonfigurasi jumper. Bila penutup jumper diletakkan pada pin, maka jumper akan "Pendek". Jika tidak ada penutup jumper yang diletakkan pada pin, maka jumper akan "Terbuka". Gambar menunjukkan jumper 3-pin, yakni pin1 dan pin2 menjadi "Pendek" bila penutup jumper diletakkan pada 2 pin tersebut.

(lihat hal. 1, No. 15)


Clear CMOSDefault
CLRCMOS1 memungkinkan Anda mengosongkan data di CMOS. Untuk mengosongkan dan mengatur ulang parameter sistem ke konfigurasi default, matikan komputer, lalu lepas kabel daya dari catu daya. Setelah menunggu selama 15 detik, gunakan penutup jumper untuk memendekkan pin2 dan pin3 pada CLRCMOS1 selama 5 detik. Namun, jangan kosongkan CMOS tepat setelah Anda meng-update BIOS. Jika Anda harus mengosongkan CMOS setelah selesai meng-update BIOS, boot up dulu sistem, lalu matikan sebelum melakukan tindakan clear-CMOS. Perhatikan bahwa sandi, tanggal, waktu, dan profil default pengguna akan dikosongkan hanya jika baterai CMOS dikeluarkan.

Tombol Clear CMOS memiliki fungsi yang sama seperti Clear CMOS jumper.
1.4 Header dan Konektor Onboard

Sambungkan switch daya, atur ulang indikator status sistem dan switch daya pada chassis ke header tersebut berdasarkan penetapan pin di bawah ini. Perhatikan pin positif dan negatif sebelum menyambungkan kabel.

PWRBTN (Switch Daya):
Sambungkan ke switch daya pada panel depan chassis. Anda dapat mengkonfigurasi cara mematikan sistem menggunakan switch daya.
Sambungkan ke switch atur ulang pada panel depan chassis. Tekan switch atur ulang untuk mengatur ulang komputer jika komputer tidak merespons dan gagal melakukan pengaktifan ulang normal.
PLED (LED Daya Sistem):
Sambungkan ke indikator status daya pada panel depan chassis. LED akan menyala bila sistem sedang beroperasi. LED akan terus berkedip bila sistem dalam kondisi tidur S1/S3. LED akan mati bila sistem dalam kondisi tidur S4 atau mati (S5).
HDLED (LED Aktivitas Hard Drive):
Sambungkan ke LED aktivitas hard drive pada panel depan chassis. LED akan menyala bila hard drive sedang membaca atau menulis data.
Desain panel depan dapat berbeda menurut chassis. Modul panel depan biasanya terdiri atas switch daya, switch atur ulang, LED daya, LED aktivitas hard drive, speaker, dll. Bila menyambungkan modul panel depan chassis ke header, pastikan penetapan kabel dan pin disesuaikan dengan benar.
| Header LED Daya(PLED1 3-pin)(lihat hal. 1, No. 20) | ![]() | Sambungkan LED daya chassis ke soket ini untuk menunjukkan status daya sistem. |
| [SATA3_0_1:SATA3_45:SATA3_2_3] | Kedelapan konektorSATA3 ini mendukung kabel data SATA untuk perangkat penyimpanan internal dengan kecepatan transfer data hingga 6,0 Gb/s. Jika port eSATA pada I/O belakang telah tersambung, maka SATA3_A2 internal tidak akan berfungsi.Untuk meminimalkan waktu boot, gunakan port Intel® Z87 SATA (SATA3_0) untuk perangkat Anda yang dapat di-boot. | |
| Konektor Serial ATA3(SATA3_0_1:lihat hal. 1, No. 10)(SATA3_2_3:lihat hal. 1, No. 11)(SATA3_4_5:lihat hal. 1, No. 12)(SATA3_A1_A2:lihat hal. 1, No. 9) | ||
![]() | ||
![]() | ||
![]() | ||
![]() |
SATA3 0_1S9ATA83 4A5 6SATA3 2_3
Header USB 2.0
(USB2_3 9-pin)
(lihat hal. 1, No. 23)
(USB4_5 9-pin)
(lihat hal. 1, No. 24)
(USB6_7 9-pin)
(lihat hal. 1, No. 25)

Selain dua port USB 2.0 pada panel I/O, terdapat tiga header pada mother-board ini. Masing-masing header USB 2.0 dapat mendukung dua port.
Header USB 3.0
(USB3_4_5 19-pin)
(lihat hal. 1, No. 8)

Selain empat port USB 3.0 pada panel I/O, tersedia juga satu header dan satu port pada motherboard ini. Masing-masing header USB 3.0 dapat mendukung dua port.
(USB3_6)
(lihat hal. 1, No. 22)

Header Audio Panel Depan (HD_AUDIO1 9-pin) (lihat hal. 1, No. 28)

Header ini untuk men-yambungkan perangkat audio ke panel audio depan.

- Audio Definisi Tinggi mendukung Sensor Soket, namun kabel panel pada chassis harus mendukung HDA agar berfungsi dengan benar. Ikuti petunjuk dalam panduan pengguna ini dan panduan pengguna chassis untuk menginstal sistem.
- Jika Anda menggunakan panel audio AC'97, pasang ke header audio panel depan dengan melakukan langkah-langkah di bawah ini:
A. Sambungkan Mic_IN (MIC) ke MIC2_L.
B. Sambungkan Audio_R (RIN) ke OUT2_R dan Audio_L (LIN) ke OUT2_L.
C. Sambungkan Ground (GND) ke Ground (GND).
D. MIC_RET dan OUT_RET hanya untuk panel audio HD. Anda tidak perlu menyambungkannya untuk panel audio AC'97.
E. Untuk mengaktifkan mikrofon depan, buka tab "FrontMic" pada Control panel (Panel kontrol) Realtek, lalu sesuaikan "Recording Volume" (Volume Suara Perekaman).
Header Speaker Chassis (SPEAKER1 4-pin) (lihat hal. 1, No. 18)

Sambungkan speaker chassis ke header ini.
Konektor Kipas Chassis dan Daya (CHA_FAN1 4-pin) (lihat hal. 1, No. 16)

Sambungkan kabel kipas ke konektor kipas, lalu cocokkan kabel hitam dengan pin ground.
(CHA_FAN2 3-pin) (lihat hal. 1, No. 30) (CHA_FAN3 3-pin) (lihat hal. 1, No. 29)

(PWR_FAN1 3-pin) (lihat hal. 1, No. 1)

| Konektor Kipas CPU(CPU_FAN1 4-pin)(lihat hal. 1, No. 3) | ![]() | Motherboard ini mem-berikan konektor kipasCPU 4-Pin (Kipas Hen-ing). Jika Anda berencanauntuk menyambungkankipas CPU 3-Pin, sambungkan ke Pin 1-3. |
| (CPU_FAN2 3-pin)(lihat hal. 1, No. 4) | ![]() | |
| Konektor Daya ATX(ATXPWR1 24-pin)(lihat hal. 1, No. 7) | ![]() | Motherboard ini mem-berikan konektor dayaATX 24-pin. Untuk meng-gunakan catu daya ATX20-pin, pasang bersamaPin 1 dan Pin 13. |
| Konektor Daya ATX 12V(ATX12V1 8-pin)(lihat hal. 1, No. 2) | ![]() | Motherboard ini mem-berikan konektor dayaATX 12V 8-pin. Untukmenggunakan catu dayaATX 4-pin, pasang ber-sama Pin 1 dan Pin 5. |
| Header Modul Infram-erah(IR1 5-pin)(lihat hal. 1, No. 26) | ![]() | Header ini mendukung modultransmisi nirkabel opsional danmenerima modul inframerah. |
| Header Port Seri(COM1 9-pin)(lihat hal. 1, No. 27) | ![]() | Header COM1 ini men-dukung modul port seri. |
1.5 Tombol Pintar
Motherboard ini dilengkapi tiga tombol pintar: Tombol Daya, Tombol Atur Ulang, dan Tombol Clear CMOS, yang memungkinkan pengguna menghidupkan/mematikan sistem, mengatur ulang sistem, atau menghapus nilai CMOS dengan cepat.
Tombol Daya
(PWRBTN)
(lihat hal. 1, No. 17)

Tombol Daya memung-kinkan pengguna meng-hidupkan/mematikan sistem dengan cepat.
Tombol Atur Ulang
(RSTBTN)
(lihat hal. 1, No. 19)

Tombol Atur Ulang memungkinkan pengguna mengatur ulang sistem dengan cepat.
Tombol Clear CMOS
(CLRCBTN)
(lihat hal. 1, No. 13)

Tombol Clear CMOS memungkinkan pengguna menghapus nilai CMOS dengan cepat.

Fungsi ini dapat digunakan hanya bila Anda mematikan komputer dan melepas catu daya.
Switch Pilihan BIOS
(BIOS_SEL1)
(lihat hal. 1 No. 14)

Tombol Pilihan BIOS memung-kinkan sistem menjalankan boot dari BIOS A atau BIOS B.

Motherboard ini memiliki dua chip BIOS, BIOS utama (BIOS_A), dan BIOS cadangan (BIOS_B) yang akan menyempurnakan keamanan dan stabilitas sistem. Biasanya, sistem akan bekerja pada BIOS utama. Namun demikian, jika BIOS utama korup atau rusak, balik Tombol Pilihan BIOS ke "B", lalu BIOS cadangan akan mengambil alih pada boot sistem berikutnya. Setelah itu, gunakan "UEFI Cadangan Aman" pada Utilitas Konfigurasi UEFI untuk menggandakan salinan kerja file BIOS ke BIOS utama guna memastikan pengoperasian sistem yang normal. Demi keamanan, pengguna tidak dapat memperbarui pencadangan BIOS secara manual. Pengguna dapat merujuk ke LED BIOS (BIOS_A_LED atau BIOS_B_LED) untuk mengidentifikasikan BIOS yang saat itu diaktifkan.
