PANDUAN PENGGUNA Z87 Extreme6 ASROCK

Terima kasih telah membeli motherboard ASRock Z87 Extreme6/ac / Z87 Extreme6, yakni motherboard andal yang diproduksi di bawah kendali mutu ketat yang sejalan dengan ASRock. Motherboard ini memberikan performa luar biasa dengan desain canggih yang tidak hkan komitmen ASRock terhadap kualitas dan ketahanan.

Karena spesifikasi motherboard dan perangkat lunak BIOS dapat di-update,.make isidokumentasi ini akan berubah sewaktu-waktu tanpa pemberitahuan sebelumnya. Jika terdapatperubahan pada dokumentasi ini,make versi Barang akan tersedia di situs web ASRock tanpa pemberitahuan lebih lanjut. Jika Anda memerlukan dukungan teknis kerkait motherboardini, kunjungsi situs web kami untuk mendapatkan informasi khusus ingin model yang Andagunakan. Anda juga dapat menemukan kartu VGA dan daftar dukungan CPU terkini di situsweb ASRock.Situs web ASRock http://www.asrock.com.

1.1 Isi Kemasan

1.2 Spesifikasi

Platform

Konduktif berkualitas tinggi buatan Jepang)

A-Style

TM

CPU

TM

Generasi Ke-4

Turbo Boost 2.0

K-Series unlocked CPU yang mendukung

didukung dengan prosesor yang terintegrasi GPU.

Sync Video dengan AVC, MVC (S3D), dan MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Teknologi Intel® Clear Video HD, Intel® Insider™, Intel® HD Graphics 4400/4600

hingga 4K × 2K (4096x2304) @ 24Hz

1920x1200 @ 60Hz

4K× 2K (4096x2304) @ 24Hz

HBR (High Bit Rate Audio) dengan HDMI (memerlukan monitor HDMI yang kompatibel)

DisplayPort

DVD dengan port DVI-I, HDMI, dan DisplayPort

Audio

ALC1150 Audio Codec)

• 115dB SNR DAC dengan amplifier diferensial
• TI® NE5532 Premium Headset Amplifier (mendukung headset tingga 600 Ohm)
• Teknologi Direct Drive
• Penutup pelinding EMI
• Pelinding terisolasi PCB

LAN

I217V)

LAN Nirkabel

(hanya untuk

Z87 Extreme6/

ac)

867Mbps

(Transmisi) x 2 (Terima)

Panel I/O

Belakang

LED)

masuk/Speaker Depan/Mikrofon

Penyimpanan

Multibahasa (1 x Main BIOS dan 1 x BIOS Cadangan)

Dukungan CD

CyberLink MediaEspresso 6.5 Uji Coba, Browser dan Toolbar Google Chrome, Start8, MeshCentral, Splashtop Streamer

Perangkat Keras

Otomatis Kecepatan Kipas Chassis Berdasarkan Suhu CPU)

os

bit

Sertifikasi

• Untuk informasi tersebut Produk rinci, kunjungsitius web kami: http://www.asrock.com

Perlu diketahui, overclocking memiliki risiko tertentu, termasuk menyesuaikan pengaturan pada BIOS, mencapkan Teknologi Untied Overclocking, athu menjungunan alat overclocking pihak ketiga. Overclocking dapat mendpengaruhi stabilitasystem, athu bahkan dapat mengakibatkan kerusakan komponen dan perangkat system. Risiko dan biaya apapun menjitanggungan Anda. Kami tidak bertanggung jawab atas kemungkan kerusakan karena overclocking.

Karena keterbatasan, ukuran memori sebenarnya mungkin kurang dari 4GB karena akan digunakan systemd berdasarkan systemd operasi Windows® 32-bit. Sistem operasi Windows® 64-bit tidak memiliki keterbatasan tersebut. Anda dapat menc gunakan ASRock XFast RAM untuk memanfaatkan memori yang tidak dapat digunakan Windows® tersebut.

1.3 Konfigurasi Jumper

Gambar menunjukkan cara menjungfigurasi jumper. Bila penutup jumper diletakkan pada pin, membuat jumper akan "Pendek". Jika tidak ada penutup jumper yang diletakkan pada pin, menjadi jumper akan "Terbuka". Gambar menunjukkan jumper 3-pin, yakni pin1 dan pin2 menjadi "Pendek" bila penutup jumper diletakkan pada 2 pin tersebut.

Short

Open

(lihat hal.1 atau hal.2, No. 14)

Default

Clear CMOS

CLRCMOS1 memungkinkan Anda mengosongkan data di CMOS. Untuk mengosongkan dan mencatur ulang parameter sistem ke konfigurasi default, matikan komputer, lalu lepas kabel daya dari catu daya. Setelah mencunggu selama 15 detik, gunakan penutup jumper untuk memendekkan pin2 dan pin3 pada CLRCMOS1 selama 5 detik. Namun, jangan kosongkan CMOS tersebut setelah Anda meng-update BIOS. Jika Anda harus mengosongkan CMOS tersebut sebelumnya mengupdate BIOS, boot up duluSYSTEM, lalu matikan sebelum melakukan tindakan clearCMOS. Perhatikan bahwa sandi, tanggal, waktu, dan profil default pengguna akan dikosongkan tidak jika baterai CMOS dikeluarkan.

Switch Clear CMOS memiliki fungsi yang sama speerti Clear CMOS jumper.

1.4 Header dan Konektor Onboard

(lihat hal.1 atau hal.2, No. 21)

Sambungkan switch

daya, atur ulang

indicator status

sistem dan switch

daya pada chassis

ke header谈起but

berdasarkan penetrapan

pin di bawah ini.

menyambungkan kabel.

PWRBTN (Switch Daya):

Sambungkan ke switch daya pada panel depan chassis. Anda dapat menckonfigurasi cara mematikan system seksungan switch daya.

Sambungkan ke switch atur ulang pada panel depan chassis. Tekan switch atur ulang untuk mengatur ulang komputer jika komputer tidak merespons dan gagal melakukan pengaktifan ulang normal.

PLED (LED Daya Sistem):

Sambungkan ke indicator status daya pada panel depan chassis. LED akan menyala bila systemd sedang beroperasi. LED akan terus berkedip bilaSYSTEM dalam kondisi tidur S1/S3. LED akan mati bilaSYSTEM dalam kondisi tidur S4 oleh mati (S5).

HDLED (LED Aktivitas Hard Drive):

Sambungkan ke LED aktivitas hard drive pada panel depan chassis. LED akan menujala bila hard drive sedang membraca atau menusilis data.

Desain panel depan dapat berbebada menurut chassis. Modul panel depan biasanya terdiriatas switch daya, switch atur ulang, LED daya, LED aktivitas hard drive, speaker, dll. Bilamenyambungkan modul panel depan chassis ke header, pastikan penetapan kabel dan pin diseusuikan dengan benar.

Header LED Daya (PLED1 3-pin) (lihat hal.1 atau hal.2, No. 16)	PLED+PLED+	Sambungkan LED daya chassis ke header ini unket menunjukkan status daya systemd.
Konektor Serial ATA3 (SATA3_0_1: lihat hal.1 atau hal.2, No. 11) (SATA3_2_3: lihat hal.1 atau hal.2, No. 12) (SATA3_4_5: lihat hal.1 atau hal.2, No. 13) (SATA3_A1_A2: lihat hal.1 atau hal.2, No. 10) (SATA3_A3_A4: lihat hal.1 atau hal.2, No. 9)	SATA3_0_1_SATA3_4_5_SATA3_2_5A7A3_A4_4_5	Kesepuluh konektor SATA3 ini mendukung kabel data SATA untuk perangkat penyimpanan internal dengan kecepatan transfer data tingga 6,0 Gb/s. Jika port eSATA pada I/O belakang telah tersambung, membuat SATA3_A4 internal tidak akan berfungsi. Untuk meminimalkan waktu boot, gunakan port Intel® Z87 SATA (SATA3_0) untuk perangkat Anda yang dapat di-boot.
Header USB 2.0 (USB2_3 9-pin) (lihat hal.1 atau hal.2, No. 23) (USB4_5 9-pin) (lihat hal.1 atau hal.2, No. 24)	USB_PWR P+GND DUMMY 1 P+GND USB_PWR	Selain empat port USB 2.0 pada panel I/O, terdapat tiga header danatu port panda motherboard ini. Masing-masing header USB 2.0 dapat mendukung duala port.
(USB6) (lihat hal.1 atau hal.2, No. 22)

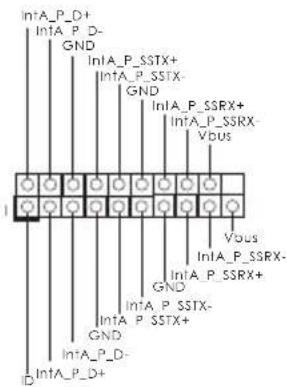

Header USB 3.0

(USB3_4_5 19-pin)

(lihat hal.1 atau hal.2, No. 8)

Selain empat port USB 3.0 pada panel I/O, terdapat duala header pada motherboard ini. Masing-masing header USB 3.0 dapat mendukung duala port.

(USB3_6_7 19-pin)

(lihat hal.1 atau hal.2, No. 25)

Header Audio Panel Depan (HD AUDIO01 9-pin)

(lihat hal.1 atau hal.2, No. 28)

Header ini untuk mencywambungkan perangkat audio ke panel audio depan.

1. Audio Definis Tinggi mendukung Sensor Soket, namun kabel panel pada chassis harus mendukung HDAagar berfungsi dengan benar. Ikuti petunjuk dalam panduan pengguna ini dan panduan pengguna chassis untuk menginstalSYSTEM.

2. Jika Andaethingunan panel audio AC'97, pasang ke header audio panel depan dengan melakukan langkah-langkah di bawah ini:

A. Sambungkan Mic_IN (MIC) ke MIC2_L
B. Sambungkan Audio_R (RIN) ke OUT2_R dan Audio_L (LIN) ke OUT2_L.
C. Sambungkan Ground (GND) ke Ground (GND).
D. MIC_RET dan OUT_RETnya untuk panel audio HD. Anda tidak perlu menuyangkannya untuk panel audio AC'97.
E. Untuk mengaktifkan mikrofon depan, buka tab "FrontMic" pada Control panel (Panel kontrl) Realtek, lalu sesuaikan "Recording Volume" (Volume Suara Perekaman).

Header Speaker Chassis (SPEAKER1 4-pin) (lihat hal.1 atau hal.2, No. 15)	DUMMY SPEAKER 1 +5V DUMMY	Sambungkan speaker chassis ke header ini.
Konektor Kipas Chassis dan Daya (CHA_FAN1 4-pin) (lihat hal.1 atau hal.2, No. 17)	GND +12V FAN_SPEED FAN_SPEED_CONTROL	Sambungkan kabel kipas ke konektor kipas, lalu cocokkan kabel hitam dengan pin ground.
(CHA_FAN2 3-pin) (lihat hal.1 atau hal.2, No. 31) (CHA_FAN3 3-pin) (lihat hal.1 atau hal.2, No. 30)	GND +12V FAN_SPEED
(PWR_FAN1 3-pin) (lihat hal.1 atau hal.2, No. 1)	GND +12V CHA_FAN_SPEED
Konektor Kipas CPU (CPU_FAN1 4-pin) (lihat hal.1 atau hal.2, No. 3)	FAN_SPEED_CONTROL FAN_SPEED +12V GND 1	Motherboard ini memberikan konektor kipas CPU 4-Pin (Kipas Hening). Jika
(CPU_FAN2 3-pin) (lihat hal.1 atau hal.2, No. 4)	FAN_SPEED +12V GND
Konektor Daya ATX (ATXPWR1 24-pin) (lihat hal.1 atau hal.2, No. 7)	12 24 1 13	Motherboard ini memberikan konektor daya ATX 24-pin. Untuk membuat catu daya ATX 20-pin, pasang bersama Pin 1 dan Pin 13.
Konektor Daya ATX 12V (ATX12V1 8-pin) (lihat hal.1 atau hal.2, No. 2)	8 5 4 1	Motherboard ini memberikan konektor daya ATX 12V 8-pin. Untuk ingin., catu daya ATX 4-pin, pasang bersama Pin 1 dan Pin 5.

Konektor Daya SLI/XFIRE

(4-pin SLI/XFIRE_PWR1)

(lihat hal.1 atau hal.2, No. 26)

Sambungkan konektor ini dengan konektor daya hard disk bila dualkartu grafis terpasang pada motherboard ini.

Header Modul Inframerah (IR1 5-pin)

(lihat hal.1 atau hal.2, No. 29)

Header ini mendukung modul transmisı nirkabel opsional dan menerima modul inframerah.

Header Port Seri

(COM1 9-pin)

(lihat hal.1 atau hal.2, No. 27)

Header COM1 ini mendukung modul port seri.

1.5 Tombol Pintar

Motherboard ini dilengkapi tiga tambol pintar: Tombol Daya, Tombol Atur Ulang, dan Tombol Clear CMOS, yang memungkankan pengguna menghidupkan/mematikan systemd, mengatur ulang systemd, kepada menghapus nilai CMOS dengan cepat.

Tombol Daya (PWRBTN) (lihat hal.1 atau hal.2, No. 19)

Tombol Daya
memungkikan
penguna
menghidupkan/
mematikan systemd
dengan cepat.

Tombol Atur Ulang (RSTBTN) (lihat hal.1 atau hal.2, No. 20)

Tombol Atur Ulang memungkikan pengunga kepada ulang systemd dengan cepat.

Tombol Clear CMOS (CLRCBTN) (lihat hal.1 atau hal.2, No. 14)

Tombol Clear CMOS
memungkinkan
penguna mengupus
nilai CMOS dengan
cepat.

Fungsi ini dapat digunakan oleh bila Anda mematikan komputer dan melepas catu daya.

Tombol Pilihan BIOS (BIOS_SEL1) (lihat hal.1 atau hal.2 No. 18)

Tombol Pilihan BIOS
memungkankan systemd
menjalankan boot dari BIOS A
atau BIOS B.

Motherboard ini memiliki dual chip BIOS, BIOS utama (BIOS_A), dan BIOS cadangan (BIOS_B) yang akan menuyempurnakan keamanan dan stabilitasystem. Biasanya,istem akan bekerja pada BIOS utama. Namun demikian, jika BIOS utama kurup oleh rusak, belik Tombol Pilihan BIOS ke "B", lalu BIOS cadangan akan mengambil alih pada boot system berikutnya. Setelah itu, gunakan "UEFI Cadangan Aman" pada Utilitas Konfigurasi UEFI untuk mencgangdakan salinan kerja file BIOS ke BIOS utama guna memastikan pengoperasian system yang normal. Demi keamanan, pengguna tidak dapat memperbarui pencadangan BIOS secara manual. Pengguna dapat merujuk ke LED BIOS (BIOS_A_LED oleh BIOS_B_LED) untuk mencidentifikasikan BIOS yang saat itu diaktifkan.
